Type de produit	Diffuseur d'air circulaire ou pour dalle 600x600
Marque	UNELVENT
Modèle	GCI (et variantes GCI/P, GCI TH, GCI/P TH)
Matière	Aluminium laqué blanc RAL 9010
Diamètres de raccordement	100 à 500 mm (circulaires) / 160 à 315 mm (pour dalle)
Fonctions principales	Réglage précis de la direction et de la portée du jet d'air via vis sans fin ; version TH avec cône thermostatique pour ajustement automatique selon la température
Utilisation	Confort, tertiaire, industrie
Débits d'air (exemple GCI 100)	80 m³/h à NR25, portée 1 m ; 110 m³/h à NR35, portée 1,2 m ; 150 m³/h à NR45, portée 1,5 m
Dimensions (exemple GCI 100)	A=98 mm, B=230 mm, C=495 mm, D=71 mm
Alimentation	Aucune (diffuseur passif) ; version TH : mécanisme thermostatique sans alimentation électrique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Installation par un professionnel ; utiliser conformément aux spécifications
Pièces détachées et réparabilité	Registres à volet (VR), plénums isolés, collier support disponibles ; registre pré-monté possible sur demande
Accessoires	Registre à volet réglable, plénums de raccordement latéral standards ou isolés
Variantes	GCI (circulaire), GCI/P (pour dalle 600x600), GCI TH (thermostatique circulaire), GCI/P TH (thermostatique pour dalle)
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - GCI UNELVENT

Comment régler la direction du flux d'air ?

Utilisez la vis sans fin située au centre du diffuseur pour ajuster précisément la direction et la portée du jet d'air.

Quelle est la différence entre les modèles GCI et GCI TH ?

Le modèle GCI TH est équipé d'un cône thermostatique qui ajuste automatiquement l'orientation du flux d'air en fonction de la température ambiante, contrairement au GCI standard qui nécessite un réglage manuel.

Comment installer le diffuseur dans un faux-plafond ?

Pour les modèles GCI/P, le diffuseur se fixe directement dans une dalle 600x600. Utilisez le collier support fourni et raccordez le plénum adapté.

Quels sont les diamètres de raccordement disponibles ?

Pour les modèles circulaires : de 100 mm à 500 mm. Pour les modèles dalle 600x600 : de 160 mm à 315 mm.

Comment nettoyer le diffuseur ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits abrasifs ou corrosifs qui pourraient endommager la laque.

Peut-on utiliser ce diffuseur pour de l'air chaud ?

Oui, le diffuseur est conçu pour les installations de chauffage et de climatisation. Vérifiez toutefois les débits et températures dans la notice.

Quels accessoires sont disponibles pour ce diffuseur ?

Vous pouvez ajouter un registre à volet (VR) pour régler le débit, des plénums de raccordement latéral standards ou isolés, et un collier support.

Comment choisir la taille du diffuseur ?

Référez-vous au tableau des caractéristiques aérauliques : sélectionnez le diamètre en fonction du débit souhaité et du niveau sonore acceptable (NR).

Le diffuseur est-il compatible avec un registre existant ?

Oui, les registres VR sont prévus pour se monter sur le diffuseur. Assurez-vous de choisir le bon diamètre.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI GCI UNELVENT

Les plus

• Fabrication aluminium
• Réglage précis de la direction et de la portée du jet d'air (vis sans fin)

Gamme

• Finition aluminium laqué blanc RAL 9010
• 4 moduloles :
• GCI : diffuseur circulaire - raccordement Ø 100 à 500 mm
• GCI/P : diffuseur en remplacement d'une dalle normalisée 600 x 600
• raccordement Ø 160 à 315 mm
• GCI TH : diffuseur circulaire à cône thermostatique - raccordement Ø 100 à 500 mm
• GCI/TH : diffuseur à cône thermostatique en remplacement d'une dalle normalisée 600 x 600 raccordement Ø 160 à 315 mm

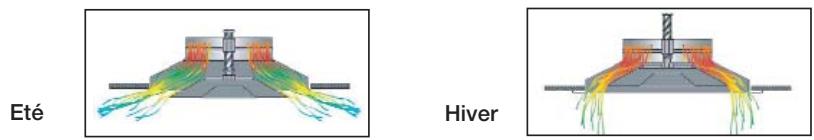

Série TH : Gestion automatique de l'orientation du flux d'air en fonction de la température

Accessoires de réglage

• Registre à volet (VR) réglable par le canal de la vis centrale
• Plénums de raccordement latéral, standards ou isolés

Option

• GCI avec registre pré-monté (nous consulter)

- Caractéristiques techniques

Diffuseurs circulaires Diffuseurs circulaires à cône thermostatique

Récédence	Code
GCI 100	852 416
GCI 160	854 115
GCI 200	854 116
GCI 250	854 117
GCI 315	854 118
GCI 350	854 119
GCI 400	854 120
GCI 450	852 417
GCI 500	852 418

Référence Code

GCI TH 160	850 210
GCI TH 200	850 211
GCI TH 250	850 212
GCI TH 315	850 213

Référence

Code

Référence

Code

Spéciale faux-plafond 600 x 600

GCI/P 160	852 421
GCI/P 200	852 423
GCI/P 250	852 424
GCI/P 315	852 425

GCI/P TH 160	850 214
GCI/P TH 200	850 215
GCI/P TH 250	850 216
GCI/P TH 315	850 217

- Caractéristiques aérauliques et acoustiques

Lt: Portée moyenne en mètres

IR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Type	Confort		Tertiaire		Industrie
	Débit(m3/h)à NR 25	PortéeLt	Débit(m3/h)à NR 35	PortéeLt	Débit(m3/h)à NR 45	PortéeLt
GCI 100	80	1	110	1,2	150	1,5
GCI 160	160	1,2	270	1,5	350	1,8
GCI 200	300	1,4	470	1,7	680	2,5
GCI 250	480	1,5	640	1,9	920	2,7
GCI 315	700	1,5	850	2	1250	3
GCI 350	900	1,7	1400	2,4	1800	3,2
GCI 400	900	1,7	1600	2,4	2200	3,3
GCI 450	1400	1,8	1900	2,6	2900	3,8
GCI 500	1800	2	2200	2,8	3200	4

Type	Confort		Tertiaire		Industrie
	Débit(m3/h)à NR 25	PortéeLt	Débit(m3/h)à NR 35	PortéeLt	Débit(m3/h)à NR 45	PortéeLt
Spécial faux-plafond 600 x 600
GCI/P 160	160	1,3	270	1,5	350	1,8
GCI/P 200	300	1,4	470	1,7	680	2,5
GCI/P 250	480	1,5	640	1,9	920	2,7
GCI/P 315	700	1,5	850	2	1250	3

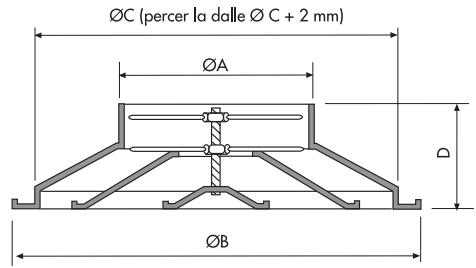

Série GCI et gci/p

Dimensions (mm)

Type	A	B	C	D
GCI 100	98	230	495	71
GCI 160	158	345	300	87
GCI 200	198	423	370	87
GCI 250	248	521	470	110
GCI 315	313	640	573	130
GCI 350	353	730	650	187
GCI 400	398	776	695	187
GCI 450	448	825	743	187
GCI 500	498	909	812	187

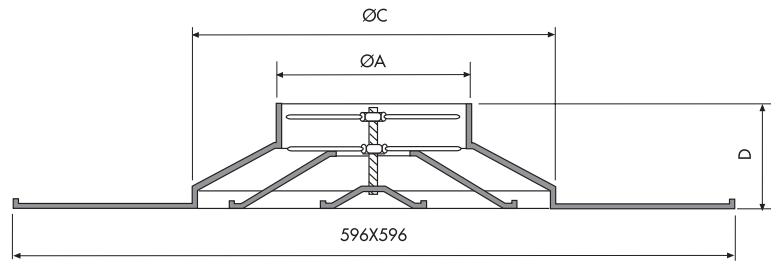

SpéciaI faux-plafond 600 x 600

Type	A	B	C	D
GCI/P 160	158	345	300	87
GCI/P 200	198	423	370	87
GCI/P 250	248	521	470	110
GCI/P 315	313	640	573	130

GCI

GCI/P TH

Registres de réglage à volets

Référence	Code	Ø (mm)
VR 100	852 426	100
VR 160	854 121	160
VR 200	854 122	200

Référence	Code	Ø (mm)
VR 250	854 123	250
VR 315	854 124	315
VR 350	854 125	355

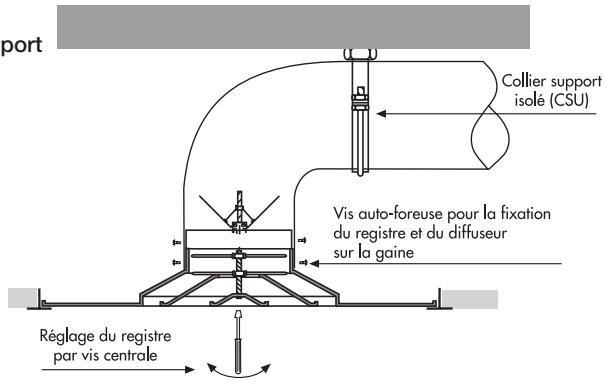

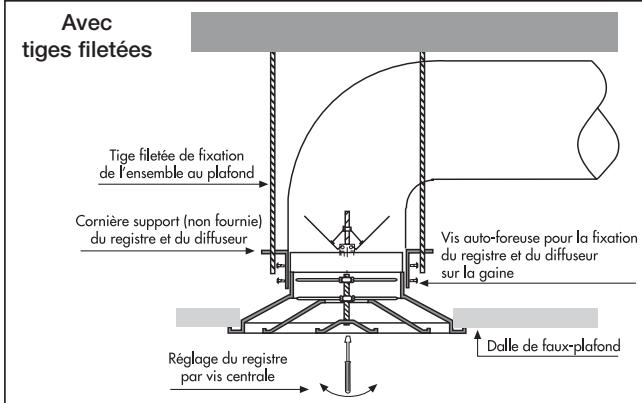

Fixation du diffuseur et réglage du registre

Référence	Code	Ø (mm)
VR 400	854 126	400
VR 450	852 427	450
VR 500	852 428	500

Avec collier support

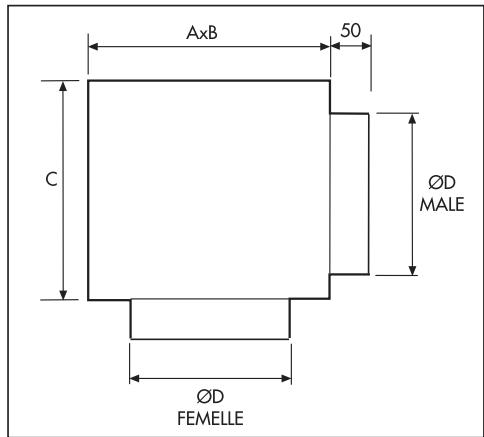

Plénums isolés à raccordement circulaire létalé

Référence	Code		ØD	AxBxC
PLENUM 100 LI	850 179		100	200x200x200
PLENUM 160 LI	850 073		160	250x250x250
PLENUM 200 LI	850 074		200	300x300x300
PLENUM 250 LI	850 180		250	350x350x350
PLENUM 315 LI	850 075		315	400x400x400
PLENUM 355 LI	850 181		355	450x450x450
PLENUM 400 LI	850 182		400	500x500x500
PLENUM 450 LI	850 183		450	550x550x550
PLENUM 500 LI	850 184		500	600x600x600
