GCV - Diffuseur d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GCV UNELVENT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Marque | UNELVENT |
| Modèle | GCV (GCV 150 à GCV 350) |
| Type de produit | Diffuseur d'air |
| Applications | Ventilation, climatisation et chauffage dans les bâtiments tertiaires et ERP |
| Matériau | Aluminium laqué blanc RAL 9016 |
| Diamètres disponibles | 150, 200, 250, 300, 355 mm |
| Dimensions hors tout (L x l x H) | Voir tableau : GCV 150 : 150x245x210 mm ; GCV 200 : 200x300x265 mm ; GCV 250 : 250x355x320 mm ; GCV 300 : 300x410x375 mm ; GCV 350 : 350x465x430 mm |
| Raccordement | Bride de raccordement fournie |
| Réglage | Volet de réglage monté, réglage manuel |
| Caractéristiques aérauliques | Débits (m³/h) et portées (m) pour NR 25, 35 et 45 selon modèle |
| Indice de bruit | NR (norme ISO sans atténuation du local) |
| Accessoires optionnels | Plénums isolés à raccordement circulaire latéral (réf. 850 073 à 850 181) |
| Finition | Aluminium laqué blanc RAL 9016 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Conforme aux normes en vigueur. Aucune pièce électrique. Utiliser dans les conditions prévues. |
| Pièces détachées et réparabilité | Bride de raccordement incluse. Plénums isolés disponibles en option. Pas de pièces détachées spécifiques listées. |
| Informations générales | Notice d'utilisation téléchargeable gratuitement au format PDF. Questions des utilisateurs en ligne. |
FOIRE AUX QUESTIONS - GCV UNELVENT
Comment installer le diffuseur d'air GCV UNELVENT ?
Fixez la bride de raccordement au conduit à l'aide des deux vis fournies, puis insérez le diffuseur. Assurez-vous que le cône central est retiré avant le réglage.
Comment régler les volets du diffuseur GCV ?
Le réglage est manuel : retirez le cône central, puis orientez les volets selon la direction souhaitée (horizontal ou vertical). Revissez le cône après réglage.
Quels sont les diamètres disponibles pour le modèle GCV ?
Les diamètres disponibles sont 150, 200, 250, 300 et 355 mm. Chaque taille correspond à une référence spécifique (ex : GCV 150 = code 858 304).
Le diffuseur GCV est-il adapté à la climatisation ?
Oui, il est conçu pour la ventilation, la climatisation et le chauffage dans les bâtiments tertiaires et ERP.
Quel est le niveau sonore du diffuseur GCV ?
Le niveau sonore est donné par l'indice NR (bruit) pour chaque modèle et débit. Par exemple, le GCV 150 a un débit de 150 m³/h à NR 25.
Comment entretenir le diffuseur GCV ?
Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants pour éviter d'endommager la finition laquée.
Où puis-je télécharger la notice du diffuseur GCV ?
La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou via le lien de téléchargement présent sur cette page.
Le diffuseur GCV est-il livré avec un plénum ?
Non, le plénum n'est pas inclus. Des plénums isolés à raccordement circulaire latéral sont disponibles en option (réf. PLENUM 160 LI à 355 LI).
Quelles sont les dimensions exactes du GCV 250 ?
Les dimensions sont : A=250 mm, B=355 mm, C=320 mm (hors tout). Consultez le tableau des dimensions pour les autres modèles.
Le diffuseur peut-il être utilisé en extérieur ?
Il est conçu pour une utilisation en intérieur dans les bâtiments. L'exposition aux intempéries n'est pas recommandée.
Questions des utilisateurs sur GCV UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Diffuseur d'air au format PDF gratuitement ! Retrouvez votre notice GCV - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GCV de la marque UNELVENT.

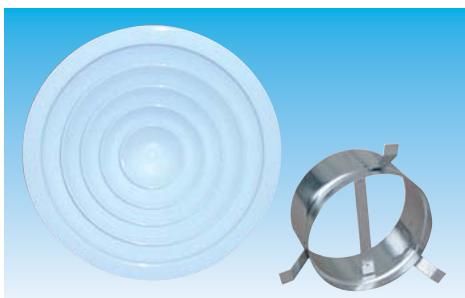

MODE D'EMPLOI GCV UNELVENT
Les plus
Volet de réglage monté - Mise en œuvre simplifiée - Fourni avec bride de raccordement
Gamme
- Finition aluminium laqué blanc RAL 9016. Raccordement de 150 à 355 mm.
Applications
- Diffusion à jet d'air horizontal et vertical.
- Pour applications en ventilation, climatisation
et chauffage dans les bâtiments tertiaires et ERP
Caractéristiques techniques
| Récédence | Code | Ø (mm) |
| GCV 150 | 858 304 | 150 |
| GCV 200 | 858 305 | 200 |
| GCV 250 | 858 306 | 250 |
| GCV 300 | 858 307 | 300 |
| GCV 350 | 858 308 | 355 |
Caractéristiques aérauliques et acoustiques
| Type | Confort | Tertiaire | Industrie | |||
| Débit(m3/h)à NR 25 | PortéeLt | Débit(m3/h)à NR 35 | PortéeLt | Débit(m3/h)à NR 45 | PortéeLt | |
| GCV 150 | 150 | 0,8 | 230 | 1,2 | 360 | 1,7 |
| GCV 200 | 250 | 0,9 | 330 | 1,5 | 550 | 2 |
| GCV 250 | 360 | 1 | 500 | 1,7 | 800 | 2,5 |
| GCV 300 | 500 | 1,3 | 750 | 1,9 | 1200 | 2,9 |
| GCV 350 | 720 | 1,6 | 1000 | 2,2 | 1600 | 3,5 |
Lt : Portée moyenne en mètres. NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local).

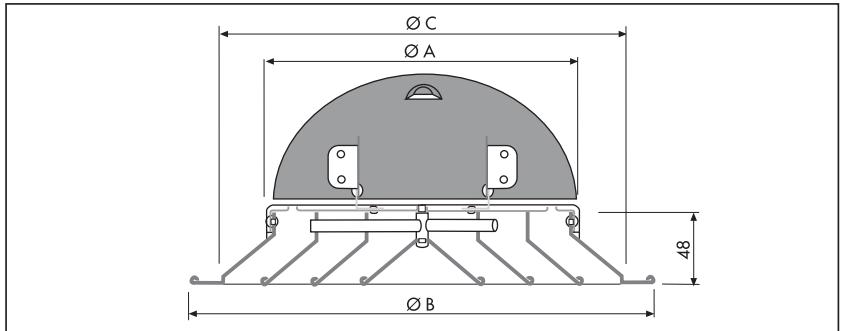

Dimensions (mm)
| Type | A | B | C |
| GCV 150 | 150 | 245 | 210 |
| GCV 200 | 200 | 300 | 265 |
| GCV 250 | 250 | 355 | 320 |
| GCV 300 | 300 | 410 | 375 |
| GCV 350 | 350 | 465 | 430 |

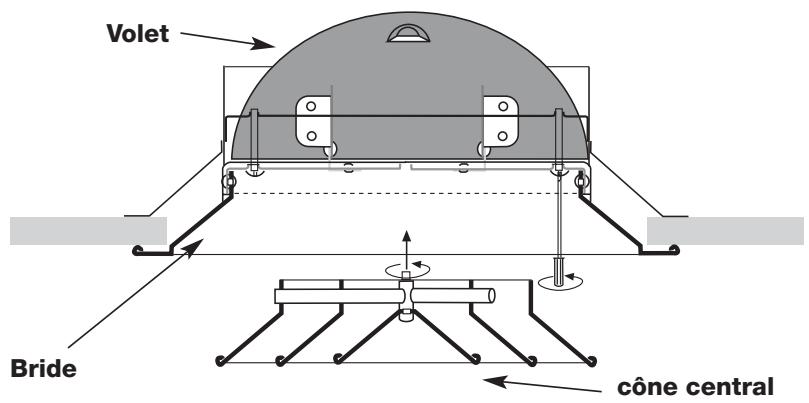

Réglage des volets et fixation du diffuseur
1 - Fixation de la bride - Enlever le cône central - Fixer la bride avec les deux vis fournies
2 - Réglage du volet
- Enlever le cône central.
- Réglage manuel

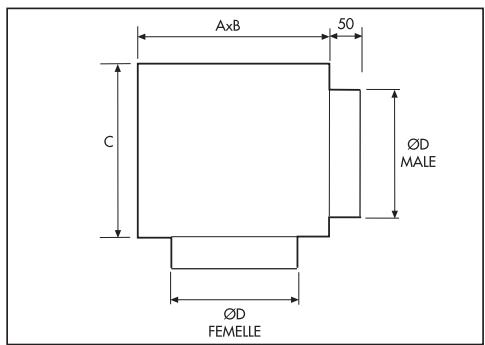

Plénums isolés à raccordement circulaire latéral
| Référence | Code | ØD | AxBxC | |
| PLENUM 160 LI | 850 073 | 160 | 250x250x250 | |
| PLENUM 200 LI | 850 074 | 200 | 300x300x300 | |
| PLENUM 250 LI | 850 180 | 250 | 350x350x350 | |
| PLENUM 315 LI | 850 075 | 315 | 400x400x400 | |
| PLENUM 355 LI | 850 181 | 355 | 450x450x450 |
