DL - Diffuseur d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Diffuseur d'air linéaire
Marque	UNELVENT
Modèle	DL
Nombre de fentes	2, 3 ou 4
Matériau	Aluminium anodisé (A) ou blanc anodisé (B) RAL 9016
Finition	Aluminium ou blanc
Applications	Soufflage ou reprise d'air pour ventilation et climatisation intérieure
Installation	Dans dalle de faux plafond 600×600 mm (taille 535), 800×600 mm (taille 800) ou 600×1200 mm (taille 1135)
Fonctions	Réglage du flux d'air par 2 déflecteurs par fente
Option	Version reprise d'air sans déflecteur (esthétique optimisée)
Plénum de raccordement	Isolé, avec piquage latéral (livré avec le diffuseur)
Dimensions (ex. DL-2F 535)	Longueur fente 535 mm ; A=85 mm, B=116 mm, C=78 mm
Diamètre de piquage	1×160 mm (2F/3F 535) à 2×200 mm (4F 1135)
Débit d'air (confort @NR25)	95 m³/h (DL-2F 535) à 370 m³/h (DL-4F 1135)
Portée moyenne (confort)	3.4 m (DL-2F) à 4.2 m (DL-4F)
Niveau de bruit (NR)	Jusqu'à NR 45 selon modèle et débit
Entretien	Nettoyer les fentes avec un chiffon doux non abrasif
Sécurité	Ne pas obstruer les fentes ; installation conforme aux normes
Réparabilité	Pièces non détachables ; contacter le service après-vente
Codes produit (exemple)	853233 (DL-2F/R 535 A) à 853250 (DL-4F/R 1135 B)

FOIRE AUX QUESTIONS - DL UNELVENT

Ce diffuseur convient-il pour une pièce de 20 m² ?

Oui, selon le modèle choisi. Par exemple, le DL-2F 535 offre un débit de 95 m³/h (confort) adapté à des pièces jusqu'à environ 20 m². Pour de plus grands volumes, optez pour les modèles 3F ou 4F avec des débits supérieurs.

Comment régler le débit d'air ?

Chaque fente dispose de deux déflecteurs orientables qui permettent de moduler le flux d'air. Tournez les déflecteurs pour ouvrir ou fermer partiellement la fente et ajuster le débit souhaité.

Quelle est la différence entre les versions 2F, 3F et 4F ?

Le nombre de fentes détermine la surface de passage de l'air : 2F (2 fentes), 3F (3 fentes), 4F (4 fentes). Plus le nombre de fentes est élevé, plus le débit d'air possible est important. Les dimensions et les diamètres de piquage varient également.

Peut-on utiliser ce diffuseur en reprise d'air ?

Oui, les modèles portant la mention 'R' (reprise) sont prévus pour la reprise d'air. Une version sans déflecteur est disponible pour optimiser l'esthétique en reprise.

Comment nettoyer le diffuseur ?

Nettoyez régulièrement les fentes et les déflecteurs avec un chiffon doux non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Ce modèle est-il compatible avec un faux plafond 600x600 mm ?

Oui, la taille 535 (DL-535) est conçue pour s'intégrer dans une dalle de faux plafond 600×600 mm. Les tailles 800 et 1135 correspondent respectivement à des dalles 800×600 mm et 600×1200 mm.

Quel est le niveau sonore de ce diffuseur ?

Le niveau sonore est exprimé en indice NR (bruit). Par exemple, le DL-2F 535 à débit confort (95 m³/h) a un NR de 25, très silencieux. En usage tertiaire (NR 35) ou industriel (NR 45), le bruit augmente avec le débit.

Que signifie le code DL-2F/R 535 A ?

DL = modèle ; 2F = 2 fentes ; R = reprise (optionnel) ; 535 = longueur de fente en mm (taille) ; A = aluminium anodisé (B = blanc anodisé). Ce code permet d'identifier précisément le modèle.

Peut-on peindre le diffuseur ?

La finition d'origine est soit aluminium anodisé, soit blanc RAL 9016. Si vous souhaitez une autre couleur, il est possible de peindre le diffuseur avec une peinture adaptée à l'aluminium, mais cela peut affecter la garantie et les performances. Consultez le fabricant.

Où trouver des pièces de rechange ?

Ce diffuseur ne comporte pas de pièces détachables. En cas de défaut, contactez le service après-vente UNELVENT via le site notice-facile.com pour obtenir des informations sur la réparation ou le remplacement.

MODE D'EMPLOI DL UNELVENT

Diffuseurs linéaires à 2, 3 ou 4 fentes Fentes horizontalement fixes (pas de 20 mm) - 2 déflecteurs par fente pour le réglage du flux d'air - Finition blanc RAL 9016 ou aluminium - Livrés avec plénum de raccordement isolé à piquage létalré

Option

• Existe pour la reprise d'air sans déflecteur afin d'optimiser l'esthétique

Applications

• Soufflage ou reprise destiné aux installations de ventilation et de climatisation. Usage intérieur.
• Conçues pour s'intégrer dans une dalle de faux plafond 600 × 600 mm (taille 535), 800 × 600 mm (taille 800) ou 600 × 1200 mm (taille 1135)
• Compatible avec charpente à fermettes (taille 595)
• Caractéristiques techniques

Récédence	Code	Ø Piquage
aluminium anodisé - 2 fentes
DL-2F/R 535 A	853 233	1 x 160
DL-2F/R 800 A	853 234	2 x 160
DL-2F/R 1135 A	853 235	2 x 160
aluminium anodisé- 3 fentes
DL-3F/R 535 A	853 236	1 x 200
DL-3F/R 800 A	853 237	2 x 200
DL-3F/R 1135 A	853 238	2 x 200
aluminium anodisé - 4 fentes
DL-4F/R 535 A	853 239	1 x 200
DL-4F/R 800 A	853 240	2 x 200
DL-4F/R 1135 A	853 241	2 x 200
Récédence	Code	Ø Piquage
blanc anodisé - 2 fentes
DL-2F/R 535 B	853 242	1 x 160
DL-2F/R 800 B	853 243	2 x 160
DL-2F/R 1135 B	853 244	2 x 160
blanc anodisé- 3 fentes
DL-3F/R 535 B	853 245	1 x 200
DL-3F/R 800 B	853 246	2 x 200
DL-3F/R 1135 B	853 247	2 x 200
blanc anodisé - 4 fentes
DL-4F/R 535 B	853 248	1 x 200
DL-4F/R 800 B	853 249	2 x 200
DL-4F/R 1135 B	853 250	2 x 200

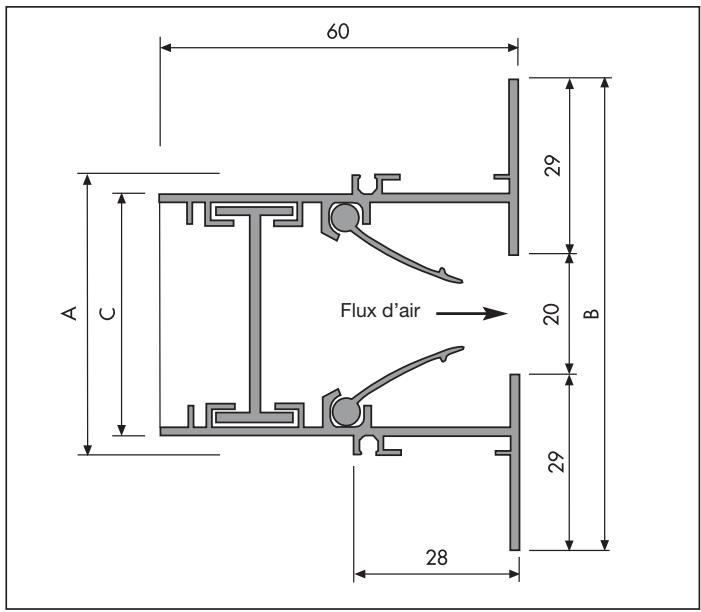

Dimensions (mm)

Type	Longueur fente	A	B	C
DL-2F 535	535	85	116	78
DL-2F 800	800	85	116	78
DL-2F 1135	1135	85	116	78
DL-3F 535	535	124	155	117
DL-3F 800	800	124	155	117
DL-3F 1135	1135	124	155	117
DL-4F 535	535	162	193	155
DL-4F 800	800	162	193	155
DL-4F 1135	1135	162	193	155

- Caractéristiques aérauliques et acoustiques

Lt: Portée moyenne en mètres

NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Type	Confort		Tertiaire		Industrie
	Débit(m3/h)à NR 25	PortéeLt	Débit(m3/h)à NR 35	PortéeLt	Débit(m3/h)à NR 45	PortéeLt
DL-2F 535	95	3,4	145	4,9	210	7,1
DL-2F 1135	205	3,4	305	4,9	450	7,1
DL-3 F 535	135	3,8	190	5,6	280	8
DL-3F 1135	285	3,8	410	5,6	590	8
DL-4F 535	175	4,2	250	6,1	345	8,9
DL-4F 1135	370	4,2	530	6,1	570	8,9
