MODE D'EMPLOI HIB/T UNELVENT

• Grands débits / basses vitesses
• Faible niveau sonore
• Compact
  Volets automatiques

Gamm

3 diamètres normalisés de 800 à 1250 mm
- Débits de 13500 à 40700 m3/h
- Monophasé ou triphasé

Applications

• Ventilation des locaux lorsqu'il est nécessaire d'avoir des grands débits à basse vitesse

Serres

Sechage

Elevation

- Caracteristiques générales

• Structure en tôle d'acier galvanisé protégé par peinture époxy beige
• Hélice en acier galvanisé polyester
• Moteur avec protection thermique IP 54 - Classe B
• Température d'utilisation 40^ maxi
• HIB : moteur monophasé 230V - 50 Hz
• HIT : moteur triphase 230/400V - 50 Hz
• Aspiration: grille de protection électrosoudée
• Soufflage: volets automatiques

Volets actionnés mécaniquement

Structure compacte

Grille de protection à l'aspiration

Option

Grille de protection au soufflage : version N

- Caracteristiques techniques

Puisance mateur (kW)	Vitesse de l'hélice (tr/mn)	Débit max. (m3/h)	Niveau de pression sonore* (dB(A))	Poids (kg)	Référence MONOPHASEE	Code		Référence TRIPHASEE	Code
0,37	575	13500	70	48	HIB-800 NP (0,37)	105 571		HIT-800 NP (0,37)	100 755
0,55	620	15700	72	50	HIB-800 NP (0,55)	105 572		HIT-800 NP (0,55)	104 006
0,37	410	16900	63	60	HIB-1000 NP (0,37)	105 573		HIT-1000 NP (0,37)	105 561
0,55	465	19400	66	62	HIB-1000 NP (0,55)	105 574		HIT-1000 NP (0,55)	105 562
0,75	495	21200	67	65	HIB-1000 NP (0,75)	105 575		HIT-1000 NP (0,75)	105 512
0,75	435	30500	66	87	HIB-1250 NP (0,75)	105 569		HIT-1250 NP (0,75)	100 649
1,1	490	36000	67	90	HIB-1250 NP (1,1)	104 312		HIT-1250 NP (1,1)	100 703
1,5	545	40700	68	93	HIB-1250 NP (1,5)	102 926		HIT-1250 NP (1,5)	105 563

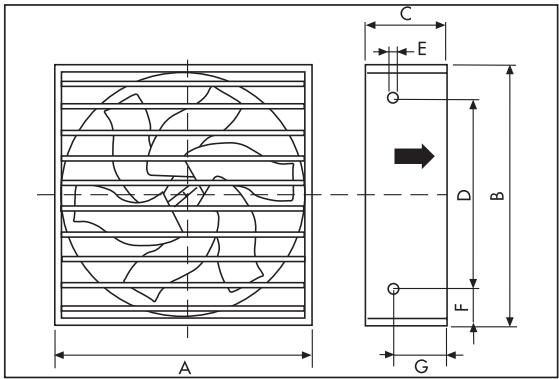

Dimensions (mm)

Type	A	B	C	D	Ø E	F	G
HIT et HIB-800	925	925	427	470	10,5	227	165
HIT et HIB-1000	1125	1125	447	685	10,5	345	205
HIT et HIB-1250	1375	1375	480	560	10,5	283	180

VENTILATEURS HELICOIDES BASSES VITESSES

Série HIT - HIB

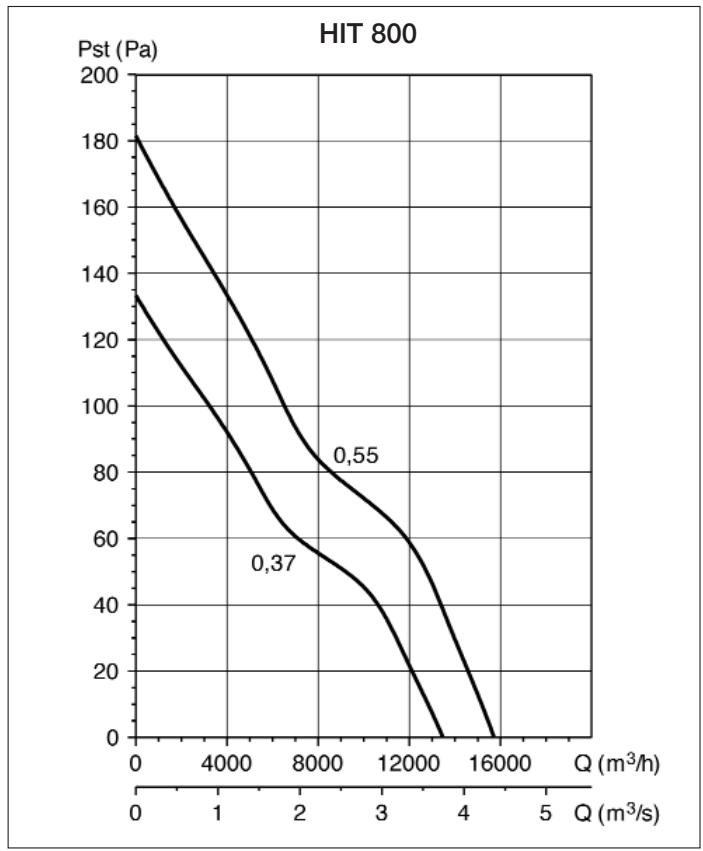

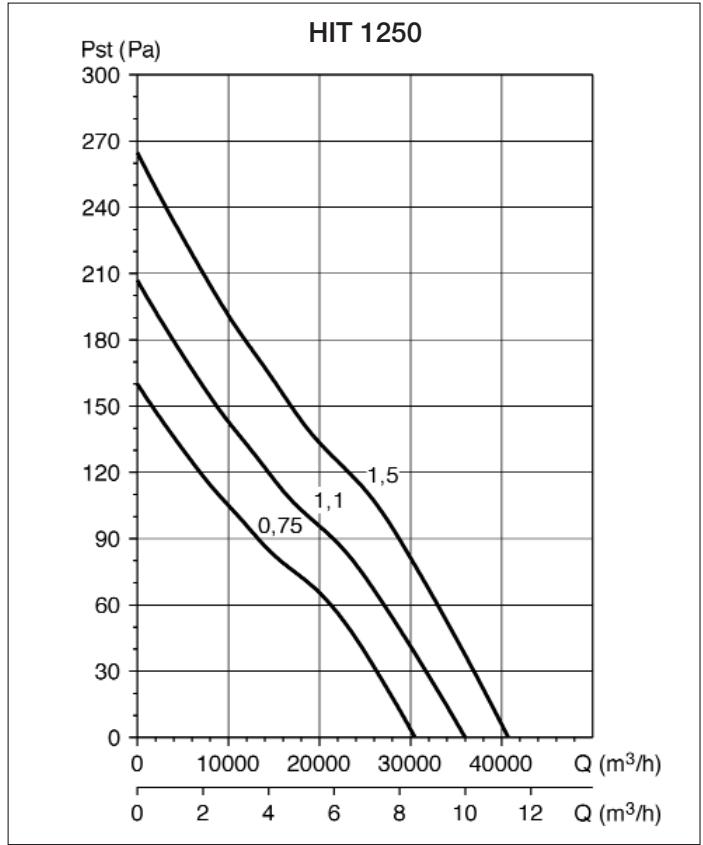

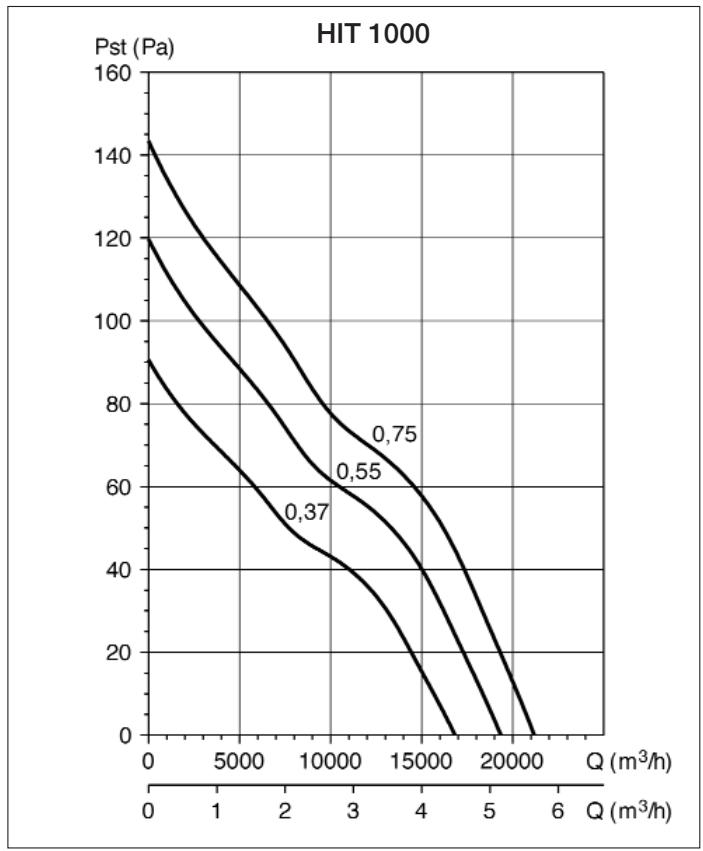

Courbes caractéristiques

• Q = débit en m^3/h et m^3/s - Pst = Pressure statique en Pa.
  Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985.

Accessoires spécifiques

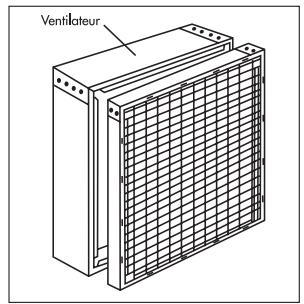

Kit de sécurité

Pour les installations de ventilateur NP situées à moins de 2,5 m du sol et pour lesquelles l'hélice pourrait être accessible. A monter au souffrage des ventilateurs.

Référence	Code
Kit de sécurité 800	955 489
Kit de sécurité 1000	955 577
Kit de sécurité 1250	955 578

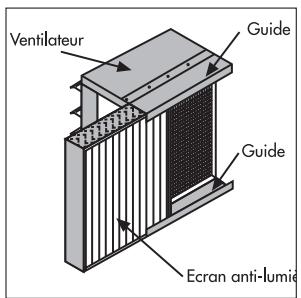

Ecran anti-lumière

Ecran évitant l'entrée de lumière dans le local à ventiler.

Référence	Code
Ecran 800	951 873
Ecran 1000	951 874
Ecran 1250	951 875
