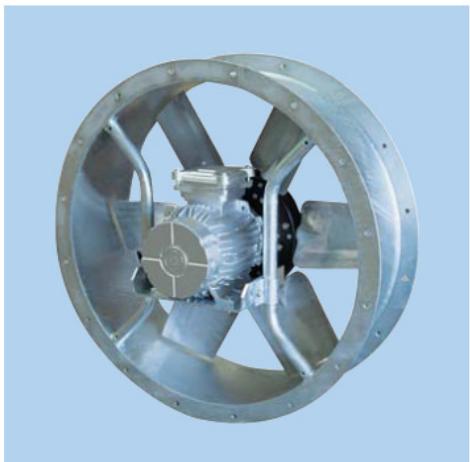

MODE D'EMPLOI THGT UNELVENT
Les plus
- Désenfumage 400°C / 2h ou 200°C / 2h
- Marquage CE. Large plaque de débits et pressions.
- Installation horizontale ou verticale.
- Virole courte ou virole longue
Gamme
- Débits de 3000 à 120 000 m³/h. 10 diamètres de 400 à 1250 mm.
- Moteur triphasé 4, 6, 4/8 et 6/12 pôles
- Moteur triphasé 2 et 2/4 pôles en F400-120
Applications
- Ventilation et désenfumage pour parking et ERP / IGH
ERP/IGH
Parking

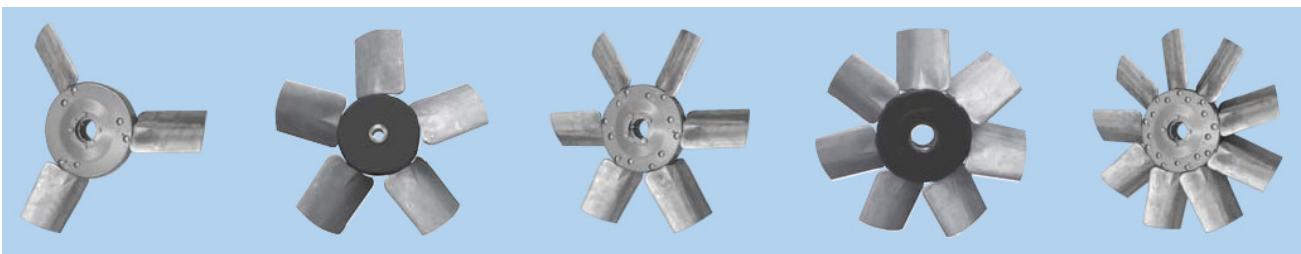

Caractéristiques générales
Agréé F400-120 PV n° 0370-CPD-348. Agréé F200-120 PV n° 0370-CPD-349. - Virole et support moteur en tôle d'acier galvanisé à chaud. - Option « virole longue » sur demande. - Hélice 3, 5, 6, 7 ou 9 pales en aluminium à angle variable à l'arrêt. - Moyeu en tôle d'acier protégé par cataphorèse. - Moteur triphasé 230/400 V jusqu'à 3 kW. - Moteur triphasé 400 V au-dessus de 3 kW. - Moteur 2 vitesses triphasées 400 V (bobinage Dahlander). - IP 55, Classe H (F400-120) ou Classe F (F200-120).
Moteur homologué
Moyeu protégé
Maintenance aisée grâce à la trappe de visite et à la virole longue.

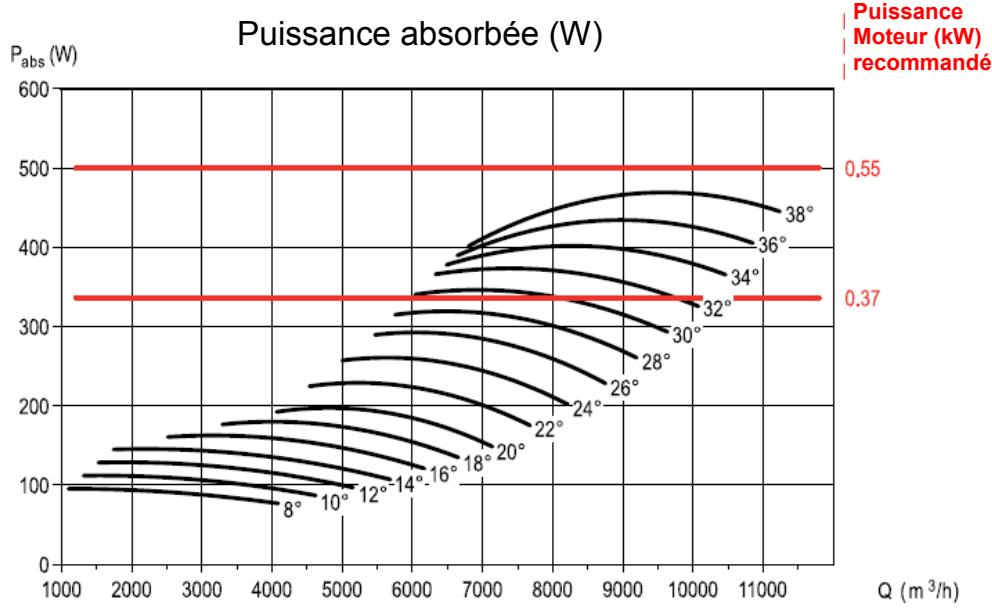

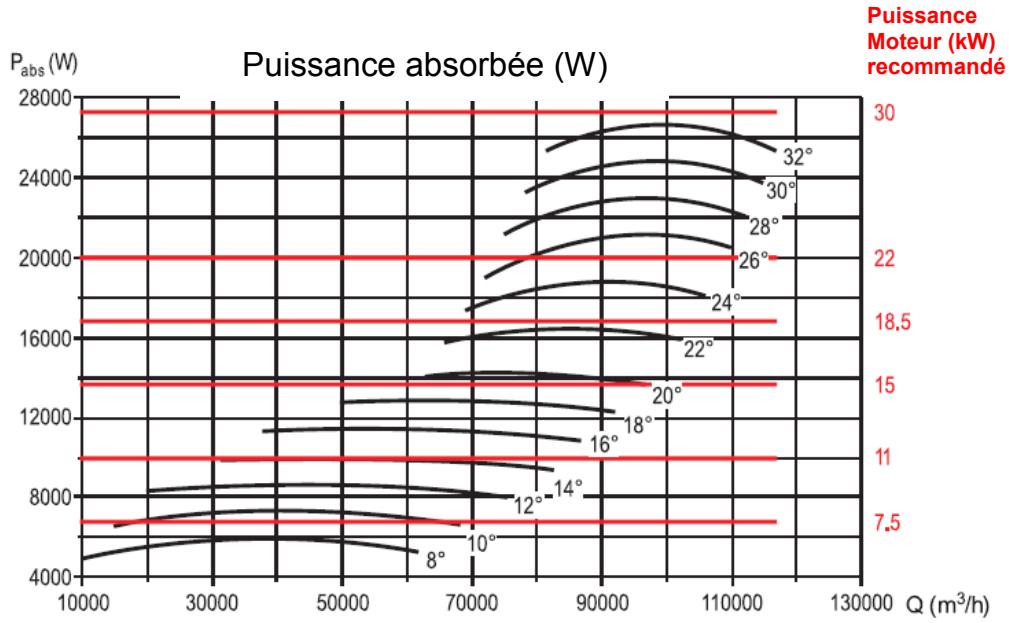

Puissance moteurs (kW)
| 1 VITESSE | 4 pôles | 1450 tr/mn | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| 6 pôles | 950 tr/mn | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | |||
| 8 pôles | 730 tr/mn | Nous consulter | |||||||||||||||
| 2 VITESSES | 4/8 pôles | 1450/730 tr/mn | 0.55/0.09 | 0.75/0.12 | 1.1/0.18 | 1.5/0.25 | 2.2/0.37 | 3/0.55 | 4/0.75 | 5.5/1.1 | 7.5/1.5 | 10/2 | 14/3 | 16.5/3.3 | 20/4 | 27/5.4 | 30/10 |
| 6/12 pôles | 950/475 tr/mn | 0.6/0.12 | 0.75/0.18 | 1.1/0.18 | 1.5/0.25 | 2.2/0.37 | 3/0.55 | 4/0.65 | 6/1.2 | 7.5/1.5 | 9/1.8 | 12/2.4 | 17.5/3.5 |
NOTA : Les puissances ci-dessus peuvent être légèrement différentes suivant les fabricants de moteurs.
Désignation
1- Nom de gamme 2- Nombre de pôles 3- Diamètre nominal (mm) 4- Nombre de pales 5- Angle de calage 6- Sens de l'air 7- Puissance moteur (kW) 8- Classement au feu
En standard F 400 : 400 °C / 2 h ou spécifié F 200 pour 200 °C / 2 h.
Sens de l'air : B Hélice-Moteur (standard)
Sens de l'air : A Moteur-Hélice (sur demande)

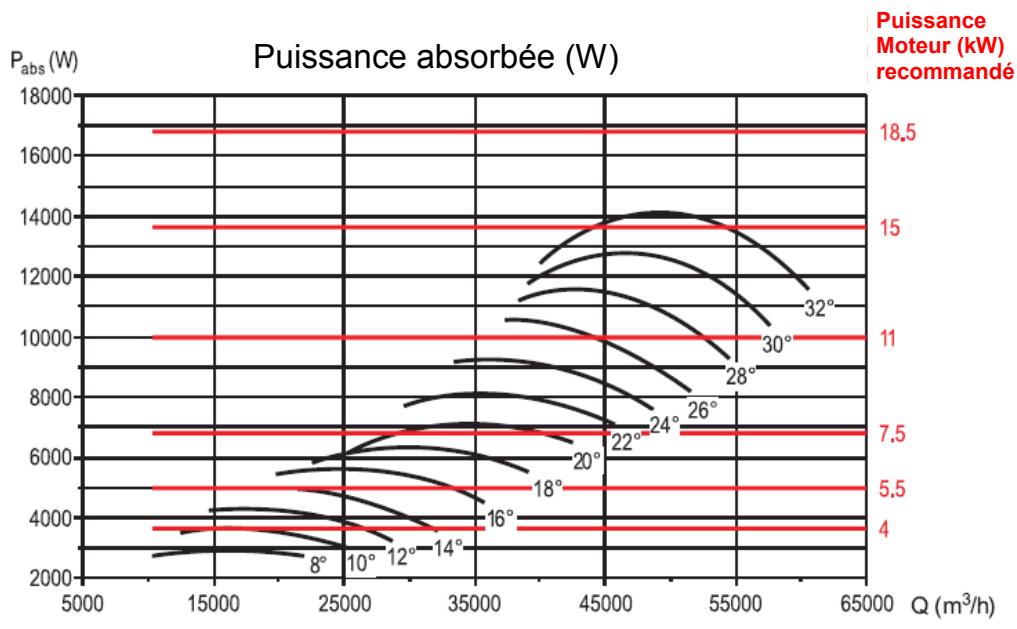

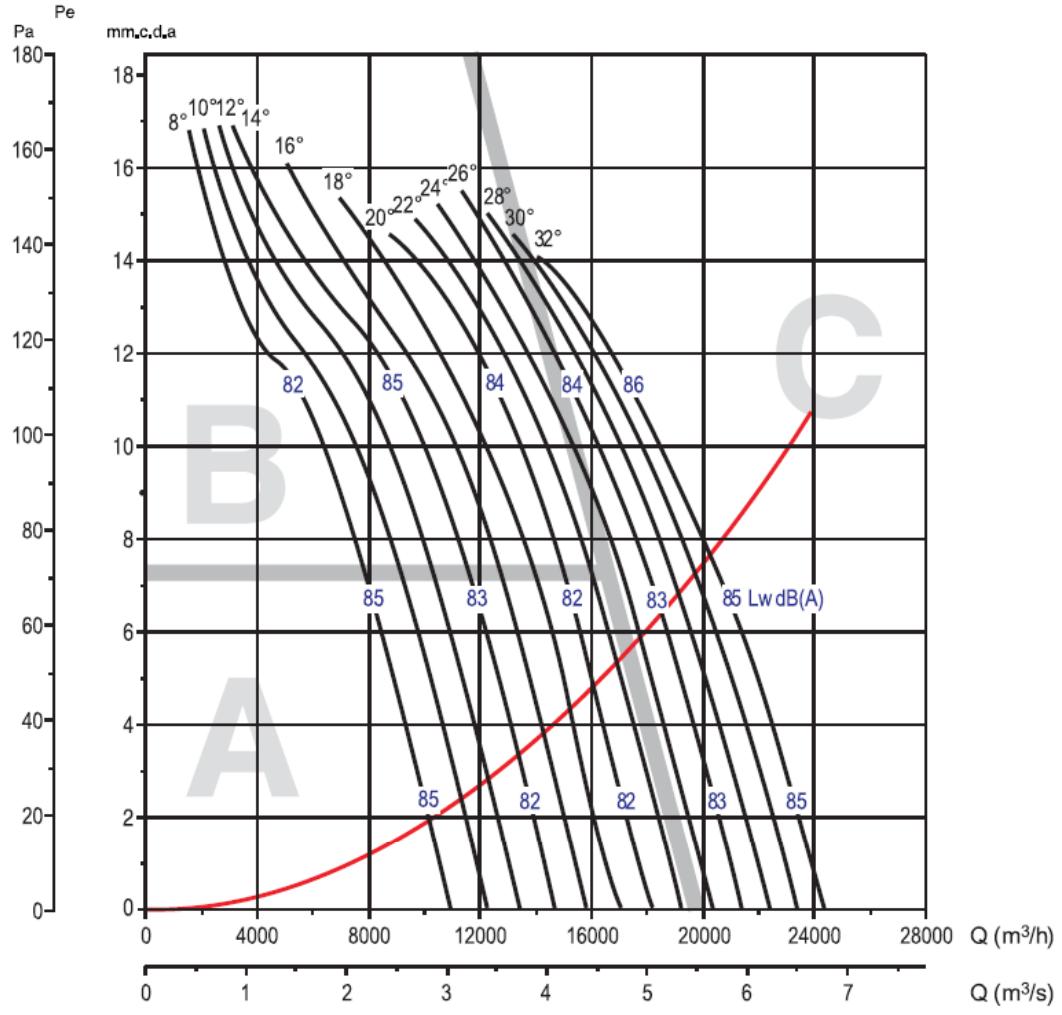

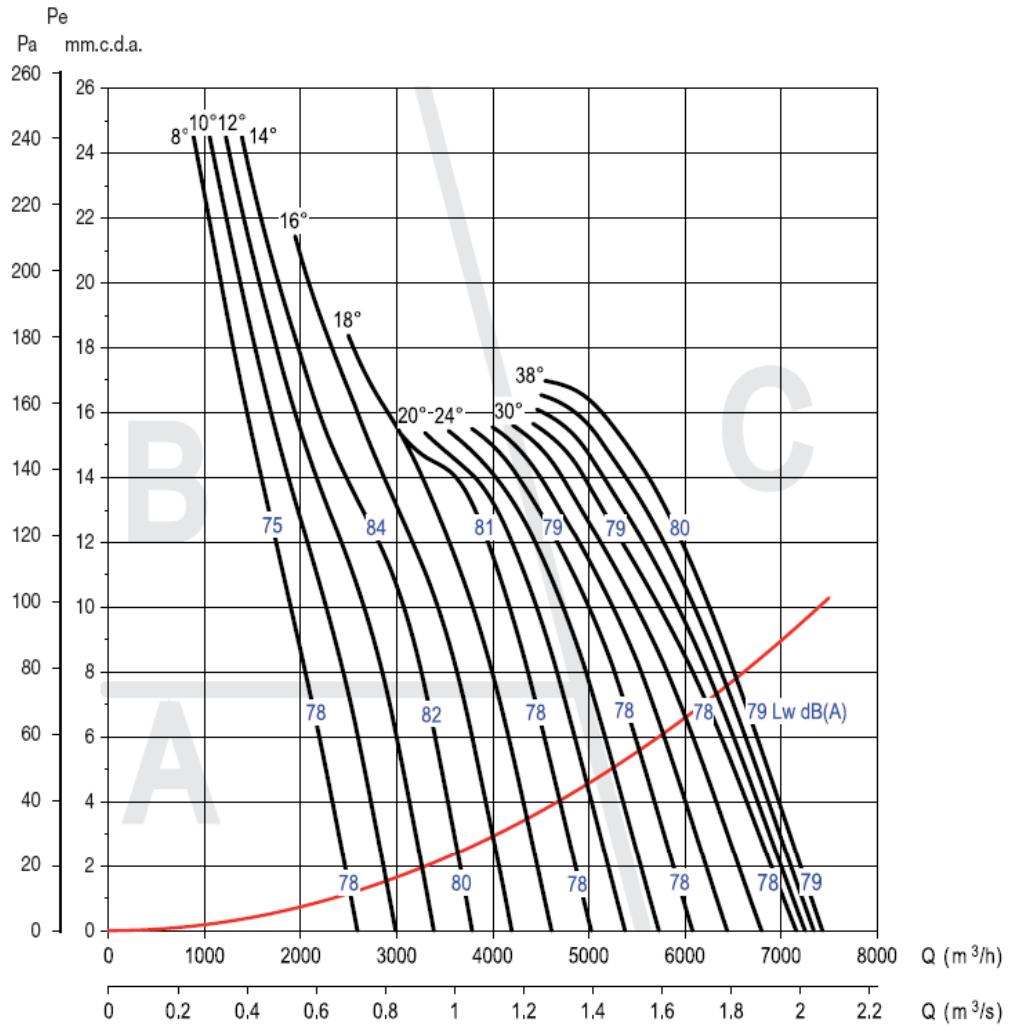

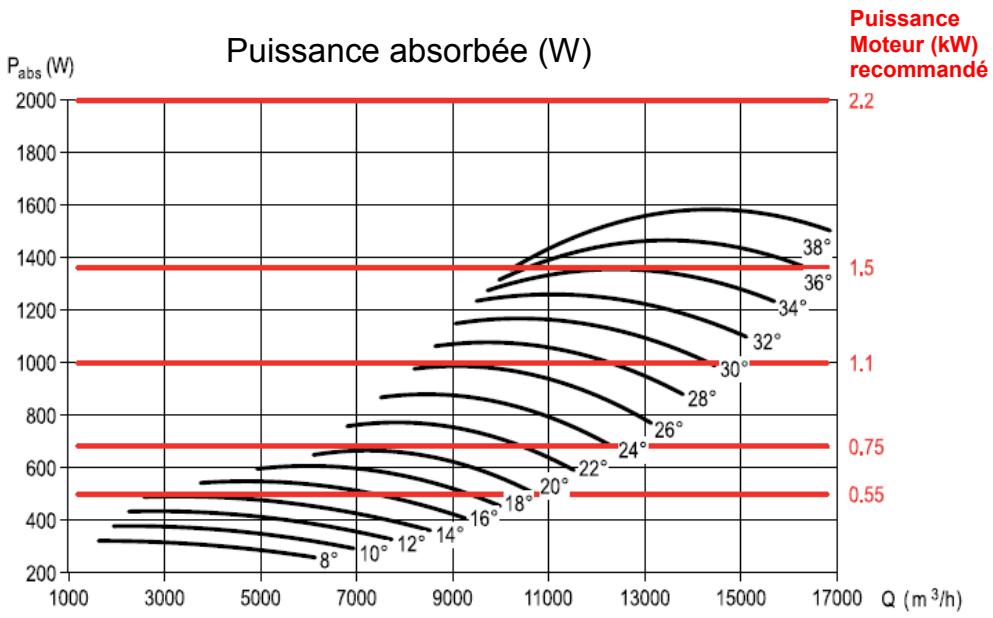

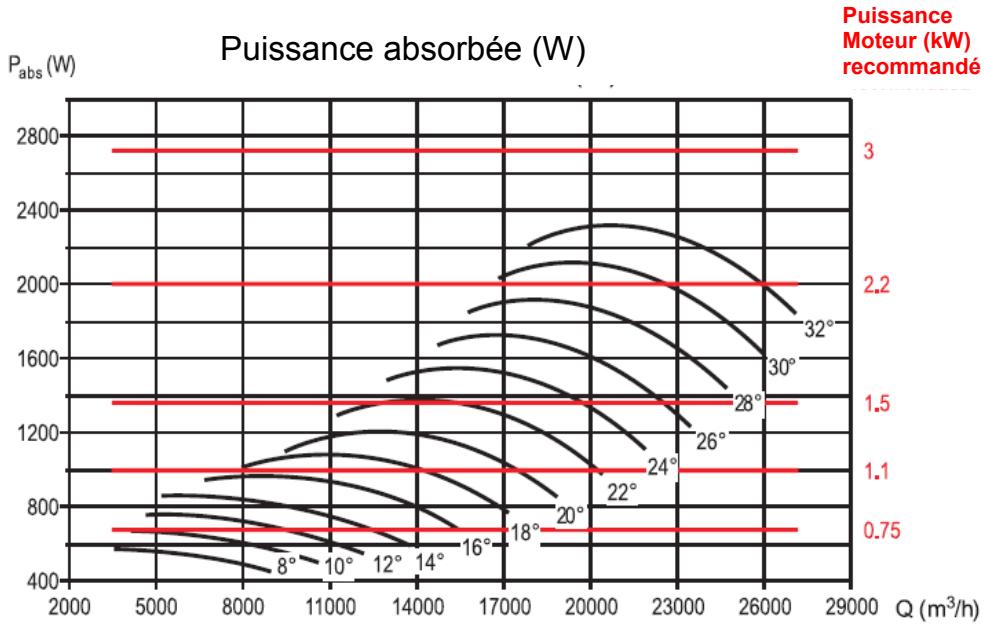

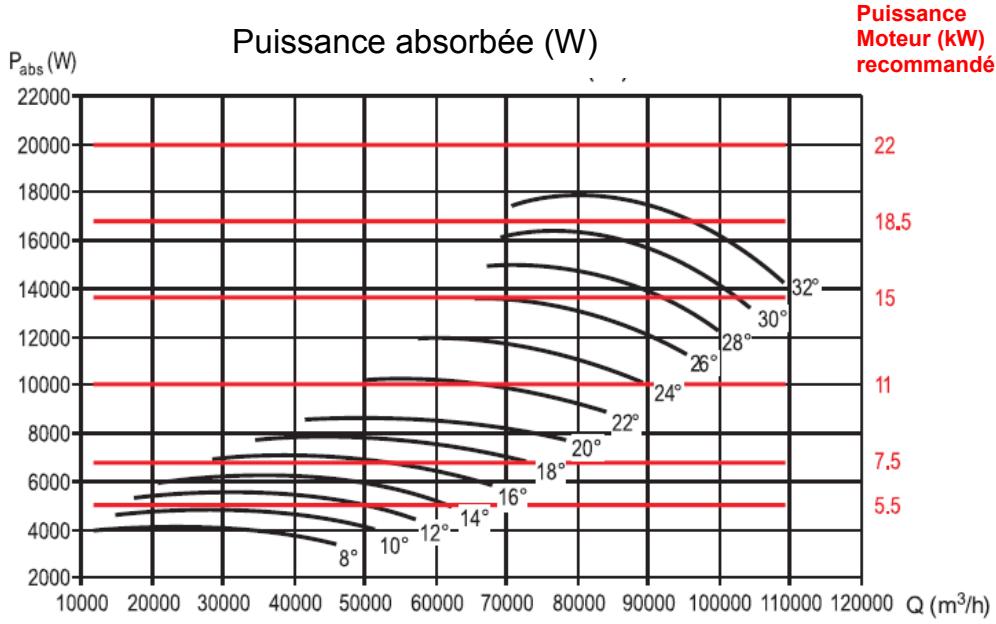

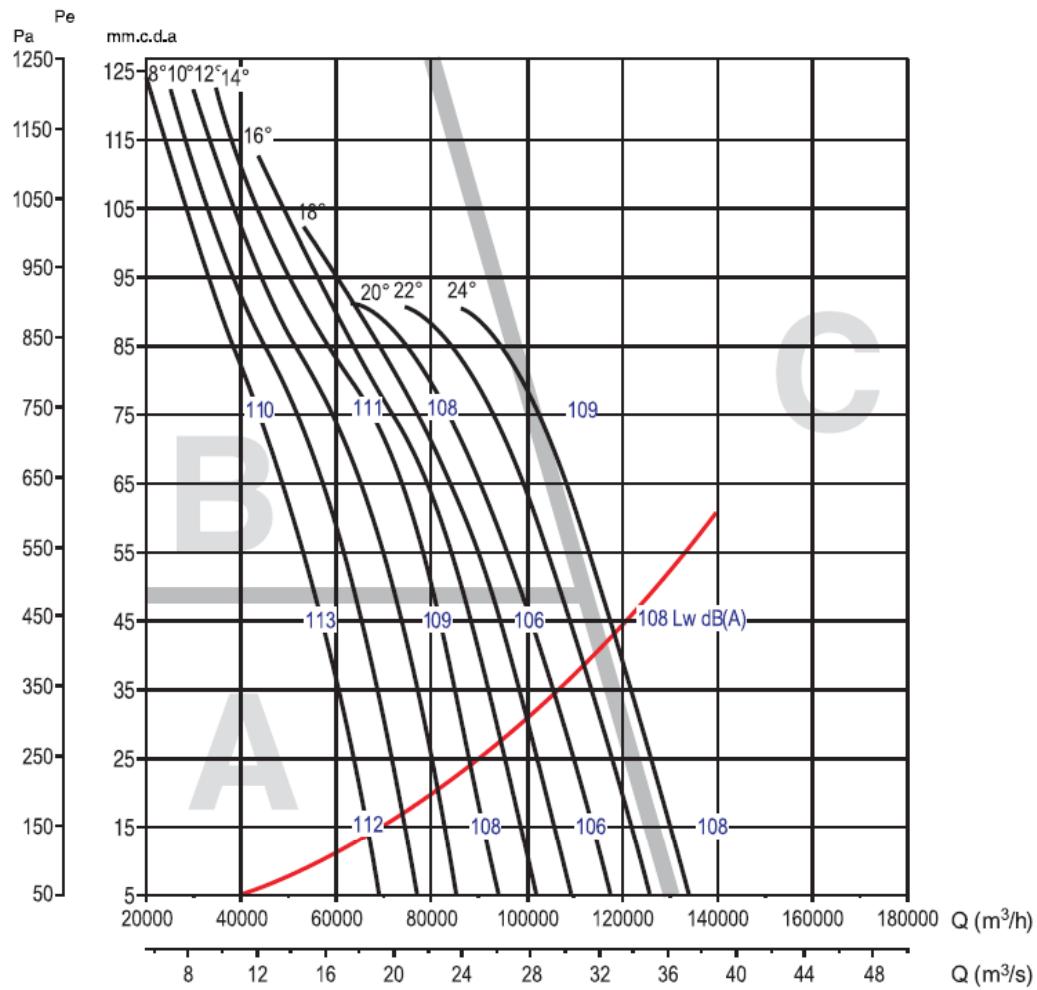

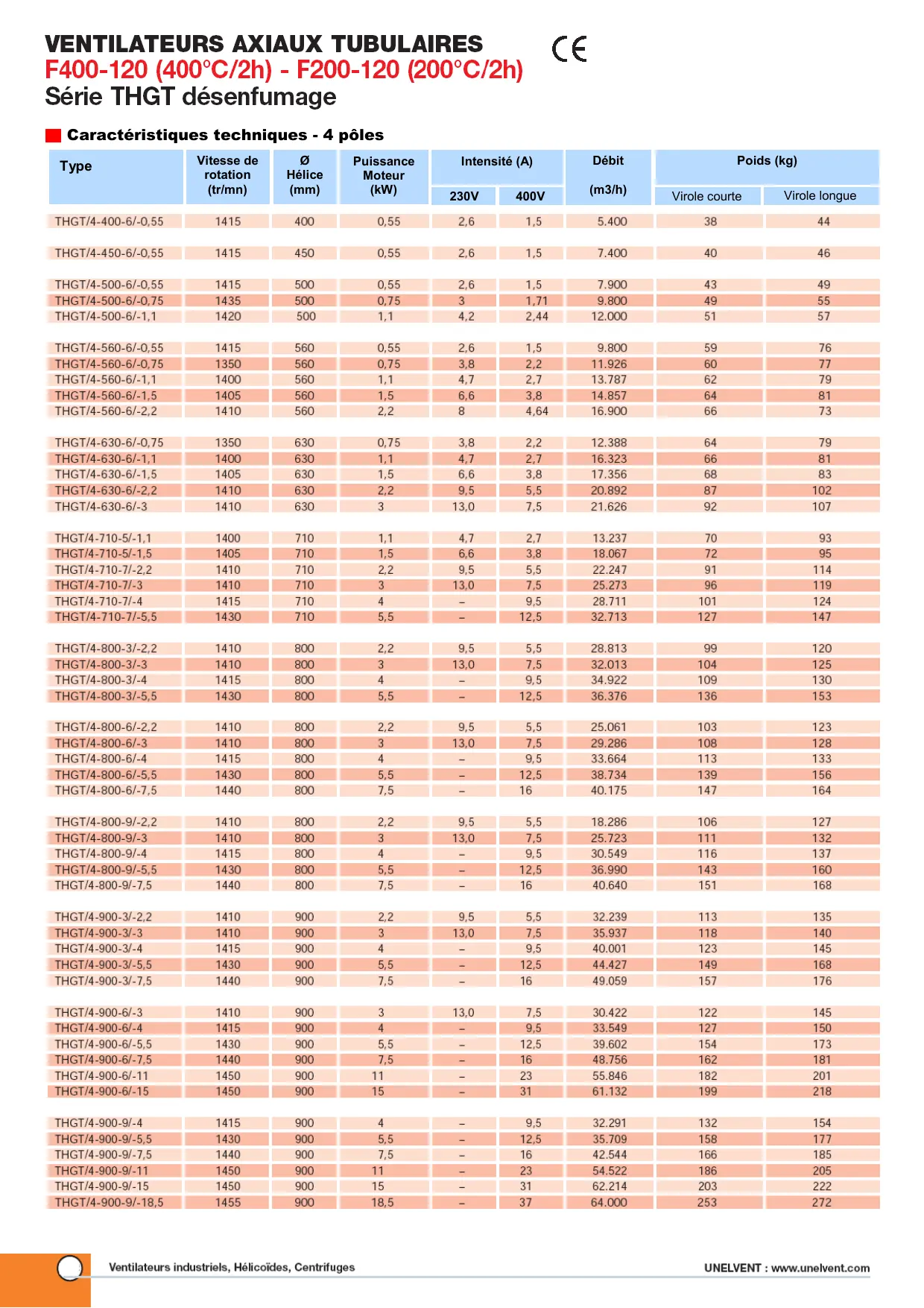

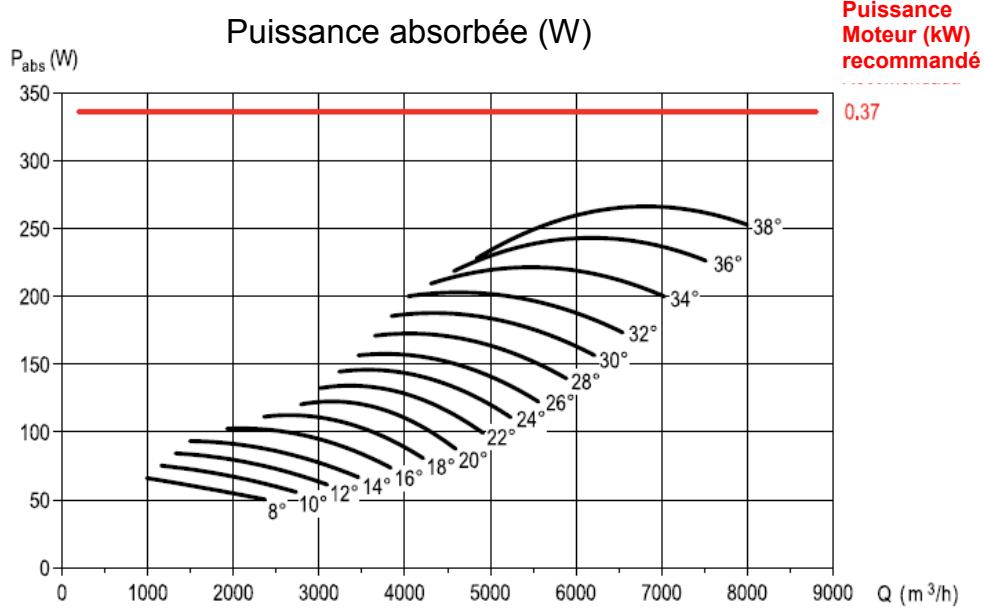

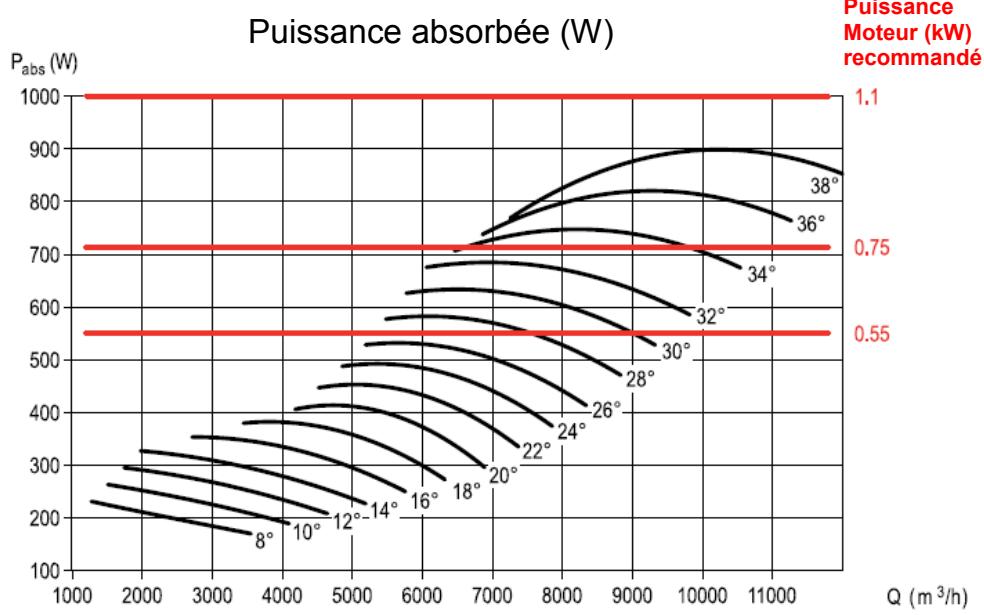

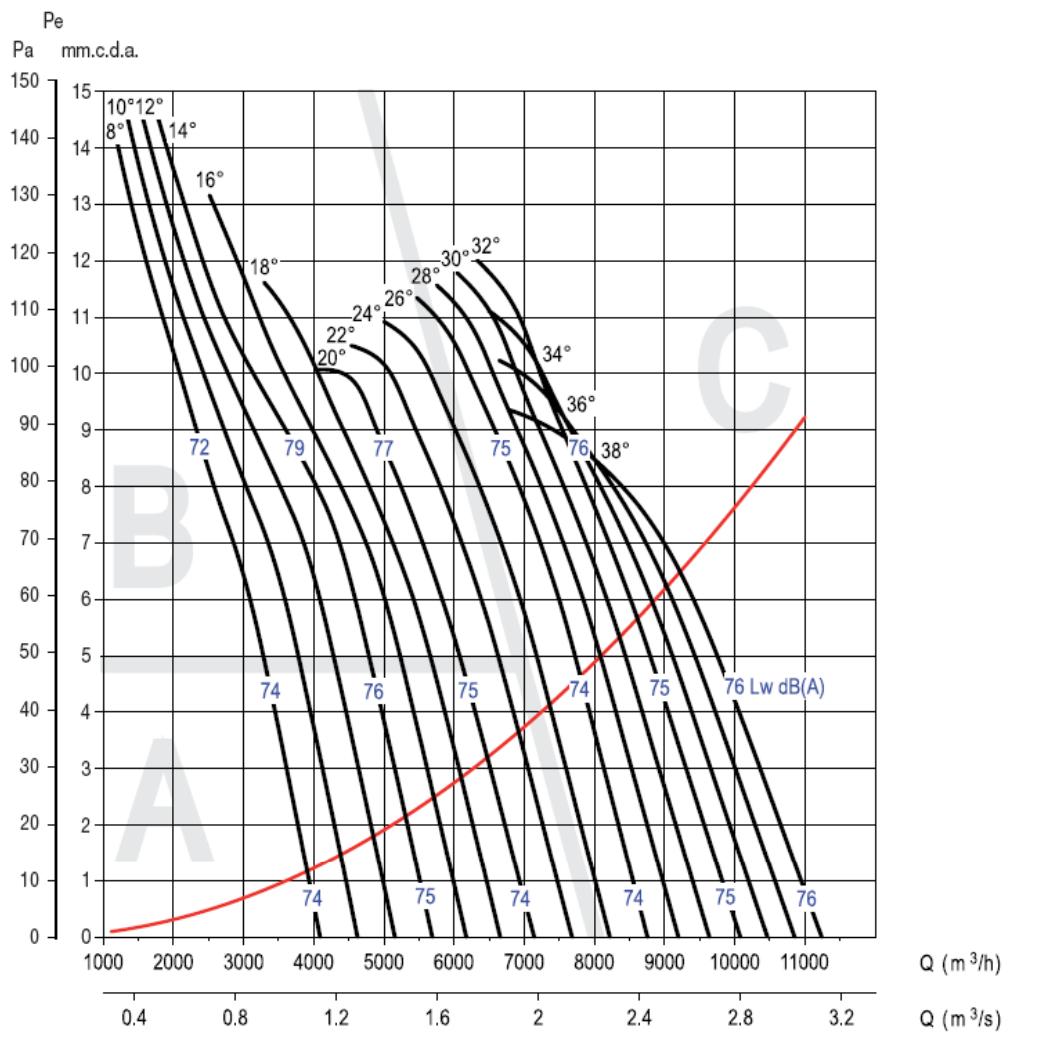

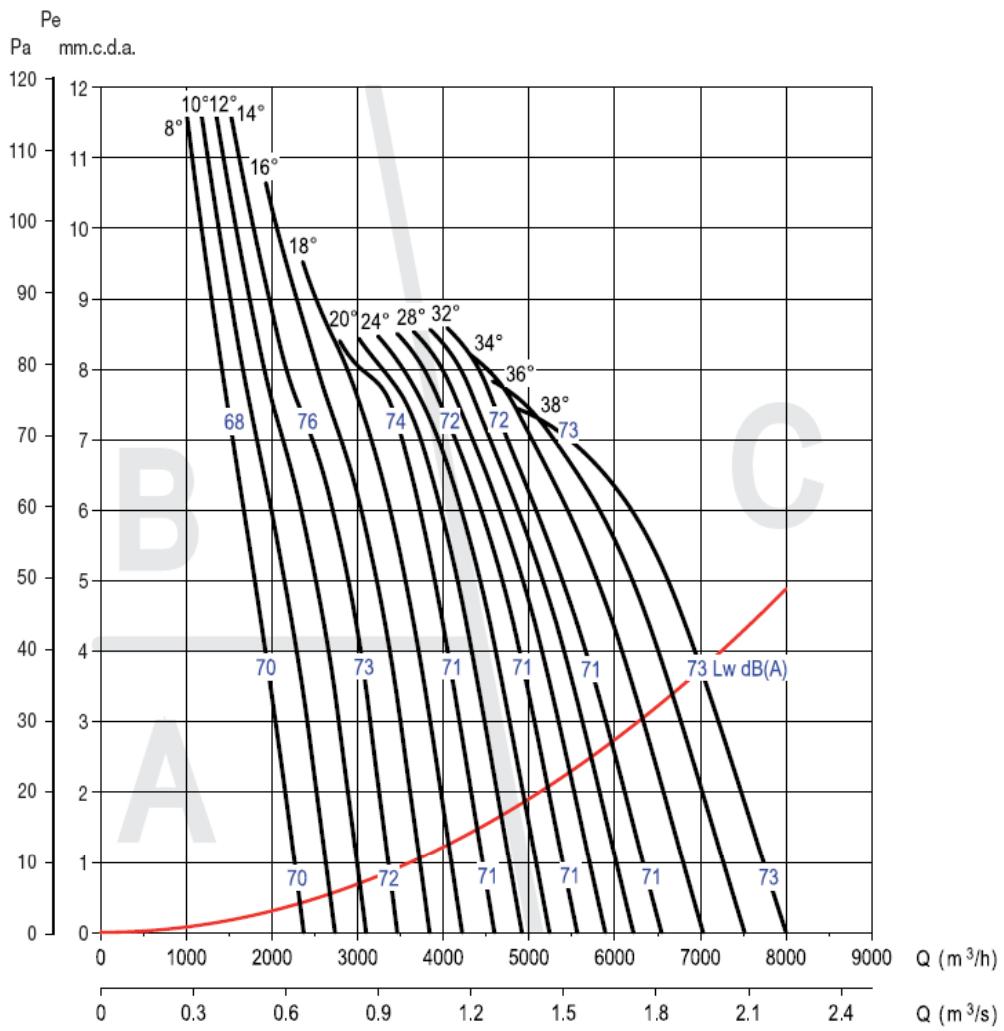

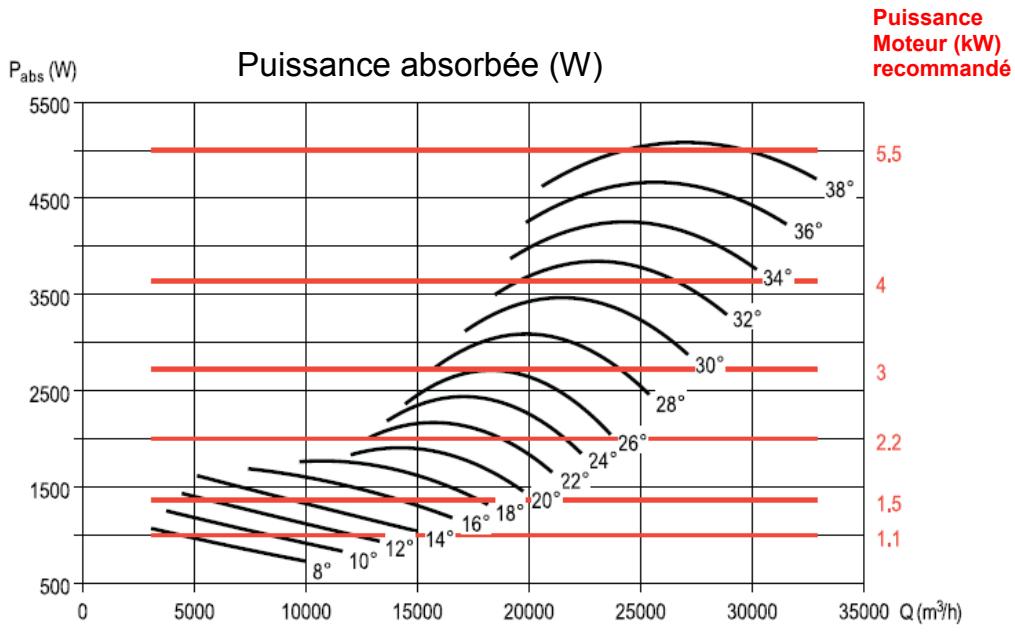

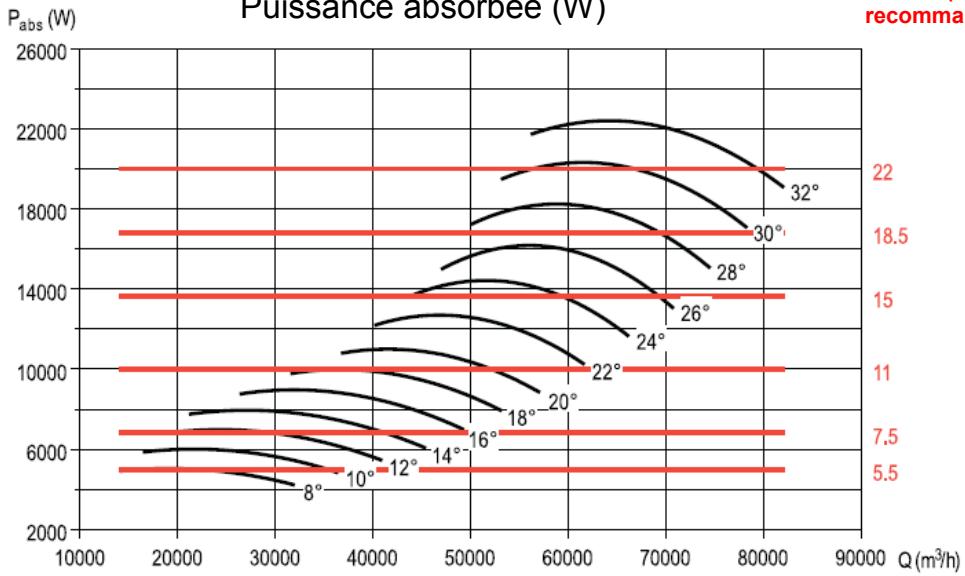

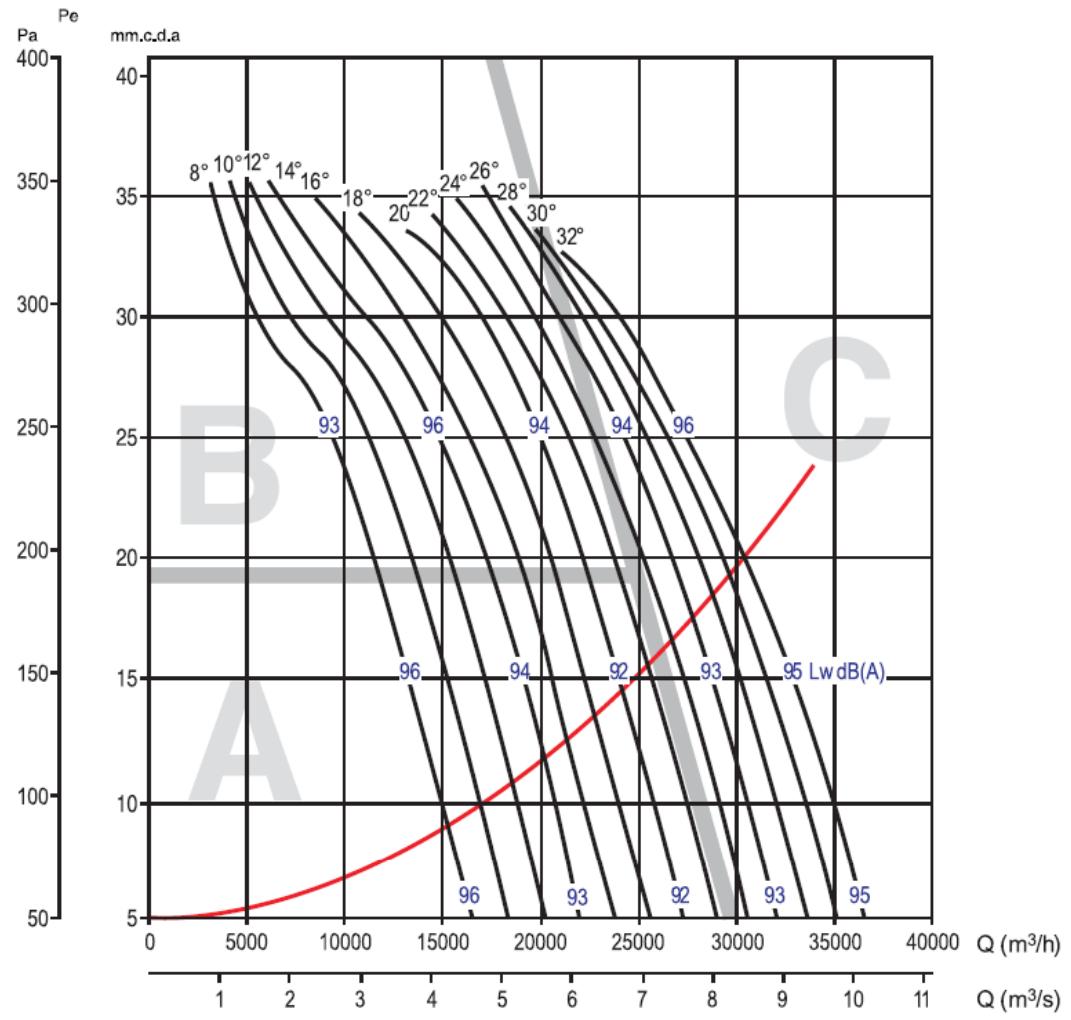

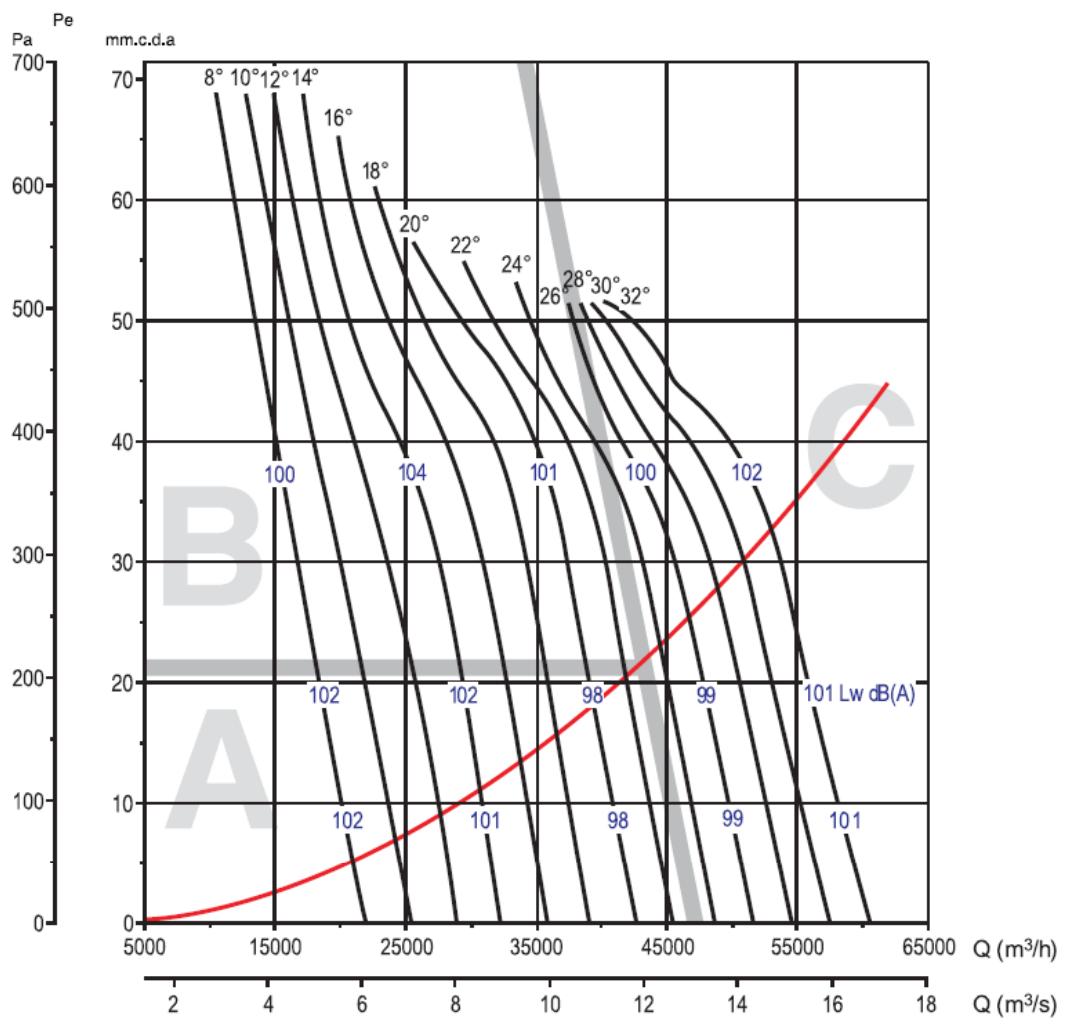

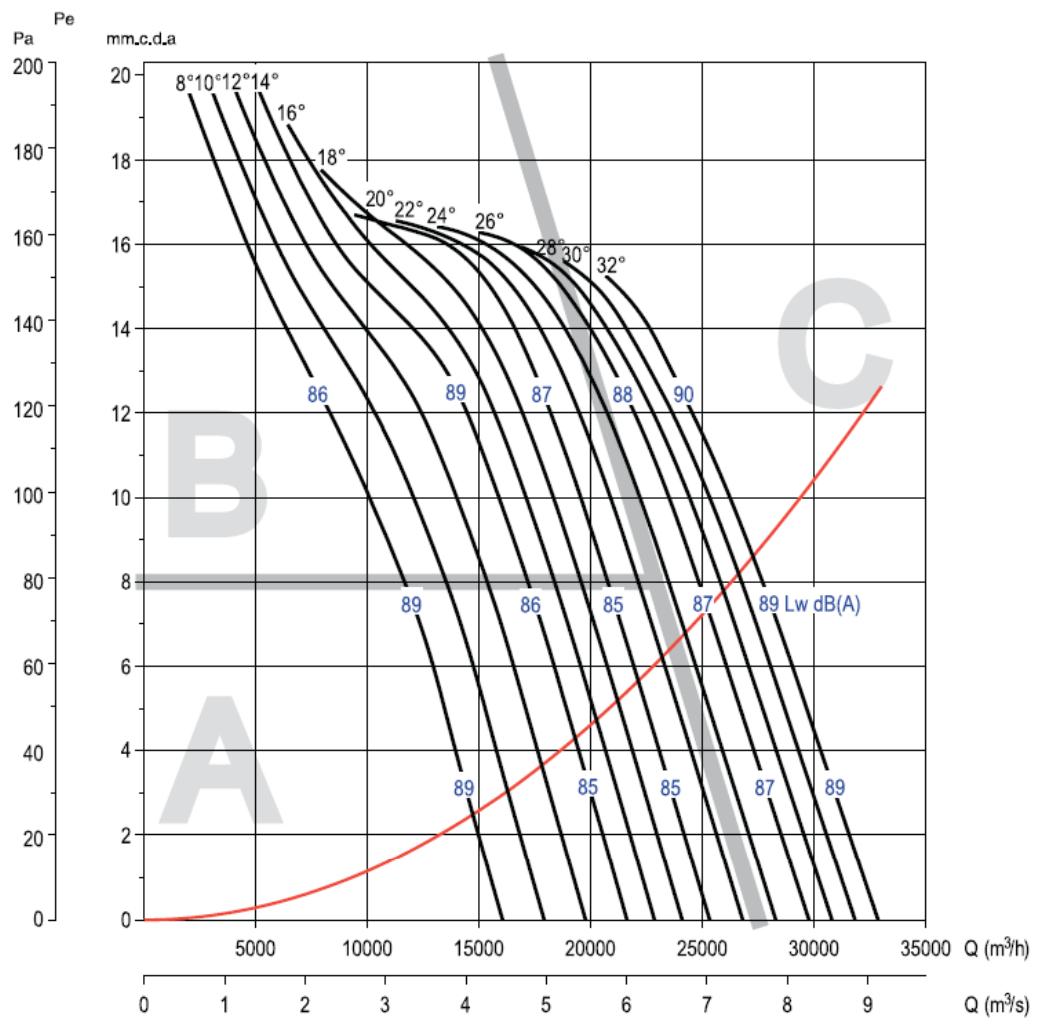

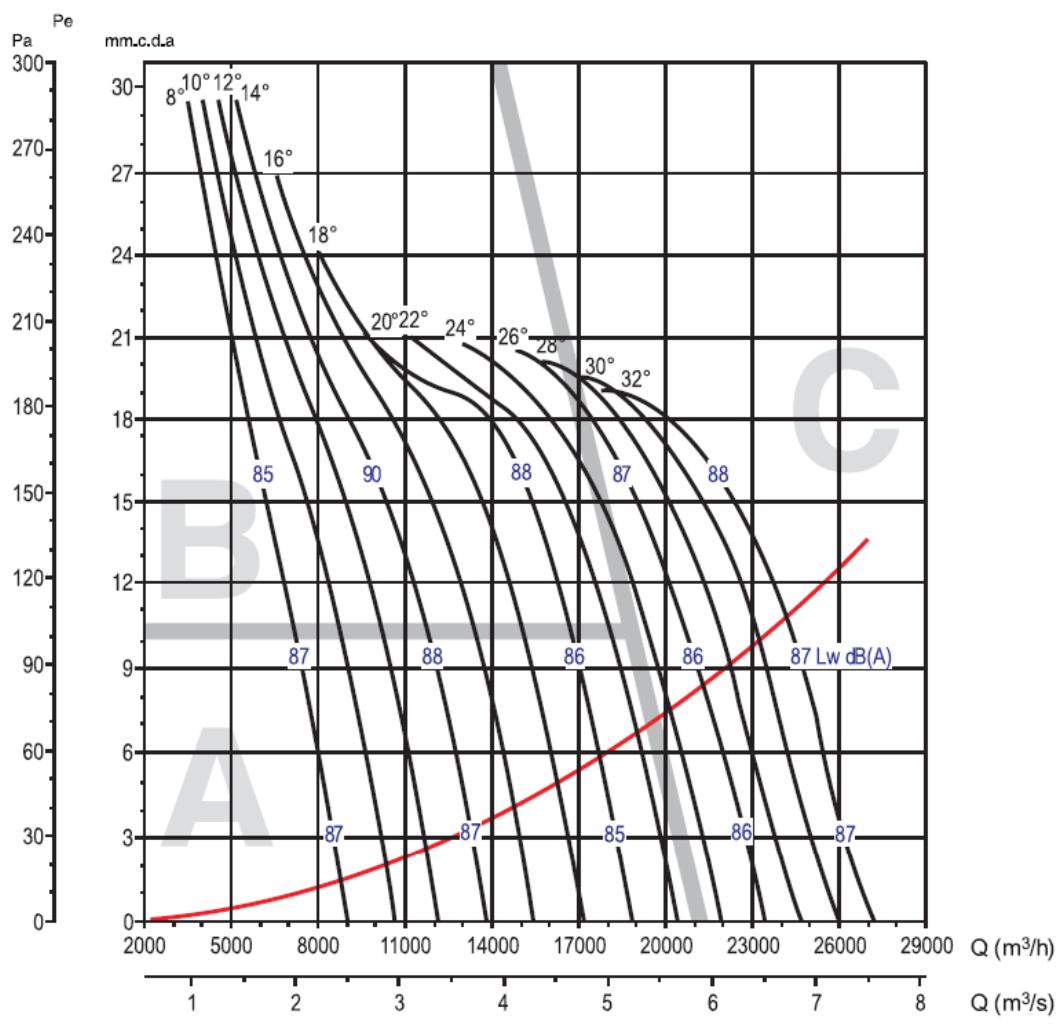

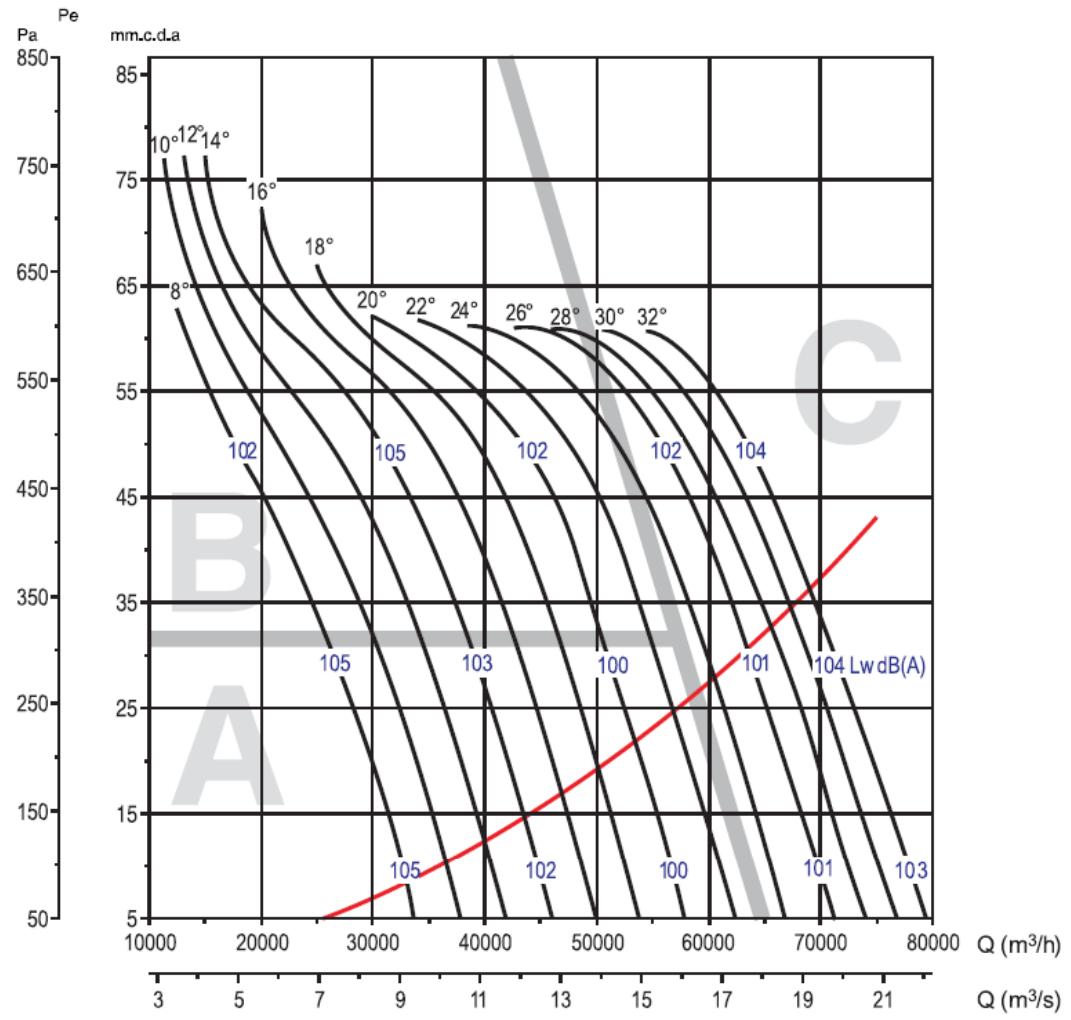

- Caracteristiques techniques - 4 pôles
| Type | Vitesse de rotation (tr/mn) | Ø Hélice (mm) | Puisance Moteur (kW) | Intensité (A) | Débit (m3/h) | Poids (kg) | ||
| 230V | 400V | Virole courte | Virole longue | |||||
| THGT/4-400-6/-0,55 | 1415 | 400 | 0,55 | 2,6 | 1,5 | 5.400 | 38 | 44 |
| THGT/4-450-6/-0,55 | 1415 | 450 | 0,55 | 2,6 | 1,5 | 7.400 | 40 | 46 |
| THGT/4-500-6/-0,55 | 1415 | 500 | 0,55 | 2,6 | 1,5 | 7.900 | 43 | 49 |
| THGT/4-500-6/-0,75 | 1435 | 500 | 0,75 | 3 | 1,71 | 9.800 | 49 | 55 |
| THGT/4-500-6/-1,1 | 1420 | 500 | 1,1 | 4,2 | 2,44 | 12.000 | 51 | 57 |
| THGT/4-560-6/-0,55 | 1415 | 560 | 0,55 | 2,6 | 1,5 | 9.800 | 59 | 76 |
| THGT/4-560-6/-0,75 | 1350 | 560 | 0,75 | 3,8 | 2,2 | 11.926 | 60 | 77 |
| THGT/4-560-6/-1,1 | 1400 | 560 | 1,1 | 4,7 | 2,7 | 13.787 | 62 | 79 |
| THGT/4-560-6/-1,5 | 1405 | 560 | 1,5 | 6,6 | 3,8 | 14.857 | 64 | 81 |
| THGT/4-560-6/-2,2 | 1410 | 560 | 2,2 | 8 | 4,64 | 16.900 | 66 | 73 |
| THGT/4-630-6/-0,75 | 1350 | 630 | 0,75 | 3,8 | 2,2 | 12.388 | 64 | 79 |
| THGT/4-630-6/-1,1 | 1400 | 630 | 1,1 | 4,7 | 2,7 | 16.323 | 66 | 81 |
| THGT/4-630-6/-1,5 | 1405 | 630 | 1,5 | 6,6 | 3,8 | 17.356 | 68 | 83 |
| THGT/4-630-6/-2,2 | 1410 | 630 | 2,2 | 9,5 | 5,5 | 20.892 | 87 | 102 |
| THGT/4-630-6/-3 | 1410 | 630 | 3 | 13,0 | 7,5 | 21.626 | 92 | 107 |
| THGT/4-710-5/-1,1 | 1400 | 710 | 1,1 | 4,7 | 2,7 | 13.237 | 70 | 93 |
| THGT/4-710-5/-1,5 | 1405 | 710 | 1,5 | 6,6 | 3,8 | 18.067 | 72 | 95 |
| THGT/4-710-7/-2,2 | 1410 | 710 | 2,2 | 9,5 | 5,5 | 22.247 | 91 | 114 |
| THGT/4-710-7/-3 | 1410 | 710 | 3 | 13,0 | 7,5 | 25.273 | 96 | 119 |
| THGT/4-710-7/-4 | 1415 | 710 | 4 | - | 9,5 | 28.711 | 101 | 124 |
| THGT/4-710-7/-5,5 | 1430 | 710 | 5,5 | - | 12,5 | 32.713 | 127 | 147 |
| THGT/4-800-3/-2,2 | 1410 | 800 | 2,2 | 9,5 | 5,5 | 28.813 | 99 | 120 |
| THGT/4-800-3/-3 | 1410 | 800 | 3 | 13,0 | 7,5 | 32.013 | 104 | 125 |
| THGT/4-800-3/-4 | 1415 | 800 | 4 | - | 9,5 | 34.922 | 109 | 130 |
| THGT/4-800-3/-5,5 | 1430 | 800 | 5,5 | - | 12,5 | 36.376 | 136 | 153 |
| THGT/4-800-6/-2,2 | 1410 | 800 | 2,2 | 9,5 | 5,5 | 25.061 | 103 | 123 |
| THGT/4-800-6/-3 | 1410 | 800 | 3 | 13,0 | 7,5 | 29.286 | 108 | 128 |
| THGT/4-800-6/-4 | 1415 | 800 | 4 | - | 9,5 | 33.664 | 113 | 133 |
| THGT/4-800-6/-5,5 | 1430 | 800 | 5,5 | - | 12,5 | 38.734 | 139 | 156 |
| THGT/4-800-6/-7,5 | 1440 | 800 | 7,5 | - | 16 | 40.175 | 147 | 164 |
| THGT/4-800-9/-2,2 | 1410 | 800 | 2,2 | 9,5 | 5,5 | 18.286 | 106 | 127 |
| THGT/4-800-9/-3 | 1410 | 800 | 3 | 13,0 | 7,5 | 25.723 | 111 | 132 |
| THGT/4-800-9/-4 | 1415 | 800 | 4 | - | 9,5 | 30.549 | 116 | 137 |
| THGT/4-800-9/-5,5 | 1430 | 800 | 5,5 | - | 12,5 | 36.990 | 143 | 160 |
| THGT/4-800-9/-7,5 | 1440 | 800 | 7,5 | - | 16 | 40.640 | 151 | 168 |
| THGT/4-900-3/-2,2 | 1410 | 900 | 2,2 | 9,5 | 5,5 | 32.239 | 113 | 135 |
| THGT/4-900-3/-3 | 1410 | 900 | 3 | 13,0 | 7,5 | 35.937 | 118 | 140 |
| THGT/4-900-3/-4 | 1415 | 900 | 4 | - | 9,5 | 40.001 | 123 | 145 |
| THGT/4-900-3/-5,5 | 1430 | 900 | 5,5 | - | 12,5 | 44.427 | 149 | 168 |
| THGT/4-900-3/-7,5 | 1440 | 900 | 7,5 | - | 16 | 49.059 | 157 | 176 |
| THGT/4-900-6/-3 | 1410 | 900 | 3 | 13,0 | 7,5 | 30.422 | 122 | 145 |
| THGT/4-900-6/-4 | 1415 | 900 | 4 | - | 9,5 | 33.549 | 127 | 150 |
| THGT/4-900-6/-5,5 | 1430 | 900 | 5,5 | - | 12,5 | 39.602 | 154 | 173 |
| THGT/4-900-6/-7,5 | 1440 | 900 | 7,5 | - | 16 | 48.756 | 162 | 181 |
| THGT/4-900-6/-11 | 1450 | 900 | 11 | - | 23 | 55.846 | 182 | 201 |
| THGT/4-900-6/-15 | 1450 | 900 | 15 | - | 31 | 61.132 | 199 | 218 |
| THGT/4-900-9/-4 | 1415 | 900 | 4 | - | 9,5 | 32.291 | 132 | 154 |
| THGT/4-900-9/-5,5 | 1430 | 900 | 5,5 | - | 12,5 | 35.709 | 158 | 177 |
| THGT/4-900-9/-7,5 | 1440 | 900 | 7,5 | - | 16 | 42.544 | 166 | 185 |
| THGT/4-900-9/-11 | 1450 | 900 | 11 | - | 23 | 54.522 | 186 | 205 |
| THGT/4-900-9/-15 | 1450 | 900 | 15 | - | 31 | 62.214 | 203 | 222 |
| THGT/4-900-9/-18,5 | 1455 | 900 | 18,5 | - | 37 | 64.000 | 253 | 272 |
- Caracté (suite)
| Type | Vitesse de rotation (tr/mn) | Ø Hélice (mm) | Puisance Moteur (kW) | Intensité (A) | Débit (m3/h) | Poids (kg) | ||
| 230V | 400V | Virole courte | Virole longue | |||||
| THGT/4-1000-3/-3 | 1410 | 1000 | 3 | 13,0 | 7,5 | 35.567 | 126 | 150 |
| THGT/4-1000-3/-4 | 1415 | 1000 | 4 | - | 9,5 | 41.892 | 131 | 155 |
| THGT/4-1000-3/-5,5 | 1430 | 1000 | 5,5 | - | 12,5 | 51.852 | 157 | 178 |
| THGT/4-1000-3/-7,5 | 1440 | 1000 | 7,5 | - | 16 | 60.805 | 165 | 186 |
| THGT/4-1000-3/-11 | 1450 | 1000 | 11 | - | 23 | 64.582 | 185 | 206 |
| THGT/4-1000-3/-15 | 1450 | 1000 | 15 | - | 31 | 67.811 | 202 | 223 |
| THGT/4-1000-6/-4 | 1415 | 1000 | 4 | - | 9,5 | 33.732 | 136 | 160 |
| THGT/4-1000-6/-5,5 | 1430 | 1000 | 5,5 | - | 12,5 | 46.041 | 162 | 183 |
| THGT/4-1000-6/-7,5 | 1440 | 1000 | 7,5 | - | 16 | 53.921 | 170 | 191 |
| THGT/4-1000-6/-11 | 1450 | 1000 | 11 | - | 23 | 66.842 | 190 | 211 |
| THGT/4-1000-6/-15 | 1450 | 1000 | 15 | - | 31 | 76.761 | 207 | 228 |
| THGT/4-1000-6/-18,5 | 1455 | 1000 | 18,5 | - | 37 | 77.891 | 257 | 278 |
| THGT/4-1000-6/-22 | 1460 | 1000 | 22 | - | 42 | 79.449 | 271 | 292 |
| THGT/4-1000-9/-5,5 | 1430 | 1000 | 5,5 | - | 12,5 | 36.456 | 167 | 188 |
| THGT/4-1000-9/-7,5 | 1440 | 1000 | 7,5 | - | 16 | 45.408 | 175 | 196 |
| THGT/4-1000-9/-11 | 1450 | 1000 | 11 | - | 23 | 57.085 | 195 | 216 |
| THGT/4-1000-9/-15 | 1450 | 1000 | 15 | - | 31 | 70.815 | 212 | 233 |
| THGT/4-1000-9/-18,5 | 1455 | 1000 | 18,5 | - | 37 | 74.570 | 262 | 283 |
| THGT/4-1000-9/-22 | 1460 | 1000 | 22 | - | 42 | 82.071 | 276 | 297 |
| THGT/4-1250-3/-7,5 | 1440 | 1250 | 7,5 | - | 16 | 68.793 | 198 | 240 |
| THGT/4-1250-3/-11 | 1450 | 1250 | 11 | - | 23 | 82.472 | 218 | 260 |
| THGT/4-1250-3/-15 | 1450 | 1250 | 15 | - | 31 | 92.252 | 235 | 277 |
| THGT/4-1250-3/-18,5 | 1455 | 1250 | 18,5 | - | 37 | 101.504 | 285 | 327 |
| THGT/4-1250-3/-22 | 1460 | 1250 | 22 | - | 42 | 105.868 | 299 | 341 |
| THGT/4-1250-3/-30 | 1460 | 1250 | 30 | - | 58 | 116.778 | 395 | 437 |
| THGT/4-1250-6/-11 | 1455 | 1250 | 11 | - | 23 | 68.990 | 223 | 265 |
| THGT/4-1250-6/-15 | 1450 | 1250 | 15 | - | 31 | 93.199 | 240 | 282 |
| THGT/4-1250-6/-18,5 | 1455 | 1250 | 18,5 | - | 37 | 98.768 | 290 | 332 |
| THGT/4-1250-6/-22 | 1460 | 1250 | 22 | - | 42 | 104.340 | 304 | 346 |
| THGT/4-1250-6/-30 | 1460 | 1250 | 30 | - | 58 | 117.001 | 400 | 442 |
| THGT/4-1250-6/-37 | 1470 | 1250 | 37 | - | 73 | 131.171 | 410 | 452 |
| THGT/4-1250-9/-15 | 1450 | 1250 | 15 | - | 31 | 77.207 | 246 | 288 |
| THGT/4-1250-9/-18,5 | 1455 | 1250 | 18,5 | - | 37 | 94.101 | 296 | 338 |
| THGT/4-1250-9/-22 | 1460 | 1250 | 22 | - | 42 | 101.917 | 310 | 352 |
| THGT/4-1250-9/-30 | 1460 | 1250 | 30 | - | 58 | 117.549 | 406 | 448 |
| THGT/4-1250-9/-37 | 1470 | 1250 | 37 | - | 73 | 125.870 | 416 | 458 |
- Caracteristiques techniques - 6 pôles
| Type | Vitesse de rotation (tr/mn) | Ø Hélice (mm) | Puisance Moteur (kW) | Intensité (A) | Débit (m3/h) | Poids (kg) | ||
| 230V | 400V | Virole courte | Virole longue | |||||
| THGT/6-500-6/-0,55 | 930 | 500 | 0,55 | 2,9 | 1,7 | 6.420 | 51 | no existe |
| THGT/6-560-6/-0,55 | 930 | 560 | 0,55 | 2,9 | 1,7 | 9.830 | 62 | 79 |
| THGT/6-630-6/-0,55 | 930 | 630 | 0,55 | 2,9 | 1,7 | 12.871 | 66 | 81 |
| THGT/6-630-6/-0,75 | 945 | 630 | 0,75 | 3,8 | 2,2 | 13.606 | 68 | 83 |
| THGT/6-630-6/-1,1 | 945 | 630 | 1,1 | 5,2 | 3 | 13.878 | 75 | 90 |
| THGT/6-710-5/-0,55 | 930 | 710 | 0,55 | 2,9 | 1,7 | 13.902 | 70 | 93 |
| THGT/6-710-5/-0,75 | 945 | 710 | 0,75 | 3,8 | 2,2 | 15.632 | 72 | 95 |
| THGT/6-710-5/-1,1 | 945 | 710 | 1,1 | 5,2 | 3 | 19.037 | 79 | 102 |
| THGT/6-710-7/-1,5 | 945 | 710 | 1,5 | 6,9 | 4 | 20.811 | 81 | 104 |
| THGT/6-800-3/-0,55 | 930 | 800 | 0,55 | 2,9 | 1,7 | 17.000 | 78 | 99 |
| THGT/6-800-3/-0,75 | 945 | 800 | 0,75 | 3,8 | 2,2 | 18.500 | 80 | 101 |
| THGT/6-800-3/-1,1 | 945 | 800 | 1,1 | 5,2 | 3 | 22.200 | 87 | 108 |
| THGT/6-800-3/-1,5 | 945 | 800 | 1,5 | 6,9 | 4 | 24.117 | 89 | 110 |
- Caracté (suite)
| Type | Vitesse de rotation (tr/mn) | Ø Hélice (mm) | Puisance Moteur (kW) | Intensité (A) | Débit (m3/h) | Poids (kg) | ||
| 230V | 400V | Virole courte | Virole longue | |||||
| THGT/6-800-6/-0,55 | 930 | 800 | 0,55 | 2,9 | 1,7 | 14.000 | 82 | 102 |
| THGT/6-800-6/-0,75 | 945 | 800 | 0,75 | 3,8 | 2,2 | 18.200 | 84 | 104 |
| THGT/6-800-6/-1,1 | 945 | 800 | 1,1 | 5,2 | 3,0 | 21.100 | 91 | 111 |
| THGT/6-800-6/-1,5 | 945 | 800 | 1,5 | 6,9 | 4 | 24.763 | 93 | 113 |
| THGT/6-800-6/-2,2 | 950 | 800 | 2,2 | 10,4 | 6 | 26.681 | 105 | 125 |
| THGT/6-800-9/-0,75 | 945 | 800 | 0,75 | 3,8 | 2,2 | 14.000 | 87 | 108 |
| THGT/6-800-9/-1,1 | 945 | 800 | 1,1 | 5,2 | 3 | 18.700 | 94 | 115 |
| THGT/6-800-9/-1,5 | 945 | 800 | 1,5 | 6,9 | 4 | 23.360 | 96 | 117 |
| THGT/6-800-9/-2,2 | 950 | 800 | 2,2 | 10,4 | 6 | 25.639 | 108 | 129 |
| THGT/6-800-9/-3 | 950 | 800 | 3 | 12,1 | 7 | 26.151 | 139 | 156 |
| THGT/6-900-3/-1,5 | 945 | 900 | 1,5 | 6,9 | 4 | 29.448 | 103 | 125 |
| THGT/6-900-3/-2,2 | 950 | 900 | 2,2 | 10,4 | 6 | 32.527 | 115 | 137 |
| THGT/6-900-6/-1,5 | 945 | 900 | 1,5 | 6,9 | 4 | 26.312 | 107 | 130 |
| THGT/6-900-6/-2,2 | 950 | 900 | 2,2 | 10,4 | 6 | 32.378 | 119 | 142 |
| THGT/6-900-6/-3 | 950 | 900 | 3 | 12,1 | 7 | 37.084 | 150 | 169 |
| THGT/6-900-6/-4 | 955 | 900 | 4 | - | 10 | 39.502 | 167 | 186 |
| THGT/6-900-6/-5,5 | 985 | 900 | 5,5 | - | 12,4 | 40.050 | 188 | 207 |
| THGT/6-900-9/-1,5 | 945 | 900 | 1,5 | 6,9 | 4 | 21.444 | 112 | 134 |
| THGT/6-900-9/-2,2 | 950 | 900 | 2,2 | 10,4 | 6 | 28.270 | 124 | 146 |
| THGT/6-900-9/-3 | 950 | 900 | 3 | 12,1 | 7 | 34.278 | 154 | 173 |
| THGT/6-900-9/-4 | 955 | 900 | 4 | - | 10 | 40.156 | 171 | 190 |
| THGT/6-900-9/-5,5 | 985 | 900 | 5,5 | - | 12,4 | 42.552 | 203 | 222 |
| THGT/6-1000-3/-1,5 | 945 | 1000 | 1,5 | 6,9 | 4 | 32.472 | 111 | 135 |
| THGT/6-1000-3/-2,2 | 950 | 1000 | 2,2 | 10,4 | 6 | 40.733 | 123 | 147 |
| THGT/6-1000-3/-3 | 950 | 1000 | 3 | 12,1 | 7 | 43.855 | 153 | 174 |
| THGT/6-1000-3/-4 | 955 | 1000 | 4 | - | 10 | 45.409 | 170 | 191 |
| THGT/6-1000-6/-1,5 | 945 | 1000 | 1,5 | 6,9 | 4 | 30.765 | 116 | 140 |
| THGT/6-1000-6/-2,2 | 950 | 1000 | 2,2 | 10,4 | 6 | 36.014 | 128 | 152 |
| THGT/6-1000-6/-3 | 950 | 1000 | 3 | 12,1 | 7 | 41.634 | 158 | 179 |
| THGT/6-1000-6/-4 | 955 | 1000 | 4 | - | 10 | 49.439 | 175 | 196 |
| THGT/6-1000-6/-5,5 | 985 | 1000 | 5,5 | - | 12,4 | 50.413 | 207 | 228 |
| THGT/6-1000-6/-7,5 | 960 | 1000 | 7,5 | - | 16 | 52.933 | 207 | 228 |
| THGT/6-1000-9/-2,2 | 950 | 1000 | 2,2 | 10,4 | 6 | 30.322 | 133 | 157 |
| THGT/6-1000-9/-3 | 950 | 1000 | 3 | 12,1 | 7 | 38.097 | 163 | 184 |
| THGT/6-1000-9/-4 | 955 | 1000 | 4 | - | 10 | 44.203 | 180 | 201 |
| THGT/6-1000-9/-5,5 | 985 | 1000 | 5,5 | - | 12,4 | 49.764 | 212 | 233 |
| THGT/6-1000-9/-7,5 | 960 | 1000 | 7,5 | - | 16 | 54.771 | 212 | 233 |
| THGT/6-1250-3/-2,2 | 950 | 1250 | 2,2 | 10,4 | 6 | 46.024 | 156 | 198 |
| THGT/6-1250-3/-3 | 950 | 1250 | 3 | 12,1 | 7 | 50.581 | 186 | 228 |
| THGT/6-1250-3/-4 | 955 | 1250 | 4 | - | 10 | 58.399 | 203 | 245 |
| THGT/6-1250-3/-5,5 | 985 | 1250 | 5,5 | - | 12,4 | 67.825 | 235 | 277 |
| THGT/6-1250-3/-7,5 | 960 | 1250 | 7,5 | - | 16 | 75.091 | 235 | 277 |
| THGT/6-1250-3/-11 | 960 | 1250 | 11 | - | 23 | 78.000 | 255 | 297 |
| THGT/6-1250-6/-4 | 955 | 1250 | 4 | - | 10 | 56.848 | 208 | 250 |
| THGT/6-1250-6/-5,5 | 985 | 1250 | 5,5 | - | 12,4 | 65.943 | 240 | 282 |
| THGT/6-1250-6/-7,5 | 960 | 1250 | 7,5 | - | 16 | 73.379 | 240 | 282 |
| THGT/6-1250-6/-11 | 960 | 1250 | 11 | - | 23 | 87.548 | 260 | 302 |
| THGT/6-1250-6/-15 | 965 | 1250 | 15 | - | 30 | 93.540 | 303 | 345 |
| THGT/6-1250-9/-5,5 | 985 | 1250 | 5,5 | - | 12,4 | 62.801 | 246 | 288 |
| THGT/6-1250-9/-7,5 | 960 | 1250 | 7,5 | - | 16 | 73.244 | 246 | 288 |
| THGT/6-1250-9/-11 | 960 | 1250 | 11 | - | 23 | 84.013 | 266 | 308 |
| THGT/6-1250-9/-15 | 965 | 1250 | 15 | - | 30 | 104.541 | 309 | 351 |
| THGT/6-1250-9/-18,5 | 970 | 1250 | 18,5 | - | 37 | 107.075 | 374 | 416 |
| THGT/6-1250-9/-22 | 970 | 1250 | 22 | - | 49 | 109.216 | 431 | 473 |
- Caracteristiques techniques - 4/8 pôles
| Type | Vitesse (tr/mn) | Ø Hélice (mm) | Puisance moteur (kW) | Intensité 400V (A) | Débit (m3/h) | Poids (kg) | ||||
| V1 | V2 | V1 | V2 | V1 | V2 | Virole courte | Virole longue | |||
| THGT/4/8-400-6/-0,55/0,09 | 1420 / | 710 | 400 | 0,55 / | 0,09 | 1,7 / | 0,65 | 5.400 | 40 | 46 |
| THGT/4/8-450-6/-0,55/0,09 | 1420 / | 710 | 450 | 0,55 / | 0,09 | 1,7 / | 0,65 | 7.400 | 42 | 48 |
| THGT/4/8-500-6/-0,55/0,09 | 1420 / | 710 | 500 | 0,55 / | 0,09 | 1,7 / | 0,65 | 7.900 | 45 | 51 |
| THGT/4/8-500-6/-0,75/0,12 | 1420 / | 710 | 500 | 0,75 / | 0,12 | 2,2 / | 0,85 | 9.800 | 46 | 52 |
| THGT/4/8-500-6/-1,1/0,18 | 1435 / | 715 | 500 | 1,1 / | 0,18 | 2,85 / | 0,85 | 12.000 | 49 | 55 |
| THGT/4/8-560-6/-0,55/0,09 | 1420 / | 710 | 560 | 0,55 / | 0,09 | 1,7 / | 0,65 | 9.300 | 49 | 56 |
| THGT/4/8-560-6/-0,75/0,12 | 1420 / | 710 | 560 | 0,75 / | 0,12 | 2,2 / | 0,85 | 11.926 | 77 | 94 |
| THGT/4/8-560-6/-1,1/0,18 | 1420 / | 710 | 560 | 1,1 / | 0,18 | 2,85 / | 0,85 | 13.787 | 77 | 94 |
| THGT/4/8-560-6/-1,5/0,25 | 1430 / | 715 | 560 | 1,5 / | 0,25 | 3,75 / | 1,15 | 14.857 | 77 | 94 |
| THGT/4/8-560-6/-2,2/0,37 | 1435 / | 715 | 560 | 2,2 / | 0,37 | 5,1 / | 1,6 | 16.900 | 68 | 75 |
| THGT/4/8-630-6/-0,75/0,12 | 1400 / | 675 | 630 | 0,75 / | 0,12 | 2,2 / | 0,85 | 12.400 | 53 | 61 |
| THGT/4/8-630-6/-1,1/0,18 | 1435 / | 715 | 630 | 1,1 / | 0,18 | 2,85 / | 0,85 | 15.500 | 55 | 64 |
| THGT/4/8-630-6/-1,5/0,25 | 1435 / | 715 | 630 | 1,5 / | 0,25 | 3,75 / | 1,15 | 17.600 | 60 | 69 |
| THGT/4/8-630-6/-2,2/0,37 | 1435 / | 715 | 630 | 2,2 / | 0,37 | 5,1 / | 1,6 | 20.600 | 70 | 79 |
| THGT/4/8-630-6/-3/0,55 | 1445 / | 725 | 630 | 2,2 / | 0,37 | 6,5 / | 2,55 | 23.200 | 74 | 83 |
| THGT/4/8-710-5/-1,1/0,18 | 1420 / | 710 | 710 | 1,1 / | 0,18 | 2,85 / | 0,85 | 13.237 | 85 | 108 |
| THGT/4/8-710-5/-1,5/0,25 | 1430 / | 715 | 710 | 1,5 / | 0,25 | 3,75 / | 1,15 | 18.067 | 85 | 108 |
| THGT/4/8-710-7/-2,2/0,37 | 1430 / | 715 | 710 | 2,2 / | 0,37 | 5,1 / | 1,6 | 22.247 | 91 | 114 |
| THGT/4/8-710-7/-3/0,55 | 1445 / | 725 | 710 | 3 / | 0,55 | 6,5 / | 2,55 | 25.273 | 101 | 124 |
| THGT/4/8-710-7/-4/0,75 | 1450 / | 730 | 710 | 4 / | 0,75 | 8,8 / | 3,3 | 28.711 | 127 | 150 |
| THGT/4/8-710-7/-5,5/1,1 | 1450 / | 730 | 710 | 5,5 / | 1,1 | 11,1 / | 3,5 | 32.713 | 135 | 155 |
| THGT/4/8-800-3/-2,2/0,37 | 1430 / | 715 | 800 | 2,2 / | 0,37 | 5,1 / | 1,6 | 28.813 | 99 | 120 |
| THGT/4/8-800-3/-3/0,55 | 1445 / | 725 | 800 | 3 / | 0,55 | 6,5 / | 2,55 | 32.013 | 109 | 130 |
| THGT/4/8-800-3/-4/0,75 | 1450 / | 730 | 800 | 4 / | 0,75 | 8,8 / | 3,3 | 34.922 | 135 | 156 |
| THGT/4/8-800-3/-5,5/1,1 | 1450 / | 730 | 800 | 5,5 / | 1,1 | 11,1 / | 3,5 | 36.376 | 144 | 161 |
| THGT/4/8-800-6/-2,2/0,37 | 1430 / | 715 | 800 | 2,2 / | 0,37 | 5,1 / | 1,6 | 25.061 | 103 | 123 |
| THGT/4/8-800-6/-3/0,55 | 1445 / | 725 | 800 | 3 / | 0,55 | 6,5 / | 2,55 | 29.286 | 113 | 133 |
| THGT/4/8-800-6/-4/0,75 | 1450 / | 730 | 800 | 4 / | 0,75 | 8,8 / | 3,3 | 33.664 | 139 | 159 |
| THGT/4/8-800-6/-5,5/1,1 | 1450 / | 730 | 800 | 5,5 / | 1,1 | 11,1 / | 3,5 | 38.734 | 147 | 164 |
| THGT/4/8-800-6/-7,5/1,5 | 1450 / | 730 | 800 | 7,5 / | 1,5 | 15 / | 4,7 | 40.175 | 147 | 164 |
| THGT/4/8-800-9/-2,2/0,37 | 1430 / | 715 | 800 | 2,2 / | 0,37 | 5,1 / | 1,6 | 18.286 | 106 | 127 |
| THGT/4/8-800-9/-3/0,55 | 1445 / | 725 | 800 | 3 / | 0,55 | 6,5 / | 2,55 | 25.723 | 116 | 137 |
| THGT/4/8-800-9/-4/0,75 | 1450 / | 730 | 800 | 4 / | 0,75 | 8,8 / | 3,3 | 33.664 | 142 | 163 |
| THGT/4/8-800-9/-5,5/1,1 | 1450 / | 730 | 800 | 5,5 / | 1,1 | 11,1 / | 3,5 | 36.990 | 151 | 168 |
| THGT/4/8-800-9/-7,5/1,5 | 1450 / | 730 | 800 | 7,5 / | 1,5 | 15 / | 4,7 | 40.640 | 151 | 168 |
| THGT/4/8-800-9/-3/2,2/0,37 | 1430 / | 715 | 800 | 2,2 / | 0,37 | 5,1 / | 1,6 | 32.239 | 113 | 135 |
| THGT/4/8-800-9/-3/3/0,55 | 1445 / | 725 | 800 | 3 / | 0,55 | 6,5 / | 2,55 | 35.937 | 123 | 145 |
| THGT/4/8-800-9/-4/0,75 | 1450 / | 730 | 800 | 4 / | 0,75 | 8,8 / | 3,3 | 30.549 | 142 | 163 |
| THGT/4/8-800-9/-5,5/1,1 | 1450 / | 730 | 800 | 5,5 / | 1,1 | 11,1 / | 3,5 | 44.427 | 157 | 176 |
| THGT/4/8-800-9/-7,5/1,5 | 1450 / | 730 | 800 | 7,5 / | 1,5 | 15 / | 4,7 | 49.059 | 157 | 176 |
| THGT/4/8-800-9/-3/0,55 | 1445 / | 725 | 900 | 3 / | 0,55 | 6,5 / | 2,55 | 30.422 | 127 | 150 |
| THGT/4/8-800-6/-4/0,75 | 1450 / | 730 | 900 | 4 / | 0,75 | 8,8 / | 3,3 | 33.549 | 153 | 176 |
| THGT/4/8-800-6/-5,5/1,1 | 1450 / | 730 | 900 | 5,5 / | 1,1 | 11,1 / | 3,5 | 39.602 | 162 | 181 |
| THGT/4/8-800-6/-7,5/1,5 | 1450 / | 730 | 900 | 7,5 / | 1,5 | 15 / | 4,7 | 48.756 | 162 | 181 |
| THGT/4/8-800-6/-10/2 | 1454 / | 732 | 900 | 10 / | 2 | 20 / | 7 | 55.846 | 182 | 201 |
| THGT/4/8-800-6/-14/3 | 1459 / | 730 | 900 | 14 / | 3 | 28 / | 10 | 61.132 | 199 | 218 |
| THGT/4/8-800-9/-4/0,75 | 1450 / | 730 | 900 | 4 / | 0,75 | 8,8 / | 3,3 | 32.291 | 158 | 180 |
| THGT/4/8-800-9/-5,5/1,1 | 1450 / | 730 | 900 | 5,5 / | 1,1 | 11,1 / | 3,5 | 35.709 | 166 | 185 |
| THGT/4/8-800-9/-7,5/1,5 | 1450 / | 730 | 900 | 7,5 / | 1,5 | 15 / | 4,7 | 42.544 | 166 | 185 |
| THGT/4/8-800-9/-10/2 | 1454 / | 732 | 900 | 10 / | 2 | 20 / | 7 | 51.570 | 186 | 205 |
| THGT/4/8-800-9/-14/3 | 1459 / | 730 | 900 | 14 / | 3 | 28 / | 10 | 60.430 | 203 | 222 |
| THGT/4/8-800-9/-16,5/3,3 | 1472 / | 735 | 900 | 16,5 / | 3,3 | 31,8 / | 12 | 62.214 | 253 | 272 |
- Caracté (suite)
| Type | Vitesse (tr/mn) | Ø Hélice (mm) | Puisance moteur (kW) | Intensité 400V (A) | Débit (m3/h) | Poids (kg) | ||||
| V1 | V2 | V1 | V2 | V1 | V2 | Virole courte | Virole longue | |||
| THGT/4/8-1000-3/-3/0,55 | 1445 / | 725 | 1000 | 3 / | 0,55 | 6,5 / | 2,55 | 35.567 | 131 | 155 |
| THGT/4/8-1000-3/-4/0,75 | 1450 / | 730 | 1000 | 4 / | 0,75 | 8,8 / | 3,3 | 41.892 | 157 | 181 |
| THGT/4/8-1000-3/-5,5/1,1 | 1450 / | 730 | 1000 | 5,5 / | 1,1 | 11,1 / | 3,5 | 51.852 | 165 | 186 |
| THGT/4/8-1000-3/-7,5/1,5 | 1450 / | 730 | 1000 | 7,5 / | 1,5 | 15 / | 4,7 | 60.805 | 165 | 186 |
| THGT/4/8-1000-3/-10/2 | 1454 / | 732 | 1000 | 10 / | 2 | 20 / | 7 | 65.591 | 185 | 206 |
| THGT/4/8-1000-3/-14/3 | 1459 / | 730 | 1000 | 14 / | 3 | 28 / | 10 | 67.981 | 202 | 223 |
| THGT/4/8-1000-6/-4/0,75 | 1450 / | 730 | 1000 | 4 / | 0,75 | 8,8 / | 3,3 | 33.732 | 162 | 186 |
| THGT/4/8-1000-6/-5,5/1,1 | 1450 / | 730 | 1000 | 5,5 / | 1,1 | 11,1 / | 3,5 | 46.041 | 170 | 191 |
| THGT/4/8-1000-6/-7,5/1,5 | 1450 / | 730 | 1000 | 7,5 / | 1,5 | 15 / | 4,7 | 53.921 | 170 | 191 |
| THGT/4/8-1000-6/-10/2 | 1454 / | 732 | 1000 | 10 / | 2 | 20 / | 7 | 62.352 | 190 | 211 |
| THGT/4/8-1000-6/-14/3 | 1459 / | 730 | 1000 | 14 / | 3 | 28 / | 10 | 74.047 | 207 | 228 |
| THGT/4/8-1000-6/-16,5/3,3 | 1472 / | 735 | 1000 | 16,5 / | 3,3 | 31,8 / | 12 | 75.507 | 257 | 278 |
| THGT/4/8-1000-6/-20/4 | 1470 / | 737 | 1000 | 20 / | 4 | 38 / | 13 | 77.017 | 271 | 292 |
| THGT/4/8-1000-9/-5,5/1,1 | 1450 / | 730 | 1000 | 5,5 / | 1,1 | 11,1 / | 3,5 | 36.456 | 175 | 196 |
| THGT/4/8-1000-9/-7,5/1,5 | 1450 / | 730 | 1000 | 7,5 / | 1,5 | 15 / | 4,7 | 45.408 | 175 | 196 |
| THGT/4/8-1000-9/-10/2 | 1454 / | 732 | 1000 | 10 / | 2 | 20 / | 7 | 57.085 | 195 | 216 |
| THGT/4/8-1000-9/-14/3 | 1459 / | 730 | 1000 | 14 / | 3 | 28 / | 10 | 66.236 | 212 | 233 |
| THGT/4/8-1000-9/-16,5/3,3 | 1472 / | 735 | 1000 | 16,5 / | 3,3 | 31,8 / | 12 | 70.815 | 262 | 283 |
| THGT/4/8-1000-9/-20/4 | 1470 / | 737 | 1000 | 20 / | 4 | 38 / | 13 | 78.324 | 276 | 297 |
| THGT/4/8-1250-3/-7,5/1,5 | 1450 / | 730 | 1250 | 7,5 / | 1,5 | 15 / | 4,7 | 68.793 | 198 | 240 |
| THGT/4/8-1250-3/-10/2 | 1454 / | 732 | 1250 | 10 / | 2 | 20 / | 7 | 75.633 | 218 | 260 |
| THGT/4/8-1250-3/-14/3 | 1459 / | 730 | 1250 | 14 / | 3 | 28 / | 10 | 92.252 | 235 | 277 |
| THGT/4/8-1250-3/-16,5/3,3 | 1472 / | 735 | 1250 | 16,5 / | 3,3 | 31,8 / | 12 | 97.141 | 285 | 327 |
| THGT/4/8-1250-3/-20/4 | 1470 / | 737 | 1250 | 20 / | 4 | 38 / | 13 | 105.868 | 299 | 341 |
| THGT/4/8-1250-3/-27/5,4 | 1476 / | 738 | 1250 | 27 / | 5,4 | 51 / | 20,6 | 114.603 | 375 | 417 |
| THGT/4/8-1250-3/-30/10 | 1480 / | 736 | 1250 | 30 / | 10 | 62 / | 27 | 116.778 | 503 | 545 |
| THGT/4/8-1250-6/-14/3 | 1459 / | 730 | 1250 | 14 / | 3 | 28 / | 10 | 93.199 | 240 | 282 |
| THGT/4/8-1250-6/-16,5/3,3 | 1472 / | 735 | 1250 | 16,5 / | 3,3 | 31,8 / | 12 | 95.063 | 290 | 332 |
| THGT/4/8-1250-6/-20/4 | 1470 / | 737 | 1250 | 20 / | 4 | 38 / | 13 | 98.768 | 304 | 346 |
| THGT/4/8-1250-6/-27/5,4 | 1476 / | 738 | 1250 | 27 / | 5,4 | 51 / | 20,6 | 109.914 | 380 | 422 |
| THGT/4/8-1250-6/-30/10 | 1480 / | 736 | 1250 | 30 / | 10 | 62 / | 27 | 117.001 | 508 | 550 |
| THGT/4/8-1250-9/-14/3 | 1459 / | 730 | 1250 | 14 / | 3 | 28 / | 10 | 68.759 | 246 | 288 |
| THGT/4/8-1250-9/-16,5/3,3 | 1472 / | 735 | 1250 | 16,5 / | 3,3 | 31,8 / | 12 | 77.207 | 296 | 338 |
| THGT/4/8-1250-9/-20/4 | 1470 / | 737 | 1250 | 20 / | 4 | 38 / | 13 | 94.101 | 310 | 352 |
| THGT/4/8-1250-9/-27/5,4 | 1476 / | 738 | 1250 | 27 / | 5,4 | 51 / | 20,6 | 109.733 | 386 | 428 |
| THGT/4/8-1250-9/-30/10 | 1480 / | 736 | 1250 | 30 / | 10 | 62 / | 27 | 117.549 | 514 | 556 |
- Caracteristiques techniques - 6/12 pôles
| Type | Vitesse (tr/mn) | Ø Hélice (mm) | Puisance moteur (kW) | Intensité 400V (A) | Débit (m3/h) | Poids (kg) | ||||
| V1 | V2 | V1 | V2 | V1 | V2 | Virole courte | Virole longue | |||
| THGT/6/12-500-6/-0,55/0,09 | 945 / | 460 | 500 | 0,55 / | 0,09 | 1,65 / | 0,6 | 8.000 | 49 | 55 |
| THGT/6/12-560-6/-0,6/0,12 | 945 / | 460 | 560 | 0,55 / | 0,09 | 1,65 / | 0,6 | 11.200 | 53 | 60 |
| THGT/6/12-630-6/-0,55/0,09 | 945 / | 460 | 630 | 0,55 / | 0,09 | 1,65 / | 0,6 | 13.000 | 55 | 64 |
| THGT/6/12-630-6/-0,75/0,18 | 945 / | 460 | 630 | 0,75 / | 0,18 | 2,2 / | 0,8 | 14.900 | 60 | 69 |
| THGT/6/12-630-6/-1,1/0,18 | 945 / | 465 | 630 | 1,1 / | 0,18 | 3,2 / | 1,2 | 16.000 | 70 | 79 |
| THGT/6/12-710-7/-1,1/0,18 | 950 / | 465 | 710 | 1,1 / | 0,18 | 3,1 / | 1,1 | 19.037 | 119 | 142 |
| THGT/6/12-710-7/-1,5/0,25 | 960 / | 475 | 710 | 1,5 / | 0,25 | 4,1 / | 1,55 | 20.811 | 120 | 143 |
| THGT/6/12-800-3/-1,1/0,18 | 950 / | 465 | 800 | 1,1 / | 0,18 | 3,1 / | 1,1 | 23.151 | 127 | 148 |
| THGT/6/12-800-3/-1,5/0,25 | 960 / | 475 | 800 | 1,5 / | 0,25 | 4,1 / | 1,55 | 24.117 | 128 | 149 |
| THGT/6/12-800-6/-1,1/0,18 | 950 / | 465 | 800 | 1,1 / | 0,18 | 3,1 / | 1,1 | 22.355 | 131 | 151 |
| THGT/6/12-800-6/-1,5/0,25 | 960 / | 475 | 800 | 1,5 / | 0,25 | 4,1 / | 1,55 | 24.763 | 132 | 152 |
| THGT/6/12-800-6/-2,2/0,37 | 960 / | 475 | 800 | 2,2 / | 0,37 | 5,9 / | 2,3 | 26.681 | 133 | 153 |
- Caracté (suite)
| Type | Vitesse (tr/mn) | Ø Hélice (mm) | Puisance moteur (kW) | Intensité 400V (A) | Débit (m3/h) | Poids (kg) | ||||
| V1 | V2 | V1 | V2 | V1 | V2 | Virole courte | Virole longue | |||
| THGT/6/12-800-9/-1,1/0,18 | 950 / | 465 | 800 | 1,1 / | 0,18 | 3,1 / | 1,1 | 20.301 | 134 | 155 |
| THGT/6/12-800-9/-1,5/0,25 | 960 / | 475 | 800 | 1,5 / | 0,25 | 4,1 / | 1,55 | 23.360 | 135 | 156 |
| THGT/6/12-800-9/-2,2/0,37 | 960 / | 475 | 800 | 2,2 / | 0,37 | 5,9 / | 2,3 | 25.639 | 136 | 157 |
| THGT/6/12-800-9/-3/0,55 | 970 / | 475 | 800 | 3 / | 0,55 | 7,4 / | 2,7 | 26.151 | 140 | 157 |
| THGT/6/12-900-3/-1,1/0,18 | 950 / | 465 | 900 | 1,1 / | 0,18 | 3,1 / | 1,1 | 26.512 | 141 | 163 |
| THGT/6/12-900-3/-1,5/0,25 | 960 / | 475 | 900 | 1,5 / | 0,25 | 4,1 / | 1,55 | 29.448 | 142 | 164 |
| THGT/6/12-900-3/-2,2/0,37 | 960 / | 475 | 900 | 2,2 / | 0,37 | 5,9 / | 2,3 | 32.527 | 143 | 165 |
| THGT/6/12-900-6/-1,1/0,18 | 960 / | 475 | 900 | 1,1 / | 0,18 | 3,1 / | 1,1 | 22.500 | 145 | 168 |
| THGT/6/12-900-6/-1,5/0,25 | 960 / | 475 | 900 | 1,5 / | 0,25 | 4,1 / | 1,55 | 26.312 | 146 | 169 |
| THGT/6/12-900-6/-2,2/0,37 | 960 / | 475 | 900 | 2,2 / | 0,37 | 5,9 / | 2,3 | 32.378 | 147 | 170 |
| THGT/6/12-900-6/-3/0,55 | 970 / | 475 | 900 | 3 / | 0,55 | 7,4 / | 2,7 | 37.084 | 151 | 170 |
| THGT/6/12-900-6/-4/0,65 | 970 / | 475 | 900 | 4/0,65 | 10 / | 3,5 | 39.502 | 199 | 218 | |
| THGT/6/12-900-9/-1,5/0,25 | 960 / | 475 | 900 | 1,5 / | 0,25 | 4,1 / | 1,55 | 21.444 | 151 | 173 |
| THGT/6/12-900-9/-2,2/0,37 | 960 / | 475 | 900 | 2,2 / | 0,37 | 5,9 / | 2,3 | 28.270 | 152 | 174 |
| THGT/6/12-900-9/-3/0,55 | 970 / | 475 | 900 | 3 / | 0,55 | 7,4 / | 2,7 | 34.278 | 155 | 174 |
| THGT/6/12-900-9/-4/0,65 | 970 / | 475 | 900 | 4 / | 0,65 | 10 / | 3,5 | 40.156 | 203 | 222 |
| THGT/6/12-900-9/-6/1,2 | 960 / | 480 | 900 | 6 / | 1,2 | 14,4 / | 5,5 | 43.748 | 203 | 222 |
| THGT/6/12-1000-3/-1,1/0,18 | 960 / | 475 | 1000 | 1,1 / | 0,18 | 3,1 / | 1,1 | 26.000 | 149 | 173 |
| THGT/6/12-1000-3/-1,5/0,25 | 960 / | 475 | 1000 | 1,5 / | 0,25 | 4,1 / | 1,55 | 32.472 | 150 | 174 |
| THGT/6/12-1000-3/-2,2/0,37 | 960 / | 475 | 1000 | 2,2 / | 0,37 | 5,9 / | 2,3 | 40.733 | 151 | 175 |
| THGT/6/12-1000-3/-3/0,55 | 970 / | 475 | 1000 | 3 / | 0,55 | 7,4 / | 2,7 | 43.855 | 154 | 175 |
| THGT/6/12-1000-3/-4/0,65 | 970 / | 475 | 1000 | 4 / | 0,65 | 10 / | 3,5 | 45.409 | 202 | 223 |
| THGT/6/12-1000-6/-1,5/0,25 | 960 / | 475 | 1000 | 1,5 / | 0,25 | 4,1 / | 1,55 | 30.765 | 155 | 179 |
| THGT/6/12-1000-6/-2,2/0,37 | 960 / | 475 | 1000 | 2,2 / | 0,37 | 5,9 / | 2,3 | 36.014 | 156 | 180 |
| THGT/6/12-1000-6/-3/0,55 | 970 / | 475 | 1000 | 3 / | 0,55 | 7,4 / | 2,7 | 41.634 | 159 | 180 |
| THGT/6/12-1000-6/-4/0,65 | 970 / | 475 | 1000 | 4 / | 0,65 | 10 / | 3,5 | 49.439 | 207 | 228 |
| THGT/6/12-1000-6/-6/1,2 | 960 / | 480 | 1000 | 6 / | 1,2 | 14,4 / | 5,5 | 50.413 | 207 | 228 |
| THGT/6/12-1000-6/-7,5/1,5 | 960 / | 480 | 1000 | 7,5 / | 1,5 | 17,8 / | 6,7 | 51.421 | 207 | 228 |
| THGT/6/12-1000-9/-2,2/0,37 | 960 / | 475 | 1000 | 2,2 / | 0,37 | 5,9 / | 2,3 | 30.322 | 161 | 185 |
| THGT/6/12-1000-9/-3/0,55 | 970 / | 475 | 1000 | 3 / | 0,55 | 7,4 / | 2,7 | 38.097 | 164 | 185 |
| THGT/6/12-1000-9/-4/0,65 | 970 / | 475 | 1000 | 4 / | 0,65 | 10 / | 3,5 | 44.203 | 212 | 233 |
| THGT/6/12-1000-9/-6/1,2 | 960 / | 480 | 1000 | 6 / | 1,2 | 14,4 / | 5,5 | 52.267 | 212 | 233 |
| THGT/6/12-1000-9/-7,5/1,5 | 960 / | 480 | 1000 | 7,5 / | 1,5 | 17,8 / | 6,7 | 54.771 | 212 | 233 |
| THGT/6/12-1250-3/-2,2/0,37 | 960 / | 475 | 1250 | 2,2 / | 0,37 | 5,9 / | 2,3 | 46.024 | 184 | 226 |
| THGT/6/12-1250-3/-3/0,55 | 970 / | 475 | 1250 | 3 / | 0,55 | 7,4 / | 2,7 | 50.581 | 187 | 229 |
| THGT/6/12-1250-3/-4/0,65 | 970 / | 475 | 1250 | 4 / | 0,65 | 10 / | 3,5 | 58.399 | 235 | 277 |
| THGT/6/12-1250-3/-6/1,2 | 960 / | 480 | 1250 | 6 / | 1,2 | 14,4 / | 5,5 | 70.730 | 235 | 277 |
| THGT/6/12-1250-3/-7,5/1,5 | 960 / | 480 | 1250 | 7,5 / | 1,5 | 17,8 / | 6,7 | 75.091 | 235 | 277 |
| THGT/6/12-1250-3/-9/1,8 | 960 / | 480 | 1250 | 9 / | 1,8 | 21,7 / | 8 | 78.000 | 255 | 297 |
| THGT/6/12-1250-6/-4/0,65 | 970 / | 475 | 1250 | 4 / | 0,65 | 10 / | 3,5 | 56.848 | 240 | 282 |
| THGT/6/12-1250-6/-6/1,2 | 960 / | 480 | 1250 | 6 / | 1,2 | 14,4 / | 5,5 | 69.660 | 240 | 282 |
| THGT/6/12-1250-6/-7,5/1,5 | 960 / | 480 | 1250 | 7,5 / | 1,5 | 17,8 / | 6,7 | 73.379 | 240 | 282 |
| THGT/6/12-1250-6/-9/1,8 | 960 / | 480 | 1250 | 9 / | 1,8 | 21,7 / | 8 | 78.104 | 260 | 302 |
| THGT/6/12-1250-6/-12/2,4 | 960 / | 480 | 1250 | 12 / | 2,4 | 28,9 / | 10,7 | 91.189 | 300 | 342 |
| THGT/6/12-1250-6/-17,5/3,5 | 960 / | 480 | 1250 | 17,5 / | 3,5 | 40 / | 14,5 | 98.000 | 368 | 410 |
| THGT/6/12-1250-9/-9/1,8 | 960 / | 480 | 1250 | 9 / | 1,8 | 21,7 / | 8 | 78.466 | 266 | 308 |
| THGT/6/12-1250-9/-12/2,4 | 960 / | 480 | 1250 | 12 / | 2,4 | 28,9 / | 10,7 | 89.563 | 306 | 348 |
| THGT/6/12-1250-9/-17,5/3,5 | 960 / | 480 | 1250 | 17,5 / | 3,5 | 40 / | 14,5 | 109.260 | 374 | 416 |
| THGT/6/12-1250-9/-24/6 | 960 / | 480 | 1250 | 24 / | 6 | 54,2 / | 23,5 | 109.260 | 502 | 544 |

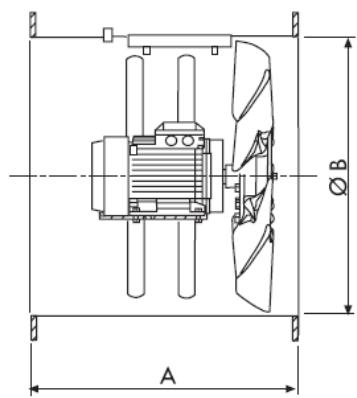

Dimensions (mm)
THGT-400 à THGT-630
virole courte
virole longue

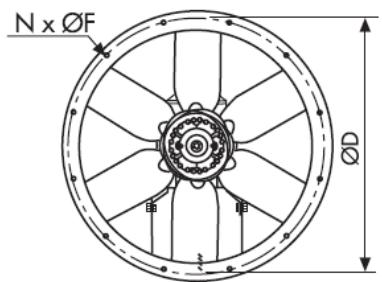

| Diamètre | AC | AL | B | C | D | E | F | N |
| /4 - /6 | /4 - /6 | /4 - /6 | ||||||
| 400 | 250 | 470 | 400 | 415 | 450 | 487 | 12 | 8 |
| 450 | 250 | 470 | 450 | 430 | 500 | 537 | 12 | 8 |
| 500 | 250 | 470 | 500 | 440 | 560 | 595 | 12 | 12 |
| 560 | 250 | 470 | 560 | 440 | 620 | 664 | 12 | 12 |
| 630 | 250 | 470 | 630 | 440 | 690 | 735 | 12 | 12 |
THGT-710 à THGT-1250 (virole courte)
THGT-710 à THGT-1250 (virole longue)
| Modèle | A | Ø B | Cmax. | D | Ø E | Ø F | N | |
| Virole courte | Virole longue | |||||||
| THGT-710 | 270 | 650 | 710 | 512 | 770 | 815 | 12 | 16 |
| THGT-800 | 380 | 650 | 800 | 622 | 860 | 905 | 12 | 16 |
| THGT-900 | 420 | 750 | 900 | 737 | 970 | 1005 | 15 | 16 |
| THGT-1000 | 450 | 780 | 1000 | 767 | 1070 | 1105 | 15 | 16 |
| THGT-1250 | 500 | 1150 | 1250 | 985 | 1320 | 1355 | 15 | 20 |

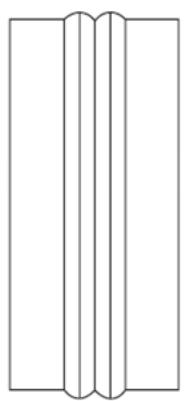

Accessoires de montage - Mise en œuvre
Grille panier DEF-DES
Grille plate DEF-ASP
Manchette couple ACOP Bride
Conduit
Grille plate / DEF - ASP
- Manchettes souples / ACOP
Accessoires de montage

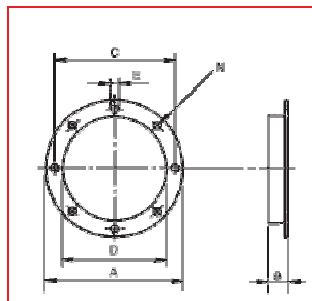

Brides - BRIDE
| Type | Ø A | B | Ø C | Ø D | Ø E | Num. taladros |
| 500 | 595 | 69 | 560 | 500 | 12 | 12 |
| 560 | 655 | 69 | 620 | 560 | 12 | 12 |
| 630 | 725 | 69 | 690 | 630 | 12 | 12 |
| 710 | 806 | 69 | 770 | 710 | 12 | 16 |
| 800 | 896 | 69 | 860 | 800 | 12 | 16 |
| 900 | 1006 | 100 | 970 | 900 | 12 | 16 |
| 1000 | 1105 | 65 | 1070 | 1000 | 15 | 16 |
| 1250 | 1355 | 65 | 1320 | 1250 | 15 | 20 |
Dimensions en mm Manchettes couples - ACOP
| Type | Ø A | B |
| 400 | 400 | 160 |
| 450 | 450 | 160 |
| 500 | 500 | 300 |
| 560 | 560 | 300 |
| 630 | 630 | 300 |
| 710 | 710 | 300 |
| 800 | 800 | 300 |
| 900 | 900 | 300 |
| 1000 | 1000 | 300 |
| 1250 | 1250 | 300 |

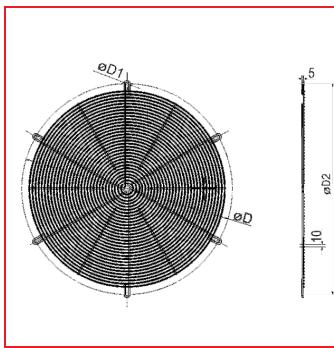

lates - DEF-ASP
| Type | D | D1 | D2 | Nbre de trou |
| 400 | 450 | 12 | 400 | 4 |
| 450 | 500 | 12 | 440 | 4 |
| 500 | 560 | 12 | 500 | 6 |
| 560 | 620 | 12 | 560 | 6 |
| 630 | 690 | 12 | 640 | 6 |
| 710 | 770 | 12 | 720 | 8 |
| 800 | 860 | 12 | 810 | 8 |
| 900 | 970 | 12 | 910 | 8 |
| 1000 | 1070 | 12 | 1010 | 8 |
| 1250 | 1320 | 12 | 1260 | 10 |
anier - DEF-DES
Dimensions en mm
| Type | Ø A | Ø B | Arrière plan Ø D | Ø D | Fixation Ø E | Nbre de trou |
| 500 | 480 | 180 | 300 | 560 | 12 | 6 |
| 560 | 540 | 200 | 330 | 620 | 12 | 6 |
| 630 | 610 | 230 | 370 | 690 | 12 | 6 |
| 710 | 690 | 250 | 420 | 770 | 12 | 8 |
| 800 | 780 | 290 | 460 | 860 | 12 | 8 |
| 900 | 880 | 310 | 540 | 970 | 12 | 8 |
| 1000 | 980 | 330 | 620 | 1070 | 12 | 8 |
| 1250 | 1230 | 380 | 800 | 1320 | 12 | 10 |

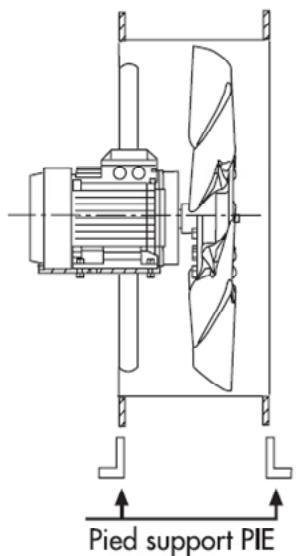

Accessoires de montage
Pour montage vertical
Pour montage horizontal
| Type | A | B | C | D | E | F | G | J | Nbre de trou |
| 500 | 425 | 315 | 12 | 315 | 12 | 14 | 24 | 135 | 2 |
| 560 | 475 | 355 | 12,5 | 355 | 12,5 | 17 | 30 | 155 | 2 |
| 630 | 520 | 400 | 12,5 | 400 | 12,5 | 17 | 30 | 175 | 2 |
| 710 | 480 | 2x240 | 14 | 433 | 15 | 22 | 45 | 135 | 3 |
| 800 | 600 | 3x185 | 12 | 473 | 12 | 32 | 50 | 155 | 4 |
| 900 | 840 | 4x185 | 16 | 540 | 16 | 30 | 60 | 290 | 5 |
| 1000 | 950 | 5x176 | 13 | 573 | 13 | 35 | 60 | 300 | 6 |
| 1250 | 1100 | 5x206 | 13 | 714 | 13 | 35 | 60 | 280 | 6 |
Dimensions en mm
| Type | A | B | C | D | E | F | G | H |
| 500 | 440 | 350 | 12 | 345 | 2x175 | 20 | 40 | 160 |
| 560 | 490 | 380 | 12 | 375 | 2x190 | 20 | 40 | 167 |
| 630 | 532 | 486 | 12 | 406 | 3x162 | 20 | 40 | 180 |
| 710 | 500 | 430 | 13 | 468 | 4x107,5 | 30 | 45 | 180 |
| 800 | 532 | 486 | 12 | 490 | 3x162 | 20 | 40 | 165 |
| 900 | 864 | 840 | 15 | 562 | 4x200 | 40 | 60 | 322 |
| 1000 | 974 | 880 | 13 | 633 | 4x220 | 40 | 60 | 360 |
| 1250 | 1004 | 940 | 13 | 745 | 4x235 | 30 | 50 | 290 |
Dimensions en mm
Tableau de sélection
| Type | Bride | ManchetteSouple | Grille à l'aspiration (côte hélice) | Grille au refoulement (côte moteur) | Pieds support |
| 400 | Brida acoplamento-400 | Acop. Elas. TGT/THGT-400 | Def. asp. TGT/THGT-400 | Def. des. TGT/THGT-400 | PIE-400 |
| 450 | Brida acoplamento-450 | Acop. Elas. TGT/THGT-450 | Def. asp. TGT/THGT-450 | Def. des. TGT/THGT-450 | PIE-450 |
| 500 | Brida acoplamento-500 | Acop. Elas. TGT/THGT-500 | Def. asp. TGT/THGT-500 | Def. des. TGT/THGT-500 | PIE-500 |
| 560 | Aro brida TGT/THGT-560 | Acop. Elas. TGT/THGT-560 | Def. asp. TGT/THGT-560 | Def. des. TGT/THGT-560 | Pie sop. TGT/THGT-560 |
| 630 | Aro brida TGT/THGT-630 | Acop. Elas. TGT/THGT-630 | Def. asp. TGT/THGT-630 | Def. des. TGT/THGT-630 | Pie sop. TGT/THGT-630 |
| 710 | Aro brida TGT/THGT-710 | Acop. Elas. TGT/THGT-710 | DEF-710 T Aspir. | Def. des. TGT/THGT-710 | Pie sop. TGT/THGT-710 |
| 800 | Aro brida TGT/THGT-800 | Acop. Elas. TGT/THGT-800 | Def. asp. TGT/THGT-800 | DEF-800 T Desc. | Pie sop. TGT/THGT-800 |
| 900 | Aro brida TGT/THGT-900 | Acop. Elas. TGT/THGT-900 | Def asp. TGT/THGT-900 | Def. des. TGT/THGT-900 | Pie sop. TGT/THGT-900 |
| 1000 | Aro brida TGT/THGT-1000 | Acop. Elas. TGT/THGT-1000 | Def asp. TGT/THGT-1000 | Def. des. TGT/THGT-1000 | Pie sop. TGT/THGT-1000 |
| 1250 | Aro brida TGT/THGT-1250 | Acop. Elas. TGT/THGT-1250 | Def asp. TGT/THGT-1250 | Def. des. TGT/THGT-1250 | Pie sop. TGT/THGT-1250 |

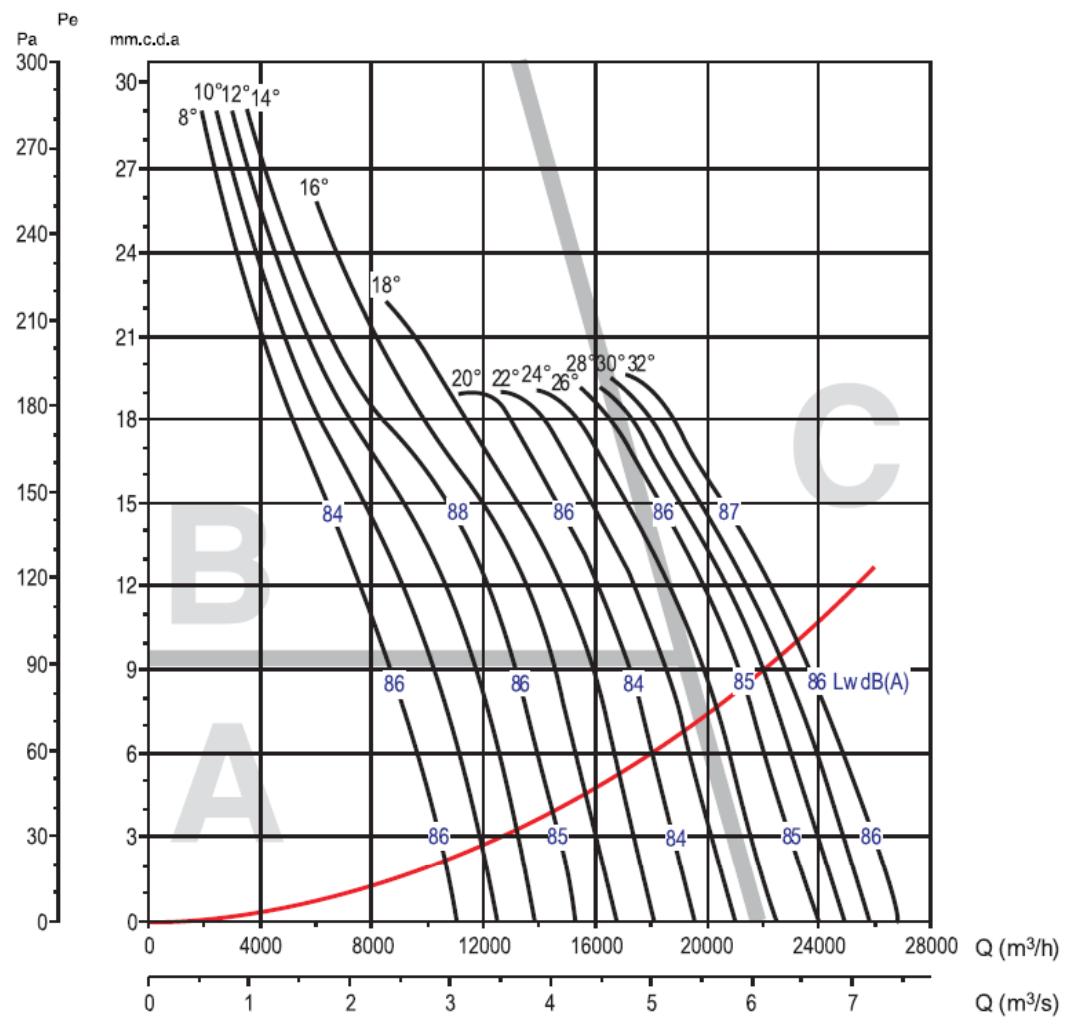

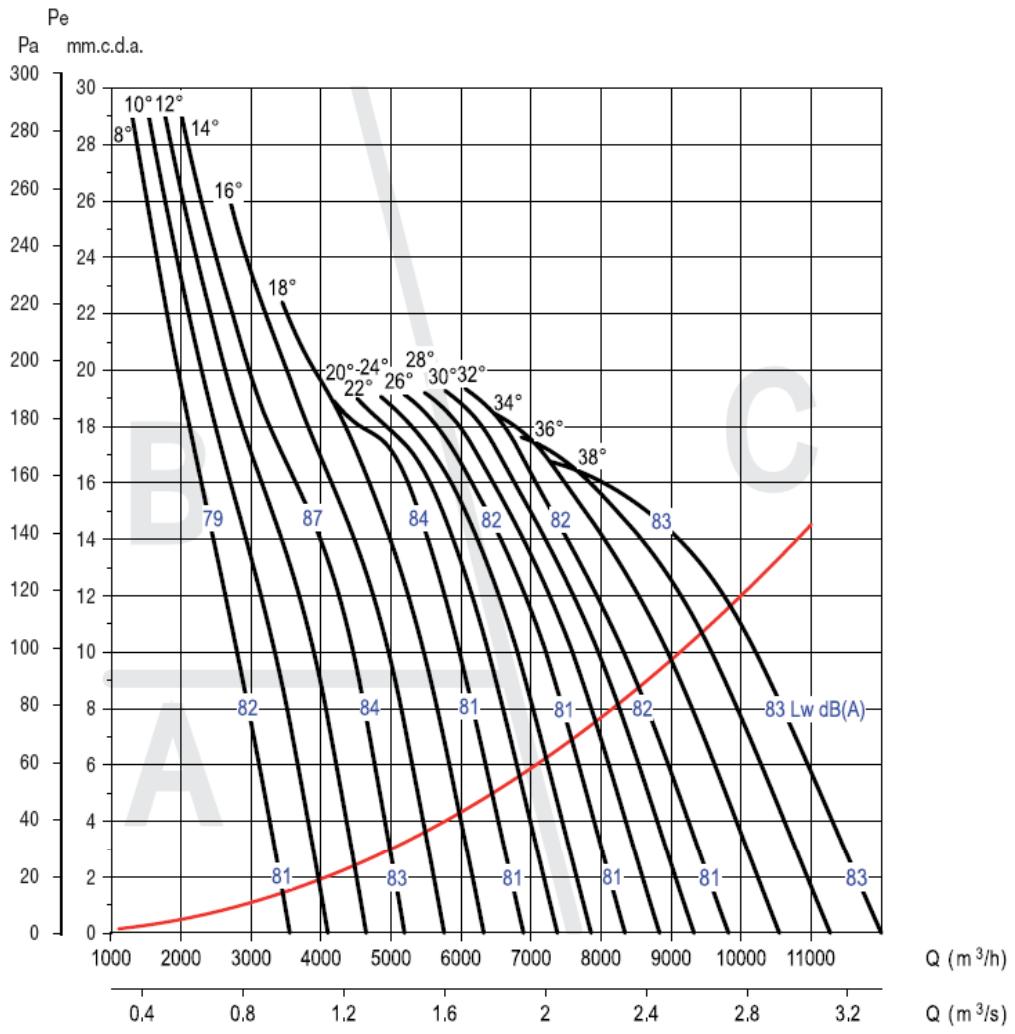

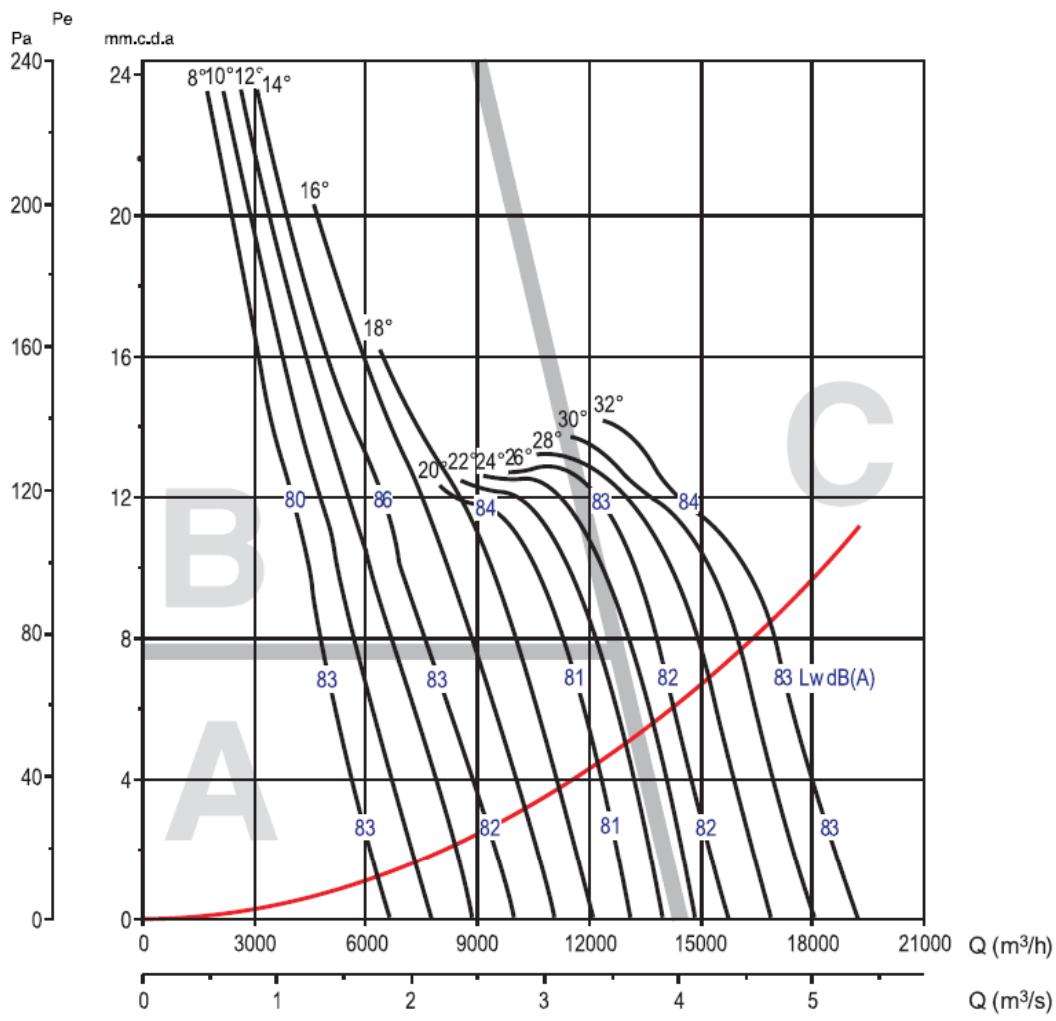

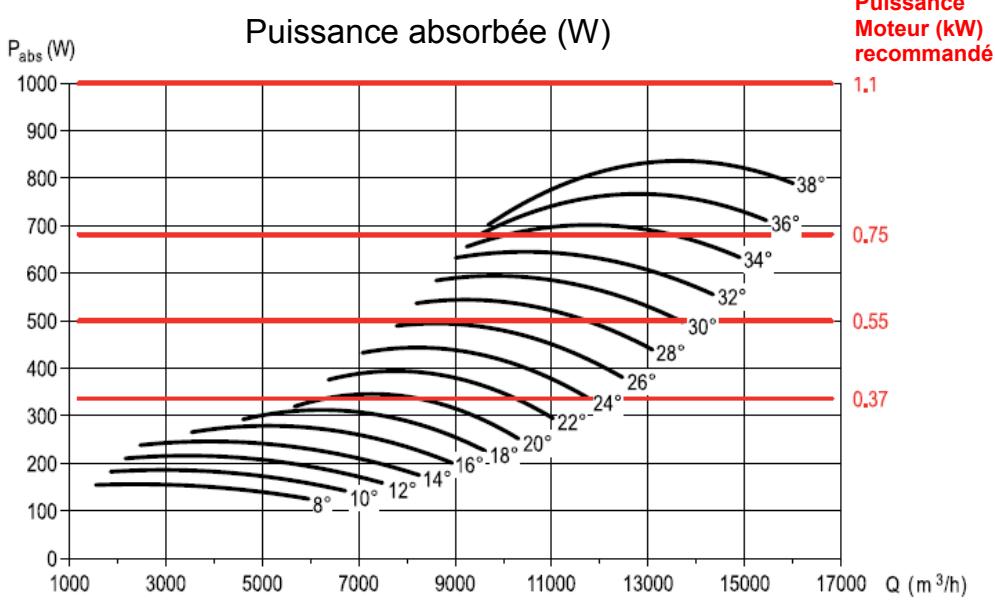

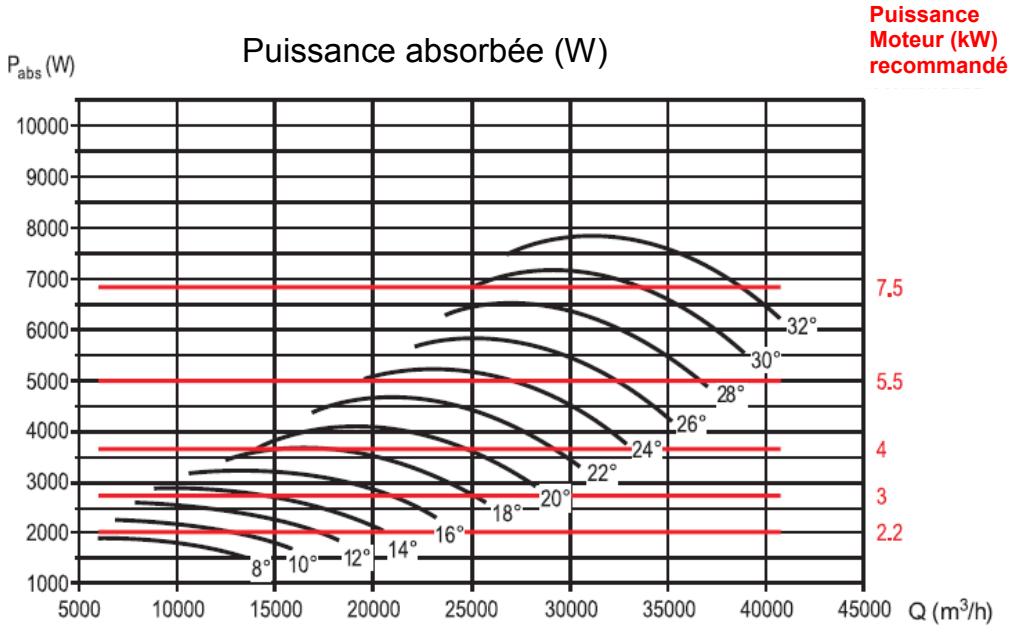

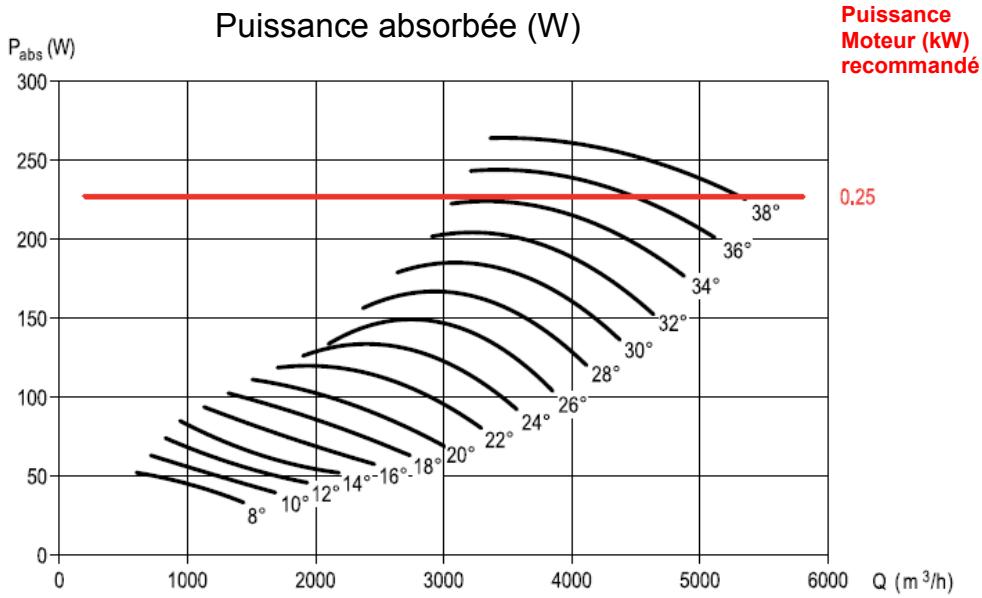

Courbes caractéristiques

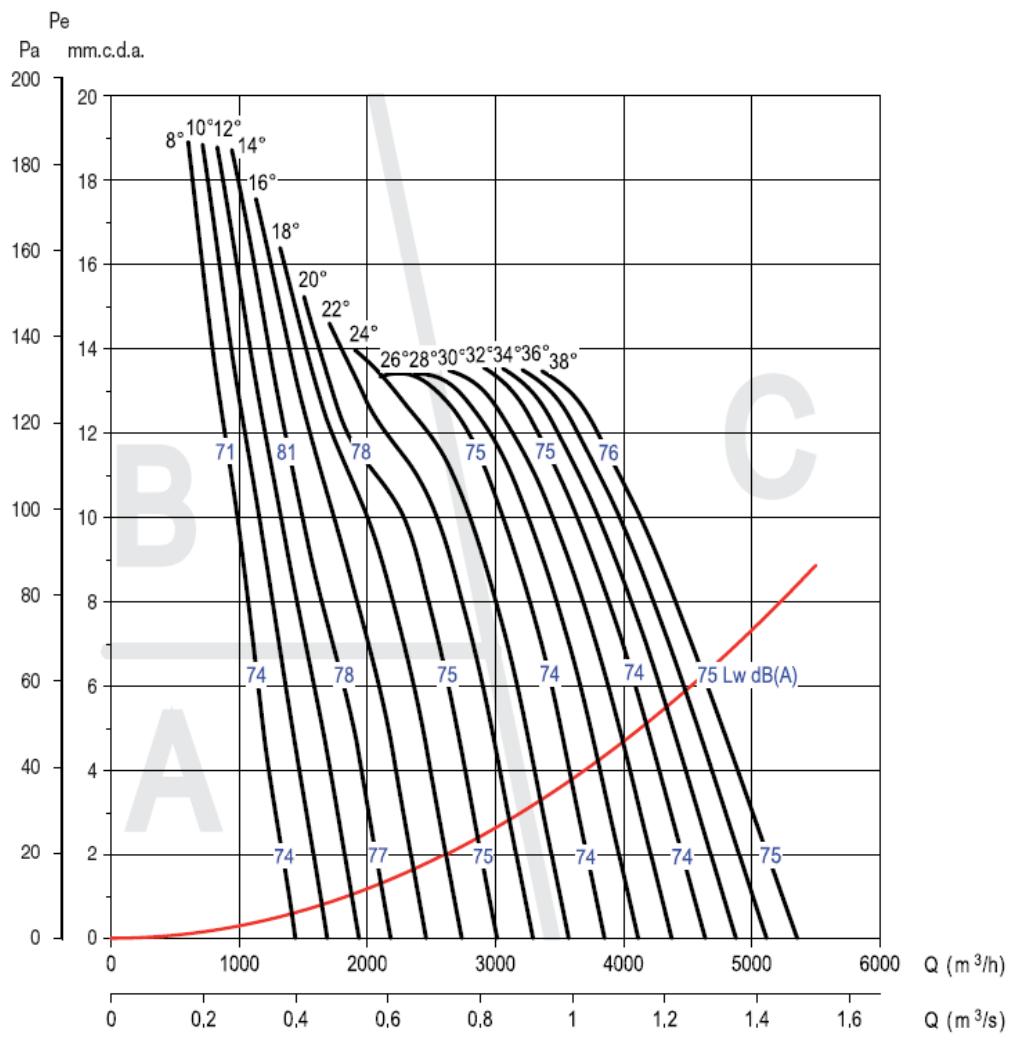

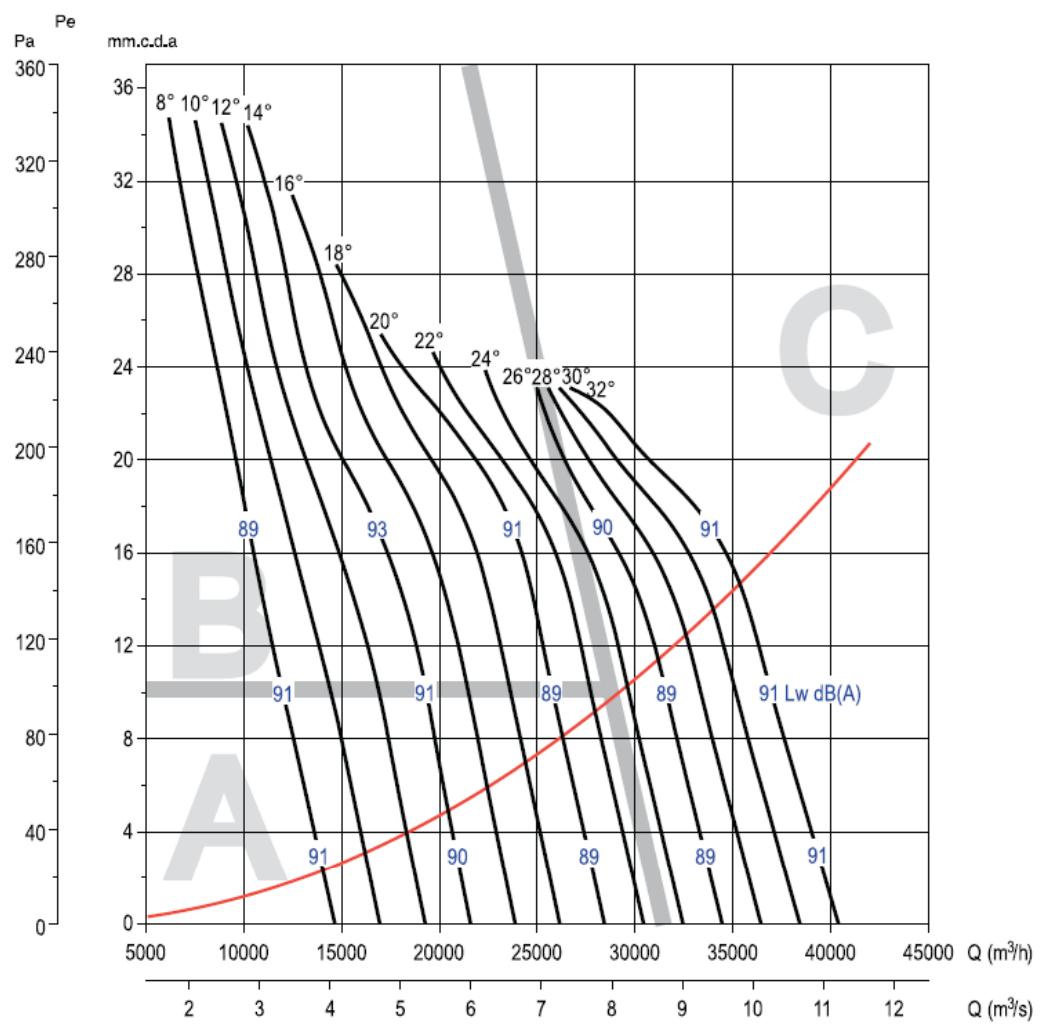

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 400 |
| Nombre de pales | 6 |
THGT/4-400-6/ kW TGT/4-400-6/ kW
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

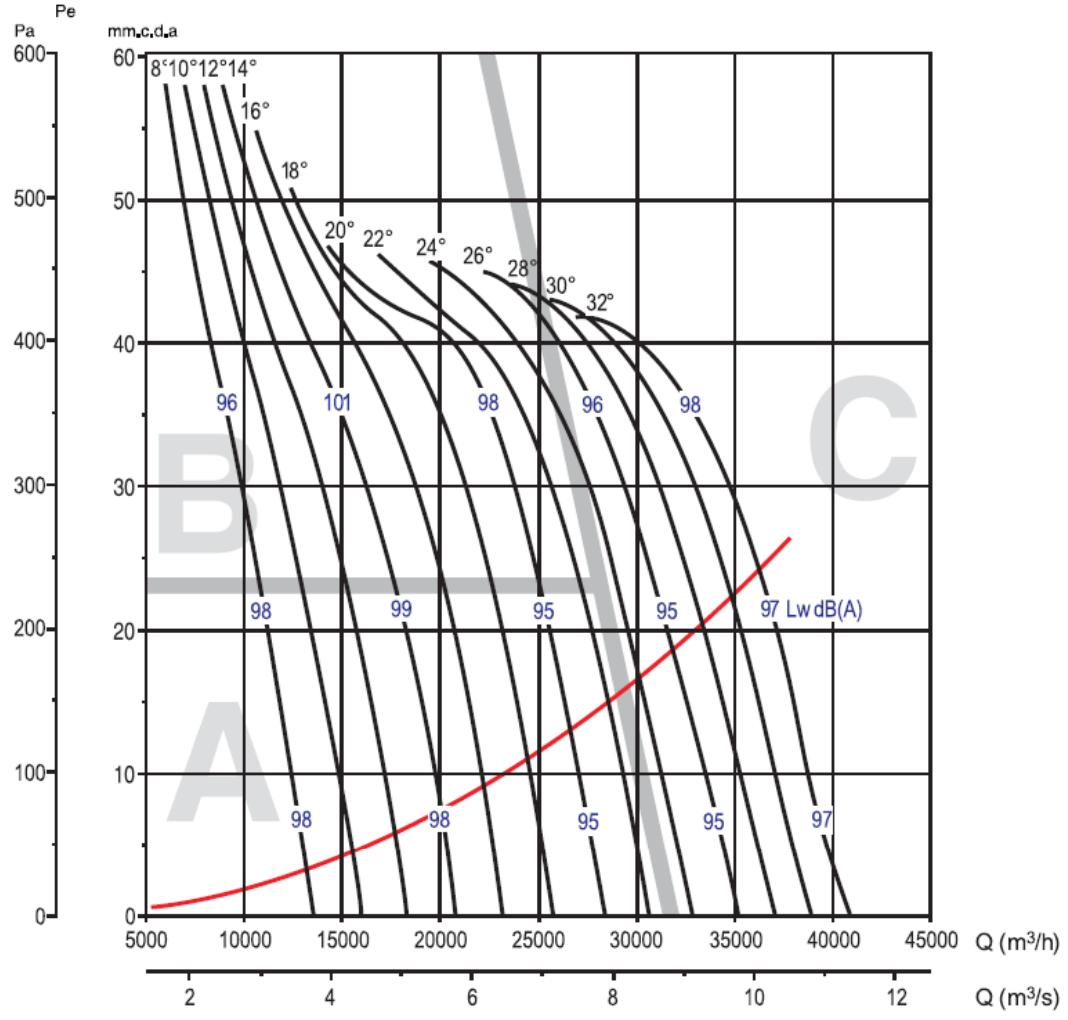

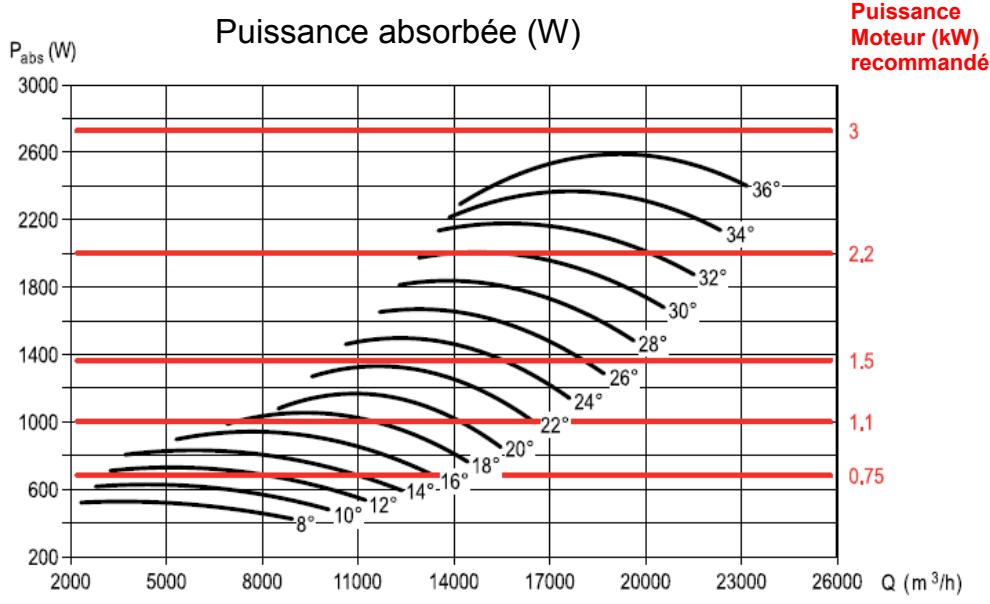

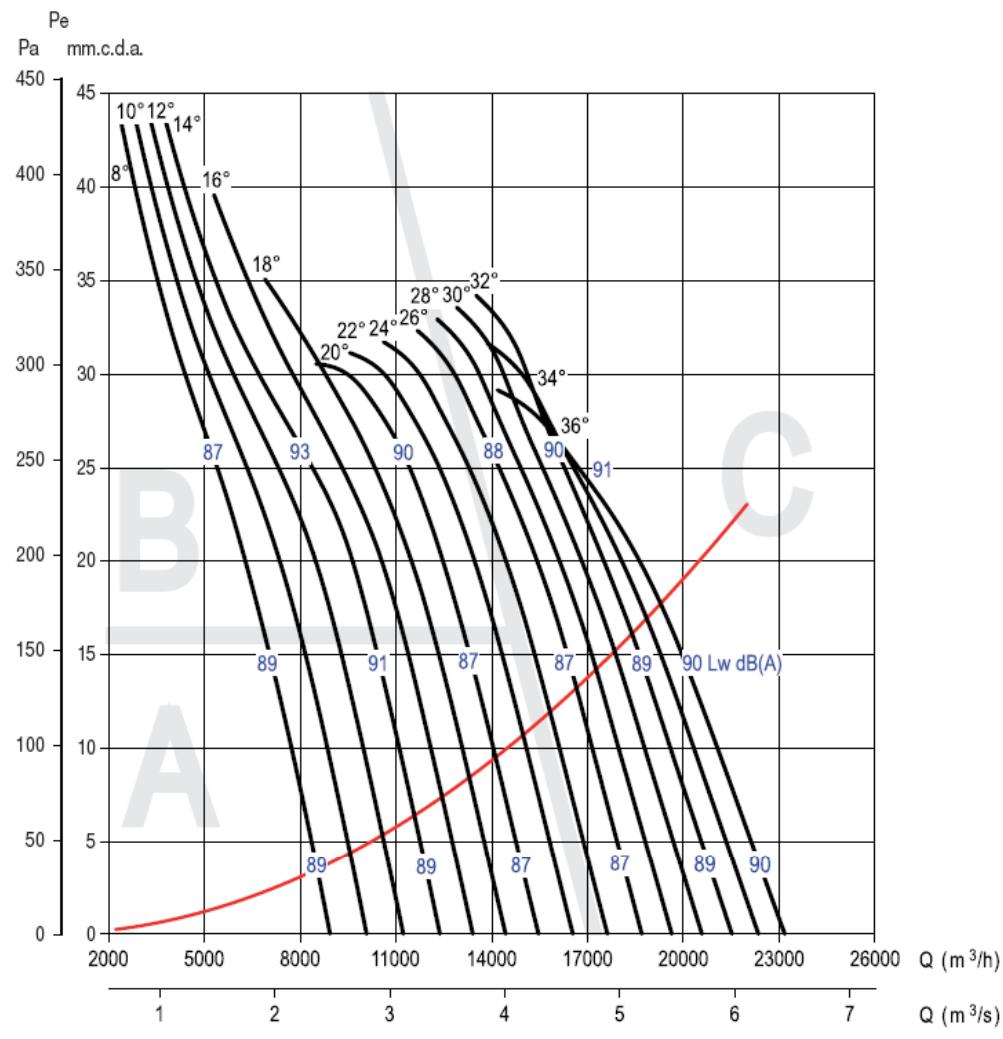

Courbes caractéristiques

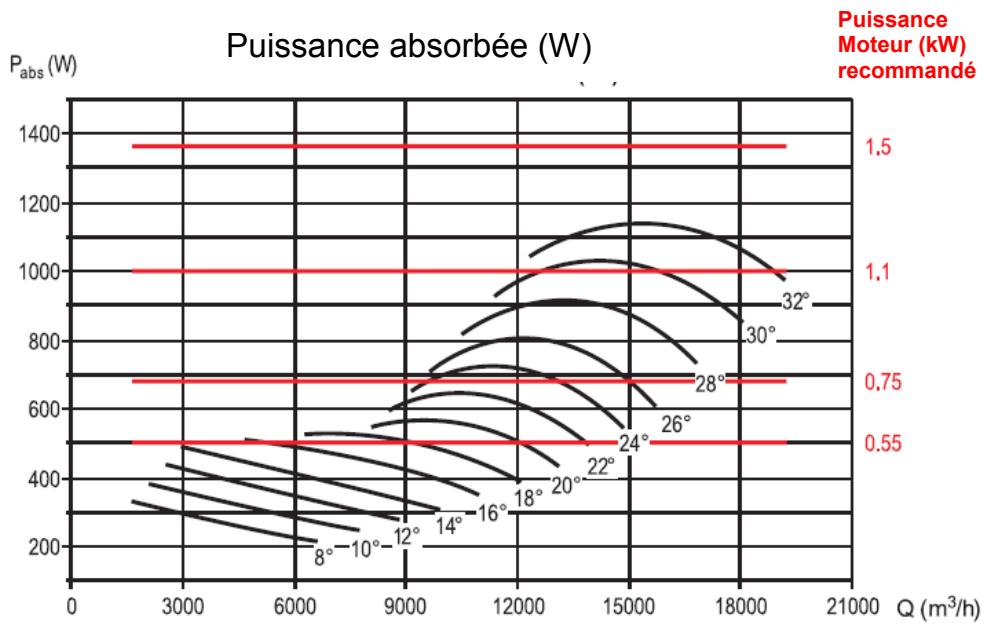

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 450 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
(*) Uniquement Série TGT

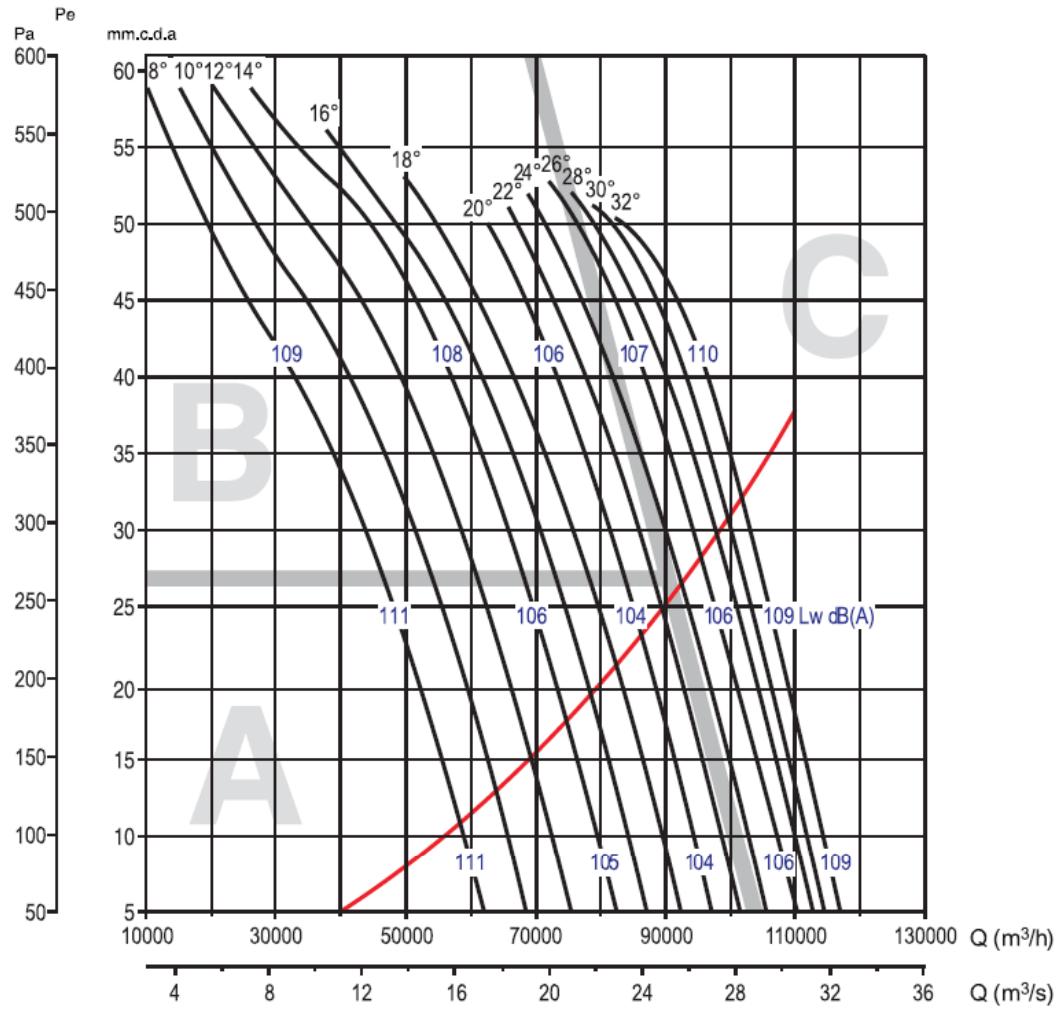

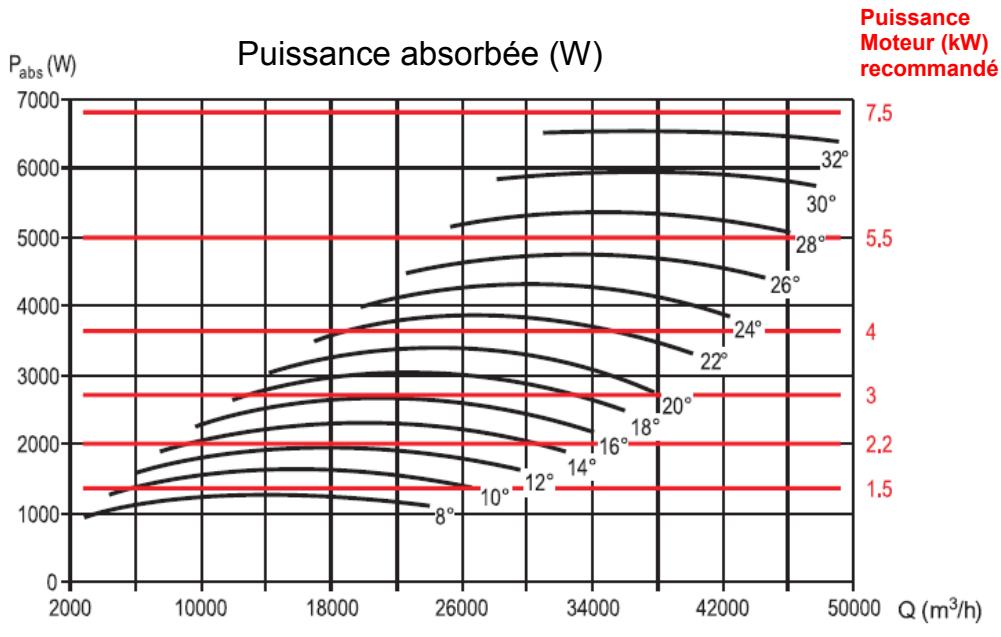

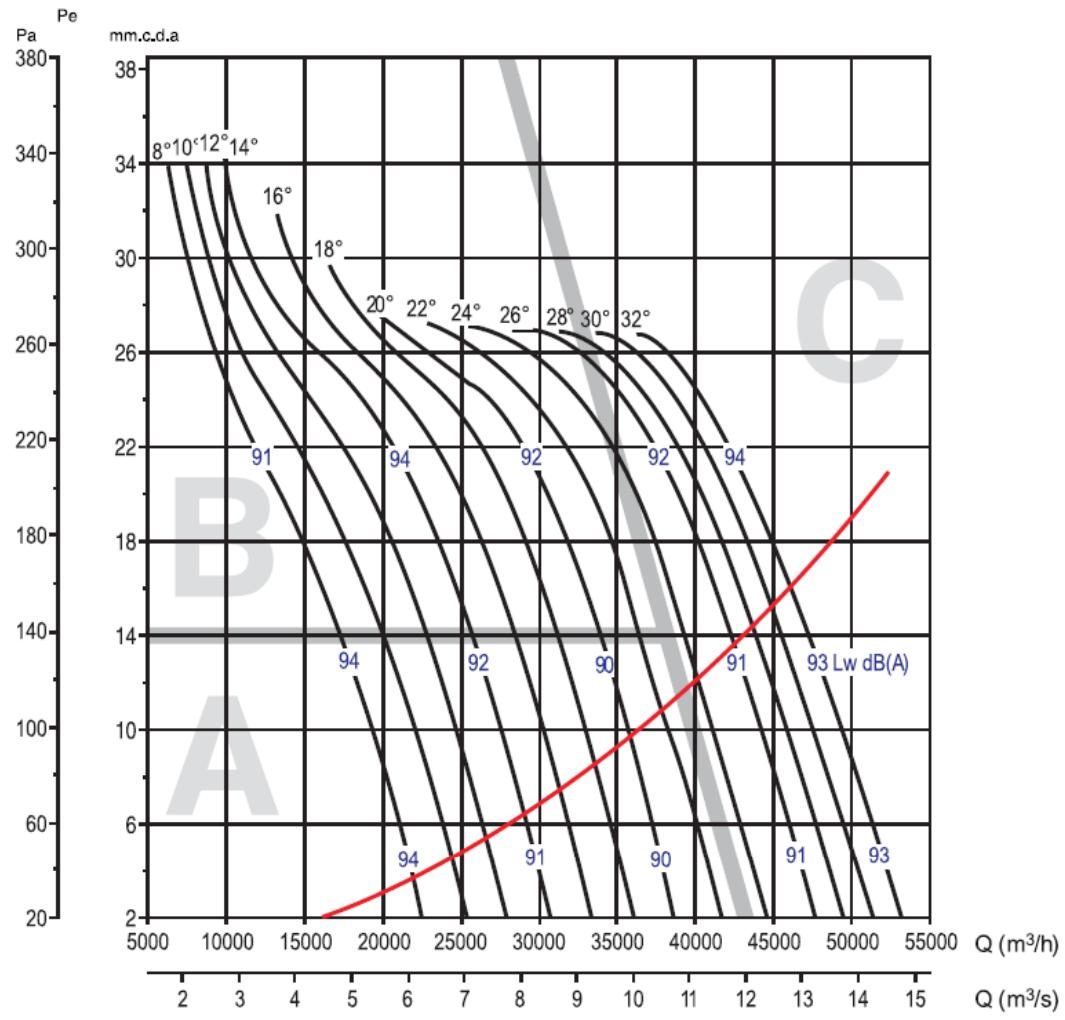

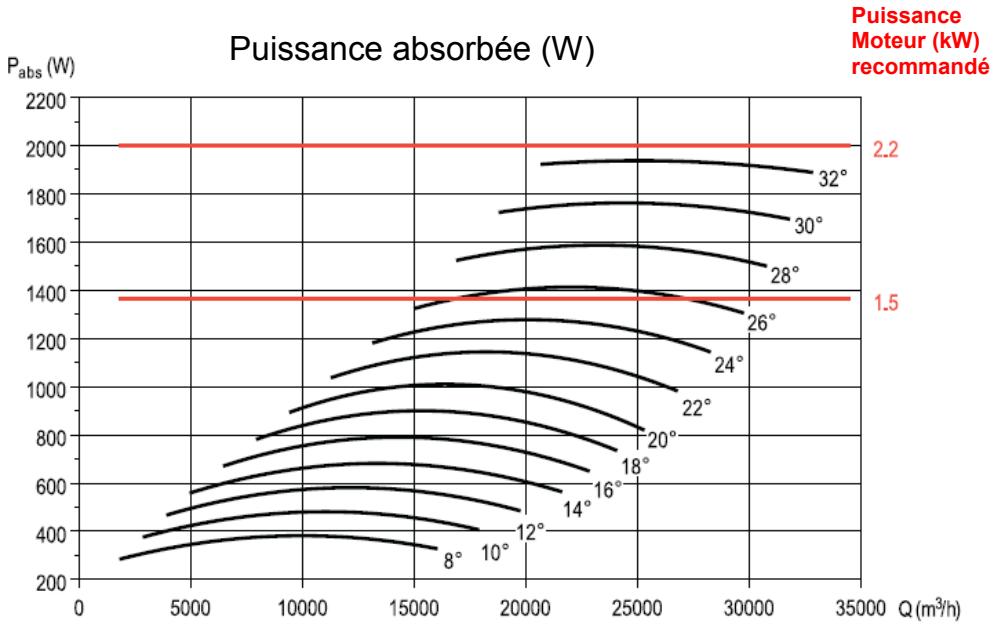

Courbes caractéristiques

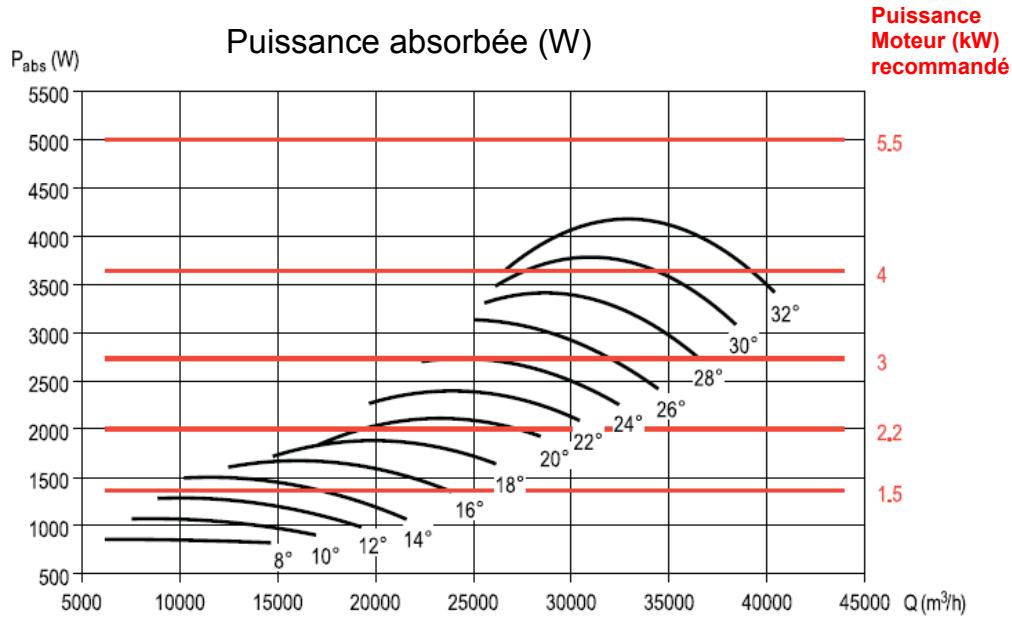

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 500 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

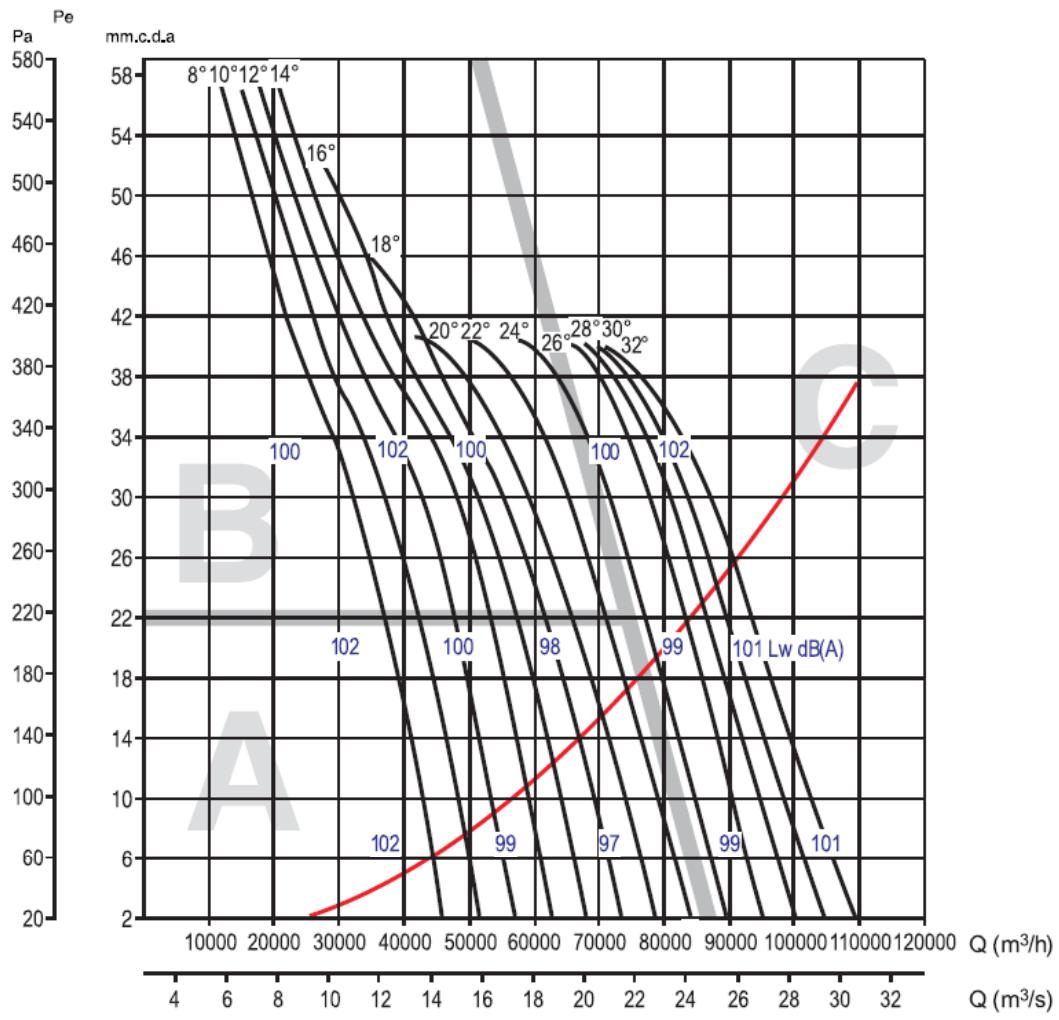

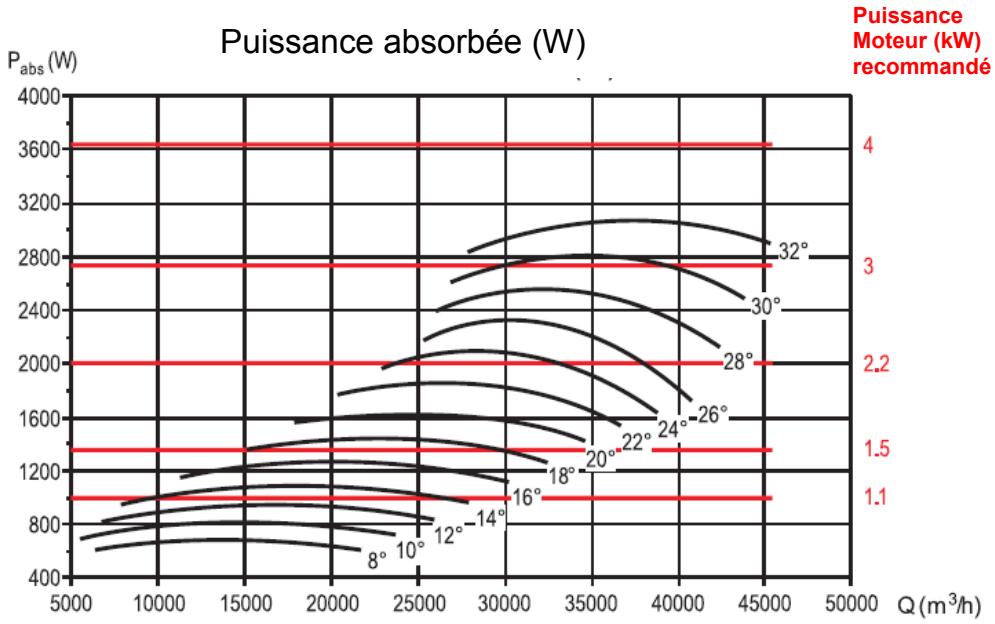

Courbes caractéristiques

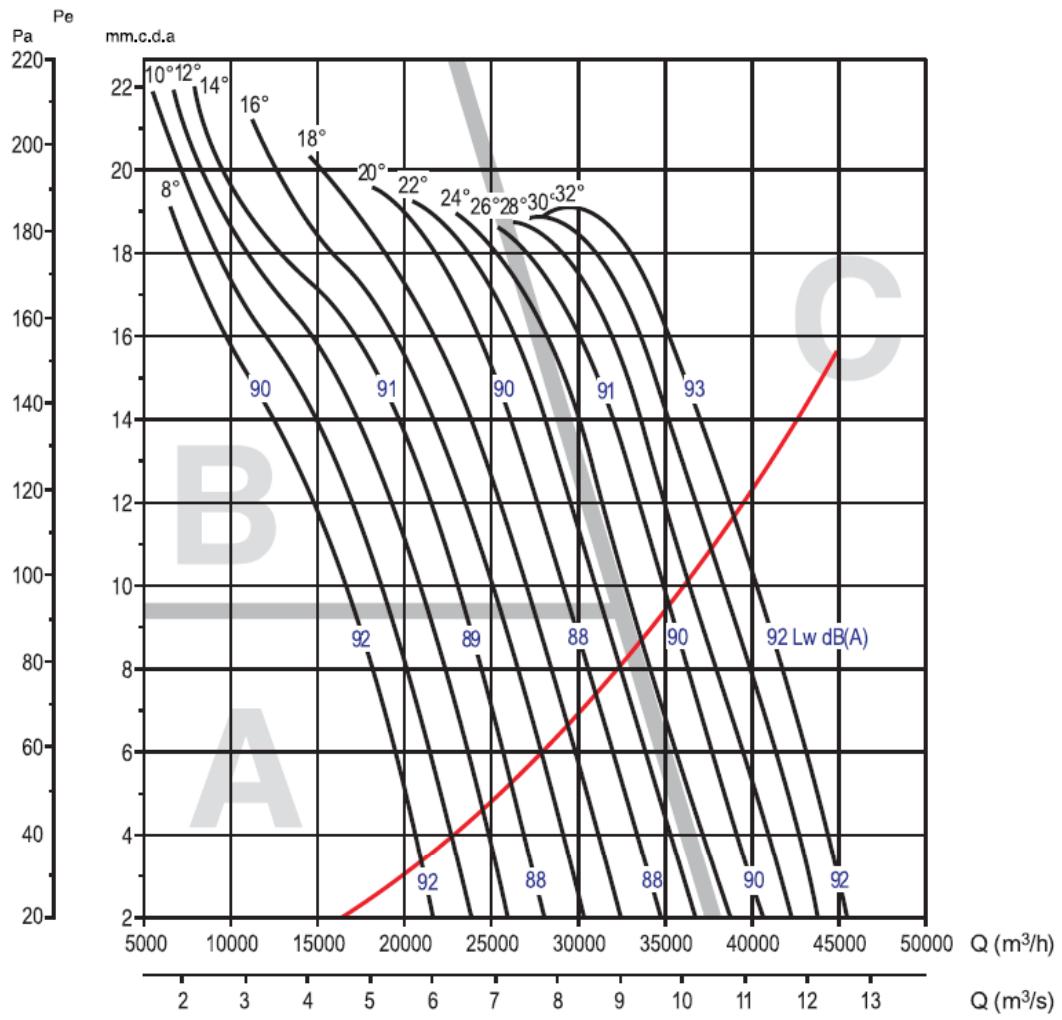

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 560 |
| Nombre de pales | 6 |
THGT/4-560-6/ kW TGT/4-560-6/ kW
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

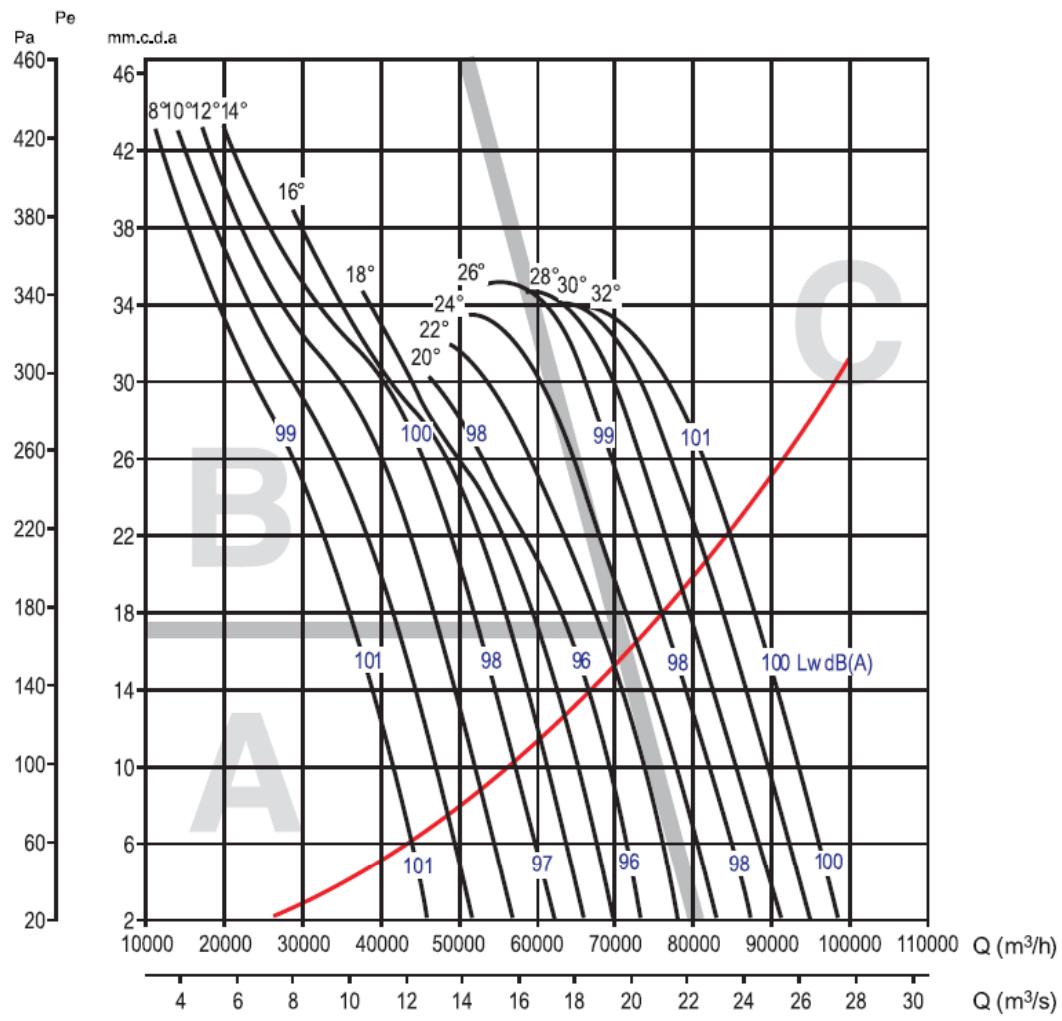

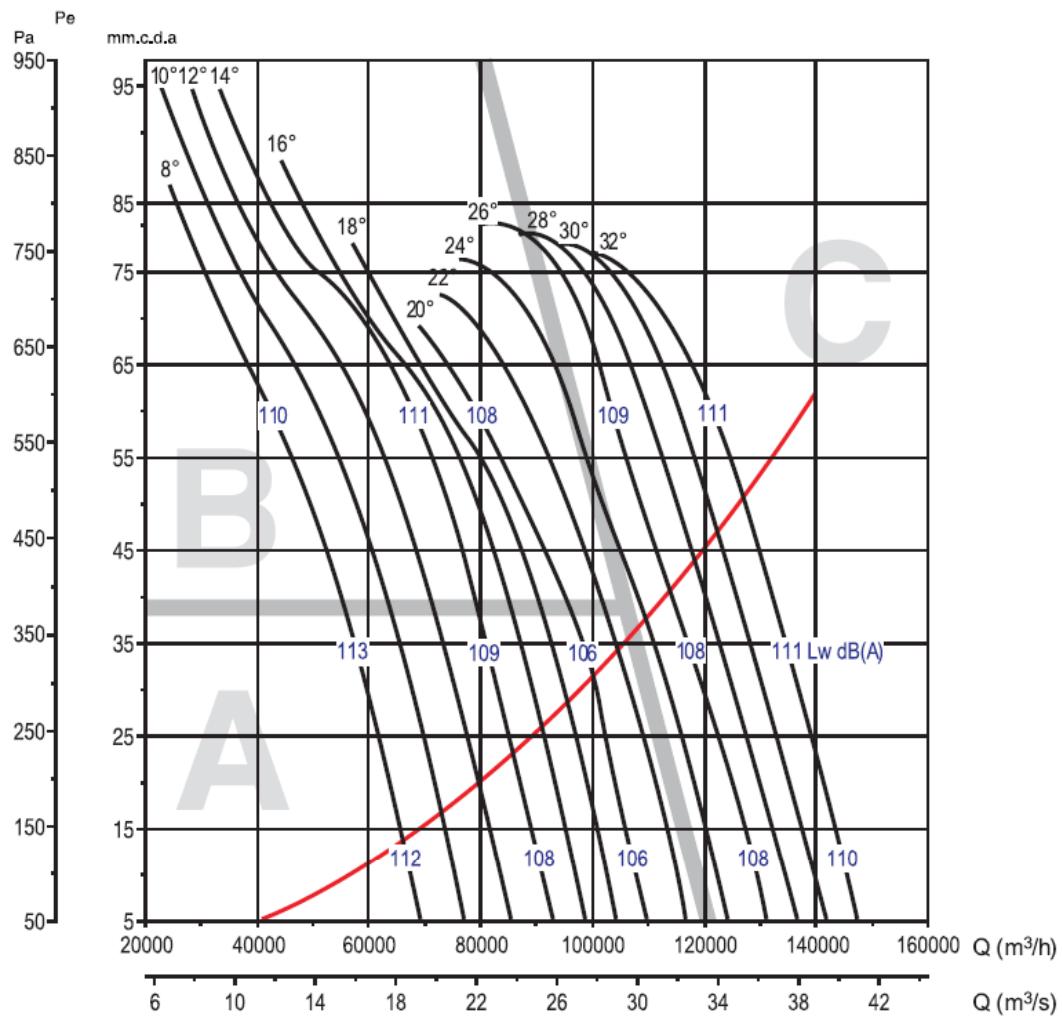

Courbes caractéristiques

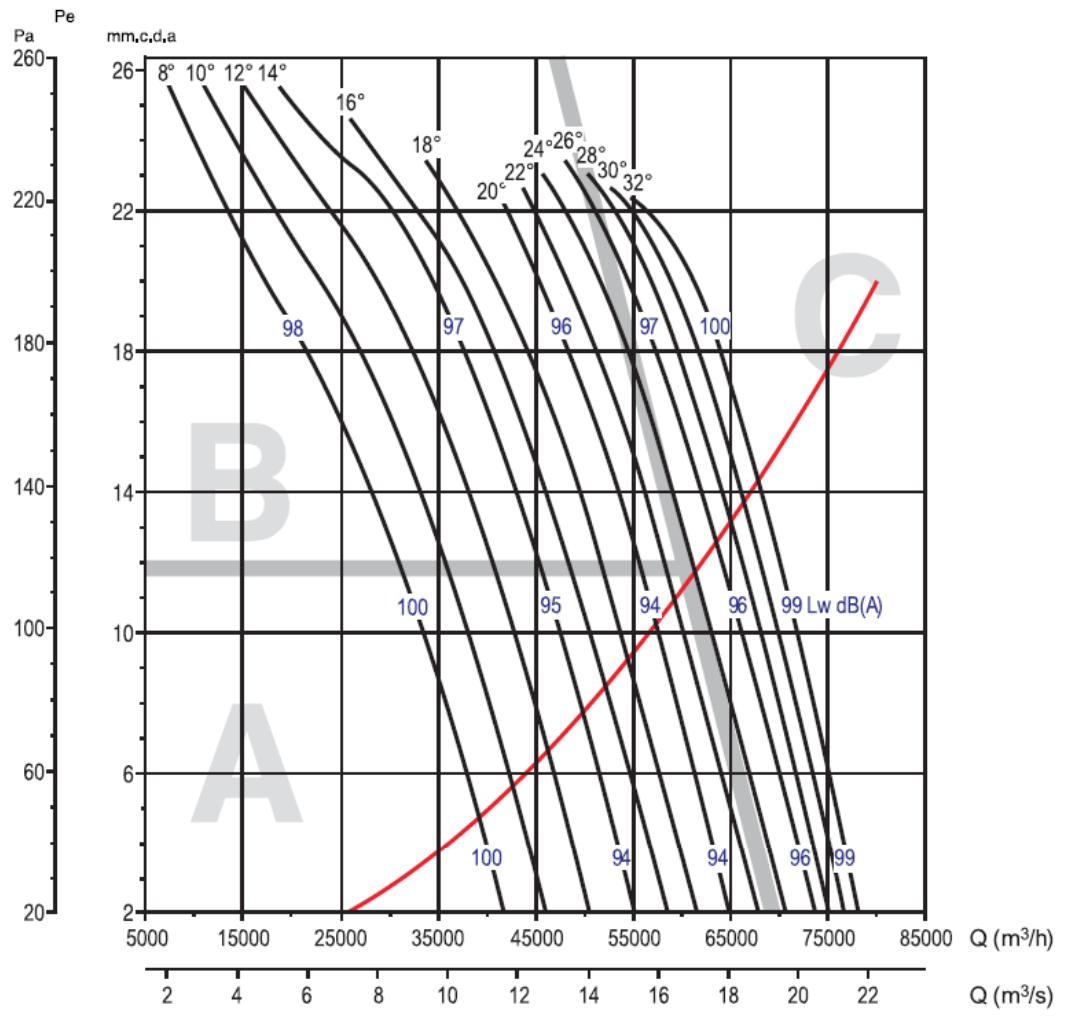

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 630 |
| Nombre de pales | 6 |
| THGT/4-630-6/_°_ kW |
| TGT/4-630-6/_°_ kW |
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

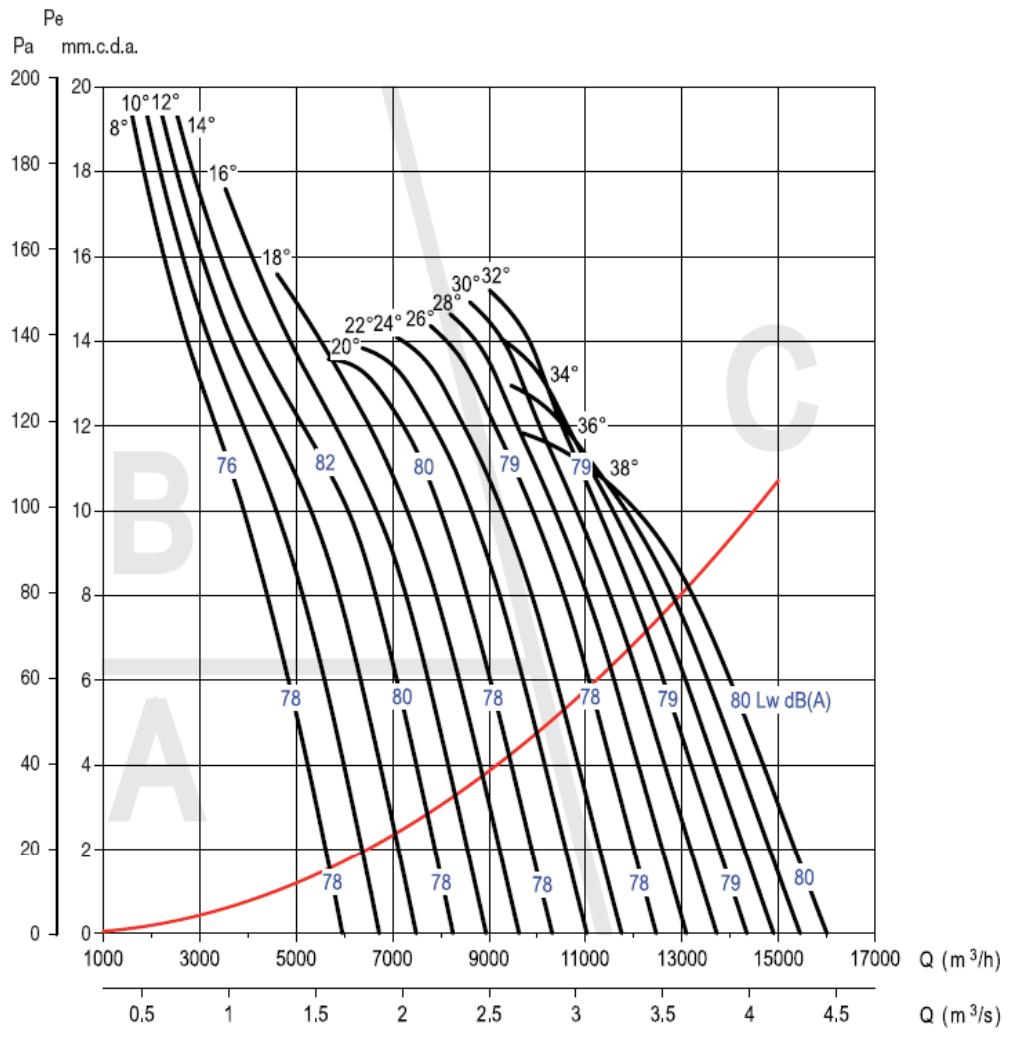

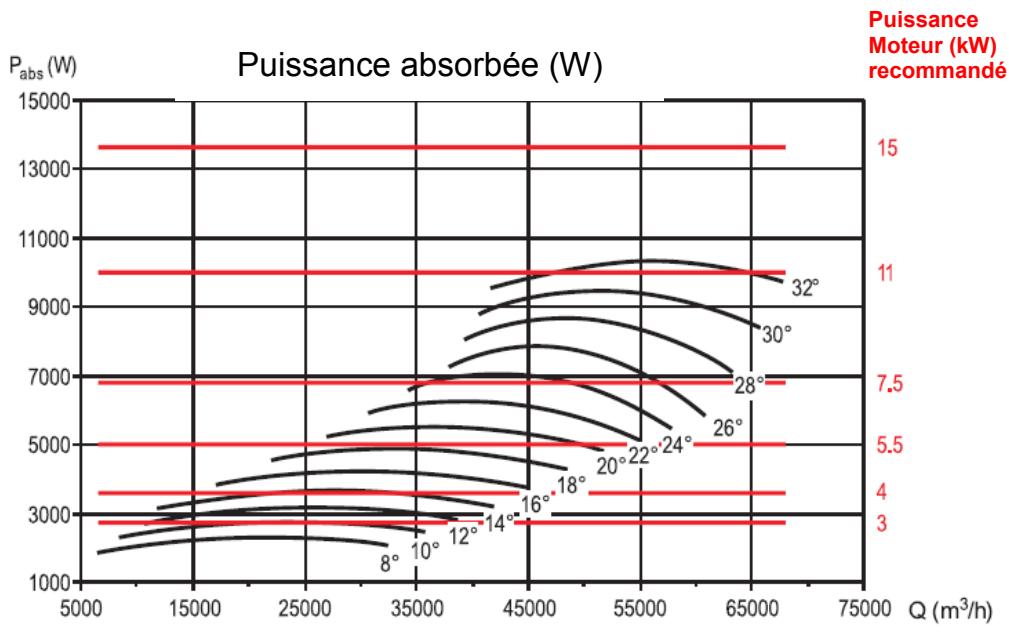

Courbes caractéristiques

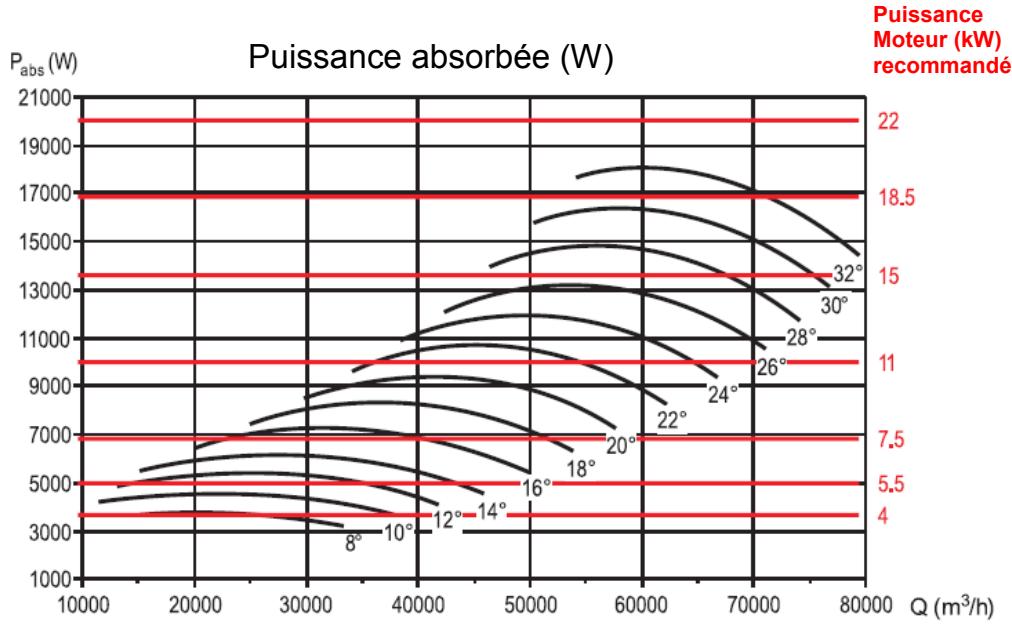

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 710 |
| Nombre de pales | 5 6 7 |
| THGT/4-710-/_°-_ kW |
| TGT/4-710-/_°-_ kW |
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

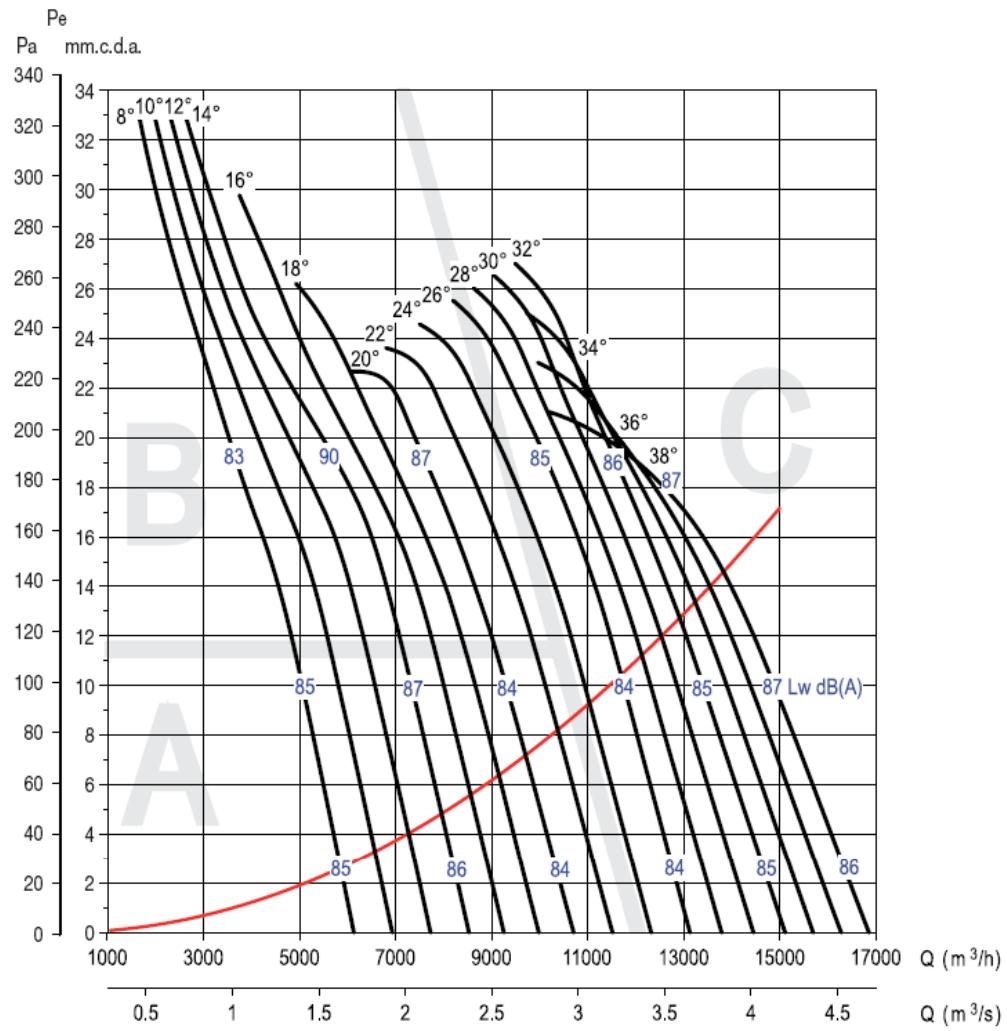

Courbes caractéristiques

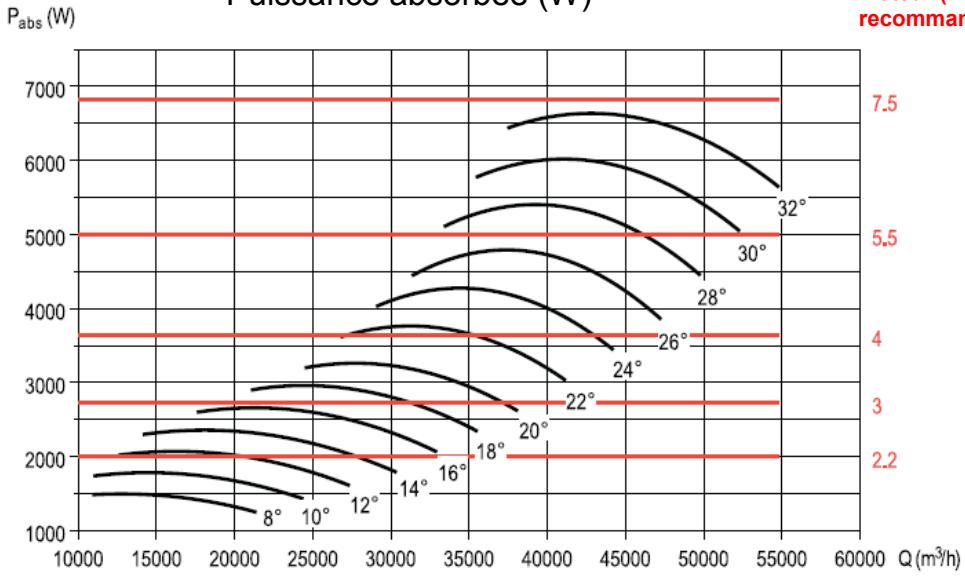

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT / TGT
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 3 |
THGT/4-800-3/°C - kW
| Hz | A | B | C |
| 63 | 22 | 20 | 18 |
| 125 | 19 | 19 | 17 |
| 250 | 13 | 11 | 12 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 6 | 7 | 6 |
| 4000 | 11 | 13 | 12 |
| 8000 | 18 | 20 | 20 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Uniquement Série TGT

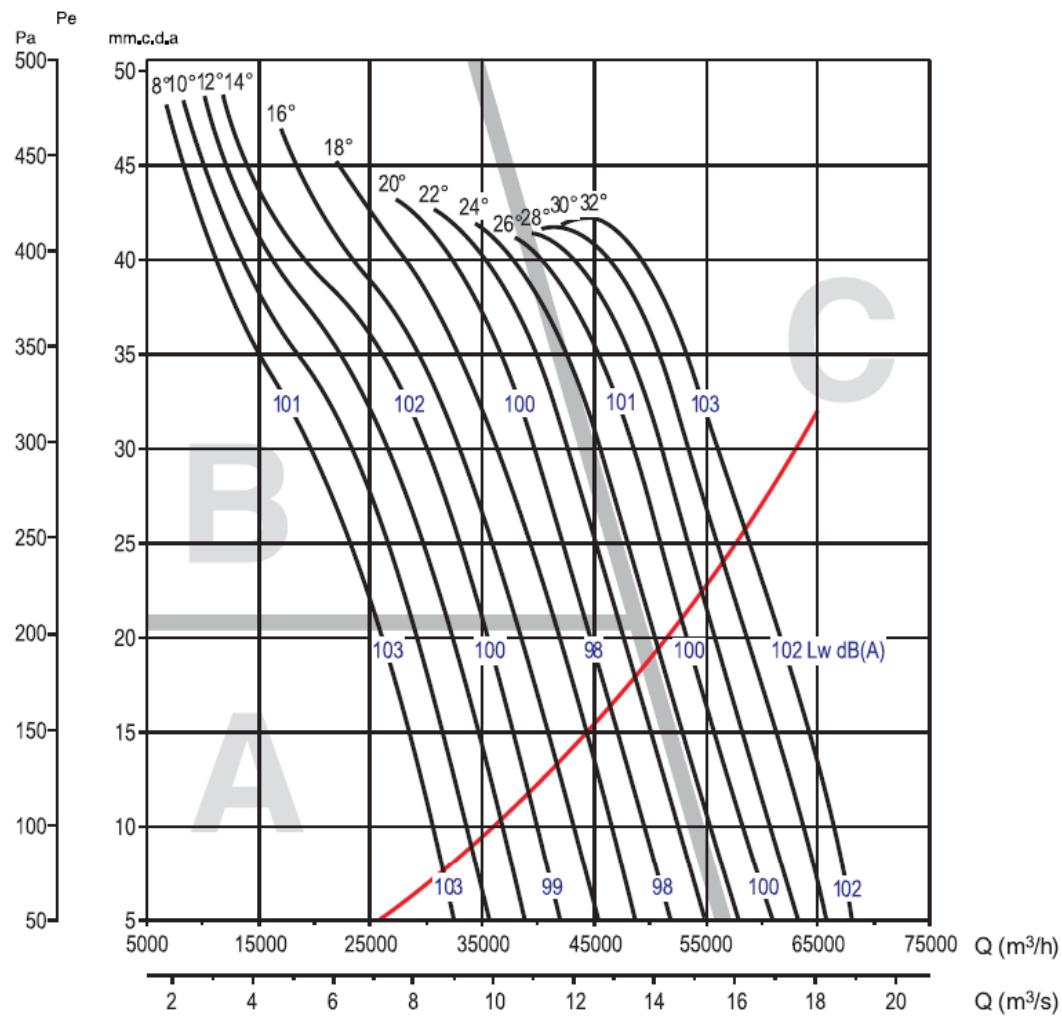

Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 6 |
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

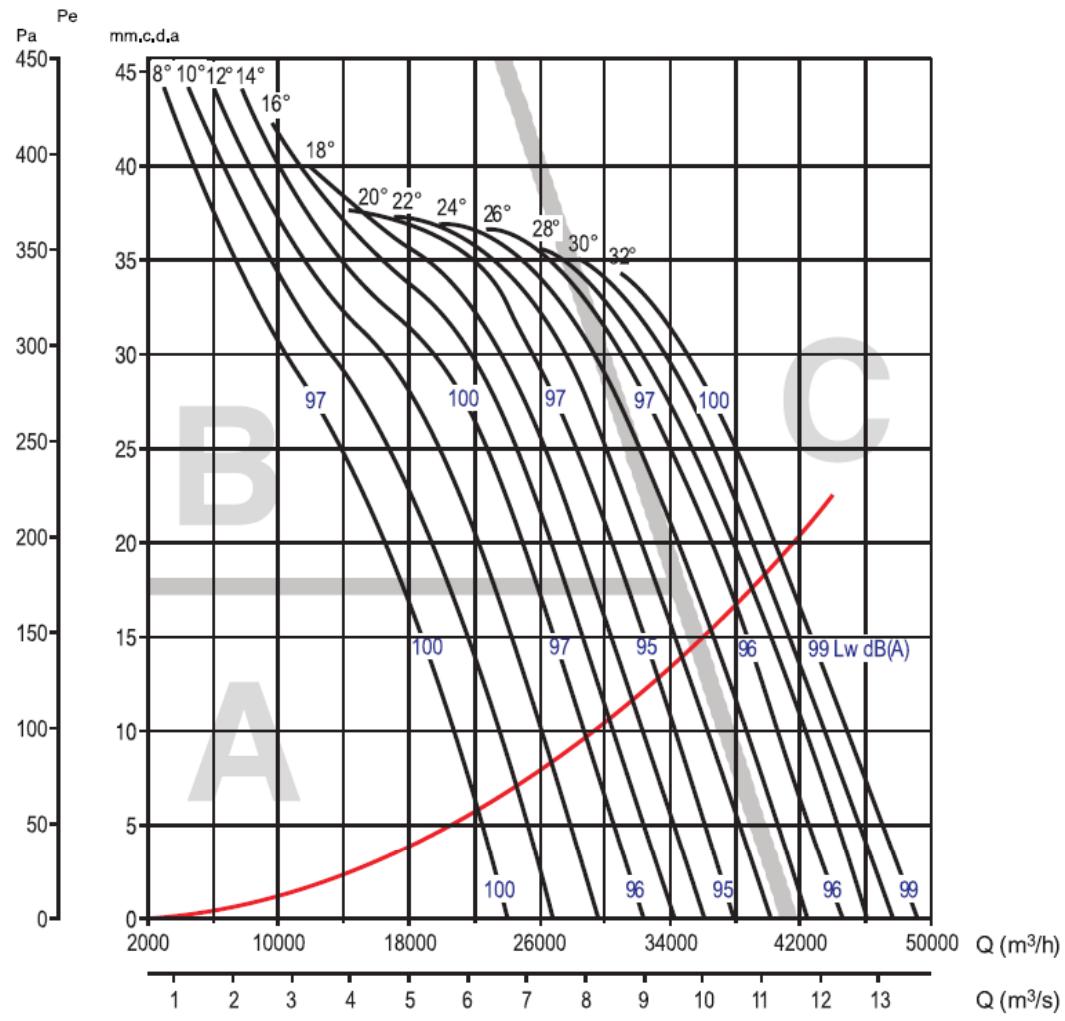

Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 9 |
THGT/4-800-9/ kW TGT/4-800-9/ kW
| Hz | A | B | C |
| 63 | 40 | 38 | 32 |
| 125 | 26 | 19 | 19 |
| 250 | 14 | 9 | 11 |
| 500 | 6 | 5 | 7 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 7 | 6 |
| 4000 | 12 | 13 | 10 |
| 8000 | 20 | 21 | 17 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

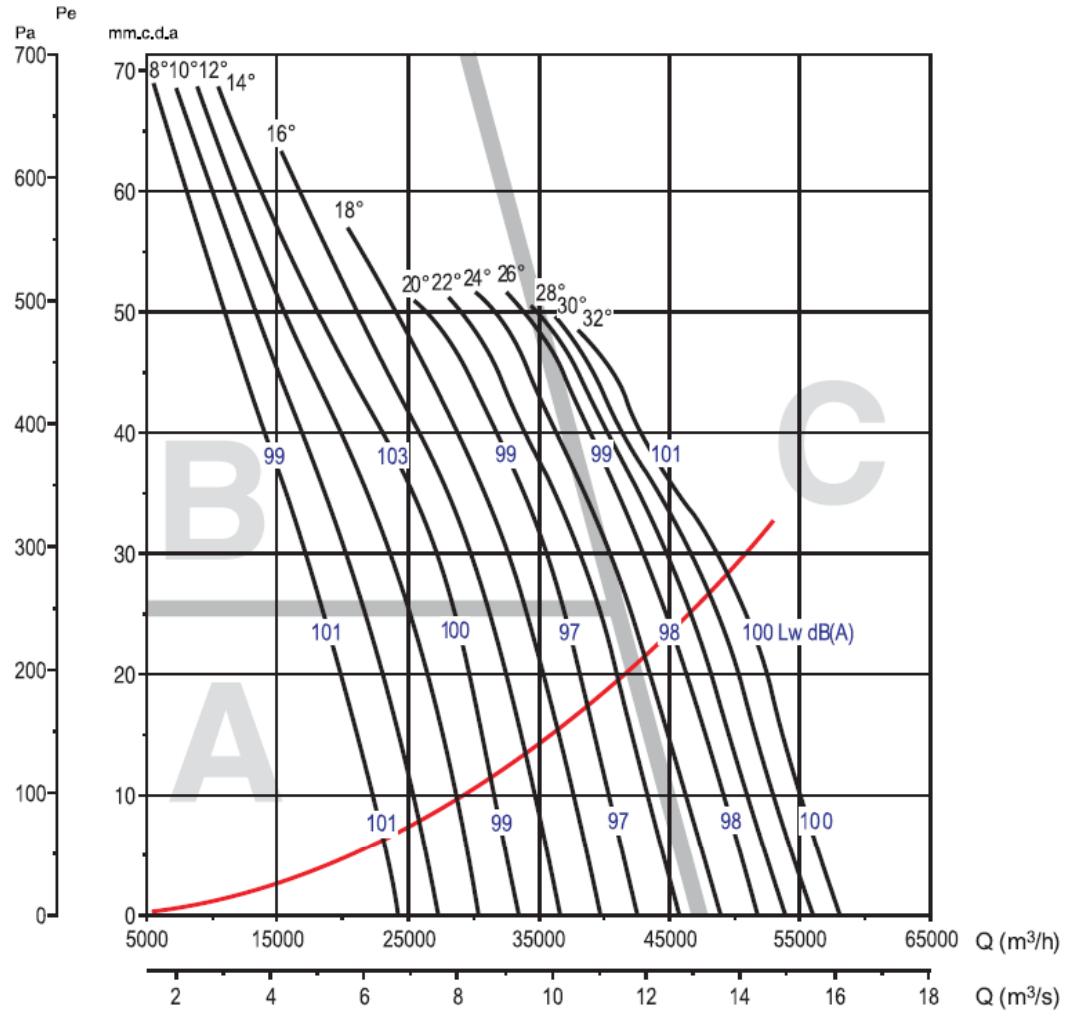

Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT / TGT
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 900 |
| Nombre de pales | 3 |
THGT/4-900-3/° - kW
| Hz | A | B | C |
| 63 | 22 | 20 | 18 |
| 125 | 19 | 19 | 17 |
| 250 | 13 | 11 | 12 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 6 | 7 | 6 |
| 4000 | 11 | 13 | 12 |
| 8000 | 18 | 20 | 20 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

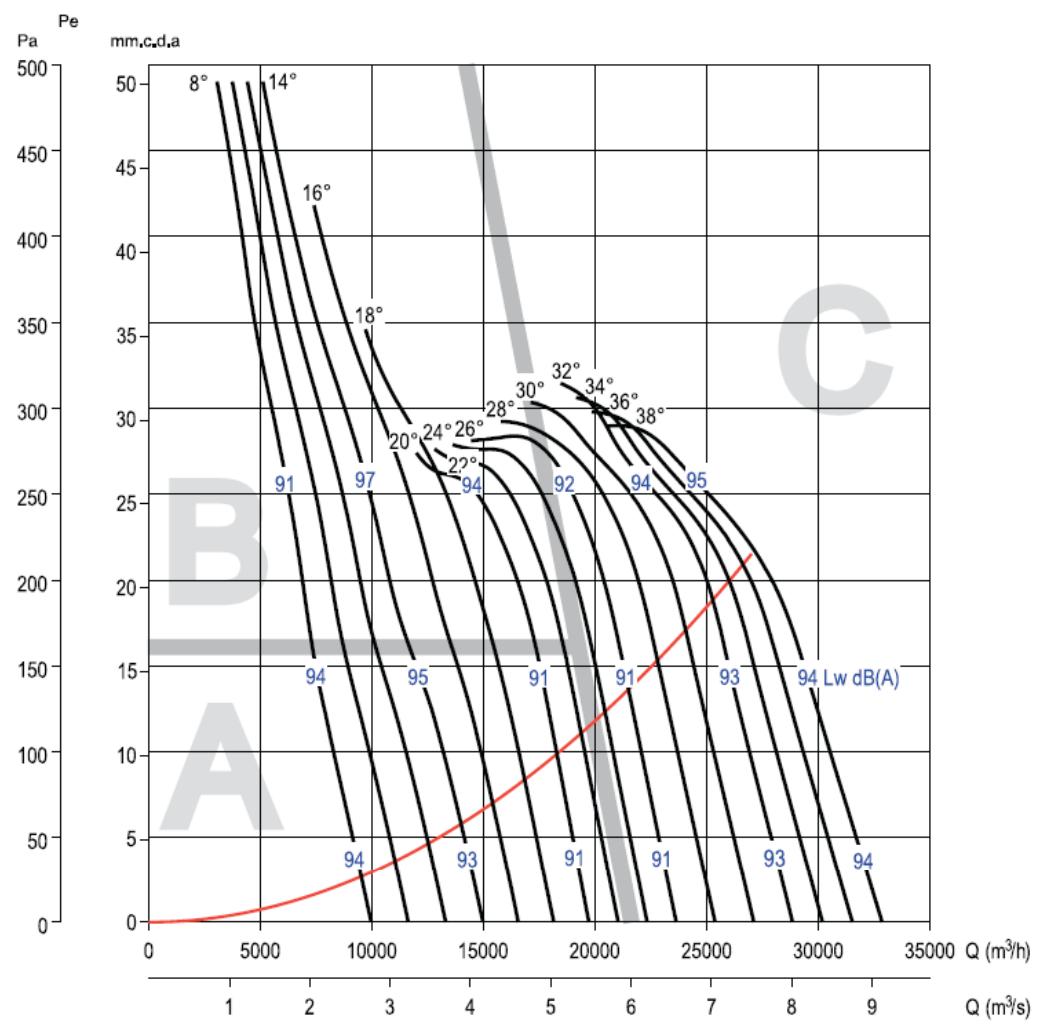

Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 4
Diamètre nominal (mm) 900
Nombre de pales : 6
THGT/4-900-6/__ kW
THGT/4-900-6/__°_kW
| Hz | A | B | C |
| 63 | 38 | 38 | 31 |
| 125 | 22 | 21 | 19 |
| 250 | 12 | 9 | 12 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 8 | 6 |
| 4000 | 13 | 14 | 11 |
| 8000 | 21 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

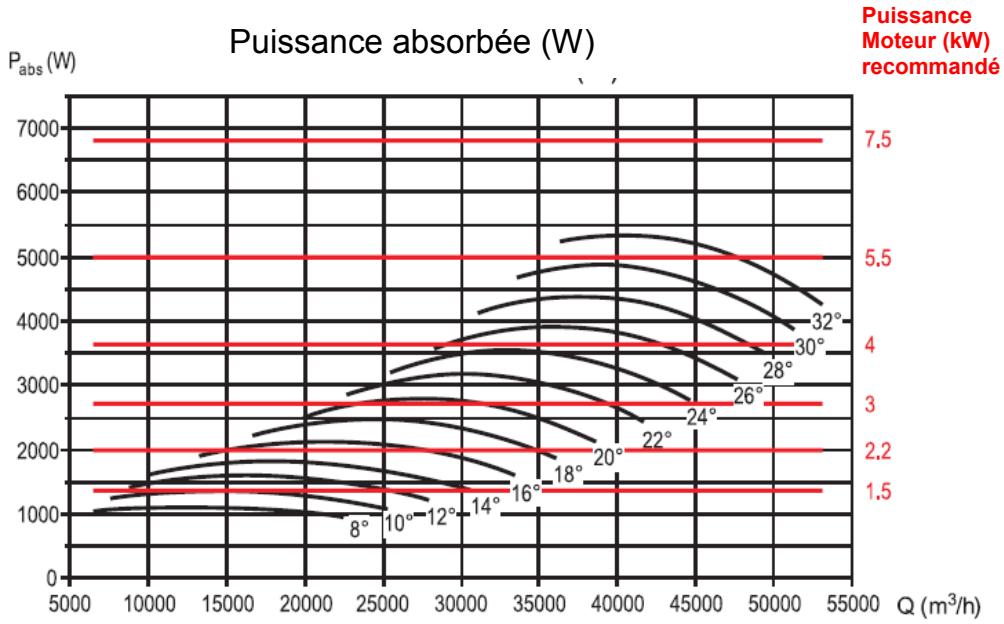

Puissance absorbée (W) Puissance Moteur (kW) recommandée
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s — P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 900 |
| Nombre de pales | 9 |
| THGT/4-900-9/_°_ kW |
| TGT/4-900-9/_°_ kW |
| Hz | A | B | C |
| 63 | 40 | 38 | 32 |
| 125 | 26 | 19 | 19 |
| 250 | 14 | 9 | 11 |
| 500 | 6 | 5 | 7 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 7 | 6 |
| 4000 | 12 | 13 | 10 |
| 8000 | 20 | 21 | 17 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s — P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 4
Diamètre nominal (mm) 1000
Nombre de pales : 3
THGT/4-1000-3/ __ kW TGT/4-1000-3/ __ kW
| Hz | A | B | C |
| 63 | 22 | 20 | 18 |
| 125 | 19 | 19 | 17 |
| 250 | 13 | 11 | 12 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 6 | 7 | 6 |
| 4000 | 11 | 13 | 12 |
| 8000 | 18 | 20 | 20 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 4
Diamètre nominal (mm) 1000
Nombre de pales : 6
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT / TGT
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 1000 |
| Nombre de pales | 9 |
THGT/4-1000-9/ _ kW TGT/4-1000-9/ _ kW
| Hz | A | B | C |
| 63 | 40 | 38 | 32 |
| 125 | 26 | 19 | 19 |
| 250 | 14 | 9 | 11 |
| 500 | 6 | 5 | 7 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 7 | 6 |
| 4000 | 12 | 13 | 10 |
| 8000 | 20 | 21 | 17 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

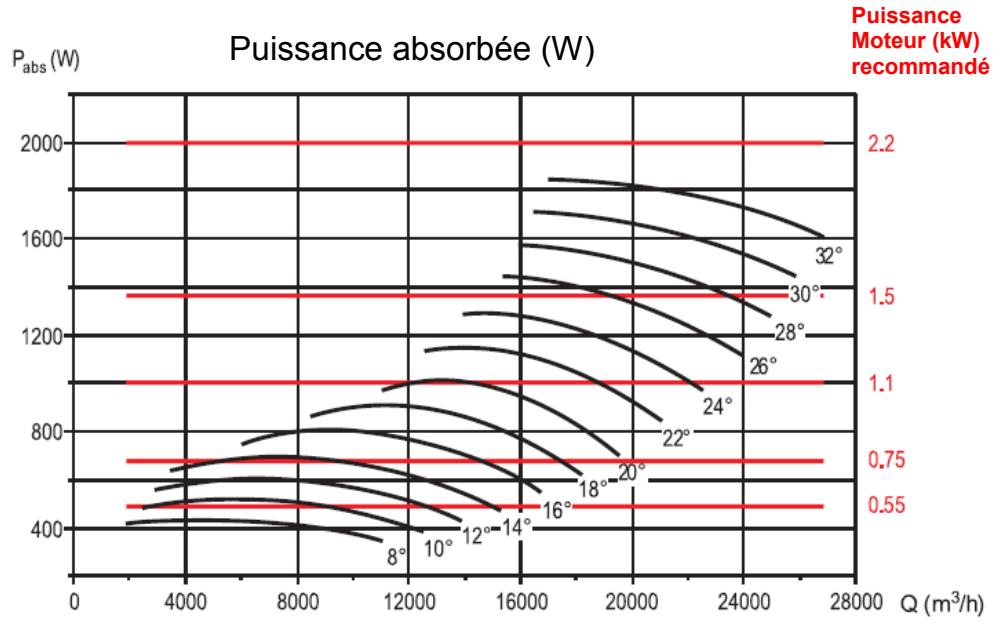

Puissance absorbée (W) Puissance Moteur (kW) Commande
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 4
Diamètre nominal (mm) 1250
Nombre de pales : 3
THGT/4-1250-3/ kW TGT/4-1250-3/ kW
| Hz | A | B | C |
| 63 | 22 | 20 | 18 |
| 125 | 19 | 19 | 17 |
| 250 | 13 | 11 | 12 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 6 | 7 | 6 |
| 4000 | 11 | 13 | 12 |
| 8000 | 18 | 20 | 20 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 4 |
| Diamètre nominal (mm) | 1250 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Uniquement Série TGT
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 4
Diamètre nominal (mm) 1250
Nombre de pales : 9
THGT/4-1250-9/ _ kW TGT/4-1250-9/ _ kW
| Hz | A | B | C |
| 63 | 40 | 38 | 32 |
| 125 | 26 | 19 | 19 |
| 250 | 14 | 9 | 11 |
| 500 | 6 | 5 | 7 |
| 1000 | 4 | 5 | 5 |
| 2000 | 7 | 7 | 6 |
| 4000 | 12 | 13 | 10 |
| 8000 | 20 | 21 | 17 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Uniquement Série TGT
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 500 |
| Nombre de pales | 6 |
THGT/6-500-6/(kW)
| Hz | A | B | C |
| 63 | 28 | ||
| 125 | 18 | ||
| 250 | 10 | ||
| 500 | 5 | ||
| 1000 | 5 | ||
| 2000 | 7 | ||
| 4000 | 13 | ||
| 8000 | 21 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 560 |
| Nombre de pales | 6 |
THGT/6-560-6/ kW TGT/6-560-6/ kW
| Hz | A | B | C |
| 63 | 33 | 33 | 28 |
| 125 | 18 | 15 | 18 |
| 250 | 9 | 8 | 10 |
| 500 | 5 | 5 | 5 |
| 1000 | 5 | 5 | 5 |
| 2000 | 8 | 10 | 7 |
| 4000 | 15 | 16 | 13 |
| 8000 | 23 | 25 | 21 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 630 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 710 |
| Nombre de pales | 5 0 7 |
| THGT/6-710-/_°-_ kW |
| TGT/6-710-/_°-_ kW |
| Hz | A | B | C |
| 63 | 33 | 33 | 28 |
| 125 | 18 | 15 | 18 |
| 250 | 9 | 8 | 10 |
| 500 | 5 | 5 | 5 |
| 1000 | 5 | 5 | 5 |
| 2000 | 8 | 10 | 7 |
| 4000 | 13 | 16 | 13 |
| 8000 | 19 | 25 | 21 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 3 |
THGT/6-800-3/°C - kW TGT/6-800-3/°C - kW
| Hz | A | B | C |
| 63 | 25 | 25 | 22 |
| 125 | 19 | 17 | 18 |
| 250 | 11 | 9 | 10 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 4 |
| 2000 | 8 | 9 | 8 |
| 4000 | 13 | 14 | 14 |
| 8000 | 20 | 22 | 23 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 800 |
| Nombre de pales | 9 |
| THGT/6-800-9/___°_ kW |
| TGT/6-800-9/___°-___ kW |
| Hz | A | B | C |
| 63 | 37 | 31 | 29 |
| 125 | 22 | 15 | 16 |
| 250 | 11 | 8 | 10 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 9 | 9 | 7 |
| 4000 | 14 | 15 | 11 |
| 8000 | 22 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 900 |
| Nombre de pales | 3 |
| THGT/6-900-3/°_ kW |
| TGT/6-900-3/°_ kW |
| Hz | A | B | C |
| 63 | 25 | 25 | 22 |
| 125 | 19 | 17 | 18 |
| 250 | 11 | 9 | 10 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 4 |
| 2000 | 8 | 9 | 8 |
| 4000 | 13 | 14 | 14 |
| 8000 | 20 | 22 | 23 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 900 |
| Nombre de pales | 6 |
| Hz | A | B | C |
| 63 | 33 | 33 | 28 |
| 125 | 18 | 15 | 18 |
| 250 | 9 | 8 | 10 |
| 500 | 5 | 5 | 5 |
| 1000 | 5 | 5 | 5 |
| 2000 | 8 | 10 | 7 |
| 4000 | 15 | 16 | 13 |
| 8000 | 23 | 25 | 21 |
Table de correction pour le calcul du spectre acoustique de niveau sonore

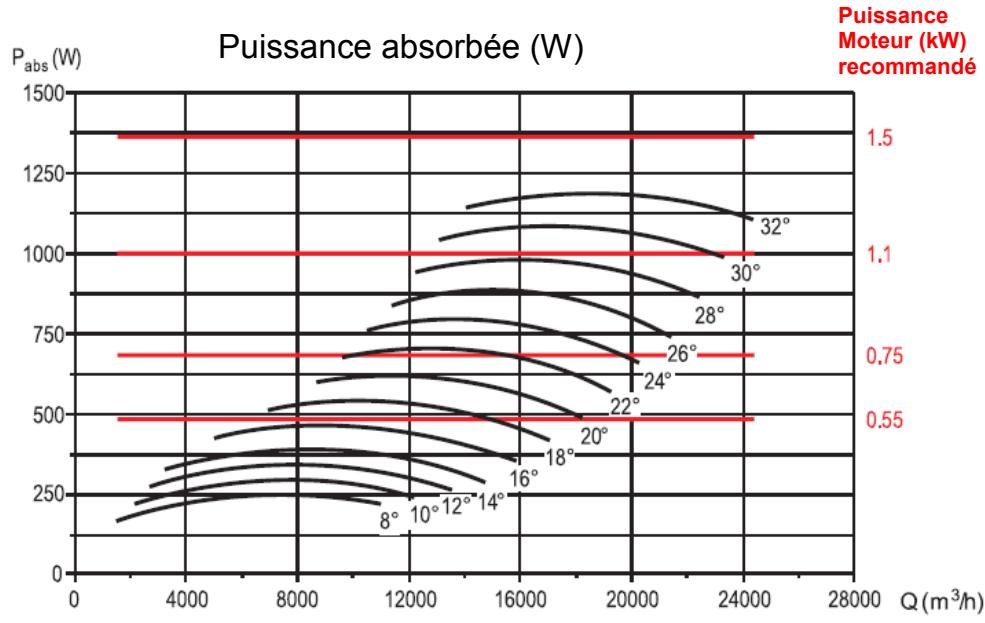

Puissance absorbée (W) Puissance Moteur (kW) recommandée
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 900 |
| Nombre de pales | 9 |
| THGT/6-900-9/°_kW |
| TGT/6-900-9/°_kW |
| Hz | A | B | C |
| 63 | 37 | 31 | 29 |
| 125 | 22 | 15 | 16 |
| 250 | 11 | 8 | 10 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 9 | 9 | 7 |
| 4000 | 14 | 15 | 11 |
| 8000 | 22 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 1000 |
| Nombre de pales | 3 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 1000 |
| Nombre de pales | 6 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 6
Diamètre nominal (mm) 1000
Nombre de pales : 9
THGT/6-1000-9/-kW
THGT/6-1000-9/-kW
| Hz | A | B | C |
| 63 | 37 | 31 | 29 |
| 125 | 22 | 15 | 16 |
| 250 | 11 | 8 | 10 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 9 | 9 | 7 |
| 4000 | 14 | 15 | 11 |
| 8000 | 22 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore.
Puissance absorbée (W) Puissance Moteur (kW recommandée)
Courbes caractéristiques
- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
Nombre de pôles : 6
Diamètre nominal (mm) 1250
Nombre de pales : 3
THGT/6-1250-3/-kW
THGT/6-1250-3/-kW
| Hz | A | B | C |
| 63 | 25 | 25 | 22 |
| 125 | 19 | 17 | 18 |
| 250 | 11 | 9 | 10 |
| 500 | 6 | 5 | 6 |
| 1000 | 4 | 5 | 4 |
| 2000 | 8 | 9 | 8 |
| 4000 | 13 | 14 | 14 |
| 8000 | 20 | 22 | 23 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Puissance absorbée (W) Puissance Moteur (kW) recommandée
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s – P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
THGT/TGT
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 1250 |
| Nombre de pales | 6 |
THGT/6-1250-6/ _ kW TGT/6-1250-6/ _ kW
| Hz | A | B | C |
| 63 | 33 | 33 | 28 |
| 125 | 18 | 15 | 18 |
| 250 | 9 | 8 | 10 |
| 500 | 5 | 5 | 5 |
| 1000 | 5 | 5 | 5 |
| 2000 | 8 | 10 | 7 |
| 4000 | 15 | 16 | 13 |
| 8000 | 23 | 25 | 21 |
Table de correction pour le calcul du spectre acoustique de niveau sonore
Puissance absorbée (W) Puissance Moteur (kW) Commande
Courbes caractéristiques
- Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20^ et 760 mmHg. Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985.
| THGT / TGT | |
| Nombre de pôles | 6 |
| Diamètre nominal (mm) | 1250 |
| Nombre de pales | 9 |
| THGT/6-1250-9/_°-_kW |
| TGT/6-1250-9/_°-_kW |
| Hz | A | B | C |
| 63 | 37 | 31 | 29 |
| 125 | 22 | 15 | 16 |
| 250 | 11 | 8 | 10 |
| 500 | 5 | 5 | 6 |
| 1000 | 4 | 5 | 5 |
| 2000 | 9 | 9 | 7 |
| 4000 | 14 | 15 | 11 |
| 8000 | 22 | 23 | 19 |
Table de correction pour le calcul du spectre acoustique de niveau sonore.
