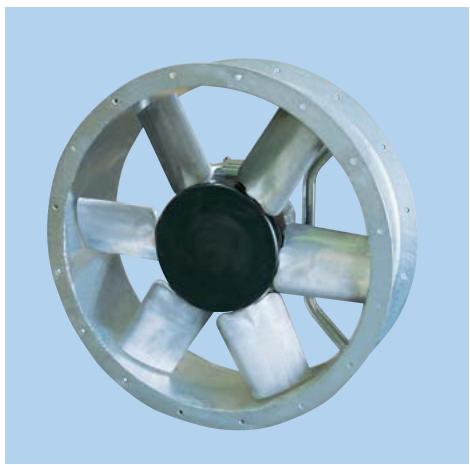

TGT - Ventilateur industriel UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur industriel
Marque	UNELVENT
Modèle	TGT
Catégorie	Ventilateur industriel
Matériau des pales	Aluminium
Débit d'air	3 000 à 120 000 m³/h
Diamètres disponibles	560 à 1 250 mm (7 diamètres)
Type de moteur	Triphasé
Nombre de pôles moteur	4, 6, 4/8, 6/12
Tension d'alimentation	230/400 V (jusqu'à 3 kW), 400 V (au-dessus de 3 kW)
Fréquence	50 Hz
Indice de protection	IP55
Classe d'isolation	F
Matériau de la virole	Tôle d'acier galvanisée à chaud
Option ATEX	Disponible (sécurité augmentée et anti-déflagrante)
Sens de l'air standard	Hélice-Moteur (B)
Sens de l'air optionnel	Moteur-Hélice (A)
Maintenance	Trappe de visite intégrée (virole longue)
Nombre de pales	3, 5, 6, 7 ou 9
Angle des pales	Variable à l'arrêt
Protection du moyeu	Cataphorèse

FOIRE AUX QUESTIONS - TGT UNELVENT

Comment choisir le ventilateur TGT adapté à mon besoin ?

Le choix dépend du débit d'air requis (3 000 à 120 000 m³/h) et du diamètre (560 à 1 250 mm). Utilisez les courbes de performance ou consultez UNELVENT pour une sélection précise.

Quel est le débit d'air maximum du ventilateur TGT ?

Le débit d'air maximum est de 120 000 m³/h pour les modèles les plus puissants, avec un diamètre de 1 250 mm.

Comment régler l'angle des pales ?

L'angle des pales est réglable à l'arrêt. Desserrez les vis de fixation, ajustez l'angle souhaité et resserrez les vis. Consultez la notice pour les valeurs recommandées.

Le ventilateur peut-il être utilisé en extérieur ?

Oui, grâce à l'indice de protection IP55 et à la virole en acier galvanisé, il résiste aux intempéries. Pour une exposition extrême, l'option ATEX est disponible.

Comment entretenir le ventilateur TGT ?

Nettoyez régulièrement les pales et la grille avec un chiffon sec. Vérifiez les fixations et l'état du moteur. La trappe de visite facilite l'accès pour l'entretien.

Quelles sont les options ATEX disponibles ?

Le ventilateur peut être équipé d'une version sécurité augmentée et anti-déflagrante conforme à la directive ATEX, adaptée aux atmosphères explosibles.

Comment inverser le sens de l'air ?

Le sens standard est Hélice-Moteur (B). Pour un sens Moteur-Hélice (A), commandez l'option spécifique. L'inversion n'est pas possible après fabrication sans modification.

Quelle est la tension d'alimentation requise ?

Pour les moteurs jusqu'à 3 kW : 230/400 V triphasé. Au-dessus de 3 kW : 400 V triphasé. Fréquence 50 Hz.

Le moteur est-il compatible avec un variateur de fréquence ?

Oui, les moteurs triphasés peuvent être utilisés avec un variateur de fréquence pour ajuster la vitesse. Vérifiez la compatibilité avec le modèle spécifique auprès de UNELVENT.

Comment installer le ventilateur TGT ?

L'installation doit être réalisée par un professionnel. Fixez la virole sur une structure solide, raccordez le moteur au réseau électrique avec protection adéquate, et vérifiez le sens de rotation.

MODE D'EMPLOI TGT UNELVENT

Les plus

• Pales en aluminium. Large plaque de débits et pressions.

Gamme

• Débits de 3000 à 120 000 m3/h
• 7 diamètres de 560 à 1250 mm
• Moteur triphase 4, 6, 4/8 et 6/12 pôles

- Caractéristiques générales

• Virole et support moteur en tôle d'acier galvanisée à chaud
• Option « virole longue » sur demande
• Hélice 3, 5, 6, 7 ou 9 pales aluminium à angle variable à l'arrêt
• Moyeu en tôle d'acier protégé par cataphorèse
• Moteur triphase 230/400V jusqu'à 3 kW
• Moteur triphase 400V au-dessus de 3 kW
• Moteur triphase 2 vitesses 400V - 50Hz (bobinage Dahlander)
• IP 55, Classe F

Moyeu protégé

Maintenance aisée trappe de visite virole longue

Support moteur aérodynamique

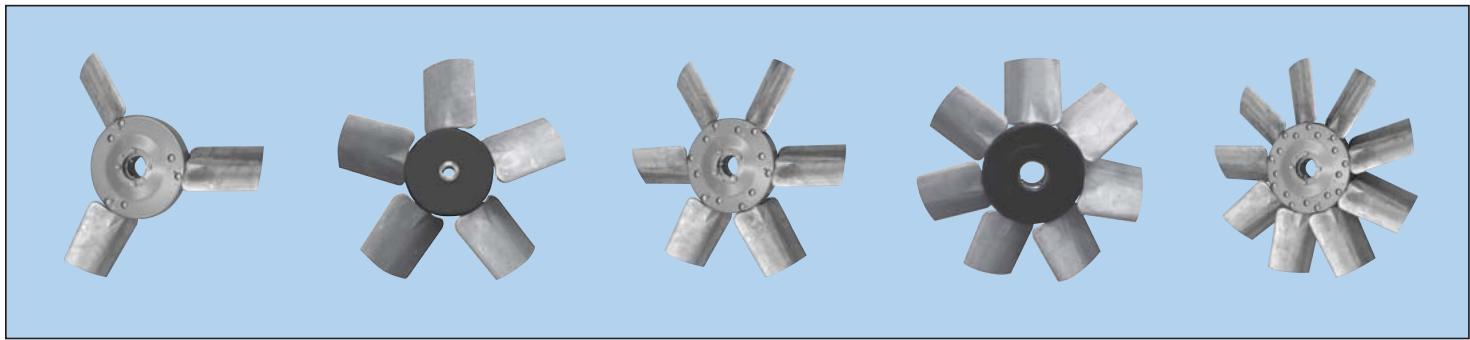

Large gamme d'hélices, selon nombre et angle de pales

Option

• Version sécurité augmentée et anti-déflagrante conforme à la directive ATEX

Désignation

1- : Nom de gamme 2- : Nombre de pôles 3- : Diamètre nominal (mm) 4- : Nombre de pales 5- : Angle de calage 6- : Sens de l'air 7- : Puissance moteur (kW)

Sens de l'air: B Hélice-Moteur (standard)

Sens de l'air : A Moteur-Hélice (sur demande)
