TAVB/T - Ventilateur industriel UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur industriel - tourelle de désenfumage/extraction
Marque	UNELVENT
Modèle	TAVB/T
Agrément désenfumage	F400-120 (400°C/2h) selon NF EN 12101-3
Moteurs	1 vitesse variable, 1 vitesse variable avec intermonté, 2 vitesses
Alimentation électrique	230 V monophasé 50 Hz ou 400 V triphasé 50 Hz selon modèle
Plage de débit d'air	De 700 à 25 000 m³/h selon modèle (série TAVB/T : 2000 à 20 000 m³/h)
Pression acoustique à 6 m	De 53 à 70 dB(A) selon modèle
Poids	De 18 à 100 kg selon modèle
Dimensions (ØA)	De 430 à 946 mm selon modèle
Indice de protection moteur	IP54 (monophasé) / IP55 (triphasé)
Classe d'isolation moteur	F
Matériaux	Tôle acier galvanisé (platine, support, roue) ; calotte polyéthylène grise
Grille de protection	Anti-volatiles conforme NFE 09-010 pour protection des personnes
Température du flux	Maxi confort 40°C ; désenfumage 400°C/2h
Options	Interrupteur de proximité câblé monté, coffret PYRODIS, peinture époxy, ATEX Group II Cat 2G, moteur 60 Hz

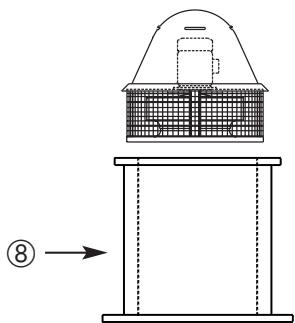

Accessoires de montage	Cadre de scellement, costière (horizontale ou inclinée, isolée ou non), volet d'économie d'énergie, silencieux, plaque d'adaptation, kit basculement
Applications	Ventilation générale, désenfumage ERP/IGH, cuisines professionnelles, parkings, locaux tertiaires
Marquage	CE
Entretien et nettoyage	Nettoyage régulier de la roue et de la grille ; vérification des fixations et du moteur
Sécurité	Grille de protection anti-volatiles ; interrupteur de proximité (option) ; ATEX pour atmosphère explosive
Pièces détachées et réparabilité	Accessoires électriques (variateur, autotransformateur, commande moteur) ; options de remplacement : interrupteur, coffret, kits de montage

FOIRE AUX QUESTIONS - TAVB/T UNELVENT

Quelle est la température maximale que le ventilateur peut supporter en désenfumage ?

Le ventilateur est agréé F400-120 selon NF EN 12101-3, ce qui signifie qu'il peut fonctionner à 400°C pendant 2 heures en mode désenfumage.

Quels types de moteurs sont disponibles pour la série TAVB/T ?

Il existe trois types de moteurs : 1 vitesse variable (monophasé 230V ou triphasé 400V), 1 vitesse variable avec intermonté, et 2 vitesses (bobinage indépendant ou Dahlander).

Comment installer le ventilateur sur une terrasse ?

Plusieurs accessoires permettent l'installation : cadre de scellement pour souche maçonnée, costière (horizontale ou inclinée, avec ou sans isolation) pour terrasse lisse, et kit basculement pour nettoyage. Consultez la notice pour les dimensions et la fixation.

Quels niveaux sonores peut-on attendre de ce ventilateur ?

Le niveau de pression acoustique à 6 m varie selon le modèle, de 53 dB(A) (TAVB/4-020) à 70 dB(A) (TAVT/6-195-G). Les valeurs sont mesurées en champ libre hémisphérique sur surface réfléchissante.

Quels sont les débits d'air disponibles pour la série TAVB/T ?

Les débits maximaux vont de 2000 m³/h (TAVB/4-020) à 20 000 m³/h (TAVT/6-195-G). La gamme complète couvre de 700 à 25 000 m³/h si on inclut les modèles TAH.

Le ventilateur est-il certifié pour le désenfumage ?

Oui, il est certifié selon la norme NF EN 12101-3 pour une tenue à 400°C pendant 2 heures (F400-120). Les PV CE sont : 1166-CDP-0045 (TAVB) et 1166-CDP-0046 (TAVT).

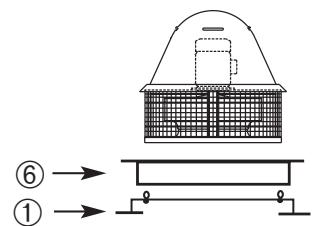

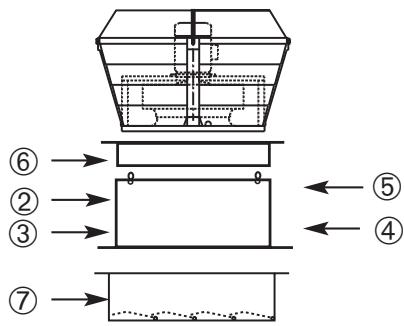

Quels accessoires sont disponibles pour le montage ?

Les accessoires incluent : cadre de scellement, costière (horizontale, inclinée, isolée), volet d'économie d'énergie (AJCA), silencieux de souche (AJAA), plaque d'adaptation (AJPA), adaptation pour conduit circulaire (AJCC) et kit basculement (KB).

Comment nettoyer et entretenir le ventilateur ?

Il est conseillé de nettoyer régulièrement la roue et la grille pour éviter l'encrassement. Vérifiez les fixations, l'état du moteur et des câbles. Le kit basculement permet d'accéder facilement à la turbine pour le nettoyage.

Peut-on utiliser ce ventilateur en atmosphère explosive ?

Oui, en option il existe des tourelles pour atmosphère explosive conformes à la directive ATEX 94/9/CE, groupe II, catégorie 2 G.

Où puis-je télécharger la notice complète du TAVB/T ?

La notice est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF ou demander une traduction dans votre langue via votre adresse email.

MODE D'EMPLOI TAVB/T UNELVENT

Les plus

Agreées F400-120 (400°C/2h) - Marquage CE - Moteur 1 vitesse variable - Versions avec inter de proximité monté - Nombreux accessoires de mise en œuvre - Fonctionnement silencieux - Faible niveau sonore

Gamme

• 3 modèles monophasés 230V 11 modèles triphasés 400V
• Débits de 700 à 25000 m3/h
• Moteurs :
• 1 vitesse variable
• 1 vitesse variable avec intermonté
• 2 vitesses

Applications

Cuisines

• Ventilation générale,
• Ventilation industrielle
• Désenfumage pour ERP, IGH, VMC
• Grandes cuisines professionnelles

ERP et IGH

Locaux tertiaires

Parkings

- Caractéristiques générales

• Approuvées F400-120 (400°C-2h) selon norme NF EN 12101-3
• PV CE n° 1166-CDP-0043 (TAHB) et 1166-CDP-0044 (TAHT)
• Platine d'aspiration et support moteur en tôle acier galvanisé
• Platine avec cône d'aspiration
• Calotte en polyéthylène de couleur grise
• Grille de protection anti-volatiles conforme à la norme NFE 09-010 pour la protection des personnes
• Roue centrifuge à réaction en tôle d'acier galvanisé
• Accouplement direct
• Moteurs variables :
• 1 vitesse monophasée 230V-50 Hz
• IP 54
• Classe F
• Variable
• 1 vitesse triphasée 400V-50 Hz
• IP 55
• Classe F
• Variable
• 2 vitesses triphasées 400V-50 Hz
• IP 55
• Classe F
• Température du flux: maxi (confort)

400° / 2h (désenfumage)

Roue à réaction

Option intermédiaire montée

Option ret de relayage monté

Options

• Interrupteur de proximité câble-monté
• Coffret de relayage PYRODIS câble/monté
• Peinture époxy pour installation en milieu corrosif
• Tourelles pour atmosphère explosive conforme à la directive ATEX 94/9/CE, groupe II, catégorie 2 G
• Moteur 60 Hz
• Caractéristiques techniques - Moteur 1 vitesse variable

Référence	Code	Puisance mateur (W)	Intensité maximum (A)		Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
			sous 230 V	sous 400 V
Monophasé 4 pôles
TAHB/4-020	207 278	180	1,7		54	2000	18
TAHB/4-030	207 280	370	3		57	3000	25
TAHB/4-040	207 282	550	3,9		59	4700	28
Triphase 4 pôles
TAHT/4-040-G	209 645	550		1,5	59	4700	28
TAHT/4-060-G	209 647	750		2,3	61	6000	50
TAHT/4-080-G	209 650	1100		2,7	68	8000	60
TAHT/4-105-G	209 652	2200		4,9	69	11800	75
Triphase 6 pôles
TAHT/6-040-G	209 660	250		1,1	50	3000	28
TAHT/6-060-G	209 661	250		1,1	52	4200	50
TAHT/6-080-G	209 663	370		1,3	56	6000	60
TAHT/6-105-G	209 665	750		2	59	7500	75
TAHT/6-110-G	209 667	1100		3	67	11000	80
TAHT/6-140-G	209 668	2200		5,4	70	14000	90
TAHT/6-195-G	209 669	3000		6,7	73	20000	100

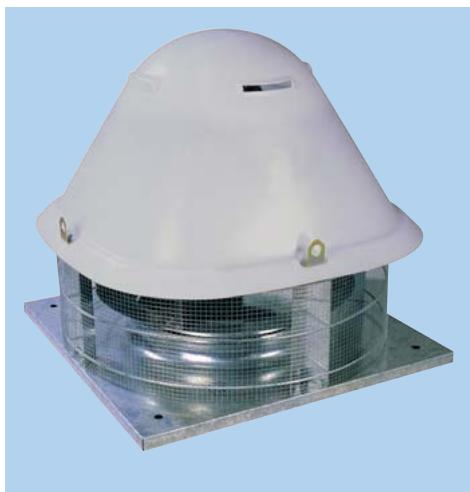

Série maxfire TAHB et TAHT - rejet horizontal

• Caractéristiques techniques - Moteur 1 vitesse variable avec intermonté

Référence	Code	Puisance mateur (W)	Intensité maximum (A)		Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
			sous 230 V	sous 400 V
Monophasé 4 pôles
TAHB/4-020-I	207 287	180	1,7		54	2000	18
TAHB/4-030-I	207 289	370	3		57	3000	25
TAHB/4-040-I	207 291	550	3,9		59	4700	28
Triphasé 4 pôles
TAHT/4-040-GI	209 746	550		1,5	59	4700	28
TAHT/4-060-GI	209 749	750		2,3	61	6000	50
TAHT/4-080-GI	209 751	1100		2,7	68	8000	60
TAHT/4-105-GI	209 753	2200		4,9	69	11800	75
Triphasé 6 pôles
TAHT/6-040-GI	209 719	250		1,1	50	3000	28
TAHT/6-060-GI	209 721	250		1,1	52	4200	50
TAHT/6-080-GI	209 723	370		1,3	56	6000	60
TAHT/6-105-GI	209 724	750		2	59	7500	75
TAHT/6-110-GI	209 726	1100		3	67	11000	80
TAHT/6-140-GI	209 727	2200		5,4	70	14000	90
TAHT/6-195-GI	209 730	3000		6,7	73	20000	100

• Caractéristiques techniques - Moteur 2 vitesses

Référence	Code	Puisance moteur (kW)	Intensité maxi 400V (A)	Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
Bobinage indépendant 4/6 pôles
TAHT/4/6-060	203 089	0,75/0,25	2/1,3	61/52	6000/4200	50
TAHT/4/6-080	203 090	1,5/0,37	3,7/1,8	68/56	8000/6000	60
TAHT/4/6-105	207 353	3/1	6,8/4,1	69/59	10500/7500	75
Bobinage indépendant 6/8 pôles
TAHT/6/8-060	207 350	0,55/0,14	2,1/1,2	52/43	4200/3000	50
TAHT/6/8-080	207 352	0,55/0,14	2,1/1,2	56/48	6000/4000	60
TAHT/6/8-105	207 355	1,1/0,55	3,6/2,5	59/51	7500/5700	75
TAHT/6/8-110	207 356	1,1/0,55	3,6/2,5	67/60	11000/7500	80
TAHT/6/8-140	203 091	3/0,75	8/3,8	70/63	14000/10500	90
TAHT/6/8-195	207 359	4/1,1	11,3/4,8	73/66	20000/15000	100
Bobinage Dahlander 4/8 pôles
TAHT/4/8-030	207 346	0,6/0,15	1,9/0,9	57/39	3000/1500	25
TAHT/4/8-040	207 347	0,6/0,15	1,9/0,9	59/42	4700/2350	28
TAHT/4/8-060	207 349	0,8/0,2	2/1	61/43	6000/3000	50
TAHT/4/8-080	207 351	1,6/0,4	4,1/1,8	68/48	8000/4000	60
TAHT/4/8-105	207 354	2,8/0,7	6,1/2,4	69/51	11800/5900	75
Bobinage Dahlander 6/12 pôles
TAHT/6/12-110	207 357	1,5/0,25	4,6/1,7	67/54	11000/5500	80
TAHT/6/12-140	207 358	4/0,65	12,6/5,1	70/58	14000/7000	90
TAHT/6/12-195	207 360	4/0,65	12,6/5,1	73/61	20000/10000	100

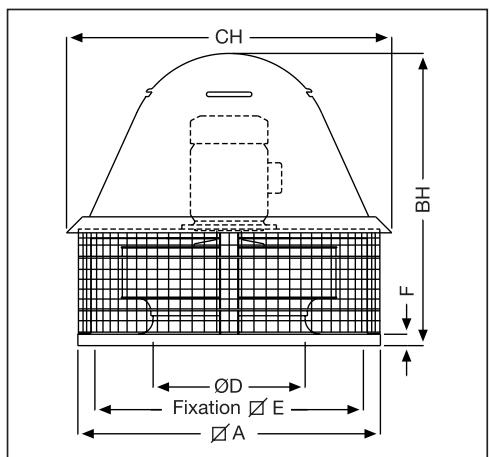

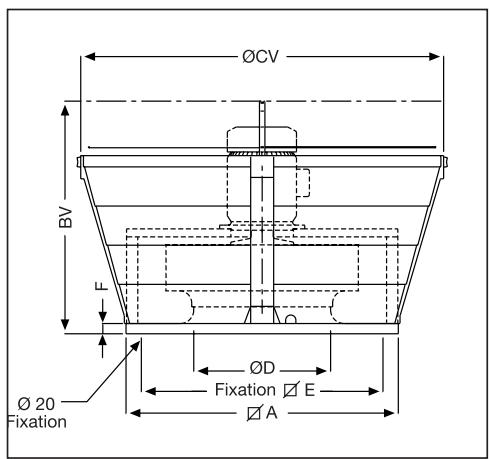

Dimensions (mm)

Type	Ø A	BH	Ø CH	Ø D	Ø E	F	Ø de raccord mini
020	430	435	470	217	344	30	250
030	540	525	596	256	450	30	315
040	540	565	596	294	450	30	315
060	660	615	661	326	570	30	400
080	660	635	661	362	570	30	400
105	800	760	849	399	668	30	500
110	800	785	849	444	668	30	500
140	946	913	1037	490	830	30	500
195	946	938	1037	537	830	30	630

Les plus

Agreées F400-120 (400^ / 2h) - Marquage CE - Moteur 1 vitesse variable - Versions avec inter de proximité monté - Nombreux accessoires de mise en œuvre - Fonctionnement silencieux

Gamme

3 modèles monophases 230V 11 modèles triphasés 400V - Débits de 700 à 25000 m3/h - Moteurs :

• 1 vitesse variable
• 1 vitesse variable avec intermonté
• 2 vitesses

Applications

• Ventilation générale,
• Ventilation industrielle
• Désenfumage pour ERP, IGH, VMC
• Grandes cuisines professionnelles

Cuisines

ERP et IGH

Locaux tertiaires

Parkings

- Caractéristiques générales

• Agréées F400-120 (400°C-2h) selon norme NF EN 12101-3
• PV CE n° 1166-CDP-0045 (TAVB) et 1166-CDP-0046 (TAVT)
• Platine d'aspiration et support moteur en tôle acier galvanisé
• Platine avec cône d'aspiration
• Calotte en polyéthylène de couleur grise
• Grillage de protection anti-volatiles, conforme à la norme NFE 09-010 pour la protection des personnes
• Roue à réaction en tôle d'acier galvanisé
• Accouplement direct
• Moteurs :
• 1 vitesse monophasée 230V-50 Hz
• IP 54
• Classe F
• Variable
• 1 vitesse triphasée 400V-50 Hz
• IP 55
• Classe F
• Variable
• 2 vitesses triphasées 400V-50 Hz
• IP 55
• Classe F
• Température du flux: maxi (confort) 400° / 2h (désenfumage)

Roue à réaction

Option inter monté

Option Coffret de relayage monté

Options

• Interrupteur de proximité câble-monté
• Coffret de relayage PYRODIS câblé
• Peinture époxy pour installation en milieu corrosif
• Tourelles pour atmosphère explosive conforme à la directive ATEX 94/9/CE, groupe II, catégorie 2 G
• Moteur 60 Hz

- Caractéristiques techniques - moteur 1 vitesse variable

Référence	Code	Puisance moteur (W)	Intensité maximum (A)		Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
			sous 230 V	sous 400 V
Monophasé 4 pôles
TAVB/4-020	207 192	180	1,7		53	2000	18
TAVB/4-030	207 194	370	3		55	3000	25
TAVB/4-040	207 196	550	3,9		58	4700	28
Triphasé 4 pôles
TAVT/4-040-G	209 687	550		1,5	58	4700	28
TAVT/4-060-G	209 692	750		2,3	57	6000	50
TAVT/4-080-G	209 691	1100		2,7	66	8000	60
TAVT/4-105-G	209 693	2200		4,9	67	11800	75
Triphasé 6 pôles
TAVT/6-040-G	209 700	250		1,1	47	3000	28
TAVT/6-060-G	209 703	250		1,1	49	4200	50
TAVT/6-080-G	209 725	370		1,3	55	6000	60
TAVT/6-105-G	209 729	750		2	56	7500	75
TAVT/6-110-G	209 736	1100		3	64	11000	80
TAVT/6-140-G	209 741	2200		5,4	67	14000	90
TAVT/6-195-G	209 744	3000		6,7	70	20000	100

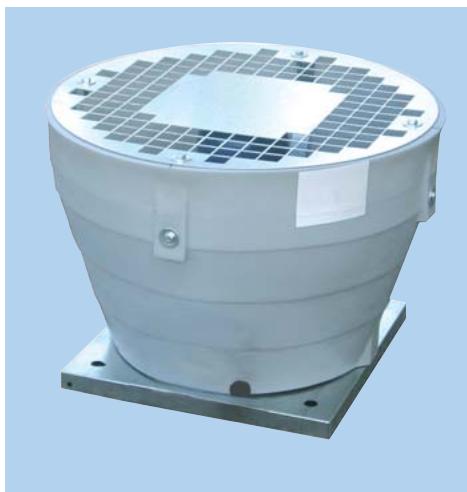

Série MAXFIRE TAVB et TAVT - reconnect vertical

• Caractéristiques techniques - Moteur 1 vitesse variable avec intermonté

Référence	Code	Puisance moteur (W)	Intensité maximum (A)		Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
			sous 230 V	sous 400 V
Monophasé 4 pôles
TAVB/4-020-I	207 201	180	1,7		53	2000	18
TAVB/4-030-I	207 203	370	3		55	3000	25
TAVB/4-040-I	207 205	550	3,9		58	4700	28
Triphasé 4 pôles
TAVT/4-040-GI	209 743	550		1,5	58	4700	28
TAVT/4-060-GI	209 882	750		2,3	57	6000	50
TAVT/4-080-GI	208 885	1100		2,7	66	8000	60
TAVT/4-105-GI	208 887	2200		4,9	67	11800	75
Triphasé 6 pôles
TAVT/6-040-GI	208 895	250		1,1	47	3000	28
TAVT/6-060-GI	208 897	250		1,1	49	4200	50
TAVT/6-080-GI	208 899	370		1,3	55	6000	60
TAVT/6-105-GI	208 963	750		2	56	7500	75
TAVT/6-110-GI	208 965	1100		3	64	11000	80
TAVT/6-140-GI	208 966	2200		5,4	67	14000	90
TAVT/6-195-GI	208 971	3000		6,7	70	20000	100

• Caractéristiques techniques - Moteur 2 vitesses Dimensions (mm)

Référence	Code	Puisance moteur (kW)	Intensité maxi 400V (A)	Niveau de pression sonore à 6 m (dB(A))	Débit maximum (m3/h)	Poids (kg)
Bobinage indépendant 4/6 pôles
TAVT/4/6-060	203 092	0,75/0,25	2/1,3	57/49	6000/4200	50
TAVT/4/6-080	203 093	1,5/0,37	3,7/1,8	66/55	8000/6000	60
TAVT/4/6-105	207 267	3/1	6,8/4,1	67/56	10500/7500	75
Bobinage indépendant 6/8 pôles
TAVT/6/8-060	207 264	0,55/0,14	2,1/1,2	49/41	4200/3000	50
TAVT/6/8-080	207 266	0,55/0,14	2,1/1,2	55/46	6000/4000	60
TAVT/6/8-105	207 269	1,1/0,55	3,6/2,5	56/48	7500/5700	75
TAVT/6/8-110	207 270	1,1/0,55	3,6/2,5	64/57	11000/7500	80
TAVT/6/8-140	203 094	3/0,75	8/3,8	67/60	14000/10500	90
TAVT/6/8-195	207 273	4/1,1	11,3/4,8	70/63	20000/15000	100
Bobinage Dahlander 4/8 pôles
TAVT/4/8-030	207 260	0,6/0,15	1,9/0,9	55/36	3000/1500	25
TAVT/4/8-040	207 261	0,6/0,15	1,9/0,9	58/39	4700/2350	28
TAVT/4/8-060	207 263	0,8/0,2	2/1	57/41	6000/3000	50
TAVT/4/8-080	207 265	1,6/0,4	4,1/1,8	66/46	8000/4000	60
TAVT/4/8-105	207 268	2,8/0,7	6,1/2,4	67/48	11800/5900	75
Bobinage Dahlander 6/12 pôles
TAVT/6/12-110	207 271	1,5/0,25	4,6/1,7	64/51	11000/5500	80
TAVT/6/12-140	207 272	4/0,65	12,6/5,1	67/55	14000/7000	90
TAVT/6/12-195	207 274	4/0,65	12,6/5,1	70/58	20000/10000	100

Type	Ø A	BV	Ø CV	Ø D	Ø E	F	Ø de raccord mini
020	430	420	595	217	344	30	250
030	540	515	745	256	450	30	315
040	540	515	745	294	450	30	315
060	660	605	910	326	570	30	400
080	660	605	910	362	570	30	400
105	800	700	1100	399	668	30	500
110	800	700	1100	444	668	30	500
140	946	820	1280	490	830	30	500
195	946	820	1280	537	830	30	630

Accessoires de montage

① Cadre de scellement - AJMS Pour montage de la tourelle sur une souche maconnée

Costière inclinée Pour montage de la tourelle sur terrasse horizontalisée sans souche maconnée - Version standard - Version avec isolation interne pour éviter la condensation - Montage volet d'économie d'énergie AJCA par le dessus

AJMS	E	G	P
020	344	368	30
030/040	450	478	30
060/080	570	598	40
105/110	668	698	40
140/195	830	866	40

(2)③ Costière de terrasse horizontalement

Pour montage de la tourelle sur terrasse lisse sans souche maçonnée

• Version standard
• Version avec isolation interne pour

éviter la condensation

• Montage volet d'économie

d'énergie AJCA par le dessus

Angle d'inclinaison (a) de 20 à

jeu de

COSTIERE	A	B	C	E
020	428	368	344	300
030/040	538	478	450	300
060/080	658	598	570	300
105/110	758	698	668	300
140/195	926	866	830	300

⑥ Plaque d'adaptation avec bride AJPA Pour raccorder directement un conduit circulaire à la tourelle - Se monte à l'aspiration de la tourelle - Elle permet de démonter la tourelle de son support sans qu'il soit nécessaire de démonter le conduit

COSTIERE INCLINEE	B	C
020	368	344
030/040	478	450
060/080	598	570
105/110	698	668
140/195	866	830

⑦ Volet d'économie d'énergie AJCA. Evite toute circulation d'air quand la tourelle est arrêtée.

AJPA	B	C	D	E
020	368	344	250	55
030/040	478	450	315	55
060/080	598	570	450	68
105/110	698	668	560	68
140/195	866	830	710	85

Silencieux de souche - AJAA Permet une atténuation acoustique importante

AJCA	E	G	K	M
020	344	368	300	145
030/040	450	478	400	145
060/080	570	598	490	170
105/110	668	698	605	170
140/195	830	866	730	190

⑨ Adaptation pour conduit circulaire - AJCC Pour monter les tourelles MAXFIRE directement sur un conduit spiralé

AJAA	A	E	G	J
020	430	344	368	630
030/040	540	450	478	630
060/080	660	570	598	700
105/110	800	668	698	700
140/195	930	830	866	700

Kit de basculement - KB - Permet le nettoyage du conduit et de la turbine - Pivote sur un cadre à sceller, maintenu par chaîne et barre de sécurité Joint d'étanchéité fourni - Peut être monté sur corniche de terrasse

Accessoires - codifications - prix HT

• 2 Costières de terrasse horizontale

Récédence	Code
COSTIERE-020	962 608
COSTIERE-030/040	962 609
COSTIERE-060/080	962 610
COSTIERE-105/110	962 611
COSTIERE-140/195	962 612

• Costière de terrasse inclinée

Référence	Angle	Code
COSTIERE-020-20°	20°	961 000
COSTIERE-020-25°	25°	961 001
COSTIERE-020-30°	30°	961 002
COSTIERE-020-35°	35°	961 003
COSTIERE-020-40°	40°	961 004
COSTIERE-020-45°	45°	961 005
COSTIERE-030/040-20°	20°	961 006
COSTIERE-030/040-25°	25°	961 007
COSTIERE-030/040-30°	30°	961 008
COSTIERE-030/040-35°	35°	961 009
COSTIERE-030/040-40°	40°	961 010
COSTIERE-030/040-45°	45°	961 011
COSTIERE-060/080-20°	20°	961 012
COSTIERE-060/080-25°	25°	961 013
COSTIERE-060/080-30°	30°	961 014
COSTIERE-060/080-35°	35°	961 015
COSTIERE-060/080-40°	40°	961 016
COSTIERE-060/080-45°	45°	961 017
COSTIERE-105/110-20°	20°	961 018
COSTIERE-105/110-25°	25°	961 019
COSTIERE-105/110-30°	30°	961 020
COSTIERE-105/110-35°	35°	961 021
COSTIERE-105/110-40°	40°	961 022
COSTIERE-105/110-45°	45°	961 023
COSTIERE-140/195-20°	20°	961 024
COSTIERE-140/195-25°	25°	961 025
COSTIERE-140/195-30°	30°	961 026
COSTIERE-140/195-35°	35°	961 027
COSTIERE-140/195-40°	40°	961 028
COSTIERE-140/195-45°	45°	961 029

• Costière de terrasse horizontalement isolée

Récédence	Code
COSTIERE-020 ISO	962 603
COSTIERE-030/040 ISO	962 604
COSTIERE-060/080 ISO	962 605
COSTIERE-105/110 ISO	962 606
COSTIERE-140/195 ISO	962 607

• 5 Costière de terrasse inclinée isolée

Référence	Angle	Code
COSTIERE-020-20° ISO	20°	961 030
COSTIERE-020-25° ISO	25°	961 031
COSTIERE-020-30° ISO	30°	961 032
COSTIERE-020-35° ISO	35°	961 033
COSTIERE-020-40° ISO	40°	961 034
COSTIERE-020-45° ISO	45°	961 035
COSTIERE-030/040-20° ISO	20°	961 036
COSTIERE-030/040-25° ISO	25°	961 037
COSTIERE-030/040-30° ISO	30°	961 038
COSTIERE-030/040-35° ISO	35°	961 039
COSTIERE-030/040-40° ISO	40°	961 040
COSTIERE-030/040-45° ISO	45°	961 041
COSTIERE-060/080-20° ISO	20°	961 042
COSTIERE-060/080-25° ISO	25°	961 043
COSTIERE-060/080-30° ISO	30°	961 044
COSTIERE-060/080-35° ISO	35°	961 045
COSTIERE-060/080-40° ISO	40°	961 046
COSTIERE-060/080-45° ISO	45°	961 047
COSTIERE-105/110-20° ISO	20°	961 048
COSTIERE-105/110-25° ISO	25°	961 049
COSTIERE-105/110-30° ISO	30°	961 050
COSTIERE-105/110-35° ISO	35°	961 051
COSTIERE-105/110-40° ISO	40°	961 052
COSTIERE-105/110-45° ISO	45°	961 053
COSTIERE-140/195-20° ISO	20°	961 054
COSTIERE-140/195-25° ISO	25°	961 055
COSTIERE-140/195-30° ISO	30°	961 056
COSTIERE-140/195-35° ISO	35°	961 057
COSTIERE-140/195-40° ISO	40°	961 058
COSTIERE-140/195-45° ISO	45°	961 059

• Cadre de scellement

Référence	Code
AJMS-020	967 364
AJMS-030/040	967 365
AJMS-060/080	967 366
AJMS-105/110	967 367
AJMS-140/195	967 368

• Plaque d'adaptation

Référence	Code
AJPA-020	962 613
AJPA-030/040	962 614
AJPA-060/080	962 615
AJPA-105/110	962 616
AJPA-140/195	962 617

⑦ Volet d'économie d'énergie

Référence	Code
AJCA-020	967 370
AJCA-030/040	967 371
AJCA-060/080	967 372
AJCA-105/110	967 373
AJCA-140/195	967 374

• Silencieux de souche

Référence	Code
AJAA-020	967 376
AJAA-030/040	967 377
AJAA-060/080	967 378
AJAA-105/110	967 379
AJAA-140/195	967 380

Fixation conduit circulaire

Référence	Code
AJCC-020/030/040	967 363

Kit de basculement

Référence	Code
KB-020	962 618
KB-030/040	962 619
KB-060/080	962 620
KB-105/110	962 621
KB-140/195	962 622

Série maxfire tahb/t et tavb/t

Accessoires électriques - Tableau de sélection

Type		Interdeproximité	Variateur *électronique	Auto *transformateur	Commandeet protectionmoteur
rejet horizontal	rejet vertical
Monophasé 4 pôles
TAHB/4-020	TAVB/4-020	INTER PROX 16A/1V	REBA 3	RMB 3,5	DEMA 2,5
TAHB/4-030	TAVB/4-030	INTER PROX 16A/1V	REBA 3	RMB 3,5	DEMA 4
TAHB/4-040	TAVB/4-040	INTER PROX 16A/1V	REBA 6	RMB 8	DEMA 4
Triphasé 4 pôles variable
TAHT/4-020-G	TAVT/4-020-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1
TAHT/4-030-G	TAVT/4-030-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1,6
TAHT/4-040-G	TAVT/4-040-G	INTER PROX 16A/1V		RMT 3,5	DEMA 1,6
TAHT/4-060-G	TAVT/4-060-G	INTER PROX 16A/1V		RMT 3,5	DEMA 2,5
TAHT/4-080-G	TAVT/4-080-G	INTER PROX 16A/1V		RMT 3,5	DEMA 4
TAHT/4-105-G	TAVT/4-105-G	INTER PROX 16A/1V		RMT 8	DEMA 6
Triphasé 6 pôles variable
TAHT/6-020-G	TAVT/6-020-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1
TAHT/6-030-G	TAVT/6-030-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1
TAHT/6-040-G	TAVT/6-040-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1,6
TAHT/6-060-G	TAVT/6-060-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1,6
TAHT/6-080-G	TAVT/6-080-G	INTER PROX 16A/1V		RMT 1,5	DEMA 1,6
TAHT/6-105-G	TAVT/6-105-G	INTER PROX 16A/1V		RMT 3,5	DEMA 2,5
TAHT/6-110-G	TAVT/6-110-G	INTER PROX 16A/1V		RMT 3,5	DEMA 4
TAHT/6-140-G	TAVT/6-140-G	INTER PROX 16A/1V		RMT 8	DEMA 6
TAHT/6-195-G	TAVT/6-195-G	INTER PROX 16A/1V		RMT 8	DEMA 9
Triphasé 4/6 pôles
TAHT/4/6-060	TAVT/4/6-060	INTER PROX 16A/2V			DEMA 1,4/2,4 BI
TAHT/4/6-080	TAVT/4/6-080	INTER PROX 16A/2V			DEMA 2,4/4 BI
TAHT/4/6-105	TAVT/4/6-105	INTER PROX 16A/2V			DEMA 5/8,5 BI
Triphasé 6/8 pôles
TAHT/6/8-060	TAVT/6/8-060	INTER PROX 16A/2V			DEMA 1,4/2,4 BI
TAHT/6/8-080	TAVT/6/8-080	INTER PROX 16A/2V			DEMA 1,4/2,4 BI
TAHT/6/8-105	TAVT/6/8-105	INTER PROX 16A/2V			DEMA 3,1/5 BI
TAHT/6/8-110	TAVT/6/8-110	INTER PROX 16A/2V			DEMA 3,1/5 BI
TAHT/6/8-140	TAVT/6/8-140	INTER PROX 16A/2V			DEMA 4/11 BI
TAHT/6/8-195	TAVT/6/8-195	INTER PROX 16A/2V			DEMA 6,5/14 BI
Triphasé 4/8 pôles
TAHT/4/8-030	TAVT/4/8-030	INTER PROX 16A/2V			DEMA 1/2,4 DH
TAHT/4/8-040	TAVT/4/8-040	INTER PROX 16A/2V			DEMA 1/2,4 DH
TAHT/4/8-060	TAVT/4/8-060	INTER PROX 16A/2V			DEMA 1/2,4 DH
TAHT/4/8-080	TAVT/4/8-080	INTER PROX 16A/2V			DEMA 1,8/5 DH
TAHT/4/8-105	TAVT/4/8-105	INTER PROX 16A/2V			DEMA 3,1/8,5 DH
Triphasé 6/12 pôles
TAHT/6/12-110	TAVT/6/12-110	INTER PROX 16A/2V			DEMA 1,8/5 DH
TAHT/6/12-140	TAVT/6/12-140	INTER PROX 16A/2V			DEMA 6,5/14 DH
TAHT/6/12-195	TAVT/6/12-195	INTER PROX 16A/2V			DEMA 6,5/14 DH

• Variateur et autotransformateur équipés de contact auxiliaire de commande électrovanne gaz

Accessoires électriques - codification - prix HT

Variateur monophasé

Référence	Code
REB-1N	704 149
REB 2,5N	704 177
REBA 3	708 708
REBA 6	707 864

Commande moteur 1 vitesse

Référence	Code
DEMA 1	707 872
DEMA 1,6	707 873
DEMA 2,5	707 874
DEMA 4	707 875
DEMA 6	707 876
DEMA 9	707 877

Interrupteur de proximité

Référence	Code
INTER PROX 16A/1V	702 964
INTER PROX 16A/2V	702 966

• Autotransformateur monophasé

Référence	Code
RMB-1,5	700 554
RMB-3,5	700 555
RMB-8	700 556
RMBA 4	707 866

Commande moteur 4/8 et 6/12 pôles - Coffret de relayage

Référence	Code
DEMA 1/2,4 DH	709 921
DEMA 1,8/5 DH	709 922
DEMA 3,1/8,5 DH	709 948
DEMA 6,5/14 DH	707 890

Voir page 177

• Autotransformateur triphasé

Référence	Code
RMT-1,5	700 578
RMT-3,5	700 558
RMT-8	700 559
RMTA 5	708 152
RMTA 6,8	707 869

Commande moteur 4/6 et 6/8 pôles - Variateur de fréquence

Référence	Code
DEMA 1,4/2,4 BI	709 914
DEMA 2,4/4 BI	703 280
DEMA 3,1/5 BI	709 915
DEMA 4/11 BI	707 897
DEMA 5/8,5 BI	709 916
DEMA 6,5/14 BI	707 900

Voir page 363

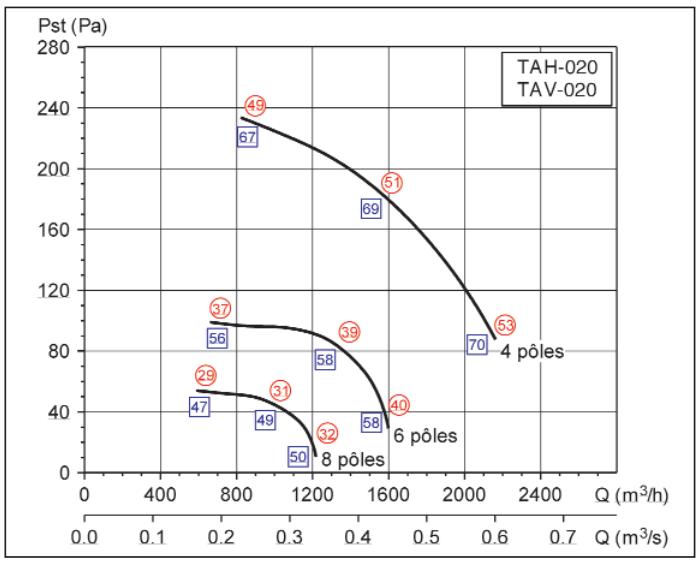

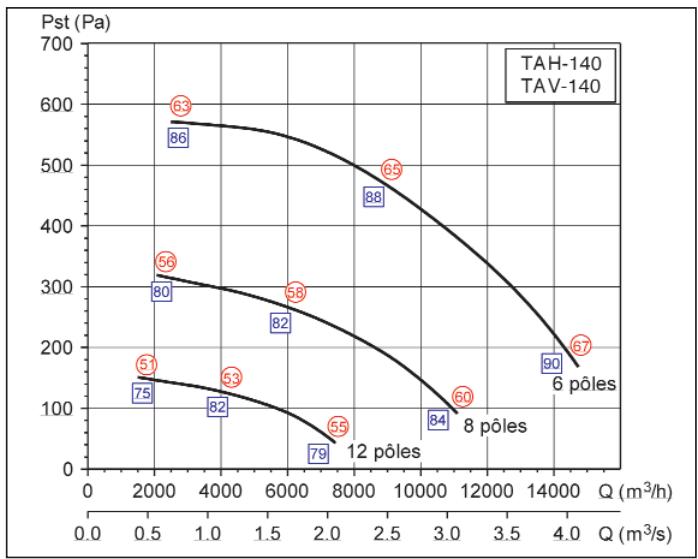

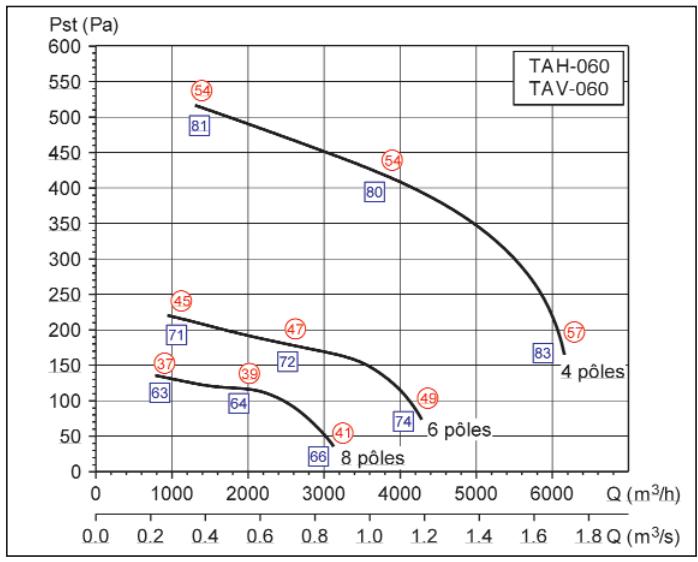

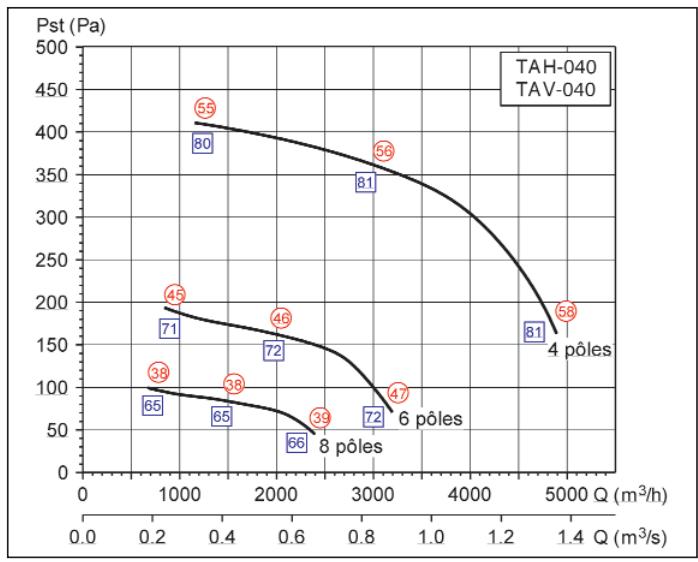

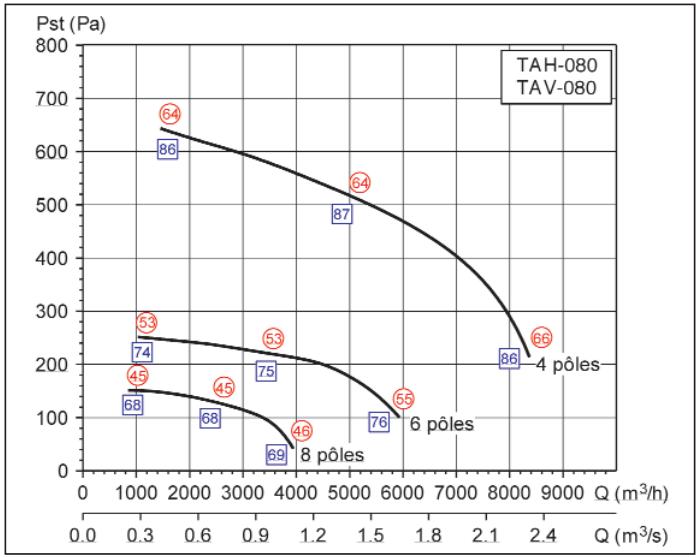

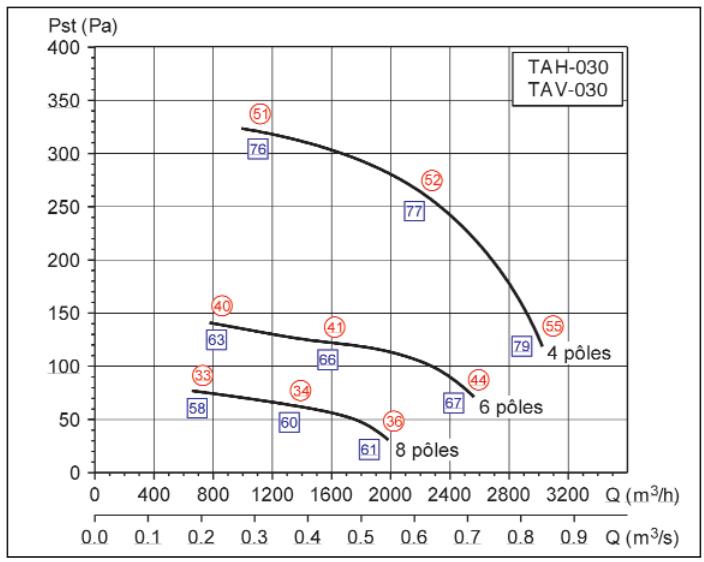

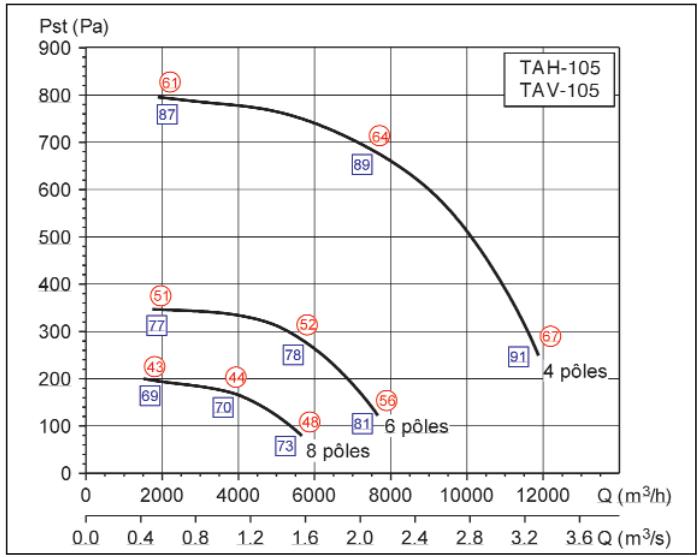

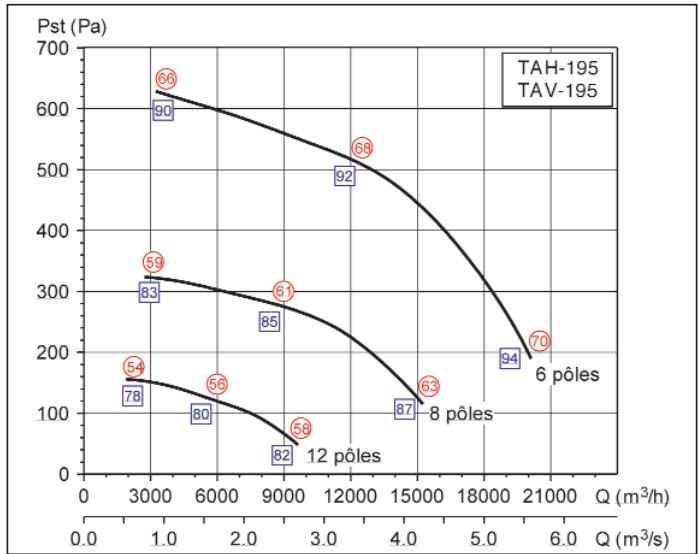

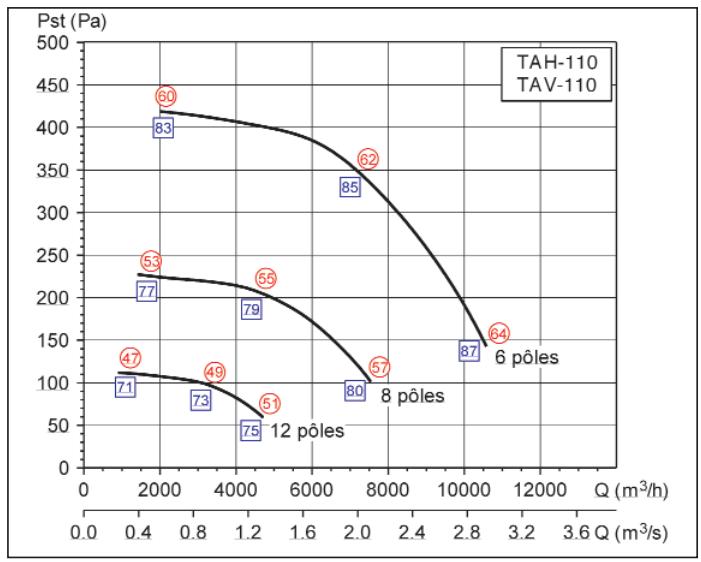

Courbes caractéristiques

Établies suivant le projet de normes CETIAT au caisson réduit pour une densité de l'air de 1,2Kg/m³ avec les diamètres de raccordements suivants :

TAH/V 020

TAH/V 060, 080

TAH/V 030, 040

TAH/V 105, 110, 140

Les valeurs acoustiques données dans les courbes ci-dessous sont celles des TAV

NOTA : Important ! pour les tourrelles équipées de volets d'économie d'énergie (AJCA), prévoir une perte de charge supplémentaire de 50 Pa

Niveau de pression acoustique mesuré en champ libre hémisphérique :

• sur une surface réfléchissante
• Le micro placé à 6 m de la source sonore. Aspiration raccordée
• Lp en dB(A)

Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).

Série maxfire tahb/t et tavb/t

Courbes caractéristiques
