Type de produit	Ventilateur industriel pour extraction haute température (150°C)
Diamètres disponibles	450, 500, 560, 630, 710, 800 mm
Débit maximum	5400 à 32000 m³/h selon modèle
Pression sonore	72 à 95 dB(A) selon modèle
Poids	25 à 82 kg selon modèle
Alimentation électrique	Triphasé 230V/400V, 50 Hz (moteur 4 kW : 400V uniquement)
Moteur	Classe F, IP55
Hélice	Aluminium, équilibrée dynamiquement selon ISO 1940
Structure	Virole en tôle d'acier laminée, carénage en tôle, peinture epoxy polyester grise anti-corrosion
Température d'extraction max	150°C
Applications	Extraction d'air, ventilation de locaux à atmosphère particulière (haute température, gaz), cabine peinture, industrie
Accès moteur/turbine	Sans démontage du ventilateur, structure pivotante
Entretien et nettoyage	Ouverture droite et gauche pour facilité de nettoyage
Grilles de protection	Disponibles en aspiration et refoulement (références fournies)
Accessoires	Manchettes souples, brides, pieds supports
Dimensions (exemple pour modèle 450)	ØA 537 mm, ØB 500 mm, C 442 mm, ØD 450 mm, E 12 mm, F 749 mm, G 183 mm, H 344 mm, nombre de trous 8
Réparabilité	Hélice équilibrée dynamiquement, accès facile aux composants
Normes	Essais selon BS 848, AMCA 210, ASHRAE 51

FOIRE AUX QUESTIONS - TTT UNELVENT

Comment nettoyer le ventilateur TTT ?

Le nettoyage est facilité par l'ouverture droite et gauche de la structure. Débranchez l'alimentation avant toute intervention. Utilisez un chiffon doux et sec. Évitez l'eau sous pression.

Quelle est la température maximale d'extraction ?

Le ventilateur TTT est conçu pour une extraction d'air jusqu'à 150°C. Pour des températures plus élevées, il convient de corriger les débits sur les courbes caractéristiques.

Quel type d'alimentation électrique est nécessaire ?

Le ventilateur fonctionne en triphasé 230V/400V, 50 Hz. Les moteurs de 4 kW nécessitent une alimentation 400V uniquement. Consultez le tableau des caractéristiques pour l'intensité.

Puis-je utiliser ce ventilateur pour une cabine de peinture ?

Oui, le TTT est adapté à la ventilation de cabines de peinture et autres atmosphères particulières (gaz, haute température). Respectez les consignes de sécurité.

Comment accéder au moteur pour maintenance ?

La structure pivotante permet d'accéder à l'ensemble moteur/turbine sans démonter le ventilateur. Consultez la notice pour la procédure détaillée.

Quel est le niveau sonore du ventilateur ?

Le niveau de pression sonore varie de 72 à 95 dB(A) selon le modèle et le débit. Les valeurs précises sont indiquées dans le tableau des caractéristiques techniques.

Quels sont les diamètres disponibles ?

Six diamètres normalisés sont disponibles : 450, 500, 560, 630, 710 et 800 mm. Le débit maximum varie de 7500 à 32000 m³/h.

Comment installer le ventilateur TTT ?

Le ventilateur peut être monté avec des pieds supports, des manchettes souples et des brides. Veillez à respecter les dimensions de fixation indiquées dans la notice. L'installation doit être réalisée par un professionnel.

Quelles sont les précautions de sécurité ?

Débranchez toujours l'alimentation avant entretien. Assurez-vous que l'hélice est équilibrée. Utilisez des grilles de protection. Respectez les conditions d'utilisation (température, atmosphère).

Où trouver les pièces détachées ?

Les pièces détachées (manchettes souples, brides, grilles, pieds supports) sont référencées dans la notice. Contactez votre revendeur UNELVENT ou consultez le site officiel pour commander.

MODE D'EMPLOI TTT UNELVENT

• Extraction hauteurs températures 150°C
• Structure pivotante pour entretien facile
• Moteur hors flux d'air

Gamme

• 6 Diamètres normalisés de 450 à 800 mm
• Débits de 5400 à 32000 m3/h

Applications

• Conçus pour l'extraction d'air ou ventilation d'un local représentant une atmosphère particulière (Haute température, gaz...)

Cabine peinture

Industrie

Caractéristiques générales

Virole en tôlé d'acier laminée - Carénage en tôle - Ensemble revêtu d'une peinture epoxy polyester grise anti-corrosion - Hélice aluminium équilibrée selon norme ISO 1940 - Moteur triphase 230/400V - 50 Hz sauf 4 kW (400V - 50 Hz) - Classe F - IP 55 - Accès à l'ensemble moteur/turbine sans démonter le ventilateur

Hélice équilibrée dynamiquement

Facilité de nettoyage Ouverture droite et gauche

\section*{Caractéristiques techniques}

Référence	Code	Diamètre (mm)	Puisance moteur (kW)	Intensité maximum absorbée (A)		Débit maximum (m3/h)	Niveau de pression sonore (dB(A))	Poids (kg)
				230 V	400 V
TTT/4-450-H	103 143	450	0,55	2,90	1,70	7500	72	25
TTT/4-500-H	103 145	500	0,75	3,80	2,20	10800	75	38
TTT/4-560-H	103 147	560	1,1	4,50	2,60	14000	78	35
TTT/4-630-H	103 149	630	1,5	6,10	3,50	17350	78	50
TTT/4-710-G	103 180	710	1,5	6,10	3,50	21900	82	60
TTT/4-710-H	103 181	710	2,2	8,30	4,80	23700	83	64
TTT/4-800-G	103 183	800	3	11,30	6,50	27500	92	79
TTT/4-800-H	103 184	800	4	-	8,60	32000	95	82

Dimensions (mm)

G N ∅A

D ∅D

H F C

Type	Ø A	Ø B	C	Ø D	E	F	G	H	Nombre de trous N
TTT/4-450	537	500	442	450	12	749	183	344	8
TTT/4-500	595	560	450	500	12	803	183	369	12
TTT/4-560	655	620	450	560	12	903	208	420	12
TTT/4-630	725	690	450	630	12	978	208	458	12
TTT/4-710	806	770	490	710	12	1085	228	519	16
TTT/4-800	896	860	490	800	12	1184	253	573	16

Série TTT - 150°c

- Manchette couple

- Bride

Grille de protection

Pieds supports

Pieds supports

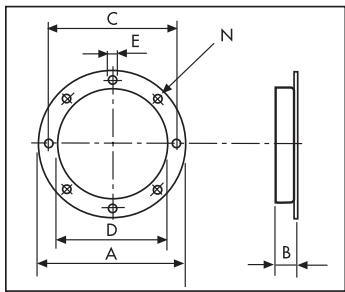

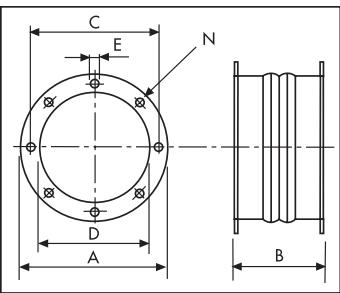

• Manchettes souples

Brides

Référence	Code	Ø A	B	Ø C	Ø D	Ø E	Nombre de trous
ACOP 450	950 005	537	229	500	450	12	8
ACOP 500	950 006	595	229	560	500	12	12
ACOP 560	950 007	655	229	620	560	12	12
ACOP 630	950 008	725	229	690	630	12	12
ACOP 710	953 779	806	229	770	710	12	12
ACOP 800	956 621	896	304	860	800	12	16

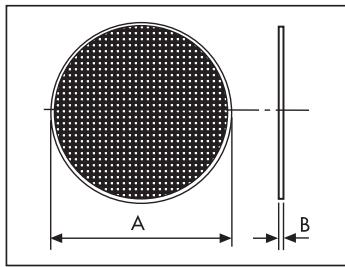

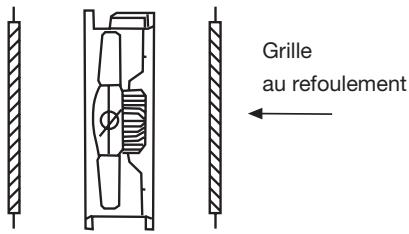

Grilles à l'aspiration et au refoulement

Référence	Code	Ø A	B	Ø C	Ø D	Ø E	Nombre de trous
BRIDE 450	950 025	537	63	500	450	12	8
BRIDE 500	950 026	595	69	560	500	12	12
BRIDE 560	950 027	655	69	620	560	12	12
BRIDE 630	950 028	725	69	690	630	12	12
BRIDE 710	953 780	806	69	770	710	12	12
BRIDE 800	952 982	896	69	860	800	12	16

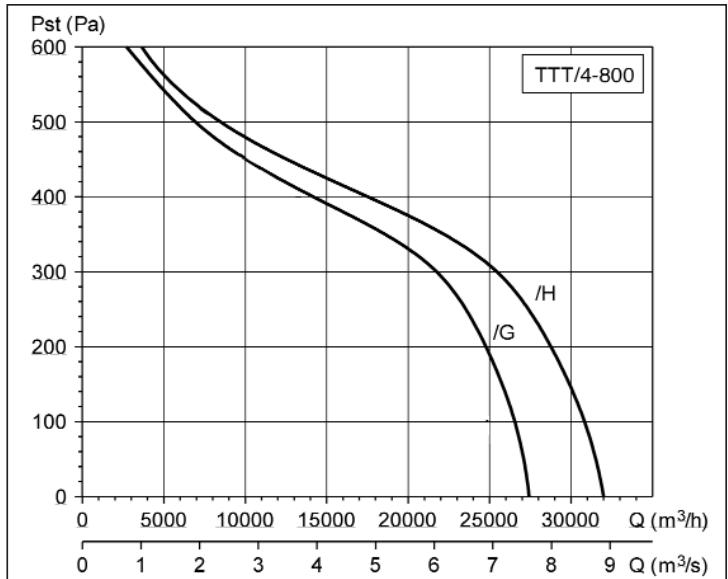

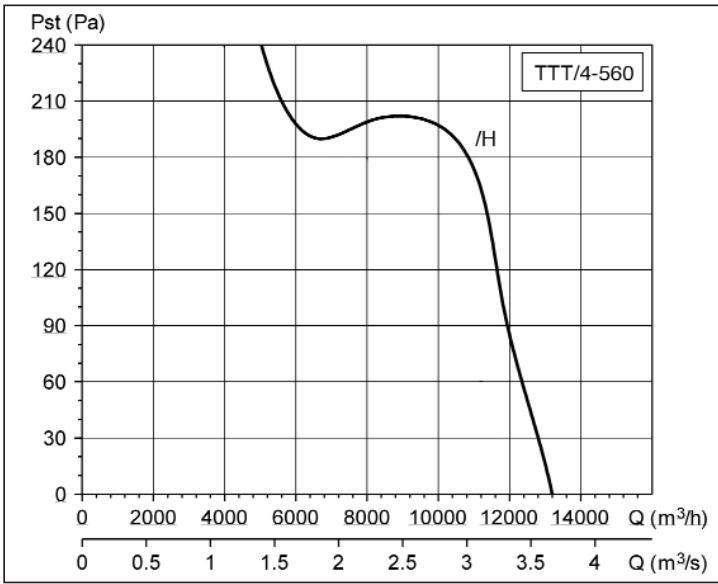

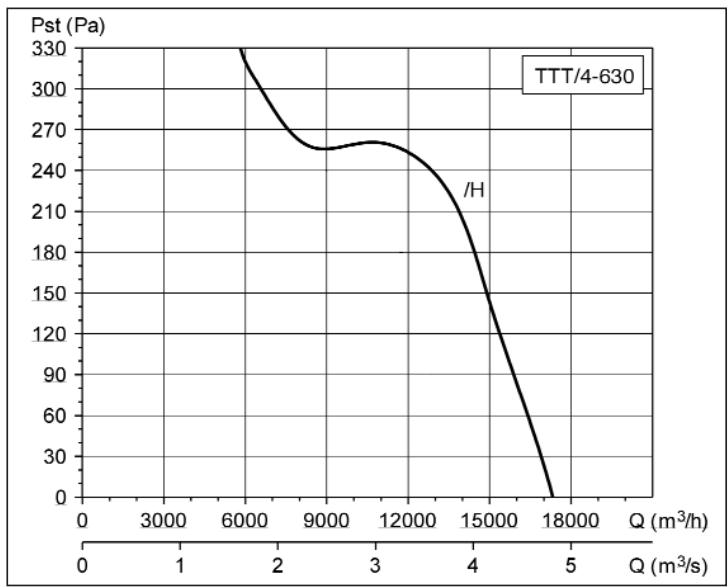

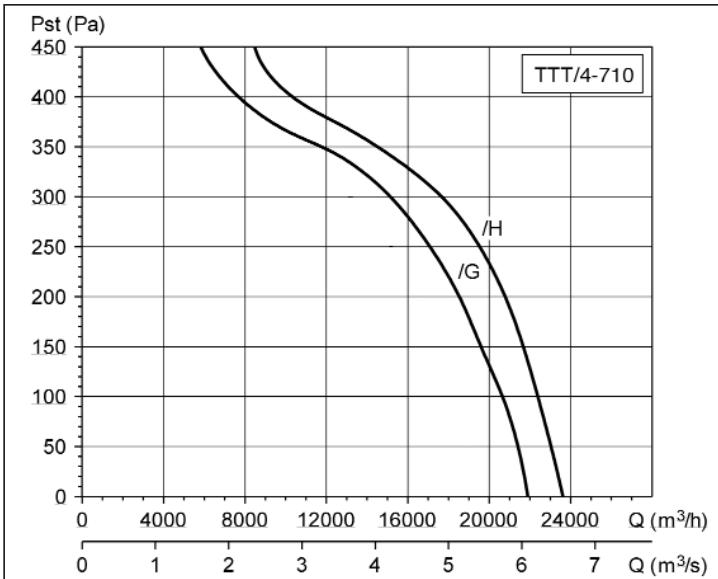

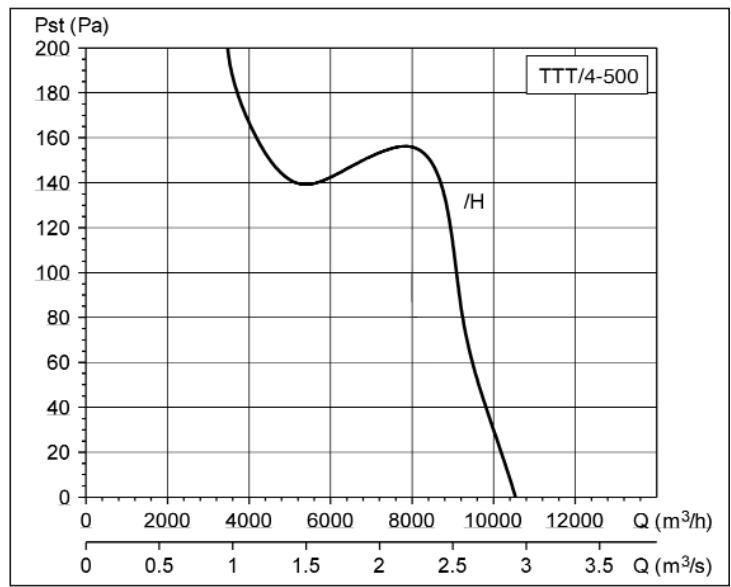

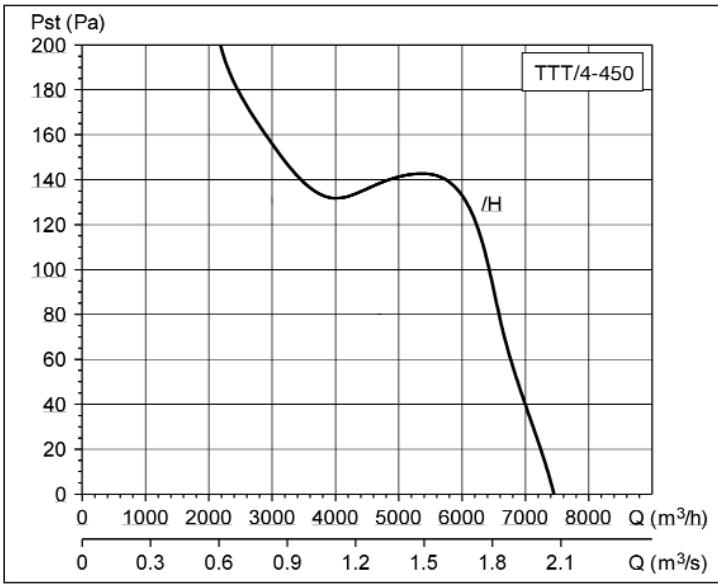

Courbes caractéristiques

• Q = débit en m^3/h et m^3/s - P_st = Pressure statique en Pa. Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985.
• En cas de température d'air élevée, il convient de corriger les débits sur les courbes
