Type d'appareil	Grille de transfert anti-vue
Matériau du cadre	Aluminium anodisé
Matériau des ailettes	Aluminium anodisé
Profil des ailettes	Chevron (anti-vue)
Réglage	Réglable en épaisseur de 30 à 50 mm
Fixation	Par vis apparentes
Applications	Transfert d'air entre locaux contigus, ventilation et climatisation
Dimensions disponibles (L x H en mm)	200x100, 300x150, 400x200, 400x300, 500x300, 600x300, 600x400, 600x600
Débit d'air confort (m3/h)	90 à 1700 selon dimensions
Débit d'air tertiaire (m3/h)	130 à 2300 selon dimensions
Débit d'air industrie (m3/h)	170 à 3000 selon dimensions
Indice NR (confort)	NR 25
Indice NR (tertiaire)	NR 35
Indice NR (industrie)	NR 45
Épaisseur cadre	Non précisé
Couleur	Aluminium naturel anodisé

FOIRE AUX QUESTIONS - GTA UNELVENT

Comment installer l'UNELVENT GTA ?

Pour installer l'UNELVENT GTA, commencez par lire le manuel d'installation fourni. Assurez-vous que l'emplacement est propre et sec. Fixez l'appareil au mur selon les instructions, en utilisant les vis et chevilles fournies. Branchez ensuite l'appareil à une prise électrique conforme.

Que faire si l'UNELVENT GTA ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si l'appareil ne s'allume toujours pas, contactez le service client pour assistance.

Comment nettoyer l'UNELVENT GTA ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour l'intérieur, retirez le filtre et lavez-le à l'eau tiède savonneuse. Laissez sécher complètement avant de le remettre en place.

Quelle est la consommation énergétique de l'UNELVENT GTA ?

L'UNELVENT GTA a une consommation énergétique d'environ 50 W en mode standard. Cela peut varier selon les réglages et les conditions d'utilisation.

Comment régler la vitesse de l'UNELVENT GTA ?

L'UNELVENT GTA dispose d'un bouton de réglage de la vitesse sur le panneau de contrôle. Appuyez sur le bouton pour passer entre les différentes vitesses disponibles.

Y a-t-il une garantie sur l'UNELVENT GTA ?

Oui, l'UNELVENT GTA est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu comme preuve d'achat.

Puis-je utiliser l'UNELVENT GTA dans une salle de bain ?

L'UNELVENT GTA peut être utilisé dans une salle de bain, mais assurez-vous qu'il est installé à une distance sécuritaire de toute source d'eau pour éviter les risques électriques.

Où puis-je acheter des pièces de rechange pour l'UNELVENT GTA ?

Les pièces de rechange pour l'UNELVENT GTA peuvent être achetées sur notre site officiel ou auprès de revendeurs agréés. Contactez le service client pour plus d'informations.

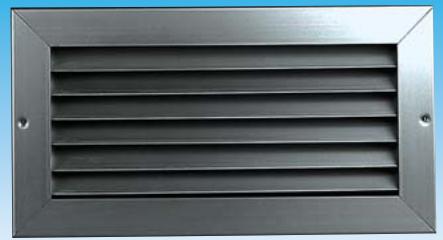

MODE D'EMPLOI GTA UNELVENT

Les plus

• Ailettes avec profil à chevron (anti-vue)
• Cadre et ailettes en aluminium anodisé

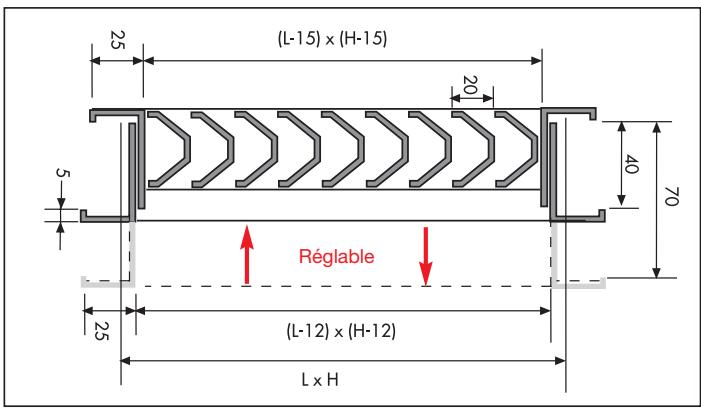

• Contre-cadre de finition en aluminium anodisé réglable en épaisseur de 30 à 50 mm. Fixation par vis apparentes.

Applications

• Grilles destinées au transfert d'air entre locaux contigus dans les installations de ventilation et de climatisation. Installation en parois minces de 40 à 70 mm.

\section*{Caractéristiques techniques}

Référence	Code
GTA 200x100	852 048
GTA 300x150	852 049
GTA 400x200	852 050
GTA 400x300	852 051
GTA 500x300	852 052
GTA 600x300	852 053
GTA 600x400	852 055
GTA 600x600	850 151

\section*{Caractéristiques aérauliques et acoustiques}

Type	Confort	Tertiaire	Industrie
	Débit(m3/h)à NR 25	Débit(m3/h)à NR 35	Débit(m3/h)à NR 45
200x100	90	130	170
300x150	240	320	430
400x200	410	560	730
400x300	650	830	1200
500x300	800	1100	1500
600x300	950	1300	1700
600x400	1200	1500	2000
600x600	1700	2300	3000

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Dimensions (mm)

Type	L	H
200x100	200	100
300x150	300	150
400x200	400	200
400x300	400	300
500x300	500	300
600X300	600	300
600x400	600	400
600x600	600	600
