Type d'appareil	Grille de reprise
Forme des mailles	Carrées
Matériau	Aluminium naturel
Finition	Alu (naturel) ou blanc RAL 9016 en option
Dimensions disponibles (L x H mm)	De 200x100 à 600x400
Installation	Par clips, en paroi, allège ou plafond
Usage	Intérieur
Applications	Ventilation et climatisation
Débit d'air (m3/h)	De 175 à 3240 selon type et usage
Options	Existe en blanc RAL 9016
Accessoires compatibles	Registres de réglage, contre-cadres de fixation, plénums
Poids	Faible (alu)
Fixation	Par clips
Type de maillage	13 x 13
Charge	Faible

FOIRE AUX QUESTIONS - GRM UNELVENT

Qu'est-ce que l'UNELVENT GRM ?

L'UNELVENT GRM est un système de ventilation conçu pour améliorer la qualité de l'air intérieur dans les bâtiments.

Comment installer l'UNELVENT GRM ?

Veuillez suivre le manuel d'installation fourni avec le produit. Assurez-vous de respecter les normes électriques et de construction locales.

Que faire si l'UNELVENT GRM ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement alimenté et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le service client.

Comment nettoyer l'UNELVENT GRM ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et remplacez les filtres selon les recommandations du fabricant.

Quels sont les dimensions de l'UNELVENT GRM ?

Les dimensions de l'UNELVENT GRM sont de 600 mm x 400 mm x 300 mm.

L'UNELVENT GRM est-il bruyant ?

L'UNELVENT GRM est conçu pour être silencieux, avec un niveau sonore maximum de 35 dB en fonctionnement normal.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur peut être réglée à l'aide du panneau de contrôle intégré sur l'appareil.

Y a-t-il une garantie sur l'UNELVENT GRM ?

Oui, l'UNELVENT GRM est couvert par une garantie de 2 ans contre les défauts de fabrication.

Puis-je utiliser l'UNELVENT GRM dans une salle de bain ?

Oui, l'UNELVENT GRM peut être utilisé dans des environnements humides, mais assurez-vous qu'il est installé conformément aux normes de sécurité.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client au numéro indiqué sur la garantie ou sur notre site web.

MODE D'EMPLOI GRM UNELVENT

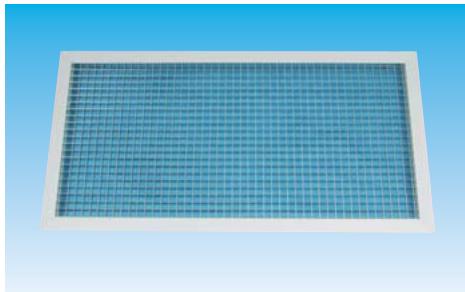

GRILLES DE REPRISE A MAILLES CARREES Série GRM

Les plus

• Cadre et maille en aluminium naturel
  Quadrillage 13 × 13
  Fixation par clips
• Installation en paroi, allège ou plafond
• Faibles pertes de charge

Option

Existe en blanc - RAL 9016

Applications

Grille de reprise destinées aux installations de ventilation et de climatisation
Usage interieur

Accessoires

• Registres de réglage (VDR) : voir page 320
• Contre-cadres de fixation (CPG): voir page 320
• Plénums à raccordement arrêté ou l'ârrel (PGR ou PGL), standards ou isolés : voir page 318

- Charactéristiques techniques

Référence	Code	Finition
GRM 200x100	852 461	Alu
GRM 300x100	852 462	Alu
GRM 400x100	852 463	Alu
GRM 300x150	852 471	Alu
GRM 400x150	858 472	Alu
GRM 200x200	852 479	Alu
GRM 300x200	852 480	Alu
GRM 400x200	852 481	Alu
GRM 600x200	852 483	Alu
GRM 300x300	852 489	Alu
GRM 400x300	852 490	Alu
GRM 600x300	852 492	Alu
GRM 400x400	852 499	Alu
GRM 600x400	852 501	Alu

- Caracteristiques aérauliques et acoustiques

Type	Confort	Tertiaire	Industrie
	Débit(m3/h)à NR 25	Débit(m3/h)à NR 35	Débit(m3/h)à NR 45
200x100	175	230	320
300x100	240	320	430
400x100	320	430	580
300x150	390	500	650
400x150	500	650	900
200x200	320	430	580
300x200	500	650	900
400x200	640	830	1080
600x200	970	1260	1620
300x300	720	970	1220
400x300	970	1260	1620
600x300	1370	1910	2520
400x400	1260	1660	2270
600x400	1810	2410	3240

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

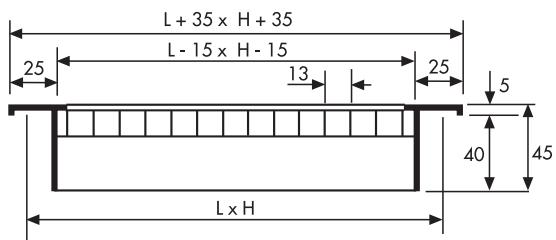

Dimensions (mm)

Type GRM	L	H
200x100	200	100
300x100	300	100
400x100	400	100
300x150	300	150
400x150	400	150
200x200	200	200
300x200	300	200

Type GRM	L	H
400x200	400	200
600x200	600	200
300x300	300	300
400x300	400	300
600x300	600	300
400x400	400	400
600x400	600	400
