Type d'appareil	Grille de ventilation
Matériau	Aluminium embouti
Finition	Aluminium naturel
Type d'ailettes	Horizontales
Fixation	Vis apparentes
Application	Installation intérieure ou extérieure
Fonction	Prise ou rejet d'air
Débit d'air max conseillé	De 25 à 1000 m³/h
Dimensions (A x B)	Variable selon modèle, de 100x100 à 420x420 mm
Fixation sur manchon	Clips de maintien sur manchon circulaire (pour série PAF)
Manchon télescopique	Oui, acier galvanisé, épaisseur 250 à 400 mm (pour série PAF)
Surface de passage	Variable selon modèle
Poids	Non précisé
Type de montage	En applique
Nombre de références	Plus de 10
Code produit	Non précisé

FOIRE AUX QUESTIONS - GRA & PAF UNELVENT

Qu'est-ce que UNELVENT GRA & PAF ?

UNELVENT GRA & PAF est un système de ventilation conçu pour améliorer la qualité de l'air intérieur et optimiser le confort thermique dans les espaces résidentiels et professionnels.

Comment installer UNELVENT GRA & PAF ?

L'installation de UNELVENT GRA & PAF doit être effectuée par un professionnel qualifié. Veuillez suivre les instructions fournies dans le manuel d'installation ou contacter un technicien si nécessaire.

Quels sont les réglages recommandés pour une utilisation optimale ?

Il est recommandé de régler le débit d'air selon la taille de la pièce et le nombre d'occupants. Consultez le manuel pour les spécifications précises en fonction de votre environnement.

Que faire si le système ne fonctionne pas correctement ?

Vérifiez si l'appareil est alimenté et si tous les filtres sont propres. Si le problème persiste, contactez le service client pour une assistance technique.

À quelle fréquence dois-je remplacer les filtres ?

Il est conseillé de remplacer les filtres tous les 3 à 6 mois, selon l'utilisation et la qualité de l'air dans votre environnement.

Le système est-il bruyant ?

UNELVENT GRA & PAF est conçu pour fonctionner silencieusement. Si vous entendez des bruits anormaux, vérifiez les connexions et les composants internes ou contactez un professionnel.

Puis-je utiliser UNELVENT GRA & PAF dans des espaces de petite taille ?

Oui, UNELVENT GRA & PAF peut être utilisé dans des espaces de petite taille, mais il est important de régler le débit d'air en conséquence pour éviter une surpression.

Comment nettoyer le système ?

Pour nettoyer le système, débranchez-le et utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Ne pas utiliser de produits chimiques agressifs. Pour un nettoyage approfondi, référez-vous au manuel d'entretien.

Le produit est-il garanti ?

Oui, UNELVENT GRA & PAF est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI GRA & PAF UNELVENT

• Grilles à auvents horizontalement
• Fabrication en aluminium embouti
• Finition aluminium naturel Fixation en applique par vis apparentes

Gamme

10 références - Débit de 25 à 1000 m3/h

Applications

• Grilles destinées à la prise d'air dans les installations de ventilation et de climatisation
• Installation intérieure ou extérieure

Caractéristiques techniques

Référence	Code	A	B	Débit maxi conseillé (m3/h)
GRA 25	872 194	100x100	80x80	25
GRA 75	870 218	140x140	120x120	75
GRA 100	870 215	165x165	145x145	100
GRA 150	870 216	190x190	170x170	150
GRA 200	870 217	210x210	190x190	200

Référence	Code	A	B	Débit maxi conseillé (m3/h)
GRA 300	873 599	240x240	220x220	300
GRA 400	872 195	290x290	270x270	400
GRA 600	872 196	340x340	320x320	600
GRA 800	872 197	390x390	370x370	800
GRA 1000	872 199	440x440	420x420	1000

Grille :

• Auvents horizontalement
• Fabrication en aluminium embouti
• Finition aluminium naturel Fixation en applique par vis apparentes
• Clips de maintien sur le manchon circulaire

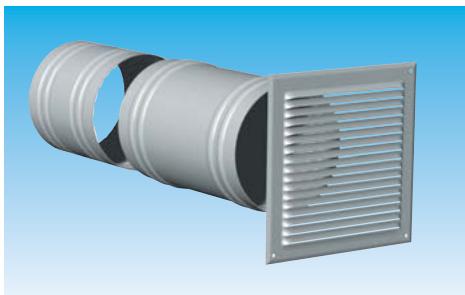

Manchon télescopique :

• Manchons mâle et fémelle en acier galvanisé
• Pour murs d'épaisseur 250 à 400 mm

Applications

• Grilles équipées de manchon téléscopique destinées à être raccordées à des conduits circulaires de prise ou de rejet d'air dans les installations de ventilation
• Installation intérieure ou extérieure

\section*{Caractéristiques techniques}

Référence	Code	Ø (mm)	A		ØD1	ØD2	Surface de passage (cm2)	Débit à 20 Pa (m3/h)
								Rejet d'air	Prise d'air
PAF 125	875 307	125	165x165		127	122	85	170	120
PAF 150	875 308	150	190x190		155	150	130	225	185
PAF 160	875 309	160	210x210		162	157	140	235	195
PAF 200	875 310	200	240x240		202	197	190	350	290
PAF 250	875 311	250	290x290		252	247	280	485	400
PAF 315	875 312	315	340x340		320	315	480	830	680
PAF 355	875 314	355	390x390		360	355	600	1060	870
PAF 400	875 313	400	440x440		403	408	930	1610	1320
