Type de produit	Grille de ventilation
Marque	UNELVENT
Modèle	GRC
Matériau	Acier galvanisé
Applications	Soufflage ou reprise pour installations de ventilation et climatisation
Montage	Sur conduits circulaires rigides
Ailettes orientables	Horizontales et verticales, orientables individuellement (pas de 20 mm) montées sur bagues nylon
Joint d'étanchéité	Mousse
Fixation	Par vis auto-foreuse
Dimensions disponibles	400x75, 500x75, 600x75, 400x125, 500x125, 600x125, 400x225, 500x225, 600x225, 800x225, 1000x225 (L x H en mm)
Diamètre conduit (min-max)	De 160 mm à 1000 mm selon modèle
Plage de débit	Jusqu'à 2590 m3/h pour le modèle 1000x225 (NR 45)
Niveau de bruit (NR)	De NR 25 à NR 45 selon débit et modèle
Registre optionnel	RIG (registre incliné à glissière) pour équilibrage des débits
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - GRC UNELVENT

Quel est le diamètre de conduit compatible avec la grille GRC ?

Le diamètre de conduit varie selon le modèle : de 160 mm pour les petits modèles (400x75) jusqu'à 1000 mm pour le 1000x225. Consultez le tableau des caractéristiques techniques pour plus de détails.

Comment installer la grille GRC ?

La grille se monte sur un conduit circulaire rigide. Fixez-la à l'aide de vis auto-foreuses. Un joint mousse assure l'étanchéité.

Les ailettes sont-elles orientables ?

Oui, les ailettes horizontales et verticales sont orientables individuellement avec un pas de 20 mm. Elles sont montées sur bagues nylon pour un mouvement fluide.

Quels sont les niveaux de bruit (NR) pour la grille GRC ?

Le niveau de bruit dépend du débit et du modèle. Par exemple, pour la GRC 400x75 : NR 25 à 200 m3/h, NR 35 à 345 m3/h, NR 45 à 480 m3/h. Consultez le tableau des caractéristiques aérauliques.

Puis-je utiliser la grille GRC en reprise d'air ?

Oui, la grille GRC est conçue pour le soufflage ou la reprise dans les installations de ventilation et climatisation.

Quelles sont les dimensions disponibles pour la grille GRC ?

Les dimensions (L x H) vont de 400x75 mm à 1000x225 mm. Les modèles disponibles : 400x75, 500x75, 600x75, 400x125, 500x125, 600x125, 400x225, 500x225, 600x225, 800x225, 1000x225.

Existe-t-il un registre de réglage pour la grille GRC ?

Oui, un registre incliné à glissière (modèle RIG) est disponible en option pour l'équilibrage des débits. Il se fixe également par vis auto-foreuses.

Comment nettoyer la grille GRC ?

Nettoyez la grille avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le revêtement.

Quel est le matériau de la grille GRC ?

La grille est fabriquée en acier galvanisé, ce qui lui confère une bonne résistance à la corrosion.

La grille GRC peut-elle être utilisée en extérieur ?

La grille est destinée à un usage intérieur (ventilation et climatisation). Pour une utilisation extérieure, consultez UNELVENT pour des versions adaptées.

MODE D'EMPLOI GRC UNELVENT

Les plus

• Fabrication acier galvanisé
• Ailettes horizontales et verticales orientables individuellement (pas de 20 mm) Ailettes montées sur bagues nylon Fixation par vis auto-foreuse
• Etanchéité par joint mousse

Applications

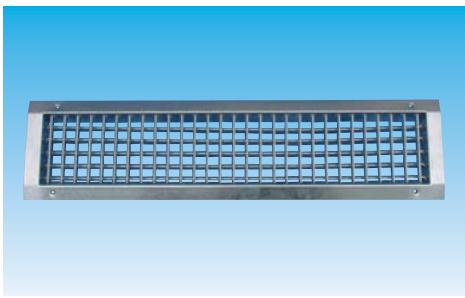

• Grille de soufflage ou de reprise destinées aux installations de ventilation et de climatisation
• Montage sur conduits circulaires rigides
• Caractéristiques techniques

Récurrence	Code	Ø conduit
		mini	maxi
GRC 400x75	865 530	160	400
GRC 500x75	865 531	160	400
GRC 600x75	865 532	160	400
GRC 400x125	865 533	315	900
GRC 500x125	865 534	315	900
GRC 600x125	865 535	315	900
GRC 400x225	865 536	710	1600
GRC 500x225	865 537	710	1600
GRC 600x225	865 538	710	1600
GRC 800x225	865 539	710	1600
GRC 1000x225	865 540	710	1600

Caractéristiques aérauliques et acoustiques

Lt: Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s)

NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Type	Confort		Tertiaire		Industrie
	Débit(m3/h)à NR 25	PortéeLt	Débit(m3/h)à NR 35	PortéeLt	Débit(m3/h)à NR 45	PortéeLt
400x75	200	5,7	345	8,6	480	13
500x75	250	6	385	9,1	580	14
600x75	275	6,2	440	9,4	630	14,4
400x125	270	6,1	430	9,3	620	14,3
500x125	325	6,7	505	10	790	15,2
600x125	470	7,3	680	11	1030	16,4
400x225	555	7,7	805	11,3	1260	17,5
500x225	650	8,1	990	12,1	1480	18,3
600x225	775	8,5	1150	13	1730	19,2
800x225	935	9	1370	13,8	2160	21
1000x225	1130	9,7	1725	14,6	2590	22

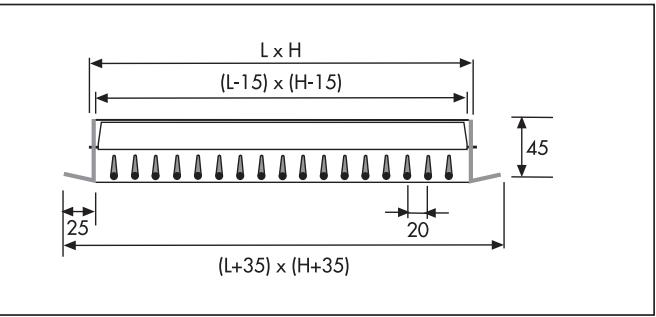

Dimensions (mm)

Type GRC	L	H
400x75	400	75
500x75	500	75
600x75	600	75
400x125	400	125
500x125	500	125
600x125	600	125

Type GRC	L	H
400x225	400	225
500x225	500	225
600x225	600	225
800x225	800	225
1000x225	1000	225

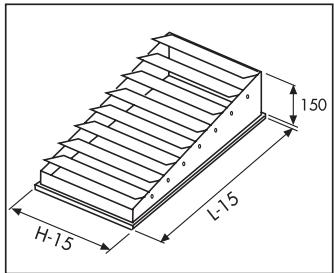

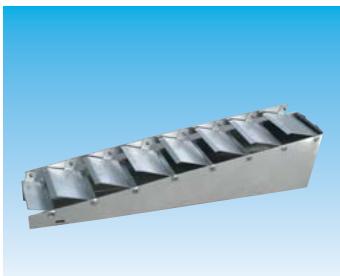

_ Registres de réglage RIG _

• Registre incliné à glissière assurant l'équilibrage des débits (fixation par vis auto-foreuses) voir page 343

Récurrence	Code
RIG 400x75	866 923
RIG 500x75	866 926
RIG 600x75	866 929
RIG 400x125	866 924
RIG 500x125	866 927
RIG 600x125	866 930

Récurrence	Code
RIG 400x225	866 925
RIG 500x225	866 928
RIG 600x225	866 931
RIG 800x225	866 932
RIG 1000x225	866 933
