Type de produit	Grille de ventilation pour faux-plafond
Marque	UNELVENT
Modèle	GRR 600x600 / GRR/CD 600x600
Dimensions	600 × 600 mm (remplace dalle standard)
Matériau	Cadre et mailles en aluminium naturel
Finition	Blanc RAL 9016
Maillage	Quadrillage 13 × 13 mm
Applications	Grilles de reprise pour ventilation et climatisation, usage intérieur
Accessoires	Registre de réglage, filtre EU3 (85% gravimétrique), plénum à raccordement circulaire latéral
Débit d'air (GRR) à NR 25	3240 m³/h
Débit d'air (GRR) à NR 35	4320 m³/h
Débit d'air (GRR) à NR 45	5580 m³/h
Débit d'air (GRR/CD) à NR 25	2700 m³/h
Débit d'air (GRR/CD) à NR 35	3600 m³/h
Débit d'air (GRR/CD) à NR 45	4680 m³/h
Pertes de charge	Faibles
Entretien	Nettoyage régulier avec un chiffon doux et sec. Pour GRR/CD, le filtre est amovible et lavable.
Pièces détachées disponibles	Registre (réf. 872 796), Plénum (réf. 979 662), Filtre EU3 (réf. 999 653)
Réparabilité	Grille GRR/CD basculante avec clips pour accès facile au filtre. Remplacement des pièces possible.

FOIRE AUX QUESTIONS - GRR UNELVENT

Quelle est la différence entre les modèles GRR et GRR/CD ?

Le modèle GRR est une grille fixe tandis que le GRR/CD est une grille basculante avec un logement pour filtre, maintenue par des clips.

Où installer cette grille de ventilation ?

Elle est conçue pour être installée dans un faux-plafond en remplacement d'une dalle standard de 600x600 mm, pour des applications de reprise d'air en ventilation et climatisation intérieure.

Quels accessoires sont disponibles ?

Les accessoires incluent un registre de réglage (réf. 872 796), un plénum à raccordement circulaire latéral (réf. 979 662) et un filtre EU3 gravimétrique (réf. 999 653).

Quel est le débit d'air maximum à faible bruit ?

Pour le modèle GRR, le débit à NR 25 est de 3240 m³/h, à NR 35 de 4320 m³/h et à NR 45 de 5580 m³/h. Pour le GRR/CD, les valeurs sont respectivement 2700, 3600 et 4680 m³/h.

Comment nettoyer la grille ?

Nettoyez la grille avec un chiffon doux et sec. Pour le modèle GRR/CD, le filtre peut être retiré et lavé à l'eau savonneuse.

Cette grille est-elle compatible avec un système de climatisation ?

Oui, elle est spécialement conçue pour la reprise d'air dans les installations de ventilation et de climatisation.

Quelle est la finition disponible ?

La finition standard est blanc RAL 9016. Le cadre et les mailles sont en aluminium naturel.

Comment installer un registre de réglage ?

Le registre se monte directement sur la grille (pour les deux modèles). Il permet de réguler le débit d'air. Référez-vous à la notice pour le montage.

Le filtre est-il inclus avec le modèle GRR/CD ?

Non, le filtre EU3 (réf. 999 653) est un accessoire optionnel à commander séparément.

Quelle est la profondeur totale de la grille ?

Pour le modèle GRR, l'épaisseur totale est d'environ 15 mm (hors cadre). Pour le GRR/CD, elle est d'environ 45 mm avec le logement filtre.

MODE D'EMPLOI GRR UNELVENT

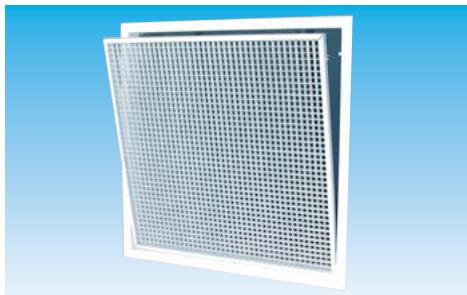

GRILLES DE REPRISE A MAILLES SPECIAL FAUX-PLAFOND Série GRR et GRR/CD

• En remplacement d'une dalle normalisée 600x600 mm
• Grilles à mailles carrées
• Cadre et mailles en aluminium naturel
  • Finition blanc RAL 9016
• Quadrillage 13 × 13 ~mm
  • Faibles pertes de charge
  • GRR-CD : maintien du cadre par clips

Applications

• Grilles de reprise destinées aux installations de ventilation et de climatisation
• Usage intérieur

Accessoires

• Registre de réglage
  • Filtre EU3 85% gravimètrique
• Plénum à raccordement circulaire latéral

Caractéristiques techniques

Référence	Code	Description	Finition
GRR 600x600	879 646	Grille fixe	Blanc
GRR/CD 600x600	879 649	Grille basculante avec logement pour filtre	Blanc

Caractéristiques aérauliques et acoustiques

Type	Confort	Tertiaire	Industrie
	Débit (m3/h) à NR 25	Débit (m3/h) à NR 35	Débit (m3/h) à NR 45
GRR 600x600	3240	4320	5580
GRR/CD 600x600	2700	3600	4680

NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local)

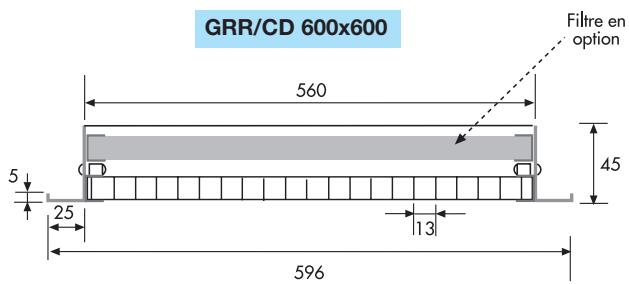

Dimensions (mm)

GRR 600x600

15 13 596

GRR/CD 600x600 560 Filtre en option 45 5 25 13 596

■ Registre pour GRR/CD et GRR

Référence
REGISTRE GRR 600x600

Code
872 796

560 40

Plénum pour GRR/CD et GRR

Autres dimensions et nombre de piquages : nous consulter
Référence

PLENUM GRR 600x600
Code
979 662

600x600 50 15 Ø315 100

Filtre pour GRR/CD - EU3 - 85% - Gravimétrique

Référence	Code
FILTRE GRR 600x600	999 653
