Intitulé	Description
Type de produit	Ventilateur de désenfumage
Caractéristiques techniques principales	Débit d'air, pression, type de moteur, classe de rendement
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Variable selon le modèle
Poids	Variable selon le modèle
Compatibilités	Compatible avec les systèmes de désenfumage et de ventilation
Type de moteur	Moteur électrique
Tension	230 V
Puissance	Variable selon le modèle
Fonctions principales	Désenfumage, ventilation
Entretien et nettoyage	Vérification régulière des filtres et des composants
Pièces détachées et réparabilité	Disponibilité des pièces de rechange, facilité de réparation
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Consulter la notice d'utilisation avant installation

FOIRE AUX QUESTIONS - GT UNELVENT

Comment installer l'UNELVENT GT ?

Pour installer l'UNELVENT GT, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions recommandées et de bien fixer l'appareil au mur.

Que faire si l'UNELVENT GT ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation est fonctionnelle. Si le problème persiste, consultez le manuel pour des conseils de dépannage.

Comment nettoyer l'UNELVENT GT ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer la surface extérieure. Nettoyez également les filtres selon les recommandations du manuel.

Quel est le niveau sonore de l'UNELVENT GT ?

L'UNELVENT GT est conçu pour fonctionner silencieusement, avec un niveau sonore d'environ 30 dB en mode faible.

Puis-je utiliser l'UNELVENT GT dans une salle de bain ?

Oui, l'UNELVENT GT peut être utilisé dans une salle de bain, mais assurez-vous qu'il est installé à une distance sécuritaire de l'eau selon les normes électriques en vigueur.

Comment régler la vitesse de l'UNELVENT GT ?

La vitesse de l'UNELVENT GT peut être réglée à l'aide du panneau de contrôle sur l'appareil. Consultez le manuel pour plus de détails sur les différents modes disponibles.

Quel type de maintenance nécessite l'UNELVENT GT ?

Il est recommandé de vérifier et de nettoyer les filtres tous les mois pour assurer un fonctionnement optimal. Remplacez-les si nécessaire.

L'UNELVENT GT est-il économe en énergie ?

Oui, l'UNELVENT GT est conçu pour être économe en énergie, avec une consommation électrique réduite tout en maintenant une performance efficace.

MODE D'EMPLOI GT UNELVENT

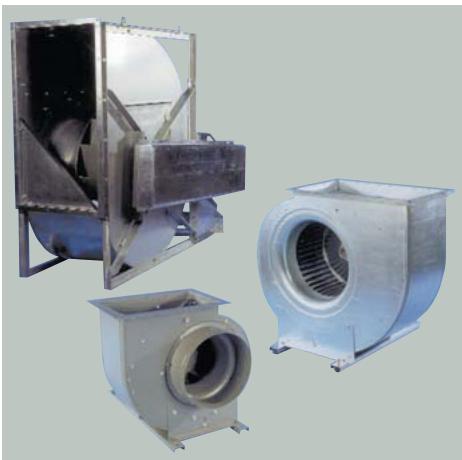

VENTILATEUR CENTRIFuge DE DESENFUMAGE STANDARD ou F400-120 (400°C/2h) Série PYROBOX GT

Les plus

• Agrees F400-120 (400°C/2h)
• Marquage CE
  Installation simple et rapide
• Encombrement réduit

Gamm

• Débit de 500 à 13000 m3/h
• Pression de 1200 à 2000 Pa

Applications

• Insufflation ou extraction
• Utilisation standard ou désenfumage

• Installation à l'intérieur ou à l'extérieur

• Locaux tertiaires
  Cuisines professionnelles

• Locaux industriels

Locaux tertiaire

Usine

Cuisines professionnelles

GAMME COMPLETE SUR ETUDE ou www.unelvent.com

Description

Les ventilateurs centrifuges GT à entrainement direct ou à poulie courroie couvrent une plage de débits allant jusqu'à 64000 m3/h pour 3300 Pa de pression maxi. La série de ventilateurs compte des ventilateurs centrifuges à deux types de roue :

• Aubes inclinées vers l'avant: GTLF
  Aubes inclinées vers l'arrière: GTLB

Outre la gamme standard, il existe également des versions désenfumage et pare étincelles.

- Caracteristiques generales

Désenfumage

GTLF-1-031-050 / GTLF-3-025-063 :

PV n° 00E387

GTLB-1-025-063 / GTLB-3-025-063 :

PV n° 00E250

GTLB-1-071: PV n° 00H376

GLTB-3-071: PV n° 00E449

GTLB-3-041-100: PV n° 00E376

Pareétincelles

Conforme aux exigences des normes VDMA 24 169 3.1-3.2 et 3.4

Turbine

La turbine est proposée a action ou a reaction.

• à action : la courbe débit/pression est extrémement plate, ce qui permet une variation de débit sans modification sensible de la pression. Le ventilateur est peu encourrant.

• à réaction : la courbe débit/pression permet d'avoir une faible variation de débit pour modification des pertes de charge dans l'installation. Le ventilateur à un rendement élevé et un faible niveau sonore.

Transmission

Entrainement direct ou par poulie et courroies trapézoidales normalisées.

Envelope

L'enveloppe est fabriquée en tôle galvanisée.

GTLF

Turbine à action

Aubes inclinées

vers l'avant

GTLB

Turbine à réaction

Aubes inclinées

vers l'arrière
