| Type d'appareil | Grille linéaire de ventilation |
| Fonction | Soufflage et reprise d'air |
| Ailettes | Fixes, horizontales, profil en T |
| Matériau | Aluminium (cadre et ailettes) |
| Finition | Option finition blanc RAL 9016 |
| Installation | Mur, allège ou plafond |
| Usage | Intérieur |
| Dimensions disponibles (L x H en mm) | 300x100, 400x100, 500x100, 600x100, 800x100, 1000x100, 300x150, 400x150, 500x150, 600x150, 800x150, 1000x150 |
| Débit d'air (m3/h) | De 170 à 1900 selon type et usage |
| Portée moyenne (m) | De 4,1 à 14 selon type et usage |
| Indice d'évaluation du bruit (NR) | 25, 35, 45 selon usage (confort, tertiaire, industrie) |
| Accessoires | Registres de réglage, contre-cadres, plénums |
| Profil des ailettes | En T, angle 15° |
| Espacement ailettes | Pas de 12,5 mm |
| Code produit | Non précisé (références internes) |
| Type de fixation | Contre-cadres disponibles |
FOIRE AUX QUESTIONS - GLF UNELVENT
Comment installer le UNELVENT GLF ?
Pour installer le UNELVENT GLF, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer l'appareil au mur et de le brancher sur une prise électrique conforme.
Quels sont les dimensions du UNELVENT GLF ?
Les dimensions du UNELVENT GLF sont 60 cm de large, 40 cm de haut et 20 cm de profondeur.
Comment nettoyer le filtre du UNELVENT GLF ?
Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.
Le UNELVENT GLF fait du bruit, est-ce normal ?
Un léger bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez que l'appareil est bien installé et qu'il n'y a pas d'objets obstruant les ventilateurs.
Quelle est la consommation énergétique du UNELVENT GLF ?
La consommation énergétique du UNELVENT GLF est de 150 Watts en fonctionnement normal.
Où puis-je trouver des pièces de rechange pour le UNELVENT GLF ?
Les pièces de rechange pour le UNELVENT GLF peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés.
Que faire si le UNELVENT GLF ne s'allume pas ?
Vérifiez si l'appareil est bien branché, si la prise fonctionne et si le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.
Le UNELVENT GLF peut-il être utilisé dans une salle de bain ?
Oui, le UNELVENT GLF peut être utilisé dans une salle de bain, à condition qu'il soit installé à une distance appropriée des sources d'eau.
Questions des utilisateurs sur GLF UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Grille de ventilation au format PDF gratuitement ! Retrouvez votre notice GLF - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GLF de la marque UNELVENT.
MODE D'EMPLOI GLF UNELVENT

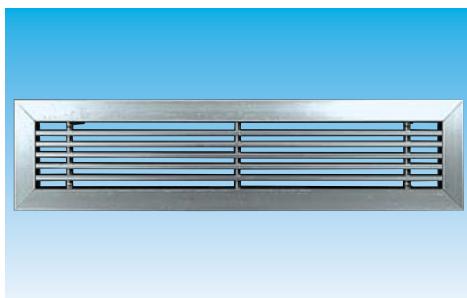

GRILLES LINEAIRES DE SOUFLAGE ET REPRISE A Ailettes FIXES Série GLF
Les plus
- Grilles à simple déflexion
- Ailettes horizontales fixes (pas de 12,5 mm)
- Profil des ailettes en «T»
- Cadre et ailettes aluminium
Applications
- Grilles linéaires de soufflage ou de reprise destinées aux installations de ventilation et de climatisation
Usage interieur - Installation en paroi, allège ou plafond
Option (sur demande)
- Finition blanc RAL 9016
Accessoires
- Registres de réglage (VDR) : voir page 320
- Contre-cadres de fixation (CPG): voir page 320
- Plénums à raccordement arrêté ou létal (PGR ou PGL), standards ou isolés : voir page 318
- Caracteristiques techniques
| Récédence | Code |
| GLF 300x100 | 852 032 |
| GLF 400x100 | 852 034 |
| GLF 500x100 | 852 036 |
| GLF 600x100 | 852 039 |
| GLF 800x100 | 852 041 |
| GLF 1000x100 | 852 044 |
| Récédence | Code |
| GLF 300x150 | 852 033 |
| GLF 400x150 | 852 035 |
| GLF 500x150 | 852 037 |
| GLF 600x150 | 852 040 |
| GLF 800x150 | 852 043 |
| GLF 1000x150 | 852 045 |

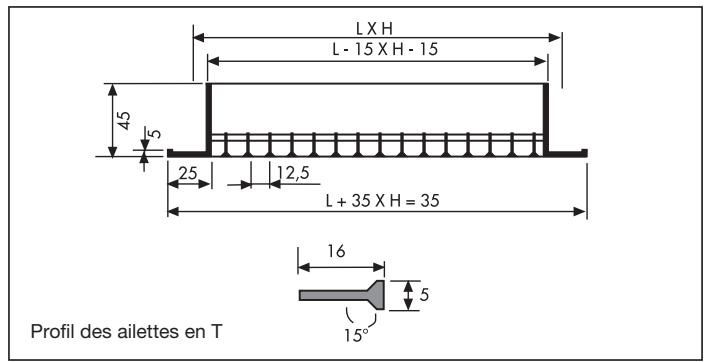

Dimensions (mm)
- Caracteristiques aérauliques et acoustiques
Lt: Portée moyenne en mètres
NR: Indice d'évaluation du bruit (norme ISO sans atténuation du local)
| Type | Confort | Tertiaire | Industrie | |||
| Débit(m3/h)à NR 25 | PortéeLt | Débit(m3/h)à NR 35 | PortéeLt | Débit(m3/h)à NR 45 | PortéeLt | |
| 300x100 | 170 | 4,1 | 275 | 6,2 | 500 | 9,4 |
| 400x100 | 230 | 4,4 | 385 | 6,7 | 650 | 10,1 |
| 500x100 | 275 | 4,7 | 415 | 7,2 | 750 | 10,8 |
| 600x100 | 285 | 4,9 | 490 | 7,5 | 820 | 11,3 |
| 800x100 | 370 | 5 | 620 | 7,7 | 1070 | 11,8 |
| 1000x100 | 460 | 5,4 | 800 | 8,3 | 1380 | 12,5 |
| Type | Confort | Tertiaire | Industrie | |||
| Débit(m3/h)à NR 25 | PortéeLt | Débit(m3/h)à NR 35 | PortéeLt | Débit(m3/h)à NR 45 | PortéeLt | |
| 300x150 | 275 | 4,6 | 415 | 7 | 750 | 10,5 |
| 400x150 | 285 | 4,9 | 490 | 9,2 | 820 | 11,2 |
| 500x150 | 270 | 5,2 | 620 | 9,7 | 1070 | 12 |
| 600x150 | 460 | 5,4 | 800 | 10 | 1380 | 12,6 |
| 800x150 | 550 | 5,7 | 940 | 10,6 | 1550 | 13,3 |
| 1000x150 | 675 | 6 | 1100 | 11,1 | 1900 | 14 |
