| Type de produit | Grille de ventilation double déflection |
| Modèle | GAO-D DOUBLE DÉFLEXION |
| Marque | UNELVENT |
| Matériau | Aluminium anodisé (GAO-D.A) ou acier laqué blanc RAL 9016 (GAO-D.B) |
| Dimensions disponibles | 200x100, 300x100, 400x100, 300x150, 400x150, 300x200, 400x200, 500x200, 600x200, 600x300 (mm) |
| Pas des ailettes | 20 mm |
| Type de déflection | Double déflection (ailettes horizontales et verticales réglables individuellement) |
| Applications | Soufflage ou reprise pour installations de ventilation et climatisation en intérieur |
| Installation | Paroi, dalle ou plafond |
| Accessoires optionnels | Registre de réglage (VDR), contre-cadre de fixation (CPG), plénums à raccordement arrêté ou latéral (PGR/PGL), standards ou isolés |
| Débit d'air (exemple 600x300) | Jusqu'à 2450 m³/h (NR 45) |
| Portée de jet (exemple 600x300) | Jusqu'à 14,6 m (NR 45) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux humide ; ne pas utiliser de produits abrasifs. Les ailettes peuvent être déposées pour nettoyage. |
| Sécurité | Aucune sécurité particulière ; usage intérieur uniquement. Respecter les débits et pressions recommandés. |
| Pièces détachées et réparabilité | Pièces détachées disponibles (ailettes, bagues nylon) ; contacter le fabricant ou distributeur agréé. |
| Garantie | Conforme aux normes en vigueur ; durée selon conditions de vente. |
FOIRE AUX QUESTIONS - GAO-D DOUBLE DÉFLEXION UNELVENT
Comment installer la grille GAO-D double déflection ?
La grille peut être installée en paroi, dalle ou plafond. Utilisez le contre-cadre de fixation (CPG) en option pour une fixation sécurisée. Assurez-vous que l'ouverture correspond aux dimensions de la grille.
Comment régler les ailettes de la grille ?
Chaque ailette horizontale et verticale est réglable individuellement à la main. Le pas des ailettes est de 20 mm. Orientez-les selon le flux d'air souhaité.
Quelle est la différence entre les modèles GAO et GAO-D ?
Le modèle GAO propose une simple déflection (ailettes horizontales uniquement), tandis que le GAO-D offre une double déflection avec ailettes horizontales et verticales réglables, permettant un contrôle plus précis du flux d'air.
Quels accessoires sont disponibles pour la grille GAO-D ?
Les accessoires incluent le registre de réglage (VDR), le contre-cadre de fixation (CPG) et les plénums à raccordement arrêté ou latéral (PGR/PGL), standards ou isolés.
Comment nettoyer la grille de ventilation ?
Nettoyez avec un chiffon doux humide. Pour un nettoyage en profondeur, les ailettes peuvent être déposées. Évitez les produits abrasifs ou corrosifs.
Puis-je utiliser la grille GAO-D en extérieur ?
Non, cette grille est conçue pour un usage intérieur uniquement (ventilation et climatisation). L'exposition aux intempéries pourrait l'endommager.
Quel est le niveau sonore de la grille ?
Le niveau sonore dépend du débit et de la taille. Les données acoustiques sont données par l'indice NR (norme ISO). Par exemple, pour le modèle 600x300, le débit à NR 25 est de 1010 m³/h, à NR 35 de 1580 m³/h.
Comment choisir la taille de la grille adaptée ?
Sélectionnez la taille en fonction du débit d'air requis et de la portée de jet. Consultez le tableau des caractéristiques aérauliques pour trouver le modèle correspondant à vos besoins (confort, tertiaire ou industrie).
La grille est-elle livrée avec un registre ?
Non, le registre de réglage (VDR) est un accessoire optionnel à commander séparément.
Quelles sont les finitions disponibles ?
Deux finitions : aluminium anodisé (GAO-D.A) ou acier laqué blanc RAL 9016 (GAO-D.B).
Questions des utilisateurs sur GAO-D DOUBLE DÉFLEXION UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Grille de ventilation au format PDF gratuitement ! Retrouvez votre notice GAO-D DOUBLE DÉFLEXION - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GAO-D DOUBLE DÉFLEXION de la marque UNELVENT.
MODE D'EMPLOI GAO-D DOUBLE DÉFLEXION UNELVENT

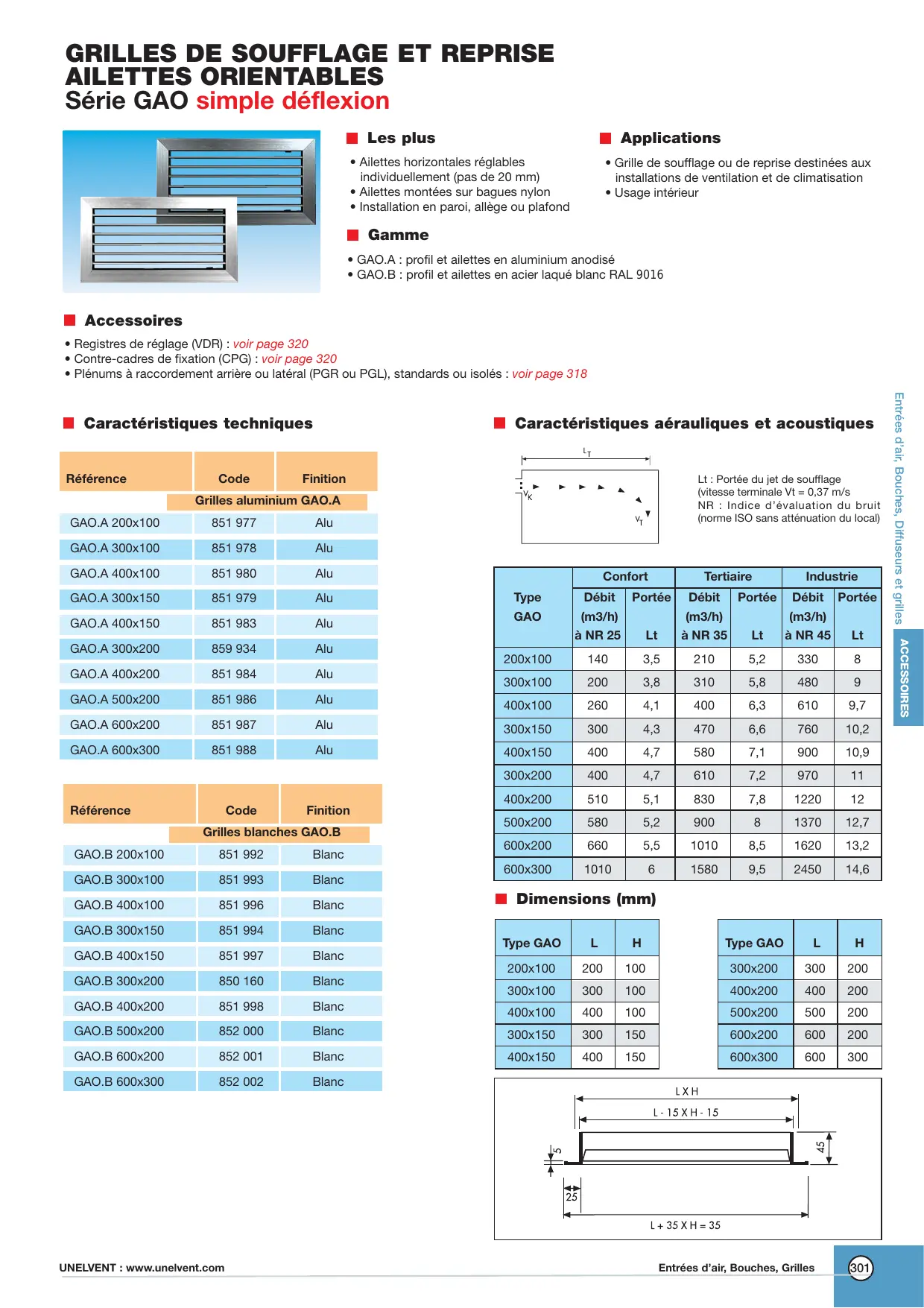

Les plus

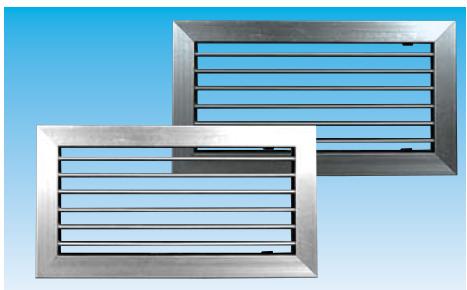

- Ailettes horizontales réglables individuellement (pas de 20 mm) Ailettes montées sur bagues nylon
- Installation en paroi, dalle ou plafond
Applications
- Grille de soufflage ou de reprise destinées aux installations de ventilation et de climatisation Usage intérieur
Gamme
- GAO. A : profil et ailettes en aluminium anodisé
- GAO. B : profil et ailettes en acier laqué blanc RAL 9016
Accessoires
- Registres de réglage (VDR) : voir page 320
- Contre-cadres de fixation (CPG) : voir page 320
- Plénums à raccordement arrêté ou latéral (PGR ou PGL), standards ou isolés : voir page 318
- Caractéristiques techniques
| Référence | Code | Finition |
| Grilles aluminium GAO.A | ||
| GAO.A 200x100 | 851 977 | Alu |
| GAO.A 300x100 | 851 978 | Alu |
| GAO.A 400x100 | 851 980 | Alu |
| GAO.A 300x150 | 851 979 | Alu |
| GAO.A 400x150 | 851 983 | Alu |
| GAO.A 300x200 | 859 934 | Alu |
| GAO.A 400x200 | 851 984 | Alu |
| GAO.A 500x200 | 851 986 | Alu |
| GAO.A 600x200 | 851 987 | Alu |
| GAO.A 600x300 | 851 988 | Alu |
| Référence | Code | Finition |
| Grilles blanches GAO.B | ||
| GAO.B 200x100 | 851 992 | Blanc |
| GAO.B 300x100 | 851 993 | Blanc |
| GAO.B 400x100 | 851 996 | Blanc |
| GAO.B 300x150 | 851 994 | Blanc |
| GAO.B 400x150 | 851 997 | Blanc |
| GAO.B 300x200 | 850 160 | Blanc |
| GAO.B 400x200 | 851 998 | Blanc |
| GAO.B 500x200 | 852 000 | Blanc |
| GAO.B 600x200 | 852 001 | Blanc |
| GAO.B 600x300 | 852 002 | Blanc |
- Caractéristiques aérauliques et acoustiques
Lt : Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s) NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local)
| Type GAO | Confort | Tertiaire | Industrie | |||
| Débit (m3/h) à NR 25 | Portée Lt | Débit (m3/h) à NR 35 | Portée Lt | Débit (m3/h) à NR 45 | Portée Lt | |
| 200x100 | 140 | 3,5 | 210 | 5,2 | 330 | 8 |
| 300x100 | 200 | 3,8 | 310 | 5,8 | 480 | 9 |
| 400x100 | 260 | 4,1 | 400 | 6,3 | 610 | 9,7 |
| 300x150 | 300 | 4,3 | 470 | 6,6 | 760 | 10,2 |
| 400x150 | 400 | 4,7 | 580 | 7,1 | 900 | 10,9 |
| 300x200 | 400 | 4,7 | 610 | 7,2 | 970 | 11 |
| 400x200 | 510 | 5,1 | 830 | 7,8 | 1220 | 12 |
| 500x200 | 580 | 5,2 | 900 | 8 | 1370 | 12,7 |
| 600x200 | 660 | 5,5 | 1010 | 8,5 | 1620 | 13,2 |
| 600x300 | 1010 | 6 | 1580 | 9,5 | 2450 | 14,6 |
Les plus

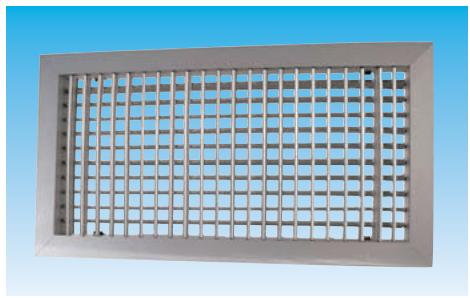

- Ailettes horizontales et verticales réglables individuellement (pas de 20 mm) Ailettes montées sur bagues nylon
- Installation en paroi, dalle ou plafond
Applications
Grille de soufflage destinées aux installations de ventilation et de climatisation Usage intérieur
Gamme
- GAO-D. A : profil et ailettes en aluminium anodisé
- GAO-D.B : profil et ailettes en acier laqué blanc RAL 9016
Accessoires
- Registres de réglage (VDR) : voir page 320
- Contre-cadres de fixation (CPG) : voir page 320
- Plénums à raccordement arrêté ou latéral (PGR ou PGL), standards ou isolés : voir page 318
Caractéristiques techniques
| Récédence | Code | Finition |
| aluminium GAO-D.A | ||
| GAO-D.A 200x100 | 858 436 | Alu |
| GAO-D.A 300x100 | 858 437 | Alu |
| GAO-D.A 400x100 | 858 438 | Alu |
| GAO-D.A 300x150 | 858 439 | Alu |
| GAO-D.A 400x150 | 858 440 | Alu |
| GAO-D.A 300x200 | 858 504 | Alu |
| GAO-D.A 400x200 | 858 442 | Alu |
| GAO-D.A 500x200 | 858 443 | Alu |
| GAO-D.A 600x200 | 858 444 | Alu |
| GAO-D.A 600x300 | 858 446 | Alu |
| Récédence | Code | Finition |
| blanches GAO-D.B | ||
| GAO-D.B 200x100 | 858 449 | Blanc |
| GAO-D.B 300x100 | 858 450 | Blanc |
| GAO-D.B 400x100 | 858 451 | Blanc |
| GAO-D.B 300x150 | 858 452 | Blanc |
| GAO-D.B 400x150 | 858 453 | Blanc |
| GAO-D.B 300x200 | 858 511 | Blanc |
| GAO-D.B 400x200 | 858 455 | Blanc |
| GAO-D.B 500x200 | 858 456 | Blanc |
| GAO-D.B 600x200 | 858 457 | Blanc |
| GAO-D.B 600x300 | 858 459 | Blanc |
- Caractéristiques aérauliques et acoustiques
Lt : Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s) NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local)
| Type GAO-D | Confort | Tertiaire | Industrie | |||
| Débit (m3/h) à NR 25 | Portée Lt | Débit (m3/h) à NR 35 | Portée Lt | Débit (m3/h) à NR 45 | Portée Lt | |
| 200x100 | 140 | 3,5 | 210 | 5,2 | 330 | 8 |
| 300x100 | 200 | 3,8 | 310 | 5,8 | 480 | 9 |
| 400x100 | 260 | 4,1 | 400 | 6,3 | 610 | 9,7 |
| 300x150 | 300 | 4,3 | 470 | 6,6 | 760 | 10,2 |
| 400x150 | 400 | 4,7 | 580 | 7,1 | 900 | 10,9 |
| 300x200 | 400 | 4,7 | 610 | 7,2 | 970 | 11 |
| 400x200 | 510 | 5,1 | 830 | 7,8 | 1220 | 12 |
| 500x200 | 580 | 5,2 | 900 | 8 | 1370 | 12,7 |
| 600x200 | 660 | 5,5 | 1010 | 8,5 | 1620 | 13,2 |
| 600x300 | 1010 | 6 | 1580 | 9,5 | 2450 | 14,6 |
