Type de produit	Grille de ventilation
Marque	UNELVENT
Modèle	GAO SIMPLE DÉFLEXION
Matériaux disponibles	Aluminium anodisé (GAO.A) ou acier laqué blanc RAL 9016 (GAO.B)
Dimensions disponibles	200x100, 300x100, 400x100, 300x150, 400x150, 300x200, 400x200, 500x200, 600x200, 600x300 (mm)
Poids approximatif	De 0,5 à 2 kg selon les dimensions
Type de déflection	Simple déflection : ailettes horizontales réglables individuellement
Pas des ailettes	20 mm
Montage des ailettes	Sur bagues nylon pour un fonctionnement silencieux
Applications	Soufflage ou reprise d'air dans les installations de ventilation et climatisation, usage intérieur
Installation	En paroi, dalle ou plafond
Accessoires compatibles	Registres de réglage (VDR), contre-cadres de fixation (CPG), plénums (PGR/PGL) standards ou isolés
Performance acoustique	Indice NR de 25 à 45 selon débit et dimension (données détaillées dans la notice)
Portée du jet de soufflage	De 3,5 m à 14,6 m selon dimension et débit
Débit d'air maximal (confort)	Jusqu'à 1010 m³/h (pour 600x300 à NR 25)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse ; ne pas utiliser de produits abrasifs
Précautions de sécurité	Vérifier la fixation avant installation ; éviter les chocs sur les ailettes
Pièces détachées disponibles	Ailettes individuelles, bagues nylon ; contacter le service après-vente
Réparabilité	Les ailettes sont remplaçables individuellement, les bagues nylon sont facilement accessibles
Documentation	Notice d'utilisation disponible gratuitement en ligne

FOIRE AUX QUESTIONS - GAO SIMPLE DÉFLEXION UNELVENT

Comment installer la grille GAO SIMPLE DÉFLEXION ?

La grille peut être installée en paroi, dalle ou plafond. Utilisez les contre-cadres de fixation (CPG) pour une mise en place facile. Assurez-vous que la surface est plane et solide.

Quels sont les matériaux disponibles pour cette grille ?

Deux finitions sont proposées : aluminium anodisé (GAO.A) et acier laqué blanc RAL 9016 (GAO.B). Choisissez selon vos besoins esthétiques et de résistance à la corrosion.

Comment régler le débit d'air avec cette grille ?

Les ailettes horizontales sont réglables individuellement. Vous pouvez les orienter à la main pour diriger le flux d'air. Pour un réglage plus fin, associez la grille à un registre de réglage (VDR).

Cette grille est-elle adaptée pour la reprise d'air ?

Oui, la GAO SIMPLE DÉFLEXION convient aussi bien en soufflage qu'en reprise d'air dans les installations de ventilation et climatisation intérieures.

Comment entretenir la grille de ventilation ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs ou corrosifs qui pourraient endommager la finition. Les ailettes en aluminium ou acier laqué résistent bien à l'humidité.

Quelle est la portée du jet de soufflage pour un modèle 400x200 ?

Pour le modèle 400x200, la portée (Lt) à vitesse terminale 0,37 m/s est d'environ 5,1 m en confort (NR 25), 7,8 m en tertiaire (NR 35) et 12 m en industrie (NR 45). Consultez le tableau détaillé dans la notice.

Puis-je remplacer une ailette endommagée ?

Oui, les ailettes sont individuelles et montées sur bagues nylon. Elles peuvent être remplacées facilement. Contactez le service après-vente UNELVENT pour commander la pièce correspondante.

Quels accessoires sont compatibles avec cette grille ?

La grille est compatible avec les registres de réglage (VDR), les contre-cadres de fixation (CPG) et les plénums à raccordement arrêté ou latéral (PGR/PGL) standards ou isolés.

Quel est le niveau sonore de la grille ?

Le niveau sonore est exprimé par l'indice NR (norme ISO). Pour un modèle 300x150, le débit maximal à NR 25 est de 300 m³/h. Les valeurs varient selon la dimension et le débit. Reportez-vous au tableau acoustique de la notice.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement sur le site notice-facile.com au format PDF. Vous pouvez également demander une traduction en sélectionnant votre langue et en fournissant votre adresse email.

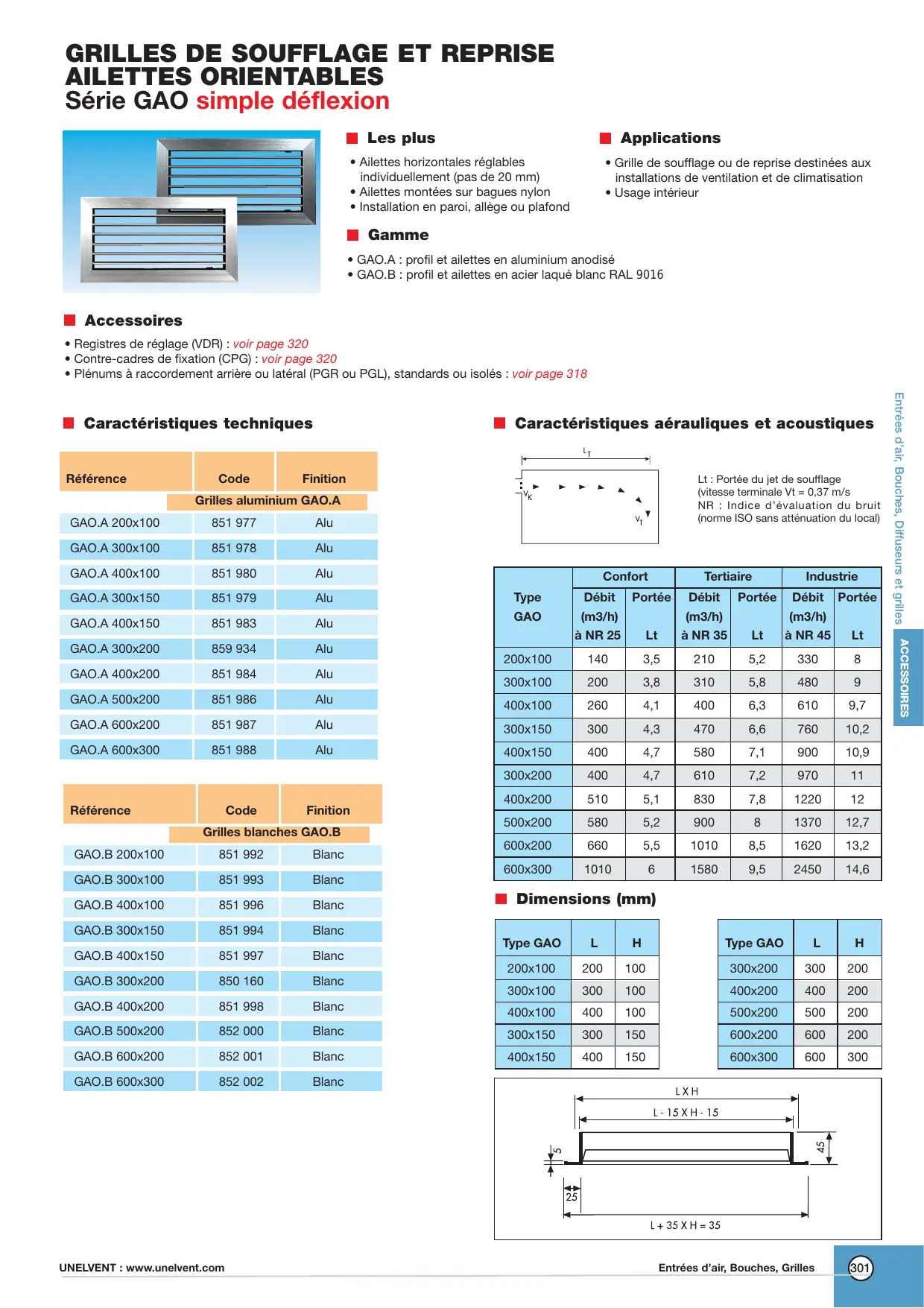

MODE D'EMPLOI GAO SIMPLE DÉFLEXION UNELVENT

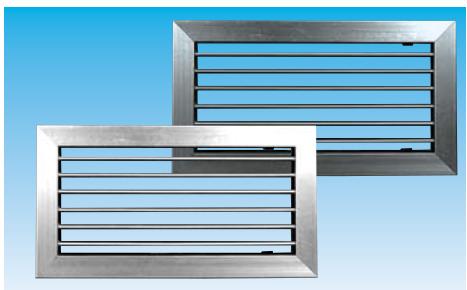

Les plus

• Ailettes horizontales réglables individuellement (pas de 20 mm) Ailettes montées sur bagues nylon
• Installation en paroi, dalle ou plafond

Applications

• Grille de soufflage ou de reprise destinées aux installations de ventilation et de climatisation Usage intérieur

Gamme

• GAO. A : profil et ailettes en aluminium anodisé
• GAO. B : profil et ailettes en acier laqué blanc RAL 9016

Accessoires

• Registres de réglage (VDR) : voir page 320
• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrêté ou latéral (PGR ou PGL), standards ou isolés : voir page 318

- Caractéristiques techniques

Référence	Code	Finition
	Grilles aluminium GAO.A
GAO.A 200x100	851 977	Alu
GAO.A 300x100	851 978	Alu
GAO.A 400x100	851 980	Alu
GAO.A 300x150	851 979	Alu
GAO.A 400x150	851 983	Alu
GAO.A 300x200	859 934	Alu
GAO.A 400x200	851 984	Alu
GAO.A 500x200	851 986	Alu
GAO.A 600x200	851 987	Alu
GAO.A 600x300	851 988	Alu

Référence	Code	Finition
	Grilles blanches GAO.B
GAO.B 200x100	851 992	Blanc
GAO.B 300x100	851 993	Blanc
GAO.B 400x100	851 996	Blanc
GAO.B 300x150	851 994	Blanc
GAO.B 400x150	851 997	Blanc
GAO.B 300x200	850 160	Blanc
GAO.B 400x200	851 998	Blanc
GAO.B 500x200	852 000	Blanc
GAO.B 600x200	852 001	Blanc
GAO.B 600x300	852 002	Blanc

- Caractéristiques aérauliques et acoustiques

Lt: Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s) NR: Indices d'évaluation du bruit (norme ISO sans atténuation du local)

Type GAO	Confort		Tertiaire		Industrie
	Débit (m3/h) à NR 25	Portée Lt	Débit (m3/h) à NR 35	Portée Lt	Débit (m3/h) à NR 45	Portée Lt
200x100	140	3,5	210	5,2	330	8
300x100	200	3,8	310	5,8	480	9
400x100	260	4,1	400	6,3	610	9,7
300x150	300	4,3	470	6,6	760	10,2
400x150	400	4,7	580	7,1	900	10,9
300x200	400	4,7	610	7,2	970	11
400x200	510	5,1	830	7,8	1220	12
500x200	580	5,2	900	8	1370	12,7
600x200	660	5,5	1010	8,5	1620	13,2
600x300	1010	6	1580	9,5	2450	14,6

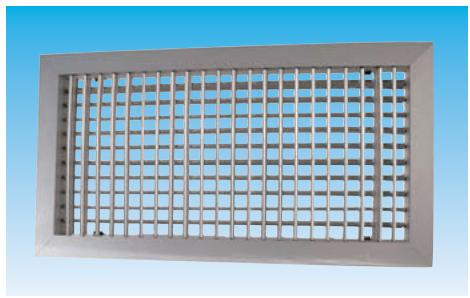

Les plus

• Ailettes horizontales et verticales réglables individuellement (pas de 20 mm) Ailettes montées sur bagues nylon
• Installation en paroi, dalle ou plafond

Applications

Grille de soufflage destinées aux installations de ventilation et de climatisation Usage intérieur

Gamme

• GAO-D. A : profil et ailettes en aluminium anodisé
• GAO-D.B : profil et ailettes en acier laqué blanc RAL 9016

Accessoires

• Registres de réglage (VDR) : voir page 320
• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrêté ou latéral (PGR ou PGL), standards ou isolés : voir page 318

Caractéristiques techniques

Récédence	Code	Finition
aluminium GAO-D.A
GAO-D.A 200x100	858 436	Alu
GAO-D.A 300x100	858 437	Alu
GAO-D.A 400x100	858 438	Alu
GAO-D.A 300x150	858 439	Alu
GAO-D.A 400x150	858 440	Alu
GAO-D.A 300x200	858 504	Alu
GAO-D.A 400x200	858 442	Alu
GAO-D.A 500x200	858 443	Alu
GAO-D.A 600x200	858 444	Alu
GAO-D.A 600x300	858 446	Alu

Récédence	Code	Finition
	blanches GAO-D.B
GAO-D.B 200x100	858 449	Blanc
GAO-D.B 300x100	858 450	Blanc
GAO-D.B 400x100	858 451	Blanc
GAO-D.B 300x150	858 452	Blanc
GAO-D.B 400x150	858 453	Blanc
GAO-D.B 300x200	858 511	Blanc
GAO-D.B 400x200	858 455	Blanc
GAO-D.B 500x200	858 456	Blanc
GAO-D.B 600x200	858 457	Blanc
GAO-D.B 600x300	858 459	Blanc

- Caractéristiques aérauliques et acoustiques

Lt : Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s) NR : Indice d'évaluation du bruit (norme ISO sans atténuation du local)

Type GAO-D	Confort		Tertiaire		Industrie
	Débit (m3/h) à NR 25	Portée Lt	Débit (m3/h) à NR 35	Portée Lt	Débit (m3/h) à NR 45	Portée Lt
200x100	140	3,5	210	5,2	330	8
300x100	200	3,8	310	5,8	480	9
400x100	260	4,1	400	6,3	610	9,7
300x150	300	4,3	470	6,6	760	10,2
400x150	400	4,7	580	7,1	900	10,9
300x200	400	4,7	610	7,2	970	11
400x200	510	5,1	830	7,8	1220	12
500x200	580	5,2	900	8	1370	12,7
600x200	660	5,5	1010	8,5	1620	13,2
600x300	1010	6	1580	9,5	2450	14,6
