EXTRACTEUR DE CONDUIT TD-MIXVENT SILENT - Extracteur d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur d'air pour conduit
Marque	UNELVENT
Modèle	Série TD-MIXVENT SILENT (TD-160/100N, TD-250/100-125, TD-350/125, TD-500/150-160, TD-800/200, TD-1000/200)
Diamètres de conduit disponibles	100, 125, 150, 160, 200 mm selon modèle
Nombre de vitesses	2 (PV et GV)
Niveau de pression sonore à 3 m (PV/GV)	17 à 24 dB(A) selon modèle (ex: TD-500/150-160: 17/22 dB(A))
Débit d'air max à ouïe libre (PV/GV)	140/180 m³/h (TD-160/100N) à 800/1100 m³/h (TD-1000/200)
Puissance absorbée max (PV/GV)	12/25 W (TD-160/100N) à 100/120 W (TD-1000/200)
Température maximale d'utilisation	40°C ou 60°C selon modèle
Boîte à bornes rotative 360°	Oui
Joints caoutchouc pour étanchéité	Oui
Montage	Toutes positions
Encombrement réduit	Oui
Technologie Silence	4 fois moins de bruit perçu
Alimentation électrique	230 V ~ 50 Hz (standard, non précisé mais supposé)
Indice de protection	IP inconnu (estimation IPX4)
Matériau du boîtier	Plastique technique renforcé
Poids (estimé selon modèle)	De 1.5 à 5 kg
Utilisation recommandée	Renouvellement d'air dans salles de bains, toilettes, locaux domestiques et tertiaires
Entretien	Nettoyer les grilles et le corps avec un chiffon doux non abrasif. Débrancher avant toute intervention.
Accessoires fournis	Réducteur (pour certains modèles) et joints caoutchouc

FOIRE AUX QUESTIONS - EXTRACTEUR DE CONDUIT TD-MIXVENT SILENT UNELVENT

Comment installer l'extracteur TD-MIXVENT SILENT ?

L'extracteur peut être monté dans toutes les positions. Utilisez la boîte à bornes rotative 360° pour faciliter le raccordement électrique. Assurez-vous de fixer solidement l'appareil au conduit à l'aide des joints caoutchouc fournis pour une étanchéité optimale.

Quel est le niveau sonore de cet extracteur ?

Le niveau de pression sonore rayonné à 3 mètres varie de 17 à 24 dB(A) selon le modèle et la vitesse. Par exemple, le TD-500/150-160 SILENT émet 17 dB(A) en petite vitesse et 22 dB(A) en grande vitesse.

Quels diamètres de conduit sont disponibles pour cette série ?

Les diamètres disponibles sont 100, 125, 150, 160 et 200 mm selon le modèle. Des réducteurs sont fournis pour certains passages (ex: de 125 à 100 mm, de 150 à 160 mm).

Comment régler les vitesses de l'extracteur ?

L'appareil dispose de 2 vitesses (petite vitesse PV et grande vitesse GV). Le réglage s'effectue via un interrupteur ou un connecteur dédié (non inclus). Consultez le schéma de branchement.

L'extracteur peut-il être monté en position verticale ou horizontale ?

Oui, le montage est possible dans toutes les positions (vertical, horizontal, incliné). La conception permet une installation flexible dans les conduits.

Quelle est la consommation électrique de l'extracteur ?

La puissance absorbée maximale varie selon le modèle : de 12/25 W (TD-160/100N) à 100/120 W (TD-1000/200). Voir le tableau des caractéristiques techniques.

Comment entretenir l'extracteur TD-MIXVENT SILENT ?

Débranchez l'appareil avant tout nettoyage. Nettoyez les grilles et le boîtier avec un chiffon doux et sec ou légèrement humide. N'utilisez pas de produits abrasifs ou solvants.

Quels sont les débits d'air pour chaque modèle ?

Les débits à ouïe libre (en m³/h) vont de 140/180 (TD-160/100N) à 800/1100 (TD-1000/200). Les débits exacts dépendent de la pression statique. Consultez les courbes caractéristiques.

Le boîtier de raccordement est-il orientable ?

Oui, la boîte à bornes est rotative à 360°, ce qui facilite le branchement électrique dans toutes les positions d'installation.

Des accessoires sont-ils fournis avec l'extracteur ?

Oui, des réducteurs de diamètre (ex: 125→100 mm) et des joints caoutchouc pour l'étanchéité sont fournis selon le modèle. Vérifiez la liste dans l'emballage.

MODE D'EMPLOI EXTRACTEUR DE CONDUIT TD-MIXVENT SILENT UNELVENT

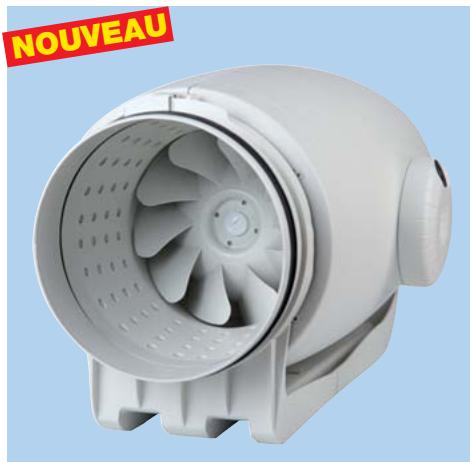

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX Série TD-MIXVENT SILENT

Texte de prescription à télécharger sur www.unelvent.com

• Très faible niveau sonore jusqu'à 12 dB(A) de moins soit 4 fois moins de bruit perçu
• Encombrement réduit
• Joints caoutchouc pour meilleure étanchéité
• Boîte à bornes rotative 360°
  • 2 vitesses en standard
  • Montage en toutes positions

Technologie SILENCE 4 fois moins de bruit perçu !

Applications

- Renouvellement d'air dans les salles de bains, toilettes et autres petits locaux à usage domestique ou commercial

Logement individuel

Locaux tertiaire

Caractéristiques techniques

Référence	Code	Niveau de pression sonore * (dB(A)) PV / GV	∅ conduit (mm)	Vitesse (tr/mn) PV / GV	Puissance absorbée maximum (W) PV / GV	Intensité absorbée maximum (A) PV / GV	Débits à ouïe libre (m3/h) PV / GV	Température maximale d’utilisation (°C)
TD-160/100N SILENT	250 454	21/24	100	2200/2500	12/25	0,10/0,16	140/180	40
TD-250/100-125 SILENT	250 010	19/24	*100/125	1850/2200	18/24	0,10/0,11	180/240	40
TD-350/125 SILENT	250 011	19/20	125	1900/2250	22/30	0,10/0,13	280/380	40
TD-500/150-160 SILENT	250 012	17/22	*150/160	1950/2500	44/50	0,19/0,22	430/580	60
TD-800/200 SILENT	250 013	18/19	200	2480/2780	90/95	0,43/0,45	700/880	60
TD-1000/200 SILENT	250 100	20/21	200	2000/2500	100/120	0,45/0,50	800/1100	60

* niveau de pression rayonné à 3 m, en champ libre, avec conduits rigides à l'aspiration et au soufflage. Pour connaître les caractéristiques détaillées, voir les tableaux joints aux courbes caractéristiques

* Un réducteur est fourni pour passer du ∅ 125 au ∅ 100 mm

* Un joint caoutchouc est fourni pour passer du ∅ 150 au ∅ 160 mm

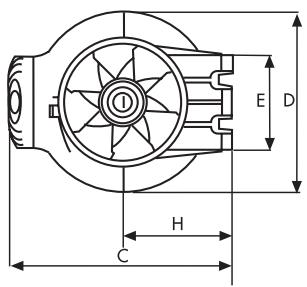

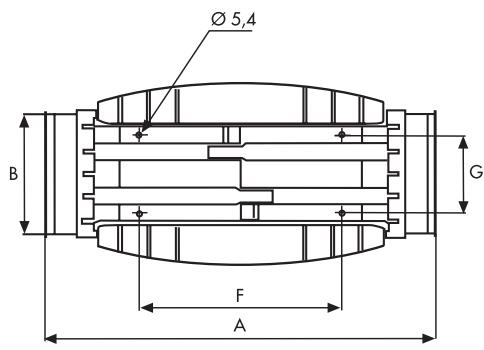

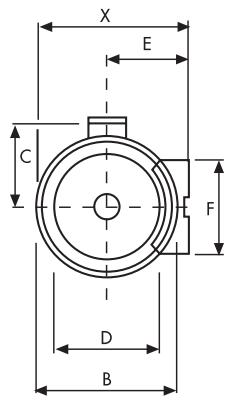

Dimensions (mm)

Ø 5,4 B G F A

E D H C

Type	A	∅B	C	∅D	E	F	G	H
250/100-125	575	97	252	204	100	250	83	121
350/125	462	123	252	204	100	250	83	121
500/150-160	484	147	274	221	116	250	96	134
800/200	568	198	327	264	145	340	129	164
1000/200	568	198	327	264	145	340	129	164

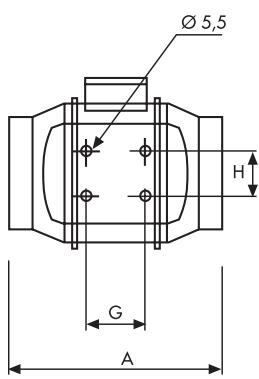

Ø 5,5 H G A

Courbes caractéristiques

• Q = Débit en m³/h et m³/s.
• Pst = Pression statique en Pa.
  – Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.

4 fois moins de bruit perçu !

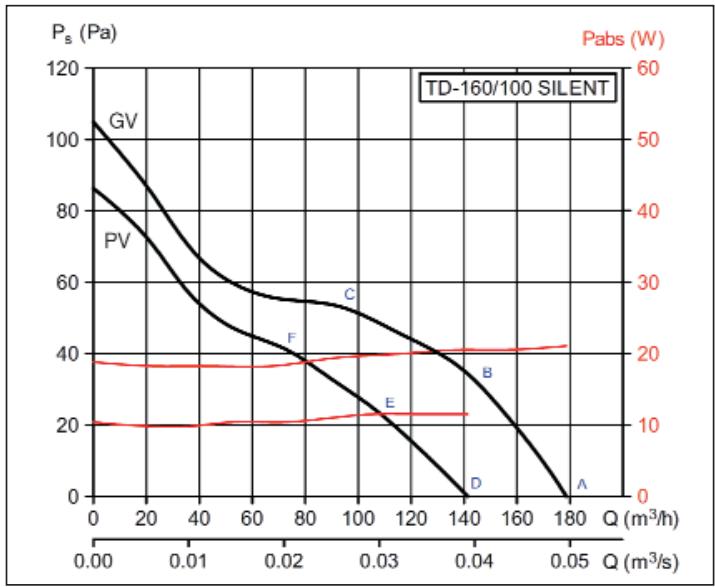

TD-160/100 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
HS	A	24	32	39	46	52	49	40	31	54	34
	B	23	32	40	46	51	47	39	30	54	33
	C	23	34	43	47	51	47	39	30	54	33
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	24	24	37	34	36	41	32	21	44	24
	B	23	24	38	35	35	39	31	20	44	23
	C	23	26	41	36	35	39	31	20	44	24
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	30	34	37	48	51	47	41	31	54	33
	B	29	35	37	48	49	46	39	30	53	33
	C	28	36	39	49	50	45	39	30	54	33

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	23	26	37	43	49	45	36	27	51	31
	E	22	27	39	43	47	43	35	26	50	30
	F	22	29	41	44	48	44	35	27	51	31
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
LS	D	23	17	35	32	33	37	28	17	41	20
	E	22	18	37	32	31	36	27	17	41	20
	F	22	21	39	33	32	36	27	17	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	29	32	34	45	48	44	37	27	51	30
	E	28	32	35	45	46	42	35	27	50	29
	F	28	33	36	46	47	42	36	27	51	30

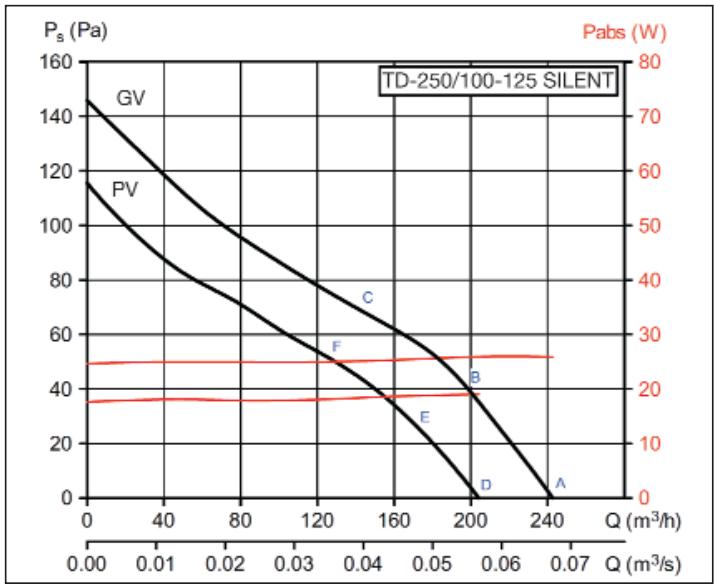

TD-250/100-125 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
HS	A	26	32	46	53	53	44	38	30	57	36
	B	24	36	46	53	52	44	38	30	56	36
	C	25	35	42	51	55	47	40	34	57	37
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	26	28	40	40	36	31	25	18	44	24
	B	24	32	40	40	35	31	25	18	44	24
	C	25	31	36	38	38	34	27	22	43	23
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	30	33	45	53	46	40	36	28	55	34
	B	26	35	43	52	45	40	36	28	54	33
	C	26	35	39	51	49	42	38	31	54	33

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	22	38	42	47	48	38	32	26	52	31
	E	23	34	43	46	48	39	32	27	51	31
	F	24	33	39	49	54	43	35	29	56	35
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	22	33	35	34	28	24	19	17	39	19
LS	E	23	29	36	33	28	25	19	18	39	19
	F	24	28	32	36	34	29	22	20	40	20
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	26	36	40	47	41	34	29	24	49	29
	E	25	34	41	46	42	35	31	25	49	28
	F	25	33	38	49	46	37	33	26	51	31

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX Série TD-MIXVENT SILENT

Courbes caractéristiques

• Q = Débit en m³/h et m³/s.
• Pst = Pression statique en Pa.
  – Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.

4 fois moins de bruit perçu !

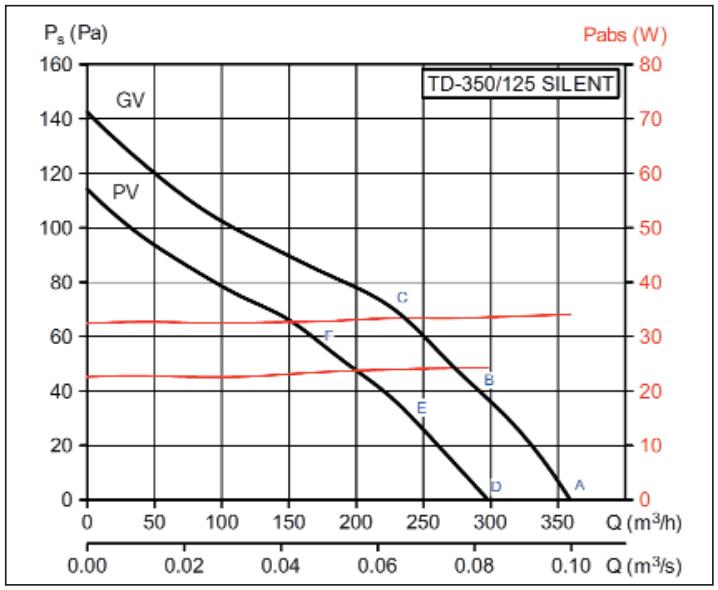

TD-350/125 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	22	28	41	53	49	44	37	30	55	35
	B	22	27	39	51	49	42	37	30	54	33
	C	23	31	48	53	51	46	41	32	56	36
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
HS	A	22	23	32	39	32	25	18	14	41	20
	B	22	22	30	37	36	23	18	14	40	20
	C	23	26	39	39	34	27	22	16	43	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	29	30	43	53	50	45	38	30	56	35
	B	25	27	40	50	47	40	36	29	52	32
	C	24	31	46	52	47	42	40	32	54	34

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	21	27	42	46	51	38	31	25	53	32
	E	22	29	40	46	53	39	34	26	54	34
	F	30	33	41	51	52	46	40	33	55	35
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
LS	D	18	22	34	33	34	20	13	13	39	18
	E	19	24	32	33	36	21	16	14	39	19
	F	27	28	33	38	35	28	22	21	41	21
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	24	27	43	45	46	38	30	25	50	29
	E	23	29	40	45	47	35	32	26	50	29
	F	29	34	41	49	46	41	38	31	52	31

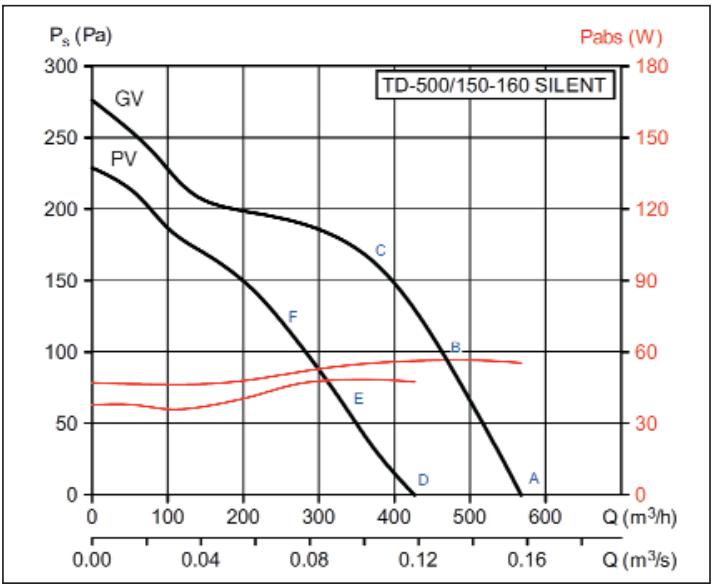

TD-500/150-160 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
HS	A	24	35	51	58	57	56	51	47	63	42
	B	25	33	48	56	55	54	46	42	60	40
	C	24	33	49	57	53	52	46	40	60	39
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	12	21	42	39	37	35	23	18	45	25
	B	13	19	39	37	35	33	18	13	43	22
	C	12	19	40	38	33	31	18	11	43	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	38	38	52	60	58	53	49	43	63	43
	B	35	35	53	58	57	50	44	38	62	41
	C	30	33	50	57	56	48	42	36	60	40

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
LS	D	28	33	46	54	53	51	45	38	58	38
	E	25	31	41	50	48	44	37	30	53	33
	F	25	37	48	56	52	49	42	35	59	38
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	23	25	34	37	38	35	26	23	43	22
	E	20	23	29	33	33	28	18	15	38	17
	F	20	29	36	39	37	33	23	20	43	23
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	26	33	47	53	51	47	41	33	56	36
	E	25	31	44	50	48	41	33	27	53	33
	F	26	37	50	55	50	43	37	31	57	37

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX Série TD-MIXVENT SILENT

Courbes caractéristiques

• Q = Débit en m³/h et m³/s.
• Pst = Pression statique en Pa.
  – Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.

4 fois moins de bruit perçu !

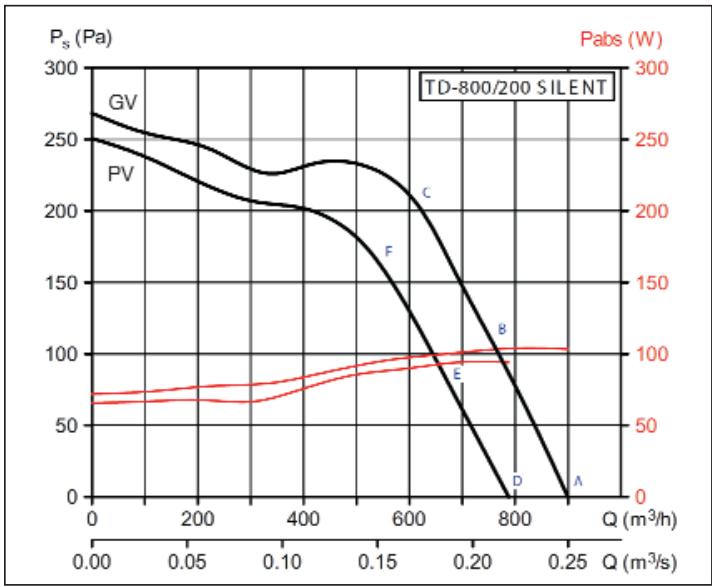

TD-800/200 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	27	40	48	57	61	61	57	50	66	45
	B	25	38	46	55	58	58	54	46	63	42
	C	23	38	47	57	59	58	53	48	64	43
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	12	31	29	35	37	36	24	18	42	21
HS	B	10	29	27	33	34	33	21	14	39	19
	C	8	29	28	35	35	33	20	16	40	19
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	49	50	51	59	62	62	59	51	67	47
	B	42	45	49	58	59	58	55	47	64	44
	C	36	42	50	58	59	57	54	47	64	43

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	25	37	48	55	61	57	53	46	64	43
	E	24	35	48	52	58	54	49	42	61	40
	F	29	38	51	58	58	55	50	45	63	42
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
LS	D	12	26	30	34	38	33	21	15	41	20
	E	11	24	20	31	35	30	17	11	38	18
	F	16	27	33	37	35	31	18	14	41	20
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	45	47	52	56	59	58	54	46	64	43
	E	37	45	54	53	55	54	50	42	61	40
	F	31	44	54	57	56	53	50	43	62	41

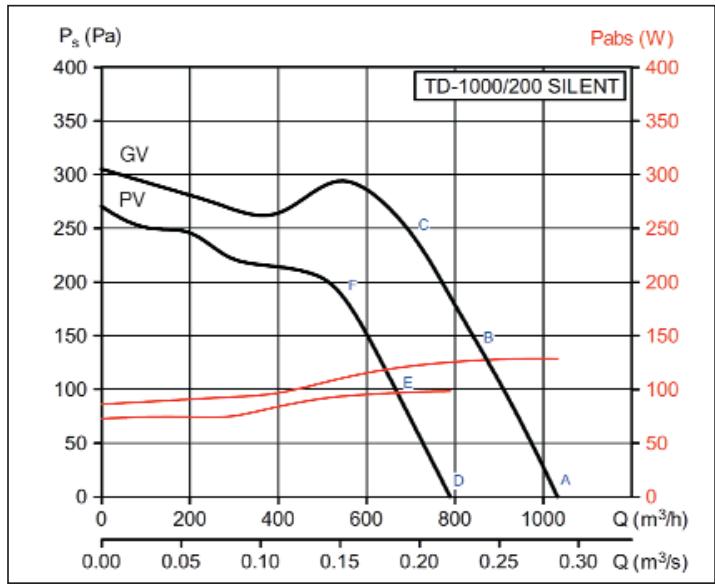

TD-1000/200 SILENT

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	28	43	49	58	62	65	61	53	68	48
	B	27	42	46	56	60	61	56	49	65	45
	C	25	42	47	58	61	61	56	50	66	45
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
HS	A	14	35	32	36	39	39	27	19	44	24
	B	13	34	29	34	37	35	22	15	42	21
	C	11	34	30	36	38	35	22	16	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	50	50	52	59	65	65	61	54	70	49
	B	43	46	49	58	61	60	57	50	66	45
	C	35	44	51	59	60	59	56	50	65	45

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	27	38	48	54	61	57	53	46	64	43
	E	23	37	49	52	59	54	49	42	61	41
	F	26	39	52	57	59	56	51	45	63	43
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
LS	D	14	29	32	33	40	33	21	14	42	22
	E	10	28	33	31	38	30	17	10	41	20
	F	13	30	36	36	38	32	19	13	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	44	45	53	55	59	58	54	46	64	43
	E	35	41	53	52	55	54	50	41	60	40
	F	28	40	54	58	57	54	50	44	62	42
