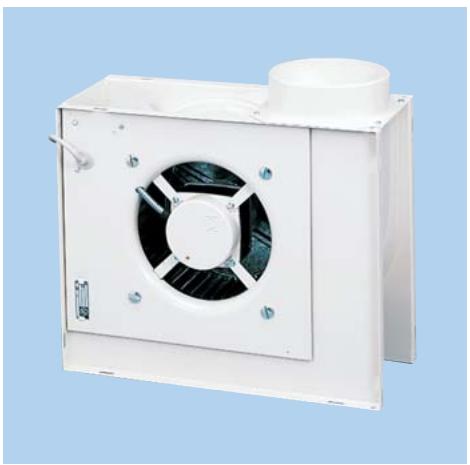

CKB - Extracteur d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur d'air centrifuge
Marque	UNELVENT
Modèle	CKB (CKB-600, CKB-800, CKB-1200, CKB-2000)
Catégorie	Extracteur d'air
Construction	Métallique avec peinture époxy beige
Clapet anti-retour	Intégré au refoulement
Ensemble centrifuge	Action en acier galvanisé
Alimentation électrique	Monophasé 230 V, 50 Hz
Protection moteur	Thermique intégrée, classe B
Indice de protection	IP40 (CKB-600/800) ou IP44 (CKB-1200/2000)
Température max de l'air	40 °C
Installation	Intérieure uniquement
Débit maximum	De 600 m³/h (CKB-600) à 2000 m³/h (CKB-2000)
Pression sonore (aspiration)	De 54 dB(A) (CKB-600) à 65 dB(A) (CKB-2000)
Poids	De 7,5 kg (CKB-600) à 16,5 kg (CKB-2000)
Dimensions (L × H × P)	CKB-600 : 408×133×153 mm ; CKB-800 : 408×163×182 mm ; CKB-1200 : 423×163×182 mm ; CKB-2000 : 470×192×215 mm
Diamètre de raccordement (sortie)	CKB-600 : Ø128 mm ; CKB-800 : Ø148 mm ; CKB-1200 : Ø148 mm ; CKB-2000 : Ø200 mm
Accessoires de montage	Brides, grilles, manchettes couples
Accessoires électriques optionnels	Variateur électronique (REB-1N, REB-2.5N, REB-5), autotransformateur (RMB-1.5, RMB-3.5), interrupteur de proximité
Entretien et nettoyage	Nettoyer régulièrement la turbine et le clapet anti-retour. Débrancher avant intervention.
Sécurité	Protection thermique intégrée. Installation intérieure uniquement. Respecter les distances minimales.
Pièces détachées et réparabilité	Variateur, autotransformateur et interrupteur disponibles en accessoires. Moteur protégé thermiquement. Contacter le service après-vente.

FOIRE AUX QUESTIONS - CKB UNELVENT

Puis-je installer l'extracteur UNELVENT CKB à l'extérieur ?

Non, l'installation est intérieure uniquement. L'appareil n'est pas conçu pour résister aux intempéries.

Quelles sont les dimensions et le poids des différents modèles CKB ?

Les dimensions varient selon le modèle. Par exemple, le CKB-600 mesure 408×133×153 mm et pèse 7,5 kg, tandis que le CKB-2000 mesure 470×192×215 mm et pèse 16,5 kg. Consultez le tableau des dimensions dans la notice.

Quel est le niveau sonore de cet extracteur ?

Le niveau de pression sonore à l'aspiration va de 54 dB(A) pour le CKB-600 à 65 dB(A) pour le CKB-2000.

Puis-je réguler la vitesse de l'extracteur ?

Oui, le moteur est régulable par un variateur de tension. Des variateurs électroniques (REB-1N, REB-2.5N, REB-5) ou des autotransformateurs (RMB-1.5, RMB-3.5) sont disponibles en option.

Le clapet anti-retour est-il inclus ?

Oui, un clapet anti-retour au refoulement est intégré de série sur tous les modèles CKB.

Quel débit choisir pour une cuisine professionnelle ?

Pour une cuisine professionnelle, le modèle CKB-2000 avec un débit maximum de 2000 m³/h est recommandé. Pour un usage domestique, les modèles CKB-600 ou CKB-800 suffisent généralement.

Comment entretenir l'extracteur ?

Débranchez l'appareil avant toute intervention. Nettoyez régulièrement la turbine et le clapet anti-retour avec un chiffon doux et sec. Évitez les produits abrasifs.

L'extracteur est-il protégé contre la surchauffe ?

Oui, le moteur est équipé d'une protection thermique intégrée qui arrête l'appareil en cas de surchauffe.

Où puis-je acheter des pièces détachées ou accessoires ?

Les accessoires électriques (variateur, autotransformateur, interrupteur) sont disponibles sur demande. Consultez le tableau des accessoires dans la notice pour les références exactes.

Quelle est la garantie de l'extracteur UNELVENT CKB ?

La garantie n'est pas précisée dans la notice. Veuillez vous renseigner auprès de votre revendeur ou du service après-vente UNELVENT.

MODE D'EMPLOI CKB UNELVENT

Les plus

• Débits et pressions importants Facilité d'entretien et d'installation
• Faible encombrement
• Clapet anti-retour au refoulement

Gamme

• 4 modeles
• Débits de 600 à 2000 m3/h

Applications

• Renouvellement d'air dans les petits et moyens locaux à usage domestique ou commercial
• Extraction directe ou par un réseau de gaine Cuisines domestiques

Habitat individuel

Locaux tertiaires

Cuisines

Caractéristiques générales

• Construction métallique - protection par peinture époxy beige
• Clapet anti-retour au refoulement
• Ensemble centrifuge à action en acier galvanisé
• Moteur 1 vitesse Classe I régulable par variateur de tension
• Monophasé 230V - 50 Hz Classe B
• IP40 (modèles 600 et 800) ou IP44 (modèles 1200 ou 2000)
• Température de flux d'air : 40°C maximum
• Protection thermique intégrée
• Installation intérieure uniquement

Clapet anti-retour

Hottes de cuisine

Aspirations multiples

Caractéristiques techniques

Type	Code	Puisance maximum absorbée (W)	Intensité maximum absorbée (A)	Débit maximum (m3/h)	Niveau de pression sonore dB(A)	Poids (kg)
CKB-600	310 082	140	0,66	600	54	7,5
CKB-800	310 083	175	0,92	800	60	8,0
CKB-1200	310 080	300	1,44	1200	60	12,0
CKB-2000	310 081	560	2,75	2000	65	16,5

Dimensions (mm)

Type	A	B	C	Ø D	Ø E	F
CKB-600	408	133	153	128	340	265
CKB-800	408	163	182	148	340	265
CKB-1200	423	163	182	148	366	295
CKB-2000	470	192	215	200	420	345

Les niveaux sonores indiqués sur les courbes sont des puissances acoustiques à l'aspiration en dB(A)

Accessoires de montage

Brides

Grilles

- Manchettes couples

Courbes caractéristiques

• Q = Débit en m^3/h et m^3/s - Pst = Pression statique en Pa.
• Air sec normal à 20°C et 760mmHg.
• Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.

CKB 600 - CKB 800 - CKB 1200 - CKB 2000

Accessoires électriques

• Variateur électronique

Type	Référence	Code
CKB 600	REB-1N	704 149
CKB 800	REB-1N	704 149
CKB 1200	REB-2,5N	704 177
CKB 2000	REB-5	700 191

• Autotransformateur monophasé

Type	Référence	Code
CKB 600	RMB-1,5	700 554
CKB 800	RMB-1,5	700 554
CKB 1200	RMB-3,5	700 555
CKB 2000	RMB-3,5	700 555

• Interrupteur de proximité

Récédence	Code
INTER PROX 16A	702 964
