CK - Extracteur d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CK UNELVENT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Extracteur d'air |
| Marque | UNELVENT |
| Modèle | CK (série) |
| Modèles disponibles | CK-25 N, CK-40 F, CK-60 F 2V |
| Débit d'air | 250 à 625 m³/h (selon modèle) |
| Alimentation | 230 V, 50 Hz |
| Puissance absorbée max | 40 à 160 W (selon modèle) |
| Niveau sonore | 50 à 59 dB(A) (selon modèle) |
| Classe d'isolation | II |
| Poids | 1,9 à 4,7 kg (selon modèle) |
| Dimensions (CK-25 N) | Ø 98 mm, H 34 mm, L 304 mm, l 149 mm |
| Dimensions (CK-40 F) | Ø 98 mm, H 42 mm, L 370 mm, l 179 mm |
| Dimensions (CK-60 F 2V) | Ø 116,5 mm, H 42 mm, L 362 mm, l 180 mm |
| Fonction principale | Extraction des vapeurs, odeurs et fumées de cuisson |
| Applications | Hotte de cuisine et ventilation générale |
| Filtre | Filtre métal télescopique, lavable au lave-vaisselle |
| Démontage | Sans outil pour entretien |
| Nettoyage | Filtre lavable au lave-vaisselle ; boîtier démontable sans outil |
| Réglage de vitesse | Variable (CK-40 F, CK-60 F) et deux vitesses (CK-60 F 2V) |
| Recueil de graisses lourdes | Oui (modèles CK-25 N et CK-40 F) |
| Grille de protection | Oui (tous modèles) |
| Accessoires disponibles | Filtres de rechange, variateur REB, commutateur REGUL 2, gaines souples et semi-rigides, clapet anti-retour CAR, collier de serrage |
| Sécurité | Double isolation (Classe II) |
FOIRE AUX QUESTIONS - CK UNELVENT
Comment installer l'extracteur d'air CK ?
L'installation doit être effectuée par un professionnel qualifié. Fixez l'extracteur au conduit d'évacuation à l'aide des colliers de serrage. Branchez à une prise 230 V. Consultez le schéma de montage dans la notice.
Comment nettoyer le filtre ?
Le filtre métal télescopique se nettoie au lave-vaisselle ou à l'eau savonneuse. Il est démontable sans outil.
Le filtre est-il lavable au lave-vaisselle ?
Oui, le filtre est lavable au lave-vaisselle.
Quelle est la différence entre les modèles CK-25 N, CK-40 F et CK-60 F 2V ?
Les modèles diffèrent par le débit (250 à 625 m³/h), la puissance (40 à 160 W), le niveau sonore (50 à 59 dB), le poids et les dimensions. Le CK-60 F 2V dispose de deux vitesses. Consultez le tableau des caractéristiques.
Comment régler la vitesse sur le modèle CK-60 F 2V ?
Le CK-60 F 2V possède un commutateur deux vitesses (réf. REGUL 2) ou un variateur (réf. REB) disponible en accessoire.
Quels accessoires sont disponibles pour l'extracteur CK ?
Accessoires disponibles : filtres de rechange, variateur REB, commutateur REGUL 2, gaines souples et semi-rigides, clapet anti-retour CAR, colliers de serrage.
L'extracteur peut-il être utilisé pour une ventilation générale ?
Oui, il peut être utilisé pour des applications de ventilation générale, en plus de son usage principal en hotte de cuisine.
Quel est le niveau sonore de l'extracteur ?
Le niveau de pression sonore varie de 50 à 59 dB(A) selon le modèle.
L'extracteur est-il facile à démonter pour l'entretien ?
Oui, l'extracteur est conçu pour être démonté sans outil, facilitant l'entretien et le nettoyage.
Où puis-je trouver un filtre de rechange ?
Les filtres de rechange sont disponibles sous les références : CK-25 N : 704 149, CK-40 F : 163 552, CK-60 F 2V : 884 001. Consultez la notice pour les commander.
Questions des utilisateurs sur CK UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Extracteur d'air au format PDF gratuitement ! Retrouvez votre notice CK - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CK de la marque UNELVENT.
MODE D'EMPLOI CK UNELVENT
Les plus
- Efficacité et performance
- Facilité d'entretien : démontable sans outil
- Classe II

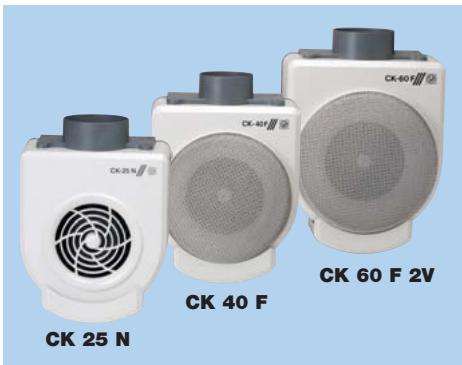

Gamme
- 3 moduloles
Débits de 250 à 625 m3/h
Applications
- Conçus pour être placés dans une hotte de cuisine afin d'évacuer les vapeurs, les odeurs et les fumées issues de la cuisson et de renouveler l'air ambiant de la cuisine.
- Ils peuvent être utilisés également pour d'autres applications de ventilation générale.
- Caractéristiques techniques
| Référence | Code | Puissance absorbée maximum (W) | Tension 50 Hz (V) | Débit à où libre (m3/h) | Niveau pression sonore* (dB(A)) | Classe d'iso1ation | Poids (Kg) |
| CK 25 N | 500 077 | 40 | 230 | 250 | 50 | II | 1,9 |
| CK 40 F | 500 545 | 70 | 230 | 360 | 55 | II | 2,7 |
| CK 60 F 2V PV/GV | 500 928 | 96 / 160 | 230 | 415 / 625 | 54 / 59 | II | 4,7 |

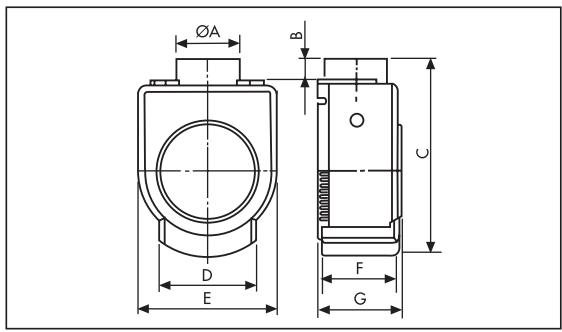

Dimensions (mm)
| Modèle | Ø A | B | C | D | E | F | G |
| CK-25 N | 98 | 34 | 304 | 149 | 218 | - | 127 |
| CK-40 F | 98 | 42 | 370 | 179 | 266 | 140 | 162 |
| CK-60 F | 116,5 | 42 | 362 | 180 | 293,5 | 145 | 174 |
Description des modèles
| Type | Recueil de graisses lourdes | Grille de protection | Filtre métal télcon | Démontable sans outil | Lavable au lave-vaissette | Vitesse variable | Deux vitesses |
| CK-25 N | x | x | x | x | x | ||
| CK-40 F | x | x | x | x | x | ||
| CK-60 F 2V | x | x | x | x | x | x |
Démontable sans outil et lavable au lave-vaiselle
Extraction par conduits et accessoires extra-plats
Accessoires pour série CK
| Type | Filtre de rechange | Variateur de vitesse REB | Commutateur 2 vitesses REGUL 2 | GaineSouple alu - 3m GSA | Gaine semi-rigide alu 3m - GA | Clapet anti-retour CAR | Collier de serrage CX | |||||||
| CK-25 N | 704 149 | 820 202 | 820 186 | 860 085 | 860 097 | |||||||||
| CK-40 F | 163 552 | 704 149 | 820 202 | 820 186 | 860 085 | 860 097 | ||||||||
| CK-60 F 2V | 884 001 | 704 149 | 700 574 | 820 204 | 820 190 | 860 087 | 860 097 | |||||||
- Variateur de vitesse encastrable - REB 1NE Page 360
-Grille alu à auvent -GRA Page 319
- Clapet anti-retour - CAR/CM 130 Page 357
