Type d'appareil	Ventilateur industriel
Caisson	Double peau en tôle d'acier galvanisé
Isolation	Laine de verre 25 mm + protection double peau
Roue	Roue à réaction en tôle galvanisée
Entraînement	Direct
Moteur	Monophasé ou triphasé, IP 55, Classe F
Tension	230 V 50 Hz monophasé / 400 V 50 Hz triphasé
Vitesse	Variable selon modèle
Protection moteur	Anti-vibrations incluses
Niveau sonore	Faible niveau sonore
Raccordement	Circulaire en ligne, modulable à gauche, droite ou dessus
Applications	Ventilation générale, cuisines professionnelles, locaux tertiaires et industriels
Poids	De 18 à 105 kg selon modèle
Débit d'air	De 1500 à 9000 m³/h selon modèle
Pression sonore	De 52 à 75 dB(A) à 1,5 m
Intensité électrique	De 0,72 à 4,8 A selon modèle
Puissance	De 160 à 2050 W selon modèle

FOIRE AUX QUESTIONS - CVAB UNELVENT

Comment installer le UNELVENT CVAB ?

Pour installer le UNELVENT CVAB, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et suivez chaque étape pour garantir une installation correcte.

Quels sont les dimensions du UNELVENT CVAB ?

Le UNELVENT CVAB mesure 600 mm de largeur, 400 mm de profondeur et 300 mm de hauteur.

Quel type de maintenance nécessite le UNELVENT CVAB ?

Il est recommandé de nettoyer le filtre tous les 3 mois et de vérifier les connexions électriques et les conduits d'air régulièrement pour assurer un fonctionnement optimal.

Que faire si le UNELVENT CVAB ne fonctionne pas ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel pour des diagnostics ou contactez le service client.

Quels sont les niveaux de bruit du UNELVENT CVAB ?

Le UNELVENT CVAB fonctionne à un niveau sonore de 35 dB à 45 dB, selon la vitesse de fonctionnement choisie.

Est-ce que le UNELVENT CVAB est économe en énergie ?

Oui, le UNELVENT CVAB est conçu pour être économe en énergie avec une classe d'efficacité énergétique A.

Peut-on utiliser le UNELVENT CVAB en extérieur ?

Non, le UNELVENT CVAB est conçu uniquement pour une utilisation en intérieur. L'utilisation en extérieur pourrait endommager l'appareil.

Où puis-je acheter des pièces de rechange pour le UNELVENT CVAB ?

Les pièces de rechange peuvent être commandées auprès de notre service client ou sur notre site web officiel.

Le UNELVENT CVAB est-il garanti ?

Oui, le UNELVENT CVAB est couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve que les conditions d'utilisation aient été respectées.

MODE D'EMPLOI CVAB UNELVENT

• Roue à réaction
• Raccordement circulaire en ligne
• Raccordement circulaire au refoulement multidirectionnel
• Isolation double peau

Gamme

• 7 modèles de 1500 à 9000 m3/h
• 2 gammes : Monophasé et triphasé

Applications

Cuisines professionnelles (hors cadre désenfumage) - Ventilation générale (atmosphères chargées) - Locaux tertiaires - Captation industrielle

Cuisine professionnelle

Locaux industriels

Locaux tertiaires

Caractéristiques générales

• Caisson en tôle d'acier galvanisé avec isolation laine de verre 25 mm M1 et protection double peau
• Roue à réaction en tôle galvanisée
• Entraînement direct
• Moteur monophasé IP 55 - Classe F - 230V 50 Hz
• Moteur triphasé IP 55 - Classe F - 400V 50 Hz Vitesse variable tous modèles
• Support anti-vibrations inclus

Double peau Faible niveau sonore

Motorisation sur silent blocs

Joint Véloduct sur piquages (classe C)

Caisson robuste et étanche

Caractéristiques techniques

Récédence	Code	Débit maxi(m3/h)	Ø raccord(mm)	Puisance(W)	Intensité(A)		Niveau de pression sonore(dB((A)) à 1,5 m)			Poids(kg)
					à 230 V	à 400 V	Soufflage	Aspiration	Rayonné
CVAB/4-1500/250	241 471	1520	250	160	0,72	-	52	54	42	18
CVAB/4-2600/355	241 472	2600	355	275	1,20	-	55	60	42	30
CVAB/4-3800/355	241 475	3750	355	570	2,60	-	60	63	48	36
CVAB/4-5600/400	241 289	5600	400	1100	5,30	-	66	70	52	45

CVAT/4-3800/355	247 999	3750	355	570	-	1,50	60	63	48	36
CVAT/4-5600/400	248 000	5600	400	1100	-	1,8	66	70	52	45
CVAT/4-9000/500	248 001	8800	500	2050	-	4,8	75	76	60	105

Configurations universelles - raccordements circulaires modulables

En ligne

Au dessus

Série CVAB et CVAT

Dimensions (mm)

Type	☐ A	C	Ø D	E
CVAB/T 4-1500/250	500	630	250	65
CVAB/T 4-2600/355	550	680	355	65
CVAB/T 4-3800/355	650	780	355	65
CVAB/T 4-5600/400	800	930	400	65

Type	A	C	Ø D
CVAT 4-9000/500	860	1020	500

Accessoires

• Manchette couple

CVAB/T	Référence	Code
1500	MSF 250	975 617
2600	MSF 355	975 619
3800	MSF 355	975 619
5600	MSF 400	975 620
9000	MSF 500	975 622

Sortie d'air

CVAB/T	Référence	Code
1500	APC 250	874 474
2600	APC 355	875 065
3800	APC 355	875 065
5600	APC 400	874 637
9000	APC 500	875 067

• Choc Isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

• Interrupteur déproximé 1 vitesse

CVAB/T	Référence	Code
Tous	Inter Prox 16A/1V	702 964

• Démarreur 1 Vitesse

Type CVA	Référence	Code
B 4-1500	DEMA 1	707 872
B 4-2600	DEMA 1,6	707 873
B 4-3800	DEMA 4	707 875
B 4-5600	DEMA 6	707 876
T 4-3800	DEMA 1,6	707 873
T 4-5600	DEMA 2,5	707 874
T 4-9000	DEMA 6	707 876

• Variateur monophasé (de 30 à 100%)

CVAB	Référence	Code
4-1500	REB 1N	704 149
4-2600	REB 2,5	704 177
4-3800	REBA 3	708 708
4-5600	REBA 6	707 864

• Autotransformateur monophasé

CVAB	Référence	Code
4-1500	RMB 1,5	700 554
4-2600	RMB 1,5	700 554
4-3800	RMB 3,5	700 555
4-5600	RMB 8	700 556

• Autotransformateur triphasé

CVAT	Référence	Code
4-3800	RMT 3,5	700 558
4-5600	RMT 3,5	700 558
4-9000	RMT 8	700 559

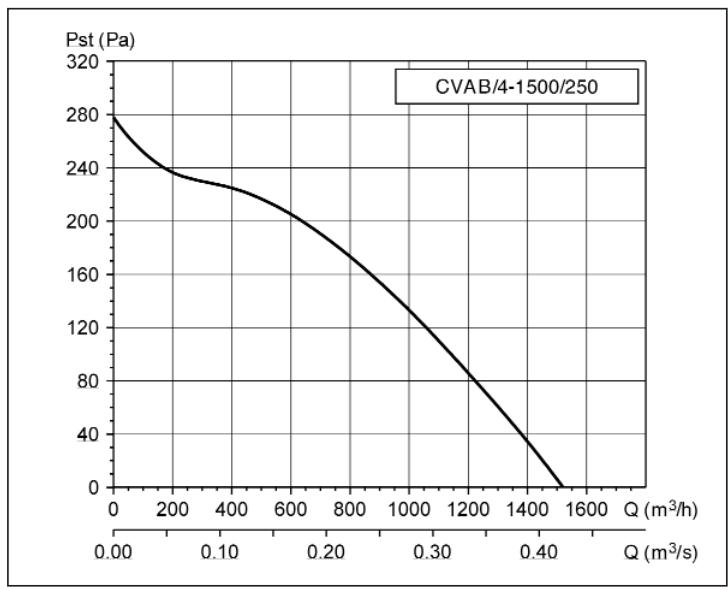

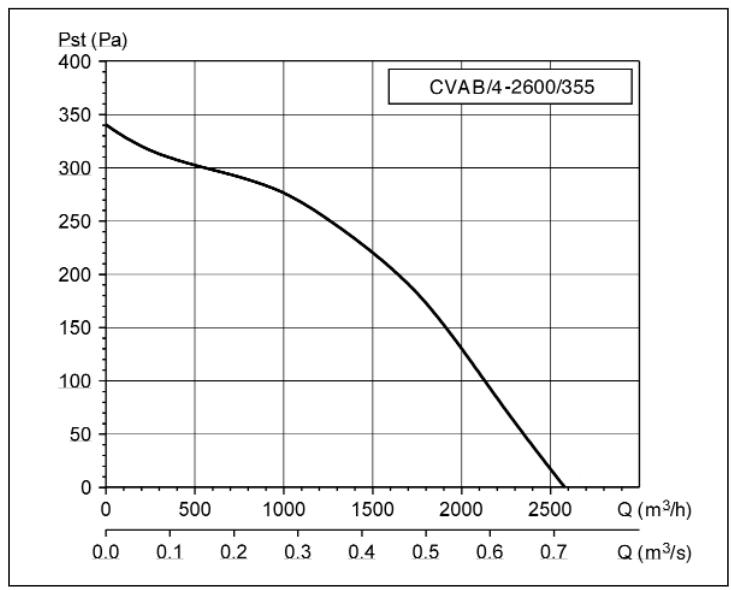

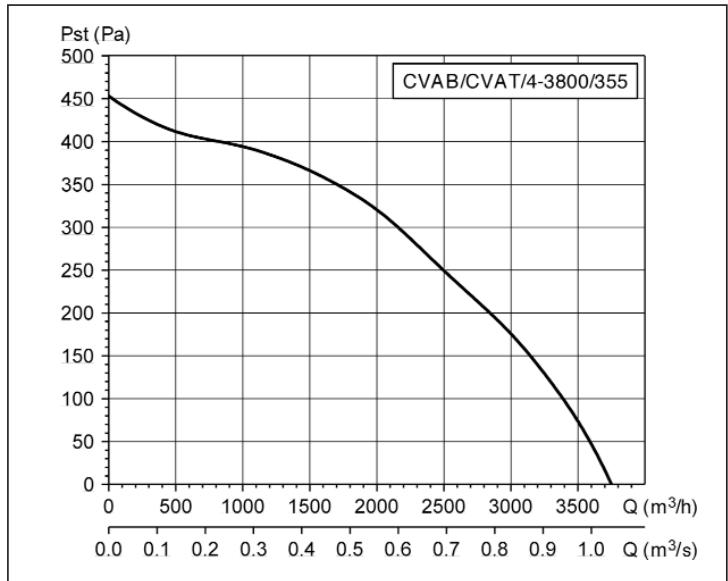

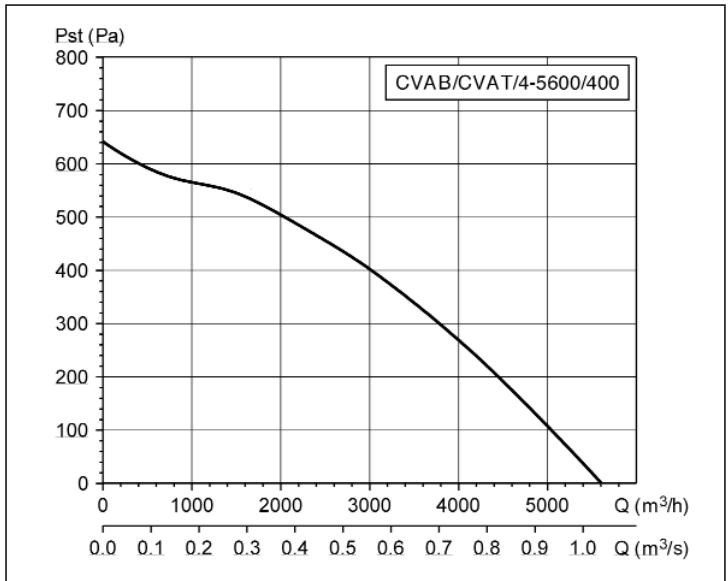

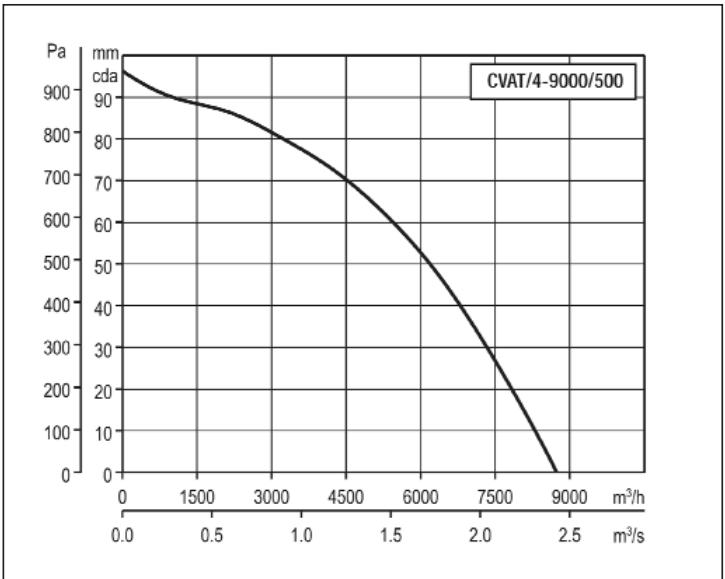

Courbes caractéristiques

• Q = Débit en m^3/h et m^3/s - Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg.
• Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.
