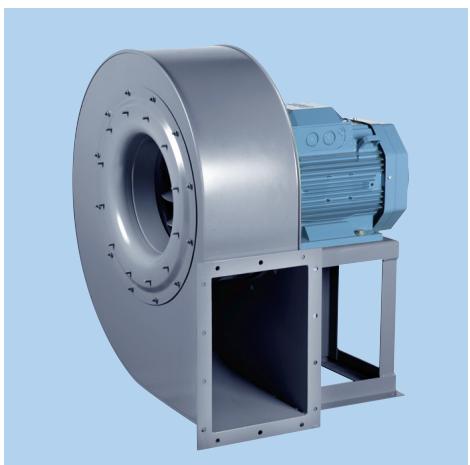

CRT - HAUTE PRESSION - Ventilateur industriel UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur industriel haute pression
Marque	UNELVENT
Modèle	CRT - HAUTE PRESSION (gamme CRT/2)
Gamme de modèles	6 modèles : CRT/2-280 à CRT/2-500
Pression maximale	Jusqu'à 4000 Pa
Débit d'air	De 2250 à 13850 m³/h
Température maximale de l'air	80°C en continu (option haute température jusqu'à 150°C)
Type de roue	Roue à réaction à pales soudées, acier galvanisé peint
Volute	Acier galvanisé peint, renforcée
Moteur	2 pôles, triphasé, IP55, classe F, protection thermique intégrée
Alimentation électrique	Triphasé 230/400V - 50 Hz (jusqu'à 3 kW) ou 400V - 50 Hz (au-dessus de 3 kW)
Orientation du refoulement	Refoulement orientable, livré en standard en RD 270, autres orientations sur demande
Niveau sonore	De 66 à 86 dB(A) selon modèle (à 1,5 m, au débit max)
Poids	De 30 à 230 kg selon modèle (ex: CRT/2-400 : 105 kg)
Dimensions (modèle CRT/2-400)	630 x 500 x 582 mm (L x l x H) approximatives
Applications	Refroidissement de machines, extraction localisée, processus industriels, systèmes de soudure
Options	Moteurs 2 vitesses, version ATEX antidéflagrante ou sécurité augmentée, version haute température (150°C)
Accessoires	Silencieux d'aspiration (KRTA) et de refoulement (KRTI), bride de raccordement (KRBA), pièce de transformation rectangulaire/circulaire (KRBI), interrupteur de proximité
Entretien	Nettoyage régulier des pales et de la volute ; vérification des fixations et de l'état du moteur
Réparabilité	Pièces détachées disponibles sur demande ; moteur remplaçable ; accessoires de montage séparés

FOIRE AUX QUESTIONS - CRT - HAUTE PRESSION UNELVENT

Quelle est la pression maximale générée par le ventilateur CRT Haute Pression ?

Le ventilateur peut générer une pression statique jusqu'à 4000 Pa selon le modèle et le point de fonctionnement.

Quelle est la température maximale de l'air véhiculé ?

En version standard, la température maximale en continu est de 80°C. Avec l'option haute température (roue de refroidissement), elle peut atteindre 150°C.

Puis-je orienter le refoulement du ventilateur ?

Oui, le refoulement est orientable. L'orientation standard est RD 270 (refoulement à droite 270°). D'autres orientations (LG, RD à différents angles) sont disponibles sur demande.

Quels sont les modèles disponibles dans la gamme CRT ?

La gamme comprend 6 modèles : CRT/2-280, 315, 355, 400, 450 et 500, avec des diamètres de roue de 280 à 500 mm.

Quelle est l'alimentation électrique requise ?

Le ventilateur nécessite une alimentation triphasée. Pour les moteurs jusqu'à 3 kW : 230/400V - 50 Hz ; au-delà : 400V - 50 Hz. Un convertisseur de fréquence peut être utilisé pour faire varier la vitesse.

Le ventilateur est-il adapté pour une utilisation en atmosphère explosive ?

Oui, des versions ATEX sont disponibles : version antidéflagrante et version sécurité augmentée. Il faut les spécifier à la commande.

Quels accessoires sont disponibles pour ce ventilateur ?

Plusieurs accessoires sont proposés : silencieux d'aspiration (KRTA) et de refoulement (KRTI), bride de raccordement circulaire (KRBA) et pièce de transformation rectangulaire/circulaire (KRBI). Des interrupteurs de proximité sont également disponibles.

Comment entretenir le ventilateur CRT ?

Il est recommandé de nettoyer régulièrement les pales de la roue et l'intérieur de la volute pour éviter l'accumulation de poussière. Vérifiez les fixations et l'état du moteur périodiquement.

Quel est le niveau sonore du ventilateur ?

Le niveau de pression sonore varie de 66 dB(A) pour le modèle CRT/2-280 à 86 dB(A) pour le CRT/2-500, mesuré à 1,5 m en champ libre au soufflage et au débit maximum.

Le moteur est-il protégé contre les surcharges ?

Oui, le moteur intègre une protection thermique. De plus, un interrupteur de protection moteur (DEMA) est disponible en accessoire pour chaque modèle.

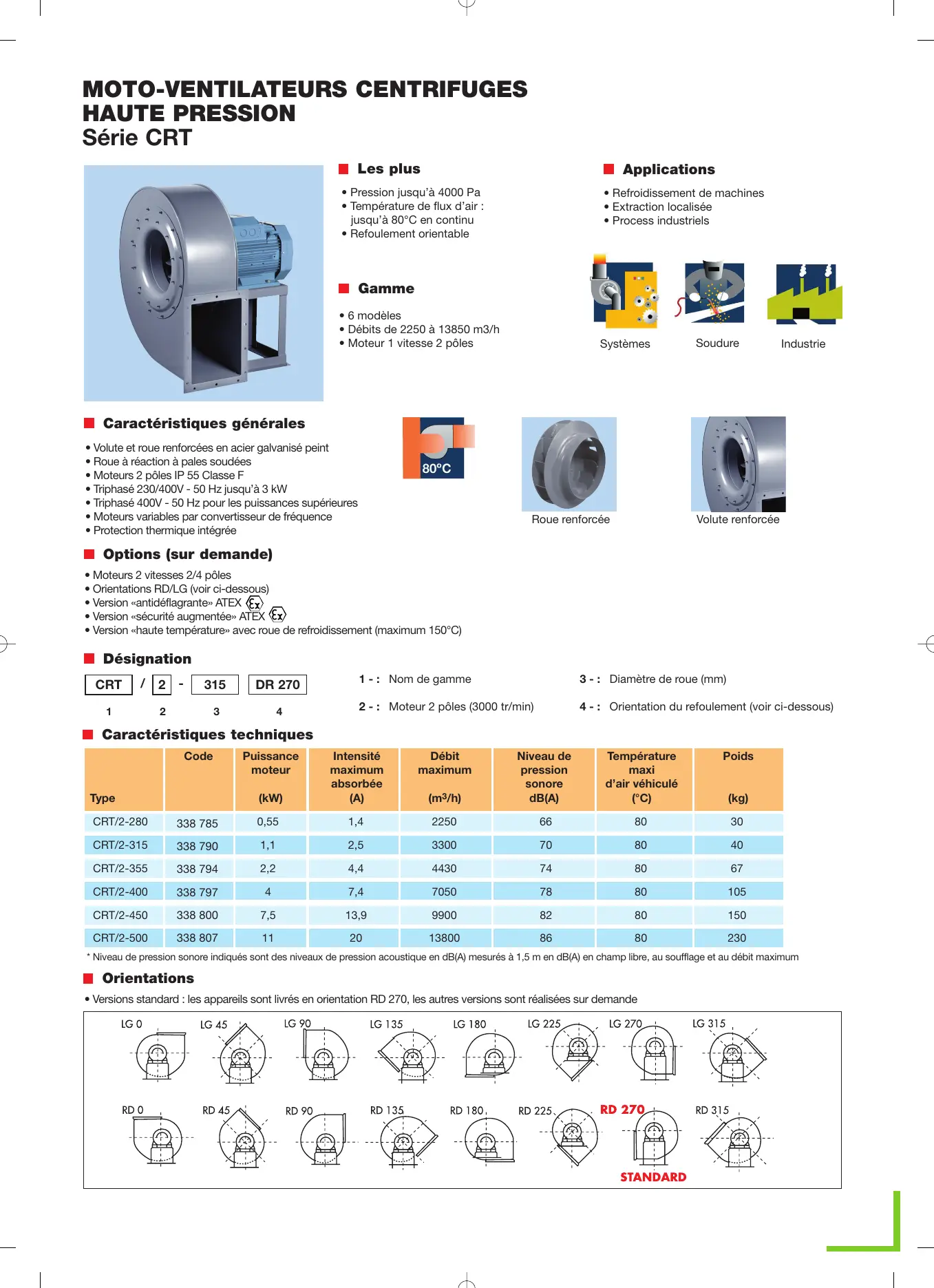

MODE D'EMPLOI CRT - HAUTE PRESSION UNELVENT

Les plus

• Pression jusqu'à 4000 Pa
• Température de flux d'air : jusqu'à 80°C en continu
• Refoulement orientable

Gamme

• 6 moduloles
• Débits de 2250 à 13850 m3/h
• Moteur 1 vitesse 2 pôles

Applications

• Refroidissement de machines
• Extraction localisée
• Processus industriels

Systèmes

Soudure

Industrie

- Caractéristiques générales

Volute et roue renforcées en acier galvanisé peint - Roue à réaction à pales souduées - Moteurs 2 pôles IP 55 Classe F Triphase 230/400V - 50 Hz jusqu'à 3 kW Triphasé 400V - 50 Hz pour les puissances supérieures - Moteurs variables par convertisseur de fréquence - Protection thermique intégrée

Roue renforcée

Volute renforcée

■ Options (sur demande)

• Moteurs 2 vitesses 2/4 pôles
• Orientations RD/LG (voir ci-dessous)
• Version «antidéflagrante» ATEX Version «sécurités augmentée» ATEX
• Version «haute température» avec roue de refroidissement (maximum 150°C)

Désignation

1-: Nom de gamme 2-: Moteur 2 pôles (3000 tr/min)

3-: Diamètre de roue (mm) 4-: Orientation du refoulement (voir ci-dessous)

- Caractéristiques techniques

Type	Code	Puisance mateur (kW)	Intensité maximum absorbée (A)	Débit maximum (m3/h)	Niveau de pression sonore dB(A)	Température maxi d'air véciculé (°C)	Poids (kg)
CRT/2-280	338 785	0,55	1,4	2250	66	80	30
CRT/2-315	338 790	1,1	2,5	3300	70	80	40
CRT/2-355	338 794	2,2	4,4	4430	74	80	67
CRT/2-400	338 797	4	7,4	7050	78	80	105
CRT/2-450	338 800	7,5	13,9	9900	82	80	150
CRT/2-500	338 807	11	20	13800	86	80	230

• Niveau de pression sonore indiqués sont des niveaux de pression acoustique en dB(A) mesurés à 1,5 m en dB(A) en champ libre, au soufflage et au débit maximum

Orientations

• Versions standard : les appareils sont livrés en orientation RD 270, les autres versions sont réalisées sur demande

LG0

LG 45

LG 90

LG 135

LG 180

LG 225

LG 270

LG 315

RD 45

RD 90

RD 135

RD 180

RD 225

RD 270 STANDARD

RD 315

Série CRT

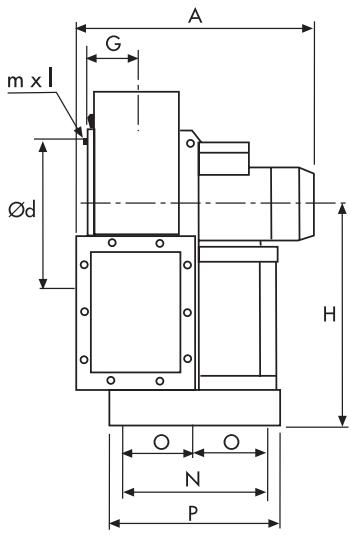

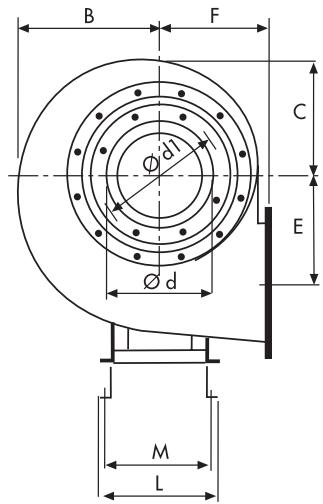

Dimensions (mm)

Type	A*	B	C	E	F	G	H	L	M	N	O	P	a	a1	a2	a3	b	b1	b2	b3	d	d1	mxl
CRT/2-280	420	270	235	202	200	84	457	233	203	360	-	400	229	265	299	112	164	200	234	112	228	265	6x14
CRT/2-315	460	300	260	230	225	94	482	233	203	360	-	400	256	292	326	2x112	183	219	253	112	254	292	6x14
CRT/2-355	530	340	295	253	255	105	532	274	234	460	230	500	288	332	328	2x125	205	249	285	125	285	332	8x17
CRT/2-400	630	375	330	286	285	130	582	329	289	460	230	500	322	366	402	2x125	229	273	309	125	320	366	8x17
CRT/2-450	670	425	370	321	320	143	642	377	337	650	325	700	361	405	411	2x125	256	300	336	125	360	405	8x17
CRT/2-500	830	470	410	354	360	159	682	435	395	650	325	700	404	448	484	3x125	288	332	368	2x125	405	448	8x17

• Dimensions données à titre indicatif. Peuvent varier avec la marque du moteur

- Caractéristiques acoustiques

Les niveaux de puissance disponibles dans les tableaux suivants sont en dB(A) par bandes de fréquences sur 3 points de la courbe. Ils sont mesurés à l'ouie libre et à l'aspiration

A - ouie libre. B - pression moyenne. C - pression maxi

CRT 2-280		63	125	250	500	1000	2000	4000	8000
aspiration	A	55	64	73	81	81	79	75	68
	B	48	58	61	73	75	76	68	61
	C	48	54	59	69	72	73	64	55
souffrage	A	57	66	70	80	82	83	74	65
	B	53	62	66	76	78	79	70	61
	C	50	59	63	73	75	76	67	58

CRT 2-400		63	125	250	500	1000	2000	4000	8000
aspiration	A	76	75	82	90	91	91	90	82
	B	71	70	77	85	86	86	85	77
	C	66	65	72	80	81	81	80	72
soufflage	A	66	77	87	89	95	93	89	81
	B	62	73	83	85	91	89	85	77
	C	59	70	80	82	88	86	82	74

CRT 2 -315		63	125	250	500	1000	2000	4000	8000
aspiration	A	59	68	74	85	83	82	78	73
	B	54	63	69	80	78	77	73	68
	C	50	59	65	76	74	73	69	64
souffrage	A	58	70	74	83	86	85	78	71
	B	54	66	70	79	82	81	74	67
	C	51	63	67	76	79	78	71	64

CRT 2-450		63	125	250	500	1000	2000	4000	8000
aspiration	A	72	78	87	93	96	94	93	88
	B	67	73	82	88	91	89	88	83
	C	63	69	78	84	87	85	84	79
souffrage	A	71	81	87	94	100	97	92	86
	B	67	77	83	90	96	93	88	82
	C	63	73	79	86	92	89	84	78

CRT 2-355		63	125	250	500	1000	2000	4000	8000
aspiration	A	63	72	78	89	87	86	82	77
	B	58	67	73	84	82	81	77	72
	C	54	63	69	80	78	77	73	68
souffrage	A	63	75	79	88	91	90	83	76
	B	58	70	74	83	86	85	78	71
	C	55	67	71	80	83	82	75	68

CRT 2-500		63	125	250	500	1000	2000	4000	8000
aspiration	A	79	81	92	98	101	98	97	94
	B	74	76	87	93	96	93	92	89
	C	70	72	83	89	92	89	88	85
soufflage	A	74	82	91	97	104	100	96	91
	B	69	77	86	92	99	95	91	86
	C	66	74	83	89	96	92	88	83

Accessoires de montage

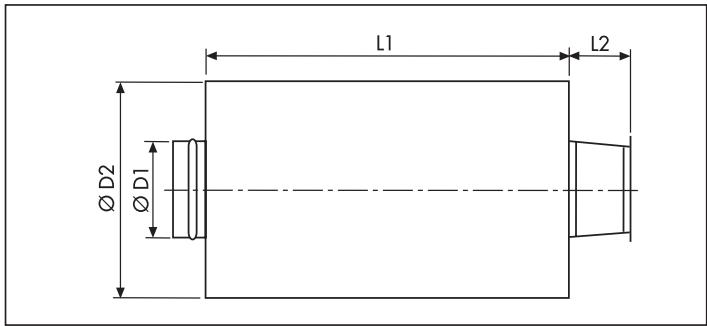

KRTA

Silencieux à monter à l'aspiration des CRT

Référence	Code
KRTA-280	976 078
KRTA-315	976 079
KRTA-355	976 080
KRTA-400	976 081
KRTA-450	976 082
KRTA-500	976 083

KRTI

Silencieux à monter au refoulement des CRT

Référence	Code
KRTI-280	976 084
KRTI-315	976 085
KRTI-355	976 086
KRTI-400	976 087
KRTI-450	976 088
KRTI-500	976 089

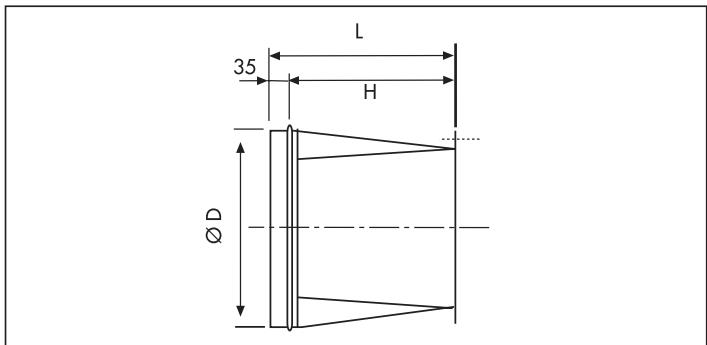

- KRBI

Pièce de transformation rectangulaire / circulaire à monter au soutien des CRT

Référence	Code
KRBI-280	976 090
KRBI-315	976 091
KRBI-355	976 092
KRBI-400	970 086
KRBI-450	976 093
KRBI-500	976 094

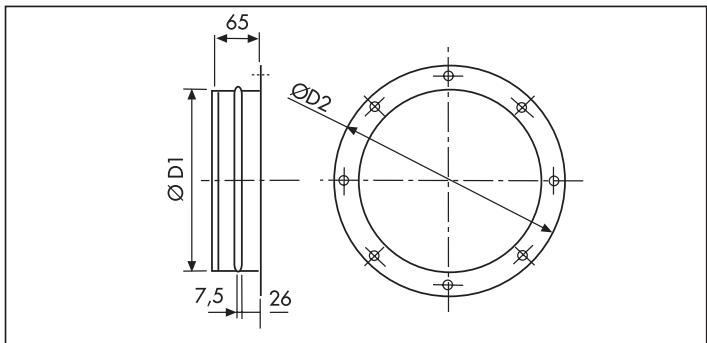

KRBA

Bride de raccordement circulaire à monter à l'aspiration des CRT

Référence	Code
KRBA-225	976 027
KRBA-250	976 028
KRBA-280	976 029
KRBA-315	970 087
KRBA-355	976 098
KRBA-400	976 099

Type CRT	Référence KRTA-KRTI	L1	L2 KRTA	L2 KRTI	Ø D1	Ø D2
280	280	900	200	300	280	480
315	315	900	200	300	315	515
355	355	900	200	300	355	555
400	400	900	250	300	450	650
450	450	900	250	300	500	700
500	500	900	250	450	560	760

Type CRT	Récédence KRBI	L	H	Ø D
280	280	335	300	225
400	400	335	300	355
315	315	335	300	250
450	450	355	300	400
500	500	485	450	450

Type CRT	Référence KRBA	Ø D1	Ø D2
280	225	225	290
315	250	250	320
355	280	280	360

Type CRT	Référence KRBA	Ø D1	Ø D2
400	315	315	395
450	355	355	435
500	400	400	480

Accessoires électriques

Commande et protection moteur 1 vit.

CRT	Référence	Code
280	DEMA 1,6	707 873
315	DEMA 4	707 875
355	DEMA 6	707 876
400	DEMA 9	707 877
450	DEMA 16	707 879
500	DEMA 32	707 881

• Interrupteur de proximité

Int.	Référence	Code
16 A	INTER PROX 16A/1V	702 964
23 A	INTER PROX 23A/1V	709 908

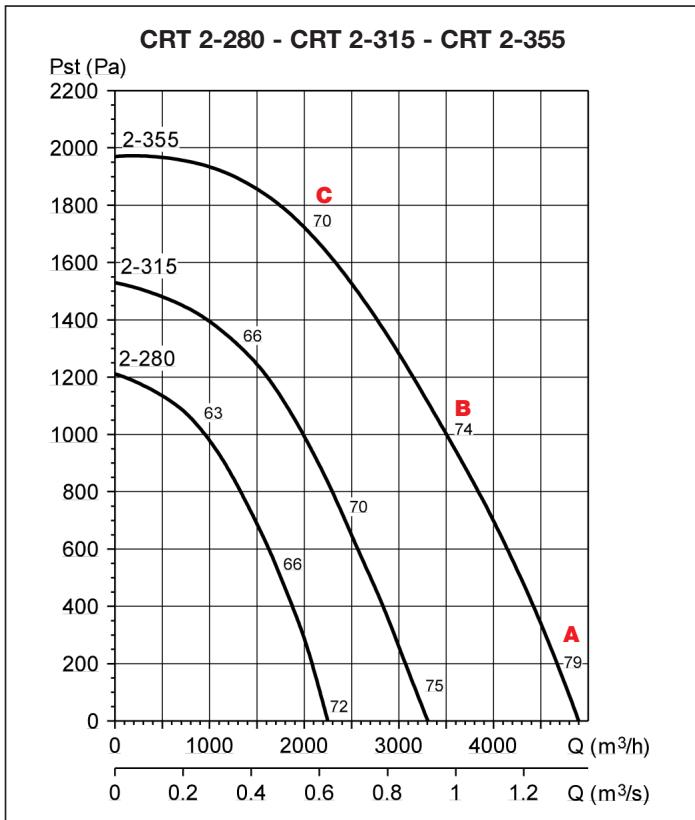

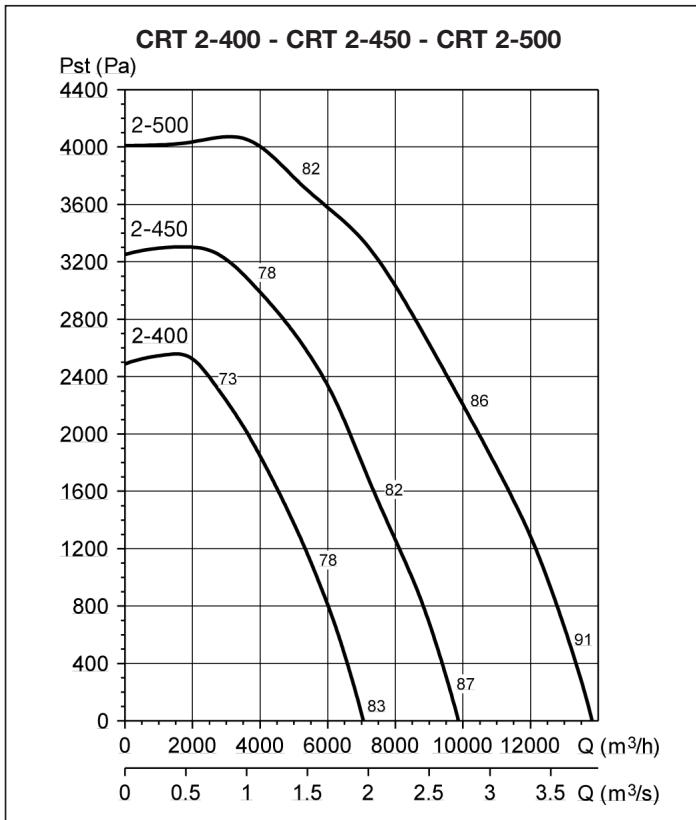

Courbes caractéristiques

• Q = Débit en m^3/h et m^3/s - P_st = Pression statique en Pa. Air sec normal à 20 °C et 760 mmHg. Essais en accord avec: BS 848; Part 1; AMCA 210-85 ASHRAE 51-1985; ISO CD-5801.

A : air libre B : pression moyenne C : pression maxi
