MODE D'EMPLOI CRHB/T UNELVENT

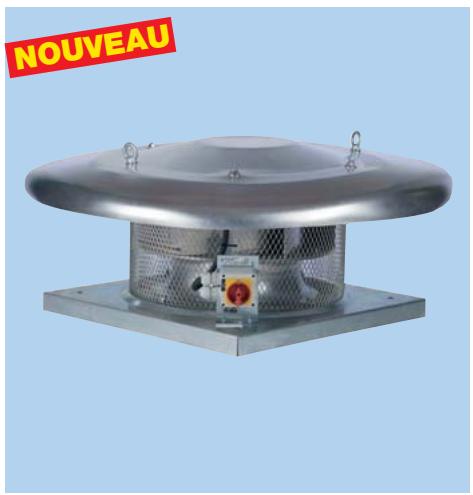

TOURELLES CENTRIFUGES DE VENTILATION - CONFORT Série CRHB - rejjet horizontal

Les plus

• Construction entièrement métallique
• Inter de proximé monté en standard
  Vitesse variable

Applications

• Ventilation générale,
• Ventilation industrielle

Gamm

12 modèles monophasés 230 V
- Débits de 660 à 7400 m3/h
- Moteurs 4 et 6 pôles
- Versions verticales et triphasées : nous consulter

Commercies

Industries

\section*{Caracteristiques générales}

• Embase en tôle d'acier galvanisé
• Capot en aluminium
• Roue centrifuge à réaction en tôle d'acier galvanisé
• Moteurs 1 vitesse 230 V ou 400 V - Classe F - Vitesse variable
• Protection thermique intégrée

Inter de proximé monté

Roue à réaction

Moteur à rotor extérieur

\section*{Caracteristiques techniques}

Référence	Code	Mateur			Vitesse de rotation (tr/mn)	Débits maxi (m3/h)	Température maxi (°C)	Poids (kg)
		Tension (V)	Puisance (W)	Intensité (A)
Mateur 4 pôles
CRHB/4-225	200 482	230-50/60 HZ	50	0,30	1450	660	60	7
CRHB/4-250	200 483	230-50/60 HZ	52	0,26	1450	800	70	7,5
CRHB/4-280	200 484	230-50/60 HZ	100	0,40	1410	1350	50	8
CRHB/4-315	200 485	230-50 HZ	135	0,60	1430	1850	70	17
CRHB/4-355	200 486	230-50 HZ	230	0,85	1375	3000	70	21
CRHB/4-400	200 487	230-50/60 HZ	460	2,07	1400	4200	60	22
CRHB/4-500	200 488	230-50 HZ	1198	5,20	1380	8200	70	44
Mateur 6 pôles
CRHB/6-315	200 489	230-50 HZ	69	0,40	980	1250	70	17
CRHB/6-355	200 490	230-50 HZ	87	0,44	955	2050	70	21
CRHB/6-400	200 491	230-50/60 HZ	153	0,70	935	2800	60	22
CRHB/6-500	200 477	230-50 HZ	345	1,50	890	5200	70	27
CRHB/6-560	200 405	230-50 HZ	640	2,75	895	7400	70	30

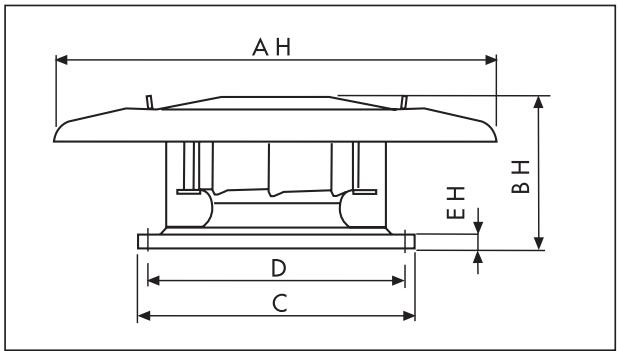

Dimensions (mm)

Accessoires de montage

• Sélection et mise en œuvre : page 142
  Codification et prix : page 143

Accessoires électriques

• Sélection et prix : page 144

Type	Ø AH	BH	Ø C	Ø D*	EH
225	640	223	326	245	35
250	640	223	326	245	35
280	760	250	435	330	40
315	760	333	435	330	40
355	895	356,5	560	450	40
400	895	382	560	450	40
500	1150	474	630	535	40
4-560	1150	504	710	590	40
6/8-560	1150	491	710	590	40

TOURELLES CENTRIFUGES DE VENTILATION - CONFORT

Série CRHB - rejet horizontal

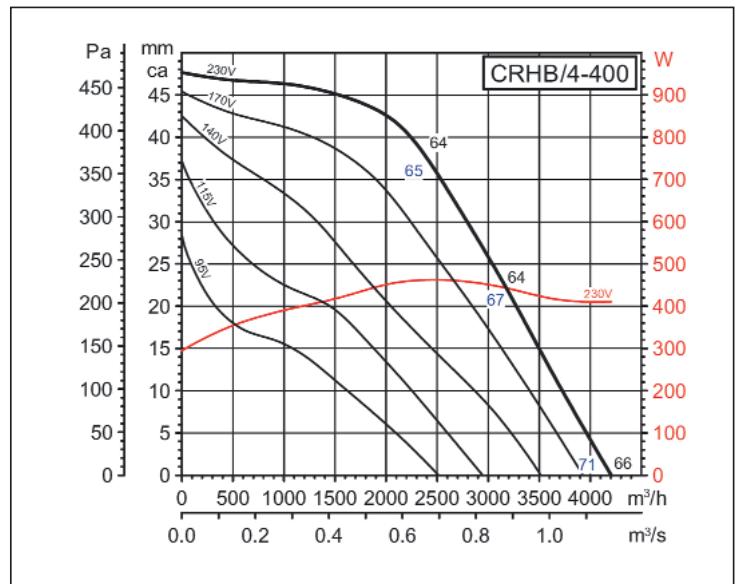

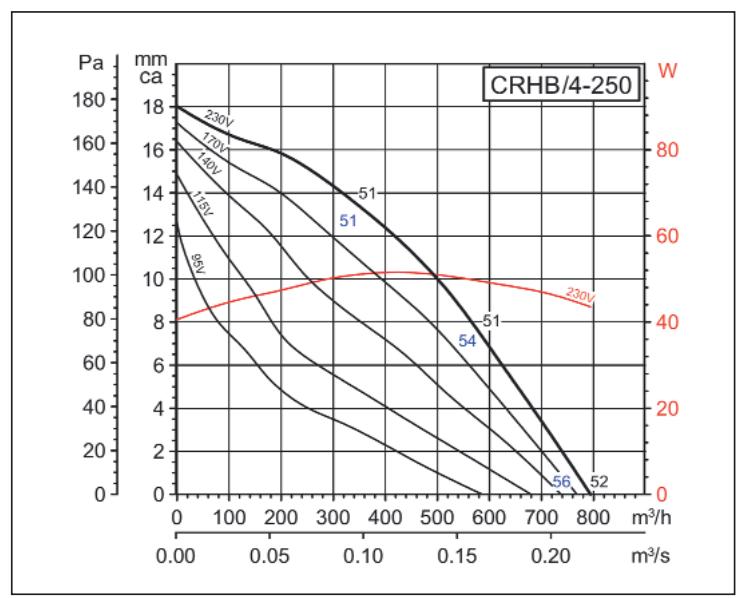

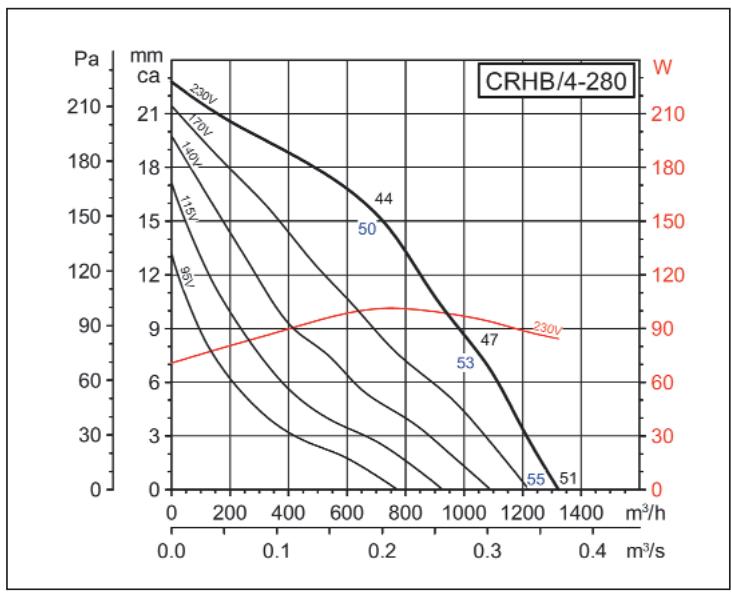

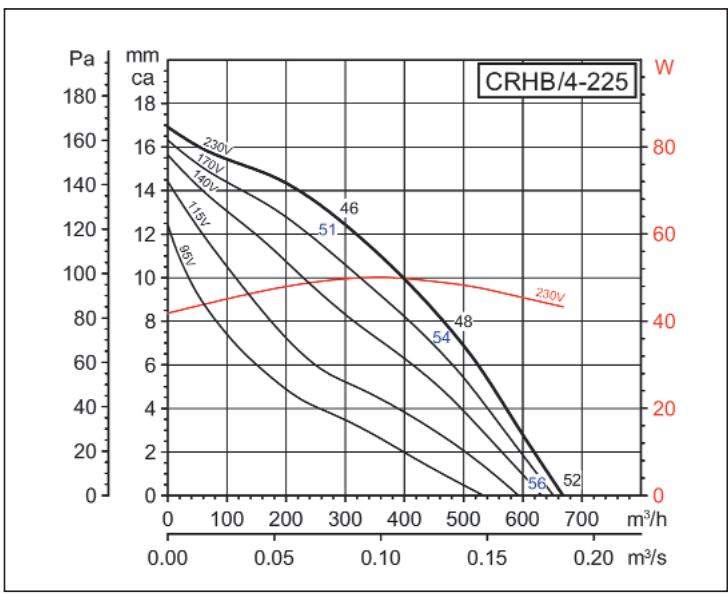

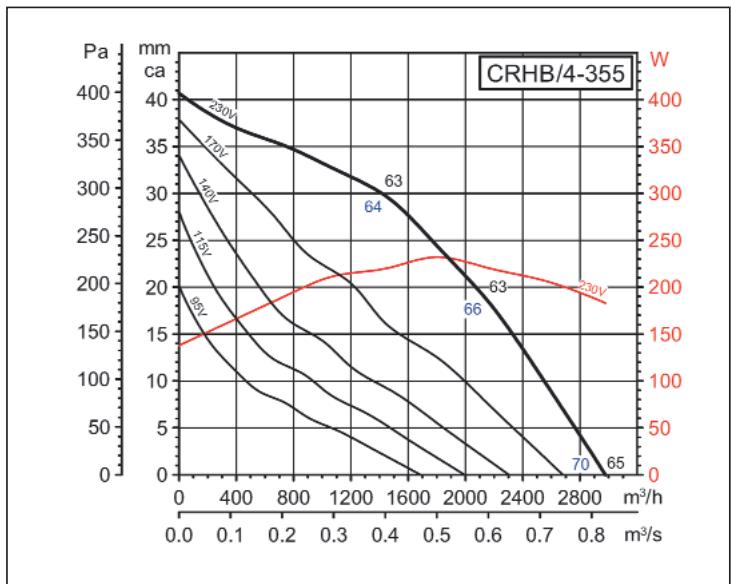

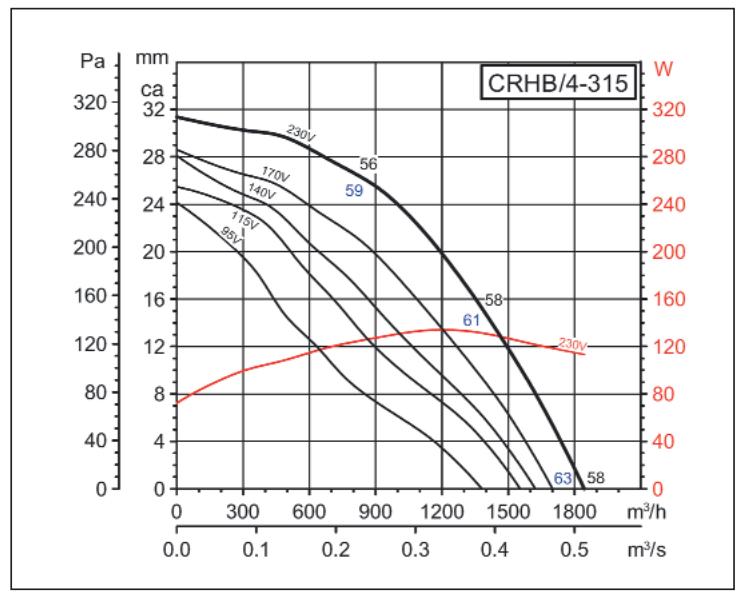

Courbes caractéristiques - Monophasé 4 pôles

• Q = Débit en m^3/h et m^3/s - Pst = Pressure statique en Pa
  Air sec normal à 20^ et 760 mmHg
  Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

XX Niveau de pression acoustique mesure en champ libre hémisphérique :

• sur une surface refléchissante

• le micro(place à 6 m de la source sonore. Aspiration raccordée

• Lp en dB(A)

XX Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).

TOURELLES CENTRIFUGES DE VENTILATION - CONFORT Série CRHB - rejet horizontal

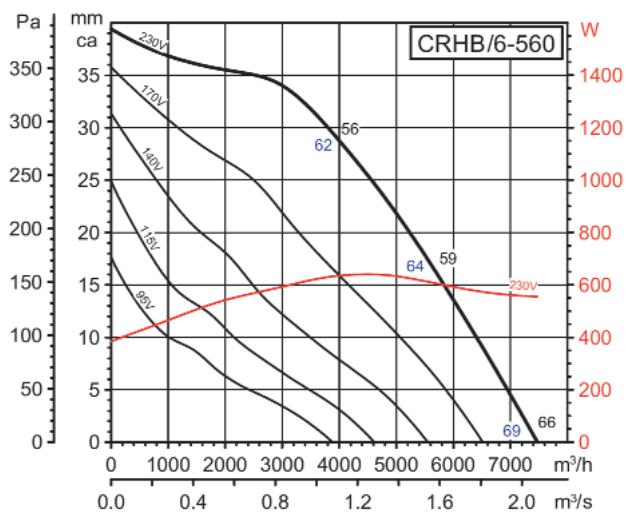

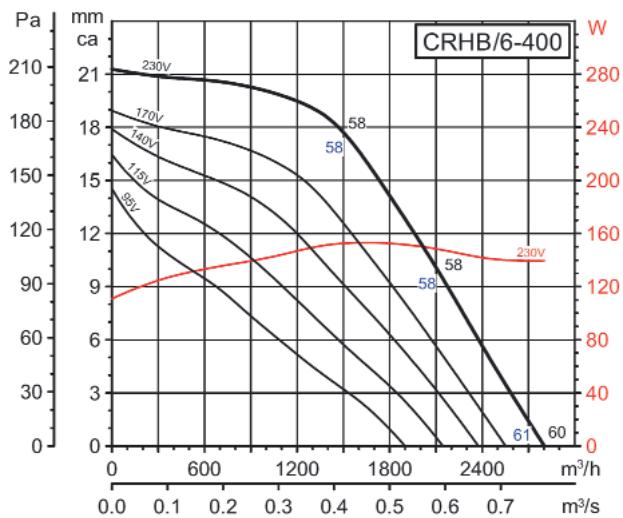

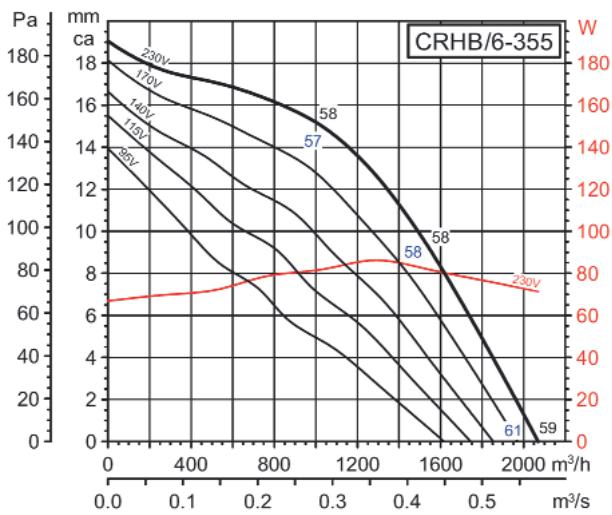

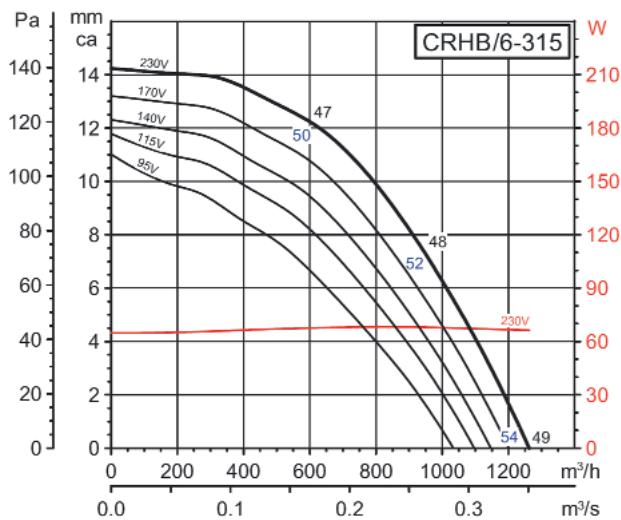

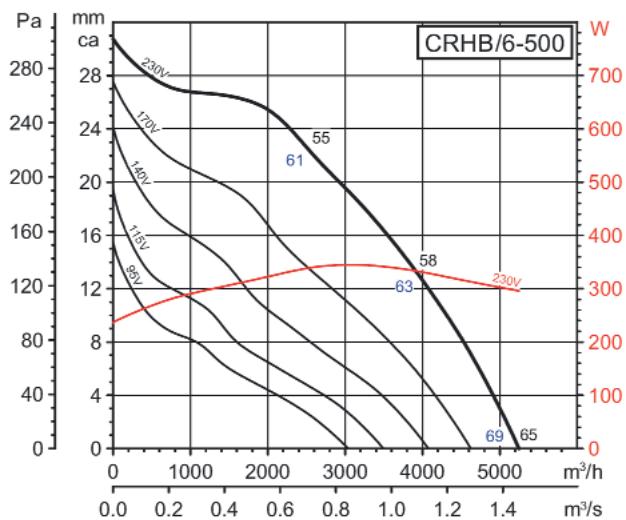

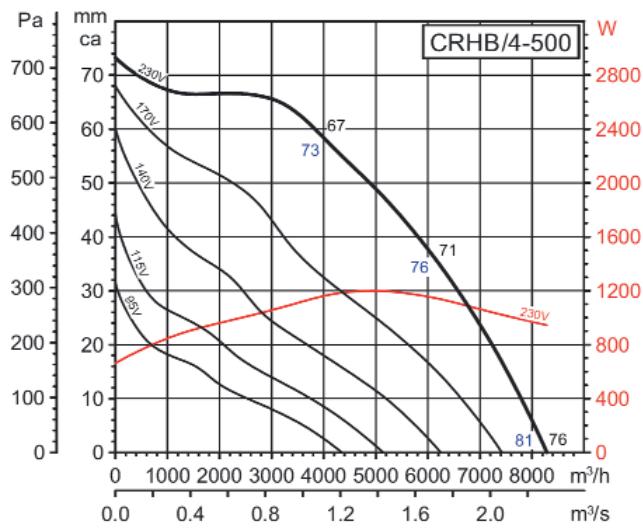

Courbes caractéristiques - Monophasé 4 et 6 pôles

• Q = Débit en m^3 / h et m^3 / s - Pst = Pressure statique en Pa
  Air sec normal à 20^ et 760 mmHg
  Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

XX Niveau de pression acoustique mesure en champ libre hemisphérique :

• sur une surface refléchissante
• le micro place à 6 m de la source sonore. Aspiration raccordée
• Lp en dB(A)

X Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).
