Intitulé	Description
Type de produit	Ventilateur compact
Caractéristiques techniques principales	Conception modulaire, faible niveau sonore, efficacité énergétique
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Longueur : 600 mm, Largeur : 400 mm, Hauteur : 300 mm
Poids	15 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Fonctions principales	Récupération de chaleur, ventilation contrôlée
Entretien et nettoyage	Filtres à nettoyer tous les 6 mois, vérification annuelle du système
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Normes CE, protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - COMPACT TCBT-EX UNELVENT

Que faire si l'UNELVENT COMPACT TCBT-EX ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le filtre de l'UNELVENT COMPACT TCBT-EX ?

Retirez le filtre de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore de l'UNELVENT COMPACT TCBT-EX ?

Le niveau sonore de l'appareil est inférieur à 35 dB, ce qui le rend très silencieux en fonctionnement.

L'UNELVENT COMPACT TCBT-EX peut-il être utilisé dans une salle de bain ?

Oui, l'appareil est conçu pour être utilisé dans des environnements humides comme les salles de bain, à condition de suivre les instructions d'installation.

Comment régler la vitesse de ventilation de l'UNELVENT COMPACT TCBT-EX ?

Utilisez le panneau de contrôle situé sur le devant de l'appareil pour sélectionner la vitesse de ventilation souhaitée.

Que faire si l'appareil émet une odeur désagréable ?

Vérifiez le filtre et nettoyez-le si nécessaire. Si l'odeur persiste, il peut être utile de vérifier les conduits d'air pour des obstructions.

Quelle est la durée de vie du moteur de l'UNELVENT COMPACT TCBT-EX ?

Le moteur de l'appareil a une durée de vie estimée de 20 000 heures d'utilisation normale.

L'UNELVENT COMPACT TCBT-EX est-il économe en énergie ?

Oui, cet appareil est conçu pour être économe en énergie, avec une consommation réduite tout en maintenant une performance optimale.

Où puis-je trouver des pièces de rechange pour l'UNELVENT COMPACT TCBT-EX ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des distributeurs agréés.

Comment installer l'UNELVENT COMPACT TCBT-EX ?

Référez-vous au manuel d'installation fourni avec l'appareil pour des instructions détaillées sur l'installation.

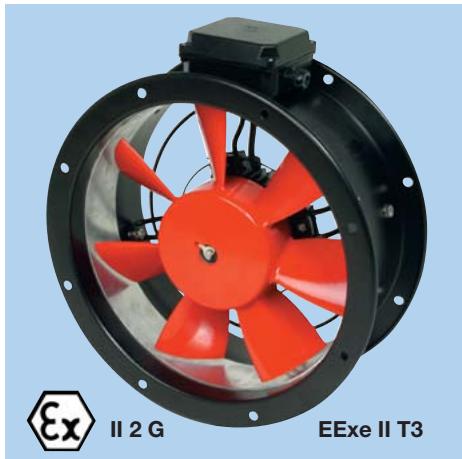

MODE D'EMPLOI COMPACT TCBT-EX UNELVENT

Les plus

• Conforme à la directive 94/9/CE ATEX Certificat n° LOM 03ATEX2082X Vis-à-vis anti-étincelle
• Produit marqu II 2 G EEx e II T3

Gamme

9 diamètres normalisés de 315 à 800 mm - Débits de 2350 à 43200 m3/h Triphase 4 ou 6 pôles

Applications

• Conçus pour l'extraction d'air ou ventilation d'un local représentant une atmosphère ayant une ou plusieurs composantes explosives

Cabine peinture

Industrie chimique

Salle de batteries

- Caractéristiques générales

• Virole et support moteur protégés de la corrosion par cataphorèse et peinture polyester noire
• Hélice à pales profilées entièrement en aluminium
• Moteur à sécurité augmentée Ex II T3 répondant à la directive 94/9/CE ATEX
• 0315 au 0710 - IP 65
• 04/710 et 0800 - IP 55
• Classe F - Température d'utilisation : - 30°C à + 40°C

Vis role anti-corrosion

Boîte à borne ignifugée V0

Anneau aluminium anti-étincelle

- Caractéristiques techniques

Type	Code	Débit maximum (m3/h)	Puisance absorbée maximum (W)	Intensité maximum (A)		Niveau de pression sonore (dB(A))	Poids (kg)
				sous 230 V	sous 400 V
4 POLES triphasé
TCBT/4-315/H EX	042 943	2340	150	0,60	0,30	54	11
TCBT/4-355/H EX	042 944	3470	200	0,80	0,50	58	13,2
TCBT/4-400/H EX	042 945	5100	300	1,40	0,80	60	15,5
TCBT/4-450/H EX	042 946	7100	630	2,70	1,60	62	21
TCBT/4-500/H EX	042 947	9710	880	2,90	1,70	66	25
TCBT/4-560/L EX	042 949	11750	1210	3,90	2,30	67	33
TCBT/4-560/H EX	042 948	13780	1520	4,90	2,80	69	34,7
TCBT/4-630/L EX	042 951	16100	1900	5,60	3,20	69	39
TCBT/4-630/H EX	042 950	18200	2200	7,10	4,00	70	40
TCBT/4-710/L EX	042 953	21590	2500	8,40	4,80	73	46
TCBT/4-710/H EX	042 952	25500	3400	11,10	6,40	76	54
TCBT/4-800/L EX	042 957	29200	3700	11,20	6,50	82	65
TCBT/4-800/K EX	042 956	33300	5000	-	9,00	84	68
TCBT/4-800/G EX	042 954	38400	6900	-	11,60	87	81
TCBT/4-800/H EX	042 955	43200	8800	-	15,00	89	89

6 POLES triphasé

TCBT/6-355/H EX	045 000	2220	90	0,50	0,30	50	13,2
TCBT/6-400/H EX	045 001	3240	110	0,50	0,30	52	15,5
TCBT/6-450/H EX	045 002	4590	200	0,90	0,50	53	20,7
TCBT/6-500/H EX	045 003	6100	270	1,00	0,60	57	24,8
TCBT/6-560/L EX	045 004	7400	410	1,60	0,90	58	33
TCBT/6-560/H EX	045 005	8680	470	1,70	1,00	60	33,5
TCBT/6-630/L EX	045 006	10600	620	2,20	1,30	60	38
TCBT/6-630/H EX	045 007	13000	860	4,90	2,80	62	38,5
TCBT/6-710/L EX	045 008	15800	1080	5,70	3,30	66	46
TCBT/6-710/H EX	045 009	17800	1300	5,20	3,00	69	46
TCBT/6/-800/L EX	045 010	20700	1500	5,70	3,30	74	57
TCBT/6-800/K EX	045 011	23100	1800	7,10	4,10	76	64
TCBT/6-800/G EX	045 012	26100	2500	9,00	5,20	79	68
TCBT/6-800/H EX	045 013	29800	2900	10,70	6,20	80	80

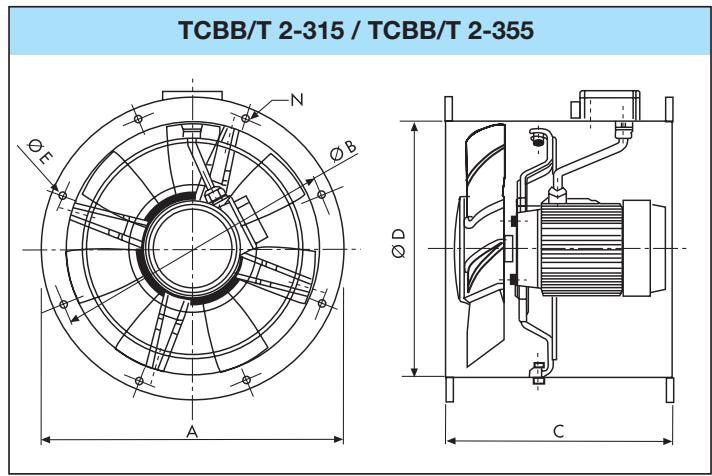

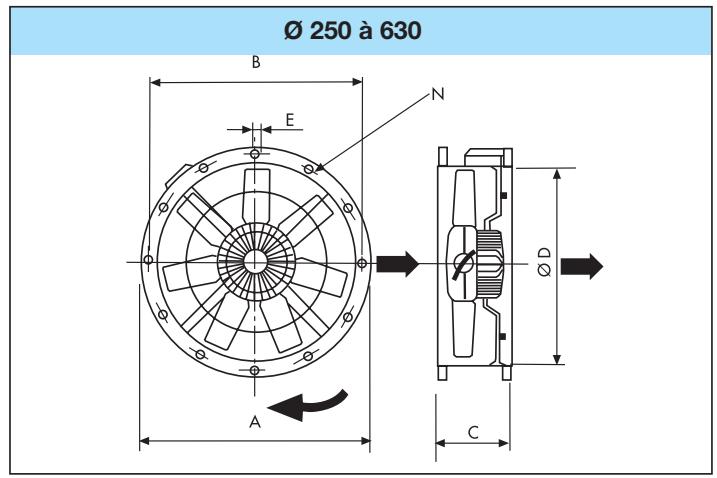

Dimensions (mm)

Type	Ø A	B	C		Ø D	Ø E	Nombre de trous N
			2 pôles	4 et 6 pôles
250	327	292		170	254	10	4
315	386	355	320	170	315	10	8
355	426	395	320	170	355	10	8
400	487	450		170	400	12	8
450	537	500		180	450	12	8
500	595	560		180	500	12	12
560	655	620		240	560	12	12
630	725	690		240	630	12	12

710 à 800

Type	Ø A	B	C	Ø D	E
					4 pôles	6 pôles	8 pôles
710	806	770	240	710	-	12	-
710/L	806	770	350	710	405	-	-
710/H	806	770	350	710	426	-	-
800/L	896	860	350	800	419	398	398
800/K	896	860	350	800	415	419	398
800/G	896	860	350	800	471	415	419
800/H	896	860	350	800	471	415	419

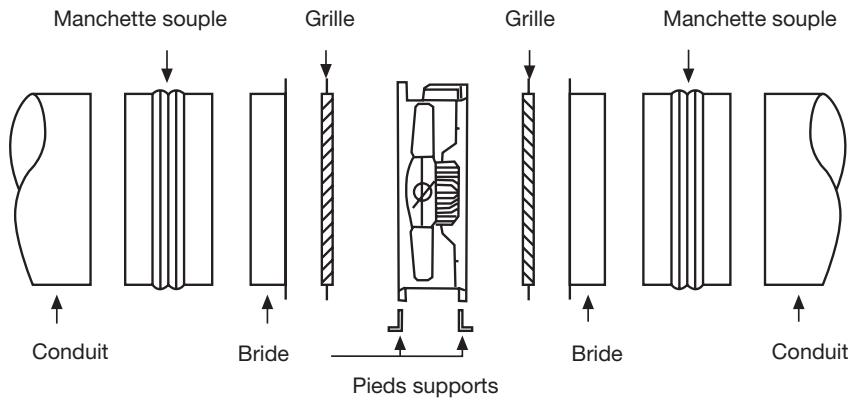

Accessoires - série compact - tous modèles

- Manchette couple

- Bride

Grille de protection

- Pieds support

Type

TCBB / TCBT 250

TCBB / TCBT 315

TCBB / TCBT 355

TCBB / TCBT 400

TCBB / TCBT 450

TCBB / TCBT 500

TCBB / TCBT 560

TCBB / TCBT 630

TCBT 4-710/H

TCBT 4-710/L

TCBB / TCBT 6-710

TCBB / TCBT 8-710

TCBT 800

Grilles de protection		Brides	Manchettes souples	Pieds supports
Aspiration (côte hélice)	Refoulement (côte moteur)
DEF-250 T	DEF-250 T	BRIDE-250	ACOP-250	PIE-250
DEF-315 T	DEF-315 T	BRIDE-315	ACOP-315	PIE-315
DEF-355 T	DEF-355 T	BRIDE-355	ACOP-355	PIE-355
DEF-400 T	DEF-400 T	BRIDE-400	ACOP-400	PIE-400
DEF-450 T	DEF-450 T	BRIDE-450	ACOP-450	PIE-450
DEF-500T	DEF-500 T	BRIDE-500	ACOP-500	PIE-500
DEF-560 T	DEF-560 T	BRIDE-560	ACOP-560	PIE-560
DEF-630 T	DEF-630 T	BRIDE-630	ACOP-630	PIE-630
DEF-710 T	DEF-710/H-T Souf.	BRIDE-710	ACOP-710	PIE-710
DEF-710 T	DEF-710/L-T Souf.	BRIDE-710	ACOP-710	PIE-710
DEF-710 T	DEF-710 T	BRIDE-710	ACOP-710	PIE-710
DEF-710 T	DEF-710 T	BRIDE-710	ACOP-710	PIE-710
DEF-800 T	DEF DES-THGT800	BRIDE-800	ACOP-800	PIE-800

Accessoires - codifications et prix HT

Grilles

Référence	Code	A	B
DEF 250 T	950 583	323	3
DEF 315 T	950 126	386	3
DEF 355 T	950 129	426	3
DEF 400 T	950 132	487	3
DEF 450 T	950 135	537	3
DEF 500 T	950 137	595	3
DEF 560 T	950 139	655	3
DEF 630 T	950 142	725	3
DEF 710 T	953 790	805	3
DEF 710 H-T	953 188	805	3
DEF 710 L-T	952 901	805	3
DEF 800 T	956 623	805	3

Brides

Référence	Code	Ø A	B	Ø C	Ø D	Ø E	Nombre de trous
BRIDE 250	950 597	323	55	292	250	10	4
BRIDE 315	950 022	386	55	355	315	10	8
BRIDE 355	950 023	426	55	395	355	10	8
BRIDE 400	950 024	487	63	450	400	12	8
BRIDE 450	950 025	537	63	500	450	12	8
BRIDE 500	950 026	595	69	560	500	12	12
BRIDE 560	950 027	655	69	620	560	12	12
BRIDE 630	950 028	725	69	690	630	12	12
BRIDE 710	953 780	806	69	770	710	12	12
BRIDE 800	952 982	896	69	860	800	12	16

- Manchettes couples

Référence	Code	Ø A	B	Ø C	Ø D	Ø E	Nombre de trous
ACOP 250	950 761	323	229	292	250	10	4
ACOP 315	950 002	386	229	355	315	10	8
ACOP 355	950 003	426	229	395	355	10	8
ACOP 400	950 004	487	229	450	400	12	8
ACOP 450	950 005	537	229	500	450	12	8
ACOP 500	950 006	595	229	560	500	12	12
ACOP 560	950 007	655	229	620	560	12	12
ACOP 630	950 008	725	229	690	630	12	12
ACOP 710	953 779	806	229	770	710	12	12
ACOP 800	956 621	896	304	860	800	12	16

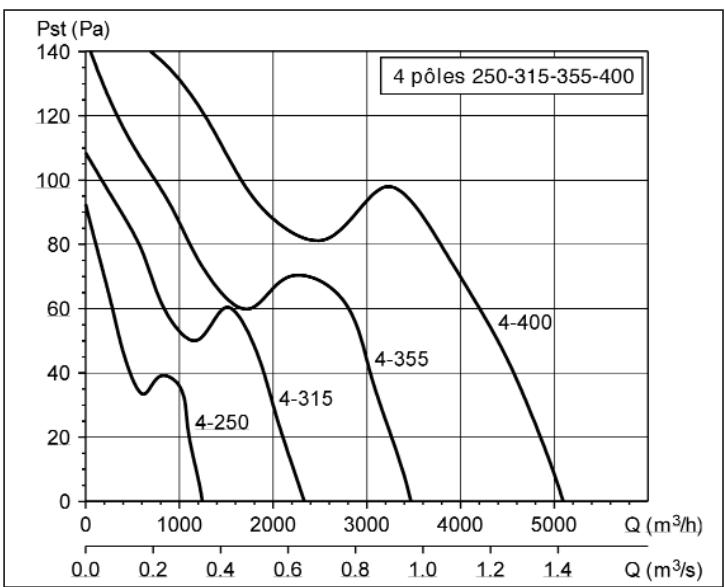

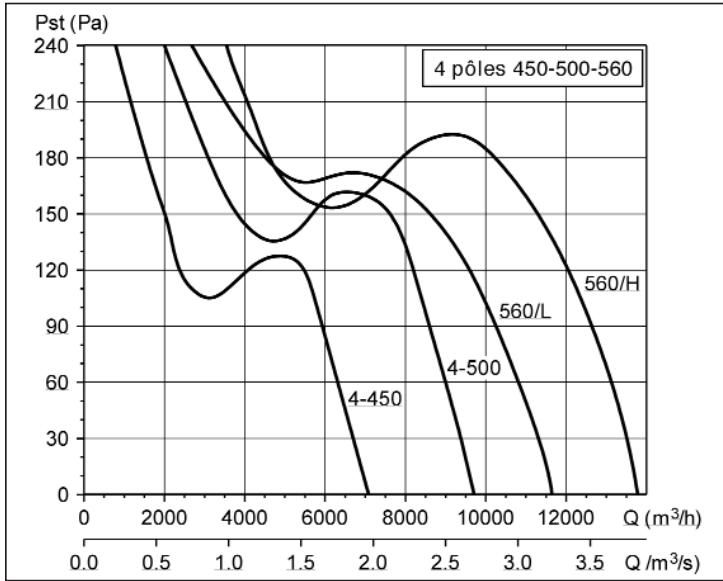

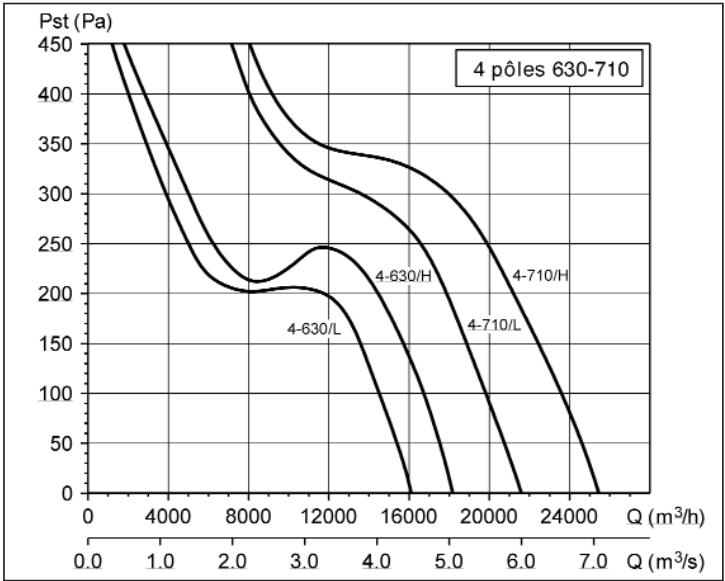

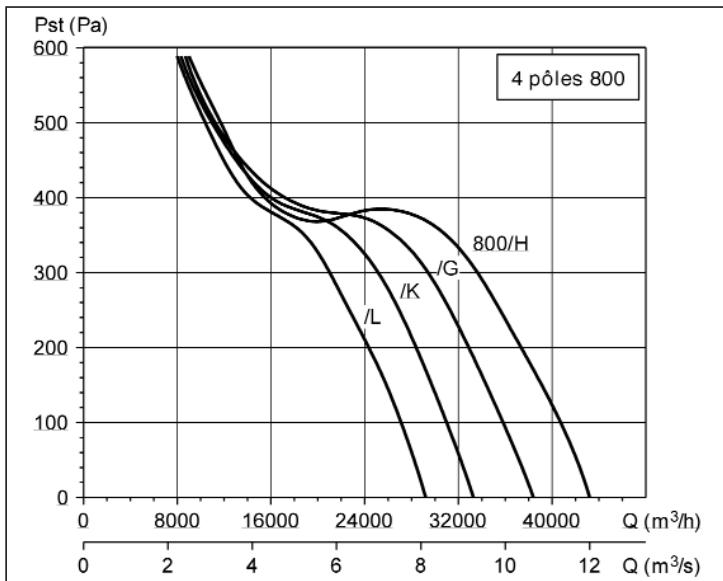

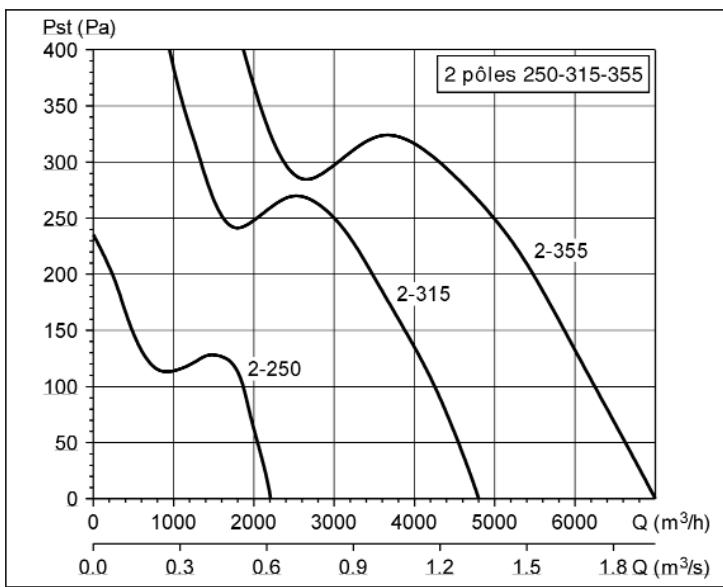

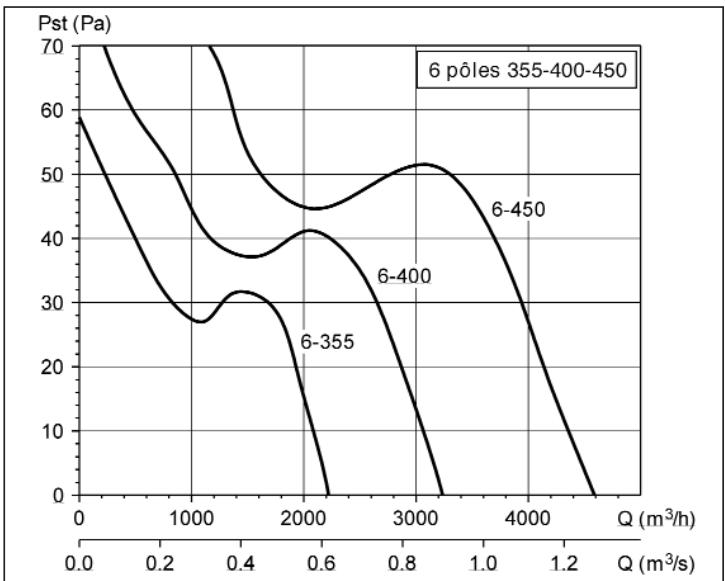

Courbes caractéristiques

• Q = Débit en m^3/h et m³/s.
• Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.

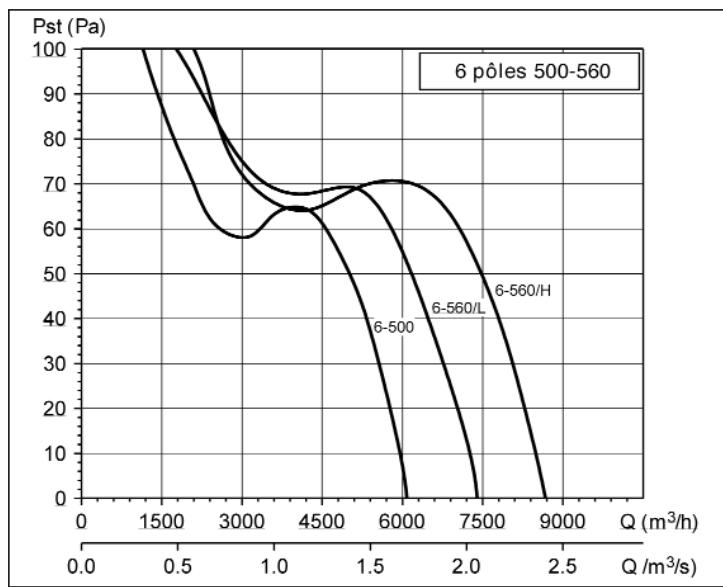

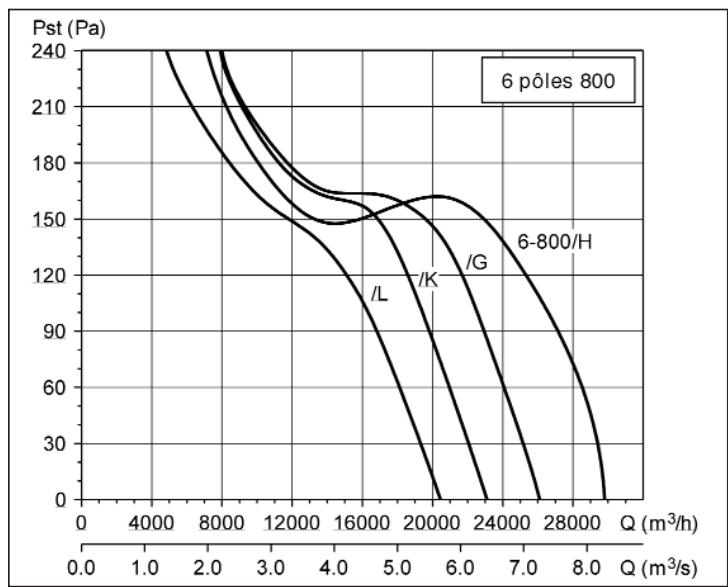

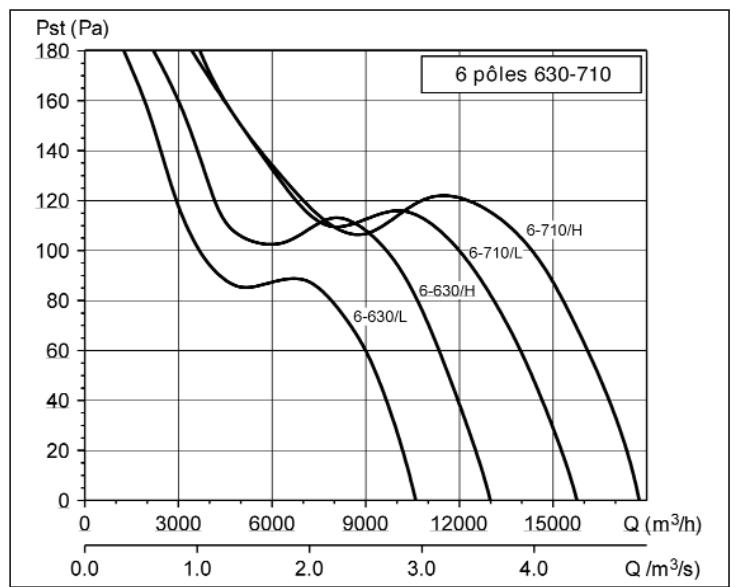

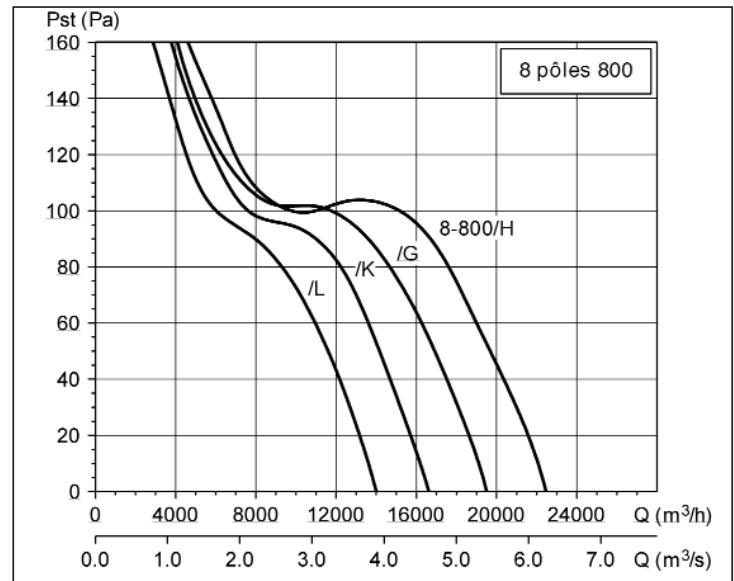

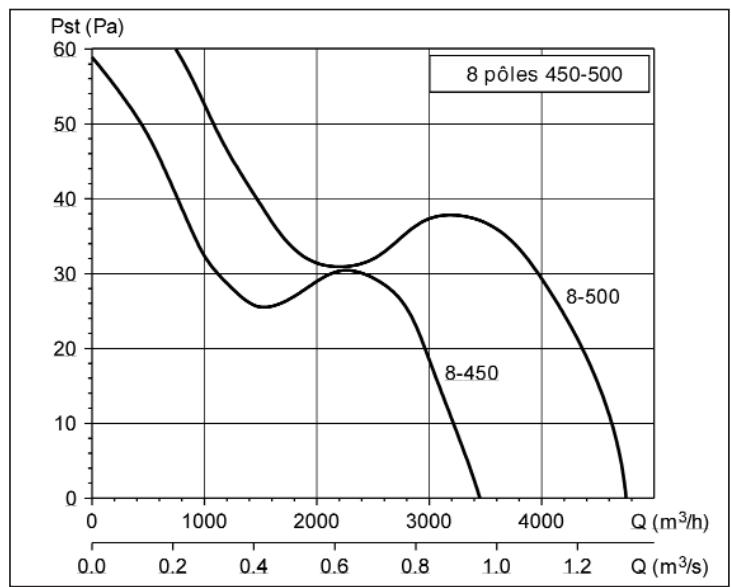

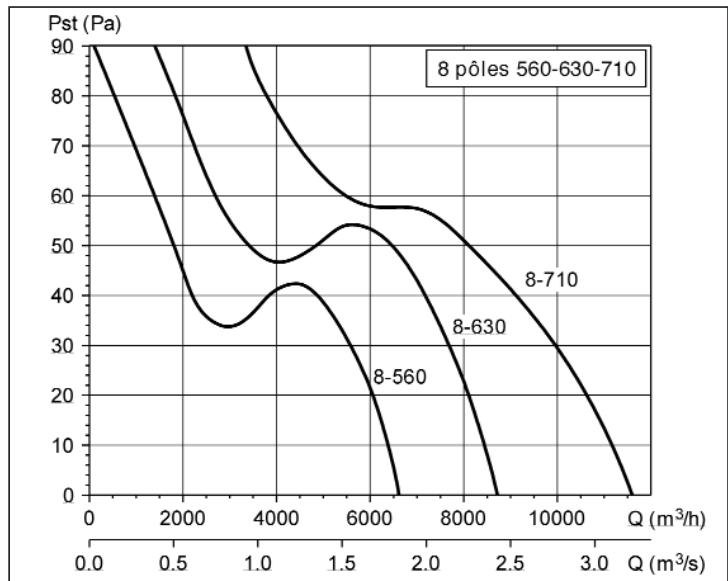

Courbes caractéristiques

• Q = Débit en m^3/h et m³/s.
• Pst = Pression statique en Pa. Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.
