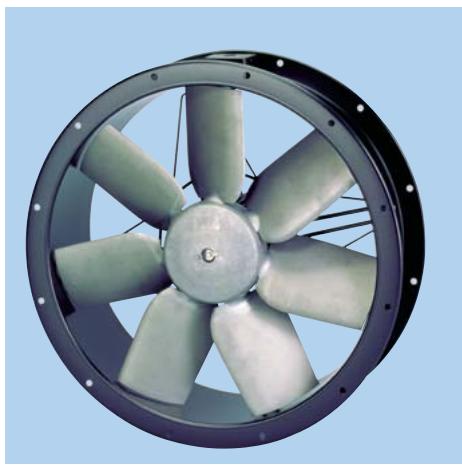

MODE D'EMPLOI COMPACT TCBB/T UNELVENT

Les plus

• Encombrement réduit
• IP 65

(sauf 2 pôles, 4 pôles Ø 710 et Ø 800: IP 55)

Gamme

10 diamètres normalisés de 250 à 800 mm - Débits de 1150 à 43200 m³/h. - Version hélice matière plastique (TCFB/TCFT) : nous consulter

Applications

• Ventilation générale : locaux industriels et commerciaux, parkings (insufflation d'air)

Industrie

Locaux tertiaires

Résistance à la corrosion

Sens de l'air standard Hélice > Moteur : Type B

Hélice aluminium équilibrée dynamiquement

Virole - support moteur

• Peinture polyester noire protégée de la corrosion par cataphorèse
• Bride de raccordement réalisée conformément à la norme ISO 6580
• Boîte à bornes (V0) avec presse-étoupe PG 11 fixée sur la virole

Hélice

• À pales profilées, fabriquées entièrement en aluminium injecté, non peint
• Équilibrée dynamiquement selon la norme ISO 1940

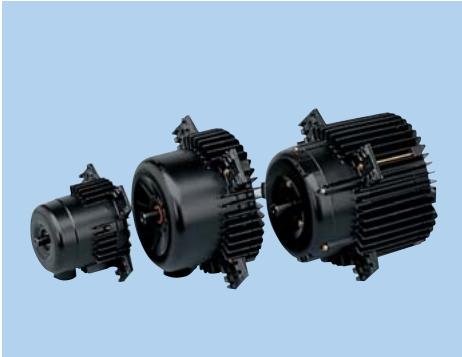

Moteur

• De type asynchrone avec rotor à cage injectée en aluminium (normes UNE 20-113 et CEI 34-1)
• Modèles monophasés : condensateur dans la boîte à borne
• Ne dépasse pas de la virole (Ø 250 à 630)
• Boîte à bornes sur virole

Diamètre 250 à 6-710

• Monophasés 230V - 50 Hz
• Diamètre 250 à 400 : triphasés 230V - 50 Hz
• Diamètre 450 à 710 : triphasés 400V
• 50 Hz
• IP 65 sauf 2 pôles (IP 55)
• Classe F - Température d'utilisation de - 40°C à 70°C
• Protection thermique incorporée sauf 2 pôles
• Vitesse variable en 4, 6 et 8 pôles sauf /4-560, /4-630, /6-710 et 2 pôles
• Sur demande peuvent être fournies avec moteur E22 pour variation de fréquence

Diamètres 4-710 et 800

• Triphasés 230/400V ou 400V
• 50 Hz
• IP 55
• Classe F - Température d'utilisation de -40°C à 70°C

Désignation

T	C	B	T	/	4	-	4	0	0	/	H	-	B	4	0	0	V	5	0	Hz
1	2	3	4	5	6					7	8	9			10			11

1-T: Hélicoïde tubulaire

2-C: Série COMPACT

3-B: Type d'hélice: 250-400 hélice à pales fixes, en aluminium 450-800 hélice à pales variables, en aluminium

4 - Type d'alimentation

B: Monophasé

T: Triphase

5 - Nombre de pôles (vitesse de rotation)

6-: Diamètre nominal du ventilateur en mm

(G/K)=intermédiaire; (L)=petit)

8 - Sens de l'air :

A: Moteur-hélice

B: Hélice-moteur (standard)

9 - Tension d'alimentation :

230 V (monophasé)

230/400 V (triphase)

400 V (triphase)

10 - Fréquence du réseau :

50 Hz (standard)

60 Hz (sur demande)

11 - Variantes de fabrication :

C: Évacuation des condensats

E 22: Moteurs spéciaux pour

convertisseur de fréquence

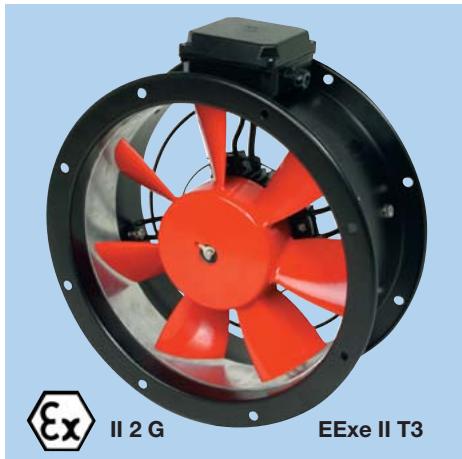

EX: Sécurité augmentée EXEILLT3

(gamme conforme à la directive 94/9/CE)

Mise en œuvre - connexion électrique

Type de réseau électrique	Type de moteur	Connexion	Vitesse de rotation
MONOPHASE 220V 50Hz, 240V 50Hz	mono 230 V 50Hz	-
TRIPHASE 220V 50Hz 240V 50Hz	tri 230/400 V 50Hz	△	Rapide
		人	Lente*
TRIPHASE 380V 50Hz 415V 50Hz	tri 230-400V 50Hz	人	Rapide
	400V 50Hz	△	Rapide
		人	Lente*

• Du diamètre 450 au diamètre 630

- Caractéristiques acoustiques

Le niveau sonore indiqué dans le tableau des caractéristiques techniques est une valeur de pression en dB(A) mesurée à une distance de 3 fois le diamètre avec un minimum de 1,5 mètres, en champ libre. Ci-dessous, spectre de puissance acoustique en dB(A) par bandes de fréquence (Hz).

LwA ASP QMAX	63	125	250	500	1000	2000	4000	8000
2-250/H	50	61	68	73	74	74	67	58
2-315/H	51	62	82	77	85	85	79	71
2-355/H	58	63	87	83	89	92	86	79
LwA ASP QMAX	63	125	250	500	1000	2000	4000	8000
4-250/H	44	50	57	58	60	59	53	42
4-315/H	37	47	57	61	66	63	57	48
4-355/H	39	59	56	65	70	66	61	52
4-400/H	41	62	58	67	74	70	66	43
4-450/H	41	57	60	69	73	71	65	55
4-500/H	44	61	64	73	76	75	68	59
4-560/L	44	60	66	75	78	76	71	62
4-560/H	46	61	67	76	80	78	72	64
4-630/L	46	60	69	78	82	80	75	67
4-630/H	47	61	70	79	83	81	76	68
4-710/L	52	72	79	84	86	83	78	70
4-710/H	56	76	83	88	90	86	81	74
4-800/L	64	81	92	95	96	90	83	74
4-800/K	67	83	94	98	98	92	85	76
4-800/G	69	85	96	99	100	94	87	78
4-800/H	71	87	99	102	102	97	90	81

LwA ASP QMAX	63	125	250	500	1000	2000	4000	8000
6-355/H	39	45	46	52	53	54	48	37
6-400/H	34	46	49	59	60	60	53	41
6-450/H	32	48	52	60	64	62	56	47
6-500/H	36	52	55	64	68	66	60	50
6-560/L	36	51	57	66	70	68	62	54
6-560/H	38	53	59	68	72	70	64	56
6-630/L	37	51	60	69	73	71	65	58
6-630/H	39	53	62	71	75	72	67	60
6-710/L	45	66	72	78	79	76	71	64
6-710/H	48	68	75	81	82	79	74	67
6-800/L	58	74	86	89	89	84	77	68
6-800/K	60	76	88	91	91	85	78	69
6-800/G	61	77	88	92	92	86	79	70
6-800/H	62	79	90	93	94	88	81	72
LwA ASP QMAX	63	125	250	500	1000	2000	4000	8000
8-450/H	38	41	47	52	58	55	47	37
8-500/H	41	43	50	55	61	58	49	39
8-560/H	44	47	53	58	64	61	53	43
8-630/H	43	49	59	67	71	67	58	50
8-710/H	42	62	69	74	76	72	67	60
8-800/L	54	70	81	85	85	79	72	63
8-800/K	54	71	82	85	86	80	73	64
8-800/G	55	72	83	86	86	81	74	65
8-800/H	56	72	84	87	87	82	75	66

Série compact tcbb/t pales aluminium

• Caractéristiques techniques (courbes page : 236 - sélection accessoires électriques : page 234)

Référence	Code	Puisance absorbée maximum(W)	Intensité maximum(A)		Niveau de pression sonore(dB(A))	Débit maximum(m3/h)	Poids(kg)
			230 V	400 V
2 POLES monophasé 1 vitesse
TCBB/2-250/H	024 191	240	1,2	-	65	2210	8,0
TCBB/2-315/L (0,37kW)	023 104	770	1,7	-	75	4800	12
TCBB/2-355/H (0,55kW)	023 105	1350	6,1	-	81	7000	15
4 POLES monophasé 1 vitesse
TCBB/4-250/H	023 987	60	0,3	-	52	1250	8,0
TCBB/4-315/H	023 107	100	0,6	-	54	2340	11,0
TCBB/4-355/H	023 108	200	1,0	-	58	3470	13,2
TCBB/4-400/H	023 109	340	1,6	-	60	5100	15,5
TCBB/4-450/H	023 110	620	2,7	-	62	7100	21,0
TCBB/4-500/H	023 111	800	3,5	-	66	9710	25,0
TCBB/4-560/L	023 113	1240	5,8	-	67	11750	33,0
TCBB/4-560/H	023 112	1680	7,7	-	69	13780	34,7
TCBB/4-630/L	023 114	1800	8,4	-	70	16100	40,0
6 POLES monophasé 1 vitesse
TCBB/6-355/H	026 611	90	0,5	-	50	2220	13,2
TCBB/6-400/H	026 949	110	0,6	-	52	3240	15,5
TCBB/6-450/H	020 358	240	1,2	-	53	4590	20,7
TCBB/6-500/H	028 707	310	1,7	-	57	6100	24,8
TCBB/6-560/L	022 932	420	2,4	-	58	7400	33,0
TCBB/6-560/H	022 931	550	2,8	-	60	8680	33,5
TCBB/6-630/L	022 934	640	3,1	-	60	10600	38,0
TCBB/6-630/H	022 933	980	5,4	-	62	13000	38,5
TCBB/6-710/L	028 677	1050	5,5	-	66	15800	46,0
TCBB/6-710/H	024 207	1300	6,5	-	69	17800	46,0
8 POLES monophasé 1 vitesse
TCBB/8-450/H	026 572	140	0,8	-	47	3450	20,7
TCBB/8-500/H	022 935	175	1	-	48	4750	24,8
TCBB/8-560/H	026 934	260	1,4	-	50	6620	33,0
TCBB/8-630/H	022 936	440	2,1	-	57	8730	38,5
TCBB/8-710/H	022 937	480	2,4	-	63	11000	46,0
2 POLES triphase 1 vitesse
TCBT/2-250/H	023 988	240	0,9	0,5	65	2210	8,0
TCBT/2-315/H (0,37kW)	023 116	770	2,1	1,2	75	4800	12
TCBT/2-355/H (0,55kW)	023 117	1240	3,1	1,8	81	7000	15
4 POLES triphase 1 vitesse
TCBT/4-250/H	023 989	60	0,3	0,2	52	1250	8,0
TCBT/4-315/H	024 088	150	0,6	0,3	54	2340	11,0
TCBT/4-355/H	023 119	200	0,8	0,5	58	3470	13,2
TCBT/4-400/H	023 120	300	1,4	0,8	60	5100	15,5
TCBT/4-450/H	023 121	630	-	1,6	62	7100	21,0
TCBT/4-500/H	023 122	880	-	1,7	66	9710	25,0
TCBT/4-560/L	026 583	1210	-	2,3	67	11750	33,0
TCBT/4-560/H	023 123	1520	-	2,8	69	13780	34,7
TCBT/4-630/L	023 125	1900	-	3,2	69	16100	39,0
TCBT/4-630/H	023 124	2200	-	4,0	70	18200	40,0
TCBT/4-710/L (1,5kW)	023 127	2500	-	4,8	73	21590	46,0
TCBT/4-710/H (3kW)	023 776	3400	-	6,4	76	25500	54,0
TCBT/4-800/L (3kW)	023 130	3700	11,2	6,5	82	29200	65,0
TCBT/4-800/K (4kW)	023 129	5000	-	9,0	84	33300	68,0
TCBT/4-800/G (5,5kW)	023 128	6900	-	11,6	87	38400	81,0
TCBT/4-800/H (7,5kW)	022 981	8800	-	15,0	89	43200	89,0
6 POLES triphase 1 vitesse
TCBT/6-355/H	023 131	90	0,5	0,3	50	2220	13,2
TCBT/6-400/H	023 132	110	0,5	0,3	52	3240	15,5
TCBT/6-450/H	023 133	200	0,9	0,5	53	4590	20,7
TCBT/6-500/H	023 135	270	-	0,6	57	6100	24,8
TCBT/6-560/L	023 137	410	-	0,9	58	7400	33,0
TCBT/6-560/H	023 136	470	-	1,0	60	8680	33,5
TCBT/6-630/L	028 637	620	-	1,3	60	10600	38,0
TCBT/6-630/H	023 138	860	-	2,8	62	13000	38,5
TCBT/6-710/L	028 351	1080	-	3,3	66	15800	46,0
TCBT/6-710/H	023 930	1300	-	3,0	69	17800	46,0
TCBT/6-800/L (1,1kW)	022 969	1500	5,7	3,3	74	20700	57,0
TCBT/6-800/K (1,5kW)	023 141	1800	7,1	4,1	76	23100	64,0
TCBT/6-800/G (2,2kW)	023 140	2500	9,0	5,2	79	26100	68,0
TCBT/6-800/H (3kW)	022 968	2900	10,7	6,2	80	29800	80,0
8 POLES triphase 1 vitesse
TCBT/8-450/H	022 970	140	-	0,5	47	3450	20,7
TCBT/8-500/H	025 626	165	-	0,6	50	4750	24,8
TCBT/8-560/H	028 205	250	-	0,7	52	6620	33,0
TCBT/8-630/H	025 627	380	-	1,1	57	8730	38,5
TCBT/8-710/H	023 007	540	-	1,2	63	11000	46,0
TCBT/8-800/L (0,37kW)	022 974	650	3,1	1,8	67	14000	54,0
TCBT/8-800/K (0,55kW)	022 973	870	4,3	2,5	69	16600	57,0
TCBT/8-800/G (0,75kW)	023 142	1100	4,8	2,8	72	19500	61,0
TCBT/8-800/H (1,1kW)	022 972	1340	6,2	3,6	74	22500	64,0

Série compact tcbb/t pales aluminium

• Caractéristiques techniques (courbes page : 236 - sélection accessoires électriques : page 234)

Référence	Code	Puisance absorbée maximum	Intensité absorbée max. à 400 V (A)	Niveau de pression sonore (dB(A))	Débit maximum (m3/h)	Poids (kg)
4/8 POLES triphasé DAHLANDER 2 vitesses
TCBT/4/8-450/H	028 141	630/140 W	1,6/0,5	62	7100	21
TCBT/4/8-500/H	026 492	880/135 W	1,7/0,6	66	9710	25
TCBT/4/8-560/L	029 942	1210/200 W	2,3/0,6	67	11750	33
TCBT/4/8-560/H	026 538	1520/250 W	2,8/0,7	69	13780	35
TCBT/4/8-630/L	022 938	1900/330 W	3,2/0,9	69	16100	39
TCBT/4/8-630/H	023 240	2200/380 W	4/1,1	70	18200	40
TCBT/4/8-710/L	022 939	1,7/0,35 kW*	4/1,6	73	21590	46
TCBT/4/8-710/H	026 537	3/0,65 kW*	6,8/2,5	76	25500	54
TCBT/4/8-800/L	022 586	3/0,65 kW*	6,8/2,5	82	29200	65
TCBT/4/8-800/K	022 942	4/0,75 kW*	8,2/3,2	84	33300	68
TCBT/4/8-800/G	022 940	5,2/1,35 kW*	10,0/3,7	87	38400	81
TCBT/4/8-800/H	022 941	8,4/2,05 kW*	16,2/6,5	89	43200	89

Récédence

Code

Puisance absorbée maximum

Intensité absorbée max. à 400 V (A)

Niveau de pression sonore (dB(A))

Débit maximum (m3/h)

Poids (kg)

6/12 POLES triphasé DAHLANDER 2 vitesses

TCBT/6/12-500/H	022 958	270/50 W	0,6/0,3	57	6100	25
TCBT/6/12-560/H	022 959	470/85 W	1,0/0,5	60	8780	34
TCBT/6/12-630/L	022 961	620/110 W	1,3/0,6	60	10600	38
TCBT/6/12-630/H	026 573	860/150 W	2,8/1,1	62	13000	39
TCBT/6/12-710/L	022 963	1100/195 W	2,8/1,1	66	15800	46
TCBT/6/12-710/H	020 493	1300/230 W	3,0/1,2	69	17800	46
TCBT/6/12-800/L	022 967	0,9/0,16 kW*	2,6/1	74	20700	57
TCBT/6/12-800/K	022 966	1,3/0,3 kW*	3,5/1,2	76	23100	64
TCBT/6/12-800/G	022 964	2,2/0,37 kW*	5,6/2,2	79	26100	68
TCBT/6/12-800/H	022 965	4,0/0,75 kW*	9,4/3,4	80	29800	80

Les plus

• Conforme à la directive 94/9/CE ATEX Certificat n° LOM 03ATEX2082X Virole-hélice anti-étincelle Produit marqué II 2 G EEx e II T3

Gamme

9 diamètres normalisés de 315 à 800 mm - Débits de 2350 à 43200 m3/h Triphase 4 ou 6 pôles

Applications

• Conçus pour l'extraction d'air ou ventilation d'un local représentant une atmosphère ayant une ou plusieurs composantes explosives

Cabine peinture

Industrie chimique

Salle de batteries

- Caractéristiques générales

• Virole et support moteur protégés de la corrosion par cataphorèse et peinture polyester noire
• Hélice à pales profilées entièrement en aluminium
• Moteur à sécurité augmentée Ex II T3 répondant à la directive 94/9/CE ATEX
• 0315 au 0710 - IP 65
• 04/710 et 0800 - IP 55
• Classe F - Température d'utilisation : - 30°C à + 40°C

Vis role anti-corrosion

Boîte à borne ignifugée V0

Anneau aluminium anti-étincelle

- Caractéristiques techniques

Type	Code	Débit maximum (m3/h)	Puisance absorbée maximum (W)	Intensité maximum (A)		Niveau de pression sonore (dB(A))	Poids (kg)
				sous 230 V	sous 400 V
4 POLES triphasé
TCBT/4-315/H EX	042 943	2340	150	0,60	0,30	54	11
TCBT/4-355/H EX	042 944	3470	200	0,80	0,50	58	13,2
TCBT/4-400/H EX	042 945	5100	300	1,40	0,80	60	15,5
TCBT/4-450/H EX	042 946	7100	630	2,70	1,60	62	21
TCBT/4-500/H EX	042 947	9710	880	2,90	1,70	66	25
TCBT/4-560/L EX	042 949	11750	1210	3,90	2,30	67	33
TCBT/4-560/H EX	042 948	13780	1520	4,90	2,80	69	34,7
TCBT/4-630/L EX	042 951	16100	1900	5,60	3,20	69	39
TCBT/4-630/H EX	042 950	18200	2200	7,10	4,00	70	40
TCBT/4-710/L EX	042 953	21590	2500	8,40	4,80	73	46
TCBT/4-710/H EX	042 952	25500	3400	11,10	6,40	76	54
TCBT/4-800/L EX	042 957	29200	3700	11,20	6,50	82	65
TCBT/4-800/K EX	042 956	33300	5000	-	9,00	84	68
TCBT/4-800/G EX	042 954	38400	6900	-	11,60	87	81
TCBT/4-800/H EX	042 955	43200	8800	-	15,00	89	89

6 POLES triphasé

TCBT/6-355/H EX	045 000	2220	90	0,50	0,30	50	13,2
TCBT/6-400/H EX	045 001	3240	110	0,50	0,30	52	15,5
TCBT/6-450/H EX	045 002	4590	200	0,90	0,50	53	20,7
TCBT/6-500/H EX	045 003	6100	270	1,00	0,60	57	24,8
TCBT/6-560/L EX	045 004	7400	410	1,60	0,90	58	33
TCBT/6-560/H EX	045 005	8680	470	1,70	1,00	60	33,5
TCBT/6-630/L EX	045 006	10600	620	2,20	1,30	60	38
TCBT/6-630/H EX	045 007	13000	860	4,90	2,80	62	38,5
TCBT/6-710/L EX	045 008	15800	1080	5,70	3,30	66	46
TCBT/6-710/H EX	045 009	17800	1300	5,20	3,00	69	46
TCBT/6/-800/L EX	045 010	20700	1500	5,70	3,30	74	57
TCBT/6-800/K EX	045 011	23100	1800	7,10	4,10	76	64
TCBT/6-800/G EX	045 012	26100	2500	9,00	5,20	79	68
TCBT/6-800/H EX	045 013	29800	2900	10,70	6,20	80	80
