CBTR - HAUTE PRESSION - Ventilateur industriel UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur UNELVENT CBTR - Haute Pression
Caractéristiques techniques principales	Ventilateur centrifuge, haute pression, conçu pour des applications industrielles
Alimentation électrique	230V / 400V, 50Hz
Dimensions approximatives	Variable selon le modèle, généralement entre 600 mm et 1200 mm de diamètre
Poids	Environ 50 kg à 150 kg selon le modèle
Compatibilités	Compatible avec divers systèmes de ventilation et d'extraction d'air
Tension	230V ou 400V selon le modèle
Puissance	De 1,5 kW à 7,5 kW selon le modèle
Fonctions principales	Extraction d'air, ventilation, circulation d'air dans des environnements industriels
Entretien et nettoyage	Vérification régulière des filtres et nettoyage des pales du ventilateur
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation avec un service technique
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges électriques
Informations générales	Idéal pour les applications nécessitant une pression élevée et un débit d'air important

FOIRE AUX QUESTIONS - CBTR - HAUTE PRESSION UNELVENT

Quelles sont les caractéristiques techniques du UNELVENT CBTR - HAUTE PRESSION ?

Le UNELVENT CBTR - HAUTE PRESSION est conçu pour des applications de ventilation à haute pression, avec un débit maximal de 1500 m³/h et une pression maximale de 500 Pa.

Comment installer le UNELVENT CBTR - HAUTE PRESSION ?

Pour installer le UNELVENT CBTR, assurez-vous de suivre le manuel d'installation inclus. Veillez à respecter les distances minimales par rapport aux murs et à utiliser des fixations adaptées.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement alimenté et que les connexions électriques sont sécurisées. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le UNELVENT CBTR - HAUTE PRESSION ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer l'extérieur et un aspirateur pour retirer la poussière des grilles et des filtres.

Quels sont les signes d'une surchauffe du moteur ?

Les signes de surchauffe incluent des bruits inhabituels, une odeur de brûlé et une performance réduite. Si vous remarquez ces symptômes, éteignez l'appareil immédiatement et laissez-le refroidir.

Comment régler le débit d'air du UNELVENT CBTR ?

Le débit d'air peut être ajusté à l'aide du variateur de vitesse intégré. Consultez le manuel pour des instructions spécifiques sur les réglages.

Quelle est la garantie pour le UNELVENT CBTR - HAUTE PRESSION ?

Le UNELVENT CBTR est couvert par une garantie de 2 ans contre les défauts de fabrication, sous réserve d'un usage normal et d'un entretien adéquat.

Où puis-je trouver des pièces de rechange pour le UNELVENT CBTR ?

Les pièces de rechange sont disponibles auprès de votre revendeur UNELVENT ou sur le site officiel de l'entreprise.

MODE D'EMPLOI CBTR - HAUTE PRESSION UNELVENT

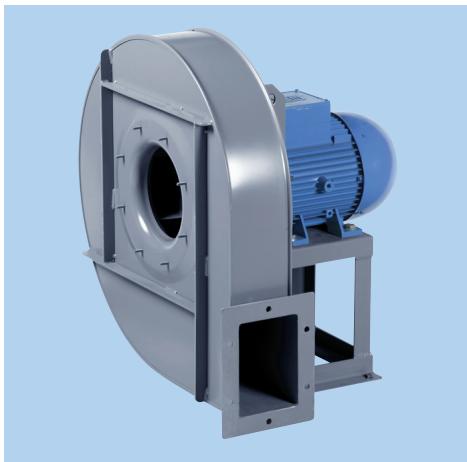

MOTO-VENTILATEURS CENTRIFUGES HAUTE PRESSION Série CBTR

Les plus

• Température de flux d'air : jusqu'à 80^ en continu
• Pression jusqu'à 5500 Pa
• Refoulement orientable

Gamme

• 5 modèles
• Débits de 1700 à 5660 m3/h
• Moteur 1 vitesse 2 pôles
  Triphasé 230/400V ou 400V (P > 3kW)

Applications

• Refroidissement de machines
• Transports de matières
• Extraction localisée
• Process industriels

Echappement

Industrie

Transport dematière

- Caracteristiques générales

Volute et roue renforcées simple ouie
- Roue à réaction à pales souduées
- Moteurs 2 pôles IP 55 Classe F
Triphase 230/400V - 50 Hz jusqu'à 3 kW
Triphasé 400V - 50 Hz pour les puissances supérieures
- Moteurs variables par convertisseur de fréquence
- Moteurs sur chaise hors flux d'air
- Protection thermique intégrée
- Peinture epoxy polyester

Rou renforcée

Volute renforcée

Options (sur demande)

• Moteurs 2 vitesses 2/4 pôles
• Orientations RD/LG (voir ci-dessous)
• Version «antidéflagrante» ATEX (E×)
• Version «sécurities augmentée» ATEX (Ex)
• Version «haute température» avec roue de refroidissement (maximum 150^ )
• Extraction gaz chaud 150^ C permanent

- Caracteristiques techniques

Type	Code	Classe mateur	Indice de protection	Puisance moteur (kW)	Intensité maximum absorbée (A)	Débit maximum (m3/h)	Niveau de pression sonore dB(A)	Température maxi d'air véciclué (°C)	Poids (kg)
CBTR/2-355	338 812	F	IP 55	1,1	2,5	1720	72	80	38
CBTR/2-400	332 890	F	IP 55	2,2	4,4	2690	76	80	54
CBTR/2-450	338 818	F	IP 55	4	7,4	3730	80	80	81
CBTR/2-500	338 823	F	IP 55	5,5	10,9	4570	83	80	109
CBTR/2-560	338 826	F	IP 55	11	20	5660	87	80	144

• Niveau de pression sonore indiqués sont des niveaux de pression acoustique en dB(A) mesurés à 1,5 m en dB(A) en champ libre, au souffrage et au débit maximum

Orientations

• Versions standard : les apparèils sont livrés en orientation RD 270, les autres versions sont réalisées sur demande

LG 0

IG 45

LG 90

LG 135

LG 180

LG 225

LG 270

LG 315

RD0

RD 45

RD 90

RD 135

RD 180

RD 225

RD 270

RD 315
STANDARD

MOTO-VENTILATEURS CENTRIFUGES

HAUTE PRESSION

Série CBTR

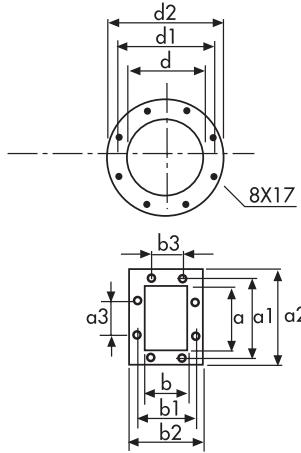

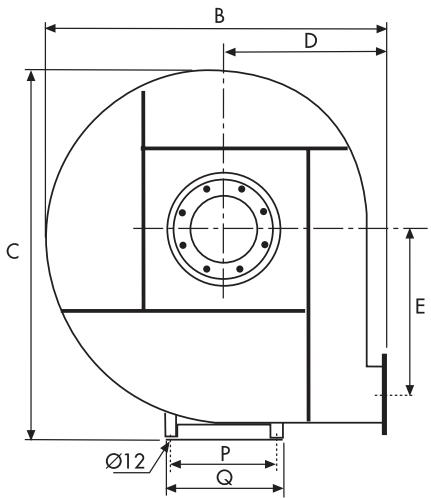

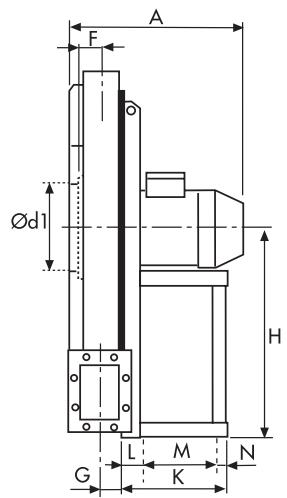

Dimensions (mm)

Type	A*	B	C	D	E	F	G	H	L	M	N	O	P	Q	a	a1	a2	a3	b	b1	b2	b3	d	Ød1	Ød2
CBTR/2-355	400	535	615	250	220	61	56	355	198	45	139	14	203	225	146	182	216	112	105	139	175	-	184	219	254
CBTR/2-400	455	590	655	280	242	67	61	375	223	55	151	17	234	260	164	200	234	112	117	151	187	-	204	241	274
CBTR/2-450	555	645	715	300	269	76	70	400	280	30	227	23	289	324	183	219	253	112	131	165	201	-	228	265	298
CBTR/2-500	585	715	800	335	302	83	78	450	338	40	275	23	337	372	205	241	275	112	146	182	216	112	254	292	324
CBTR/2-560	750	805	890	375	343	92	87	500	467	50	389	28	395	440	229	265	299	112	164	200	234	112	285	332	365

• Dimensions données à titre indicatif. Peut varier avec la marque du moteur

Caracteristiques acoustiques

Les niveaux de puissance disponibles dans les tableaux suivants sont en dB(A) par bandes de fréquences sur 3 points de la courbe. Ils sont mesurés à où libre et à l'aspiration

A - ouie libre. B - pression moyenne. C - pression maxi

CBTR 2 -355		63	125	250	500	1000	2000	4000	8000
aspiration	A	75	71	77	82	86	83	78	77
	B	53	63	69	78	83	79	72	69
	C	55	58	64	72	79	74	68	62
souflage	A	65	70	75	83	89	86	79	73
	B	60	65	70	78	84	81	74	68
	C	56	61	66	74	80	77	70	64

CBTR 2-500		63	125	250	500	1000	2000	4000	8000
aspiration	A	65	80	88	96	97	93	88	89
	B	61	76	84	92	93	89	84	85
	C	55	70	78	86	87	83	78	79
souffrage	A	71	79	90	95	101	94	88	83
	B	67	75	86	91	97	90	84	79
	C	63	71	82	87	93	86	80	75

CBTR 2 -400		63	125	250	500	1000	2000	4000	8000
aspiration	A	78	77	81	88	89	86	82	82
	B	74	73	77	84	85	82	78	78
	C	69	68	72	79	80	77	73	73
souffrage	A	75	75	83	88	93	89	82	77
	B	71	71	79	84	89	85	78	73
	C	66	66	74	79	84	80	73	68

CBTR 2-560		63	125	250	500	1000	2000	4000	8000
aspiration	A	68	83	92	100	100	96	93	94
	B	64	79	88	96	96	92	89	90
	C	59	74	83	91	91	87	84	85
soufflage	A	71	81	94	100	105	98	92	88
	B	67	77	90	96	101	94	88	84
	C	62	72	85	91	96	89	83	79

CBTR 2-450		63	125	250	500	1000	2000	4000	8000
aspiration	A	62	77	84	92	93	89	84	84
	B	59	74	81	89	90	86	81	81
	C	54	69	76	84	85	81	76	76
souffrage	A	71	79	87	92	98	92	85	80
	B	67	75	83	88	94	88	81	76
	C	62	70	78	83	89	83	76	71

MOTO-VENTILATEURS CENTRIFUGES HAUTE PRESSION

Série CBTR

Accessoires de montage

KBTA

Silencieux à monter à l'aspiration des CBTR

Référence	Code
KBTA-355	976 010
KBTA-400	976 011
KBTA-450	976 012
KBTA-500	976 013
KBTA-560	976 014

KBTI

Silencieux à monter au refoulement des CBTR

Référence	Code
KBTI-355	976 015
KBTI-400	976 016
KBTI-450	976 017
KBTI-500	976 018
KBTI-560	976 019

KBBI

Pierre de transformation rectangulaire / circulaire à monter au souffrage des CBTR

Référence	Code
KBBI-355	976 020
KBBI-400	976 021
KBBI-450	976 022
KBBI-500	976 023
KBBI-560	976 024

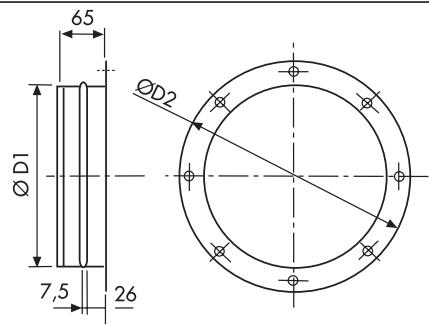

- KRBA

Bride de raccordement circulaire à monter à l'aspiration des CBTR

Référence	Code
KRBA-180	976 025
KRBA-200	976 026
KRBA-225	976 027
KRBA-250	976 028
KRBA-280	976 029

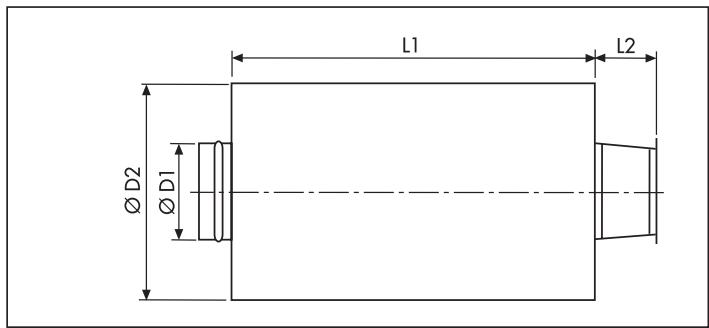

Type CBTR	Référence KBTA-KBTI	L1	L2 KBTA	L2 KBTI	Ø D1	Ø D2
355	355	600	150	250	200	400
400	400	900	150	250	250	450
450	450	900	200	300	315	515
500	500	900	200	300	355	555
560	560	900	200	300	400	600

Type CBTR	Récédence KBBI	L	H	Ø D
355	355	335	300	180
500	500	335	300	250
400	400	335	300	200
560	560	355	300	300
450	450	335	300	225

Type CBTR	Récurrence KRBA	Ø D1	Ø D2
355	180	180	240
400	200	200	265
450	225	225	290

Type CBTR	Récurrence KRBA	Ø D1	Ø D2
500	250	250	320
560	280	280	360

MOTO-VENTILATEURS CENTRIFUGES HAUTE PRESSION

Série CBTR

Accessoires électriques

Commande et protect. moteur 1 vit.

CRT	Référence	Code
355	DEMA 4	707 875
400	DEMA 6	707 876
450	DEMA 9	707 877
500	DEMA 12,5	707 878
560	DEMA 32	707 881

Inter de proximité

Int.	Référence	Code
16 A	INTER PROX 16A/1V	702 964
23 A	INTER PROX 23A/1V	709 908

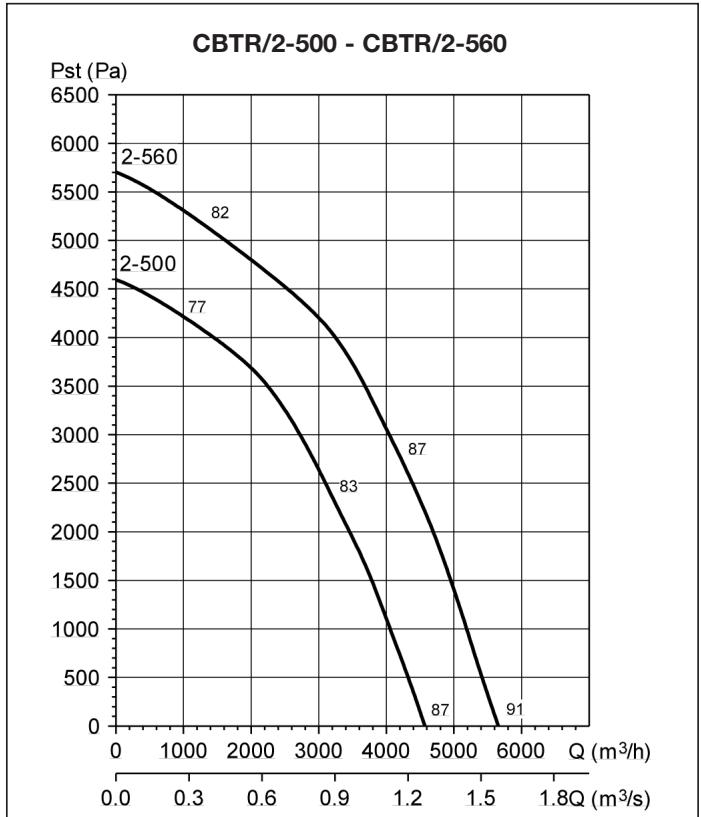

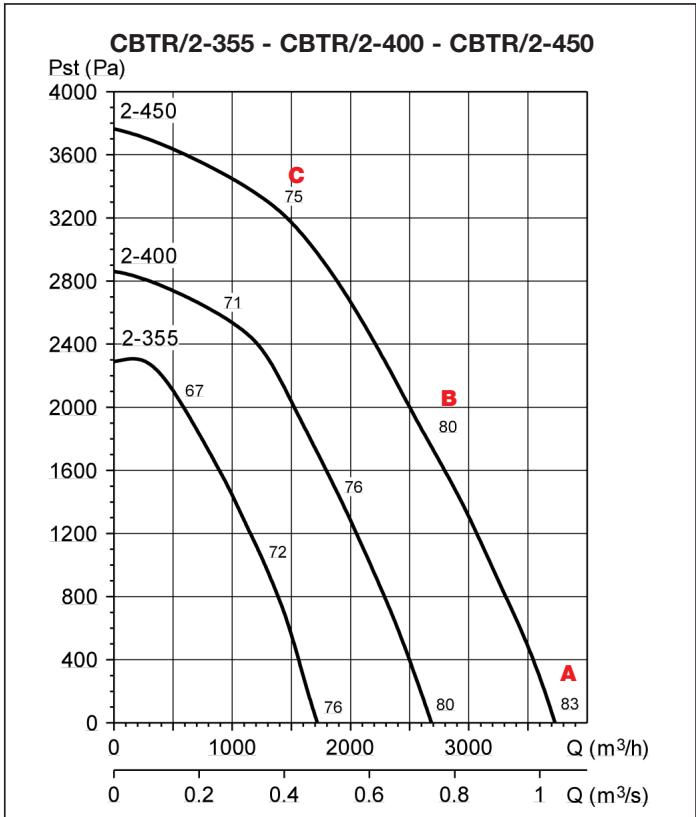

Courbes caractéristiques

• Q = Débit en ^3/ et ^3/ - = Pressure statique en Pa.
  Air sec normal à 20^ et 760 mmHg.
  Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.

Niveau de pression en dB(A), mesure à 1,5 m en champ libre, à l'aspiration des ventilateurs : A B C

A:air libre
B: pression moyenne
C:pression maxi
