MODE D'EMPLOI CBB/T - MOYENNE PRESSION UNELVENT

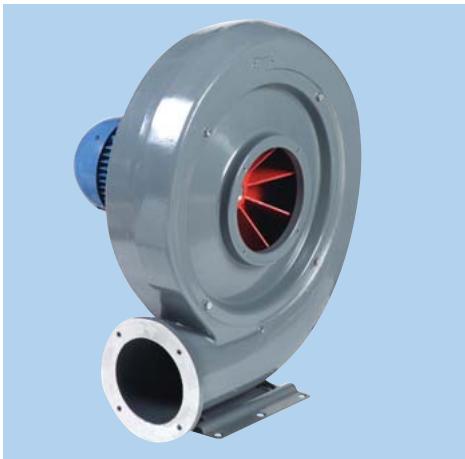

MOTO-VENTILATEURS CENTRIFUGES MOYENNE PRESSION
Série CBB et CBT
Les plus
- Température de flux d'air jusqu'à 120^
- Pressions jusqu'à 2000 Pa
- Refoulement orientable (7 positions)
- Construction fonte d'aluminium
- Roueradiale
Gamme
- 5 modèles
- Débits de 250 à 1910 m3/h
- Caracteristiques générales
Volute et roue en fonte d'aluminium peinte époxy polyester
- Roue radiale accouplement direct
- Moteurs IP 55 Classe F (IP 44 Classe B pour CBT-40)
- Monophasé 230V (CBB)
Triphasé 230/400V - 50 Hz (CBT)
- Moteurs variables par convertisseur de fréquence
- Protection thermique intégrée
Options (sur demande)
- Moteurs 2 vitesses 2/4 pôles
- Orientations RD/LG (voir ci-dessous)
- Version «antidéflagrante» ATEX (Ex)
- Version «sécurities augmentée» ATEX
Roueradiale
Applications
- Process industriel
- Transport de matière
- Extraction gaz d'échéppement
Industrie
Transport dematières
Echappement
Soudure

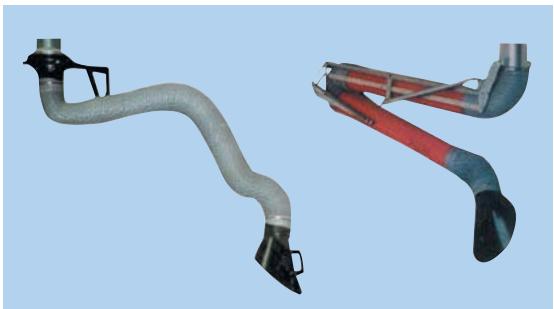

Compatible bras articulés voir page 268
- Caracteristiques techniques
| Type | Code | Classe moteur | Indice de protection | Puisance moteur (kW) | Intensité maximum absorbée | Débit maximum (m3/h) | Niveau de pression sonore* dB(A) | Poids (kg) | |
| à 230 V | à 400 V | ||||||||
| MONOPHASE | |||||||||
| CBB-60N | 300 566 | F | IP-55 | 0,18 | 1,18 | - | 400 | 65,5 | 10 |
| CBB-80N | 300 917 | F | IP-55 | 0,37 | 2,2 | - | 730 | 66,5 | 13,5 |
| CBB-100N | 300 580 | F | IP-55 | 0,75 | 3,9 | - | 1250 | 73 | 18,5 |
| TRIPHASE | |||||||||
| CBT-40 | 300 064 | B | IP-44 | 0,25 | 0,75 | 0,43 | 250 | 70 | 10 |
| CBT-60N | 300 065 | F | IP-55 | 0,18 | 1,09 | 0,63 | 400 | 65,5 | 10,5 |
| CBT-80N | 300 502 | F | IP-55 | 0,37 | 2,10 | 1,21 | 730 | 66,5 | 14,5 |
| CBT-100N | 300 062 | F | IP-55 | 0,75 | 2,90 | 1,70 | 1250 | 73 | 19,5 |
| CBT-130N | 300 063 | F | IP-55 | 1,1 | 4,30 | 2,50 | 1910 | 77,5 | 27,5 |

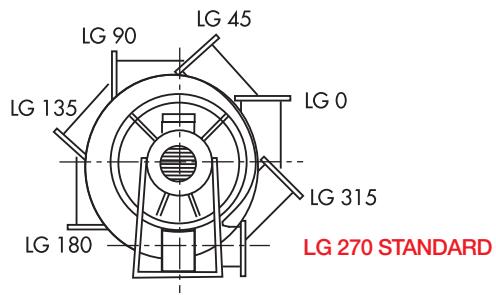

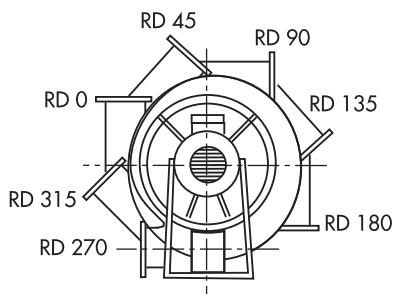

Orientations du ventilateur
- Version standard : les apparéils sont livrés en orientation LG 270, les autres orientations LG ou RD s'obtiennent par rotation de la volute
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION
Série CBB et CBT

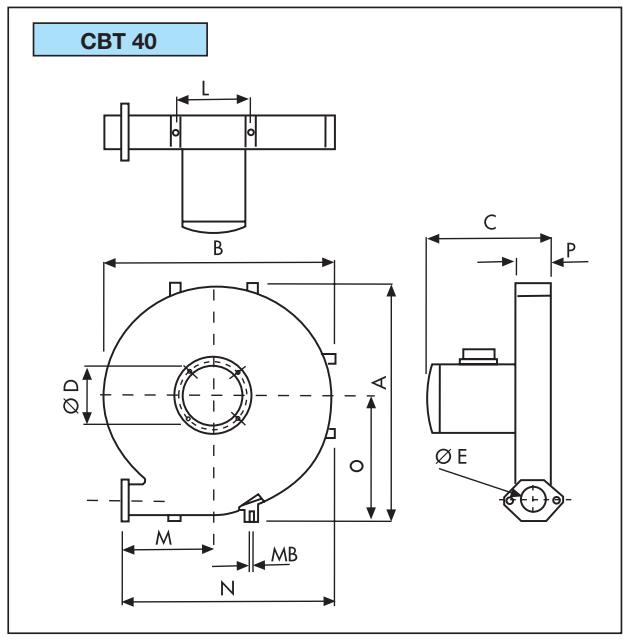

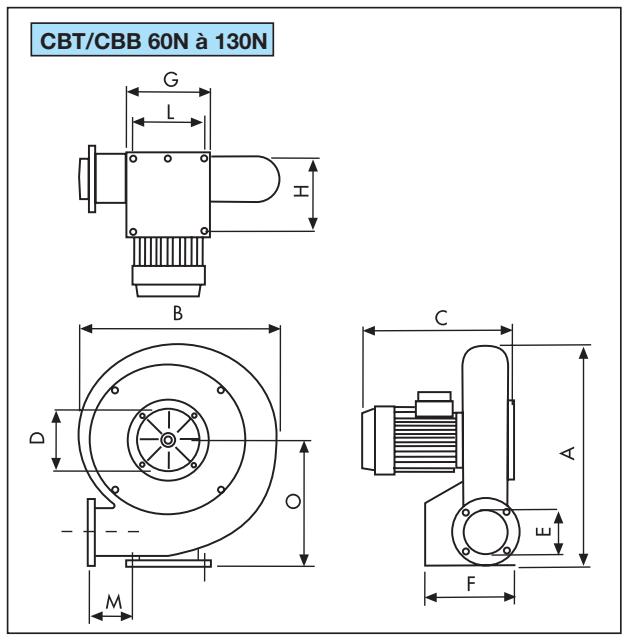

Dimensions (mm)
| Type | A | B | C | ØD | ØE | F | G | H | L | M | N | O |
| CBT-40 | 411 | 385 | 197 | 114 | 40 | 52 | - | - | 128 | 150 | 352 | 217 |
| CBT/CBB-60N | 375 | 332 | 258 | 110 | 60 | 120 | 122 | 98 | 100 | 97 | 324 | 206 |
| CBT/CBB-80N | 450 | 390 | 286 | 125 | 80 | 142 | 140 | 120 | 118 | 97 | 374 | 256 |
| CBT/CBB-100N | 511 | 434 | 328 | 140 | 100 | 196 | 184 | 170 | 158 | 101 | 415 | 294 |
| CBT-130N | 603 | 508 | 353 | 160 | 130 | 236 | 230 | 185 | 204 | 88 | 480 | 348 |

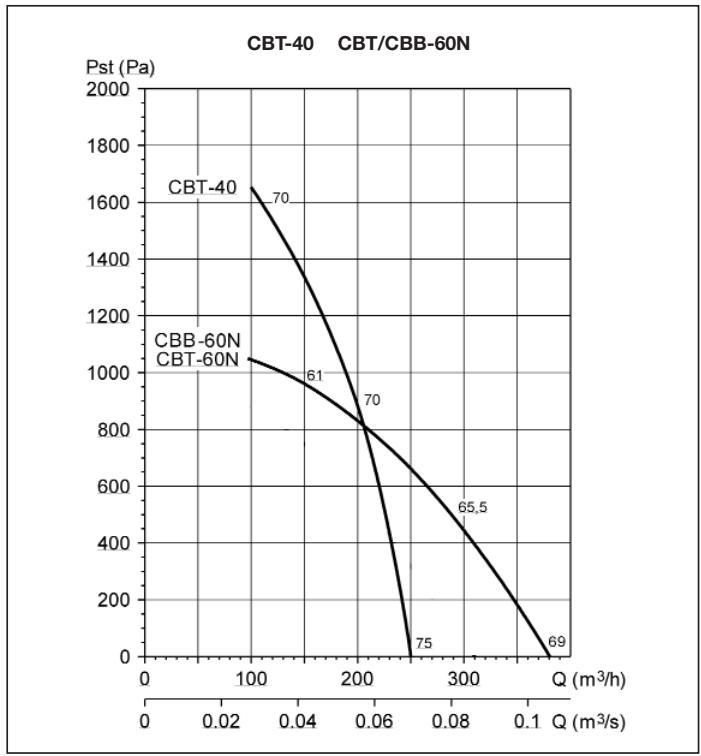

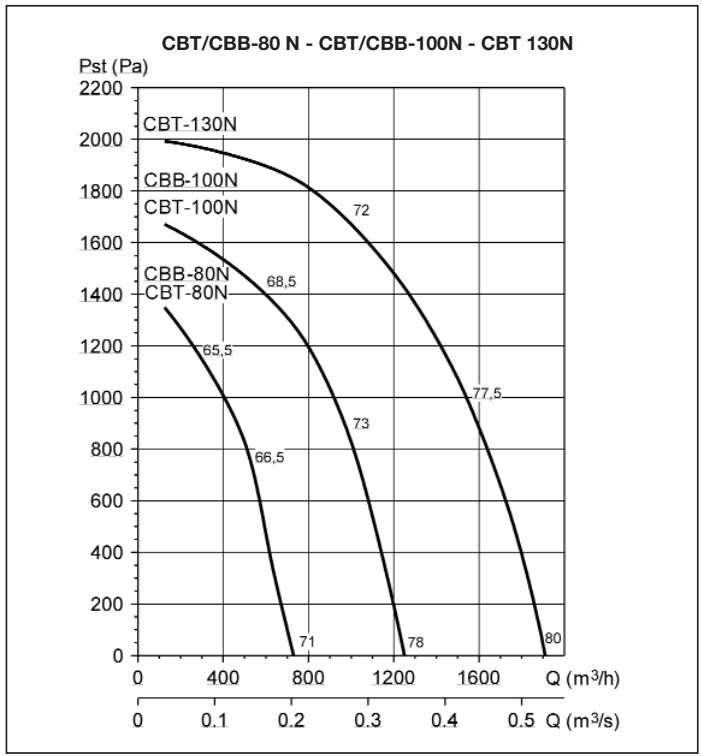

Courbes caractéristiques
- Q = débit en ^3 / et ^3 /
- Pst = Pression statique en Pa.
Air sec normal à 20 °C et 760 mm Hg. - Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985; ISO CD-5801
MOTO-VENTILATEURS CENTRIFUGES MOYENNE PRESSION
Série CBB et CBT
Accessoires de montage
- Bride de raccordement
| Type CBT | Bride aspiration | Bride souffrage | Ø |
| 80 | CBA-80 | CBS-80 | 125 |
| 100 | CBA-100 | CBS-100 | 125 |
| 130 | CBA-130 | CBS-130 | 200 |
Aspiration
| Référence | Code |
| CBA-80 | 973 918 |
| CBA-100 | 973 855 |
| CBA-130 | 973 920 |
Refoulement
| Référence | Code |
| CBS-80 | 973 917 |
| CBS-100 | 973 856 |
| CBS-130 | 973 919 |
- Bride de liaison pour bras articulés
Aspiration
| Référence | Code |
| CBS-100 E5 | 970 201 |
Refoulement
| Référence | Code |
| CBS-100 | 973 856 |
Grille de protection à l'aspiration
| Type CBT | Grille de protection |
| 40 | DEF-100 T |
| 60 | KRJ-120 |
| 80 | KRJ-140 |
| 100 | DEF-140 T |
| 130 | KRJ-160 |
| Référence | Code |
| DEF-100 T | 974 128 |
| DEF-140 T | 974 129 |
| KRJ-120 | 973 928 |
| KRJ-140 | 973 957 |
| KRJ-160 | 973 896 |
- Silencieux à monter à l'aspiration des CBT
Aspiration
| Référence | Code |
| KBTA-60 | 976 002 |
| KBTA-80 | 976 003 |
| KBTA-100 | 976 004 |
| KBTA-130 | 976 005 |
- Silencieux à monter au refoulement des CBT
Refoulement
| Référence | Code |
| KBTI-60 | 976 006 |
| KBTI-80 | 976 007 |
| KBTI-100 | 976 008 |
| KBTI-130 | 976 009 |

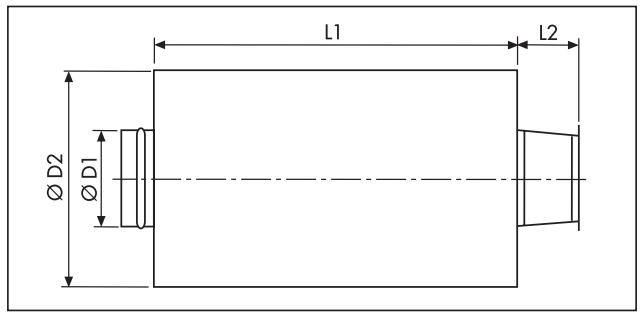

| Type CBT | Référence KBTA | Référence KBTI | L1 | L2 KBTA | L2 KBTI | Ø D1 | Ø D2 |
| 60 | KBTA-60 | KBTI-60 | 600 | 100 | 100 | 100 | 300 |
| 80 | KBTA-80 | KBTI-80 | 900 | 100 | 100 | 125 | 325 |
| 100 | KBTA-100 | KBTI-100 | 900 | 100 | 150 | 160 | 360 |
| 130 | KBTA-130 | KBTI-130 | 900 | 150 | 150 | 200 | 400 |
- Variateur de fréquence voir page 363
