PV 14 - Mélangeur audio PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mélangeur audio compact
Marque	Peavey
Modèle	PV 14
Nombre d'entrées micro	10 (XLR symétriques)
Canaux stéréo	2 (entrées Jack 6,35 mm)
Égalisation	3 bandes par canal (aigus, médiums, graves) avec réglage ±15 dB
Filtre coupe-bas	80 Hz sur chaque entrée micro
Processeur d'effets	Numérique avec 16 présélections (réverbérations, délais, embellisseurs vocaux)
Alimentation fantôme	48 V avec interrupteur et LED témoin
Connectique USB	Optionnelle (pour enregistrement et lecture)
Sorties principales	XLR symétriques (Droite/Gauche)
Sorties monitor et effets	Jack 6,35 mm TRS symétriques
Sortie casque	Jack 6,35 mm TRS
Alimentation	Transformateur interne, câble secteur détachable avec prise de terre
Dimensions (L x P x H)	40,96 cm x 37,47 cm x 8,89 cm
Montage en rack	Possible avec kit optionnel
Nettoyage	Utiliser un chiffon sec
Entretien et réparation	Confier à un technicien agréé Peavey
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, respecter les consignes de ventilation

FOIRE AUX QUESTIONS - PV 14 PEAVEY

Comment brancher un microphone sur le PV 14 ?

Connectez votre microphone à l'une des entrées XLR (prises 1 à 10). Assurez-vous que l'alimentation fantôme (48V) est activée si vous utilisez un micro à condensateur, via l'interrupteur 'Phantom Power' sur le panneau avant.

Comment utiliser les effets intégrés ?

Tournez le sélecteur 'EFX Select' pour choisir l'un des 16 effets (réverbérations, délais, etc.). Ajustez le niveau d'envoi d'effet sur chaque canal avec le potentiomètre 'EFX Send', et le retour global avec 'EFX Return'. Le temps de l'effet se règle avec 'EFX Time'.

Que signifie la LED 'Clip' sur un canal ?

La LED 'Clip' s'allume lorsque le niveau du signal approche de l'écrêtage (environ 3 dB avant). Réduisez le gain du canal (potentiomètre 'Gain') ou ajustez l'égalisation pour éviter la distorsion.

Comment régler le gain d'un canal ?

Tournez le potentiomètre 'Gain' tout en parlant ou en jouant dans le micro. Ajustez pour que la LED 'Signal' s'allume régulièrement mais que la LED 'Clip' ne s'allume que brièvement. Le fader du canal doit être à 0 pour un réglage optimal.

Puis-je connecter un instrument de musique directement ?

Oui, utilisez les entrées jack 6,35 mm des canaux stéréo (5/6 et 7/8) pour des instruments comme une guitare ou un clavier. Pour une guitare électrique, vous aurez peut-être besoin d'une DI box si vous utilisez l'entrée micro.

Comment enregistrer depuis le mixeur vers un ordinateur ?

Connectez un câble USB (si votre modèle en est équipé) entre le port USB du mixeur et votre ordinateur. Le signal de sortie principale est envoyé à l'ordinateur. Sur les modèles sans USB, utilisez les sorties 'Tape Out' (RCA) vers l'entrée ligne de votre carte son.

Que faire si le son est coupé sur un canal ?

Vérifiez que le bouton 'Mute' du canal n'est pas enfoncé (la LED rouge doit être éteinte). Assurez-vous également que le fader du canal et le fader master sont relevés. Si le problème persiste, vérifiez les connexions.

Comment utiliser la sortie 'Monitor' ?

La sortie 'MON Send' (jack 6,35 mm) envoie le mélange des signaux des canaux dont le potentiomètre 'Mon Send' est ouvert. Connectez-la à un ampli de retour ou à des enceintes de scène. Le niveau global se règle avec 'Mon Send Master'.

Pourquoi la LED 'Phantom' est-elle allumée ?

La LED 'Phantom' indique que l'alimentation fantôme 48V est active sur les entrées XLR. Assurez-vous de ne brancher que des micros compatibles (à condensateur) ou des sources qui supportent cette tension. Désactivez-la si vous utilisez des micros dynamiques.

Comment installer le PV 14 en rack ?

Utilisez le kit de montage en rack optionnel (référence Peavey). Le PV 14 occupe 4U (17,75 cm) en hauteur. Laissez un espace de 8 pouces au-dessus, 12 pouces sur les côtés et à l'arrière pour une ventilation suffisante.

MODE D'EMPLOI PV 14 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
13. Il est conseillé de déconnecter du secteur l'unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
17. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'écoute. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ ces instructions!

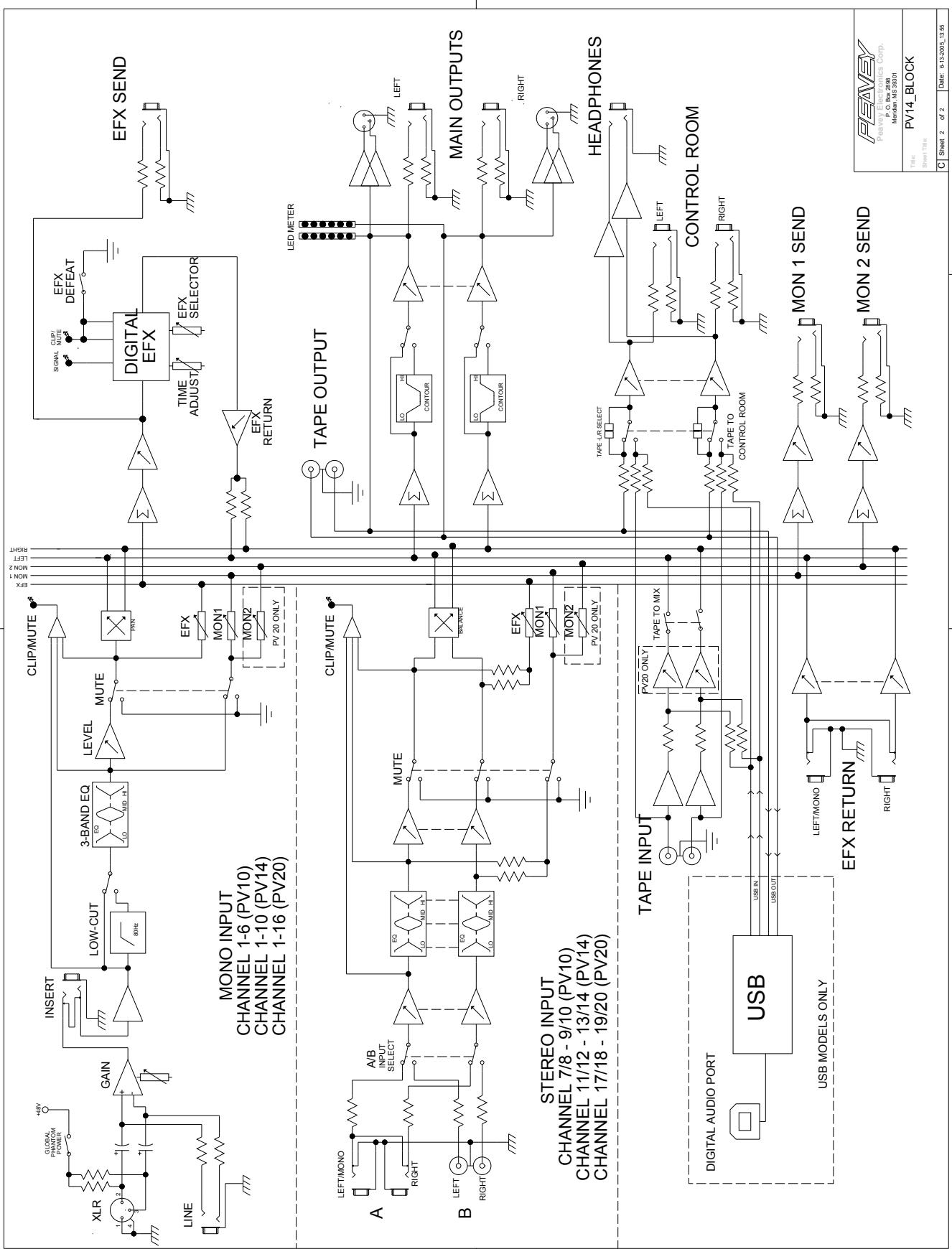

Console de Mixage Compacte

Félicitations pour l'achat de la Peavey PV10, PV14, unité de mixage au format table. Les PV10 et PV14 sont idéales pour toutes applications d'enregistrement ou de diffusion où la compacité du matériel est importante. Un processeur d'effet intégré leur permet de s'accommoder de la plupart des demandes de sonorisation.

Merci de lire attentivement ce manuel pour votre propre sécurité et celle de votre unité.

Caracteristiques:

• Six (PV10), dix (PV14) et seize (PV20) entrées XLR Micro
• Deux canaux stéreo reproduction avec entrées Jack 1/4 (6.35mm)
• Égalisation trois-bandes par canal
• Sélecteur A/B d'entrée Stériso
• Insertion d'effets sur chaque canal
• Filtre coupe-bas 80 Hz sur chaque entrée micro
• Connectique USB (standard sur PV 20, option sur PV 10 et PV 14)
• Contrôle d'échelonnement à chaque étape du signal
• LEDs de niveau sur chaque canal
• Sélecteur de mise en veille (Mute) avec LED témoin sur chaque canal
• Alimentation Phantom 48V à interrupteur
• Envoi vers effet sur chaque canal avec retour d'effets stéréo
• Processeur d'effets numérique avec 16 présélections incluant réverbération et répétition (Delay)
• Contrôle d'effet permettant un ajustement de l'effet sélectionné
• Envoi vers bus de retour de scène sur chaque canal
• Possibilité d'enregistrement sans retard (Zero Latency)
• Sortie d'écoute additionnelle (Control Room) avec contrôle niveau
• Interrupteur de contour (filtre égaliseur en sortie)
• Transformateur d'alimentation interne
• Kit de montage rack optionnel (PV10 et PV14 seulement)

Note d'installation:

Ces unités doivent avoir un espace libre distant de toute source de chaleur : 8" du dessus, 12" des côtés et de l'arrière.

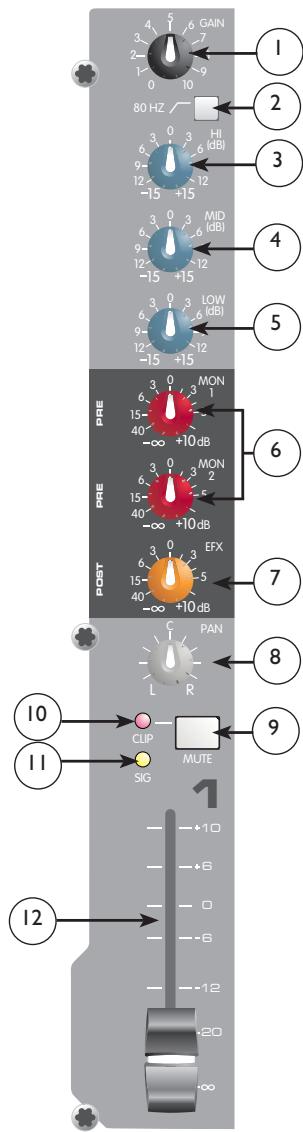

Gain

Ce contrôle vous permet d'ajuster la sensibilité d'entrée du canal correspondant, celui-ci pouvant s'accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à 0. Si la Led d'écrêtage s'illumine de façon prolongée, le gain du signal doit être réduit.

Ce filtre coupe-bas est fixé à 80Hz. Il vous permet de clarifier le signal en enlevant les basses fréquences du signal source, nécessaire dans des situations de scènes bruyantes ou soumises au vent. Ces bruits parasites gaspillent énormément la puissance de votre système et les enlever du signal source vous permet d'optimiser la puissance de votre système où nécessaire.

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des hautes fréquences de +/-15 dB.

Mid EQ

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences Médium de +/-15 dB.

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de + / - 15 dB.

Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs.

Mon send

Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus de retour de scène (Monitor). Ce signal n'est pas affecté par le contrôle de niveau du canal, mais par ses contrôles d'égalisation.

EFX send

Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus d'effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal.

Pan

Déterminez la position du canal dans l'image stéréo. En augmentant ce contrôle, vers la gauche (sens contrehoraire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Sur les canaux Stéréo (5/6 et 7/8), ils permettent d'ajuster les niveaux relatifs des signaux Droite et Gauche.

Mute

Ce sélecteur vous permet de mettre le canal en mode silence. Vous permettant de désactiver un canal sans pour autant modifier les réglages de votre système.

(Leds d'indication de seuil d'écrêtage et de contrôle de status) Ces LEDs vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale ou que le canal correspondant est en mode silence (9). Le circuit de détection analyse le signal à toutes les étapes du routage de celui-ci et la LED s'illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d'égalisation doivent être atténués. Ce seuil est environ 3dB avant écrêtage.

11 Signal LED

Ces LED vous indiquent si le canal correspondant reçoit un signal de niveau supérieur à -20 dB.

1 Fader

Ce contrôle vous permet d'ajuster le niveau du signal de sortie. Le niveau d'utilisation commun (gain unitaire) est en position 0.

Les entrées Tape vous permettent d'envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d'ordinateur. Les sorties ont un niveau de +4 dBu et vous permettent de connecter un enregistreur ou une carte son. Elles représentent effectivement une entrée Stéréo additionnelle. En

En engageant l'interrupteur 'Tape USB sur Main Mix' (27), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistrateur / carte son sans risque d'effet de feedback.

NOTE: L'entrée USB est reliée aux canaux droite et gauche de l'entrée Tape. Si un autre appareil est relié à l'entrée Tape, le signal sera combiné avec le signal d'entrée USB.

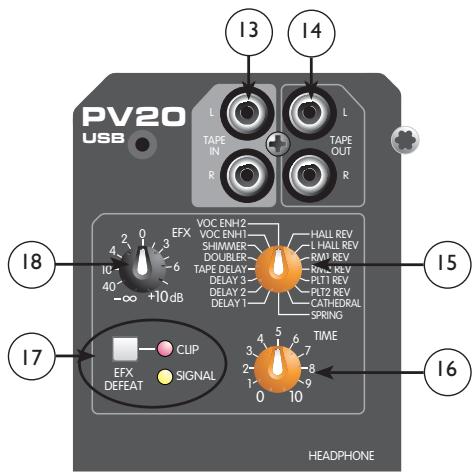

EFX select

Ce sélecteur rotatif vous permet de choisir un des 16 effets disponibles. Référez-vous au tableau ci-dessous pour les descriptions de chacun de ceux-ci.

	Effect	Description	Application	Parameter
1	Reverb Hall	Concert Hall Moyen	Ensemble	Temps Rev
2	Reverb Grand Hall	Concert Hall Large	Reverb générale	Temps Rev
3	Reverb Pièce1	Brillante ambience confinée	Voix Pop	Temps Rev
4	Reverb Pièce2	Large ambienceASFRE	Percussions rythme	Temps Rev
5	Reverb Plate 1	Brillante	Voix Pop	Temps Rev
6	Reverb Plate 2	Caverneuse	Percussions	Temps Rev
7	Cathedrale	Espace Large, Longue etASFRE	Coeurs	Temps Rev
8	Ressort	Ressort classique	Guitare	Temps Rev
9	Délai 1	Délai simple (retour attaque)	Voix/Instruments	Temps Délai
10	Délai 2	Délai vif avec répétitions	Instruments	Temps Délai
11	Délai 3	DélaiASFRE	Instruments	Temps Délai
12	Délai Tape	Délai vif	Instruments	Temps /Retour
13	Doubleur	Délai simple, 30-120 ms	Instruments	Temps Délai
14	Reflections	Délai vif avec Modulation	Instruments	Temps Délai
15	Embellisseur Vocal 1	Brightens and Adds Room Reverb	Voix	Niveau Reverb
16	Embellisseur Vocal 2	Brillant ,et écho	Voix	Niveau Reverb

EFX time

Ce contrôle vous permet d'ajuster l'effet sélectionné.

Ces deux LED vous permettent de contrôler le niveau du signal à l'entrée du processeur d'effets de votre unité. Le niveau de ce signal est affecté par les faders des canaux, ainsi que les contrôles d'envoi d'effet et de niveau général d'envoi d'effet. Débuter en positionnant le contrôle général sur 0 ('12 heures') et ajuster le contrôle du canal de façon à illuminer les LED de signal et d'écrêtage de façon occasionnelle. La LED d'écrêtage s'illumine 6dB avant celui-ci. Engager le sélecteur EFX defeat désactive l'envoi au processeur d'effets et illuminera la LED clip/Mute correspondante.

EFX return

Ce contrôle vous permet d'ajuster le niveau du signal à la sortie du processeur d'effets, vous permettant de doser ceux-ci dans le mixage général.

Mon send master

Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'MON Send' (37) contrôle par le canal de contrôle Monitor Send (6) et son volume général.

EFX send master

Ce contrôle vous permet d'ajuster le niveau général de mixage du processeur d'effets interne de votre unité. Le niveau de sortie envoyé à la prise EFX send et le processeur d'effet interne est contrôlé par le fader de la piste concernée (12), le contrôle EFX send du canal (7) ainsi que le contrôle de volume général. Le réglage recommandé est la position 0.

Ce contrôle vous permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie 'Control Room'). Assurez-vous de positionner le volume au minimum lors d'une première écoute, puis d'augmenter doucement jusqu'au niveau désiré. Généralement, le signal d'écoute correspond aux sorties principales; si le sélecteur 'Tape to Control Room'(26) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.

Deux rangées de 6 Leds vous permettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -20 dB à +19 dB et le 0 dB de l'échelle correspond à +4 dB aux sorties.

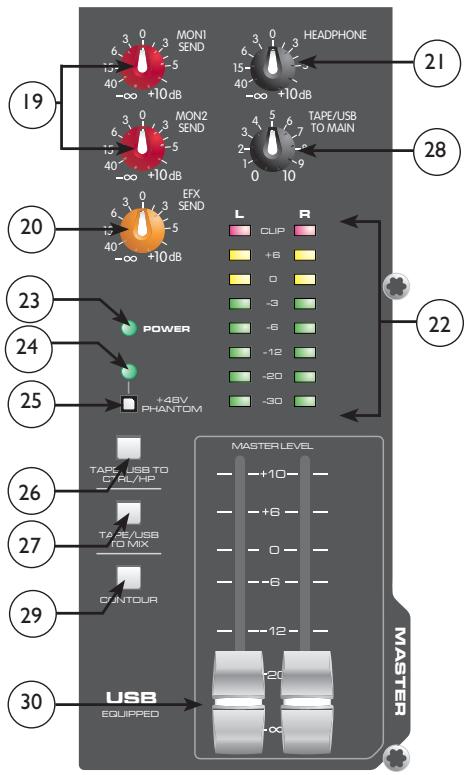

Power LED

Cette LED vous indique si votre unité est sous tension.

Cette LED s'illumine pour vous indiquer que l'alimentation Phantom est active.

Cet interrupteur vous permet d'activer ou de désactiver l'alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquée aux entrées XLR.

Si l'alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne suppopteraient pas ce voltage. La Led témoin correspondante (10) vous indique le status de l'alimentation Phantom.

En activant cet interrupteur vous ajoutez le signal present aux entrées 'Tape Return' au signal d'écoute (Control Room 38et sortie casque (40) pour un monitoring.

En activant cet interrupteur vous ajoutez le signal présent aux entrées 'Tape Return' (13) ou USB (44) aux sorties droite et gauches (40). Le volume d'entrée USB se définit par le niveau de volume de l'ordinateur.

Ce potentiomètre est un moyen pratique d'ajuster le niveau de volume aux entrées Tape (13) ou USB (44). (Sur les modèles PV 10 et PV 14 le volume de l'entrée USB (44) sera défini par le niveau de sortie de l'ordinateur).

Contour switch

Cet interrupteur vous permet d'appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau.

Ces faders vous permettent d'ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à 0 (gain unitaire).

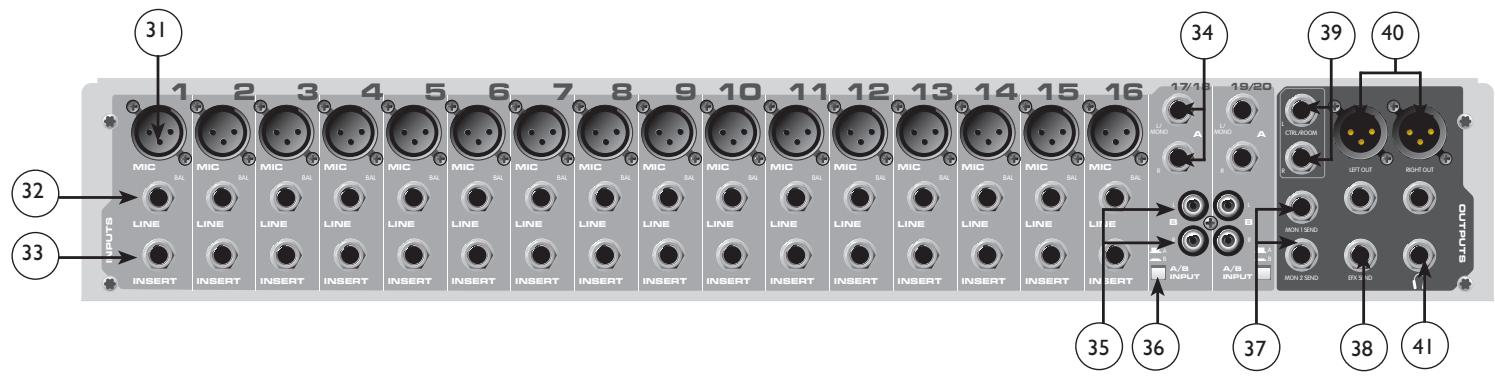

Panneau arrière

Ces entrées XLR symétrisées sont optimisées pour la connexion d'un microphone ou toute source bas-seimpédance (Pin 2 positive). De part la large plage de sensibilité d'entrée, on pourrait Booster jusqu'à +14dB d'augmentation.

Ce Jack 1/4 ” (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique. Sa sensibilité est de -20dB comparée à l'entrée XLR. Les entrées XLR (Mic) et Jack (Line) du même canal ne devraient pas être utilisées en même temps.

33 Insert

Ce Jack 1 / 4" (6.35mm) TRS (3-connecteurs) vous permet d'insérer un processeur externe d'effets sur le canal correspondant (pointe: sortie ou envoi, anneau: entrée ou, corps: masse).

Ces entrées sont Stéreo par l'intermédiaire de paires de Jack Mono ou Mono si celle l'entrée Left/Mono est utilisée. Le sélecteur A/B d'entrée doit être en position A pour que ces entrées soient actives.

Ces entrées RCA vous permettent de connecter toute source sonore de niveau ligne (lecteur K7, CD,...). Le sélection A/B d'entrée doit être en position B pour que ces entrées soient actives.

36 A/B switch

Ce sélecteur vous permet de passer entre les entrées Jack ou RCA du canal correspondant sans nécessiter de changement de connexions.

La sortie Moniteur (retour de scène) est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôleurs MON de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jack 2 (TS) ou 3 (TRS) conducteurs.

La sortie du bus d'effet est un Jack 1/4 symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôleurs EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jack 2 (TS) ou 3 (TRS) conducteurs.

Les sorties d'écoute sont composées de deux Jack 1/4 symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grâce au contrôle de niveau de casque (21).

Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs.

La sortie du bus d'effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d'écoute correspond aux sorties principales; si le sélecteur 'Tape to Control Room' (13) est engagé, le signal pré-enregistré (Tape) est ajusté au signal d'écoute.

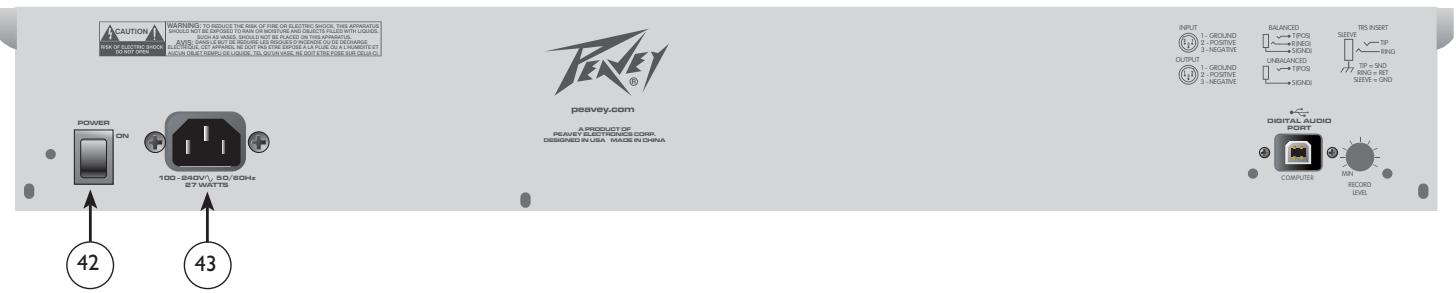

Cet interrupteur vous permet de mettre votre unité sous/hors tension.

ATTENTION: Cet interrupteur ouvre le circuit en un seul endroit. Il n'est pas impossible que de l'énergie électrique soit présente dans votre unité dans cette condition.

Connectez ici le cordon d'alimentation de l'appareil. Ne jamais déconnecter ou omettre une bonne connexion à la terre pour votre unité. Si l'alimentation électrique n'est pas équipée de prise de terre, un adaptateur pourra être utilisé et le connecteur de terre relié à la terre proprement. Assurez-vous que tous les éléments de ce système sont correctement reliés à la terre pour éviter toute décharge électrique.

Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. (3) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

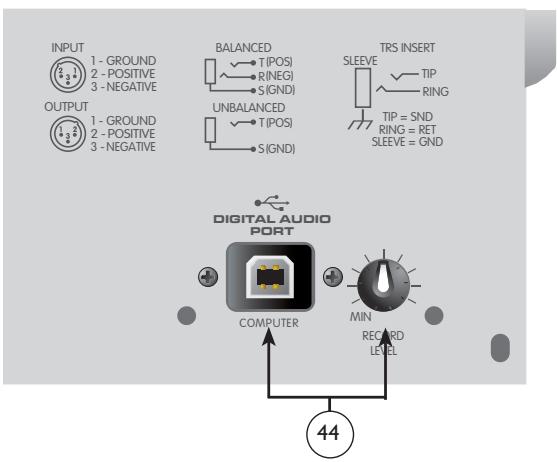

Le port USB est utilisé pour connecter votre unité PV à un ordinateur pour de l'enregistrement ou pour faire passer le signal de votre ordinateur à travers le mixeur. Le port USB envoie le signal général stéréo de sortie vers l'ordinateur. Le niveau du mix général envoyé au port USB pourrait être commandé en utilisant le potentiomètre Record Level situé près du port USB. Lorsque le port USB reçoit le signal provenant de l'ordinateur, le niveau de volume peut être assigné par le sélecteur "Tape/USB to mix" (27) vers les sorties droite et gauche principales. Le volume de l'entrée USB sera contrôlé par le réglage de gain de l'ordinateur.

Compatible avec Windows XP, ME & 2000. Également compatible pour Mac OS X 10. o ou plus récent.

Les caractéristiques et spécifications peuvent être modifiées sans préavis.

* Le niveau d'entrée minimum (sensibilité) est le plus faible signal qui pourrait être produit en sortie nominale (+4dB) avec les volumes de canal et de master réglés au maximum. Les réglages nominaux sont définis avec tous les contrôleurs réglés à 0dB (tournés à 50%) excepté les potentiomètres de gain réglés comme spécifique.

Sorties

Fonction	Charge Min Z (ohms)	Niveau de sorties		Bal/ Non bal	Connecteur
		Nominal	Max
Principal Droite/Gauche	600	+4 dBu	+22 dBu	Bal	XLR Pin Ground Tip Pin 2 (+), Pin 3 (-) 1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Envoi effects/ monitor	600	+4 dBu	+22 dBu	Bal	1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Chambre Contrôle	600	+4 dBu	+22 dBu	Bal	1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Ecouteurs	8	+4 dBu (no load)	+22 dBu	Non bal	1/4" TRS; Tip Left, Ring Right Sleeve Ground
Tape	2.2k	+4 dBu	+22 dBu	Non bal	RCA Phono
USB o dBu=0.775 V (RMS)

Gain

Gamage d'ajustement entrée Micro:	10 dB to 60 dB
Entrée Micro vers sorties symétrisées Droite/Gauche:	88 dB (gain max)
Gamage d'ajustement entrée ligne:	-10 dB to 40 dB
Entrée ligne vers sorties symétrisées Droite/Gauche:	60 dB (gain max)
Gamage d'ajustement Gain entrée ligne:	o à +20 dB
Entrée Ligne stéréo vers sorties symétrisées Droite/Gauche:	40 dB (gain max)

Réponse en fréquences

Entrée Micro vers sorties Droite/Gauche:

Sortie	Bruit résiduel	Rapport S/B (Ref: +4dBu)	Conditions Test
Master Droite/Gauche	-97 dBu	101 dB	Fader Master en bas Niveau pistes en bas
	-90 dBu	94 dB	Fader Master Nominal, Niveau pistes en bas
	-83 dBu	87 dB	Master Fade Nominal, Panoramaques (Droite),(Gauge) sans influence
Envoi Monitor	-95 dBu	99 dB	Tout contrôle sur off
	-80 dBu	84 dB	Tous les envois de canaux nominal ,master nominal
Envoi Effets	-100 dBu	104 dB	Tout contrôle sur off
	-80 dBu	84 dB	Tous les envois de canaux nominal ,master nominal
(Mesures de bruit : 22 Hz to 22 kHz BW)

Bruit d'entrée équivalent (EIN)

-129 dBu (extrémité entrainée à 150 ohms)

Diaphonie/atténuation

Canaux d'entrée adjacent (1 kHz) >90 dB

Atténuation du Bouton Mute (1 kHz) >90 dB

Sortie Droite / Gauche (1 kHz) >75 dB

Coupure fadeur piste (1 kHz) > 85 dB

Signal/indicateur de surcharges

LED Rouge 3 dB en dessous de l'écrêage

Dimensions

PV10: 12.125" largeur x 14.75" profondeur x 3.5" hauteur (30.80cm x 37.47cm x 8.89cm)

PV20: 22.125" largeur x 15.75" profondeur x 3.5" hauteur (56.2cm x 40.0cm x 8.9cm)

PV14: 16.125" largeur x 14.75" profondeur x 3.5" hauteur (40.96cm x 37.47cm x 8.89cm)

Note d'Installation :

Cette unité doit être libérée de toute surface combustible selon les espaces suivants : dessus : 8", côtés : 12", derrière : 12"
