MINX 110 - Ampli de guitare PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Marque	Peavey
Modèle	Minx 110
Type de produit	Amplificateur pour guitare basse (combo)
Puissance de sortie	110 Watts (estimation)
Haut-parleur	1 x 10 pouces (estimation)
Alimentation	Secteur, 220-240 V AC (sélecteur de tension)
Fonctions principales	Préampli avec gain, égaliseur 3 bandes (Low, Mid, High), boucle d'effets stéréo, sortie casque, indicateur LED de mise sous tension
Entrée instrument	1 x jack 6,35 mm
Boucle d'effets	Send/Return stéréo sur jack 6,35 mm (nécessite câble stéréo en Y)
Sortie casque	Jack stéréo 6,35 mm, coupe automatiquement le haut-parleur interne
Sécurité	Mise à la terre obligatoire, ne pas exposer à la pluie ou à l'humidité, ne pas ouvrir
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Fixation du câble d'alimentation	Enrouleurs de câble pour le transport
Dimensions approximatives	30 cm (L) x 30 cm (P) x 40 cm (H)
Poids approximatif	10 kg
Pays de fabrication	États-Unis (marque)

FOIRE AUX QUESTIONS - MINX 110 PEAVEY

Comment brancher un casque sur le Minx 110 ?

Utilisez une prise jack stéréo 6,35 mm dans la sortie HEADPHONE OUT. Le haut-parleur interne est automatiquement coupé. Attention : les fiches mono ne fonctionnent pas.

Puis-je utiliser des pédales d'effets avec cet ampli ?

Oui, vous pouvez insérer des effets via la boucle d'effets stéréo (jack stéréo). Utilisez un câble en Y stéréo (pointe, anneau, manchon) pour séparer send et return.

Quel type de câble pour la boucle d'effets ?

Il faut un câble blindé de type bretelle avec un jack stéréo 6,35 mm d'un côté et deux jacks mono 6,35 mm de l'autre (réf. Peavey #0005299).

Que faire si le son est trop saturé ?

Réduisez le niveau PRE GAIN. Une égalisation excessive, surtout dans les graves, peut aussi causer de la distortion et endommager le haut-parleur.

L'ampli ne s'allume pas, que vérifier ?

Vérifiez que le cordon d'alimentation est bien branché et que le POWER SWITCH est en position marche. Assurez-vous que le sélecteur de tension correspond à votre secteur (220-240 V).

Comment nettoyer l'ampli ?

Débranchez l'appareil et nettoyez avec un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

Puis-je brancher une basse active et une passive ?

Oui, l'entrée INPUT accepte tous les types de micros de basse. Ajustez le gain pour un niveau optimal.

Y a-t-il une sortie ligne ou un enregistrement ?

La boucle d'effets peut servir de sortie préampli si le jack n'est inséré qu'au premier cran. Le signal est d'environ 1 V sous 600 ohms.

L'égaliseur a-t-il une fréquence fixe ?

Les réglages LOW, MID et HIGH sont des contrôles passifs de tonalité. Les fréquences précises ne sont pas fournies, mais ce sont des plages standard (graves, médiums, aigus).

Que faire en cas de bourdonnement ?

Assurez-vous que la prise secteur est correctement mise à la terre. Évitez les câbles d'instrument non blindés et éloignez l'ampli des sources de bruit électromagnétique.

MODE D'EMPLOI MINX 110 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

INPUT (entrée) (1)

Cette prise d'entrée accepte les signaux de tous les micros ("pickups") de basse.

PRE GAIN (2)

Contrôle le niveau de volume du préamplificateur.

LOW Frequency EQ (égalisation fréquences graves) (3)

Réglage de tonalité passif ajustant les fréquences graves.

REMARQUE: Une accentuation excessive par égalisation ("EQ"), URTOUT dans les fréquences graves, augmente les risques de dommages aux haut-parleurs et diminue la réserve de puissance disponible.

MID frequency EQ (égalisation fréquences moyennes) (4)

Réglage de tonalité passif ajustant les fréquences moyennes.

Réglage de tonalité passif ajustant les fréquences aiguës.

Prise jack stéréo (envoi/retour) permettant l'insertion d'appareils d'effets dans chacun des deux amplificateurs. Un câble stéréo blindé de type "bretelle" (en Y) compte un jack mâle stéréo (pointe, anneau, manchon) 1/4" (6,35 mm) d'un côté et deux jacks mono 1/4" (6,35 mm) de l'autre doit être utilisé (pièce Peavey numéro #0005299). Insérez le câble bien à fond. Le signal d'envoi parvient à l'entrée de l'appareil d'effets par l'anneau ("tip") du jack stéréo. Le signal de retour de l'appareil d'effets est reçu par pointe ("ring") du jack. Le manchon ("sleeve") sert pour la mise à la terre. Le premier cran de cette prise peut aussi servir de sortie de préampli sans que le flot du signal dans le reste du système ne soit affecté.

REMARQUE: Si un jack est enfoncé jusqu'au deuxième cran sans qu'un signal de l'appareil d'effet ne retourne au système, les fonctions du préampli seront supprimées. Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à alimenter convenablement l'ampli de puissance.

HEADPHONE OUT (Sortie pour casque d'écoute) (7)

Cette prise jack stéréo accepte n'importe quel casque d'écoute stéréo et y envoie le signal sur les deux côtés. Lorsqu'un casque est branché à l'amplificateur, le haut-parleur interne est automatiquement mis hors-circuit.

REMARQUE: Le système de casque d'écoute ne fonctionne pas avec un casque équipé d'une fiche phono monophonique.

POWER LED indicator (indicateur DEL de fonctionnement) (8)

La DEL est de couleur verte quand l'interrupteur marche/arrêt est en position marche «power».

POWER SWITCH (interrupteur d'alimentation) (9)

Appuyez jusqu'en position «power» pour mettre sous tension.

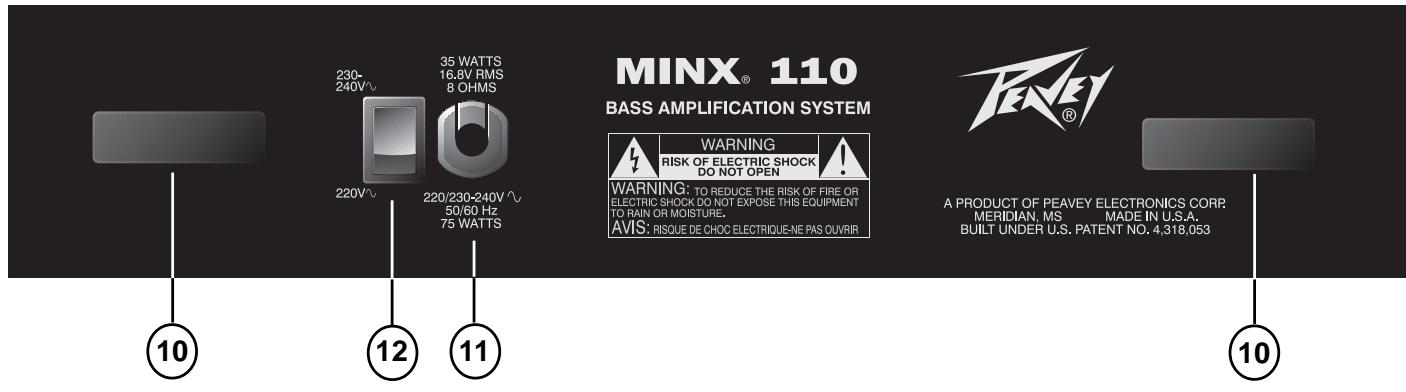

LINE (MAINS) CORD Retainers (enrouleurs de câbles d'alimentation) (10)

Permet de remettre les câbles d'alimentation pour le transport.

Pour votre sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Voltage selector SWITCH (sélecteur de tension) (12)

Les modèles pour exportation de ce produit sont dotés d'un sélecteur 220/240 volts. Avant toute mise en service, assurez-vous que le sélecteur est réglé à la tension appropriée.

REMARQUE : L'utilisation de ce produit sous un mauvais réglage de tension peut causer des dommages au transformateur ou une perte de puissance de sortie.
