Type de produit	Amplificateur de guitare avec égaliseur graphique et système de détection de rétroaction
Marque	PEAVEY
Modèle	MAQ 300
Puissance de sortie	150 W par canal (double amplificateur)
Nombre de canaux	2 canaux indépendants
Égalisation	Double égaliseur 15 bandes (1/3 et 2/3 d'octave) par canal, avec indicateurs DEL de localisation de rétroaction (FLST™)
Entrées audio	Entrée XLR femelle équilibrée électroniquement et entrée jack 6,35 mm (1/4 po.) TRS équilibrée par canal
Sorties audio	Sortie EG (EQ OUT) non équilibrée, entrée ampli de puissance (POWER AMP IN) pour signaux externes, borniers pour enceintes (4 ohms min par ampli)
Filtre coupe-bas	Variable de 25 Hz à 300 Hz, pente de 12 dB/octave
Système anti-rétroaction	Système FLST™ (Feedback Locating System) avec DEL indiquant la fréquence de rétroaction
Alimentation	Secteur AC (modèle export avec sélecteur 220/240 V)
Protection	Fusible interne (remplacer uniquement par type et valeur identiques)
Utilisation prévue	Sonorisation en direct, contrôle de la tonalité et réduction de la rétroaction
Entretien	Nettoyer avec un chiffon sec ; ne pas exposer à la pluie ou à l'humidité
Sécurité	Attention : risques de choc électrique – ne pas ouvrir ; confier toute réparation à un personnel qualifié
Accessoires inclus	Cordon d'alimentation détachable
Garantie	Garantie limitée valable aux États-Unis et au Canada ; pour les autres pays, se référer au distributeur local

FOIRE AUX QUESTIONS - MAQ 300 PEAVEY

Comment utiliser le système de détection de rétroaction FLST™ ?

Le système FLST™ détecte la bande de fréquence avec le plus d'énergie et allume la DEL correspondante. Pour réduire la rétroaction, abaissez le curseur de l'égaliseur de cette bande. Vous pouvez également l'utiliser avant une représentation en augmentant progressivement le niveau du micro jusqu'au point de rétroaction, puis en ajustant les curseurs pour atténuer les fréquences identifiées.

Quels types d'entrées audio sont disponibles sur le MAQ 300 ?

Chaque canal dispose d'une entrée XLR femelle équilibrée électroniquement et d'une entrée jack 6,35 mm (1/4 po.) TRS équilibrée. Si vous utilisez une fiche mono standard, l'entrée devient non équilibrée.

Comment brancher des enceintes supplémentaires ?

Utilisez les borniers de sortie haut-parleur à l'arrière de l'amplificateur. L'impédance minimale totale est de 4 ohms par amplificateur. Assurez-vous que le câble d'alimentation est débranché avant toute connexion.

Que faire si le fusible saute fréquemment ?

Débranchez d'abord le cordon d'alimentation. Remplacez le fusible par un fusible de même type et de même valeur. Si le problème persiste, apportez l'appareil à un centre d'entretien qualifié pour réparation.

Puis-je brancher un microphone directement sur l'entrée XLR ?

Oui, les entrées XLR sont conçues pour recevoir des microphones équilibrés. Ajustez le niveau à l'aide du bouton LEVEL (5) de chaque canal.

Comment régler le filtre coupe-bas (LOW CUT) ?

Le filtre LOW CUT variable (25-300 Hz) doit être réglé près de la fréquence de coupure des enceintes pour éviter la surcharge des transducteurs. Tournez le bouton jusqu'à la fréquence souhaitée.

Quelle est la fonction des jacks EQ OUT et POWER AMP IN ?

La sortie EQ OUT envoie le signal égalisé vers un autre appareil. Les jacks POWER AMP IN permettent de déconnecter l'égaliseur interne et d'injecter un signal de niveau ligne directement dans l'amplificateur de puissance.

Comment régler l'égaliseur pour éviter la rétroaction ?

Commencez avec tous les curseurs à zéro. Lorsque la rétroaction se produit, repérez la DEL allumée sur la section d'égalisation et abaissez le curseur correspondant. Évitez de réduire de grandes plages de fréquences pour préserver la dynamique sonore.

L'amplificateur peut-il être utilisé avec un casque ?

Le MAQ 300 ne possède pas de sortie casque. Pour une écoute silencieuse, utilisez la sortie EQ OUT vers un amplificateur casque externe.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais ouvrir le boîtier en raison des tensions dangereuses à l'intérieur. N'exposez pas l'appareil à la pluie ou à l'humidité. Débranchez le cordon d'alimentation avant de remplacer le fusible. Confiez toute réparation à un personnel qualifié.

MODE D'EMPLOI MAQ 300 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Merci d'avoir choisi le MAQ-300 ou MAQ-600. Ces deux amplis offrent, dans un seul appareil, une double égalisation à 15 bandes associée à un amplificateur de puissance double de 150 ou 300 watts.

Équipés de filtres de coupure des basses fréquences et d'entrées équilibrées électroniquement, ils permettent un réglage indépendant des différents niveaux. La fonction d'égalisation double à 15 bandes est rendue possible grâce à une combinaison de filtres d'1/3 et de 2/3 d'octave soigneusement sélectionnés et conçus pour contrôler la tonalité et réduire la rétroaction. Chaque canal contient le système FLST^TM (Feedback Locating System) exclusif à Peavey, constitué d'indicateurs DEL situés au-dessus des bandes de fréquence indiquant la présence de signaux à haute énergie (habituellement reliés au feed-back). Ce système sophistiqué de détection de rétroaction (feedback) vous permet d'identifier et de supprimer rapidement les boucles de rétroaction. Le principe de fonctionnement de ce système est le suivant : Lorsque le circuit de détection de rétroaction identifie la bande de fréquences avec le plus d'énergie, il provoque l'illumination de la DEL correspondante. Déplacer l'atténuateur de cette bande vers le bas vous permet de diminuer ou d'annuler la probabilité d'apparition d'une rétroaction.

Cette alliance de puissance et de fonctionnalité dans un appareil portable de taille réduite fait du MAQ-300 ou MAQ-600 un ajout parfait à tout système.

Characteristiques du panneau avant

Chaque canal a une entrée femelle XLR qui permet l'équilibrage électronique de l'entrée.

1/4" INPUT (entrée de 6,35 mm (1/4 po.) (2)

Chaque canal possède une entrée équilibrée de 6,35 mm (1/4 po.). Il s'agit d'un jack de type embout-anneau-manchon, qui peut être utilisé avec des fiches TRS et des câbles blindés à deux fils. Si une fiche de téléphone mono de 6,35 mm (1/4 po.) est utilisée, l'entrée n'est pas équilibrée.

THRU (transit) (3) (canal gauche seulement)

Le canal 1 comprend un jack de 6,35 mm (1/4 po.) en parallèle avec les jacks d'entrée, qui peut servir à transférer la source vers d'autres périphériques.

LOW CUT (coupure des basses fréquences) (4)

Filtre de coupure des basses fréquences variable permettant une coupure de 12 dB par octave. Sa fréquence varie continuellement entre 25 Hz et 300 Hz.

Remarque: Ce filtre doit être réglé près du point de coupure des basses fréquences des enceintes acoustiques. S'il est en dessous de cette limite, il peut en résulter une diminution de la marge ou une surcharge du transducteur.

Contrôle le niveau du signal transmis à l'égaliseur.

EQ OUT (sortie EG) (6)

Sortie de l'égalisation avant que celle-ci soit amplifiée (au niveau de l'entrée de ligne). Il s'agit d'une sortie non équilibrée.

Entree de l'amplificateur de puissance (POWER AMP IN) (7)

Ces jacks de 6,35 mm (1/4 po.) permettent de connecter des signaux externes d'entrée de ligne aux amplificateurs de puissance.

Remarque : Ces jacks permettent aux deux amplificateurs de puissance internes d’être déconnectés de leur entrée normale et d’accepter des signaux externes au niveau de l’entrée de ligne.

Lorsque ce bouton est enfoncé, les jacks d'entrée du canal 2 sont déconnectés, et l'entrée du canal 1 devient celle des deux égaliseurs.

POWER LED (DEL d'alimentation) (9)

Est illuminée lorsque l'amplificateur est alimenté en courant alternatif.

Equalizer section (section égaliseur) (10)

Les sections d'EG consistent en 15 bandes de filtres d'1/3 et 2/3 d'octave soigneusement conçus pour répondre aux problèmes de rétroaction. Il s'agit de dispositifs à Q constant situés aux moyennes fréquences ISO standard. L'augmentation maximale est de 12 dB par fréquence et la coupure maximale est de 18 dB par fréquence.

Remarque: Cet égaliseur est conçu pour permettre l'égalisation en fonction de la pièce et le contrôle de la rétroaction et de la tonalité du système. Il ne peut en aucun cas compenser un mauvais rapport acoustique entre la pièce, le micro et les haut-parleurs, ni corriger la courbe de réponse de haut-parleurs de mauvaise qualité. Toujours démarrer le réglage avec les curseurs à zéro, et éviter de diminuer de trop grands segments de la bande passante audio, ce qui limite toujours la gamme dynamique du système.

Lorsque la rétroaction se produit, la DEL de la fréquence où se produit ce phénomène s'illumine, indiquant qu'il faut régler le curseur. Même après le réglage du curseur, cette DEL reste illuminée quelques secondes, ce qui permet de voir où s'est produite la rétroaction, au cas où elle disparaîtrait avant que le réglage n'ait été effectué. Lorsqu'aucune rétroaction ne se produit, la DEL de la bande de fréquence qui contient le signal le plus fort est illuminée. Cela ne signifie pas forcément qu'il y a rétroaction.

Fonctionnement du systéme de detection de rétroaction

Le système de détection de rétroaction s'utilise de deux façons :

1. Pour détecter et réduire/éliminer à la volée la rétroaction pendant une représentation.
2. Pour détecter, avant une représentation, les bandes de fréquences susceptibles de rétroaction et empêcher celle-ci de se produire. Pour ce faire, une fois le système assemblé, il suffit d'augmenter lentement le niveau du micro jusqu'au point de rétroaction. Dès que la rétroaction se produit, noter l'activité des DEL du MAQ-300/MAQ-600. Déplacer les curseurs de manière à diminuer le nombre de bandes identifiées. La plupart des problèmes de rétroaction potentiels sont ainsi éliminés avant même que la représentation ne commence.

Remarque : Il n'est pas rare que la rétroaction se produise sur plusieurs bandes de fréquences à la fois. Faire attention lors du réglage des curseurs, car des mouvements extrêmes peuvent affecter la qualité du son. Il se peut d'ailleurs qu'une certaine rétroaction (ou sifflement), bien qu'audible, ne soit pas plus bruyante que les autres programmes du système et ne provoque pas l'illumination d'une DEL.

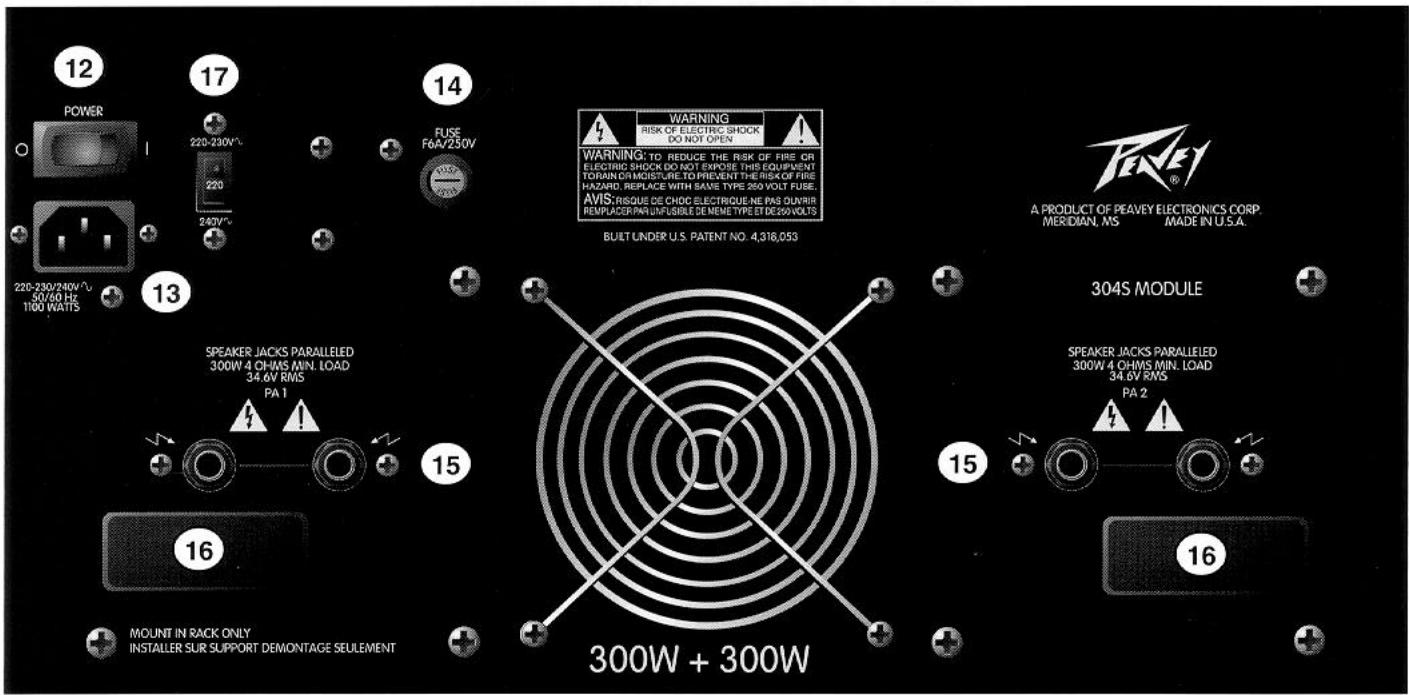

Characteristiques du panneau arriere

POWER SWITCH (Commutateur d'alimentation on/off) (12)

Les modèles 220 et 240 volts sont équipés d'un interrupteur ne comptant que deux positions («On/Off»).

AC LINE CORD SOCKET (Prise pour cable d'alimentation) (13)

Prise de branchement du cordon d'alimentation CA détachable.

FUSE (fusible) (14)

AVERTISSEMENT: NE REMPLACER LE FUSIBLE QU'APRES AVOIR DECONNECTE LE CORDON D'ALIMENTATION SECTEUR.

ATTENTION : L'UTILISATION D'UN FUSIBLE D'UNE TAILLE SUPERIEURE A LA TAILLE RECOMMANDEE RISQUE D'ENDOMMAGER L'AMPLIFICATEUR DE MANIERE PERMANENTE.

Le fusible se trouve dans le capuchon du porte-fusible. IL DOIT ETRE REMPLACE PAR UN FUSIBLE DE MEME TYPE ET DE MEME VALEUR AFIN D'EVITER D'ENDOMMAGER L'EIFUPEMENT ET D'ANNULER LA GARANTIE. Si l'amplificateur fait souvent sauter les fusibles, le porter a un centre d'entretien qualifié pour réparation.

Fournis pour la connexion d'une enceinte de haut-parleurs externe. Impédance minimale totale : 4 ohms pour chaque amplificateur.

Permet de ranger le cordon d'alimentation pendant les déplacements.

REMARQUE: Retirez le cordon d'alimentation de son logement avant de l'utiliser.

Les modèles pour exportation de ce produit sont dotés d'un sélecteur 220/240 volts. Avant toute mise en service, assurez-vous que le sélecteur est réglé à la tension appropriée.

REMARQUE: L'utilisation de ce produit sous un mauvais réglage de tension peut causer des dommages au transformateur ou une perte de puissance de sortie.
