Type de produit	Amplificateur de clavier
Marque	Peavey
Modèle	KB 300
Alimentation	Secteur 120 V~, 60 Hz, câble à 3 fils avec mise à la terre
Puissance	300 W RMS (estimation)
Canaux	3 canaux (entrées micro/ligne)
Entrées	1 entrée XLR (micro basse impédance), 2 entrées jack 6,35 mm (grande dynamique)
Égalisation	Graves, médiums, aigus ±15 dB par canal
Réverbération	Interne, réglages canal et master
Boucle d'effets	Boucle avant égalisation (PRE EQ PATCH) en stéréo et boucle d'effets (Preamp Output / Power Amp Input)
Sorties	Line Output (simulation de haut-parleur), sorties RCA pour enregistrement, Preamp Output
Dimensions (approx.)	51 × 43 × 36 cm
Poids (approx.)	22 kg
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, utilisation de câbles mis à la terre
Entretien	Confier toute réparation à un personnel qualifié
Garantie	Valable uniquement aux États-Unis et Canada (hors exportation)

FOIRE AUX QUESTIONS - KB 300 PEAVEY

Comment brancher un microphone sur le KB 300 ?

Utilisez l'entrée XLR du canal 1 pour un microphone à basse impédance. Réglez le niveau avec la commande de volume du canal.

Comment utiliser la boucle d'effets externe ?

La boucle d'effets se branche via la prise PRE EQ PATCH (jack stéréo 6,35 mm). Utilisez un câble en Y avec un jack stéréo mâle d'un côté et deux jacks mono de l'autre. L'envoi se fait par la pointe, le retour par l'anneau.

Comment régler l'égalisation ?

Chaque canal dispose de trois réglages actifs : LOW EQ (±15 dB graves), MID EQ (±15 dB médiums) et HIGH EQ (±15 dB aigus). Attention à ne pas trop exagérer les graves pour éviter d'endommager le haut-parleur.

Comment brancher un ampli de puissance externe ?

Utilisez la boucle d'effets : reliez la sortie Preamp Output à l'entrée de l'ampli externe, puis la sortie de l'ampli à l'entrée Power Amp Input. Le niveau de sortie du préampli est d'environ 1 V sous 600 ohms.

Que faire si la réverbération ne fonctionne pas ?

Vérifiez que les réglages REVERB du canal et MASTER Effects ne sont pas à zéro. Assurez-vous que l'interrupteur à distance (optionnel) n'est pas branché en position off.

Comment enregistrer depuis l'ampli ?

Utilisez les sorties RCA (gauche et droite) pour envoyer le signal principal vers un enregistreur. La sortie Line Output offre un signal égalisé simulant la réponse d'un haut-parleur.

Quelle est la fonction de la prise PRE EQ PATCH ?

Cette prise jack stéréo sert de boucle d'effets avant l'égalisation. En n'enfonçant le jack qu'au premier cran, elle devient une sortie Pre EQ sans interrompre le signal.

Comment utiliser la sortie ligne ?

La sortie Line Output (jack) dirige le signal vers une table de mixage ou un enregistreur. Elle intègre une égalisation spéciale pour simuler la réponse d'un haut-parleur. Utilisez un câble blindé.

Quels câbles utiliser pour la boucle d'effets ?

Pour la prise PRE EQ PATCH, utilisez un câble stéréo en Y (réf. Peavey #0005299). Pour la boucle Preamp/Power Amp, utilisez des câbles blindés de haute qualité.

Quels sont les avertissements de sécurité importants ?

Ne pas ouvrir l'appareil (risque de choc électrique). Ne pas l'exposer à la pluie ou à l'humidité. Utilisez toujours le câble d'alimentation avec mise à la terre pour réduire le bruit et les risques de décharge.

MODE D'EMPLOI KB 300 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

ATTENTION Risques de choc électrique - NE PAS OUVRIR!

ATTENTION Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide d'utilisation.

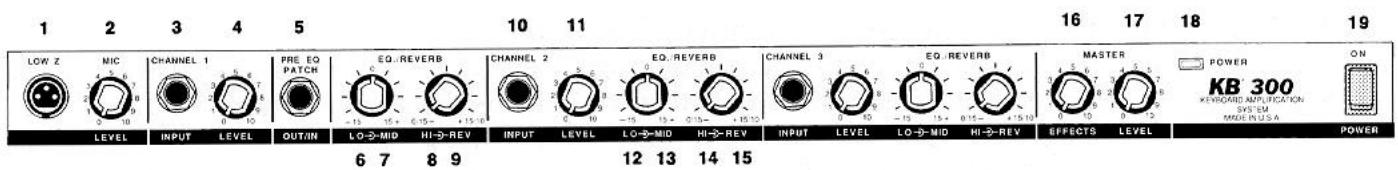

À utiliser avec les microphones à basse impédance ou avec des sources à bas niveau munies d'une fiche XLR mâle.

Contrôle le niveau de volume du canal.

Prise d'entrée jack 14'' (6,35 mm) à très grande bande dynamique. Cette entrée accepte les signaux de niveau très haut générés par les claviers/synthétiseurs ou les signaux de niveau très bas provenant des claviers de pratique ou des claviers domestiques.

Contrôle le niveau de volume du canal.

PRE EQ PATCH (boucle avant égalisation) (5)

Prise jack stéreo (envoi/retour) servant à brancher des appareils d'effets externes. Un câble stéreo blindé de type "bretelle" (en Y) comportant un jack male stéreo 14^ (6,35 mm) d'un côté et deux jacks mono 14^ (6,35 mm) de l'autre côté doit être utilisé (pièce Peavey numéro #0005299). Insérez le câble bien à fond. Le signal d'envoi parvient à l'entrée de l'appareil d'effets par la pointe ("tip") du jack stéreo. Le signal de retour de l'appareil d'effets est reçu par l'anneau ("ring") du jack. Le manchon ("sleeve") sert pour la mise à la terre. Cette prise peut aussi servir de sortie avant égalisation ("Pre EQ") sans déranger le flot du signal dans le reste du système. Pour obtenir cette fonction, utilisez un jack mono 14^ (6,35 mm) et ne l'enforcez qu'au premier cran seulement.

NOTE: Si un jack est enfoncé jusqu'au deuxième cran sans qu'un signal de l'appareil d'effet ne revienne au système, les autres fonctions du préampli seront supprimées.

LOW EQ (égalisation grave) (6)

Réglage de tonalité actif (type passage-bas, ± 15 dB), affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

MID EQ (égalisation moyennes) (7)

Réglage de tonalité actif (correction ±15 dB) servant à ajuster les fréquences de registre moyen.

Réglage de tonalité active (type salle-haut, ±15 dB) contrôlant les fréquences de registre aigu.

REVERB control (réglage de réverbération)

Règle le niveau de la réverbération interne (effet d'écho) du canal et doit être utilisé conjointement avec le réglage "Master Effects".

Prise d'entrée jack 14'' (6,35 mm) à très grande bande dynamique. Cette entrée accepte les signaux de niveau très haut générés par les claviers/synthétiseurs ou les signaux de niveau très bas provenant des claviers de pratique ou des claviers domestiques.

Contrôle le niveau de volume du canal.

LOW EQ (égalisation grave) (12)

Réglage de tonalité actif (type passage-bas, ± 15 dB), affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

MID EQ (égalisation moyennes) (13)

Réglage de tonalité actif (correction ±15 dB) servant à ajuster les fréquences de registre moyen.

Réglage de tonalité active (type salle-haut, ±15 dB) contrôlant les fréquences de registre aigu.

REVERB control (réglage de réverbération) (15)

Règle le niveau de la réverbération interne (effet d'écho) du canal et doit être utilisé conjointement avec le réglage "Master Effects".

NOTE: Les fonctions du canal 3 sont identiques à celles du canal 2.

MASTER Effects (commande d'effets principale) (16)

Règle le niveau global de l'envoi d'effets allant à la réverbération interne. Ce réglage fonctionne conjointement avec les commandes de réverbération de canal ("channel reverb").

MASTER LEVEL Control (commande de niveau principal)

Contrôle le niveau de volume global du système.

POWER LED (DEL témoin de mise sous tension) (18)

S'allume lorsque l'ampli reçoit l'alimentation CA.

POWER SWITCH (interrupteur d'alimentation) (19)

Mettre l'interrupteur en position "On". La lampe témoin rouge (DEL) s'illumine, indiquant que l'appareil est alimenté en courant.

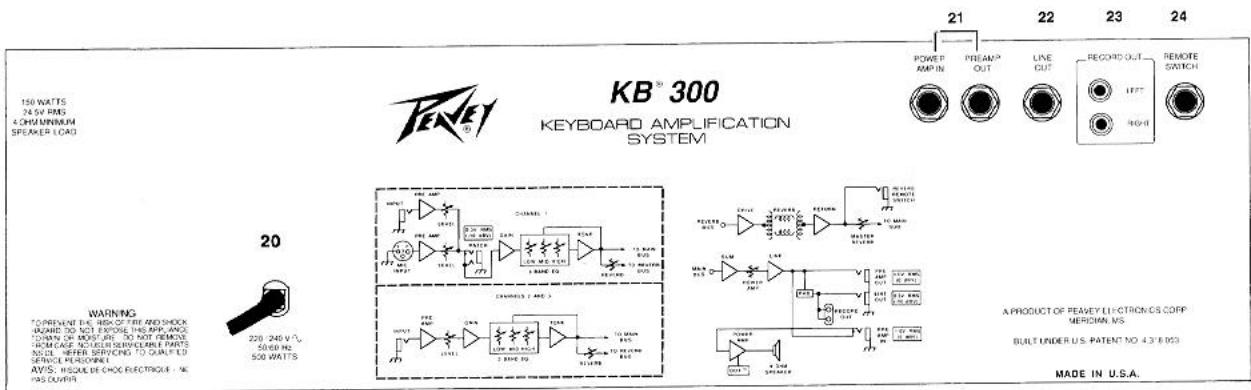

Pour votre sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Ces prises jack de boucle d'effets permettent l'insertion d'un appareil d'effets. Pour relier un appareil d'effets, branchez la sortie du préampli ("Preamp Output") à l'entrée de l'appareil. Branchez ensuite la sortie de l'appareil à l'entrée de l'ampli de puissance ("Power Amp Input"). Des câbles blindés de haute qualité doivent être utilisés pour ces connexions. La sortie "Preamp Output" peut aussi être utilisée pour amener le signal amplifié à une table de mixage, un magnétophone, ou autres. Branchez la sortie du préampli à l'entrée du magnétophone, mélangeur, etc, à l'aide de câbles blindés. Ce branchement n'affecte pas le fonctionnement de l'amplificateur.

NOTE: Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à bien alimenter l'ampli de puissance. L'ampli de puissance possède un interrupteur interne qui débranche le préampli interne.

LINE OUTPUT (sortie ligne) (22)

Dirigez le signal directement à un pupitre de mixage ou d'enregistrement. Une égalisation spéciale est utilisée pour simuler la réponse de haut-parleurs de puissance. Utilisez un câble blanc pour le branchement. Voir la section "Specification".

Prises jacks RCA permettant d'enregistrer directement à partir du signal principal. À ce point, le signal est divisé en deux sorties (gauche et droite).

Prise pour interrupteur à distance (en option). Cet interrupteur sert à activer ou désactiver la réverbération.
