Type de produit	Amplificateur de guitare
Marque	PEAVEY
Modèle	JD 30-T
Puissance de sortie	30 Watts RMS
Alimentation	120 VAC, 60 Hz, 150 W
Impédance de charge minimale	16 ohms
Entrées	1 x jack 6,35 mm (instrument)
Sorties	1 x haut-parleur externe, 1 x envoi d'effets, 1 x retour d'effets, 1 x prise interrupteur à distance
Égalisation	Passive : Aigus, Médiums, Graves
Effets intégrés	Réverbération
Canaux	Lead et Normal, sélectionnables
Commutateurs	Boost, sélecteur de canal
Dimensions (approx.)	45 cm x 40 cm x 25 cm
Poids (approx.)	15 kg
Sécurité	Ne pas ouvrir ; éviter l'humidité ; confier l'entretien à du personnel qualifié
Entretien	Essuyer avec un chiffon sec
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un service agréé

FOIRE AUX QUESTIONS - JD 30-T PEAVEY

Comment mettre l'amplificateur sous tension ?

Utilisez l'interrupteur POWER SWITCH (1) situé sur le panneau avant. Le voyant LED (2) s'allume pour indiquer que l'appareil est sous tension.

Aucun son ne sort de l'ampli, que faire ?

Vérifiez que la guitare est bien branchée à l'entrée INPUT (12) avec un câble de qualité. Assurez-vous que le canal sélectionné (Lead ou Normal) a le volume ou le gain suffisamment relevé. Contrôlez également le réglage POST GAIN (8) pour le canal Lead.

Comment utiliser la réverbération ?

Tournez le bouton REVERB (7) dans le sens horaire pour augmenter l'intensité de l'effet. Vous pouvez également brancher une pédale d'interrupteur au pied sur la prise REMOTE SWITCH (14) pour activer/désactiver la réverbération à distance.

Comment passer du canal Lead au canal Normal ?

Utilisez le sélecteur CHANNEL SELECT SWITCH (10) sur le panneau avant. Pour un contrôle à distance, branchez la pédale optionnelle sur la prise REMOTE SWITCH (14) et assurez-vous que le sélecteur est en position 'In' (Lead).

Puis-je brancher un haut-parleur externe ?

Oui, via la prise EXTERNAL SPEAKER JACK (13). L'impédance totale de l'enceinte externe doit être d'au moins 16 ohms pour ne pas endommager l'amplificateur.

La réverbération ne fonctionne pas, que vérifier ?

Assurez-vous que le bouton REVERB n'est pas à zéro. Si vous utilisez une pédale, vérifiez qu'elle est en position 'On'. En cas de problème persistant, contactez un technicien qualifié.

Comment brancher une pédale d'effets dans la boucle ?

Branchez la sortie de la pédale sur la prise EFFECTS RETURN (3) et l'entrée de la pédale sur la prise EFFECTS SEND (4). Utilisez des câbles blindés de qualité.

Quelles précautions de sécurité dois-je respecter ?

Ne jamais ouvrir le boîtier, car des tensions dangereuses sont présentes à l'intérieur. Évitez l'exposition à la pluie ou à l'humidité. Débranchez l'appareil avant tout nettoyage ou en cas d'orage.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques, solvants ou abrasifs qui pourraient endommager la finition.

Mon ampli chauffe beaucoup, est-ce normal ?

Oui, une certaine chaleur est normale en fonctionnement. Assurez-vous que les grilles de ventilation ne sont pas obstruées et que l'appareil est placé dans un endroit bien aéré.

MODE D'EMPLOI JD 30-T PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION Risques de choc électrique — NE PAS OUVRIR!

ATTENTION Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide d'utilisation.

Veuillez vous référer au "front panel line art" situé dans la section en langue anglaise de ce manuel.

POWER SWITCH (Interrupteur d'alimentation) (1)

Mettre en position "On" pour mettre sous tension.

PILOT LIGHT LED (DEL témoin) (2)

S'allume lorsque l'ampli reçoit l'alimentation CA.

EFFECTS RETURN (Retour d'effets) (3)

Prise d'entrée pour signaux provenant d'appareils externes de traitement de signal ou d'effets.

EFFECTS SEND (Envoi d'effets) (4)

Prise de sortie servant à fournir des signaux à des appareils externes de traitement de signal ou d'effets.

TREBLE, MIDDLE, AND BASS EQ (Égalisation aiguës, moyennes, graves) (5)

Réglages de tonalité passif ajustant respectivement les fréquences aiguës, moyennes et graves.

BOOST SWITCH (6)

Hausse le gain global du système. Abaisser à la position "In" pour activer.

REVERB (Réverbération) (7)

La réverbération es un effet d'écho. Tournez dans le sens du mouvement des aiguilles d'une montre pour augmenter l'intensité de l'effet. L'interrupteur au pied peut contrôler la mise en circuit ou hors circuit ("On/Off").

POST GAIN (8)

Commande le volume général du canal "Lead". Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

PRE GAIN (9)

Contrôle le niveau de volume à l'entrée du canal "Lead".

CHANNEL SELECT SWITCH (Sélecteur de canal) (10)

Permet de sélectionner les canaux "Lead" ou "Normal".

NOTE: La sélection de canal peut aussi s'accomplir à distance à l'aide de la pédale-interrupteur. Pour que la sélection à distance soit possible, le canal doit être en position "In" ("Lead").

NORMAL GAIN (Gain canal Normal) (11)

Contrôle le niveau de volume du canal "Normal".

INPUT (Entrée) (12)

Cette prise d'entrée accepte les signaux de tous les types de micros ("pickups") de guitare. Utilisez toujours un câble blindé de haute qualité pour relier la guitare à l'amplificateur.

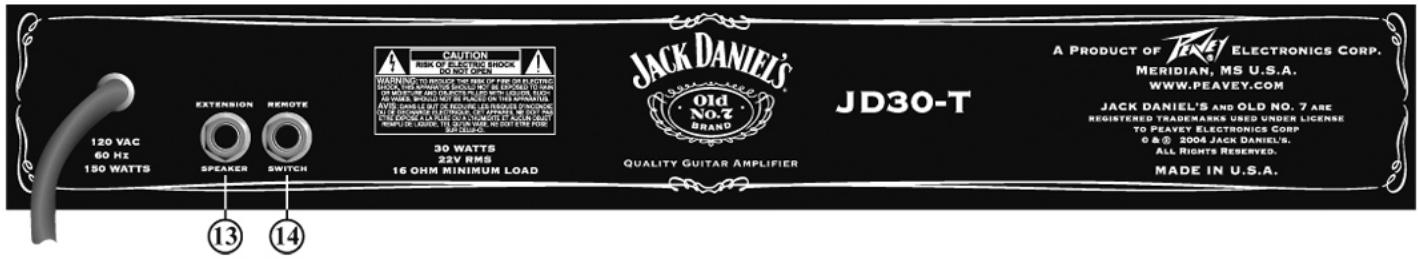

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING TO PRODUCE FOR RIM OF FIRE OR ELECTRIC HALL AS HEAVING ON THE LIME OF CANCER. A PROCESSED IN THE LIME OF DRUM WITH AND CONCEPTS PRIOR WITH LIQUIDUAL RATING. AS WEAT, SHOULD BE REQUIVED. A PROCESSED IN THE LIME OF CANCER. AVG. DANCE OF RECURREN LEVER RESIDE PROVINC. THE LIME OF CANCER. A PROCESSED IN THE LIME OF CANCER. BEANS OR DRUMS. ALL OUT THE RILE AND MEASURE. NO. 2 30 WATTS 22V RMS 16 OHM MINIMUM LOAD JACK DANIEL'S Old No.7 BRAND A PRODUCT OF JACK ELECTRONICS CORP. MERIDIAN, MS U.S.A. WWW.PEAVEY.COM JACK DANIEL'S AND OLD NO. 7 ARE REGISTERED TRADEMARKS USED UNDER LICENSE TO REAVEY ELECTRONICS CORP. © & © 2004 JACK DANIEL'S. ALL RIGHTS RESERVED. MADE IN U.S.A. 120 VAC 60 Hx 150 WATTS 13 14 Extension REMOTE SPEAKER SWITCH QUALITY GUITAR AMPLIFIER

EXTERNAL SPEAKER JACK (13)

Sortie pour branchement d'une enceinte de haut-parleur séparée. L'impédance totale résultante doit être au minimum 16 ohms.

REMOTE SWITCH JACK (Prise pour interrupteur à distance) (14)

Sert à brancher la pédale-interrupteur (en option). L'interrupteur au pied est utilisé pour sélectionner les canaux "Lead" ou "Normal" et mettre la réverbération hors service. Afin d'assurer un bon fonctionnement lors de l'utilisation de l'interrupteur au pied, insérez la fiche à fond jusqu'au second cran (au second clic).
