Type de produit	Processeur d'effets audio
Caractéristiques techniques principales	Deux canaux, 24 bits, 48 kHz, 256 presets d'effets
Alimentation électrique	Adaptateur secteur inclus, 100-240V, 50/60Hz
Dimensions approximatives	482 mm x 44 mm x 200 mm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des équipements audio professionnels
Fonctions principales	Réverbération, délai, modulation, effets de chorus et flanger
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées variable, consulter le fabricant
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Idéal pour les musiciens, les studios d'enregistrement et les performances live

FOIRE AUX QUESTIONS - DUAL DELTAFEX PEAVEY

Comment réinitialiser le PEAVEY DUAL DELTAFEX aux paramètres d'usine ?

Pour réinitialiser le PEAVEY DUAL DELTAFEX, éteignez l'appareil, puis maintenez enfoncé le bouton 'Store' tout en rallumant l'appareil. Continuez à maintenir le bouton jusqu'à ce que l'écran affiche 'Factory Reset'.

Pourquoi le son est-il déformé lorsque j'utilise le PEAVEY DUAL DELTAFEX ?

La déformation du son peut être causée par un niveau de gain trop élevé. Vérifiez les niveaux d'entrée et de sortie, et ajustez-les pour éviter la saturation.

Comment connecter le PEAVEY DUAL DELTAFEX à mon système audio ?

Connectez la sortie de votre instrument ou de votre table de mixage à l'entrée du PEAVEY DUAL DELTAFEX à l'aide d'un câble jack. Ensuite, connectez la sortie du DUAL DELTAFEX à votre amplificateur ou à votre système de sonorisation.

Que faire si l'écran du PEAVEY DUAL DELTAFEX ne s'allume pas ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, l'appareil peut nécessiter une réparation.

Comment sauvegarder mes réglages sur le PEAVEY DUAL DELTAFEX ?

Pour sauvegarder vos réglages, appuyez sur le bouton 'Store', choisissez un emplacement de mémoire, puis appuyez à nouveau sur 'Store' pour enregistrer les réglages actuels.

Le PEAVEY DUAL DELTAFEX fonctionne-t-il avec un ordinateur ?

Oui, le PEAVEY DUAL DELTAFEX peut être utilisé avec un ordinateur en utilisant un câble audio adéquat. Vous pouvez l'intégrer dans votre chaîne audio pour traiter le son de logiciels de production musicale.

Comment changer les effets sur le PEAVEY DUAL DELTAFEX ?

Pour changer les effets, utilisez le bouton 'Effect' pour naviguer à travers les différents effets disponibles. Sélectionnez l'effet souhaité et ajustez les paramètres selon vos préférences.

Que faire si le PEAVEY DUAL DELTAFEX ne répond pas aux commandes ?

Si l'appareil ne répond pas, essayez de le redémarrer. Si le problème persiste, vérifiez si une mise à jour du firmware est disponible ou contactez le support technique de Peavey.

MODE D'EMPLOI DUAL DELTAFEX PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agi.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci. Il est conseillé de déconnecter du secteur libre et leur unité en cas d'absence ou de durée prolongée sans utilisation.
13. Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
14. Ne déconnectez jamais la prise de terre de votre unité.
15. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
16. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'audition. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'audition après une exposition à une forte puissance sonore pendant une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par Jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ ces instructions!

Processeur d'effets digital

Félicitations pour votre achat du processeur d'effets Peavey Dual DeltaFex. Désormais vous disposez de deux générateurs d'effets programmables pouvant être utilisés sous quatre configurations différentes. Chaque moteur dispose de seize types d'effets programmables faisant du Dual DeltaFex un outil polyvalent aussi bien en sonorisation qu'en studio ou alors pour le simple traitement d'un instrument.

PRECAUTION: N' utiliser que le transformateur d'alimentation de 16.5V fourni d'origine. Si le transformateur original doit être remplaced, consultez votre revendeur ou l'usine Peavey pour un remplacement ajustat. Un défaut d'utilisation du système d'alimentation peut entrainer l'inflammation, l'électrocution, des dommages majorés aux circuits, une baisse des performances ou un non fonctionnement total.

• Interface intuitive pour rappel, édition et stockage des préreglages.
• 200 préreglages (100 utilisateurs/ 100 usine)
• Processeur et convertisseurs 24-bit
• 16 types d'effets incluant réverbérations, delays, modulations, distortion, karaoke, etc.
• Double processeur pouvant fonctionner en série, parallèle, double mono ou somme mono
• Quatre ajustements par effet (mix, paramètre1, paramètre2, niveau)
• Prise Footswitch pour l'effet Defeat, ou changement de la vitesse de l'effet Rotary

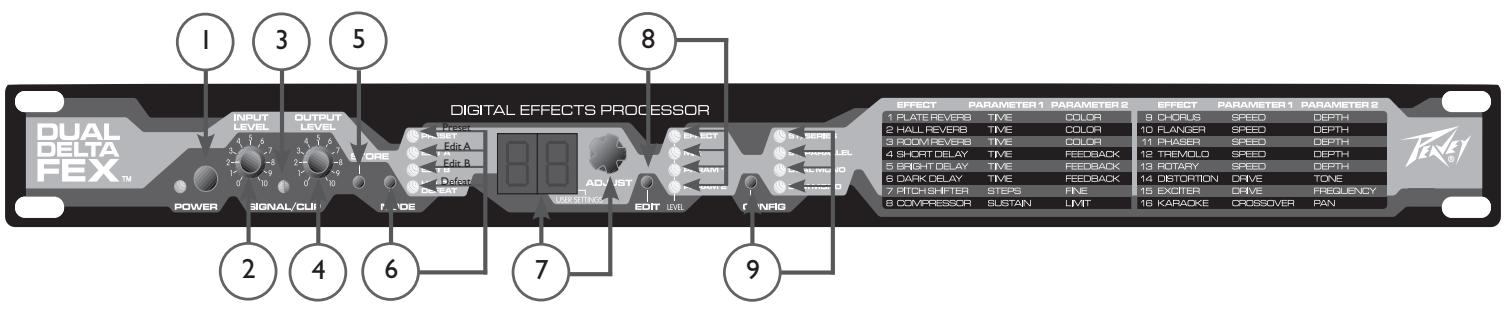

Bouton power / LED (1)

En appuyant sur ce bouton, l'alimentation et la LED fonctionnent.

Contrôle du niveau d'entrée (2)

Ce potentiomètre booste ou atténue le signal entrant (gauche et droite). Régler ce potentiomètre de manière à ce que la LED de clip s'illumine en rouge que pour les niveaux de signaux extrêmes.

LED de clip du signal (3)

Cette LED s'illuminera en vert à chaque fois que le signal atteint 18 dB en dessous du mode d'écrêtage et en rouge à 3 dB en dessous.

Contrôle du niveau de sortie (4)

Ce potentiomètre contrôle le volume de sortie. (droite gauche)

Bouton store (5)

Ce bouton permet d'entrée dans le mode stockage ce qui vous permit de stocker les paramétrages d'effets en cours. Une destination (oo.-99) peut être sélectionée et un deuxième pression permettra de stocker les données. (Si vous appuyez sur un des autres boutons au lieu d'appuyer une seconde fois sur store vous sortirrez du mode stockage)

Bouton mode /leds (6)

La pression sur le bouton Mode fait défiler l'illumination sur les différentes LEDs pour chaque mode (Preset, Edit A, Edit B). En l'enfonçant plus d'une seconde, vous actionnerez le mode Defeat. Si vous reappruyez une fois, vous sortez de ce mode.

Affichage numérique / molette programmes (7)

Ceci est l'outil principal pour l'édition. Cette molette permet d'éditer le paramètre affiché à l'écran et indiqué par les petites LEDs.

Lors des modes Edit A ou Edit B, l’une des LEDs (ou toutes les 4) s’illuminera, indiquant lequel des paramètres est actif pour l’édition. Elles seront toutes éteintes si vous n’êtes pas en mode édition. (Lorsqu’elles sont toutes illuminées, vous pourrez editor le niveau de sortie pour l’effet A ou B.)

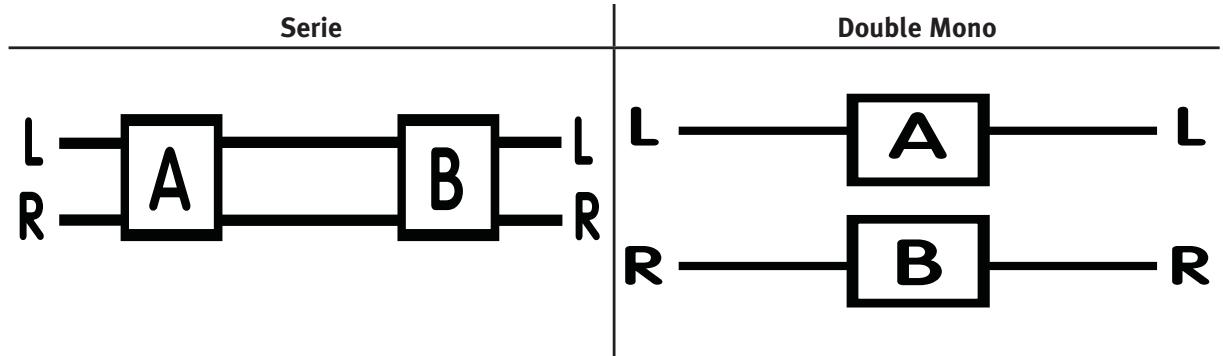

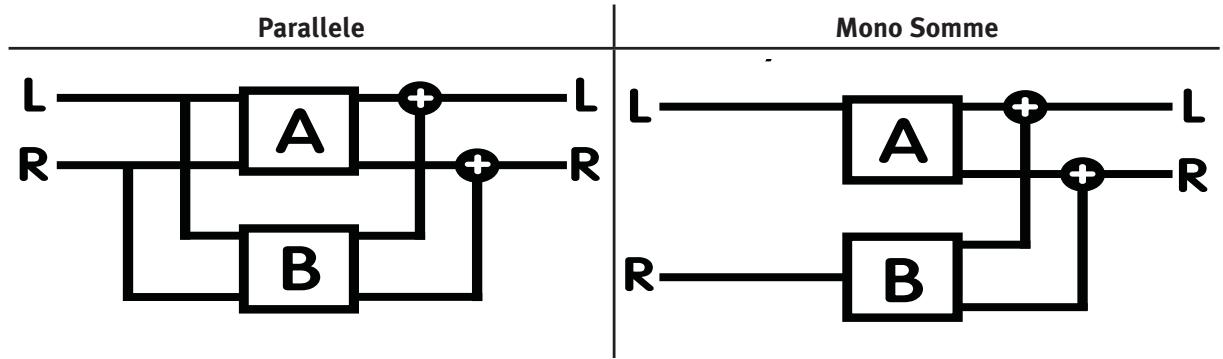

Bouton configuration /LEDs (9)

Ces LEDs indiquent l'itinéraire des deux processeurs d'effets pour le preset en cours - série, parallèle, double mono ou mono somme. Utilisez le bouton pour établir votre choix.

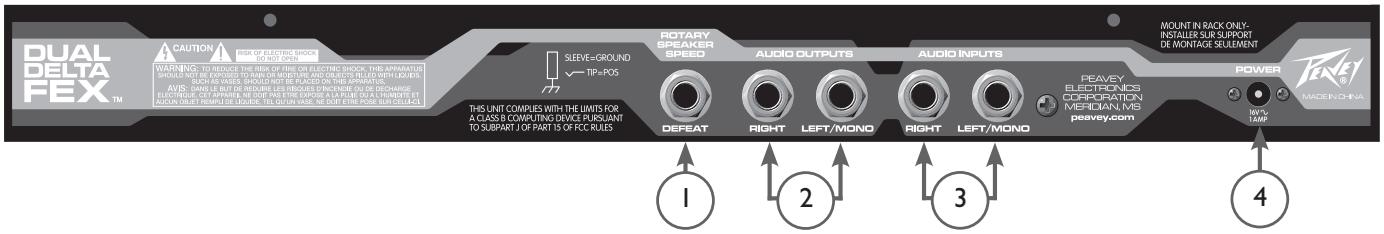

Vitesse haut-parleur rotatif /defeat (1)

Un pédalier mono vous permettra le changement de la vitesse de l'effet rotation de haut-parleur ou alors la mise en marche ou interruption du traitement de signal. La polarité du pédalier de commande sera reconfigurée à l'allumage pour vous permettre les actions d'ouverture ou de coupure du traitement sans aucun paramétrage global particulier (assurez-vous tout simplement que le footswitch soit correctement branché lorsque vous allumez votre unité).

Sorties audio (2)

Ce sont des sorties Droite et Gauche / Mono de niveau équilibré. Sans la connexion du côté droit, la prise de gauche alimentera les deux côtés.

Entres audio (3)

Ce sont les entrées Droite et Gauche/Mono de niveau équilibré. Sans la connexion du côté droit, la prise de gauche alimentera les deux côtés.

Alimentation (4)

Entrée réservée pour le transformateur 16 Volts 1.1.

NOTE: Veuillez utiliser uniquement le modèle Peavey #7090066O DV-1611A

Mode de rappel de préréglage:

Ceci est le mode par défaut à l'allumage. Le LED de preset clignote et l'écran d'affichage vous montrera le numéro de preset. La molette de sélection vous permettra de faire défilier les différents preset. Positionnez le bouton Select Mode sur « Preset » pour afficher le mode preset quel que soit la situation.

Les presetts utilisateurs oo.-99. apparaitront en premier (avec le point decimal allumé) alors que les presetdsusine oo-99 seront presentes à la suite (sans le point decimal).

Note: L'unité peut être réinitialisée aux réglages d'usine en appuyant simultanément sur les boutons STORE et MODE à l'allumage du multi-effet. Ceci copiera les preset d'usines sur les preset users, et seront initialisés tous les paramétrages globals aux valeurs par défaut (comme les bypass ou mute). Vous verrez affiché « in » sur l'écran pendant quelques secondes le temps que l'unité restaque les réglages par défaut.

Un preset est composé de la façon suivante : Paramétrages des deux processeurs (type d'effet, mixage, paramètres 1 et 2, niveau) et configuration (routing).

Mode store:

Appuyer sur le bouton store pour activer ce mode. Le numéro de destination clignotera. Si vous êtes sur un preset utilisateur, la destination sera sur ce même preset. Si vous êtes sur un preset d'usine la destination sera sur ce même numéro de preset mais dans la banque des preset utilisateurs. Dans ce cas, vous avez trois options possibles:

1. Appuyer sur le bouton store une fois de plus pour stocker sur la destination en cours.
2. Utiliser la roue de défilé pour désigner une destination différente.
3. Appuyez sur n'importe quel autre bouton pour quitter le mode de stockage.

Mode édition:

Appuyez sur le bouton select pour entrer dans le mode d’édition A ou B. (Raccourci : En appuyant sur le bouton Edit pendant le mode preset vous accéderez directement au mode d’édition A.) Une des quatre LEDs s’illuminera à droite de l’écran. Une fois dans le mode d’édition le bouton edit vous permettra de faire défiler les paramètres d’édition (si l’effet n’est pas désactivé) : les quatre figurant à droite des LEDs et toutes les LEDs allumées indiquent les niveaux des effets A ou B. À chaque arrêt l’écran d’affichage indiquera la valeur et la molette vous permettra son édition.

Le paramètre en cours d'édition est indiqué sur la ligne correspondante à la LED Mode sur les tableaux de droite block A ou B.

Le bouton config permet de faire défiler les différentes configurations (voir page 35), qui contrôlent la manière dont les effets A ou B sont routés entre les entrées et sorties pour le preset en cours. Par convention, il est préférible d'éditer cette configuration avant de paramétrer les effets, car à l'inverse ceci peut affecter la sonorité du traitement général - niveau du mix, profondeur, etc.

Mode défaut:

Ce mode peut être accédé par l'usage d'un footswitch branché sur la prise defeat à l'arrière de l'unité. Il peut également être actionné en appuyant sur la touche mode pendant une seconde.

Le mode defeat peut s'enclencher par une autre pression sur le footswitch ou une pression normale sur le sélecteur de mode.

L'affichage indiquera « by » en mode bypass et « mu » en mode mute. Pour changer le mode utilisé, appuyer sur la touche Config pour passer de l'un à l'autre pendant le mode Defeat. Ceci est un réglage global que l'unité pourrait retenir à la prochaine mise hors-tension.

La molette de sélection peut être utilisée pour changer de preset pendant le mode Defeat. Vous pourrez voir le numéro de preset s'afficher en alternance avec l'affichage des positions « by » et « mu ». Le preset sélectionné sera inaudible ; cela dit, une fois le mode defeat désactivé, vous l'entendrez immédiatement.

Mode bypass:

Lors de ce mode, l'entrée gauche sera routed à la sortie gauche ainsi que l'entrée droite sera routed à la sortie droite (les potentiomètres de niveau d'entrée ou de sorties resteront actifs—ceci n'est pas un branchement matériel mais une déconnexion virtuelle). Utiliser ce mode lorsque l'unité est connectée sur une boucle de série de type boucle d'effet pour un amplificateur de guitare, entre un amplificateur et un mixeur, etc.

Mode mute:

Pendant ce mode, les sorties seront mutées. Utilisez ce mode lorsque l'unité est en boucle parallèle comme sur un auxiliaire d'envoi sur un mixeur. Si il est utilisé en série avec un instrument ou comme un canal d'insert, ici déconnectera le canal.

Conseil d'édition: Choisir le mode bypass ou mute avant d'editor les preset. Les paramètres de mixage par défaut seront 99 (100%) en mode Mute—ceci économise le temps passé à effectuer à nouveau les réglages.

Ceci est le type d'effet en cours employé par le processeur. Les 16 types sont listés sur le panneau avant. Vous pouvez également éditer en dessous de 1 pour arrêter le processeur (indiqué par « -- »). Vous pouvez assigner n'importe quel effet à chaque processeur ou alors le même effet pour les deux.

La plupart des effets (tous excepté le compresseur et le tremolo) ont un contrôle wet et dry (ajustable lorsque le LED mix s'illumine). Oo est la valeur maximale du dry et 99 est la valeur maximale du wet. Lorsque vous utilisez un envoi auxiliaire (en sonorisation ou studio), régler le mix sur 99 pour obtenir un « effet total » de manière à alimenter le signal de return auxiliaire ou canal concerné. Lorsque vous l'utilisez dans une boucle d'effet d'un amplificateur de guitare, augmenter le niveau de mix de 0 à 50 permettra une bonne audibilité de l'effet tout en conservant pleinement le signal de base (dry).

Tous les effets ont un niveau de sortie qui est ajustable lorsque les quatre LEDs Edit sont illuminées. En mode parallèle, il est préférible d'équilibrer les sorties. En série, le niveau de sortie du processeur B est un niveau de preset basique, alors que le niveau du processeur A peut servir à contrôler le niveau envoyé dans le processeur B.

La gamme du niveau de sortie est :

0-99—0-100% (20% enregistreur audio)

b1-b6-- élévé de 1dB-dB

Paramètres 1 et 2:

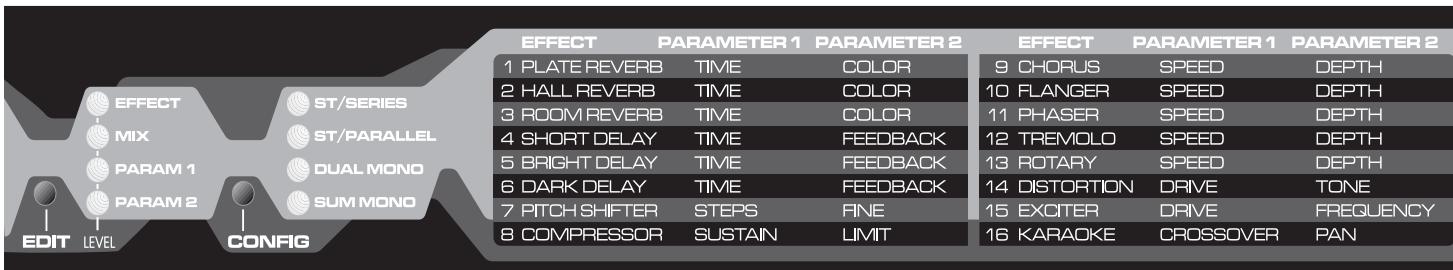

Les noms de ces paramètres sont listés sur la face avant de l'unité pour une utilisation pratique. La description correspondante de chaque type d'effet figure ci-dessous.

Ces effets simulant différentes résonances d'espaces en créent des couches d'échos plus ou moins denses. Plate est une réverbération électronique populaire, alors que Hall et Room sont conçus pour simuler ces environnements.

Paramètre 1 (Time)-- Temps de réverbération- de 1 seconde jusqu'à 10 secondes. Il y a des intervales de demi-seconde au plus bas niveau de gamme, et des intervalles de 1 seconde pour le reste.

Paramètre 2 (Color)-- Ceci permet un moyen de modifier la couleur du son de la réverbération par un filtrage de type passe-haut. Les réglages (en kHz) sont 1, 2, 4, 8, et "br" pour brillant, ce qui désactive le filtrage.

EFFECT	PARAMETER1	PARAMETER2	EFFECT	PARAMETER1	PARAMETER2
1. PLATE REVERB	TIME	COLOR	9. CHORUS	SPEED	DEPTH
2. HALL REVERB	TIME	COLOR	10 FLANGER	SPEED	DEPTH
3. ROOM REVERB	TIME	COLOR	11 PHASER	SPEED	DEPTH
4. SHORT DELAY	TIME	FEEDBACK	12 TREMOLO	SPEED	DEPTH
5. BRIGHT DELAY	TIME	FEEDBACK	13 ROTARY	SPEED	DEPTH
6. DARK DELAY	TIME	FEEDBACK	14 DISTORTION	DRIVE	TONE
7. PITCH SHIFTER	STEPS	FINE	15 EXCITER	DRIVE	FREQUENCY
8. COMPRESSOR	SUSTAIN	LIMIT	16 KARAOKE	CROSSOVER	PAN

6 Dark delay

L'effet lié créé des échos discrets. Le délai court (Short) peut être utilisé pour accorder avec précision un allongement court ou extrêmement court et mixé par le dry pour une combinaison d'effets filtrés (déformation). Le « Bright Delay » est un délai plus long. Le « Dark delay » est également plus long mais il coupe de manière significative le niveau des aigus du signal original pour simuler un son vintage et les anciennes unités d'écho analogiques.

Paramètre 1 (Time) — Temps de retard de 1 à 99ms pour le « Short delay » et, de 10 ms à 1.4 secondes sur les déliés « Bright » et « Dark »

Pour les délais « Bright » et « Dark », vous pourrez choisir sur l'écran:

10-90 -10-90ms

10.-99. -100-990ms (représenter un o à la droite du point décimal)

0.0.-4.1. -1.00-1.41s (représenter un 1 à la gauche du point décimal)

Paramètre 2 (Feedback) - Le niveau de décalage de sortie étant renvoyé à l'entrée retardée, permet davantage de répétitions des échos. La gamme est de 0 à 99%.

7 Pitch shifter

Cet effet pourra être utilisé avec le Wet au maximum (mix=99) pour transposer l'instrument une demi octave en dessous ou plus, ou mixer avec le signal d'origine Dry pour créer une harmonie (utilisant les octaves) ou une dissonnance en utilisant le paramètre (Fine).

Paramètre 1 (Steps) – Ceci règle la course du changement par semi-tons. La gamme est +/ -12.

Paramètre 2 (Fine) – Ceci affinera l'accordage de la hauteur entre chaque semi-ton. Il est utile quand Steps est sur 0 et mixé avec le son d'origine pour un effet désaccordé. La gamme est +/ -9.

Conseil: En utilisant deux "Shift Pitcher" en parallèle, il peut être utile de mixer les deux avec le wet au maximum et les mêmes valeurs de "Step" en désaccordant légèrement pour donner de l'épaisseur au signal.

8 Compressor

L'effet compresseur permet de réduire les signaux trop élevés et il permet d'augmenter les signaux trop faibles. Le résultat permet un meilleur volume de sortie et une augmentation du sustain.

Paramètre 1 (Sustain) – Ceci détermine le niveau maximum que le compresseur va utiliser pour amplifier le signal en dessus du niveau de limite. Il peut être considéré comme un processeur de contrôle du signal. La gamme s'étend de 0 à 6.

Paramètre 2 (Limit) – Ceci détermine le niveau maximum que le compresseur va autoriser en sortie. Les niveaux inférieurs seront compressés davantage. (ceci qui peut agrémenter le niveau de sortie). La gamme est de 0% à 99%.

12 Tremolo

Ce sont les effets de modulation classiques. Le chorus module un début croissant de droite et gauche pour créer un dédoublement désaccordé. Le flanger utilise un delay court et un feedback pour créer une modulation de filtres combinés. Le phaser utilise des filtres multifréquences pour créer différents types de balayage de filtres combinés. L'effet trémolo est une modulation d'amplitude plus traditionnelle.

Paramètre 1 (Speed) - Taux de modulation, 0 - 99%

Paramètre 2 (Depth) - Intensité (largeur) de la modulation, 0 - 99%.

13 Rotary

Cet effet simule une enceinte rotative comprenant un haut-parleur de deux voies populaire chez les organistes (mais très utile pour les guitares ou autres signaux). Le signal est séparé entre les graves et les aigues pour moduler séparément à une vitesse légèrement différente.

Paramètre 1 (Speed) – Le taux de modulation est de 0-99 %. Une pression sur le footswitch vous permettra de basculer entre deux vitesses, et vous pouvez régler celles-ci en lent ou rapide à votre guise. (Une de ces vitesses sera affichée avec le point décimal et l'autre sans le point décimal). L'effet rotatif élèvera la vitesse entre ces deux valeurs comme pour un vrai haut-parleur rotatif.

Si vous voulez que le footswitch soit toujours actif pour le mode Defeat, regalez les deux vitesses sur “of” pour off et l'unité activera le mode defeat au lieu de basculer la vitesse. (Lorsque vous editez le Rotary, une pression sur le footswitch fera toujours basculer la vitesse).

Paramètre 2 (Depth) - Intensité (largeur) de modulation, 0-99%.

14 Distortion

L'effet distortion se compose d'une saturation digitale suivie d'une section de tonalité, puis un simulateur de haut-parleur pour un système pleine-gamma (ceci enlève une bonne partie des hautes fréquences qui ne peuvent être restituées par la plus-part des enceintes pour guitares). Cet effet propose un système de mixage que vous ne pourrez obtenir avec la plupart des unités de distortion habituelles.

Conseil : Expérimentez en faisant marcher le dry pour regagner de la définition pour certaines notes.

Paramètre 1 (Drive) – Ceci est le niveau de gain, ou le niveau de distortion. La gamme s'étend de "off", 0 à 10 (choisir "off" pour couper la distortion et utiliser le simulateur de haut-parleur de manière individuelle).

Paramètre 2 (Tone) – Ceci coupe les fréquences les plus hautes lorsque vous le fermez, comme un potentielomètre de tonalité sur une pédale de distortion. La gamme s'étend de 0 à -99 (sans simulation de haut-parleur) puis, de 0. à -99. (simulateur de cabinet).

EFFECT	PARAMETER 1	PARAMETER 2	EFFECT	PARAMETER 1	PARAMETER 2
1 PLATE REVERB	TIME	COLOR	9 CHORUS	SPEED	DEPTH
2 HALL REVERB	TIME	COLOR	10 FLANGER	SPEED	DEPTH
3 ROOM REVERB	TIME	COLOR	11 PHASER	SPEED	DEPTH
4 SHORT DELAY	TIME	FEEDBACK	12 TREMOLO	SPEED	DEPTH
5 BRIGHT DELAY	TIME	FEEDBACK	13 ROTARY	SPEED	DEPTH
6 DARK DELAY	TIME	FEEDBACK	14 DISTORTION	DRIVE	TONE
7 PITCH SHIFTER	STEPS	FINE	15 EXCITER	DRIVE	FREQUENCY
8 COMPRESSOR	SUSTAIN	LIMIT	16 KARAOKE	CROSSOVER	PAN

15 Exciter

L'effet Exiter ajoute de l'harmonique comme un embellisseur du signal d'origine. Son usage courant consiste à ajouter de la brillance aux voies, guitares acoustiques, etc.

Paramètre 1 (Drive) – Le niveau de gain de cet effet est de 0 à 99%, plus le niveau est élevé, plus vous obtiendrez de l'harmonique.

Paramètre 2 (Frequency) – Ce contrôle de fréquence d'un titre passé bas précédent l'embellisseur permet à ce dernier de générer des harmoniques sur les plus hautes fréquences.

16 Karaoke

Cet effet permet de couper les voies en annulant le signal (sous le point de croisement) ce qui est coupé au centre du mixage stéréo. Les voies principales sont souvent mixées de cette manière en comparaison avec les instruments qui sont souvent mixés en arrêté plan ou en d'autres termes du mixage stéréo. Les voies mixées au centre ont souvent des ajouts d'effets stéréo, ainsi, dans le pire des cas, vous pourrez entendre ces effets.

Note: Du fait de la nature de cet effet, il pourrait fonctionner correctement uniquement sous les circonstances suivantes.

• Processeur A en mode série (usage typique), ou de même pour le B si le processeur est éteint.
• Processeur A ou B en mode parallèle avec l'un des deux sera (off)

Paramètre 1 (Crossover) – Les fréquences en dessous de ce point ne seront pas annulées. Les basses et le pied de la grossse caisse étant généralement mixées au centre, et le but est de conserver leur audibilité. Augmentez le pour obtenir plus de basses, et le baisser pour annuler les voies graves. La gamme s'étend de 100 à 190 Hz (l'écran affiche 0. o.-9. o.).

Paramètre 2 (Pan) – Ceci contrôle la balance entre la gauche et la droite du mixage (partie aiguë après le crossover). Ceci pourrait pour limiter l'annulation si désiré ou alors augmenter le taux cette dernière dans le cas ou les voies seraient légèrement mixées en stéréo (au cas ou le signal de droite et de gauche ne serait pas tout à fait au même niveau). La gamme est + / - 9 (0 par défaut).

Conseil: Ce qui arrive lorsque vous conduisez un signal mono à travers cet effet? Il agit comme un nettoyeur de fréquence Médium très efficace. Ceci pourra être utilisé pour augmenter les fréquences basses et déplacer le niveau du point de crossover permettra d'augmenter les médiums. Il y a toujours une légère perte substantielle de volume mais le niveau d'entrée peut être augmenté de 6 dB, et en série, l'autre block d'effet pourra aider à combler davantage si désiré. Les preset d'usine 71 et 81 utilisent l'effet karaoke pour réduire les médiums d'un signal de guitare.

La page suivantemontre le shema pour les 100 presets d'usine. Ces presetssont tousjardisponibles suroo-99 sansle point decimal, et en cas de reinitialisation il seront replacés sur les presetutilisateur.

Les preset de oo à 49 sont étudiés pour les envois auxiliaires des consoles de mixage et pour les bouches d'effet parallètes (dans ce cas le signal audio du Dual Delta Fex® s'ajoute au signal de départ). Tous les réglages du mixage seront au maximum. Il sont normalement utilisés avec le mode defeat en mode "mute".

Les Presets de 50 à 99 sont étudiés pour des applications en série (boucle d'effet série pour un amplificateur de guitare, entre une guitare et un amplificateur, entre un platine de CD et un mixeur, etc). Les paramètres de mixage sont généralement réglés pour que le son d'origine traverse le processeur et ce dernier applique l'effet. Ces presets sont habituellement utilisés avec le mode defeat réglé sur Bypass.

Notation des configurations : série + parallèle double mono / somme mono oo-49 - Effets parallèles (envoi aux mixeur, boucle d'effet parallèle.) utilise le mode mute pour actionner le défaut avec un footswitch

Réverbérations	Délais	Ambiances	Embellisseurs	Combinaisons
oo Normal Plate	10 Court	20 Délai clair→Hall	30 Exciteur	40 Plate→Chorus (Chorused reverb tail)
o1 Longue plate	11 Court avec retard	21 Délai court→Plate	31 Distortion	41 Hall→Phaser
o2 Hall normal	12 Court clair écho	22 DélaiASFMORE+plate	32 Chorus	42 Exciter→Plate
o3 Hall long	13 Clair écho moyen	23 Délai court + room	33 Chorus + Chorus	43 Désaccordeur + Chorus
o4 Pièce	14 Clair écho long	24 Délai clair | Hall	34 Flanger	44 Distortion→Délai clair
o5 Plate avec préretard de 100ms	15 Sombre écho court	25 DélaiASFMORE| Plate	35 Phaser	45 Chorus | Plate
o6 Hall avec préretard de 250ms	16 Sombre écho moyen	26 Délai court | room	36 transposition d'octave (désaccordeur)	46 Exciter | Room
o7 Pièce gauche/ Plate droite	17 Sombre écho long	27 Délai clair long	37 Rotary + Chorus	47 Rotary | Hall
o8 Pièce gauchelPlate droite	18 Court gauche/ Sombredroite	28 DélaiASFMORE/ Plate	38 Exciter | Chorus	48 Transposeur/Plate
o9 Plate + Hall	19 Clair gauche | Sombredroite	29 Délai court / Pièce	39 Chorus/Flanger	49 Embellisseur/Hall

50-99 - Effet mode série (boucle d'effet en série pour un amplificateur de guitare, entre une guitare et un amplificateur, entre un platine de CD et un mixeur, etc)

Modulation	Effet de série	Preamp	Preamp direct	Pedal Steel
50 Chorus	60 Réverbénation plate	70 Compresseur	80 Simulateur d'enceinte	90 Réverbénation plate
51 Chorus + Chorus	61 DélaiASF	71 Distortion→Karaoké	81 Distortion→Karaoké	91 Délai→pièce
52 Chorus + Transposeur	62 DélaiASFPlate	72 Compresseur→Distortion	82 Compresseur→distortion	92 Rotary→Pièce
53 Flanger	63 Délai court + pièce	73 Distortion→Plate	83 Distortion→Plate	93 Chorus→Plate
54 Flanger + Chorus	64 Délai clair→Hall	74 Distortion→Délaisombat	84 Distortion→Délaisombat	94 Distortion→Délaisombat
55 Phaser	65 Transposeur + Transposeur	75 Distortion→Chorus	85 Distortion→Chorus	Karaoke (eliminateur de voix)
56 Tremolo	66 Tremolo→Hall	76 Distortion→Phaser	86 Distortion→Phaser	95 Karaoke 2notes en dessous
57 Phaser→Tremolo	67 Transposeur	77 Distortion→Tremolo	87 Distortion→Tremolo	96 Karaoke 1 note en dessous
58 Rotary	68 Rotary→Plate	78 Distortion→Rotary	88 Distortion→Rotary	97 Karaoke
59 Rotary + Chorus	69 Phaser→DelayASF	79 Distortion→Transposeur	89 Distortion→Transposeur	98 Karaoke 1 note en dessus
				99 Karaoke 2 note en dessus

Processeur d'effets digital

Réponse en fréquence:

20 Hz - 20 kHz

Indication du clip à 3 dB avant l'écrêtage

Presets:

100 usine / 100 utilisateurs

Alimentation:

Transformateur Externe 16 VAC, 1.1

(Peavey #70900660)

Dimensions:

4.44cm H x 48.26cm L x 20.32 cm P

Poids:

2.8kg avec l'alimentation 2.3kg sans l'alimentation
