DUAL DELTAFEX - Multiefectos para guitarra PEAVEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Procesador de efectos de audio
Características técnicas principales	Dos canales, 24 bits, 48 kHz, 256 presets de efectos
Alimentación eléctrica	Adaptador de corriente incluido, 100-240V, 50/60Hz
Dimensiones aproximadas	482 mm x 44 mm x 200 mm
Peso	1,5 kg
Compatibilidades	Compatible con la mayoría de los equipos de audio profesionales
Funciones principales	Reverberación, retardo, modulación, efectos de chorus y flanger
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto variable, consultar al fabricante
Seguridad	No exponer a la humedad, utilizar sobre una superficie estable
Información general	Ideal para músicos, estudios de grabación y actuaciones en vivo

Preguntas frecuentes - DUAL DELTAFEX PEAVEY

¿Cómo restablecer el PEAVEY DUAL DELTAFEX a los ajustes de fábrica?

Para restablecer el PEAVEY DUAL DELTAFEX, apague el dispositivo y mantenga presionado el botón 'Store' mientras vuelve a encender el dispositivo. Siga manteniendo el botón hasta que la pantalla muestre 'Factory Reset'.

¿Por qué el sonido está distorsionado cuando uso el PEAVEY DUAL DELTAFEX?

La distorsión del sonido puede ser causada por un nivel de ganancia demasiado alto. Verifique los niveles de entrada y salida, y ajústelos para evitar la saturación.

¿Cómo conectar el PEAVEY DUAL DELTAFEX a mi sistema de audio?

Conecte la salida de su instrumento o de su mesa de mezclas a la entrada del PEAVEY DUAL DELTAFEX usando un cable jack. Luego, conecte la salida del DUAL DELTAFEX a su amplificador o a su sistema de sonorización.

¿Qué hacer si la pantalla del PEAVEY DUAL DELTAFEX no se enciende?

Verifique si el dispositivo está correctamente alimentado. Asegúrese de que el cable de alimentación esté bien conectado y que el enchufe funcione. Si el problema persiste, el dispositivo puede necesitar reparación.

¿Cómo guardar mis ajustes en el PEAVEY DUAL DELTAFEX?

Para guardar sus ajustes, presione el botón 'Store', elija una ubicación de memoria y luego presione nuevamente 'Store' para guardar los ajustes actuales.

¿El PEAVEY DUAL DELTAFEX funciona con una computadora?

Sí, el PEAVEY DUAL DELTAFEX se puede usar con una computadora utilizando un cable de audio adecuado. Puede integrarlo en su cadena de audio para procesar el sonido de software de producción musical.

¿Cómo cambiar los efectos en el PEAVEY DUAL DELTAFEX?

Para cambiar los efectos, use el botón 'Effect' para navegar a través de los diferentes efectos disponibles. Seleccione el efecto deseado y ajuste los parámetros según sus preferencias.

¿Qué hacer si el PEAVEY DUAL DELTAFEX no responde a los comandos?

Si el dispositivo no responde, intente reiniciarlo. Si el problema persiste, verifique si hay una actualización de firmware disponible o contacte al soporte técnico de Peavey.

MANUAL DE USUARIO DUAL DELTAFEX PEAVEY

Este Trickbone tiene el proposto, de alertar al usuario de la presencia de " (voltaje) peligioso" sin aislamento bajo de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.

Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.

PRECAUCION: Riesgo de descarga electrica iNO ABRIR!

PRECAUCION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo. Deje todo mantenimiento en manos del personal的技术icoequalido.

ADVERTENCIA: Para prevenir如何去phonico o riesgo de incendios, este aparato no se debe exponer a la lluvia o a la humedad. Los objetivos llenos de liquidos, como los floreros, no se deben colocar encima de este aparato. Antes de usar este aparato, lea la guia de funciona para otheras advertencias.

CUIDADO: Cuando use produits electrónicos, deben tener precauiones tíbasicas, incluyendo las siguientes:

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Haga caso de todos los consejos.
4. Siga todas las instrucciones.
5. No使用者 aparato cerca del agua.
6. Limpiar solamente con una tela seca.
7. No bloquearacular de las salidas de ventilacion.Instalar de acuero a las instrucciones del fabricante.
8. No instalar circa de ninguna fuente de calor como radiadores, estufas, hornos uculos aparatos (incluyendo amplificadores) que produzcan calor.
9. No retire la patilla protectora del enchufe polarizzato o de tipo "a Tierra". Un enchufe polarizzato tiene dos+puntas, una de ellas más ancha que la other. Un enchufe de tipo "a Tierra"iene dos+puntas y una tercera "a Tierra". La punta ancha (la tercera) se proportionscna para su seguridad. Si el enchufe proportionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto.
10. Proteja el cable de alimentacion para que no sea pisado o pinchado, particularmente en los enchufes, huecos, y los+puntos que salen del aparato.
11. Usar solamente añadidos/ accesos proportionsados por el fabricante.
12. Usar solamente un carro, pie, típode, o soporte especialico por el fabricante, o vendido+junto al aparato. Cuando se use un carro, tengacuidado al mover el conjunto carro/aparato para evitar que se dañen un vuelco. No suspenda esta caja de ninguna manera.
13. Desenchufe este aparato durante tormentas o cuando no sea uso durante largos periodos de tiempo.
    Paraequalierreparacion,acudaapersonalde serviceculificado.Se requierenreparacionescuandoelaparatohaidanado dealguna manera,coomuchoelcablede alimentacion o elenchufe sehan dañado,algunliquido haidederramado oalgun objectohacaido dentrolde aparato,elaparato hasido expuestoa la lluvia ola humedad,nofunciona demanera normal,oha sufridouna caida.
14. Nunca retire la patilla de Tierra. Escribanos para Obtener nuestro folleto gratis "Shock Hazard and Grounding" ("Peligro de Electrocución y Toma a Tierra"). Conecte el aparato solo a una fuente de alimentacion del tipo marcado al bajo del cable de alimentacion.
15. Si este producto va a ser enracado con más equipo, use uno tipo de apoyo trasero.
16. Not a para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe, proceda de la?siguiente manera:

a) El cable de color verde y azulDebe ser connectado al terminal que está marcado con la leyra E, el símbolo de Tierra (earth), coloreado en verde o en verde yamarillo.
b) El cable coloreado en azulDebe ser connectado al terminal que está marcado con la letra N o el color negro.
c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.

1. Este aparato eletrico no debe ser sometido a ningun tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contenga liquidos, como vasos, sobre el aparato.
2. La exposión a altos niveles de ruido suece causar una perdida permanente en la audicción. La susceptibidad a la perdida de audicción provocada por el ruido varia según la persona, pero casi todo el mundo perderá algo de audicción si se expone a un nivel de ruido suficientamente intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguidad del Governorio de los Estados Unidos (OSHA) ha especificado las siguientes exposiones al ruido permisibles:

Duración por Día en Horas
Nivel de Sonido dBA, Respuesta Lenta

8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ o menos	115

De acuerdo al OSHA, qualquer exposacion que exceeda los limites arriba indicados能把 produir algo tipo de perdida en la audicion. Protectores para los canales auditivos o tapones para los oidos deben ser usados cuando se opere con este systema de sonido para prevenir una perdida permanente en la audicion, si la exposacion exceede los limites indicados mas arriba. Para protegerse de una exposacion a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personas expuestos a equipamento capaz de produir altos niveles de presion sonora, tales como este systema de amplificacion, se encontrarprotegidas por protectores auditivos,m间隙as esta unidad este operando.

ENGLISH

Dual DeltaFex®

Procesador de Efectos Digital

Felicidades por su requisión del procesador de efectos digital Dual DeltaFex de Peavey. Ahora tiene dos motores de efectos programables que se pueda usar en在哪 configuraciones importantes. Cada motor puede tener uno de los 16 temas de efectos, hacer al Dual DeltaFex útul para estudios, sistemas de P.A. o procesado de instrumentos.

PRECAUCION: Use solamente el alimentador de corriente de 16.5 voltios que se suministra con este producto. Si tiene que reemplazar el alimentador, consulte su establishacion Peavey o la fabrica para Obtener el reemplazo adecuado. Si no usa el alimentador correcto, this could result in fuego, peligro de sacudida, daño extensivo al circuito, malfunctionamento incorrecto or no malfunctionamento

CHARACTERISTICAS:

• Interfaz intuitiva para acudir, editor y grabar losPRESENTS
• 200 presets (100 de usuario/100 de fabricula)
• Convertidos y procesado de 24-bit
• 16tipsodefectos,incluyendo reverbs,delays,modulaciones,distorsion,karaoke,etc.
• Los Motores duales se pueda configurar en série, paralelo, mono dual osuma mono
• Cuatro ajustes por efecto (mezcla, param1, param2, nivel)
• Jack de pedal para desactivacion de efectos o interruptor de velocidad del efecto rotatorio

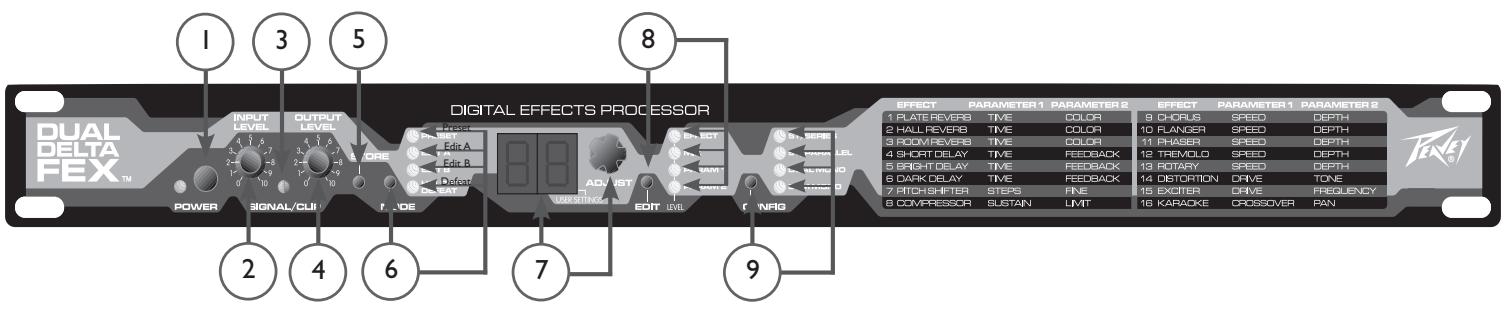

Botón de encendido/LED (1)

El suministro de corriente (y el LED) estarán encendidos cuando el interruptor está presionado.

Control de Nivel de Entrada (2)

Este control atena o incrementa las senales entrantes (izquierda y derecha). Colóquelo para que el LED de Señal/Saturación se ponga rojo sólo en picos extremos (o nunca se ponga rojo).

LED de Señal/Saturación (3)

Éste se iluminará en verde cuando@cualquiera de las senales de entrada alcance 18 dB por debajo de la saturación. Se pondrá rojo cuando el nivel llegue a 3 dB o debajo de la saturación.

Control de Nivel de Salida (4)

Este botón controla el volumen de lassonianas Izquierda y Derecha.

Botón de grabación (5)

Presiónelo para entrada en el modo Preset Store (grabación dePRESENTs), que le permite guardar la posición actual de los efectos. Un destino (oo.-99.) pueda ser selecciónado, y una seguda "pulsación"guardará los datos. (Presionando uno de los除外 botones en vez de una segunda pulsación de Storele harálear del modo Store.)

Botón de Modo /LEDs (6)

Presionando el botón de Modelo selecciónará los tres LEDs de más arriba (modo de Preset, modo de Edit A, modo de Edit B). Si lo mantiene pulsado durante un segundo le hará entrada en modo de Defeat, y si vuelve a presionar另一边 vez saldrá del modo de Defeat.

Display Numérico/Rueda de Datos (7)

Esta es la herraminenta de ediciones más importante. La rueda le permitte editar el parámetro que estáadowsado en este momento, indicado por losDistinctos LEDs.

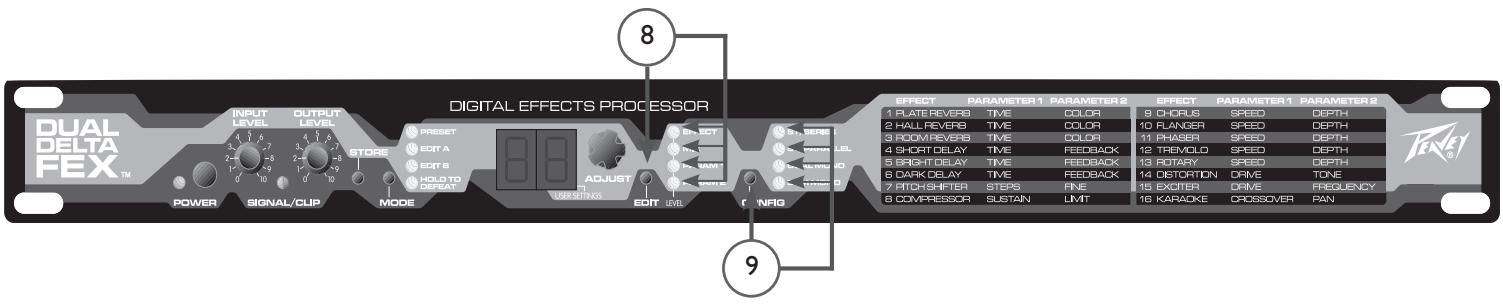

Botón Edit/LEDs (8)

Cuando está en los modelos Edit A o Edit B, uno de这些东西 LEDs (o los cuales) se iluminará,indicando que parámetro está activo para la ediciones. Todos estarán apagados cuando no está el modo Edit. (Cuando TODOS estén encendidos, estaré editando el nivel de salute para el efecto A o B.)

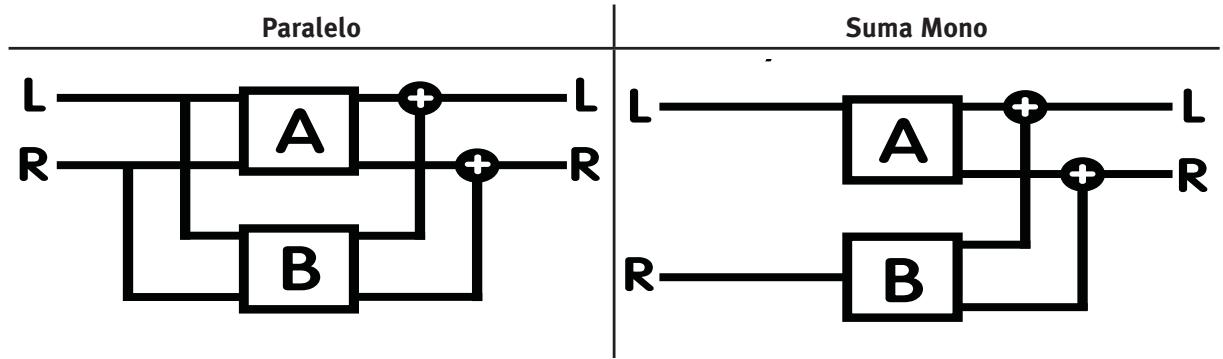

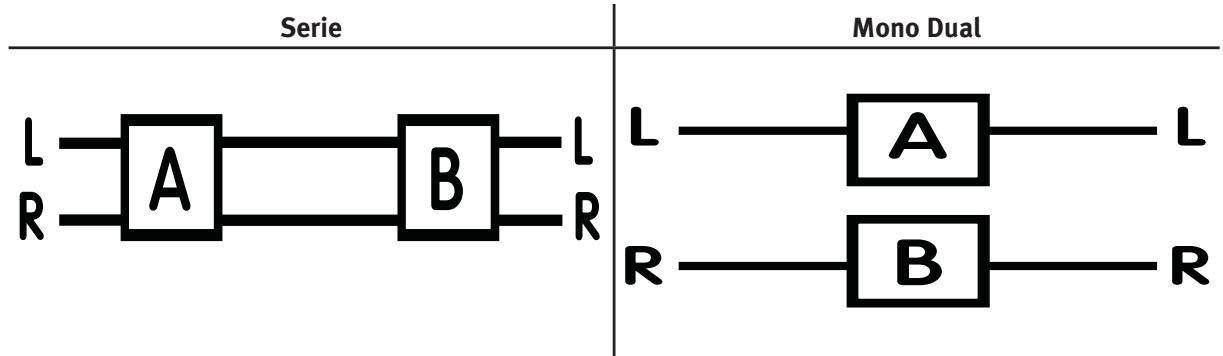

Botón de Configuración/LEDs (9)

Estos LEDs indican el ruteo de dos motores de efectos para el preset actual - serie, paralelo, mono dual osuma mono. Use el botón para selecciónar las-distintas OPCIONES.

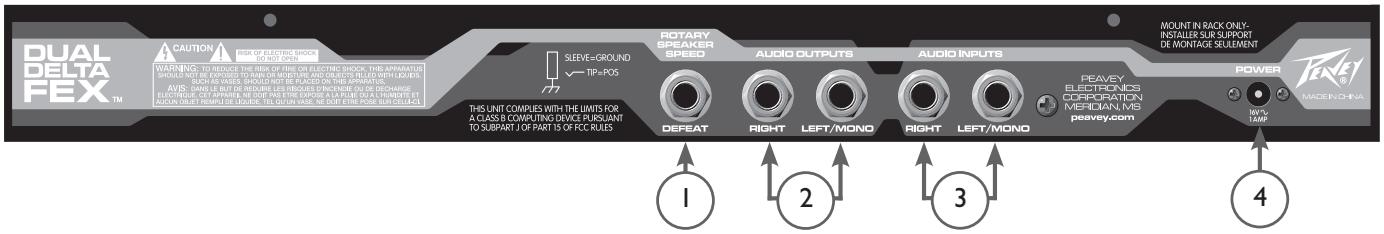

Velocidad de Altavoz Rotatorio/Defeat (1)

Un pedal connexión mono permitirá la desactivación del efecto (bypass or muteado) o la activación/ desactivación de la velocidad de rotación. La polaridad del pedal sera sentido durante el encendido para permitir temas normalmente abiertos o cerrados sin la necessities de un parámetro global (así que asegúrese de que el pedal está connectado antes de encender launidad).

Salidas de Audio (2)

Éstas son salidas Derecha e Izquierda/Mono a nivel de ligne. Sin connexion al jack Right, el jack Leftparity a modo Mono. Esto sumará ciertos efectos individuales en mono, pero no combinará las salidasde un preset con la configuración mono dual.

Entradas de Audio (3)

Éstas son entradas Derecha e Izquierda/Mono a nivel de ligne. Sin connexion al jack Right, el jack Left alimentará también性和 su lados.

Alimentación (4)

Entrada para el alimentador de corriente de 16 VAC, 1.1 amp.

NOTA: Use solamente la referencia #7090066o de Peavey, la cuales es un DV-1611A.

Modo de Llamada de Preset:

Este es el modo por defecto al encender. El LED de modo Preset se iluminará, el display做不到 el número de preset y laueda de datos irá atramés de los presets. Colocando el botón de modo Select en "Preset" pondrá a la unidad en este modo en cuales quiermomento.

Los Presets de usuario oo. - 99. se做不到 primero (con el punto decimal iluminado), cuando que los presets de Fabrica oo - 99 se做不到 luego (sin el punto decimal iluminado).

Note: Launidad se pueda reineciar a los settings por defecto de fabrica almanter presionados STORE y MODE durante el encendido. Este copiará losPRESENTs de Fábrica a losPRESENTs de usuario, e iniciace cualquier global (como bypass vs. mute) a su setting por defecto. Verá "in" en el display durante unocesmos,minteras launidad carga su setting por defecto.

Un preset consiste de: los settings paraamins motores de efectos (pseudo de efecto, mezcla, parametros 1 y 2, nivel) y la configuracion (ruteado).

Modo Store:

Presione el botón Store para activar el modo Store. El número de destino parpadeará. Si está en un preset de Nombre, el destino sera inicialmente el mesmo que el del preset. Si está en un preset de fabrica, el destino por defecto sera elsame número de preset, pero en el banco de Nombre. En este momento, tiene tres options:

1. Presione el botón Store otra vez para guardar en el destino actual
2. Use la rueda de datos para elegir una ubicaciondifferente y.afteres guarde
3. Presionerialquier boton para salir de Store

Modo Edit:

Presione el botón Select para entrada en los modelos Edit A o Edit B. (Atajo: si presiona el botón EDIT cuando está en modo Preset le hará entrada en el modo Edit A.) Uno de los cuales LEDs a lacke ha display se iluminará. Una vez que está en modo Edit, el botón EDIT irá bajo a性和 de cinco parámetros (si el efecto no está apagado): los cuales mostrados al lado de cada LED, y todos los LEDs encendidos, indicando el nivel de salute para el efecto A o B. En cada parada el display做不到 el valor, y la rueda de datos se pueda usar para editarlo.

El parámetro que está sido editado/mostrado pertence a在哪quiera de los bloques A o B, indicados por los LEDs de Modo.

El botón CONFIG se situará a工程技术 de las cuales configuraciones (vea la págrina 48), que controlan como los dos motores de efectos se rutean entre las entradas y salidas para el preset actual. Tópicolement, situación este antes de editar los parámetros, ya que pueda (y es muy probable que así sea) afectar al sonido general – proportión de mezcla, profundidad, etc.

Defeat Mode:

Puedeentar en este modo a través de un pedal enchufado en el jack DEFEAT en el panel trasero de la.
unidad. Internacionalmente, y el presionando el interruptor de MODO durante un segundo.

Puede partir del modo Defeat presionando othere y el pedal, o una pulsacion del interruptor MODE.

En el display podrá leer "by" cuando está en modo Bypass, y "mu" cuando está en modo Mute. Paracaejar el modo de uso, presione el botón CONFIG para alternar entre ellos¿mueras está en el Modo Defeat. Este es un setting global que la unidad guardará cuando se apague.

La rueda de datos se pueda usar todas para selectionarPRESENTs cuando está anulado.Veré el número de preset durante un momento,tras loequal "by" o "mu"volveran aldisplay. El preset se cargará de forma inaudible, asi que lo escuchará casi inmediamente cuando salga del modo defeat. Si necesita simplemente ver el preset actual cuando está anulado, presione el botón EDIT para verlo durante un par de segundos.El display volverá a estar "by" o "mu" automáticamente.

Modo Bypass:

En este modo, la entrada izquierda sera enviada a la calidad izquierda, y la entrada derecha a la calidad derecha (los controlles de nivel de entrada y calidad estarán activos todas – no es un bypass totalmente cableado). Utilice este modo cuando launidad está en un loop del tipo en series, como un loop de efectos de un amplí de guitarra, entre una mesa de mezclas y un amplificador, etc.

Modo Mute:

Cuando está en este Mode, las salidas estarán muteadas. Use este modo cuando la unidad está en un loop en paralelo, como el envío auxiliar de una mesa de mezclas, etc. Si lo usa en series con un instrumento o como una insertión de canal, desactivará el canal.

Consejo durante la这个时代: Elija Bypass o Mute antes de editar losPRESENTs. Los parámedos de mezcla por defecto serán de 99 (100%) cuando esté en modo Mute - ahorrándole tiempo de tener que ajustarlos en esta posición.

Efecto:

Casi todos los efectos (todostenos el Compresor y el Trémolo) tienen una mezcla procesada/seca (ajustable cuando el LED MIX está iluminado). oo es totalmente seco, 50 esCNTidades iguales de senal procesada y sin procesar y 99 es totalmente procesada. Cuando use un envio auxiliar (P.A. o estudio), coloque la mezcla a 99 para enviar una seals "todo efecto" al returno de auxiliar o canal. Cuando se use en el loop de efectos de un ampli de guitarra, al incrementar los niveles de mezcla de o a 50 resultaré en un efecto más audible@msteadasidadse escucha mucho sonido seco.

Nivel:

Todo los efectos tienen un nivel de salute que es ajustable cuando los quatre LEDs EDIT está iluminados. Cuando se usa en paralelo, este es útill para equilibrar lassonianas. En una configuración en série, el nivel del motor B es basicamente un nivel de preset programable,@millas que el nivel del motor A se pueda usar para controlar el nivel usinge el canal B.

El rango de nivel de salute es:

0-99 - 0-100% (20% cinta de audio)

b1- b6-Incremento de 1 dB - 6 dB

Parámetros 1 y 2:

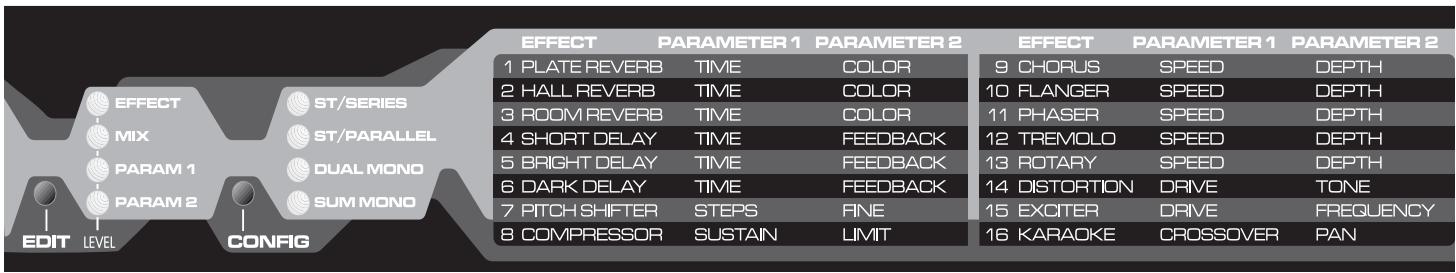

Los nombres de these parámetros estan en la lista del panel frontal de la unidad para mas comodidad. Las descripciones de these para cada tipo de efecto estan mas abajo.

1 Reverb de plató (plate)
2 Reverb de hall
3 Reverb de habitación (room)

Estos efectos simulan differentes espacios reverberantes al crear capas densas de ecos. El tipo Plate es una revert electrónica popular,@m间隙 que Hall y Room está disénadas para simular dichos ambientes.

Parámetro 1 (Tiempo) – Tiempo de reverberación – desde 1 segundo hasta 10segundos. Hay intervals de mediosegundo circa del comienzo del rango, bajo hay intervalos de un segundo para el resto.

Parámetro 2 (Color) – Éste proportionscía una lengua de hacer el sonido de la reverb más oscuro agravés de un bajo para alto. Los settings (en kHz.) son 1, 2, 4, 8, y "br" de brillante, que desconecta el bajo.

EFFECT	PARAMETER 1	PARAMETER 2	EFFECT	PARAMETER 1	PARAMETER 2
1 PLATE REVERB	TIME	COLOR	9 CHORUS	SPEED	DEPTH
2 HALL REVERB	TIME	COLOR	10 FLANGER	SPEED	DEPTH
3 ROOM REVERB	TIME	COLOR	11 PHASER	SPEED	DEPTH
4 SHORT DELAY	TIME	FEEDBACK	12 TREMIOLO	SPEED	DEPTH
5 BRIGHT DELAY	TIME	FEEDBACK	13 ROTARY	SPEED	DEPTH
6 DARK DELAY	TIME	FEEDBACK	14 DISTORTION	DRIVE	TONE
7 PITCH SHIFTER	STEPS	FINE	15 EXCITER	DRIVE	FREQUENCY
8 COMPRESSOR	SUSTAIN	LIMIT	16 KARAOKE	CROSSOVER	PAN

4 Delay Corto
5 Delay Brillante
6 Delay Oscuro

Los efectos de delay crean ecos分开ados. El delay corto se pueda usar para hacer un ajuste muy aproximado de la duraciónorta, o extremadamenteURTAY mezclada con la seca para un efecto de filtro de "peine" fijo (flanger). El Delay Brillante es un delay mas largo. El Delay oscuro es长大o también, pero quita unacantidad importante de agudos de la senal procesada para simular unidades de eco analógicas y de cinta vintage.

Parámetro 1 (Tiempo) – Tiempo de Delay de 1 a 99 ms. en el delay Corto, y de 10 ms. a 1.4 seguidos en los delays Brillante y Oscuro.

Para los Delays Brillante y Oscuro (largo), el display significa lo suiviente:

10-90 -10-90 ms.
10.-99. -100-990 ms. (imagine un "cero" a la derecha en vez del decimal)
0.0.-4.1. -1.00-1.41 segundos (imagine un "1" a la izquierda en vez del decimal)

Parámetro 2 (Feedback) – LaULDad de salida de delay que es devuelta a la entrada del delay, resulting in mas repeteciones de eco. El Rango va de 0% a 99% .

7 Cambio de Pitch

Este efecto se pueda usar totalmente procesado (mezcla=99) para bajo un instrumento medioayo o mas, o mezclaro con el sonido seco para crear harmonias (usando Pasos) o un efecto desafinado (usando Fine).

Parámetro 1 (Pasos) - Esto ajusta el cambio deCNTidad en semitonos. El Rango es de + / - 12.

Parámetro 2 (Fine) - Esto aproximaré el cambio de pitch entre los semitonos. Es útil时候 los Pasos estan a cero y se mezclan con el sonido seco para un efecto desafinado. El Rango es de + / - 9

Consejo: Si usa dos pitch shifters en paralelo, pueda ser útil para mezclar también totalmente procesados con los mismos Pasos, pero desafinar uno ligeramente para dar más grosor al sonido.

8 Compresor

El efecto de Compresor reduce niveles de seals altos e incrementa niveles de seals bajos. El的结果neto es un volumen de salute más consistente y un sostinido mayor.

Parámetro 1 (Sostenido) – Éste regula la máximoULDad de ganancia que el compresor pueda usar para amplificar la sealsl hasta el nivel Limit. Se peut entender como un control de potencia intolerente. El Rango va de o a 6.

Parámetro 2 (Limit) – Éste regula el máximo nivel que el compresor permitirá a la saliva (aúnque los picos lo exceedan por un tiempo corte ya que el tiempo de ataque no es instantáneo). Valores más(PCUOS) resultarán en una compresión más aparente (que pueda ser constituida con el navel de salute). El Rango va de 0 % a 99 %

9 Chorus

10 Flanger

11 Phaser

12 Tremolo

Éstos son los efectos de modulación estandard. El chorus modula un delay izquierdo y derechocho para create una desafinación doble. El flanger usa un delay más corto y un feedback para create un filtro de peine modulado. El phaser usa fitros todo-paso modulados para create un tipo de filtro de peine diferente. El efecto de trémolo es el efecto tradicional de amplitud modulada.

Parámetro 1 (Velocidad) - Tasa de modulación, 0-99%.

Parámetro 2 (Profundidad) - Intensidad (anchura) de modulación, o-99%.

13 Rotatorio

Este efecto simula una cabina de altavoces rotatorios de dos vias popular entre los organistas (pero muyutil para guitarras y otheras senales). La signa se separa en graves y altas freuencias y es modulada por分开ado y a velocidades ligeramente differs.

Parámetro 1 (Velocidad) – Tasa de modulación, o-99%. Presionando el pedal le permitirá selecciónar entre dos velocidades, y pueda colocar estas velocidades bajo y alta de laforma que quiera. (Una de las velocidades se做不到a con el punto decimal, y la other sin el.) El efecto Rotatorio pasado de una velocidad a otherentre这些东西 valores, como lo haria un altovoz rotatorio real.

Si quiere que el pedal actue todas para anular,pongacualquiera de las velocidades en *oF" (off), y el Dual DeltaFex® entrada en modo Defeat (Bypass/Mute) en vez de seleccionar la velocidad. (Cuando edite Rotatorio, presionando el pedal siempre selectionaros价值观es de velocidad para permitirle embarir el *oF' a un valor de velocidad real.)

Parámetro 2 (Profundidad) - Intensidad (anchura) de la modulación, o-99%.

14 Distorsión

El efecto de Distorsión consiste en una distorsión digital seguida por una sección de tono, cuando un simulador de altovo optional para sistemas todo rango (que quita muchas de las Frequencias agudas que un típico altovo de guitarra no reproduce). Este efecto dispone de mezcla, que es algo que no tiene todos los distorsionadores.

Consejo: Experimente allearvar un sonido seco a la vez que la distorsion para ganar algo de definacion en la nota.

Parámetro 1 (Drive) - LaULDad de ganancia, o candida de distorsion. Rango: off, 0-10 (elija off para hacer bypass de distorsion y use el simulador de altavoz y el tono).

Parámetro 2 (Tone) – Éste recorta las Frequencias agudas al apagarlo, como un botón de tono en un pedal de distorsión. Rango: oo - 99 (sin simulación de cabina), bajo oo. - 99. (simulación de cabina).

15 Excitador

El efecto Exciterañade armónicos como un refuerzo a la sealsa. Un uso popular esañadir un "shh" en altas Frequencias a las voces, guitarras acústicas, etc.

Parámetro 1 (Drive) – LaULDAD de ganancia bajo del excitador, o-99%. Ganancias mas altas producen mas armonicos.

Parámetro 2 (Frecuencia) – Éste controla la fecuencia de un bajo-corte anterior al excitador, permitiendole generar armónicos basados en las fecuencias agudas.

16 Karaoke

Éste es un effeto vocal eliminador que Cancelarialquier audio (por encima del punto de crossover) que está mezcloado en el centro de la imagen estéreo. Las voces principales está normalmente mezcladas de estaforma,@mñras que los instrumentos (yalgunas voces de fondo) estánormally panoramizadas fuera del centro o mezcladas en estéreo de other forma. Las voces mezcladas al centro tiene a bajo efectos estéreoañadidos aellas, asi que solo eschucará los efectos en muchos casos.

Nota: Debido a la naturaleza de este efecto, solo funciona correctamente bajo las siguientes circunstancias:

• El motor A en modo Serie (uso típico), o el motor B si el motor A está apagado
• El motor A o B en modo paralelo con elOTHER motor apagado (muteado)

Parámetro 1 (Crossover) – Las Frequencias por debajo de este punto no se cancelaran. El bajo y el bombo son elecciones populares para ser mezcladas al centro, y el objetivo es que los graves sean todas audebles. Incremententelo para más graves, disminúyalo para una mayor cancellación en vozes con una tesitura grave. El Rango va de 100 Hz a 190 Hz (el display muestra o.o. - 9.o.).

Parámetro 2 (Panorámina) – Éste controlará el equilibrio entre la mezcla izquierda/derecha (agudos, después del crossover). Esto se pueda usar para Obtener menos cancelación cuando se quiera, o una mayor cancelación en los casos en los que la voz está ligeramente panoramizada (o la fuente de signaled izquierda y derecha no tiene exactamente el mesmo nivel). El Rango es +/- 9 (por defecto en o).

Consejo: Que occurs siriba una seals mona a este efecto? Suficienmenteinteresting, actua como una bajo drástica en el rango medio. Subiendo el punto de Crossover incrementarlos graves, y moviendo el Cancel Amt lejos del cero incrementaré el rango medio. Haynormallyuna perdida de volumen sustancial, pero el nivel de saluteuede subir en 6 dB, y el other bloque de efectos puedaañadir más si se usan en serie. Los presets de fabrica 71 y 81 usan el efecto Karaoke como una reduccion de medios para guitarra.

La párginasumaee muestra el listedo para los 100 presets de fabrica. Estos presetststan siempre disponibles como oo-99 (sin el punto decimal), y también residen en los presetes de usuario cuando la unidad es inicializada en la fabrica.

Los Presets del oo al 49 estan diseñados para envíos de auxiliar para mezclador y loops de efectos en paralelo (donde el audio del Dual DeltaFex® seañade al sonido seco que ya pueda escuchar). Muchos settings de mezcla estarán llenos. Éstos se usan típlicamente con el modo defeat:puesto en Mute.

Los Presets del 50 al 99 estan diseñados para aplicaciones del tipo serie (loops de efectos en series de ampli de guitarra, entre la guitarra y el ampli, entre el reproductor de CD y el mezclador, etc.) Los Parametros mezclados son colocados generalmente para que el sonido seco pase a工程技术 de la unidad con el sonido procesado añadido a él. Éstos se usan típically con el modo Defeat punto en Bypass.

I dual mono /suma mono

→serie + paralelo

Notadec configuración:

00-49 - Efectos en paralelo (envio auxiliar de mesa, loop de efectos en paralelo, etc.) Use el modo Mute para anular el pedal..

Reverbs	Delays	Ambiente (combinaciones revert/delay)	Aumento	Combinaciones
oo Plató Normal	10 Rebote corto	20 Delay Brillante→Hall	30 Excitador	40 Plató→Chorus (cola de revert con Chorus)
o1 Plató Largo	11 Rebote corto con feedback	21 Delay Corto→Plato	31 Distorsión	41 Hall→Phaser (cola de revert con Phaser)
o2 Hall Normal	12 Eco brillante corto	22 Delay Oscuro + Plató	32 Chorus	42 Exciter→Plato
o3 Hall Largo	13 Eco brillante medio	23 Delay Corto + Habitación	33 Chorus + Chorus	43 Pitch Shifter + Chorus
o4 Habitación	14 Eco brillante长大	24 Delay Brillante I Hall	34 Flanger	44 Distorsión→Delay Brillante
o5 Plató con 100ms de Predelay	15 Eco oscuro corto	25 Delay Oscuro I Plató	35 Phaser	45 Chorus I Plató
o6 Hall con 250ms de Predelay	16 Eco oscuro medio	26 Delay Corto I Habitación	36 Pitch Shifter (desafinación)	46 Exciter I Habitación
o7 Izquierda Habitación / Derecha Plató	17 Eco oscuro长大	27 Delay Brillante / Hall	37 Rotatorio + Chorus	47 Rotatorio I Hall
o8 Izquierda Habitación | Derecha Plató	18 Izquierda Corto / Oscuro derecha	28 Delay Oscuro / Plató	38 Exciter I Chorus	48 Pitch Shifter / Plató
o9 Plató + Hall	19 Izquierda Brillante | Derecha Oscuro	29 Delay Corto / Habitación	39 Chorus / Flanger	49 Excitador / Hall
50-99 - Efectos en Serie (loop de efectos en series, entre el instrumento y el ampli, etc.) Use el modo Bypass para anular el pedal..
Modulación	Efectos en série (loop de efectos en ampli de guitarra, etc.)	Previo (Entre la Guitarra y el ampli, etc.)	Previo Directo (Entre la guitarra y la PA/total rango)	Pedal Steel
50 Chorus	60 Reverb de Plató	70 Compresor	80 Simulator de altavoces (pendiente de agudos / filtro de tweete)	90 Reverb de Plató
51 Chorus + Chorus	61 Delay Oscuro	71 Distorsión→Karaoke (recorte de medios)	81 Distorsión→Karaoke (recorte de medios)	91 Delay Rebote→Habitación
52 Chorus + Pitch Shifter (desafinado)	62 Delay Oscuro→Plato	72 Compresor→Distorsión	82 Compresor→Distorsión	92 Rotatorio→Habitación
53 Flanger	63 Delay Corto + Habitación	73 Distorsión→Plato	83 Distorsión→Plato	93 Chorus→Plato
54 Flanger + Chorus	64 Delay Brillante→Hall	74 Distorsión→Delays Oscuro	84 Distorsión→Delays Oscuro	94 Distorsión→Delays Oscuro
55 Phaser	65 Pitch Shifter + Pitch Shifter (armonizado)	75 Distorsión→Chorus	85 Distorsión→Chorus	Karaoke (eliminador vocal)
56 Trémolo	66 Trémolo→Hall	76 Distorsión→Phaser	86 Distorsión→Phaser	95 Karaoke 2 notas abajo
57 Phaser→Trémolo	67 Pitch Shifter (Mi bemol)	77 Distorsión→Trémolo	87 Distorsión→Trémolo	96 Karaoke 1nota abajo
58 Rotatorio	68 Rotatorio→Plato	78 Distorsión→Rotatorio	88 Distorsión→Rotatorio	97 Karaoke
59 Rotatorio + Chorus	69 Phaser→Delay Oscuro	79 Distorsión→Pitch Shifter	89 Distorsión→Pitch Shifter	98 Karaoke 1nota arriba
				99 Karaoke 2 notas arriba

Dual DeltaFex®

Procesador de efectos digital

ESPECIFICACIONES

Respuesta en fecuencia:

20 Hz - 20 kHz

Conversión A/D y D/A:

Tasa: 44.1 kHz

Cuantización: 24 bit

Relación postal-ruido:

98 dB (sin referencia) minimo

THD: Menor que .005 %

Entradas:

Izquierdo, correcho: -12 dBv nominal

+18 dBv maxima

Impedancia: 100k ohmios

Salidas:

Izquierdo, correcho: +12 dBV maximo

Impedancia: 1k ohmios

Headroom:

Indicación de saturación 3 dBs antes de la saturación

Presets:

100 de usuario/100 de fabricula

Requisitos de Alimentacion:

Fuente de Alimentacion Extera de 16 VAC, 1.1 amp

(Peavey #70900660)

Dimensiones:

1.75" A x 19.00" A x 8.00" P

(4.44 cm x 48.26 cm x 20.32 cm)

Peso:

6.2 lbs. (2.8kg) con fuente de alimentacion
5.1 lbs. (2.3kg) sin fuente de alimentacion
