Type de produit	Préamplificateur micro/ligne
Marque	PEAVEY
Modèle	A-A-8P
Nombre de canaux	8 entrées indépendantes
Type d'entrée	Microphone ou ligne symétrique par transformateur
Connecteurs d'entrée	Borniers Euro (vis) avec repères +, -, SH
Connecteurs de sortie	Borniers Euro (vis)
Plage niveau d'entrée micro	1 mV (-62 dBu) à 160 mV (-14 dBu)
Plage niveau d'entrée ligne	80 mV (-19 dBu) à 14,8 V (+25 dBu)
Niveau de sortie max (limiteur actif)	+15 dBu (4,4 V)
Niveau de sortie max (limiteur désactivé)	+26 dBu
Alimentation fantôme	+48 V, commutable par canal (panneau arrière)
Indicateurs LED par canal	Signal (-20 dBu) et Clip (+15 dBu) + LED d'alimentation
Réglage du gain	Commande à tournevis, anti-fausse manœuvre
Limiteur par canal	Activable/désactivable via interrupteur arrière
Dimensions (largeur)	48,25 cm (19 pouces)
Hauteur rack	1U (espace rack standard)
Sécurité	Ne pas ouvrir, risque de choc électrique, pas de pièces réparables par l'utilisateur
Entretien	Nettoyer avec un chiffon sec, ne pas exposer à l'humidité
Réparabilité	Confier toute réparation à un personnel qualifié

FOIRE AUX QUESTIONS - A-A-8P PEAVEY

Comment régler le niveau d'entrée sur l'A/A-8P ?

Utilisez un tournevis pour ajuster la commande de niveau (Input Level Control) sur la face avant. Le niveau optimal est juste en dessous du seuil où la LED Clip s'allume.

Comment activer l'alimentation fantôme +48V sur un canal ?

Sur le panneau arrière, placez le sélecteur correspondant en position basse (label +48V (n° de canal) ON). Attention : l'alimentation fantôme est automatiquement désactivée lorsque l'entrée est en mode ligne (bouton enfoncé).

Que faire si la LED Clip s'allume en permanence ?

Réduisez le gain du canal concerné à l'aide de la commande à tournevis. Vérifiez également que le niveau de la source d'entrée n'est pas trop élevé.

Comment connecter un microphone à l'A/A-8P ?

Branchez le micro sur le bornier Euro en respectant les repères : + pour le fil chaud, - pour le fil froid, SH pour le blindage. Assurez-vous que le commutateur d'entrée est en position micro (bouton sorti).

Quel est le rôle du commutateur micro/ligne sur le panneau arrière ?

Il adapte le niveau d'entrée : sorti pour micro (faible niveau), enfoncé pour ligne (fort niveau). En position ligne, l'alimentation fantôme est désactivée automatiquement.

Que faire si je n'obtiens aucun son en sortie ?

Vérifiez que l'appareil est sous tension (LED Power allumée), que le gain n'est pas au minimum, que les câbles sont correctement branchés et que les interrupteurs de limiteur et d'alimentation fantôme sont dans la bonne position.

Comment désactiver le limiteur sur un canal ?

Localisez l'interrupteur Limit defeat sur le panneau arrière (entre les sélecteurs d'alimentation fantôme) et placez-le en position basse. Le niveau de sortie maximal passera alors à +26 dBu.

Puis-je utiliser l'A/A-8P avec des sources symétriques et asymétriques ?

Oui, grâce aux entrées symétriques par transformateur. Pour une source asymétrique, connectez le + au signal, le - à la masse et le SH à la masse. Le niveau doit être adapté via le commutateur micro/ligne.

Comment nettoyer l'appareil ?

Débranchez l'appareil, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs. Évitez toute exposition à l'humidité.

L'A/A-8P est-il adapté pour une utilisation en rack ?

Oui, il est conçu pour être monté dans un rack 19 pouces standard, occupant une hauteur de 1U. Ses dimensions sont de 48,25 cm de largeur.

MODE D'EMPLOI A-A-8P PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Le Architectural Acoustics A/A-8P de Peavey est un préampli micro/ligne de haute qualité, complétant huit entrées indépendantes symétrisées par transformateur. Chaque canal, muni d'une commande de niveau et d'un commutateur micro ou ligne, accepte une gamme étendue de niveaux d'entrée.

La face avant de l'A/A-8P permet de visualiser immédiatement le niveau du signal, à l'aide d'une DEL d'activité et d'échéage. Le circuit de transport du signal de chaque canal comporte un limiteur de niveau préréglé au niveau d'entrée optimal pour les interfaces numériques MM-8840 et MM-8830. Enfin, chaque canal est équipé d'une alimentation fantôme standard de +48 volts.

Le limiteur et l'alimentation fantôme sont activables par l'utilisateur indépendamment pour chaque canal à l'aide de sélecteurs ergonomiques situés sur le panneau arrière de l'appareil. Les connecteurs des entrées et des sorties sont tous de type "Euro".

La protection contre les modifications involontaires ou non autorisées des niveaux est assurée par des commandes de niveau à l'épreuve des fausses manœuvres, réglables à l'aide d'un tournevis.

Le A/A-8P est solidement intégré à un appareil de dimensions standard : 48,25 cm (19 po.) de longueur et un espace rack de hauteur.

Panneau avant

Signal LED Indicator (DEL d'indication de signal) (1)

Elle s'illumine lorsque le niveau du signal en sortie du canal est supérieur ou égal à -20 dBu.

Clip LED Indicator (DEL d'indication d'échelonnement) (2)

Elle s'illumine lorsque le niveau du signal en sortie du canal est supérieur ou égal à +15 dBu.

Input Level Control (Commande de réglage du niveau d'entrée) (3)

Elle commande le gain du canal, qui doit être réglé en fonction du niveau du signal d'entrée. Le niveau de sortie souhaitable du préampli doit être à peine inférieur au niveau déclenchant la DEL d'alerte.

Power PED Indicator (DEL d'indication de mise en fonction) (4)

Elle s'illumine lorsque l'appareil est en fonctionnement.

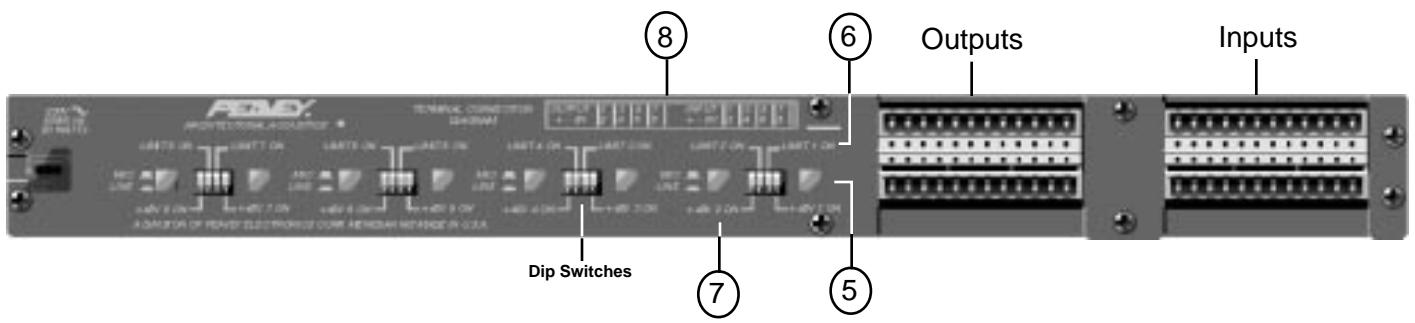

Panneau arriere

Il permet de sélectionner soit le niveau d'entrée faible pour microphone (bouton sorti), soit le niveau d'entrée ligne de forte puissance (bouton enfoncé). Ce commutateur change le niveau de chaque canal indépendamment des autres. La position "niveau faible" convient aux signaux d'amplitude comprise entre 1 mV (-62 dBu) et 160 mV (-14 dBu). La position "niveau fort" est adaptée aux signaux d'amplitude comprise entre 80 mV (-19 dBu) et 14,8 V (+25 dBu). De plus, le choix du niveau fort (bouton enfoncé) désactive l'alimentation fantôme, quelle que soit la position de durée d'alimentation pour ce canal.

Limit defeat switch (interrupteur de désactivation du limiteur) (6)

Il permet de mettre en fonction ou de désactiver le limiteur du préampli. Le niveau maximum de l'A/A-8P est préréglé en usine à +15 dBu (4,4 V). Ce niveau est optimal pour l'entrée des Media Matrix MM-8840 et MM-8830. La mise en service du limiteur garantit que le niveau de sortie du préampli ne dépassera pas +15 dBu en fonctionnement normal. La désactivation du circuit limiteur autorise l'A/A-8P à délivrer un niveau de sortie maximum de +26 dBu.

REMARQUE: le rôle du circuit limiteur n'est pas de remplacer un réglage correct de la commande de contrôle de gain pour obtenir des niveaux corrects d'entrée, de sortie, etc.

Interrupteur de désactivation de l'alimentation fantôme (7)

Le préampli A/A-8P fournit une tension continue de +48V entre les broches plus (+) et moins (-) des connexions d'entrée. Cet interrupteur permet d'activer ou de désactiver cette tension pour le canal désigné par le label de l'interrupteur.

REMARQUE 1: l'alimentation fantôme est désactivée lorsque vous faites basculer l'entrée du canal du niveau faible (micro) au niveau fort (ligne).

REMARQUE 2 : à la sortie de l'usine, les sélecteurs du panneau arrière sont tous dans la position Alimentation fantôme désactivée (haute), et Limiteur activé pour chaque canal (position haute).

Pour activer l'alimentation fantôme d'un canal, le sélecteur doit être mis en position basse, devant le label “+48V (n° de canal) ON”. Cela active l'alimentation fantôme pour ce canal uniquement.

Pour désactiver le limiteur de niveau de chaque canal, le selecteur correspondant doit être placé en position basse.

Les selecteurs de l'alimentation fantôme sont situés sur le panneau arrière, sur le bord externe de chaque groupe de quatre selecteurs. Les selecteurs des limiteurs sont situés entre ceux de l'alimentation fantôme. L'accès à ces selecteurs nécessite un petit tournevis, ce qui permet d'empêcher les modifications non autorisées de préréglages importants.

Les entrées microphone/ligne et les sorties de niveau ligne sont terminées par des vis; les bornes sont repérées par (+) pour plus, (-) pour moins et (SH) pour Shield (blindage).
