MODE D'EMPLOI NE-19U NESX

Cet appareil ne doit pas être utilisé à proximité d'une source de liquide susceptible de projeter de l'eau à l'intérieur de l'appareil. Cet appareil doit être posé sur une surface plane afin d'éviter tout risque de chute. Si l'appareil doit être placé sur une étagère assurez vous que celle ci supporte aisément le poids de l'appareil. Si vous adoptez un kit de montage mural, assurez vous que le montage mécanique supporte le poids de l’appareil et que les câbles de raccordement soient correctement positionnés et sécurisés. Manipulez cet appareil avec précaution et évitez les chocs avec des surfaces dures ou saillantes. Les ouies de ventilation d e l'appareil ne devront pas être obstruées. Il ne faut pas placer cet appareil dans un endroit sans aération ou sur une surface qui gênerait la circulation de l'air comme par exemple une couverture, un lit ou un canapé. Sauf montage mural l'appareil devra être placé à au moins 10 cm d'une paroi, et ne devra pas se trouver dans un endroit confiné. Cet appareil ne doit pas être placé à proximité d'une source de chaleur telle qu'un radiateur ou un amplificateur de puissance et il ne devra pas être soumis aux rayons directs du soleil. Cet appareil ne devra être alimenté que par une source d'alimentation conforme aux prescriptions de la notice d'utilisation et conformes aux indications portées sur l'appareil lui même. Si la prise d'alimentation est reliée à la terre vérifiez la conformité de votre installation. Si l'appareil n'est pas utilisé pour une longue période, il est recommandé de débrancher l'appareil du du réseau électrique. Si l'appareil fonctionne de manière anormale ou si un des cas suivants se produit : Si le Cordon secteur ou la prise sont endommagés. Si un liquide a pénétré à l'intérieur de l'appareil ou s'il a été exposé à la pluie. Si l'appareil est tombé et que le coffret est endommagé. Faite examiner l’appareil par un personnel qualifié.

Branchements de base………………………………………………..

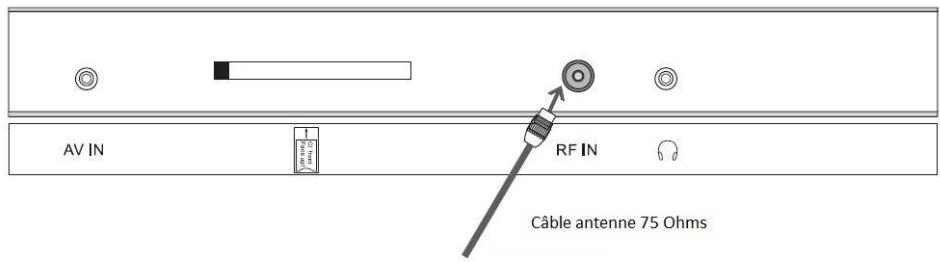

Branchements antenne,péritel, ordinateur……………………………. Branchement HDMI – Alimentation……………………………………. Télécommande…………………………………………………………… Installation des piles (non fournies)…………………………………. Sélectionnez la source à l’aide des touches CH + / CH -  du clavier local. Validez votre choix en appuyant sur la touche VOL + du clavier local. Appuyez sur la touche Menu  pour afficher les menus de réglage. Naviguez dans les menus à l’aide des touches CH + / CH -  et validez votre choix à l’aide de la touche VOL + du clavier local. Pour rechercher un programme télévision, appuyez sur les touches CH + / CH –  du clavier local. Pour ajuster le volume sonore, appuyez sur les touches VOL + / VOL –  du clavier local. Le témoin de veille s’allume en rouge en mode veille et s’allume en vert en mode marche. Le récepteur Infra rouge placé en façade de l’appareil doit toujours être en vue directe de la télécommande sans obstacle d’aucune nature.

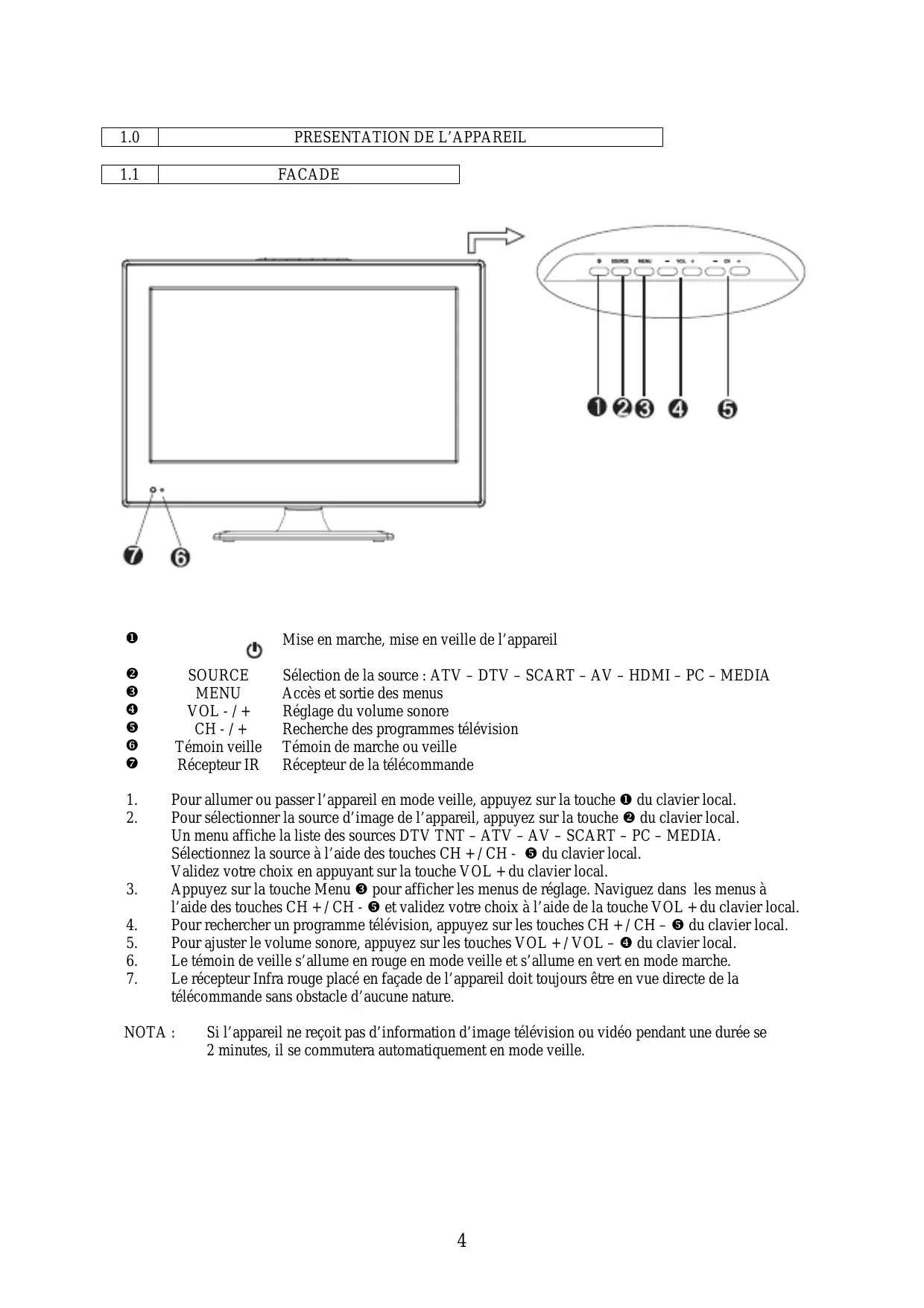

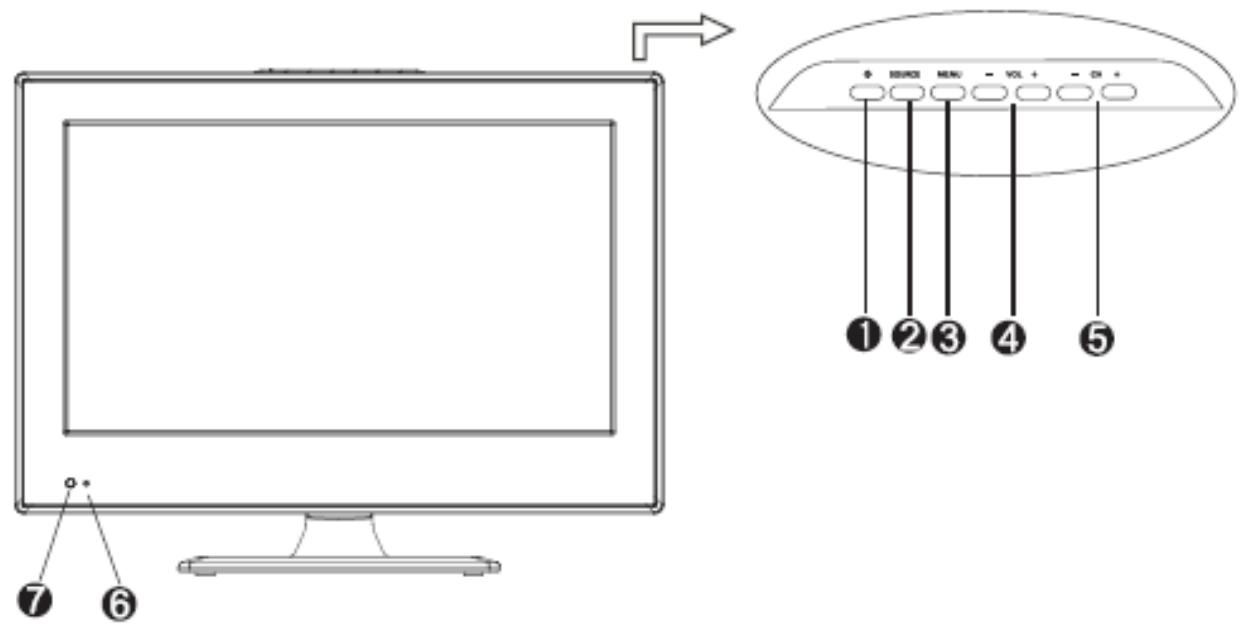

4. Récepteur de la télécommande

Si l’appareil ne reçoit pas d’information d’image télévision ou vidéo pendant une durée se

2 minutes, il se commutera automatiquement en mode veille.

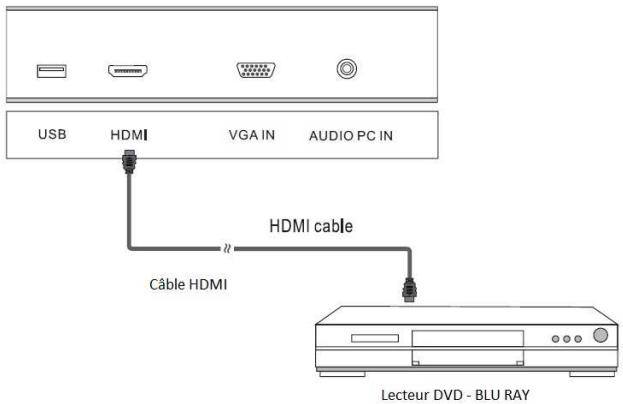

NOTA : Le câble HDMI n’est pas fourni.

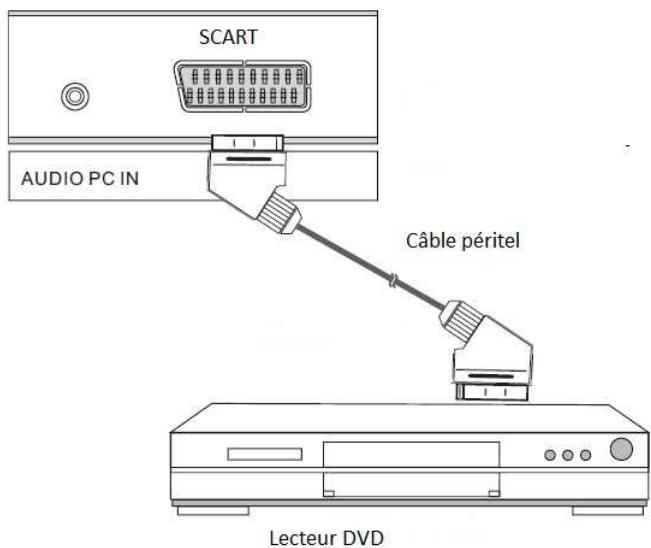

Si votre Lecteur DVD ou votre Magnétoscope sont équipés d’une prise SCART, raccordez la Prise SCART sur la prise péritel  Si vous utilisez une BOX Internet équipée uniquement d’une prise SCART utilisez également cette prise péritel. NOTA : La prise SCART n’est pas fournie Si votre équipement Audio Visuel est équipé de prises RCA Rouge, Blanche et jaune, raccordez les prises sur le mini câble AV fourni avec l’appareil et branchez le jack du mini câble AV dans la prise jack AV IN . NOTA : Le câble AV RCA principal n’est pas fourni.

2.3.1 NOTA : Le casque ou le câble de raccordement Jack ne sont pas fournis.

2.6.1 Pratiquement pas utilisés en France.

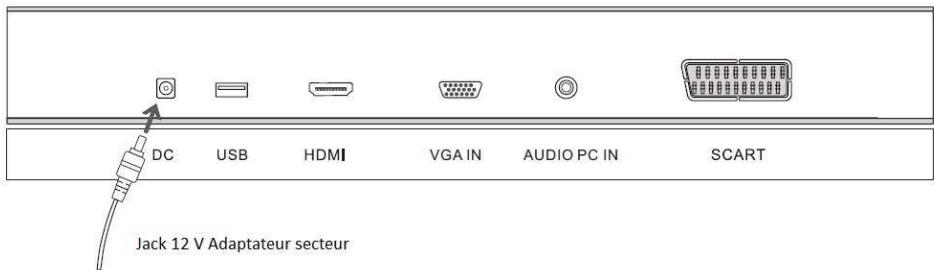

Il est recommandé d’effectuer tous les raccordements entre appareils en mode non alimenté c’est-à-dire avant de raccorder l’adaptateur secteur au téléviseur et de le brancher au réseau.

Double JACK 3.5 mm entre l’ordinateur et le téléviseur

Raccordement du PC au téléviseur

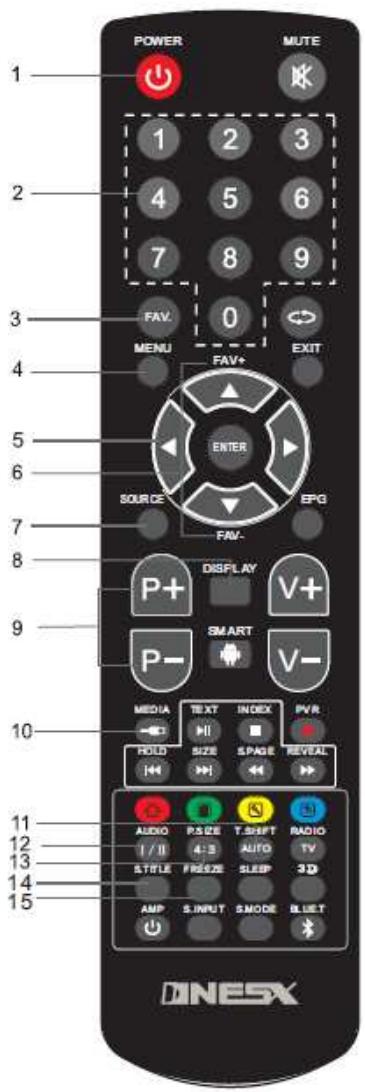

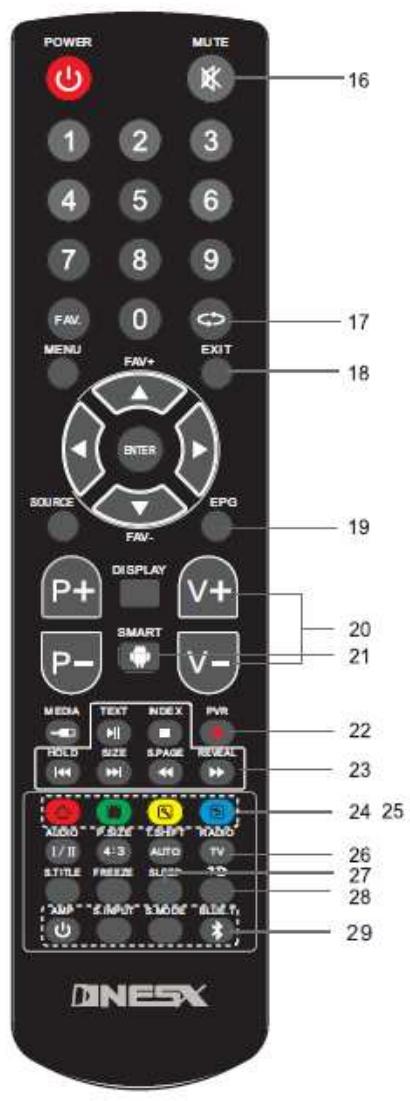

ATV AV – MEDIA – PC – RGB – HDMI – MEDIA DISPLAY : Touche d’affichage de la source et informations sur le programme TV en cours. P + / P - : Touches de navigation haut / bas dans les programmes télévision. MEDIA : Touche de sélection du mode media. Lecture des fichiers présents sur le port USB. TIMESHIFT : Touche de commande de la fonction Time shift en DTV et auto calibration en mode PC. AUDIO : Touche de sélection Mono / Stéréo En mode DTV ou en mode USB. P.SIZE : Touche de réglage de la taille de l’image. S.TITLE : Touche d’affichage ou de suppression des sous titres. FREEZE : Touche de mise en mode pause de l’image.

Touche retour : Appuyez sur cette touche pour revenir au programme précédent.

EXIT : Touche de sortie des menus. EPG : Touche d’affichage du guide électronique des programmes en mode DTV TNT. VOL + / VOL - : Touches de réglage du volume sonore. SMART : Touche non utilisée sur téléviseur NE 19 U. PVR : Touche d’enregistrement direct. Touches de réglage du mode Télétexte. Voir le chapitre Télétexte. Touches de couleur : La fonction de chaque touche de couleur dépend du menu affiché à l’écran. Touches de commandes du mode SMART TV. Ces touches ne sont pas utilisées sur le modèle NE 19 U. RADIO / TV : Cette touche n’est pas utilisée en France ou la radio n’est pas diffusée en mode TNT. SLEEP : Touche de commande du mode sommeil. 3 D : Touche inutilisée sur le modèle NE 19 U. Touches de commande du mode AMP.

Touches inutilisées sur le modèle NE 19 U INSTALLATION DES PILES Retirez la trappe de la télécommande et insérez les 2 piles 1.5 Volts type AAA en respectant la polarité indiquée dans le fond du boîtier. Replacez la trappe.

Lorsque la portée de la télécommande commence à se réduire ou si la télécommande ne répond plus Changer les piles en les remplaçant par 2 piles de même marque et de même modèle. En cas de non utilisation prolongée de l’appareil, retirez les piles de la télécommande.

Les piles ne sont pas fournies

Cet appareil permet toujours de rechercher et de stocker les programmes télévisions analogiques, mais le résultat d’une recherche des programmes analogiques sera sans effet. Cet appareil permet également de rechercher les programmes radio diffusés en TNT mais ces programmes ne sont pas diffusés en France et le résultat des recherches analogiques et radio sera 0 programmes ATV reçus et 0 programmes Radio reçus. A la première mise sous tension de l’appareil, l’écran affiche le menu suivant.

NOTA : Les programmes TV payants comme Canal + programme N° 4 en mode PAY TV ou les canaux 31 à

39 ne seront pas affichés à l’écran qui diffusera le message « Service not Available ». 5.2

MODE MONITEUR Cet appareil possède une fonction moniteur AV / PC qui permet de visionner une image et d’écouter un son en provenance d’un ou plusieurs équipement périphérique.

Les équipements périphériques peuvent être reliés aux diverses entrées disponibles à l’arrière et sur le coté de l’appareil. 1) Entrée HDMI : L’entrée HDMI permet de recevoir la vidéo et le son en provenance d’un appareil numérique tel que DVD, Blu Ray ou TOPBOX avec une qualité maximum rendue possible par une liaison numérique. 2) Entrée / Sortie SCART : Cette prise permet de brancher un appareil périphérique lecteur / enregistreur en mode RVB ou en mode CVBS. Cette liaison qui s’effectue en mode analogique est légèrement inférieure en qualité que la liaison par prise HDMI mais elle permet d’utiliser des appareils plus anciens dont les performances sont toujours d’un bon niveau. 3) Entrée AV : Ce mode de liaison analogique permet une très grande souplesse pou relier un appareil périphérique avec un câble simple et facilement disponible. 4) Entrée PC : Cet appareil permet de brancher un ordinateur à l’aide d’un câble VGA pour l’image et un câble double Jack pour le son et de visionner l’image et d’écouter le son sans faire appel à un moniteur spécialisé.

Vous pouvez aussi en mode télévision TNT enregistrer vos programmes préférés soit sur une clé USB ou sur un enregistreur de plus grande capacité.

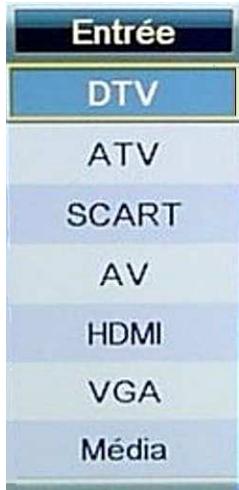

SELECTION DE LA SOURCE Pour accéder aux différentes fonctions de l’appareil il est nécessaire de sélectionner la source d’entrée qui sera utilisée.

1 - Appuyez sur la touche source du clavier local ou de la télécommande. 2 – A l’aide des touches de direction
ou  sélectionnez l’entrée que vous souhaitez utiliser. La source sélectionnée sera cerclée de jaune. 3 – L’entrée sélectionnée, appuyez sur la touche ENTER pour valider votre choix.

Mode DTV – Télévision Numérique Terrestre TNT Mode ATV – Télévision analogique, plus en usage en France

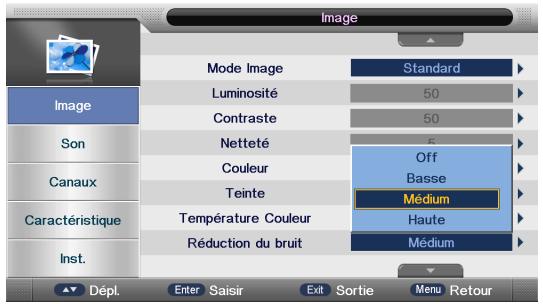

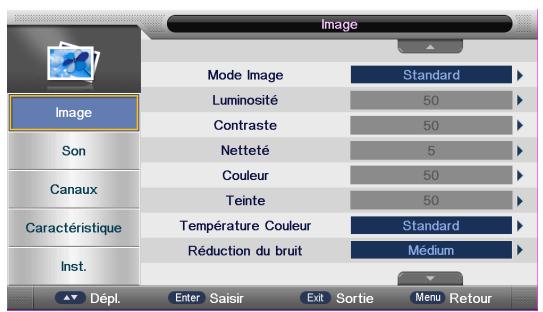

Mode SCART – Prise entrée / Sortie péritélévision Mode AV – Vidéo CVBS Son Stéréo Gauche / Droite Appuyez sur la touche  pour entrer dans le sous menu Image.

Appuyez sur les touches  ou  pour sélectionner le paramètre à régler et appuyez sur la touche

ENTER ou la touche  pour valider votre choix. Appuyez sur les touches
ou  pour ajuster le paramètre sélectionné ou appuyez sur les touches  ou  pour choisir un autre réglage dans le sous menu Image. Les réglages Images terminés, appuyez sur la touche MENU pour sauvegarder les nouveaux réglages et revenir au menu principal.

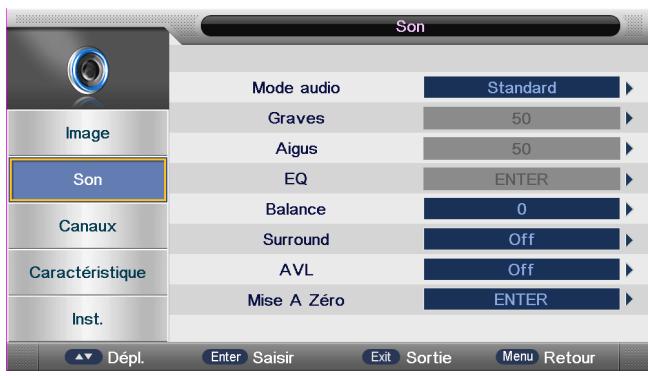

3. Appuyez sur la touche  pour entrer dans le sous menu son.

Appuyez sur les touches  ou  pour sélectionner le paramètre à régler et appuyez sur la touche

ENTER ou la touche  pour valider votre choix. Appuyez sur les touches
ou  pour ajuster le paramètre sélectionné ou appuyez sur les touches  ou  pour choisir un autre réglage dans le sous menu Image. Les réglages Images terminés, appuyez sur la touche MENU pour sauvegarder les nouveaux réglages et revenir au menu principal.

3. Appuyez sur la touche  pour entrer dans le sous menu canaux.

1. Appuyez sur les touches
ou  pour ajuster le paramètre sélectionné ou appuyez sur les touches  ou  pour choisir un autre réglage dans le sous menu Image. Les réglages Images terminés, appuyez sur la touche MENU pour sauvegarder les nouveaux réglages et revenir au menu principal.

GESTION DES CHAINES Lorsque la recherche des programmes télévision est terminée, les chaînes sont classées dans un ordre défini par le CSA et accessibles par appel direct avec les touches numériques ou par ordre séquentiel avec les touches CH

+ ou CH -. Le menu gestion des chaînes permet d’effectuer certaines opérations sur ces programmes comme le verrouillage, sauter ces programmes lors d’une recherche ou de changer l’ordre des programmes. 1. 2. 3. Appuyez sur la touche rouge de la télécommande pour verrouiller le programme. Le programme verrouillé ne sera accessible qu’à condition de rentrer au préalable le mot de passe 0000 ou un autre mot de passe que vous aurez choisi. Appuyez sur la touche verte de la télécommande pour effacer le programme sélectionné. Un message s’affichera à l’écran pour vous demander de confirmer la suppression du programme. Appuyez sur la touche jaune de la télécommande pour ignorer le programme sélectionné lors d’une recherche avec les touches avec les touches CH + ou CH -. Appuyez sur la touche bleue de la télécommande pour changer la place du programme TV dans la liste des canaux.

Confirmation de la suppression d’une chaîne

Appuyez sur la touche rouge de la télécommande pour enter un espace. Appuyez sur la touche verte de la télécommande pour changer de case. Appuyez sur les touches  /
/
/  pour sélectionner un caractère et appuyez sur ENTER pour confirmer. Appuyez sur la touche jaune de la télécommande pour effacer le caractère précédant. Appuyez sur la touche bleue de la télécommande pour retourner à la page précédente. Appuyez sur la touche EXIT, un menu vous demandera de confirmer les modifications.

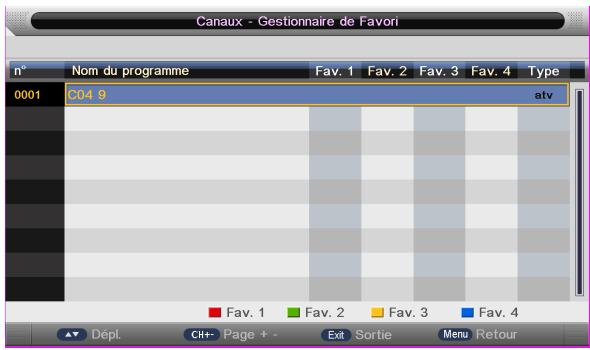

PROGRAMMES FAVORIS Si vous regardez plus souvent certains programmes de télévision il est possible de ranger ces programmes dans une liste dite de « programmes favoris ». Vous pourrez ensuite en appuyant sur la touche FAV de la télécommande accéder directement à vos programmes favoris.

En mode TNT DTV vous pourrez également utiliser les touches  ou
de la télécommande pour faire défiler ces programmes favoris. Le menu

2. 3. Appuyez sur  ou
pour sélectionner un programme, appuyez sur la touche jaune pour enter FAV 3 Appuyez sur  ou
pour sélectionner un programme, appuyez sur la touche bleue pour enter FAV 4

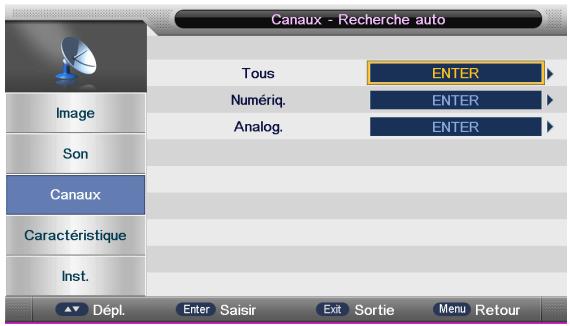

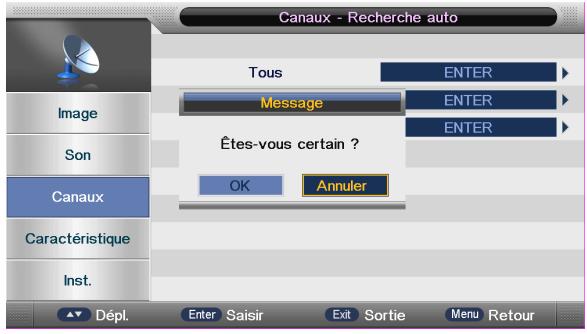

Si une nouvelle recherche des programmes télévision est nécessaire suivez la procédure suivante :

1. 2. 3. A la fin de la recherche un écran affichera le nombre de programmes trouvés dans chaque mode. En France seuls les chaînes numériques seront trouvées et comme il n’existe pas de programmes analogiques ou radio le nombre de chaînes trouvées dans ces modes sera 0. Le nombre de chaînes numériques trouvées inclus les chaînes payantes et les doublons entre les chaînes définition standard et les chaînes Haute Définition. Si vous ne souhaitez pas effacer la programmation des programmes TV existante, vous pouvez effectuer une recherche manuelle des programmes qui viendra ajouter des programmes aux programmes existants.

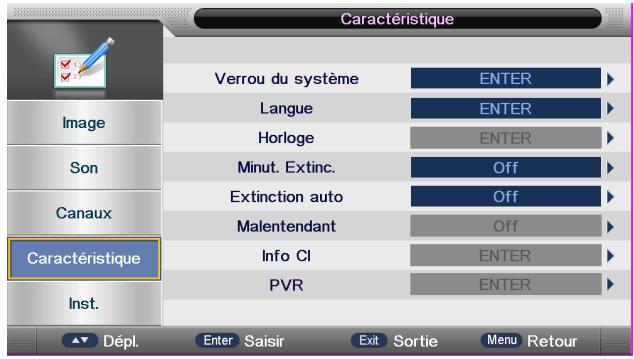

Réglage de l’horloge

Mode d’extinction automatique Configuration des programmes pour malentendants Informations sur l’entrée CI. NOTA : Cette option n’est pratiquement pas utilisée en France. Mode PVR enregistrement des programmes télévision en mode TNT

Sélectionnez le réglage à effectuer à l’aide des touches de navigation  ou
.

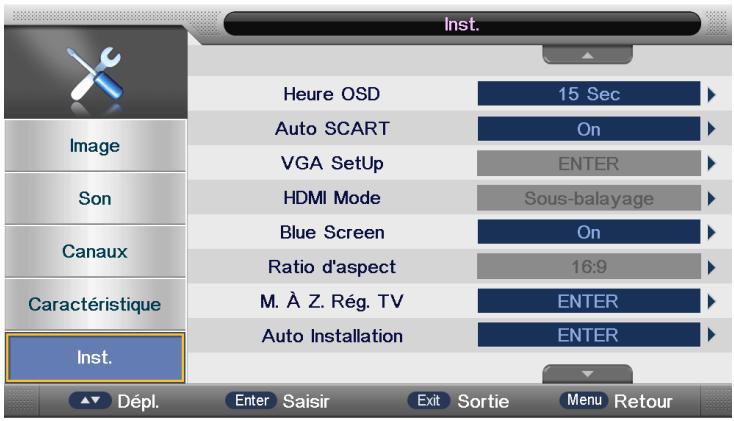

Heure OSD – Durée de l’affichage de l’ OSD

Réglages en mode PC

Sélectionnez la ligne VGA SetUp pour accéder aux réglages en mode PC et appuyez sur ENTER. 2. Ajuster les paramètres du mode PC. NOTA : Les réglages en mode PC ne sont actifs que si un PC est branché sur l’entrée VGA et si la source PC est sélectionnée.

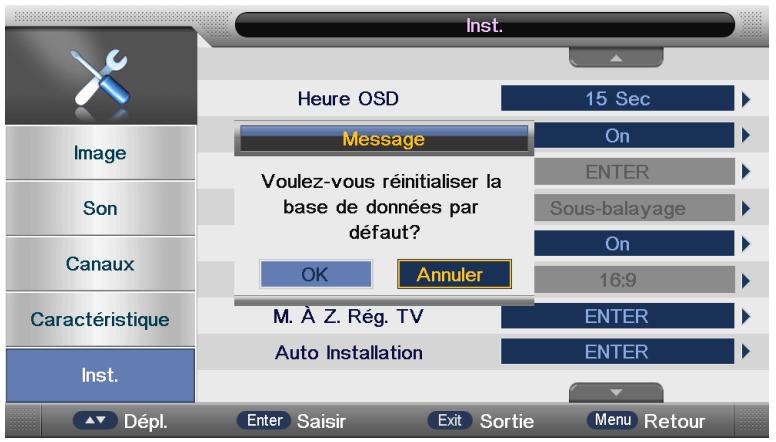

1. 2. M à Z reg. TV - Remise à zéro TV

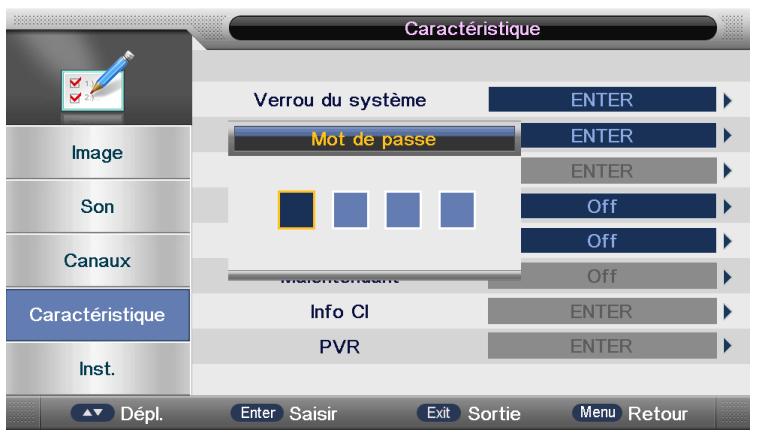

Entrez le mot de passe – Mot de passe initial 0000 Le menu suivant sera affiché vous demandant de confirmer la réinitialisation.

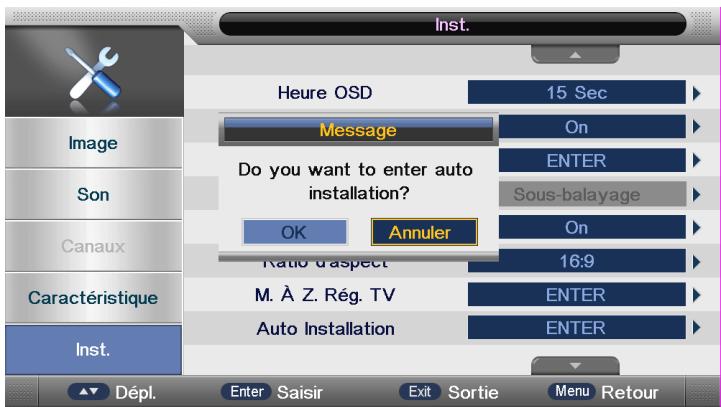

2. Un nouvel écran vous proposera alors de d’effectuer une recherche automatique des programmes TV.

Le pays par défaut est la France.

Vous pouvez changer le pays à l’aide des touches de navigation et valider votre choix.

Auto Installation – Configuration 3

L’emplacement par défaut est le domicile. Vous pouvez changer le réglage pour une exposition En magasin en utilisant les touches de navigation et valider votre choix.

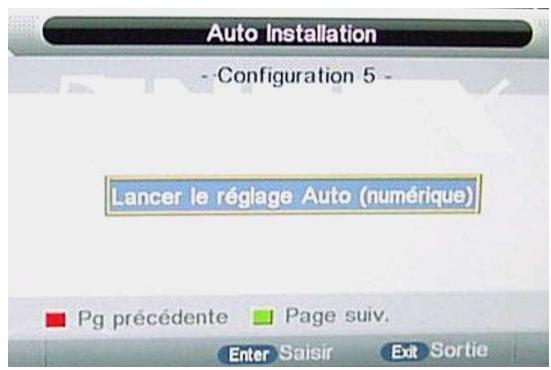

Lorsque les paramètres langue, pays, location, durée sont définis le menu vous proposera de lancer la recherche automatique des programmes télévision.

En France depuis la fin 2011 tous les programmes TV sont diffusée en mode numérique TNT. Une recherche analogique peut être effectuée dans certaines régions frontalières ou des programmes TV sont encore diffusés en mode analogique mais ce mode de transmission tend à disparaître complètement à court terme.

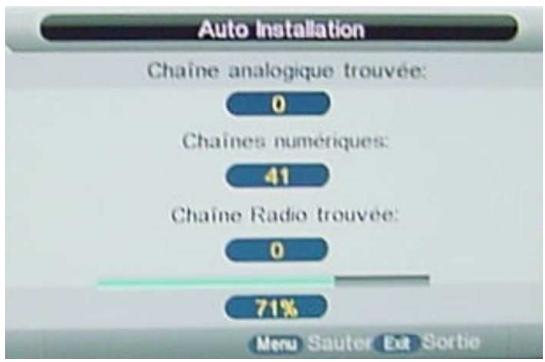

A la fin de la recherche automatique des programmes

TV l’écran affichera le nombre de chaînes analogiques trouvées, le nombre de chaînes numériques trouvées et mémorisées et le nombre de chaînes Radio trouvées. En France il n’y aura pas de chaînes analogiques ou Radio car elles ne sont pas diffusées. Le nombre de chaînes numériques trouvées comprend les programmes TV en mode SD définition standard, les programmes TV en HD Haute définition, qui peuvent être gratuits ou payants. Pour cette raison le nombre des chaînes affichées à peut être inférieur au nombre de chaînes trouvées.

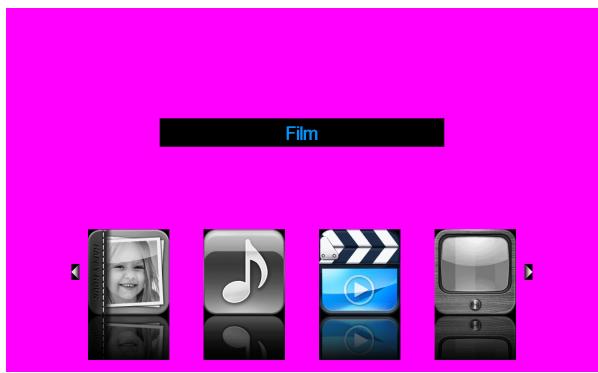

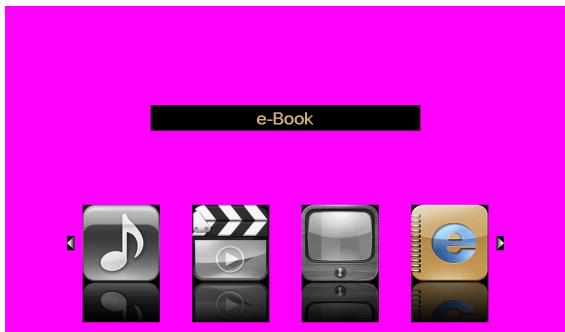

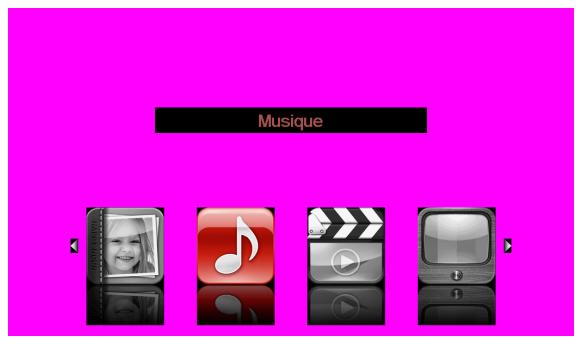

2 – Sélectionnez le mode média à l’aide des touches de navigation  ou et validez ENTER.

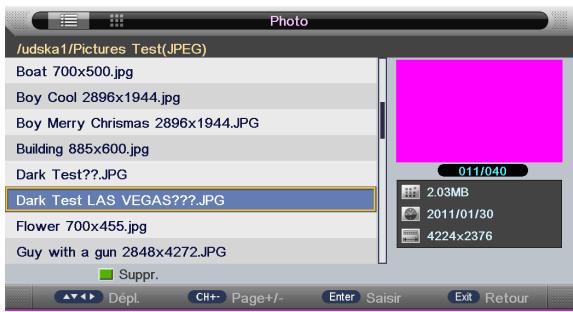

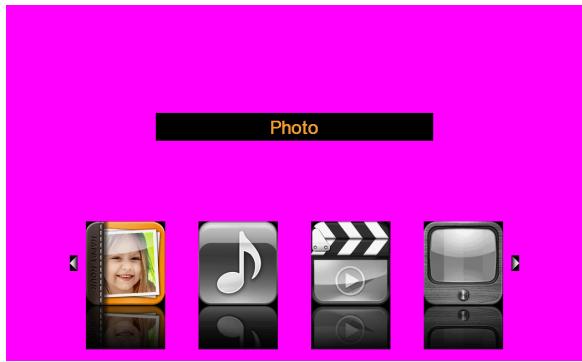

MODE PHOTO Un écran affiche les différents média traités par l’appareil. Le premier média sélectionné est le mode photo. Sélectionnez une photo à l’aide des touches de navigation  ou . Appuyez sur la touche ENTER ou sur la touche lecture II pour visionner la photo sélectionnée.

Pour obtenir des informations sur la photo en cours de visualisation, appuyez sur la touche INFO.

Appuyez sur la touche II pour afficher les caractéristiques de la photo. Vous pouvez également appuyer sur les touches , ,
,  pour faire tourner la photo.

 ou  et validez votre choix en appuyant sur la touche ENTER.

3. Vous pouvez visualiser les informations sur la progression de la lecture sur la partie droite de l’écran.

2 – Sélection d’un titre

2. Sélectionnez un film à l’aide des touches

 ou  et validez votre choix en appuyant sur la touche ENTER. 3. Appuyez sur la touche ENTER ou sur la touche II pour lire la vidéo. 4. Appuyez sur la touche ou sur la touche EXIT pour revenir au menu précédent.

Appuyez sur la touche INFO pour afficher les caractéristiques du fichier en cours de lecture.

Appuyez sur la touche ENTER ou sur II pour visualiser la vidéo. 4. Appuyez sur la touche EXIT pour revenir au menu précédent.

Appuyez sur la touche INFO pour afficher

Les informations relatives à la vidéo en cours de lecture. Appuyez sur la touche II pour suivre l’état de la lecture vidéo.

Appuyez sur la touche ENTER ou sur

II pour afficher le texte. 4. Appuyez sur la touche EXIT pour revenir au menu précédent.

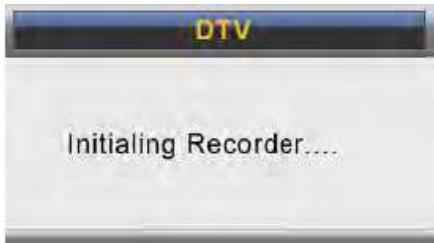

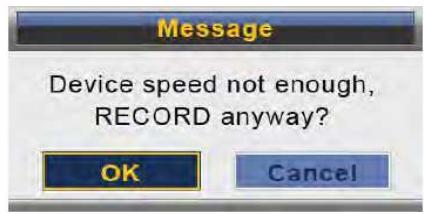

ENREGISTREMENT DIRECT Lors de la diffusion d’un programme TNT, appuyez sur la touche PVR de la télécommande Si le support USB connecté au téléviseur n’est pas suffisamment rapide un message vous de mandera si vous souhaitez changer de support et annuler l’enregistrement, CANCEL ou si vous souhaitez effectuer l’enregistrement OK avec le risque que certaines images ne soient pas correctement enregistrées

PVR Appuyez à nouveau sur la touche PVR pour commencer l’enregistrement.

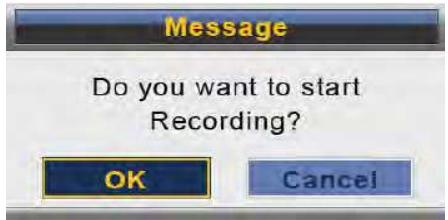

Une boîte de dialogue vous demandera de confirmer le début d’enregistrement. Sélectionnez OK à l’aide de la touche de navigation
et validez avec la touche ENTER.

Si vous avez validé l’enregistrement un nouveau message vous informera du début de l’enregistrement.

Un logo REC sera affiché en haut et à gauche de l’écran.

Durant l’enregistrement, appuyez sur la touche PVR pour afficher la durée d’enregistrement.

Pour arrêter l’enregistrement, appuyez sur la touche stop.

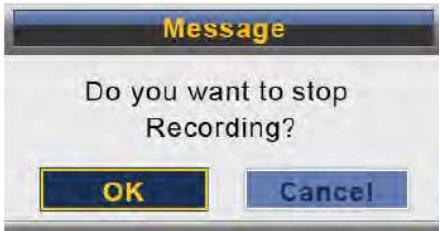

Une boîte de dialogue vous demandera de confirmer l’arrêt de l’enregistrement. Sélectionnez CANCEL pour continuer l’enregistrement ou OK pour arrêter l’enregistrement.

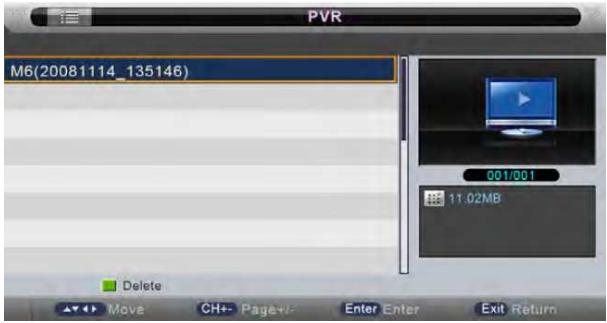

Dans le menu caractéristiques sélectionnez la ligne PVR à l’aide des touches  ou  et validez en appuyant sur la touche ENTER ou sur la touche .

Sous menu caractéristiques

1. Un menu s’affiche pour définir si nécessaire la partition de la mémoire USB.

5. 6. Sélectionnez un numéro de programme CH N° et appuyer sur la touche ROUGE de la télécommande pour annuler le minuteur sur le canal sélectionné. Une boîte de dialogue vous de mandera de confirmer la suppression du minuteur sur ce programme. Pour supprimer tous les minuteurs, appuyez sur la touche VERTE de la télécommande. Une boîte de dialogue vous demandera de confirmer la suppression de tous les minuteurs. Pour ajouter des programmes à le liste des minuteurs, appuyez sur la touche JAUNE de la Télécommande.

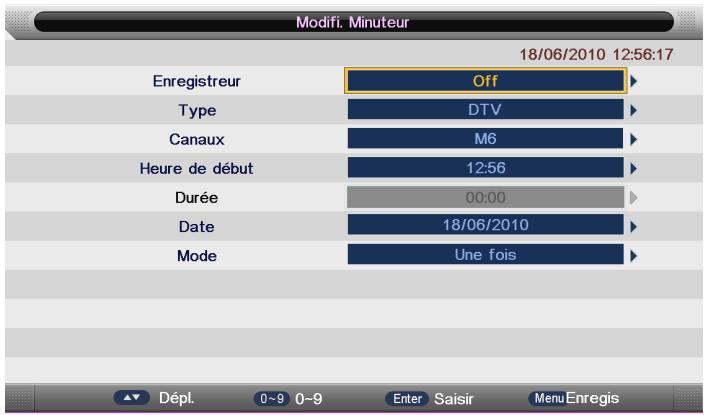

Sélectionnez la ligne TYPE à l’aide des touches  ou  et validez avec la touche ENTER.

Sélectionnez l’option DTV comme source d’enregistrement. Sélectionnez la ligne CANAUX pour choisir le programme TV à enregistrer à l’aide des touches  ou  et validez avec la touche ENTER. Sélectionnez la ligne HEURE DE DEBUT d’enregistrement à l’aide des touches  ou  et validez avec la touche ENTER. Sélectionnez la ligne DUREE à l’aide des touches  ou  et validez avec la touche ENTER. Entrez la durée d’enregistrement à l’aide des touches numériques 0 à 9. NOTA : La durée d’enregistrement doit être compatible avec la capacité du support USB. Sélectionnez la ligne DATE à l’aide des touches  ou  et validez avec la touche ENTER. Entrez la date d’enregistrement à l’aide des touches numériques 0 à 9. Sélectionnez la ligne MODE à l’aide des touches  ou  et validez avec la touche ENTER. Choisissez le mode d’enregistrement, c'est-à-dire la périodicité de l’enregistrement entre quotidien Hebdomadaire, mensuel.

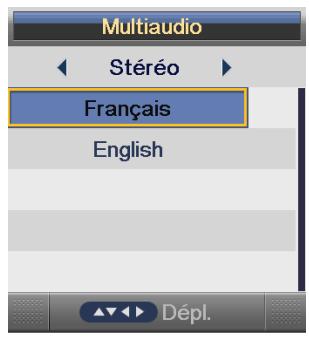

NOTA : Le choix de la langue n’est possible que si le langage choisi est diffusé par le programme TV et affiché dans le liste multi langages.

Fixez le pied sur la base du téléviseur à l’aide des 5 vis fournies.

DEMONTAGE DU PIED Placez le téléviseur sur une surface plane et propre.

Retirez les 6 vis qui fixent le pied sur le téléviseur. Désolidarisez le pied en maintenant le téléviseur

L’adaptateur secteur est destiné exclusivement à une utilisation en intérieur.

PILES ET BATTERIES PILES Remplacez les piles dès que leur fonctionnement donne des signes de faiblesse. Si les piles coulent et laissent échapper de l’acide, éviter de les manipuler à main nue. Remplacez les piles usagées en changeant ensembles toutes les piles d’un même appareil et ne mélangez pas les marques et les types de piles. En cas de non utilisation prolongée de l’appareil, retirez les piles de leur compartiment. ATTENTION : Les enfants en bas âge ne doivent pas avoir accès aux piles afin qu’ils ne ne les portent pas à la bouche et puissent se brûler ou les ingérer. BATTERIES Lors du remplacement des piles ou des batteries, il existe un risque d’explosion si l’élément remplacé est d’un type incorrect. Dans le doute demandez conseil à un spécialiste. Pour éviter tout risque de brûlures, ne placez jamais un appareil alimenté par une batterie à l’intérieur d’un vêtement ou à proximité du corps. MISE AU REBUT Les piles ou les batteries usagées ne doivent pas être jetées avec les ordures ménagères mais déposées dans des containers mis à votre disposition dans les lieux de distribution de produits électriques et électroniques. RESPECT DE L'ENVIRONNEMENT Ce pictogramme rappelle qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l’environnement. Faites reprendre les appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Directive Européenne : 2008 / 98 / WEEE Ce pictogramme rappelle que ce produit à été manufacturé avec des composants et des procédés de fabrication qui respectent la législation en matière d’environnement. La fabrication de ce produit exclut tous les matériaux qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium, le mercure, les PBB, PBDE et les composés qui ne s’éliminent que difficilement dans la nature. Directive RoHS 2011 / 65 / E C MARQUAGE CE Ce pictogramme rappelle que cet appareil est conforme à la législation Européenne : Sécurité électrique LVD. Rayonnements Electromagnétiques EMC. Eco design ErP Directives LVD : 2006 / 95 / EC – Normes 60065 – 2002 / EN 60950-1 /2006 Directives EMC : 2004 / 108/EC Directives ErP : 1275 / 2008 / CE ECOUTE AU CASQUE ATTENTION : À pleine puissance l’écoute prolongée au casque peut endommager l’oreille de l’utilisateur. Avant de placer le casque sur vos oreilles, pensez à réduire le volume sonore, et ensuite seulement vous ajusterez le niveau de son à votre convenance.
