Type de produit	Téléviseur LCD TFT
Taille d'écran	21,5 pouces (55 cm)
Format d'écran	16:9
Réception TV	Analogique SECAM-PAL-NTSC (via SCART), TNT numérique
Connectivité	HDMI, VGA, SCART, entrées composante, S-Vidéo, USB, prise casque, sortie audio coaxiale
Alimentation	AC 100-240V, 50/60Hz via adaptateur secteur
Consommation	60 W (veille < 5 W)
Fonctions principales	PVR (enregistrement USB), EPG, contrôle parental, verrouillage, minuterie, télétexte
Multimédia USB	Photo (jpg, bmp, png), musique (mp3, wma, wav), vidéo (dat, vob, mpg, rmvb, mkv, avi)

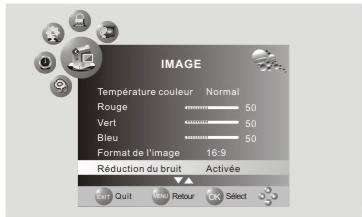

Réglages image	Modes Dynamique, Standard, Utilisateur, Modéré ; contraste, luminosité, couleur, netteté, teinte, température de couleur

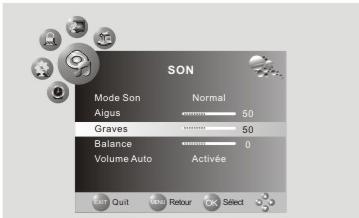

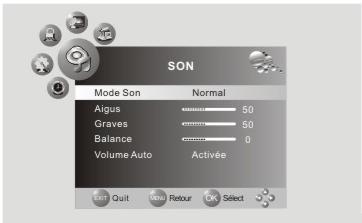

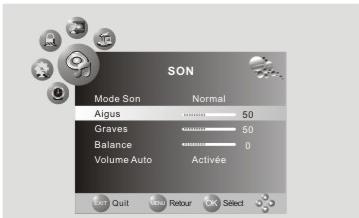

Réglages son	Modes Standard, Musique, Film, Sport, Utilisateur ; aigus, graves, balance, volume auto
Langues OSD	Multi-langues (sélectionnable en menu)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits chimiques, diluants ou essence
Sécurité	Débrancher en cas d'orage, ne pas ouvrir le boîtier, éloigner des liquides, ne pas obstruer les ouïes de ventilation
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur ; confier toute intervention à un personnel qualifié
Température d'utilisation	0 à 50°C
Humidité d'utilisation	20 à 80%
Impédance d'antenne	75 Ohms
Compatibilité PC	VGA, SVGA, XGA, WUXGA

FOIRE AUX QUESTIONS - NE-2210 NESX

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que la prise d'alimentation est correctement branchée côté TV et secteur. Assurez-vous que l'adaptateur secteur est bien connecté et que le voyant rouge est allumé. Si rien ne se passe, testez une autre prise ou contactez le SAV.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le volume n'est pas au minimum et que la fonction MUTE n'est pas activée. Appuyez plusieurs fois sur la touche MUTE de la télécommande. Assurez-vous également que la source d'entrée audio est correcte.

L'image ou le son présente un souffle, que faire ?

Cela peut provenir d'une mauvaise connexion d'antenne ou d'un mauvais canal. Vérifiez le branchement de l'antenne et sa qualité. Essayez de réorienter l'antenne. Si le problème persiste, utilisez un amplificateur d'antenne.

La télécommande ne fonctionne pas, comment résoudre ?

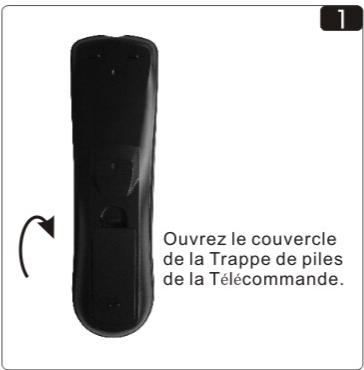

Remplacez les piles par des neuves en respectant la polarité. Orientez la télécommande vers le récepteur infrarouge du téléviseur sans obstacle. Évitez la lumière directe du soleil ou un éclairage néon intense qui peut diminuer la portée.

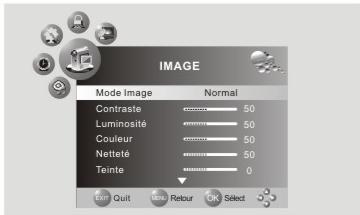

Les couleurs sont anormales, comment régler ?

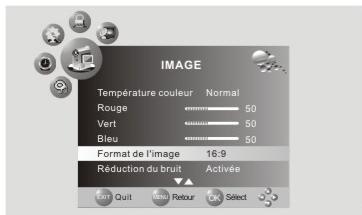

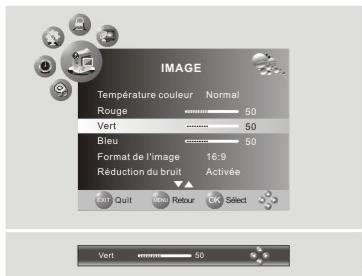

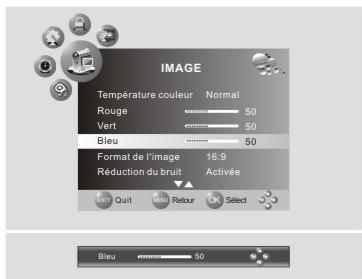

Accédez au menu IMAGE et vérifiez le réglage de saturation des couleurs. Assurez-vous que le standard de couleur est correct (SECAM en France). Vous pouvez aussi réinitialiser les paramètres image via le mode Standard ou Rétablir les paramètres usine.

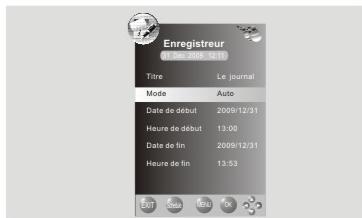

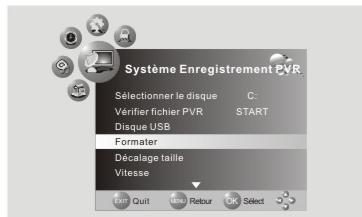

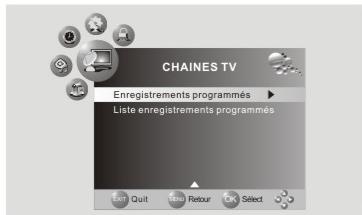

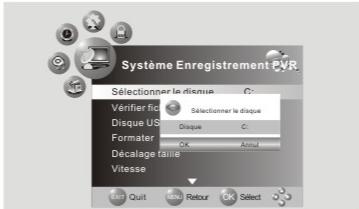

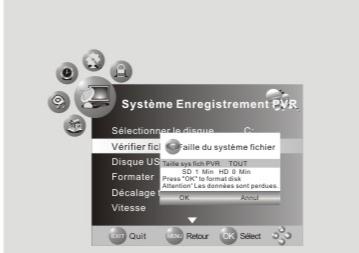

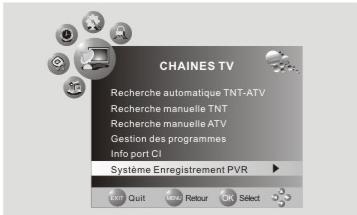

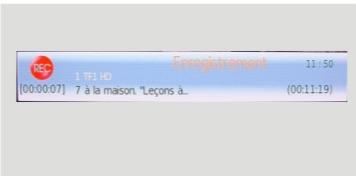

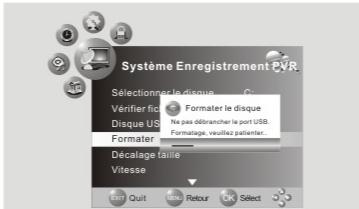

Comment enregistrer un programme TV sur une clé USB ?

Branchez une clé USB formatée sur le port USB. En mode TNT, appuyez sur la touche REC pour un enregistrement direct. Pour un enregistrement programmé, allez dans le menu Chaînes TV > Enregistreur et réglez les heures. Utilisez l'EPG pour sélectionner un programme et appuyez sur REC.

Comment verrouiller l'accès à certaines chaînes ?

Allez dans le menu Verrouillage (mot de passe par défaut 0000). Activez Verrouiller chaîne, puis allez dans Bloquer programme pour sélectionner les chaînes à bloquer avec la touche VERTE. Vous pouvez aussi changer le mot de passe et activer le contrôle parental.

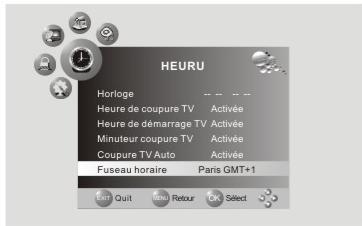

Comment régler l'horloge et la minuterie ?

Dans le menu Horloge, réglez le jour, mois, année, heure et minute. Vous pouvez aussi programmer une heure de démarrage ou de coupure automatique. Le Minuteur coupure TV permet d'éteindre le téléviseur après un délai.

Quel est le meilleur moyen de nettoyer l'écran ?

Utilisez un chiffon doux et sec (microfibre). N'utilisez jamais de produits chimiques, diluants, essence ou alcalis. Évitez de rayer la surface avec des objets pointus. Pour les taches, humidifiez légèrement le chiffon avec de l'eau.

Que faire en cas d'orage ?

Il est conseillé de débrancher le cordon d'antenne et le cordon d'alimentation pour éviter les dommages causés par la foudre. Ces détériorations ne sont pas couvertes par la garantie.

MODE D'EMPLOI NE-2210 NESX

• L'alimentation n'est pas ou mal branchée
• La source d'entrée n'est pas ou mal branchée.

Solution possible: Vérifiez la source d'entrée.

• Vérifiez la prise d'alimentation côté TV et côté distribution réseau.
• Vérifiez qu'une source d'entrée TV ou vidéo est bien branchée

PAS de son

Cause possible:

• Le réglage du volume son est au minimum - La touche MUTE a été appuyée Solution possible:
• Vérifiez le réglage volume son.
• Appuyez sur la touche MUTE à plusieurs reprises.

Souffle dans le son et l'image

Cause possible:

-L'antenne est mal branchée. - le téléviseur est réglé sur un mauvais canal.

Solution possible:

• Vérifiez le branchement et la qualité de l'antenne.
• Vérifiez que le télévisuel est sur le bon canal de réception.

Cause possible:

• Le téléviseur est régé sur un autre standard de couleur que le SECAM
• Le réglage de saturation des couleurs est au minimum.

Solution possible: Régler la saturation des couleurs au minimum.

• Vérifiez le standard de réception (SECAM pour la France).
• Vérifiez le réglage de saturation des couleurs

La telecommande n'agit PAS

Cause possible:

• Les piles sont usées ou absentes de la télécommande.
• La télécommande n'est pas bien orientée ou il y a un obstacle entre l'émetteur de la télécommande et le récepteur. Solution possible:
• Changez les piles en les remplaçant par des piles neuves.
• Orientez la télécommande en direction du récepteur infra rouge.

Adaptateur secteur

Si l'appareil est alimenté par un adaptateur secteur extérieur, le socle de la prise de courant doit être installé à proximité du matériel et doit être facilement accessible. Si l'adaptateur chauffe de manière excessive ou si la fumée s'en dégage, retirez immeditaté le prise de l'alimentation secteurPILES ET BATTERIES

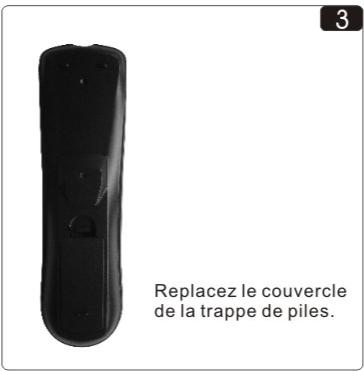

PILES et batteries

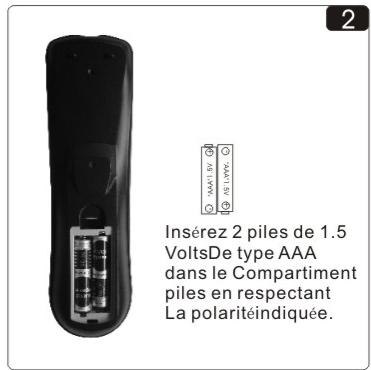

Alimentation de l'appareil ou de la télécommande. PILES: Remplacez les piles dès que leur fonctionnement donne des signes de faiblesse afin d'éviter qu'elles ne coulent dans le boîtier. Remplacez les piles usagées en changeant ensembles toutes les piles d'un même appareil et ne mélangez pas les marques et les types de piles. En cas de non utilisation prolongée de l'appareil, retirez les piles de leur logement.

BATTERIES : Lors du remplacement des piles ou batteries au lithium, il existe un risque d'explosion si l'élément remplace est d'un type incorrect. Dans le doute, demandez conseil à un spécialiste. Bien que très minime, il existe toujours une possibilité qu'une batterie chauffe et risque d'exploser. Ne placez pas un appareil alimenté par batterie dans un vêtement ou à proximité du corps afin d'éviter tout risque de brûlure.

Attention

Les piles ou les batteries usagées ne doivent pas être jetées avec les ordures ménagères mais déposées dans des containers mis à votre disposition dans les lieux de distribution de produits électriques et électroniques.

Respect de l'environnement

Ce pictogramme rappelle qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre les appareils par leur distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Directive Européenne DEEE : 2002/96/EC

Ce pictogramme rappelle que ce produit a été manufactured avec des composants et des procédés de fabrication qui respectent la législation en matière d'environnement. La fabrication de ce produit exclut tous les matérielux qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium, le mercury, les PBB, PBDE et les composés qui ne s'éliminent que difficilement dans la nature.

Marquage CE

Sécurité électrique et rayonnements électromagnétiques. Ce pictogramme rappelle que cet appareil est conforme à la législation Européenne en matière de : Sécurité électrique : LVD 73/23/EEC. Normes de rayonnement et d'immunité électromagnétique 89/336/EEC

RISQUE De decharge electrique NE PAS OUVRIR

Le symbole de l'éclair dans un triangle équilatéral sert à avertir l'usage qu'il existe à l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour constituer un risque d'électrocution. Le symbole du point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usage que la documentation accompagnant l'appareil contient des importants renseignements concernant le fonctionnement de l'appareil, son entretien, et sa réparation.

Attention : Afin d'éviter tout risque d'électrocution, n'accédez pas à l'intérieur du boîtier. Cet appareil ne contient aucune pièce pouvant être changée par l'usage. Pour toute intervention, confiez la réparation à un personnel qualifié.

1. Toutes les instructions relatives à la sécurité et à l'utilisation de cet appareil doivent être lues avant son branchement et son utilisation.
2. Ce manuel devra être conservé par l'utilisateur en vue d'un emploi ultérieur.
3. Les précautions d'utilisation devront être suivies et respectées.
4. Cet appareil ne doit pas être utilisé à proximité d'un évier, d'une baignoire ou de toute source de liquide susceptible de projeter de l'eau à l'intérieur de l'appareil.
5. Cet appareil doit être posé sur une surface plane afin d'éviter tout risque de chute. Si l'appareil doit être placé sur une étagère assurez-vous que celle-ci supporte ainsiement le poids de l'appareil.
6. Manipulez cet appareil avec précaution et évitez les chocs avec des surfaces dures ou saillantes.
7. Les ouies de ventilation de l'appareil ne devront pas être obstruées. Il ne faut pas placer cet appareil dans un endroit sans aération ou sur une surface qui gênerait la circulation de l'air comme par exemple une couverture, un lit ou un canapé.
8. L'appareil devra être placé au moins 10 cm d'une paroi, et ne devra pas se trouver dans un endroit confiné.
9. Cet apparéil ne doit pas être place àproximéted'une source de chaleur telle qu'un radiateur ou un amplificateur de puissance et il ne devra pas être soumis aux rayons directs du soleil.
10. Cet apparéil ne devra être alimentéque par une source d'alimentation conforme aux prescriptions de la notice d'utilisation et conformes aux indications portées sur l' apparéil lui même.
11. Si la prise d'alimentation est reliée à la terre, vérifie la conformité de votre installation.
12. Si l'appareil n'est pas utilisé pour une longue période, il est recommandé debranch l'appareil du du réseau électrique.
13. Si l'appareil fonctionne de manière anormale ou si l'un des cas suivants se produit, faites examiner l'appareil par un personnel qualifié:

13a Si le cordon secteur ou la prise sont endommagés.

13b Si un liquide a pénétré l'intérieur de l'appareil ou s'il a été exposé à la pluie.

13c Si l'appareil est tombé et que le coffret est endommagé.

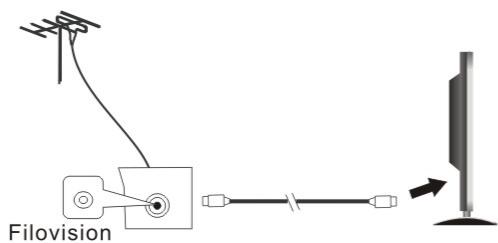

1. Pour une meilleure réception en radio, raccordez l'appareil à l'antenne extérieure.
2. èrement le fonctionnement de ce récepteur radio. Dans ce cas augmentez la distance entre les deux appareils ou coupez l'alimentation de la chaîne.

CONSIGNES DE SÉCURITÉ 1

1. Moniteur Téléviseur
2. Écran LCD TFT 21.5" 55 cm Format 16:9
3. Téléviseur Analogue SECAM-PAL-NTSC par le prise SCART
4. Téléviseur Digital TNT
5. Moniteur Multimédia : Entrées AV-S VIDEO-SCART-PC-HDMI 5. Sortie Casque audio
6. Menu multi langues
7. Consommation: 60 Watts
8. Consommation en veille : Moins de 5 Watts
9. Impédance d'antenne 75 Ohms
10. Températures d'utilisation : 0 à 50°C
11. Humiditégammé d'utilisation : 20 à80%
12. Affichage en mode PC : VGA-SVGA-XGA-WUXGA

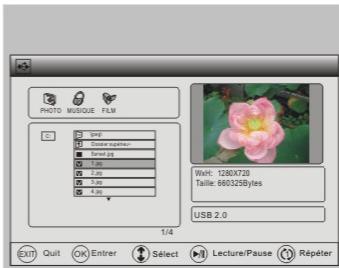

Sélectionnez l'option USB à partir du menu source pour accéder à la fonction multimédia.

Vous pouvez appuyer sur la touche / pour sélectionner un périphérique disponible, puis sur "OK" pour valider votre sélection.

Appuyez sur "Quitter" pour revenir à la page précédente.

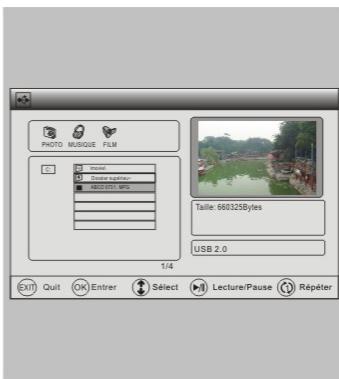

L'utilisateur peut faire passer des photos grâce au lecteur Photo. Sur l'interface de gauche, vous pouvez utiliser / pour sélectionner le fichier de votre choix. Appuyez ensuite sur OK pour entamer la lecture. Lorsqu'une photo est en cours de lecture, vous pouvez effectuer les operations suivantes: Appuyez sur / pour passer au fichier precedent/suivant. Appuyez sur pour passer au fichier precedent/suivant. Appuyez sur / pour faire un return rapide/une avance rapide sur le fichier en cours de lecture. Appuyez sur pour revenir au menu precedent. Appuyez sur pourisser a la piste ou au chapitre precedent(e) Appuyez sur pourisser a la piste ou au chapitre suivant(e).

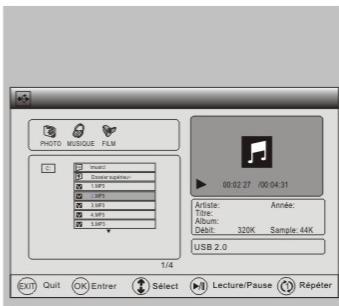

L'utilisateur peut faire passer des fichiers musicaux grâce au lecteur Musique. Sur l'interface de gauche, vous pouvez utiliser / pour sélectionner le fichier de votre choix. Appuyez ensuite sur OK pour entamer la lecture. Lorsqu'un morceau musical est en cours de lecture, vous pouvez effectuer les opérations suivantes : Appuyez sur / pour passer au fichier précédent/suivant. Appuyez sur Vol + / - pour régler le volume. Appuyez sur pour mettre la musique en marche/sur pause. Appuyez sur / pour faire un retour rapide/une avance rapide sur le fichier en cours de lecture. Appuyez sur pour revenir au menu précédent. Appuyez sur pour passer à la piste ou au chapitre précédent(e). Appuyez sur pour passer à la piste ou au chapitre suivant(e).

Film

L'utilisateur peut faire passer des fichiers Film grâce au lecteur Film. Sur l'interface de gauche, vous pouvez utiliser / pour sélectionner le fichier de votre choix. Appuyez ensuite sur OK pour entamer la lecture. Lorsqu'un film est en cours de lecture, vous pouvez effectuer les opérations suivantes : Appuyez sur / pour passer au fichier précédent/suivant. Appuyez sur Vol + / - pour régler le volume. Appuyez sur I pour mettre la film en marche/sur pause. Appuyez sur / pour faire un retour rapide/une avance rapide sur le fichier en cours de lecture. Appuyez sur pour revenir au menu précédent. Appuyez sur pour passer à la piste ou au chapitre précédent(e). Appuyez sur pour passer à la piste ou au chapitre suivant(e).

Raccourci

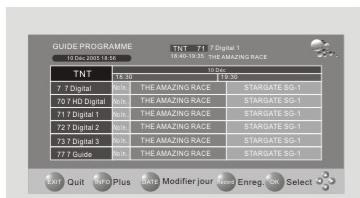

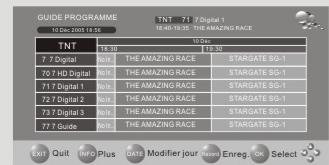

Le guide des programmes électronique (EPG) permet d'afficher à l'écran les heures des programmes de la télévision numérique terrestre (TNT). INFO: Affiche les informations de la chaîne en cours. DATE: Appuyez sur la touche «JAUNE» de la télécommande pour sélectionner l'option «DATE». Ensuite, utilisez les touches «<» et «>» pour sélectionner la date à visionner. OK: Appuyez sur la touche «OK» de la télécommande afin de confirmer votre sélection.

Appuyez sur la touche « SUBTITLE » pour afficher les sous-titres. Vous pouvez également désirer la langue de sous-titre si la chaîne le permet.

Appuyez sur la touche « FAV » afin d'afficher votre liste des favors.

Appuyez sur la touche « AUDIO » pour afficher l'option « Langue Audio ». Ensuite, utilisez les touches « » et « » pour sélectionner la langue audio désirée.

Qualite des ECRANS LCD TFT

Malgré le soin apporté à la fabrication et au contrôle des écrans LCD TFT, il subsiste sur certaines dalles des éléments d'image (Pixels) qui ont une luminosité différente de l'ensemble des points constituant l'image. Ce phénomène est bien connu et concerne tous les fabricants d'écran et des fabricants de moniteurs ou de téléviseurs qui utilisent cette technologie. Le nombre et la répartition de ces points qui peuvent être plus brillants ou moins brillants que le reste des Pixels qui constituent l'écran a fait l'objet d'une classification qui permet de quantifier ce qui peut constituer une image pour l'utilisateur et définit un critère d'acceptation.

PHENOMENE OBSER VE	CRITRERES D'ACCEPTATION
Ligne continue	Non acceptable
Point brillant	Acceptable ≤ 5 points
Point noir	Acceptable ≤ 8 points
Répartition des points	Acceptable : 2 points consécutifs en vertical ou en horizontal
	Acceptable : 2 points noirs consécutifs en vertical ou en horizontal.
	Non acceptable : ≥ 3 points brillants consécutifs en vertical ou en horizontal.
	Non acceptable: ≥ 3 points noirs consécutifs en vertical ou en horizontal.

Tous les fabricants de dalles adoptent le même critère de qualité pour leur produit et les fabricants de produits finis, moniteurs ou téléviseurs, suivent ces recommandations. Si l'écran du produit, moniteur ou téléviseur LCD, entre dans les critères d'acceptation décrits dans le tableau ci-dessus, la responsabilité du fabricant du panneau ou celle du fabricant du moniteur/téléviseur ne sera pas engagée et la garantie ne s'applique pas dans ce cas de figure. Dans certains cas limités ou si le phénomène est particulièrement gênant, le constructeur ou le distributeur peuvent accepter de prendre en charge tout ou partie du changement de panneau, mais cela constitue uniquement un geste commercial qui n'a aucun caractère obligatoire.

Reglages de l'image sur les ECRANS LCD

Les téléviseurs à écran plat qui font appel à la technologie LCD (cristaux liquides) peuvent, selon les modèles, représenter un angle de vision moindre que les appareils utilisant d'autres techniques (CRT, PLASMA).

Cette particularité est plus facilement visible sur les écrans de petite taille, 15 et 17 pouces (36/45 cm).

Il est donc conseillé pour ce type de téléviseur d'effectuer les réglages image de luminosité, contraste et couleur en se positionnant face à l'écran sur le plan vertical comme sur le plan horizontal.

Transport et installation du televiseur

Du fait de son moindre poids et de sa moindre épaisseur par rapport à un téléviseur classique, votre Téléviseur / moniteur pourra plus facilement être déplacé. Cependant, nous vous recommandons de prendre les précautions suivantes lors de ces déplacements :

1) Durant le transport et hors transport, ne touchez pas et sur tout n'appuyez pas sur l'écran de votre téléviseur. Évitez la proximité de tout objet susceptible de rayer la surface de l'écran. 2) Posez le téléviseur avec précaution sur son pied et évitez qu'il frappe un obstacle quelconque par un des angles de l'écran. Si la dalle qui constitue l'écran subit une contrainte trop importante, votre téléviseur risque d'être endommagé de manière définitive. 3) Lors du branchement des cordons antenne ou péritel, assurez-vous que les prises soient bien enfoncées dans les prises correspondantes. Vérifiez que l'appareil pose sur son pied, les câbles ne soient pas en contrainte mécanique et ne risquent pas de déterminer les prises. Positionnez les câbles de raccordement de manière à qu'ils ne constituent pas un obstacle pour les déplacements approximatifs de l'appareil.

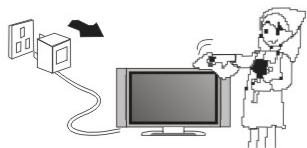

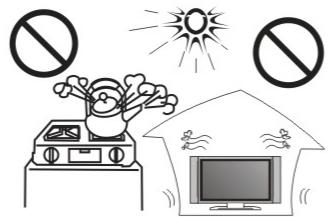

Securite precautions d'emploi

Débranchez immédiatement la prise d'alimentation si de la fumée ou une odeur anormale se dégage de l'appareil. Arrêtez immédiatement l'appareil en présence de son très déformé ou si l'image n'est plus affichée à l'écran.

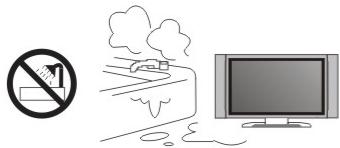

Éloignez l'appareil de toute source d'humidité et évitez les risques d'éclaboussures par un liquide quelconque.

Ne soumettez pas l'appareil à des températures trop élevées et évitez d'exposer l'appareil aux rayons directs du soleil.

Nettoyez l'appareil avec un chiffon doux.

Faites attention de ne pas rayer le coffret avec des objects pointus susceptibles de laisser des traces sur la surface du boîtier.

N'utilise jamais de produits chimiques, diluants acides, essence, alcali pour nettoyer le coffret. Vous risqueriez d'enlever la peinture et même d'attaquer la surface du bo?tier.

Menuverrouillage

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Utilisez les touches et pour sélectionner le menu « Verrouillage » 2. Appuyez sur la touche ou OK pour accéder au sous-menu « Verrouillage ». Utilisez les touches et pour sélectionner les options et les touches et pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

Verrouillage

Vous devez entrer le mot de passe pour pouvoir accéder au système de verrouillage. Le mot de passe par défaut est « 0000 »

Verrouiller chaîne

Utilisez les touches et pour activer ou désactiver le système de verrouillage.

Changer mot de passe

Sélectionner cette option dans le menu, puis appuyez sur la touche ou OK pour accéder à la page de mot de passe. Nouveau: Entrez votre nouveau mot de passe ici Confirmer: Entrez une nouvelle fois votre mot de passe pour validation.

Bloquer programme

Sélectionner cette option dans le menu, puis appuyez sur la touche ou « OK » pour accéder au menu « Blocage des chaînes ». Sélectionnez la chaîne que vous souhaiter bloquer en appuyant sur la touche « VERT »

Guide parental

Dans cette option, utilisez les touches et pour sélectionner l'option du contrôle parental TNT désirée.

Rétablir les paramètres usine

Dans cette option, utilisez la touche ou 0K pour rétablir le réglage usine. Appuyez sur « OUI » pour confirmer ou « NON » pour annuler.

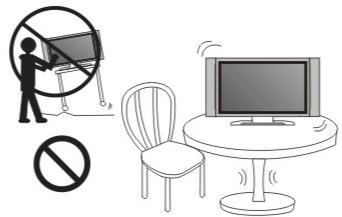

Ne posez pas l'appareil sur une surface instable d'où il pourrait facilement glisser puis tomber.

Placez l'appareil près d'une prise de courant et ou un endroit où les fils d'alimentation et d'antenne soient abrités du passage ou de la portée des enfants pour éviter de tirer sur les fils ou de les écraser. Faites attention à ne pas aimer les fils d'alimentation et de ne pas surcharger la prise de courant.

Ne tentez pas d'accéder à l'intérieur de l'appareil. Ne démontez aucune partie du coffret. Des tensions élevées sont présentes à l'intérieur et il y a un risque élevé de choc électrique.

Ne placez aucun objet sur l'appareil tels que les napperons qui risquent d'obstruer les ouies d'aération ou des éléments d'apartir desquels des Éléments métalliques pourraient pénétrer à l'intérieur de l'appareil.

Par temps d'orage, il est conseillé de débrancher le cordon antenné et le cordon d'alimentation de l'appareil afin d'éviter les dégâts causés par la foudre. Ce type de détérioration de l'appareil n'est en outre pas pris sous garantie.

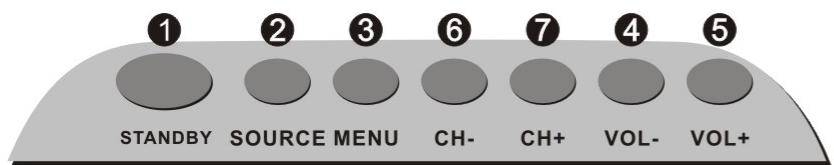

Commandes locales

Le panneau de commande se situe en haut du téléviseur.

Présentation des touches

1 Touche STANDBY: Renvoie l'appareil en mode veille.

Appuyez sur cette touche pour mettre l'appareil en marche.

Appuyez à nouveau pour mettre l'appareil en veille

2 Touche SOURCE :

Appuyez sur cette touche pour sélectionner la source d'entrée

Touche Menu :

Appuyez sur cette touche pour afficher le mode Menu.

4 Touche VOL-:

Appuyez sur cette touche pour diminuer le volume sonore.

En mode Menu, touche de navigation

Touche VOL +:

Appuyez sur cette touche pour augmenter le volume sonore.

En mode Menu, touche de navigation

6 Touche CH-:

Appuyez sur cette touche pour afficher le programme TV

Précédent. En mode Menu, touche de navigation

7 ▲ Touche CH + :

Appuyez sur cette touche pour afficher le programme TV suivant.

En mode Menu, touche de navigation

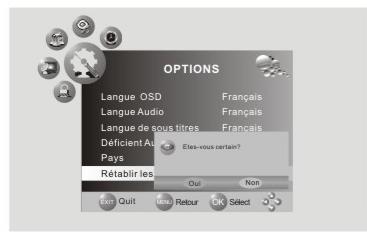

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Utilisez les touches ▲ et ▼ pour sélectionner le menu « Options ». 2. Appuyez sur la touche ou « OK » pour accéder au menu de réglages « Options ». Utilisez les touches ▲ et ▼ pour sélectionner les options et les touches ▲ et ▼ pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

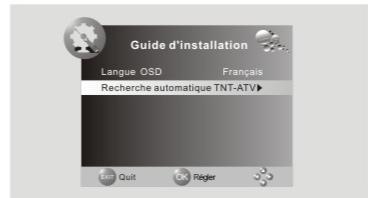

Utilisez les touches et pour sélectionner. votre langue désirée.

Langue audio

Sélectionner « 1ère langue » ou « 2ème langue » en utilisant les touches ▲ et ▼.

Utilisez les touches ▲ et ▼ pour sélectionner la langue en tant que langue audio.

Langue de sous-titres

Sélectionner « 1ère langue » ou « 2ème langue » en utilisant les touches ▲ et ▼.

Utilisez les touches ▲ et ▼ pour sélectionner la langue en tant que langue des sous-titres.

Déficient auditif

Utilisez les touches et pour activer ou désactiver cette fonction.

Pays

Utilisez les touches et pour sélectionner notre pays.

Fuseau horaire

Utilisez les touches et pour sélectionner. votre fuseau horaire.

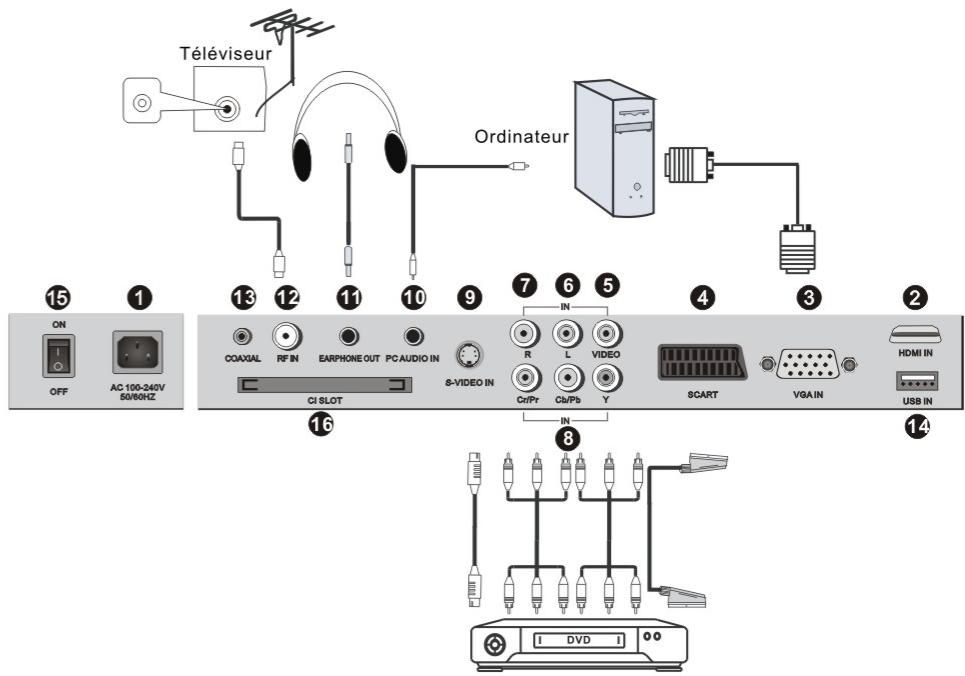

Branchement des equipements peripheriques

1) AC 100-240V: Terminal de l'entrée d'alimentation CA. 2) HDMI IN: Interface multimédia haute définition.

Remarque : Les signaux vidéo compatibles sont 480p / 576p / 720p / 1080i / 1080p. 3) VGA IN : Cette prise peut être connectée à votre ordinateur par un câble VGA 15 broches. 4) SCART : Connecteur audio et vidéo. 5) VIDEO : Entrée Vidéo RCA. 6) AUDIO-L : Entrée Audio RCA gauche. 7) AUDIO-R : Entrée Audio RCA droite. 8) YCb/Pb Cr/Pr : Prise d'entrée Composante. 9) S-VIDEO IN : Entrée vidéo à composantes séparées. 10) PC AUDIO IN : Entrée Audio PC. 11) EARPHONE OUT : Prise casque. 12) RF IN : Entrée d'antenne. 13) COAXIAL : Sortie audio numérique. 14) USB IN : Dans l'éventualité d'une mise à jour logicielle par un technicien du service SAV. Vous avez la possibilité d'accéder aux fichiers multimédias sauvegardés dans le périphérique USB. Les formats pris en charge incluent :. dat,,. vob,,. mpg,,. rmvb. mkv et. avi, ainsi que. jpg. bmp. png. wav. wma et. mp3. 15) : Cette touche est utilisée pour mettre l'appareil sous tension ou hors tension (ON / OFF). 16) CI PORT : Pour utiliser une carte CI.

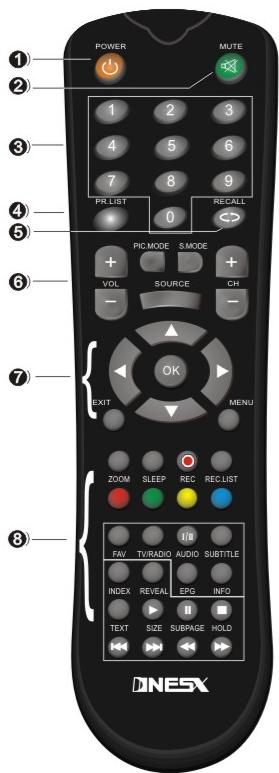

Telecommande

1 POWER

Permet d'allumer le téléviseur et le mettre en mode de voir. Si vous appuyez sur la touche Marche /Arrêt pendant l'enregistrement d'un programme, le rétroéclairage de l'écran LCD sera coupé.

MUTE

Coupe et rétablit le son.

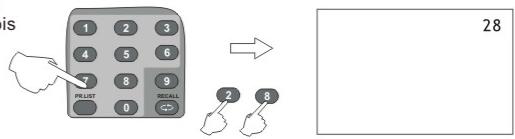

③ 0-9

Pour entrer le numéro de chaîne.

A PR. LIST

Affiche la liste des chaînes.

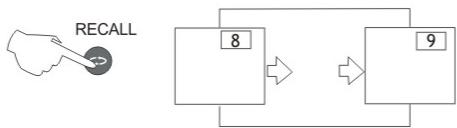

5RECALL

Affiche la dernière chaîne visionnée.

⑥ VOL+/VOL-

Augmente et diminue le volume sonore.

PIC. Mode

Permet de sélectionner le mode d'image directement.

S. MODE

Permet de sélectionner le mode de son directement.

SOURCE

Permet de sélectionner la source d'entrée.

CH+/CH-

Affiche la chaîne suivante ou précédente.

0|A

Pour sélectionner l'option suivante ou précédente.

Pour régler la valeur de l'option sélectionnée.

Pour confirmer une sélection dans les menus.

EXIT

Pour afficher la liste des chaînes lors de la visionnage de télévision.

MENU

Quitter le menu.

Affiche le menu principal.

Choix du format d'image. (Option uniquement pour les TV avec écran 16:9)

SLEEP

Pour rentrer en mode veille.

REC

Réglage de l'enregistrement (en mode TNT et MULTIMEDIA).

REC. LIST

Affiche la liste des REC.

RED

Utilisée également en modes TXT, TNT et TV.

GREEN

Retourner au dossier racine (en mode USB).

YELLOW

Utilisée également en modes TXT, TNT et TV.

CYAN

Copier le fichier options (en mode USB).

FAV

Utilise également en modes X1, INI et IV.

TV/RADIO

Pivoter l'image (en mode USB)

AUDIO&1/1

Option de suppression de fichiers (en mode OSB):

Option de suppression de fichiers (en mode OSB):

SUBTITLE

Affiche la liste des chaînes favorites.

EPG

Permute entre la TNT et radio.

Sélectionne le mode son et la langue en TNT.

INFO

Mode Nicam.

INDEX

Pour activer et désactiver le sous-titre.

Pour afficher le guide des programmes électroniques (à utiliser en dehors des menus).

REVEAL

Annal de la vieillesse sur les personnes en charge des services de l'officier du travail.

TEXT

Pour revenir à l'index en mode télétexte.

SIZE

Permet d'afficher les caractères cachés.

SUBPAGE

Affiche le texte à l'écran.

Permet de changer la taille de la page en cours.

Pour afficher la deuxième page en mode télétexte.

B (LECTURE)

Pour maintenir la page actuelle à l'écran en mode télétexte.

(ARRÉT)

Pour la lecture du disque

(Précièdent)

Pour pause le disque

Pour arrêter le disque.

Pour accéder à la piste ou au chapitre précédent.

(SUIVANT)

Pour accéder à la piste ou au chapitre suivant.

(RETOUR RAP

Pour faire un retour rapide.

(AVANCE RAPID

Pour faire une avance rapide.

Pour un fonctionnement optimal, la télécommande doit être orientée vers la fenêtre de réception infrarouge du téléviseur et hors présence d'obstacles entre la télécommande et le téléviseur. La portée de la télécommande peut être diminuée en présence de soleil ou d'éclairage néon.

Attention:

Les télécommandes sont des éléments fragiles. Évitez de les faire tomber et évitez toute projection de liquides qui pourraient pénétrer à l'intérieur.

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Utilisez les touches et pour sélectionner le menu « Horloge » 2. Appuyez sur la touche ou « OK » pour accéder au menu de réglages « Horloge » Utilisez les touches et pour sélectionner les options et les touches et pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

Horloge

Sélectionner cette option dans le menu, puis appuyez sur la touche ou « OK » pour accéder aux réglages. Appuyez sur les touches et pour sélectionner le paramètre à régler parmi Jour, Mois, Année, Heure et Minute. Utilisez les touches et pour régler la valeur du paramètre sélectionné.

Heure de coupure TV

Sélectionner cette option dans le menu, puis appuyez sur la touche ou « OK » pour accéder aux réglages. Appuyez sur les touches et pour sélectionner l'élément à régler parmi Répéter, Heure et Minute. Utilisez les touches et pour sélectionner le mode de répétition et pour régler l'heure de fin.

Heure de démarrage TV

Sélectionner cette option dans le menu, puis appuyez sur la touche ou « OK » pour accéder aux réglages. Appuyez sur les touches et pour sélectionner l'élément à régler parmi Activer, Heure, Minute, Volume, Mode et Numéro de chaine. Utilisez les touches et pour activer ou déactiver cette fonction et définir les détails de la mise en marche programmable.

Minuteur coupure TV

Sélectionner cette option dans le menu, puis appuyez sur les touches et pour désirer dans combien de temps vous souhaiter arrêter l'appareil.

Coupure TV auto

Utilisez les touches et pour activer ou désactiver cette fonction.

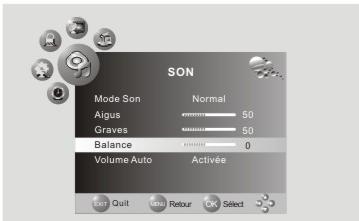

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Utilisez les touches et pour sélectionner le menu « SON » 2. Appuyez sur la touche ou « OK » pour accéder au menu de réglages « SON ». Utilisez les touches et pour sélectionner les options et les touches et pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

Mode son

Vous avez la possibilité de sélectionner le mode de son parmi Standard, Musique, Film, Sport et Utilisateur.

Aigus

Cette option vous permet de régler le niveau d'aigu.

Graves

Cette option vous permet de régler le niveau de basse.

Balance

Cette option vous permet de régler le niveau de balance de son.

Volume auto

Utilisez les touches et pour activer ou désactiver cette fonction.

Reemplacement des PILES

En cas de non utilisation prolongée de

L'appareil, retirez les piles de la télécommande.

Ne jetez pas les piles usagées avec les

Ordures ménagères. Utilisez les emplacements

Réservés disponibles chez votre revendeur.

Raccordement de l'antenne

1. Raccordez la prise de distribution antenne coaxiale 75 Ohms de l'installation à la prise d'entrée Antenne de l'appareil à l'aide d'un câble coaxial de bonne qualité. Ne placez pas le câble antenne approximativement du câble d'alimentation et veillez à ce que ce câble soit placé de manière à ne pas exercer de traction sur la prise antenne. Le câble ne doit pas gêner les mouvements près du téléviseur et risquer d'être accroché lors des manipulations de l'appareil.

En cas d'orage, il est recommandé de débrancher l'alimentation de l'appareil et l'arrivée d'antenne. Si vous manquez de gain (neige dans l'image ou souffle dans le son) utilisez un amplificateur d'antenne que pourrait vous conseiller votre distributeur. Si l'image est de mauvaise qualité (présence d'échos sur l'image) essayez de réorienter l'antenne pour obtenir une image de meilleure qualité.

Mise en MARCHE de l'appareil

1. Avant de raccorder l'alimentation de l'appareil, effectuez tous les branchements des appareils périphériques et vérifiez la conformité des connexions. 2. Branchez la fiche jack de l'adaptateur secteur sur la prise DC IN entrée continu de l'appareil.

Raccordez ensuite la prise secteur de l'adaptateur au réseau électrique en prenant soin au préalable de vérifier que la tension du réseau est compatible avec la tension d'entrée secteur de l'adaptateur.

1. Vérifiez la présence du témoin lumineux secteur en façade du téléviseur. Si le témoin alimentation ne s'allume pas (couleur rouge), vérifie le branchement de l'alimentation et assurez-vous que la prise Secteur de réseau électrique soit bien alimentée. 4. Appuyez sur la touche POWER marche / veille pour allumer l'appareil. Appuyez sur cette même touche POWER pour éteindre l'appareil et le replacer en mode veille.

En l'absence de signal vidéo en mode télévision, AV, S-Vidéo ou en mode PC sur la source sélectionnée, l'appareil commutera automatiquement en mode veille pour des raisons d'économie d'énergie ou de sécurité.

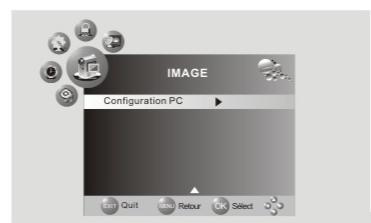

Réglage PC

Utilisez les touches "▲/" pour sélectionner l'élément "Réglage PC", puis utilisez les touches ou <OK> pour accéder à Réglage PC. Remarque: Appuyez sur la touche source pour sélectionner PC, puis utilisez la touche "> pour accéder au mode PC.

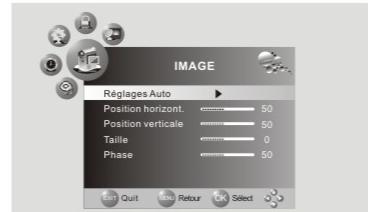

Réglages auto

Utilisez les touches "▲/▼" pour sélectionner l'objet "Réglages Auto", puis utilisez les touches "▶" ou pour régler automatiquement le mode VGA.

Position horizontale

Utilisez les touches "▲/▼" pour sélectionner l'élément "Position horizontale", puis utilisez les touches "▲/▼" pour changer la position horizontale de l'image.

Position verticale

Utilisez les touches "▲/▼" pour sélectionner l'objet "Position verticale", puis utilisez les touches "▲/▼" pour changer la position verticale de l'image.

Horloge

Utilisez les touches "▲/▼" pour sélectionner l'élément "Horloge", puis utilisez les touches "▲/▶" pour régler l'entrée de l'image.

Phase

Utilisez les touches "▲/▼" pour sélectionner l'élément "Phase", puis utilisez les touches "▲/▼" pour régler la qualité de l'image.

Vert

Cette option vous permet de régler le niveau de vert.

Bleu

Cette option vous permet de régler le niveau de bleu.

Aspect d'affichage

Vous avez la possibilité de sélectionner le mode d'affichage parmi 16:9, 4:3, Zoom 1 et Zoom 2.

Réduction du bruit

Utilisez les touches et pour activer ou désactiver cette fonction.

Mode television

1. Appuyez sur la touche STANDBY marche / veille pour allumer le téléviseur. 2. Sélectionnez la source TV Si l'appareil est déjàprogrammé pour la réception des canaux locaux, vous pouvez entreffectivement un Nombre de programme d'aide des touches numériques de la télécommande.

Selection des programmes

Vous pouvez taper directement un numéro de Programme avec l'aide des touches numériques de la télécommande.

Si le programme en cours porte un numéro de 1 à 9, vous pouvez entrer directement un autre numéro de programme de 1 à 9.

Si vous souhaitez regarder un programme dont le Numéro est supérieur à 9, il vous faudra appuyer d'abord sur la touche Unite/Dizaines/centaines pour afficher un, deux ou trois traits selon que le Numéro de programme compte un, deux ou trois digits.

Vous pouvez effectuer une recherche des canaux précédents ou des canaux suivants en appuyant sur les touches CH ^+ ou CH- de la télécommande. Cette recherche peut être effectuée aussi à partir des touches CH ^+ CH- des commandes locales situées sur l'appareil.

Selection des programmes

Retour au programme précédent :

Vous pouvez revenir sur l'affichage du programme précédent en appuyant sur la touche RECALL de la télécommande.

Réglage du volume sonore :

Utilisez les touches VOL + et VOL de la télécommande ou du clavier local pour ajuster le niveau sonore.

Une échelle de volume est affichée à l'écran lors du réglage.

Touches Silence MUTE:

Vous pouvez interrompre la diffusion du son dans les haut-parleurs du téléviseur en appuyant sur la touche MUTE de la télécommande.

Afficher les informations du système :

Appuyez sur la touche « INFO » de la

de la chaîne en cours et le mode d'entrée actuel.

Netteté

Cette option vous permet de régler le niveau de netteté de l'image.

Teinte

Cette option vous permet de régler la teinte de l'image.

Remarque : Cette fonction n'est valide qu'en mode couleurs NTSC.

Température de couleur

Cette option vous permet de sélectionner la température de couleur parmi Froid, Utilisateur, Chaud et Standard.

Cette option vous permet de régler le niveau de rouge.

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Utilisez les touches et pour sélectionner le menu « IMAGE » 2. Appuyez sur la touche ou « OK » pour accéder au menu de réglages « IMAGE ». Utilisez les touches et pour sélectionner les options et les touches et pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

Mode d'image

Vous avez la possibilité de sélectionner le mode d'image parmi Dynamique, Standard, Utilisateur et Modéré.

Contraste

Cette option vous permet de régler le niveau de contraste de l'image.

Luminosité

Cette option vous permet de régler le niveau de luminosité de l'image.

Couleur

Cette option vous permet de régler la couleur de l'image.

Recherche des chaines

Lorsque vous allumez le téléviseur pour la première fois, le guide d'installation vous demandera de faire une recherche des chaînes.

Appuyez sur les touches et pour sélectionner l'option « Langue OSD ». Ensuite, utilisez les touches et pour sélectionner la langue désirée.

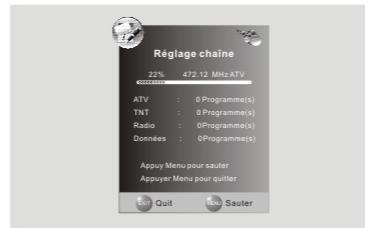

Recherche automatique tnt-atv

Appuyez sur les touches et pour sélectionner l'option « Recherche automatique TNT-ATV ». Ensuite, appuyez sur la touche ou « OK » pour lancer la recherche automatique des chaînes.

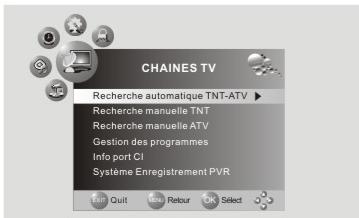

Menu châines TV

1. Appuyez sur la touche « MENU » de la télécommande pour accéder au menu de configuration. Ensuite, utilisez les touches et pour sélectionner le menu « Chaînes TV ». 2. Appuyez sur la touche ou « OK » pour accéder au menu de réglages « Chaînes TV ». Utilisez les touches et pour sélectionner les options et les touches et pour régler la valeur de l'option sélectionnée. 3. Appuyez sur la touche « MENU » pour retourner au menu précédent.

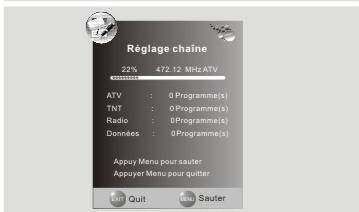

Recherche automatique tnt-atv

Appuyez sur les touches et pour sélectionner l'option « Réglage automatique ». Ensuite, appuyez sur la touche ou « OK » pour lancer la recherche automatique des chaînes.

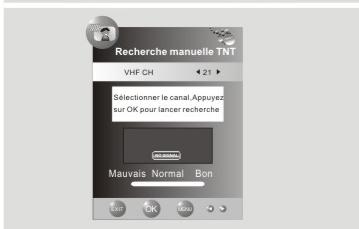

Recherche manuelle TNT

Appuyez sur les touches et pour sélectionner l'option « Recherche manuelle TNT ». Ensuite, appuyez sur la touche ou « OK » pour lancer la recherche manuelle des chaînes.

Remarque : Veuillez sélectionner une chaîne à rechercher avant d'appuyer sur la touche « OK » pour lancer la recherche.

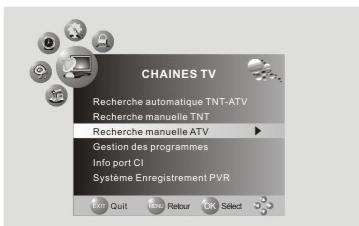

Recherche manuelle ATV

Appuyez sur les touches et pour sélectionner l'option « Recherche manuelle ATV ». Ensuite, appuyez sur la touche ou « OK » pour accéder au sous-menu de la recherche manuelle des chaînes analogues.

Explication de la function PVR

Afin d'optimiser l'utilisation de ce téléviseur et pour un meilleur comportement, nous allons vous expliquer en quoi consiste la Fonction PVR (Enregistrement Vidéo Programmable).

Cet appareil est doté de la fonction PVR qui permet d'enregistrer sur un support USB (non fourni) les programmes de la TNT. En effet, la fonction PVR permet :

1. D'enregistrer directement, sur simple pression de la touche "REC", le programme que vous êtes en train de visualiser.
2. De programme un enregistrement comme avec enregistrement numérique classique même si le téléviseur est en veille.
3. D'effectuer un enregistrement à partir du Guide des Programmes Électriques (EPG) en sélectionnant le programme dans la grille proposée.

Enregistrement programme MANUEL

Appuyez sur la touche MENU puis dans le menu chaîne TV, appuyez sur la touche ▼ de navigation jusqu'à la ligne Enregistreur. Appuyez sur la touche ▷ de navigation.

Une fenêtre apparait, entrez les heures de votre programme à enregistrer et validez avec la touche OK.

Enregistrement programme avec l'epg

Appuyez sur la touche EPG puis sélectionnez le programme à enregistrer puis appuyez sur la touche REC.

Une fenêtre apparait, entrez les heures de votre programme à enregistrer et validez avec la touche OK.

Dans le sous menu système fichier PVR, sélectionnez la ligne formater pour vérifier la conformité du support de stockage.

Appuyez sur la touche de navigation pour afficher le sous-menu de configuration du support utilisé.

Comme dans le sous menu de configuration du disque, vous pourrez vérifier la durée d'enregistrement dans les modes définition standard SD et dans le mode haute définition HD. Si le système de formatage est incompatible, vous pouvez également formater le support en appuyant sur la touche OK.

Enregistrer sur

Appuyez sur la touche et pour sélectionner le numéro de chaîne sous lequel enregistrer la chaîne recherche.

Système

Appuyez sur la touche et pour sélectionner le mode de système parmi L/L', DK, BG et I.

Chaîne actuelle

Appuyez sur la touche et pour sélectionner la chaîne actuelle.

Recherche

Appuyez sur la touche et pour rechercher en arrêtée ou en avance. Appuyez ensuite sur la touche

« MENU » ou « EXIT » pour arrêter la recherche.

Réglage manuel

Appuyez sur la touche et pour régler manuellement les chaînes lorsque les signaux de réception est trop faible.

Passer

Appuyez sur la touche et pour ignorer et passer à la chaîne suivante.

Gestion des programmes

Appuyez sur les touches et pour sélectionner l'option « Gestion des programmes ». Ensuite, appuyez sur la touche ou « OK » pour accéder au sous-menu de l'édition des chaînes.

Sélectionner la chaîne que vous pouvez supprimer en utilisant les touches A et B. Appuyez ensuite sur « Supprimer » (touche ROUGE), et la chaîne sélectionnée sera marquée « Supprimer ». Pour la supprimer, appuyez sur la touche « Supprimer » (touche ROUGE) à nouveau. Pour annuler l'opération, appuyez sur la touche « MENU »

Renommer

Sélectionner la chaîne que vous poulez renommer en utilisant les touches et . Appuyez ensuite sur « Renommer » (touche GREEN), et la chaîne sélectionnée sera marquée « Renommer ». Appuyez sur les touches et pour sélectionner la dette à modifier et appuyez sur les touches et pour changer d'alphabet.

Déplacer

Sélectionner la chaîne que vous pouvez déplacer en utilisant les touches et . Appuyez ensuite sur « Déplacer » (touche JAUNE), et la chaîne sélectionnée sera marquée « déplacer ». Pour la déplacer, appuyez sur la touche « Déplacer » (touche JAUNE) à nouveau. Pour annuler l'opération, appuyez sur la touche « MENU »

Passer

Sélectionner la chaîne que vous voulez/passer en utilisant les touches ▲ et ▼. Appuyez ensuite sur « Passer » (touche BLEU) pour la marquer ou démarquer « PASSER ». Une chaîne marquée « PASSER » sera ignorée lorsque vous changez de chaîne en utilisant les touches « CH+ » et « CH- »

Chaînes favorites

Utilisez les touches et pour sélectionner toute chaine favorite. Appuyez ensuite sur la touche « FAV » pour la marquer ou démarquer. Les chaînes marquées « FAV » sont enregistrées sur la liste des chaînes favorites.

Info port CI

Utilisez les touches "▲/▼" pour sélectionner la rubrique "Info port CI", puis "▶" ou "OK" pour accéder au menu CI.

(Remarque : Il y a des instructions plus claires dans la fonction Cl.)

Mode enregistrement PVR

Dans le menu CHAINES TV, après les instructions de recherche des programmes se trouvent des lignes de configuration du mode enregistrement PVR.

• Le mode PVR (Personal Video Recorder) qui signifie enregistrement vidéo personnel est une option offerte par la transmission numérique des programmes télévision. Cette option permet d'enregistrer un programme transmis par le mode télévision numérique TNT.
• Cette option d'enregistrement n'étant accessible qu'à partir de la source TNT et vous devrez sélectionner une source avant de passer à un enregistrement vidéo.
• Il existe deux modes possibles d'enregistrement : 1) En mode manuel en appuyant sur la touche REC de la télécommande lors du visionnage d'un programme TNT. 2) En mode programme après avoir effectué toutes les opérations de configuration décrites dans le chapitre enregistrement programme.
• Les enregistrements vidéo seront mémorisés dans des fichiers type "*.ts"
• Les fichiers enregistrés seront stockés sur une clé USB insérée dans le connecteur USB de l'appareil.

Enregistrement lecture des fichiers PVR

Utilisation des menus et des touches :

Touche	Menu	Fonction
REC		Appuyez sur la touche REC pour lancer l'enregistrement
Stop ■	Liste enregistrement	Appuyez sur la touche stop pour arrêté l'enregistrement
		Remplissez les champs du menu enregistrementprogrammé
EXIT		Appuyez sur cette touche pour sortir des menus
■II		Appuyez sur cette touche pour lire un fichier enregistrré
■II		Appuyez sur cette touche pour interrompre la lecture
■II		Appuyez sur cette touche pour reprendre la lecture
■II		Appuyez sur cette touche pour accéder au TIME SHIFT
■		Appuyez sur cette touche pour stopper la lecture
■■I		Touche Avance rapide
I▲▼		Touche Retour rapide
■▲▼		Touche « suivant »
▲▼		Touche « précédent »

Configuration des enregistrements PVR

Avant de configurer les sous-menus du système d'enregistrement, assurez-vous qu'un système de stockage des données (Clé USB ou disque dur externe) soit branché sur le port USB de l'appareil.

Système enregistrement PVR

Dans le menu Chaînes TV, sélectionnez la ligne Système d'enregistrement PVR et appuyez sur la touche de navigation pour afficher le sous-menu système d'enregistrement.

Selection du DISQUE

Dans le sous-menu système de fichier PVR, sélectionnez le disque sur lequel sera stocké le programme enregistré.

Sélectionnez la ligne Sélectionner le disque et appuyez sur OK pour afficher le sous-menu de sélection de disque

Si vous utilisez une clé USB comme support d'enregistrement, le disque sera automatiquement nommé disque C. Si vous utilisez un autre système de stockage, un disque dur externe par exemple, le nom du disque sera fonction des lettres déjà utilisées par le disque dur externe selon le type de partition. Le nom attribué sera en général la première lettre disponible après la dernière lettre utilisée pour la partition du disque.

Après avoir choisi le disque de destination, appuyez 2 fois sur la touche OK pour valider votre choix.

Verification du DISQUE

Pour une première utilisation d'un support USB de stockage sur cet appareil, un formatage est nécessaire pour la compatibilité entre le support et l'appareil.

Note: 512 Mo sont dédiés au fonctionnement de l'enregistrement. Ex: pour une clé USB de 1 Go, il restera 512 Mo pour l'enregistrement.

Le système de vérification du disque analysera ensuite si le support destiné aux enregistrements est compatible avec l'appareil.

Si le système est compatible, le sous-menu affichera la durée possible de l'enregistrement en mode SD définition standard et en mode HD haute définition.

Taille du systeme de fichier - formatage

Si le type de formatage du disque utilisé n'est pas compatible, l'appareil vous proposera de formater le disque pour pouvoir enregistrer les programmes.

Attention : Comme pour tous les systèmes informatiques, le fait de formater le support effacera tout le contenu précédemment stocké sur le support.

Sélectionnez avec la touche de navigation afin de déterminer l'espace dédié pour l'enregistrement de votre support puis appuyez sur la touche OK pour formater.

Pour une utilisation plus souple de l'appareil en mode PVR enregistrement video, il est recommandé de disposer d'un système de stockage (Clé USB ou disque dur externe) prêt à l'emploi, c'est-à-dire déjà formaté et d'une capacité suffisante afin de ne pas avoir à procéder à un formatage au dernier moment.

Enregistrement DIRECT

Appuyez sur la touche REC pour démarrer l'enregistrement. Appuyez une seconde fois pour diminuer le panneau d'enregistrement.

Pour arrêter l'enregistrement, appuyez sur la touche
