NE 1508 TFT - Téléviseur NESX - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	LCD TFT
Taille de l'écran	15 pouces
Résolution	Non précisé
Format d'image	Non précisé
Entrées vidéo	Non précisé
Haut-parleurs intégrés	Oui
Contrôle du volume	Oui
Alimentation	Non précisé
Consommation électrique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Type de télécommande	Non précisé
Compatibilité TV	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - NE 1508 TFT NESX

Comment puis-je allumer le NESX NE 1508 TFT ?

Appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est bien chargé. Si l'écran est toujours noir, essayez de le redémarrer en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment ajuster la luminosité de l'écran ?

Accédez aux paramètres d'affichage dans le menu principal et utilisez le curseur de luminosité pour ajuster le niveau souhaité.

L'appareil ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé dans les paramètres et que vous êtes à portée du routeur. Redémarrez l'appareil si le problème persiste.

Comment réinitialiser le NESX NE 1508 TFT aux paramètres d'usine ?

Allez dans les paramètres, sélectionnez 'Sauvegarde et réinitialisation', puis choisissez 'Réinitialiser aux paramètres d'usine'.

Que faire si l'appareil ne répond pas aux commandes tactiles ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez s'il y a des mises à jour du firmware disponibles ou contactez le support technique.

Comment mettre à jour le logiciel de l'appareil ?

Allez dans les paramètres, puis dans 'À propos de l'appareil', et sélectionnez 'Mises à jour du système' pour vérifier et installer les mises à jour disponibles.

L'appareil chauffe-t-il pendant une utilisation prolongée ?

Un léger échauffement est normal, mais si l'appareil devient trop chaud au toucher, éteignez-le et laissez-le refroidir avant de le réutiliser.

Comment transférer des fichiers vers le NESX NE 1508 TFT ?

Vous pouvez transférer des fichiers via USB en le connectant à un ordinateur ou en utilisant une connexion sans fil via une application de transfert de fichiers.

Quels types de fichiers sont pris en charge par le NESX NE 1508 TFT ?

Le NESX NE 1508 TFT prend en charge les fichiers audio, vidéo et image dans les formats courants tels que MP3, MP4, JPEG, etc.

MODE D'EMPLOI NE 1508 TFT NESX

Merci de votre achat pour ce Moniteur - Téléviseur à écran LCD.

Lors du déballage du produit, vérifie la présence des accessoires suivants :

• Manuel d'utilisation
• Télécommande Adaptateur secteur Cordon secteur
• Cables d'antenne Adaptateur antenne

Avant de raccorder tous les éléments du Moniteur - TV et d'allumer l'appareil sous tension, nous vous recommandons de lire attentivement cette notice d'utilisation. Nous vous recommandons également de conserver cette notice afin de pouvoir vous y reporter ultérieurement en cas de besoin. En cas de blocage de l'appareil à la suite d'un choc électrostatique, éteignez l'appareil et débranchez l'alimentation. Rebranchez ensuite l'appareil et appuyez sur la touche veille/marche pour réinitialiser les fonctions.

Sommaire

TABLE DES MATIERES		PAGE
1.	Recommendations importantes	3
2.	Transport et installation du téléviseur	4
3.	Précautions de stockage et d'utilisation	4.5.6
4.	Réception des signaux de télévision	7
5.	Presentation de l'appareil, Fonctions principales	8
6.	Connecteurs Entrée / Sortie	9
7.	Fonction des touches de la télécommande	10
8.	Raccordement avec les autres appareils	11
9.	Mis en marche de l'appareil	12
10.	Utilisation du télétexte	13
11.	Réglages en mode télévision	14
12.	Configuration en mode télévision	15
13.	Recherche manuelle des canaux	16
14.	Utilisation en mode PC	17
15	Spécifications	18

• Avant de brancher le cordon secteur sur le réseau d'électricité, assurez-vous que la tension soit compatible avec la tension d'alimentation de l'appareil. En cas de doute, adressez-vous à votre distributeur local.

N'utilisez jamais d'objets pointus ou tranchants susceptibles de rayer l'écran. Vous risquez également de subir un choc électrique si ces objets atteignent un élément sous tension.

• Ne nettoyez pas l'écran de votre appareil avec des solvants tels que le benzène. Cela risque d'endommager la surface de l'écran de manière irréversible.
• des circuits internes. Pour éviter une surchauffe de ces éléments, ne jamais recouvrir l'appareil et éviter de le placer sur des surfaces douces telles qu'un lit ou un sofa. Ne placez pas votre appareil dans une étagère fermée ou trop étroite où l'écoulement de l'air serait insuffisant.

N'utilisez pas votre appareil dans un endroit trop chaud, trop humide ou trop poussièreux. Température d'utilisation: 0 à 40 °C Humidité relative: 30 à 80 %

• N'exposez pas votre moniteur / télévisueur à la pluie, à l'humidité et à toute projection de liquide. Evitez de l'utiliser dans une cuisine, une salle de bain ou près d'une piscine. Si un liquide pénétre accidentellement à l'intérieur de l'appareil, débranchez-le immédiatement et faites-le examiner par un réparateur qualifié.

Si votre appareil fonctionne de manière inhabituelle, et particulièrement s'il émet des sons ou des odeurs qui vous paraissent anormaux, débranchez-le immédiatement et faites-le examiner par un réparateur qualifié.

N'ouvre pas le coffret de votre moniteur / télévisueur. Il n'est à l'intérieur aucune pièce d'entretien courante accessible à l'utilisateur et vous pouvez vous trouver en présence de tensions élevées même si l'appareil est débranché du réseau. Toute intervention opérée par un personnel non agréé vous fera perdre l'avantage de la garantie et peut endommager l'appareil de manière irréversible.

Transport et installation du televiseur

Du fait de son moindre poids et de sa moindre épaisseur par rapport à un téléviseur classique, votre téléviseur / moniteur pourra plus facilement être déplacé. Cependant, nous vous recommandons de prendre les précautions suivantes lors de ces déplacements :

1) Durant le transport et hors transport, ne touchez pas et surtout n'appuyez pas sur l'écran de votre téléviseur. Évitez la proximité de tout objet susceptible de rayer la surface de l'écran. 2) Posez le téléviseur avec précaution sur son pied et évitez qu'il frappe un obstacle quelconque par un des angles de l'écran. Si la dalle qui constitue l'écran subit une contrainte trop importante, votre téléviseur risque d'être endommagé de manière définitive. 3) Lors du branchement des câbles antenne ou péritel, assurez-vous que les prises soient bien enfoncées dans les prises correspondantes. Vérifiez que l'appareil posé sur son pied, les câbles ne soient pas en contrainte mécanique et ne risquent pas de déterminer les prises. Positionnez les câbles de raccordement de manière à qu'ils ne constituent pas un obstacle pour les déplacements à proximité de l'appareil.

ATTENTION: Si pour une raison quelconque (chute, coup violent, contrainte importante) l'écran de votre téléviseur se casse, ne jamais toucher cet écran ou les produits cristaux liquides qui pourraient s'en échapper car ces produits sont toxiques et peuvent entraîner des brûlures et des lésions dangereuses. Si vous entrez en contact avec ces produits, lavez-vous soigneusement les mains et évitez les projections, notamment au niveau des yeux.

Precautions de stockage et d'utilisation

Ce chapitre décrit les précautions qui doivent être prises pour le stockage, la manipulation, le montage et l'utilisation des Téléviseurs ou des Moniteurs à écran plat de technologie LCD TFT.

La structure de ce type d’écran est mécaniquement fragile puisqu’elle est constituée de plusieurs plaques de verre et elle est sensible aux décharges électrostatiques de par son réseau de commande qui fait appel à des transistors à couche mince (Thin Film Transistor) et à des circuits intégrés très sophistiqués.

1. Temperature - humidite

Il est recommandé d'utiliser ce produit à la température ambiante et au taux d'humidité qui correspondent à des locaux d'habitation afin de tirer le maximum des performances de cet appareil.

1. La durée de vie du produit peut être abrégée si l'appareil est utilisé à des températures ou à un taux d'humidité trop élevés.

1. Si le produit est utilisé à une température trop basse (10°C ou moins), le temps de réponse et la luminosité de l'image peuvent être dégradés de manière sensible.
2. Si le produit est soumis à de brusques changements de température (de chaud à froid ou de froid à chaud) les performances de l produisent de la condensation qui altèrent la qualité du polariseur.

1. Si le produit est installé dans un local où il est soumis à la poussière, il peut se produire des courts-circuits internes qui rendront l'appareil inutilisable.
2. Si l'écran reçoit des projections d'eau ou si un liquide pénètre à l'intérieur du produit, le polariseur peut être décoloré et le liquide peut provoquer des courts-circuits internes qui rendront l'appareil inutilisable.

Un écran LCD est un produit réalisé à partir de plusieurs couches de verre. Il est donc recommandé de prendre le maximum de précautions pour éviter les chocs et les contraintes. Une manipulation trop brute peut déterminer de manière définitive l'appareil et provoquer des blessures ou des coupures.

1. La surface de l'écran est constituée par un film sensible aux rayures et il peut être endommagé par un instrument pointu ou tranchant
2. L'écran étant constitué de plaques de verre, i reçoit un choc, il pourrait être brisé et provoquer des coupures ou des blessures.

1. Si l'écran doit être nettoyé, utilisez de l'alcool isoprophyl (Isoprophyl Alcohol) ou hexane. Les produits tels que l'acétone, ethyl ou methyl chloride ne doivent pas être utilisés car ils peuvent endommager le polariseur.

Utilisation des ECRANS LCD

Les écrans LCD TFT sont des produits sensibles à l'électricité statique. Il est très important de prendre toutes les précautions de manipulation décrites dans ce manuel.

1. Ne jamais démonter l'appareil. Cette opération ne doit être effectuée que par un personnel qualifié. L'accès à l'intérieur du produit peut entraîner des risques d'électrocution ou des dommages irréparables pour le produit.

1. un dispositif économisur d'écran. L'affichage d'une même image pendant une longue période peut marquer l'écran de manière permanente.
2. Si l'appareil doit être déplacé ou stocké, utilisez de préférence son emballage d'origine. Et placez-le dans un endroit sec et tempéré.

1. Une faible quantité de mercure étant utilisée dans la fabrication du produit, il est nécessaire de respecter la législation en vigueur pour le recyclage des écrans en fin de vie du produit.

Reception des signaux de television

Votre téléviseur / moniteur LCD TFT possède une très bonne définition d'image (600 x 800) qui lui permet de restituer tous les détails de l'image. Pour profiter pleinement de cet avantage en mode télévision, nous vous recommandons d'utiliser une installation antenne de bonne qualité et d'un bon niveau de sortie.

Si le niveau de signal antenné de votre installation est insuffisant (image brouillée, neige), nous vous conseillons d'utiliser un amplificateur de signaux télévision que votre distributeur vous conseillera.

Si la réception des signaux télévision est de mauvaise qualité (Images multiples dues aux échos), il sera peut-être nécessaire de faire contrôler votre installation antennée ou, selon la région, adopter la technologie TNT (télévision numérique terrestre) qui vous apportera des images de qualité proche de celles d'un DVD et une qualité de son comparable à la qualité CD.

Qualite des ECRANS LCD TFT

Malgré le soin apporté à la fabrication et au contrôle des écrans LCD TFT, il subsiste sur certaines dalles des éléments d'image (Pixels) qui ont une luminosité différente de l'ensemble des points constituant l'image.

Ce phénomène est bien connu et concerne tous les fabricants d’écrans et des fabricants de moniteurs ou de téléviseurs qui utilisent cette technologie.

Le nombre et la répartition de ces points qui peuvent être plus brillants ou moins brillants que le reste des pixels qui constituent l’écran ont fait l’objet d’une classification qui permet de quantifier ce qui peut constituer une gène pour l’utilisateur et définit un critère d’acceptation.

PHENOMENE OBSERVE	CRITRERES D'ACCEPTATION
Ligne continue	Non acceptable
Point brillant	Acceptable ≤ 5 points
Point noir	Acceptable ≤ 8 points
Répartition des points	Acceptable : 2 points consécutifs en vertical ou en horizontal
	Acceptable : 2 points noirs consécutifs en vertical ou en horizontal.
	Non acceptable : ≥ 3 points brillants consécutifs en vertical ou en horizontal.
	Non acceptable: ≥ 3 points noirs consécutifs en vertical ou en horizontal.

Tous les fabricants de dalles adoptent le même critère de qualité pour leur produit et les fabricants de produits finis, moniteurs ou téléviseurs, suivent ces recommandations.

Si l'écran du produit moniteur ou téléviseur LCD entre dans les critères d'acceptation décrits dans le tableau ci-dessus, la responsabilité du fabricant du panneau ou celle du fabricant du moniteur / téléviseur ne sera pas engagée et la garantie ne s'applique pas à ce cas de figure.

Dans certains cas limites ou si le phénomène est particulièrement gênant, le constructeur ou le distributeur peuvent accepter de prendre en charge tout ou partie du changement de panneau mais cela constitue uniquement un geste commercial qui n'a aucun caractère obligatoire.

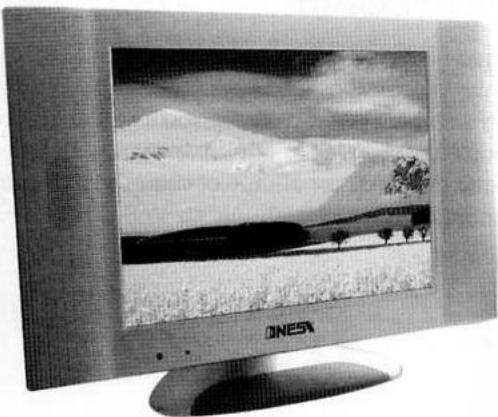

Presentation de l'apparel

1. Récepteur de Télévision Multistandard PAL - NTSC - SECAM Multinormes L - BG - I
2. Lecteur Vidéo CVBS (Entrée VIDÉO CINCH Jaune)
3. Lecteur Video S-Video (Entrée Mini DIN 4 Broches S-Video)
4. Prise SCART - Péritel (Entrées CVBS, RVB, SYNCH, Sorties CVBS)
5. Moniteur PC (Prises Sub-D 15 Pins)

1. INPUT - Permet de selectionner la source d'entrée (TV-SCART ENTREES -PC-AV-S-VIDEO
2. ESC. SORTIE Permet de quitter une fonction ou un Menu.
3. MENU Permet d'entrer dans le mode Menu.
4. VOL Diminution du Volume sonore - Déplacement vers la gauche dans les menus.
5. VOL Augmentation du Volume sonore - Déplacement vers la droite dans les menus.
6. PRO Accès au programme TV précédent
7. PRO Accès au programme TV suivant.
8. POWER Touche veille - Marche

TEMOIN De VEILLE

Lorsque l'appareil est en veille, le témoin lumineux est allumé en Rouge.

Lorsque l'appareil est en marche mais qu'il n'y a pas de signal dans le mode d'entrée choisi (absence de liaison avec un appareil périphérique ou si celui-ci n'est pas sous tension) le témoin lumineux est allumé en Orange.

Lorsque l'appareil est allumé et si un signal d'entrée est présent dans le mode choisi, le témoin lumineux est allumé en Vert.

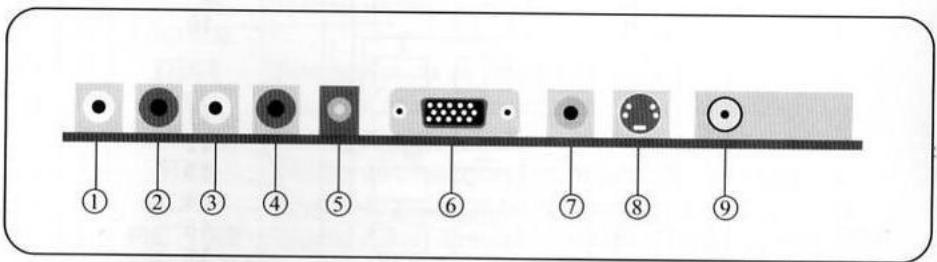

1 CONNECTEURSD'ENTREE

1. Entrée Audio PC - Canal Gauche
2. Entrée Audio PC - Canal Droit
3. Entrée Audio AV - Canal Gauche (Lecteurs DVD, Magnétoscopes, Caméras, Video)
4. Entre Audio AV - Canal Droit (Lecteurs DVD, Magnétoscopes, Caméras Video)
5. Prise d'alimentation Continu (Adaptateur secteur)
6. Entrée RVB PC - Prise SUB. D 15 Broches (Utilisation en mode Moniteur PC)
7. Entrée Vidéo Composite CVBS (Lecteurs DVD, Magnétoscopes, Caméras Vidéo) 8 Entrée S-VIDEO (Lecteur DVD) 9 Prise Coaxiale Entrée Antenne 75 Ohms

2 PRESE SCART Entrees/sorties

1. Prise PERITEL 21 Broches (Lecteur DVD, Magnétoscope)

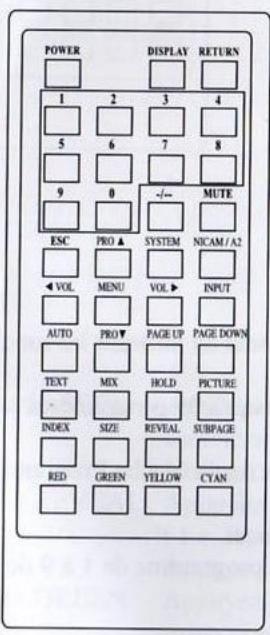

FONCTION DES TOUCHES DE LA TELECOMMANDE

1. POWER
2. 0 à 9
3. PRO
4. ESC
5. MENU
6. VOL
7. PRO
8. AUTO
9. DISPLAY
10. RETURN
12. MUTE
13. SYSTEM

Touche Marche / Veille

Touches numériques pour la sélection d'un programme ou d'une page de Télétexte

Touche d'accès au programme suivant.

Touché de sortie du Mode Menu

Touche d'accès au Menu de réglage

Touche de réduction du volume sonore

Touche d'accès au programme précédent.

Touche de réglage automatique en mode PC.

Touche d'affichage ou d'effacement du canal reçu.

Commutation rapide au mode TV

Touché de sélection des canaux à 1 ou 2 digits

Touche d'arrêt de la diffusion du son.

Touche de sélection de la norme (L, BG, I) selon les pays

1. NICAM/A2
2. VOL
3. INPUT

Touche de sélection du mode NICAM ou Stéréo BG Touche d'augmentation du volume sonore Touche de sélection de la source (TV, SCART, PC, AV, S-VIdeo)

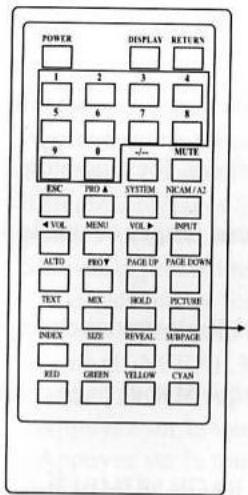

1. PAGEPUP
2. PAGE T DOWN
3. | E | TEXT
4. L MIX
5. E INDEX
6. | T | SIZE
7. E HOLD
8. | X C | PICTURE 25.1 REVEAL
9. E SUBPAGE
10. RED
11. GREEN
12. | YELLOW
13. CYAN

Touché d'accès au numéro de page supérieur Touché d'accès au numéro de page inférieure

Touche d'accès au mode Télétexte Touche d'accès au mode mixte TV / Texte Touche d'indexation d'une page Touche de changement de la taille de l'affichage Touche de maintien ou de retrait de la page en cours Touche d'arrêt du mode télétexte et retour au mode TV Touche de révélation ou de masquage des mots cachés Touche d'accès aux sous-pages

Touches d'accès direct aux sujets colorés

Raccordement avec les AUTRES appareils

1. Vérifiez que votre ordinateur possède une sortie VGA équipée d’un connecteur SUB-D 15 Broches.
2. Vérifiez que les alimentations du PC et celle du moniteur sont bien coupées.
3. Connectez un cable VGA male / male (non fourni) entre le PC et le moniteur et verrouillez-le à l'aide des vis du connecteur SUB-D.
4. Raccordez le câble Audio (non fourni) Prise CINCH Rouge canal Droit, Prise CINCH blanche canal Gauche côté PC et côté moniteur.
5. Allumer le téléviseur en appuyant sur la touche POWER puis allumez le PC.
6. Appuyez sur la touche INPUT pour sélectionner l'entrée PC.
7. Ce moniteur est compatible avec les résolutions décrites dans le tableau ci-dessous.

Si la résolution que vous désirez utiliser ne figure pas sur ce tableau, le moniteur peut ne pas

Afficher l'image correctement

RESOLUTIONS ACCEPTES
RESOLUTION	640 x 480	800 x 600	1024 x 768	720 x 400
Fréquence Horizontale KHz	20 - 55	20 - 55	20 - 70	31.47
Fréquence Verticale Hz	60 - 85	60 - 85	60 - 75	70
Horloge MHz	32.5 - 60	32.5 - 60	25 - 80	28.322

B	RACCORDEMENT A UN LECTEUR DVD, UN MAGNETOSCOPE OU UNE CAMERA VIDEO

1. Assurez-vous que les matériels à raccorder sont équipés de prises CINCH ou S-VIDEO.
2. Vérifiez que les alimentations du moniteur / TV et celles des équipements à raccorder sont bien coupées.
3. Connectez un câble Vidéo (fourni) équipé de prises CINCH jaunes entre le moniteur / TV et les équipements périphériques. ( Connexion Vidéo Composite CVBS )
4. Connectez un cable S-VIDEO ( non fourni ) entre le monieur / TV et un lecteur DVD ou tout autre Appareil équipé de la même prise S - VIDEO. ( Connexion Y / C de meilleure qualité que la liaison Par le cable Video CinCH ).
5. Raccordez le cable Audio ( fourni) prise CINCH Rouge canal droit, prise CINCH blanche canal Gauche Entre le moniteur / TV et l'équipement périphérique.
6. e 75 Ohms à la sortie antenée de l'équipement extérieur, puis branchez l'arrivée d'antenne sur cet équipement (Magnétoscope ou enregistreur DVD). Vous pourrez ainsi dans certains cas visualiser un programme télévision tout en enregistrant simultanément un autre programme.
7. Allumez le moniteur / TV puis les équipements périphériques.
8. Appuyez sur la touche INPUT pour sélectionner l'entrée AV ou S-VIDEO correspondante.

C	RACCORDEMENT ANTENNE

1. Assurez-vous que l'alimentation du moniteur / TV soit coupée.
2. Raccordez l'antenne télévision sur la prise coaxiale 75 Ohms de l'appareil.
3. Allumez le moniteur / TV
4. Appuyez sur la touche INPUT pour sélectionner le mode TV (Télévision). Le numéro de programme apparaît en haut à gauche de l'écran.
5. Vous pouvez utiliser les touches programme PRO ou PRO pour sélectionner d'autres programmes.

1. Assurez-vous que l'équipement à raccorder possède une prise Péritel.
2. Assurez-vous que l'alimentation du moniteur et celle de l'équipement à raccorder sont coupées.
3. Brancher le câble Péritel (non fourni) entre le moniteur / TV et l'équipement périphérique.
4. Allumez le moniteur / TV et l'équipement extérieur.
5. Appuyez sur la touche INPUT pour sélectionner l'entrée SCART.

Mise en MARCHE de l'appareil

Lorsque l'appareil est mis sous tension, le témoin passe du rouge à l'orange si aucune source extérieure n'est détectée ou au vert si une source est identifiée.

Lors de l'allumage de l'appareil, le mode d'entrée sélectionnée est affichée à l'écran pendant une durée d'environ 3 secondes.

En appuyant sur la touche Power, l'appareil s'arrête en mode veille et le témoin lumineux sera allumé en rouge.

Selection de la SOURCE de SIGNAL

1. Appuyez sur la touche INPUT pour sélectionner la source de signal en rencontrant dans l'ordre : TV, SCART, PC, AV, S-VIDEO
2. La source sélectionnée sera affichée pendant une durée d'environ 3 secondes.

Reglage du volume

1. Appuyez sur la touche VOL pour augmenter le volume sonore.

Le niveau de son sera affiché à l'écran

1. Appuyez sur la touche VOL < pour diminuer le volume sonore.

Le niveau de son sera affiché à l'écran

1. Appuyez sur la touche MUTE de la télécommande pour arrêter

Momentanément le son. Une icône apparaît à l'écran.

1. Appuyez à nouveau sur la touche MUTE pour rétablir le niveau de

Son. L'icône disparaît de l'écran.

1. Si le moniteur / TV est arrêté (mode veille) la fonction MUTE est

Automatiquement désactivée.

Selection des programmes

1. Vous pouvez sélectionner directement un programme en utilisant les touches numériques de la

Télécommande. Le Téléviseur peut mémoriser jusqu'à 99 programmes (1 à 99).

1. Vous pouvez effectuer une recherche en appuyant sur la touche Programme plus ou Programme Moins sur

La télécommande ou sur le panneau de contrôle local.

1. Appuyez directement sur la touche numérique du programme de 1 à 9 de la télécommande pour un

Programme à 1 chiffre.

1. Pour un nombre de programme à 2 digits, appuyez d'abord sur la touche -- / -- de la télécommande,

-- / -- sera affiché à l'écran. Entrez les deux chiffres qui composent le numéro de programme choisi.

Par exemple 1 puis 6 pour sélectionner le programme 16.

Utilisation du teletexte

La fonction Téletexte dépend en premier lieu de l'organisme qui transmet les programmes de télévision. La condition première étant que le programme télévision émis comporte le codage téletexte qui pourrait être traité par le téléviseur. Appuyez sur la touche TEXT pour sélectionner la fonction téletexte. Un appui sur la touche PICTURE permet de revenir au mode télévision classique. Dans le mode téletexte, le niveau de son peut être légèrement différent du niveau en mode TV. Vous pouvez si nécessaire régler le niveau de son à votre convenance.

Vous pouvez sélectionner les pages de deux façons différentes:

A - Appuyez sur PAGE UP ou sur PAGE DOWN pour incrémenter ou décrementer le numéro de page un par un.

B-Vous pouvez entrer directement le numéro de page à l'aide des touches numériques de la télécommande.

Touche SIZE

Appuyez sur la touche SIZE pour modifier la taille des caractères affichés à l'écran.

Appuyez sur la touche REVEAL pour afficher un mot masqué (Ex. réponse à un jeu).

Appuyez à nouveau sur cette touche pour masquer le mot.

Appuyez sur la touche de couleur correspondant aux différents sujets colorés

Touche HOLD

Appuyez sur cette touche pour maintenir une page lors de la lecture d'informations

Multiples. Appuyez à nouveau sur cette touche pour revenir à la mise à jour automatique

Des pages.

Touche INDEX	Appuyez sur cette touche pour revenir à la page d'index principale. Selon le type de Transmission du texte, il peut être nécessaire d'appuyer à plusieurs reprises sur cette Touche pour revenir à la page d'index principale. Lorsqu'une information télétexte excède plus d'une page, il peut se passer un certain Temps pour acceder à la sous page désirées. Il est possible d'entrer la sous page désirée Et de continuer à regarder un programme jusqu'à ce que la sous page recherche soit Trouvée. Sélectionnez le numéro de sous page à l'aide des touches numériques 0-9 Si le haut de la page affichée indique que la sous page a déjà été transmise la page Affichée ne changera pas. Appuyez sur la touche SUBPAGE, "PAGE NUMBER / ......" sera affiché en bas à Droite de l'écran. Entrez le numéro de sous page désiré avant que l'indication /...... Ne disparaissie. Pour sélectionner la page 6, entrez 0,0,0 et 6
Touche MIX	Appuyez sur la touche MIX pour afficher simultanément la page texte et l'image
Touche PICTURE	Appuyez sur la touche PICTURE pour arrêter le mode texte revenir au mode TV.
Touche NICAM / A2	Appuyez sur cette touche pour sélectionner le mode son stéreo NICAM ou stéreo BG

Vous pouvez à tout moment modifier les paramètres de l'image ou du son en accédant à la fonction MENU.

1. Appuyez sur la touche Menu pour accéder aux différents réglages de l'appareil.
2. Si le texte du menu s'affiche en français, vous pouvez accéder directement aux différents réglages. Si le texte est affiché dans un autre langage (anglais), vous pouvez modifier la langue du MENU en

Suivant la méthode suivante :

• Appuyez quatre fois sur la touche MENU. À chaque appui, un menu s'affiche : VIDEO MENU, AUDIO MENU, TV MENU et GENERAL MENU.
• Dans GENERAL MENU le premier paramètre affiché est le langage du menu (LANGUAGE)
• Appuyez sur la touche pour changer de ENGLISH à FRANÇAIS.
• Appuyez sur la touche ESC pour sortir du mode menu, lors des prochains appuis sur la touche MENU. Le langage utilisé sera le français.

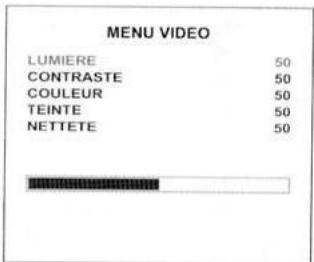

Appuyez une fois sur la touche menu pour accéder au menu

Vidéo. Ce menu permet de régler la clarté (lumière), le

Contraste, la couleur et la netteté de l'image.

Note: TEINTE - option active unique en mode NTSC.

2. MENU AUDIO

Appuyez deux fois sur la touche menu pour accéder au menu

Audio. Ce menu permet de régler le volume, la balance,

L'égalisation (correction en fonction du type de programme)

Le niveau des graves et des aigus.

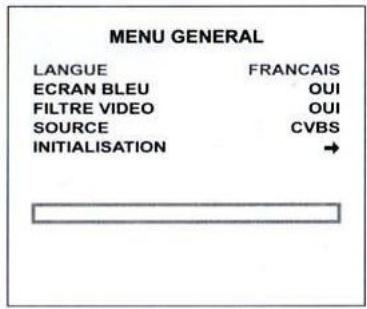

3. MENU General

LANGUE

ECRAN BLEU

FILTREVIDEO

SOURCE D 'ENTREE

INITIALISATION

L'option écran bleu permet d'afficher un écran monochrome

Bleu en l'absence de signal d'entrée.

LANGUÉ	FRANÇAIS
ECRAN BLEU	QUI
FILTRÉ VIDEO	QUI
SOURC	CVBS
INITIALISATION	→

Configuration en mode television

La configuration en mode télévision consiste principalement à régler les différents canaux de réception sur les différents numéros de programme (99 programmes mémorisables).

Cette opération peut être effectuée de deux manières :

1) Recherche automatique des canaux reçus. 2) Recherche manuelle des canaux.

La recherche automatique permet d'explorer tous les canaux dans tous les systèmes de transmission (L, BG, DK, I) et de mémoriser les canaux reçus. C'est la meilleure façon d'effectuer une recherche lorsqu'on ne connait pas la fréquence, le numéro de canal des programmes à recevoir ou le système de réception.

Par contre les programmes reçus sont mémorisés dans l'ordre de la recherche par fréquence et cet ordre ne correspond pas toujours au besoin de l'utilisateur. Il est alors nécessaire de reprendre la programmation en mode manuel pour mémoriser les canaux dans l'ordre voulu des programmes (EX: 1er programme TF1, 2e programme FR2, 3e programme FR3).

La recherche manuelle permet de régler le numéro de programme par numéro de programme les canaux à recevoir. Cette programmation est facilitée si l'opérateur connaît le système (L pour la France) et l'ordre des fréquences à recevoir.

Appuyez trois fois sur la touche MENU pour accéder au menu TV (télévision).

1. La première ligne indique le numéro de programme.
2. La seconde ligne indique le système de transmission. Pour la France le système est "L".
3. La troisième ligne permet de "passer", d'ignorer un Numéro de programme lors de l'appui sur la touche PRO ou sur la touche PRO
4. La quatrième ligne permet d'activer ou non le système de Contrôle Automatique de la Fréquence (AFC)
5. La cinquième ligne permet d'affiner le réglage de la fréquence
6. La sixième ligne donne l'accès à la recherche Manuelle
7. La septième ligne donne l'accès à la recherche Automatique

Recherche automatique des CANAUX

Avant de lancer la recherche automatique de canaux Télévision, vérifie que le système affiche à l'écran correspond au système de réception de votre pays.

Pour la France SECAM L.

Pour les frontaliers, la recherche des canaux peut s'effectuer aussi pour le système du pays dont on peut recevoir les programmes (BG pour les frontaliers de l'Allemagne, de l'Espagne ou de l'Italie).

Lancez ensuite la recherche automatique en appuyant sur la touche

RECHERCHE AUTO

NON QI

Recherche manuelle des CANAUX

La recherche manuelle peut s'effectuer à partir d'une fréquence connue ou à partir de la plus basse fréquence de la gamme à explorer.

La recherche peut s'effectuer en diminuant la fréquence BAS ou en augmentant cette fréquence HAUT. Préciser la direction de la recherche à l'aide des touches.

Lorsqu'un programme est rencontré, on peut continuer la recherche dans la même direction mais il est nécessaire dans le mode UP de confirmer le sens de la recherche à chaque canal rencontré.

Entre deux canaux, en l'absence de signal, le message "PLEASE WAIT" attendez est affiché

Vous pouvez utiliser cet appareil comme moniteur PC en le raccordant à la prise VGA SUB-D 15 Broches de l'ordinateur.

Configuration en mode PC

1. Vérifiez que le moniteur et le PC soient bien en mode "Arrêt".
2. Raccordez les prises VGA du moniteur et du PC à l'aide d'un câble VGA (non fourni)
3. Raccordez les câbles de liaison son de l'ordinateur sur les entrées Audio PC du moniteur.
4. Appuyez sur les touches POWER du moniteur et Marche du PC.
5. Sélectionnez la source d'entrée PC à l'aide de la touche INPUT de la télécommande ou du clavier local.

1.	BRIGHTNESS	LUMIERE
2.	CONTRAST	CONTRASTE
3.	COLOR SETTING	TEMP. COULEUR
4.	AUTO CONFIG	CONFIGURATION AUTO
5.	H - POSITION	POSITION HORIZONTALE
6.	V - POSITION	POSITION VERTICALE
7.	PHASE	PHASE
8.	CLOCK	HORLOGE

La configuration en mode PC permet de paramétrer les divers éléments de l'image afin de pouvoir travailler devant l'écran sans fatigue, de pouvoir visualiser toute l'image et d'accéder à toutes les commandes à l'aide de la souris. Régler la définition de l'image pour obtenir un écran stable et bien défini.

AUTRES Reglages

Comme pour la fonction téléviser, il est possible de régler la lumière, le contraste, la couleur et la netteté de l'image.

PARAMETRE		CHARACTERISTIQUES
Type d'écran		LCD TFT 15"
Luminosite		250 cd / m²
Durée de vie du rétro-éclairage		50 000 Heures
Angle de vue		Horizontal 60° / 60°Vertical 40° / 60°
Entrée PC		Fréquence Horizontale: 20 - 70 kHzFrequence Verticale: 60 - 85 Hz
Résolution		1024 - 768 (meilleure résolution)
CaracteristiquesTV	Pays	France
	Standard	PAL / SECAM
	Programmes mémorables	99
Prises Entrées / Sorties	PC	Interface DB 15 VGA
	AV-S-VIDEO	CVBS - S-VIDEO Mini DIN
	TV	Antenne 75 Ohms
	SCART	Prise Périétélévision 21 Broches RVB
	Audio AV	CINCH G / D
	Audio PC	CINCH G/ D
Puisance de sortie		2 x 3 W
Alimentation		Continu 12 V
Consommation		48 W Max
Accessoires		Télécommande IR
		Adaptateur Secteur
		Cordon Secteur
		Câble Audio / Video CINCH
