E3S-LS3 - Capteur de proximité OMRON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Capteur de proximité photoélectrique
Caractéristiques techniques principales	Détection de proximité, technologie photoélectrique, sortie NPN ou PNP
Alimentation électrique	24 V CC
Dimensions approximatives	30 x 12 x 12 mm
Poids	Environ 30 g
Compatibilités	Compatible avec divers systèmes de contrôle et d'automatisation
Tension	24 V CC
Puissance	Consommation faible, adaptée pour des applications industrielles
Fonctions principales	Détection d'objets, contrôle de position, sécurité des machines
Entretien et nettoyage	Vérifier régulièrement l'état du capteur, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Conforme aux normes de sécurité électrique, utilisation recommandée dans des environnements industriels
Informations générales	Produit conçu pour une utilisation dans des applications de détection avancées

FOIRE AUX QUESTIONS - E3S-LS3 OMRON

Comment installer le capteur OMRON E3S-LS3 ?

Pour installer le capteur OMRON E3S-LS3, assurez-vous de le monter à une distance appropriée de l'objet à détecter. Utilisez des vis appropriées et serrez-les sans forcer. Connectez les câbles en respectant les codes de couleur.

Quelles sont les spécifications électriques du capteur OMRON E3S-LS3 ?

Le capteur OMRON E3S-LS3 fonctionne avec une tension d'alimentation de 12 à 24 VDC et a une consommation maximale de 30 mA.

Comment tester si le capteur OMRON E3S-LS3 fonctionne correctement ?

Pour tester le capteur, connectez-le à une source d'alimentation et placez un objet devant le capteur. Vérifiez si le voyant LED s'allume, indiquant que le capteur détecte correctement l'objet.

Que faire si le capteur OMRON E3S-LS3 ne s'active pas ?

Assurez-vous que le capteur est correctement alimenté et que les connexions sont sécurisées. Vérifiez également que l'objet à détecter est à portée du capteur.

Quelle est la portée de détection du capteur OMRON E3S-LS3 ?

La portée de détection du capteur OMRON E3S-LS3 est d'environ 0,1 m à 1 m, selon la surface et la couleur de l'objet détecté.

Comment ajuster la sensibilité du capteur OMRON E3S-LS3 ?

Le capteur OMRON E3S-LS3 ne possède pas de réglage de sensibilité. Assurez-vous que le capteur est installé correctement et que rien n'obstrue la zone de détection.

Le capteur OMRON E3S-LS3 est-il étanche ?

Le capteur OMRON E3S-LS3 est conçu avec un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et à l'eau, mais évitez de l'immerger complètement.

Comment nettoyer le capteur OMRON E3S-LS3 ?

Pour nettoyer le capteur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager le capteur.

Le capteur OMRON E3S-LS3 peut-il être utilisé à l'extérieur ?

Oui, le capteur OMRON E3S-LS3 peut être utilisé à l'extérieur tant qu'il est protégé des intempéries directes et des conditions extrêmes.

Où trouver le manuel d'utilisation du capteur OMRON E3S-LS3 ?

Le manuel d'utilisation du capteur OMRON E3S-LS3 est généralement disponible sur le site officiel d'OMRON dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI E3S-LS3 OMRON

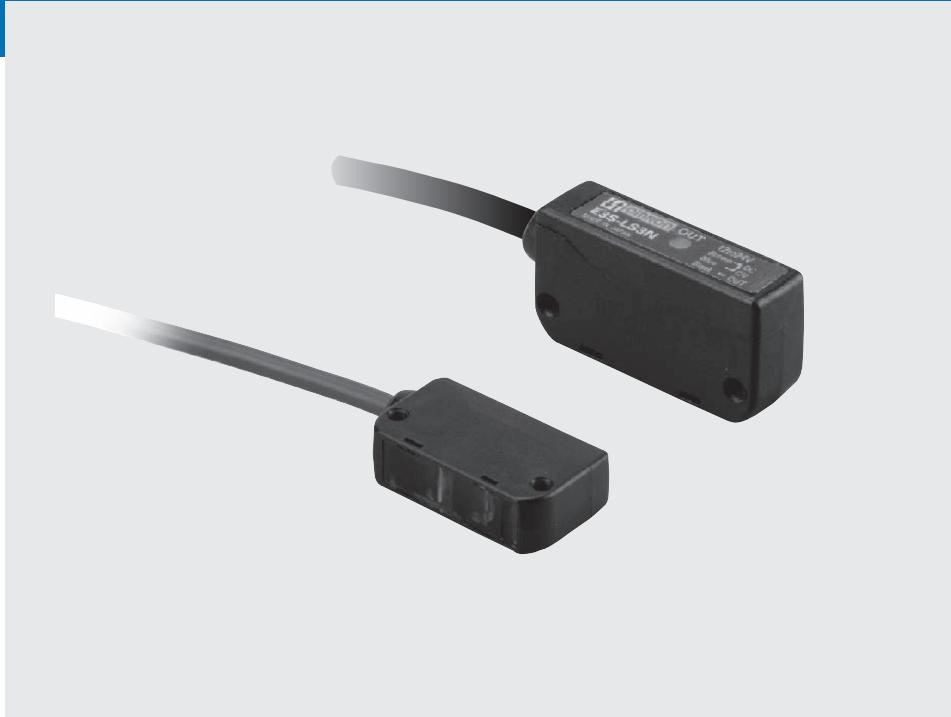

E3S-LS3

Détecteur pour circuits imprimés offrant une détection stable sans être affecté par les troughs ou les encoches.

• Convient pour être intégré dans des appareils (E3S-LS3).
• La large gamme est adaptée aux cartes électroniques ayant des composants hauts ou irréguliers (E3S-LS3).

Applications

Détection pour CI Détection de films transparents

Détection du montage de cassettes de wafers

Lumière rouge

Type de capteur	Forme	Méthode de connexion	Distance de détction *	Fonction de tempori-sation	Modèle	Sortie
Réflexion limitée	←→	Pré-câblé (2 m)	20 à 35 mm	Sans	E3S-LS3N	NPN Light ON
			10 à 60 mm		E3S-LS3NW
	→	Pré-câblé (2 m)	20 à 35 mm	Sans	E3S-LS3P	PNP Light ON
				Avec	E3S-LS3PT
		Connecteur précâblé3 broches M8 (0,3 m)		Sans	E3S-LS3P-M5J
				Avec	E3S-LS3PT-M5J
		Connecteur précâblé4 broches M8 (0,3 m)		Sans	E3S-LS3P-M3J
				Avec	E3S-LS3PT-M3J
		Pré-câblé (2 m)	10 à 60 mm	Sans	E3S-LS3PW
				Avec	E3S-LS3PWT
		Connecteur précâblé3 broches M8 (0,3 m)		Sans	E3S-LS3PW-M5J
				Avec	E3S-LS3PWT-M5J
		Connecteur précâblé4 broches M8 (0,3 m)		Sans	E3S-LS3PW-M3J
				Avec	E3S-LS3PWT-M3J

Avec papier blanc de 80× 80mm

Valeurs nominales / Performances

Type de capteur Modèle		Réflexion limitée
		E3S-LS3☐	E3S-LS3PT	E3S-LS3☐W	E3S-LS3PWT
Détection	Papier blanc *	20 à 35 mm		10 à 60 mm
	Papier noir *	20 à 30 mm		15 à 50 mm
Source lumineuse (longueur d'onde)		LED rouge (660 nm)
Tension d'alimentation		12 à 24 Vc.c. ±10 %, ondulation (p-p) 10 % max.
Consommation		25 mA max.
Sortie de contrôle		Tension d'alimentation charge : 24 Vc.c.; courant de charge : 100 mA max.; tension résiduelle : 2 V max.; mode de fonctionnement : Light ON
Temps de réponse		1 ms max. pour la fermeture et l'ouverture respectivement
Fonction de temporisation		Disponible sur les modèles E3S-LS3P(W)T uniquement Plage de temps : 0,1 à 1,0 s (réglable)
Luminosité ambiente		Côté récepteur : Lampe à incandescence : 5 000 lux maxi.
Température ambiente		Fonctionnement : -10 à 55 °C (sans givrage, ni condensation)Stockage : -25 à 70 °C (sans givrage, ni condensation)
Humidity ambiente		Fonctionnement : 35 à 85 % (sans condensation)Stockage : 35 à 95 % (sans condensation)
Résistance d'isolement		20 MΩ min. (à 500 Vc.c.) entre les pieces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pieces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm, amplitude double pendant 2 heures chacun, dans les directions X, Y et Z
Résistance aux chocs		500 m / s² 3 fois, chacune dans les directions X, Y et Z
Structure protectrice		IEC60529 IP40
Méthode de connexion		Pré-câblé (longueur standard : 2 m) / Connecteur pré-câblé M8 (longueur standard : 0,3 m)
Voyants		Voyant de fonctionnement (orange)
Poids (emballé)		Modèles pré-câblés : 80 g env.; connecteur précâblé M8 : 45 g env.
Matériau	Boîtier	ABS
	Lentille	Acrylique
Accessoires		Feuille d'instructions, vis M3, tournevis pour le réglage de la temporisation (sur les modèles avec temporisation uniquement)

Rapport distance de détention / matériel Distance de détection (mm)

Plage de fonctionnement (gauche / droite)

Plage de fonctionnement (haut / bas)

Rapport sortie / distance réglée

Rapport diamètre du spot / distance de détection

Schéma du circuit de sortie

Sortie NPN (sortie PNP bientôt disponible)

Modèle	Fonctionnement du tran-sistor de sortie	Histogramme	Circuit de sortie
E3S-LSN3E3S-LS3NW	Light ON	Incidente Interrompu Voyant de fonctionnement (orange) Transistor de sortie OFF	Marron 12 à 24 Vc.c. Charge Noir OUT Bleu 0 V
E3S-LS3PE3S-LS3PW		Lumière incidente Pas de lumière incidente Voyant de fonctionnement (orange) Transistor de sortie OFF
E3S-LS3PTE3S-LS3PWT		Lumière incidente Pas de lumière incidente Voyant de fonctionnement (orange) Transistor de sortie OFF T: Temporisation à l'ouverture (0,1 à 1,0 s)

Remarque : Toutes les unités sont exprimées en millimètres sauf indication contraire.

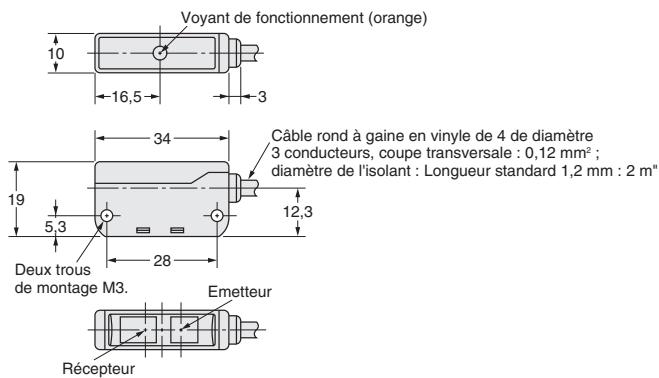

E3S-LS3N

E3S-LS3NW

Trous de fixation

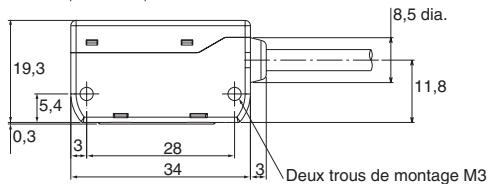

E3S-LS3□(T)(-M5J / -M3J)

E3S-LS3□(T)(-M5J / -M3J)

Récepteur Émetteur

Câble rond à gaine en vinyle, 4 dia., 3 conducteurs

section des conducteurs: 0,2mm² diametre de l'isolant:1,1 mm

Connecteur précâblé 3 broches M8 (-M5J)

Connecteur précâblé 4 broches M8 (-M3J)

N° de borne	Caracteristique
	-M5J	-M3J
1	+V	+V
2	-	Ouvert
3	0 V	0 V
4	Sortie	Sortie

Trous de montage

Remarque : Ajusteur de temporisation, uniquement pour les modèles E3S-LS3PT et E3S-LS3PWT.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
