Type de produit	Capteur de pression
Marque	OMRON
Modèle	E8MS
Type de pression	Positive ou négative selon sous-modèle
Plage de pression positive	0 à 100 kPa (E8MS-01) ou 0 à 1 MPa (E8MS-10)
Plage de pression négative	0 à -101 kPa (E8MS-N0)
Type de sortie	Linéaire 1 à 5 V
Alimentation	24 VCC (via le contrôleur)
Connectique	Connecteur 3 broches (E89-M4)
Fonctions principales	Détection de pression, fonction teach pour réglage de sensibilité, copie entre canaux
Utilisation recommandée	Bras robotisés, pièces mobiles, espaces restreints
Affichage	Indicateur LED (grande visibilité malgré la taille réduite)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas dépasser la pression maximale indiquée ; utiliser dans les limites de température spécifiées
Pièces détachées	Connecteur E89-M4, contrôleur K3C, adaptateur Y92F-30
Accessoires inclus	Connecteur E89-M4 (pour E8MS), contrôleur vendu séparément
Dimensions (approx.)	30 × 30 × 15 mm (estimation)
Poids (approx.)	20 g (estimation)

FOIRE AUX QUESTIONS - E8MS OMRON

Quels sont les différents sous-modèles du capteur E8MS ?

Le capteur E8MS existe en trois versions : E8MS-01 (pression positive 0 à 100 kPa), E8MS-10 (pression positive 0 à 1 MPa) et E8MS-N0 (pression négative 0 à -101 kPa).

Comment connecter le capteur E8MS au contrôleur ?

Utilisez le connecteur E89-M4 (fourni) pour relier le capteur au contrôleur compatible (K3C-MP8-T1Z ou K3C-DP8-T1Z). Branchez le connecteur sur le capteur et le contrôleur selon le schéma de câblage.

Quelle est la tension d'alimentation requise ?

Le capteur est alimenté en 24 VCC via le contrôleur. Assurez-vous que l'alimentation est stable et dans les spécifications.

Comment régler la sensibilité du capteur ?

Utilisez la fonction teach intégrée. Appliquez la pression de référence, puis activez le mode teach sur le contrôleur pour enregistrer le point de consigne. La sensibilité peut être ajustée finement.

Le capteur peut-il mesurer des pressions différentielles ?

Non, le modèle E8MS est conçu pour la pression absolue (positive ou négative). Pour des mesures différentielles, utilisez le modèle E8M-A1.

Que faire si le capteur n'affiche aucune sortie ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que le connecteur est bien enfiché. Si le problème persiste, testez avec un autre contrôleur ou contactez le support technique.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les solvants ou produits abrasifs qui pourraient endommager le boîtier.

Quelles sont les précautions de sécurité à prendre ?

Ne dépassez jamais la pression maximale indiquée (1 MPa pour E8MS-10, 100 kPa pour E8MS-01, -101 kPa pour E8MS-N0). Installez le capteur dans un environnement sec et à l'abri des chocs.

Puis-je utiliser le capteur sans contrôleur ?

Non, le capteur nécessite un contrôleur (K3C series) pour fonctionner et fournir une sortie exploitable. Le connecteur E89-M4 est nécessaire pour la liaison.

Où trouver les pièces détachées et accessoires ?

Les pièces détachées comme le connecteur E89-M4, l'adaptateur Y92F-30 et les contrôleurs sont disponibles auprès des revendeurs OMRON ou sur commande. Consultez la notice pour les références exactes.

MODE D'EMPLOI E8MS OMRON

Pressure Sensor

E8MS/E8M

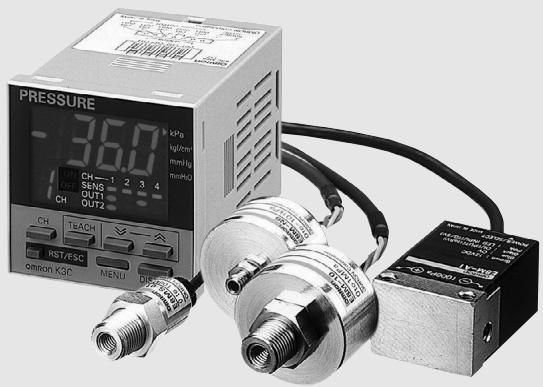

Four-channel Pressure Sensor Offering Versatile Functions and High Precision Without Errors

• The industry's smallest pressure sensor, compact, lightweight - ideal for robot arms or other moving components
• A highly sensitive minute-pressure sensor model detects very small differences in air pressure
• No wiring conduit required - can be located for sensing in small places
• Simple display panel for efficient space-saving, though, providing large LEDs
• Easy sensitivity adjustment using the teach function and channel-to-channel copy function

Ordering Information

Sensors

Sensors

E8MS

Pressure range		Output form	Model
Positive pressure	0 to 100 kPa	Linear output 1 to 5 V	E8MS-01
	0 to 1 MPa		E8MS-10
Negative pressure	0 to -101 kPa		E8MS-N0

E8M

Pressure range		Output form	Model
Minute differential pressure sensor	Differential pressure from 0 to 1,000 Pa (0 to 0.145 psi) between positive and negative ports	Linear output 1 to 5 V	E8M-A1
Positive pressure	0 to 1 MPa		E8M-10
Negative pressure	0 to -101 kPa		E8M-N0

Controller

Supply voltage	Output form	Number of sensor inputs	Model
24 VDC	NPN open collector	4	K3C-MP8-T1Z
		2CH	K3C-DP8-T1Z

Note: 1 ch model available.

Accessories (Order Separately)

Sensor I/O Connectors

Applicable type	Shape	Model	Specifications	Quantity	Remarks
E8M		E89-M3 (see note)	4-pin connector with 3 m long cable	1	Supplied with one XS8A-0442 Pin Controller Connector
E8MS		E89-M4	3-pin connector with 3 m long cable

Note: E8M-A1 does not require the Sensor I/O Connector.

Pin Controller Connector

Shape	Model	Fitting conductors size (mm)	Quantity	Minimum order unit	Remarks
	XS8A-0442	0.14 to 0.2	1	10	E89-M3 and E89-M4 supplied with one XS8A-0442 each

Note: Orders are accepted in multiples of the minimum order unit.

Power and output connector

Model	Specifications	Quantity
K32-MP2W	7-pin connector with 2-m-long cable	1

Adapter

Shape	Model	Quantity	Minimum order unit	Remarks
	Y92F-30	1	10	One Adapter is attached to the K3C Controller.

Note: Orders are accepted in multiples of the minimum order unit.

Soft Cover

Shape	Model
[ ]	Y92A-48F1

Hard Cover

Shape	Model
	Y92A-48

Sensor and Controller Combinations

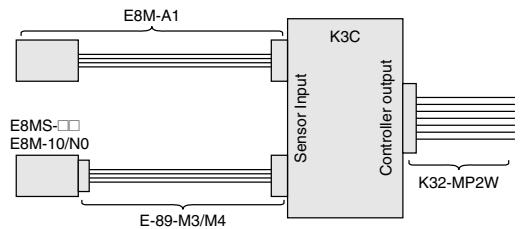

Use the Pressure Controllers in the following combinations. The E89-M3/M4 is required when using the Sensor as a single unit.

Model	E89-M3	E89-M4	K3C-MP8-T1Z K3C-DP8-T1Z	K32-MP2W
E8MS-01	X	O	O	O
E8MS-10	X	O	O	O
E8MS-N0	X	O	O	O
E8M-A1	X	X	O	O
E8M-10	O	X	O	O
E8M-N0	O	X	O	O

O:Required; X: Not required.

Sensor and Controller Connection

Sensors

Sensors

E8MS-01

E8MS-10

E8MS-N0

M5, 7.5-mm depth B(PT)1/8

Pressure joint

Connection with E89-M4 Sensor I/O
Connector
Connector: DF-13B-3P-1.25V(21) by Hirose Electric

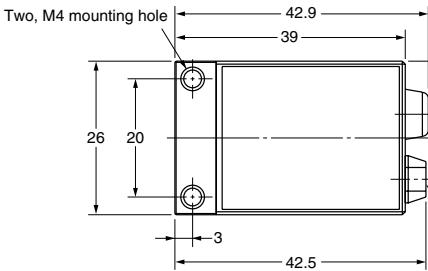

E8M-A1

M5, 7-mm-deep pressure joint (Positive)

4-mm-dia., 4-conductor (40× 0.08 dia.), vinyl-insulated round cable,
length: 3m

M5, 7-mm-deep pressure joint (Positive)
One XS8A-0442 supplied with E8M-A1.

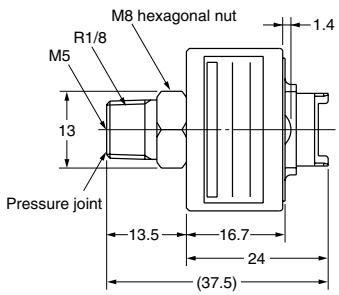

E8M-10

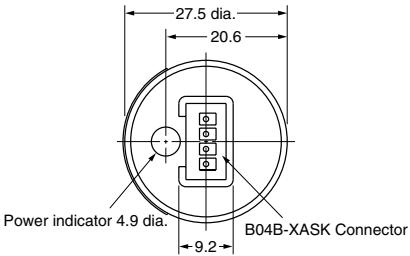

Power indicator 4.9 dia.
B04B-XASK Connector

Connection with E89-M3 Sensor I/O
Connector

E8M-N0

Connection with E89-M3 Sensor I/O
Connector

Controller

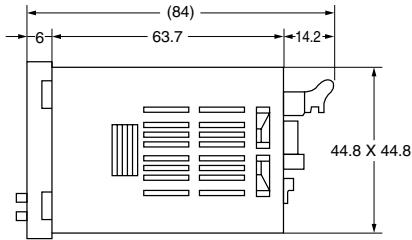

K3C-P8-T1Z

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.
