Type de produit	Capteur de pression (presostat)
Marque	OMRON
Modèle	E8F2
Dimensions (L × H × P)	28 × 28 × 29 mm
Poids	Environ 30 g
Alimentation	12 à 24 VCC
Plages de pression	Positive : 0 à 100 kPa, 0 à 1 MPa ; Négative : 0 à -101 kPa
Sortie ON/OFF	Collecteur ouvert NPN ou PNP, deux sorties indépendantes
Sortie linéaire	1 à 5 V
Affichage	LED numérique et barre analogique
Fonction de lissage	Prévention des broutements (chattering prevention)
Apprentissage automatique	Fonction d'enseignement automatique (automatic teaching)
Câble	Câble rond isolé vinyle, 5 conducteurs, Ø4 mm, longueur 2 m
Accessoires fournis	Équerre de montage E89-F3
Accessoires optionnels	Équerre de montage pour panneau E89-F4
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Respecter les plages de pression indiquées. Ne pas démonter.
Pièces détachées et réparabilité	Contacter le service après-vente OMRON. Pas de pièces détachées grand public.
Informations générales	Capteur de pression compact avec affichage LED double. Idéal pour applications industrielles.

FOIRE AUX QUESTIONS - E8F2 OMRON

Comment raccorder le capteur E8F2 ?

Le câble comporte 5 conducteurs : deux pour l'alimentation (Vcc et 0V), deux pour les sorties ON/OFF (NPN ou PNP selon le modèle) et un pour la sortie linéaire 1-5 V. Consultez le schéma de câblage dans la notice.

Quelle est la différence entre les modèles E8F2-A01C et E8F2-A01B ?

Le modèle A01C possède une sortie NPN, tandis que le A01B a une sortie PNP. La plage de pression est identique : 0 à 100 kPa.

Comment régler le seuil de pression ?

Utilisez la fonction d'enseignement automatique : appliquez la pression souhaitée, puis appuyez sur le bouton d'apprentissage. Le seuil est automatiquement mémorisé.

Que signifie la fonction de prévention des broutements ?

Cette fonction lisse les variations rapides de pression pour éviter des commutations intempestives (broutement) lorsque la pression est proche du seuil.

Le capteur peut-il mesurer une pression négative ?

Oui, le modèle E8F2-AN0C ou E8F2-AN0B mesure les pressions négatives de 0 à -101 kPa (vide).

Comment monter le capteur ?

Utilisez l'équerre de montage fournie (E89-F3) pour le fixer sur une surface plane. Pour un montage sur panneau, l'accessoire E89-F4 est disponible séparément.

Quelle est la tension d'alimentation recommandée ?

Le capteur fonctionne sous une tension continue de 12 à 24 VCC. Respectez la polarité indiquée sur le schéma.

Comment interpréter l'affichage LED ?

L'affichage comporte une barre analogique pour une lecture rapide et un affichage numérique précis de la pression en kPa ou en MPa.

Que faire si le capteur ne donne pas de signal ?

Vérifiez l'alimentation électrique, le câblage et la plage de pression. Assurez-vous que la pression appliquée est dans les limites spécifiées et que le seuil est correctement réglé.

Le capteur est-il réparable ?

Le capteur n'est pas conçu pour être réparé par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente OMRON ou remplacez l'appareil.

MODE D'EMPLOI E8F2 OMRON

Pressure Sensor

E8F2

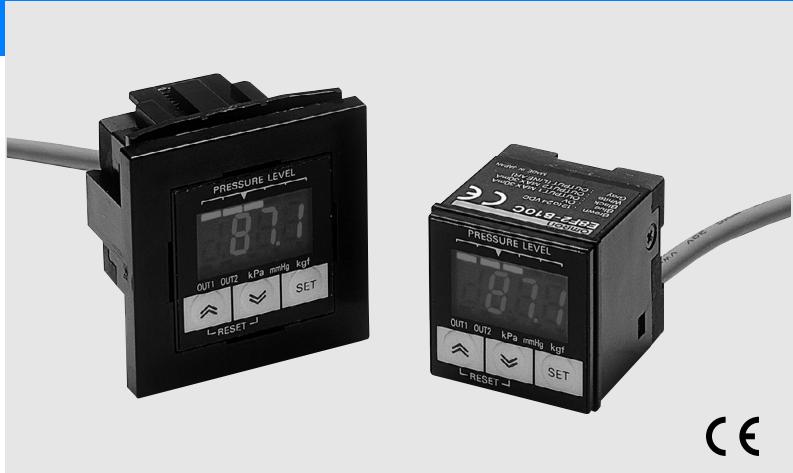

Mini-Cube' Pressure Sensor with Easy-to-Read LED Display

• Both analog bar and digital pressure values are displayed
• Measurement pressure is equalized by the chattering prevention function, and an incorrect output is prevented.
• Easy operation by the automatic teaching function
• Compact style: 28 × 28 × 29 ~mm saves installation space

Ordering Information

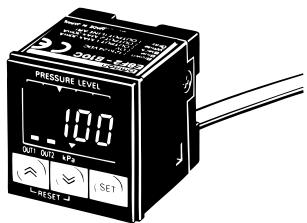

Sensors

Pressure range		ON/OFF output	Linear output	Model
				NPN output	PNP output
Positive pressure	0 to 100 kPa	Open collector (independent two outputs)	1 to 5 V	E8F2-A01C	E8F2-A01B
	0 to 1 MPa			E8F2-B10C	E8F2-B10B
Negative pressure	0 to -101 kPa			E8F2-AN0C	E8F2-AN0B

Accessories (Order Separately)

Shape	Name	Model	Remarks
	Mounting Brackets	E89-F3	Supplied with the product.
	Panel-mounting Bracket	E89-F4	---

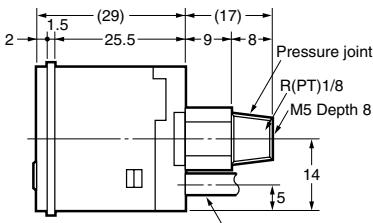

Sensors

E8F2

Vinyl-insulated round cable with five conductors, 4 dia. (0.08 dia. X 30); Standard length: 2m

With mounting bracket attached

Mounting Holes

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.
