Intitulé	Détails
Type de produit	Capteur photoélectrique
Caractéristiques techniques principales	Capteur de proximité, détection de présence, technologie de réflexion directe
Alimentation électrique	24 VDC
Dimensions approximatives	50 x 20 x 15 mm
Poids	Environ 40 g
Compatibilités	Compatible avec divers systèmes d'automatisation industrielle
Type de batterie	Non applicable
Tension	24 VDC
Puissance	Consommation faible, adaptée pour une utilisation continue
Fonctions principales	Détection de présence, contrôle de processus, sécurité des machines
Entretien et nettoyage	Vérifier régulièrement l'état du capteur, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le fabricant, réparabilité limitée
Sécurité	Conforme aux normes de sécurité électrique, protection contre les courts-circuits
Informations générales utiles	Idéal pour les applications industrielles nécessitant une détection précise

FOIRE AUX QUESTIONS - E3S-CR62 OMRON

Quel type de capteur est l'OMRON E3S-CR62 ?

L'OMRON E3S-CR62 est un capteur photoélectrique de type réflexe, conçu pour détecter des objets à distance.

Quelle est la portée de détection maximale de l'OMRON E3S-CR62 ?

La portée de détection maximale de l'OMRON E3S-CR62 est d'environ 2 mètres, selon les conditions d'utilisation.

Comment installer correctement le capteur OMRON E3S-CR62 ?

Pour une installation correcte, assurez-vous que le capteur est bien aligné avec l'objet à détecter et qu'il n'y a pas d'obstacles dans la zone de détection.

Que faire si le capteur ne détecte pas d'objet ?

Vérifiez d'abord l'alimentation électrique du capteur, puis assurez-vous qu'il n'y a pas d'obstacles ou de salissures sur la lentille. Enfin, vérifiez le réglage de la sensibilité.

Quel type de connexion électrique est nécessaire pour l'OMRON E3S-CR62 ?

L'OMRON E3S-CR62 nécessite une connexion de 12 à 24 VDC pour fonctionner correctement.

Le capteur est-il résistant aux intempéries ?

Oui, l'OMRON E3S-CR62 est conçu pour être résistant aux intempéries, avec un indice de protection IP67.

Comment régler la sensibilité du capteur OMRON E3S-CR62 ?

La sensibilité peut être ajustée à l'aide d'un potentiomètre situé sur le boîtier du capteur. Référez-vous au manuel d'utilisation pour plus de détails.

Où puis-je trouver le manuel d'utilisation de l'OMRON E3S-CR62 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'OMRON ou en contactant le service client.

Comment tester si le capteur fonctionne correctement ?

Pour tester le capteur, vérifiez si la LED d'indication s'allume lorsqu'un objet est détecté dans la portée. Si la LED ne s'allume pas, vérifiez les connexions et l'alimentation.

MODE D'EMPLOI E3S-CR62 OMRON

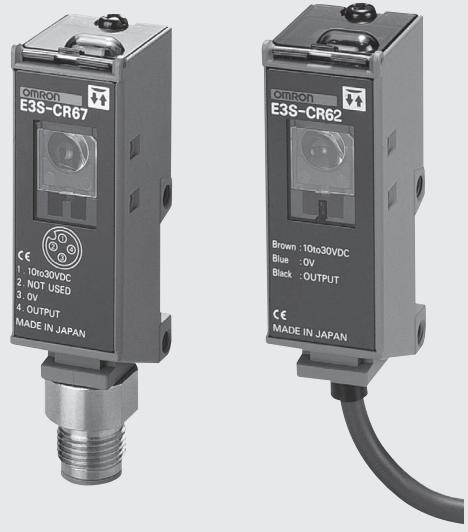

Détecteur de bouteilles transparentes

E3S-CR62/67

Idéal pour la détection de verre transparent et de récipients en plastique

Omron E3S-CR67 CE 1: 10io30VDC 2. NOT USED 3. 0V 4. OUTPUT MADE IN JAPAN Omron E3S-CR62 Brown : 10io30VDC Blue : 0V Black : OUTPUT CE MADE IN JAPAN

C€

Caractéristiques

Fonctionnement stable même si l'intervalle entre les récipients est réduit en vue d'accroître la productivité.

Détection stable d'intervalle de 5 mm que les précédents modèles étaient incapables de détecter en raison d'une augmentation de la vitesse pour accroître la productivité.

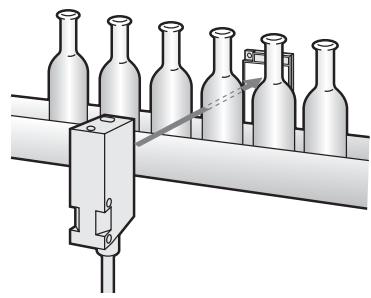

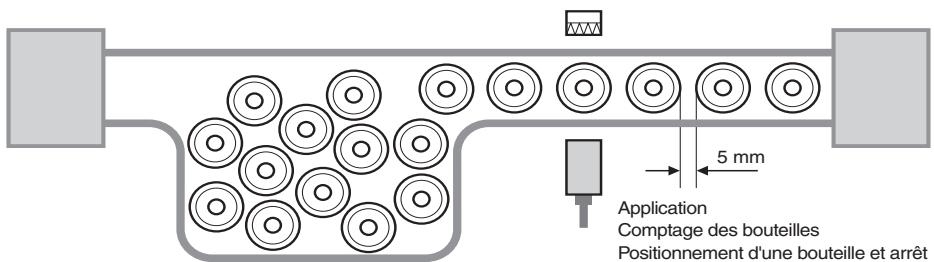

5 mm Application Comptage des bouteilles Positionnement d'une bouteille et arrêt

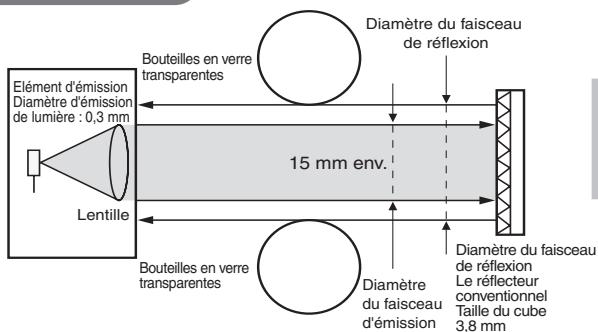

Détection de bouteilles vues du dessus

Conventionnel

Elément d'émission Diamètre d'émission de lumière : 0,3 mm Lentille Bouteilles en verre transparentes 15 mm env. Diamètre du faisceau de réflexion Diamètre du faisceau de réflexion Le réflecteur conventionnel Taille du cube 3,8 mm

Détecteur de verre transparent E3S-CR62/67

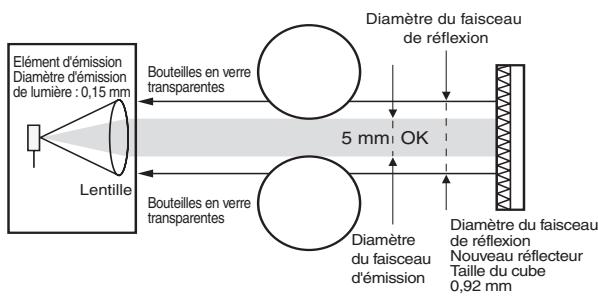

Elément d'émission Diamètre d'émission de lumière : 0,15 mm Lentille Bouteilles en verre transparentes Bouteilles en verre transparentes Diamètre du faisceau démission 5 mm OK Diamètre du faisceau démission Diamètre du faisceau démission Nouveau réflecteur Taille du cube 0,92 mm

Application

Détection d'intervalle entre goulots
Détection stable d'un intervalle de 5 mm qui n'était pas détectable avec les modèles précédents.

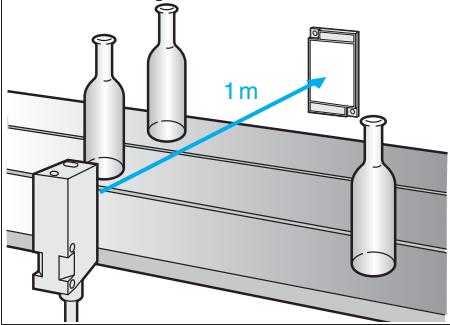

Large plage de détection. Détection stable même sur de longues distances.
L'utilisation d'une « hyper » LED en tant que source lumineuse (la 1 / 2 du diamètre de rayonnement lumineux des anciens modèles) permet une détection stable sur de longues distances.

1 m

Détection stable des ampoules et autres petits récipients.
Faisceau lumineux visible pour un réglage facile.

Nous avons augmenté de manière significative le rapport S / N pour assurer une détection stable des bouteilles en PET et de divers autres récipients transparents

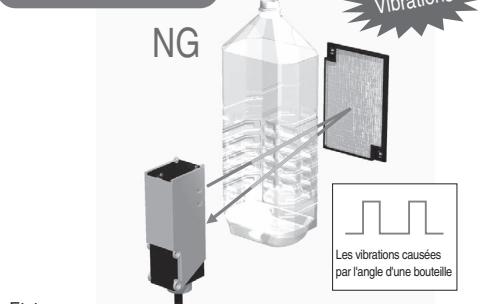

Problème 1

NG Vibration Les vibrations causées par l'angle d'une bouteille

Etat sans

bouteille transparente

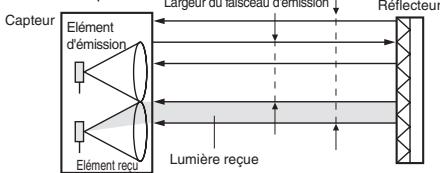

Capteur Elément d'émission Elément reçu Largeur du laiseau d'émission Lumière reçue Reflecteur

Largeur du faisceau de réflexion

Largeur du faisceau d'émission Lumière reçue Réflecteur

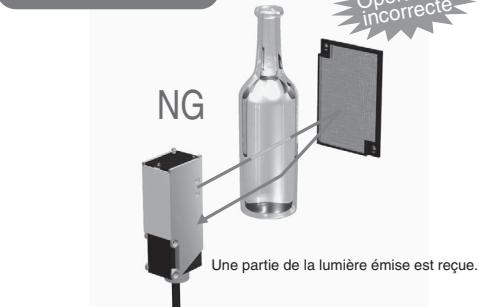

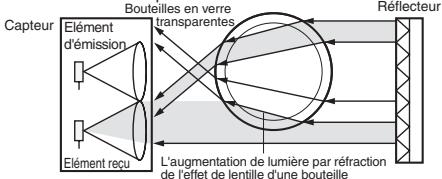

Problème 2

NG Une partie de la lumière émise est reçue.

Augmentation de lumière provoqué par une bouteille transparente

Capteur Elément d'émission Elément reçu Bouteilles en verre transparentes L'augmentation de lumière par réfraction de l'effet de lentille d'une bouteille Reflecteur

Détecteur de verre transparent E3S-CR62/67

Adoption du modèle coaxial rétroréflechissant
Une détection stable peut aussi être effectuée dans le cas de bouteilles transparentes de diverses formes et surfaces.

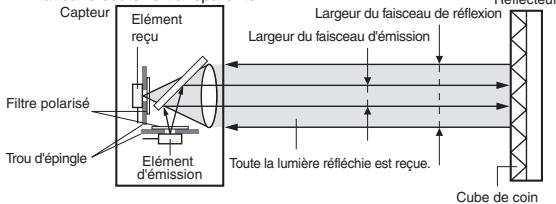

Etat sans bouteille transparente

Capteur Filtre polarisé Trou d'épingle Elément reçu Elément d'émission Largeur du faisceau de réflexion Largeur du faisceau d'émission Toute la lumière réfléchie est reçue. Cube de coin

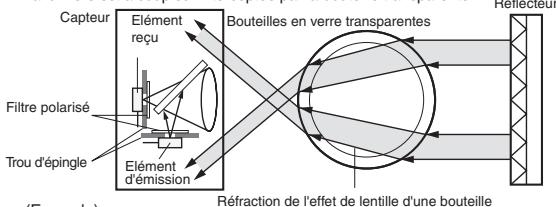

La lumière est à coup sûr interceptée par la bouteille transparente.

Capteur Filtre polarisé Trou d'épingle Elément reçu Elément d'émission Bouteilles en verre transparentes Réfraction de l'effet de lentille d'une bouteille (Exemplo)

(Exemple)

Utilisation du E39-R6 (caractéristique pour une courte distance)

Utilisation du E39-R1 (caractéristique pour une longue distance)

Informations pour commander

Capteurs

Lumière rouge

Type de capteur

Forme

Méthode de connexion

Portée

Modèle

Réflecteur E39-R6

Réflecteur E39-R1

Modèles rétroré-fléchissants

Précâblé

[BDTH]

250 mm

*

E3S-CR62-C

Connecteur

[250 W] [250 mm]

E3S-CR67-C

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.

Accessoires (à commander séparément)

Réflecteurs

Nom	Portée	Modèle	Quantité	Remarques
Réflecteurs	250 mm	E39-R6	1	---
	1 m (250 mm) *	E39-R1	1

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.

Supports de fixation

Forme	Modèle	Quantité	Remarques
	E39-L103	1	Fourni avec le produit.
	E39-L87	1	---

Connecteurs d'E / S du capteur

Câble	Forme		Longueur de câble		Modèle
Câble standard	Droit		2 m	Modèle à 3 fils	XS2F-D421-DCO-A
			5 m		XS2F-D421-GC0-A
	En L		2 m		XS2F-D422-DC0-A
			5 m		XS2F-D422-GC0-A

Valeurs nominales / Performances

Type de capteur Modèle		Modèles rétroréfléchissants (fonction MSR)
		E3S-CR62-C	E3S-CR67-C
Portée		250 mm (en cas d'utilisation du E39-R6),1 m (250 mm)*1 (en cas d'utilisation du E39-R1)
Objet à détecter standard		30 mm dia. X Tube en verre de 150 mm (épaisseur : 1,8 mm)
Angle directionnel		2 à 6°
Source lumineuse (longueur d'onde)		LED rouge (660 nm)
Tension d'alimentation		10 à 30 Vc.c., ondulation (p-p) : 10 % max.
Consommation		40 mA max.
Sortie de contrôle		Tension d'alimentation de la charge : 30 Vc.c. ou moins ; courant de charge de 100 mA ou moins (tension résiduelle : sortie NPN 1,2 V ou moins, sortie PNP 2 V ou moins) ; modèle collecteur ouvert (commutation de la sortie NPN / PNP) commutation LIGHT ON / DARK ON
Circuits de protection		Protection contre les courts-circuits de charge, protection contre les inversions de polarité, fonction de protection contre les interférences mutuelles
Temps de réponse		Fermeture ou ouverture : 1 ms max.
Réglage de sensibilité		Ajusteur sans fin à 2 tours (avec voyant)
Luminosité ambiante		Lampe à incandescence : 5 000 lux max. Lumière du soleil 10 000 lux max.
Température ambiante		Fonctionnement : -25 °C à 55 °C, stockage : -40 °C à 70 °C (sans givrage ni condensation)
Humidité ambiante		Fonctionnement : 35 à 85 %, Stockage : 35 à 95 % (sans givrage ni condensation)
Résistance d'isolement		20 MΩ mn à 500 Vc.c.
Rigidité diélectrique		1 000 Vc.a. 50 / 60 Hz pendant 1 minute
Résistance aux vibrations		Destruction : 10 à 2 000 Hz, 1,5 mm double amplitude ou 300 m / s2 (environ 30 G) de 0,5 heure dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s2 (environ 100 G), 3 fois dans les directions X, Y et Z
Degré de protection		Norme IEC IP67 NEMA 6P(limité à un usage intérieur)*2	Norme IEC IP67 NEMA 6P(limité à un usage intérieur)
Méthode de connexion		Modèles précâblés (longueur standard : 2 m)	Modèles à connecteur
Poids (emballé)		115 g env.	80 g env.
Maté-riau	Boîtier	Zinc moulé
	Lentille	Acrylique
	Panneau de commande de l'affichage	Sulfone de polyéthylène
	Supports de fixation	Acier inoxydable (SUS304)
Accessoires		Supports (avec vis), tournevis de réglage, manuel d'utilisation

*1. Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.
*2. Norme NEMA (National Electrical Manufacturers Association – Association nationale des fabricants de produits électriques)

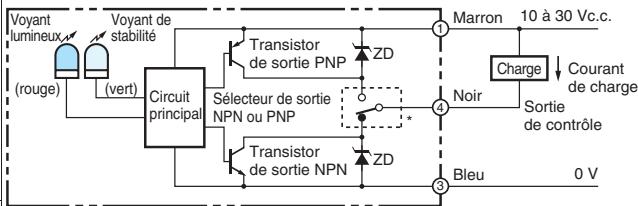

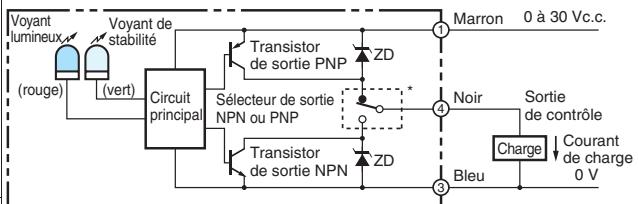

Ssortie NPN

Modèle	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3S-CR62-CE3S-CR67-C	Light ON	IncidenteInterrompueVoyant lumineux (rouge)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	L ON(LIGHT ON)	* Placez le sélecteur du côté NPN.Disposition des broches du connecteurRemarque : Broche 2 non utilisée.
	Dark ON	IncidenteInterrompueVoyant lumineux (rouge)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	D ON(DARK ON)

Sortie PNP

Modèle	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3S-CR62-CE3S-CR67-C	Light ON	IncidenteInterrompueVoyant lumineux (rouge)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre fils bleu et noir)	L ON(LIGHT ON)	* Placez le sélecteur du côté NPN.Disposition des broches de connecteurRemarque : Broche 2 non utilisée.
	Dark ON	IncidenteInterrompueVoyant lumineux (rouge)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre fils bleu et noir)	D ON(DARK ON)

Connecteurs (E / S du capteur)

N° Borne ① ② ③ ④ Marron Bleu Noir XS2F-D421-DC0-A

Catégorie	Câble, couleur de la gaine extérieure	N° broche du connecteur	Application
Pour c.c.	Marron	1	+V
	-	2	-
	Bleu	3	0 V
	Noir	4	Sortie

Remarque : La broche 2 est ouverte.

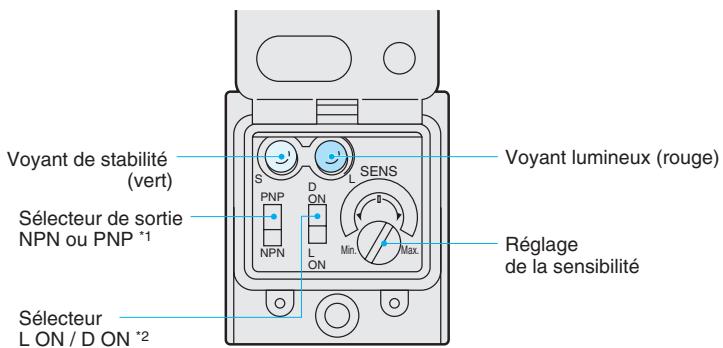

Voyant de stabilité (vert) S PNP NPN L ON D ON L SENS S Voyant lumineux (rouge) Réglage de la sensibilité Sélecteur de sortie NPN ou PNP *1 Sélecteur L ON / D ON *2

*1. Il est possible de commuter le transistor de sortie grâce à un commutateur de sortie NPN / PNP.

*2. Vous pouvez changer le mode de fonctionnement à l'aide d'un commutateur L ON / D ON.

Fonctionnement

Réglage de sensibilité

L'émetteur et le récepteur peuvent être déplacés horizontalement et verticalement de manière à les positionner au centre de la zone d'indication de lumière rouge, ce qui permet à l'opérateur de vérifier si le voyant de stabilité vert est allumé.

Objet à détecter	Etat de détection	Réglage de sensibilité	Etat du voyant		Procédure de réglage
Broche transparente ou plaque en verre	Sans objet à détecter		ONVoyant de stabilité (vert)	ONVoyant lumineux (rouge)	Tournez la commande de sensibilité du minimum vers le maximum et réglez-la sur la position à laquelle la lumière entrante se stabilise.
Objet opaque	Objet détecté, objet non détecté		ONVoyant de stabilité (vert)	ONVoyant lumineux (rouge)	Si la taille de l'objet est supérieure au diamètre de la lentille, réglez la commande de sensibilité sur le réglage maximal. Si l'objet est de taille inférieure ou égale, tournez la commande de sensibilité du minimum au maximum et réglez-la sur la position à laquelle la lumière entrante se stabilise.

Utilisation correcte

Conception

Prévention des interférences mutuelles à base de logique floue

• Si les capteurs sont alignés, il est possible que l'émetteur d'une source lumineuse avoisinante soit reçu, générant ainsi des signaux de réception de lumière erronés et des erreurs.
• La fonction à base de logique floue d'élimination des interférences mutuelles surveille la lumière d'interférence pendant un certain temps avant l'illumination et collecte des données sur l'intensité et la fréquence de la lumière d'interférence. Elle détermine ensuite le risque d'erreur dû à ces deux facteurs par logique floue et commande la synchronisation de l'illumination afin de réduire le risque.

(Lorsque le risque est faible)

- La lumière est émise dès que la lumière d'interférence a disparu.

Lumière d'interférence Schéma d'émission

(Lorsque le risque est élevé)

- La lumière est émise après déplacement vers un creux de la lumière d'interférence.

Lumière d'interférence Schéma d'émission

Bouteilles

Dans certains cas, des facteurs tels que la forme de la bouteille nuisent à une détection stable. Veuillez donc confirmer que la détection est correcte avant d'utiliser l'appareil.

Câblage

Câble

• Un câble résistant à l'huile est utilisé pour assurer une résistance à l'huile. Evitez de plier le câble de manière répétée.
• Le rayon de courbure doit être de 25 mm minimum.

Actions à entreprendre pour éviter un mauvais fonctionnement

Lorsque vous utilisez un capteur photoélectrique avec un variateur ou un moteur, prenez soin de connecter la terre. Si ce n'est pas le cas, des erreurs pourraient se produire.

Installation

Installation du capteur

• Lorsque vous installez un capteur photoélectrique, évitez de taper dessus avec un marteau. Vous risqueriez de diminuer la résistance à l'eau.
• Utilisez une vis M4, serrée à un couple n'excédant pas 1,18 Nm.

(Lors de l'utilisation du support de montage)

• Pour fixer le capteur à l'axe mécanique, utilisez les trous de blocage de l'axe optique.
• Lorsque le montage sur l'axe mécanique est impossible, faites glisser le capteur photoélectrique verticalement ou horizontalement de manière à le placer au centre de la zone illuminée par le voyant de lumière incidente. Vérifiez que le voyant de stabilité est allumé.

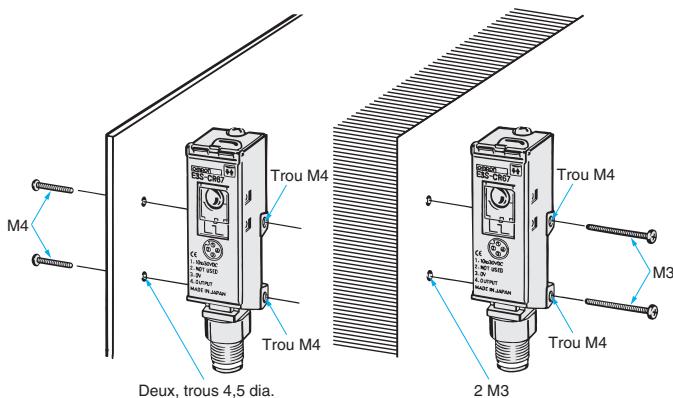

(Installation directe)

Installez le capteur photoélectrique comme illustré dans le schéma suivant.

Serrez la vis M4 Serrez la vis M3

M4 Trou M4 Deux, trous 4,5 dia. 2 M3 Trou M4 M3 Trou M4 M3 CE 1. MAXIMUM 0.8" MAX 0.1" OUTPUT 0.0" OUTPUT 0.0" OUTPUT M3 (LADAM)

- Pour le réglage

Réglage de l'axe lumineux

Réglez l'axe optique du crochet dans la direction de l'approche de l'objet à détecter. L'axe optique du capteur photoélectrique est le même que l'axe de montage du support, ce qui permet de les régler facilement.

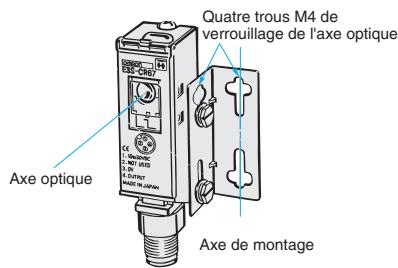

Trou de blocage de l'axe optique

En plaçant les vis dans les trous de blocage de l'axe optique, vous réglez le support de montage sur l'arbre de fixation.

Quatre trous M4 de verrouillage de l'axe optique Axe optique Axe de montage

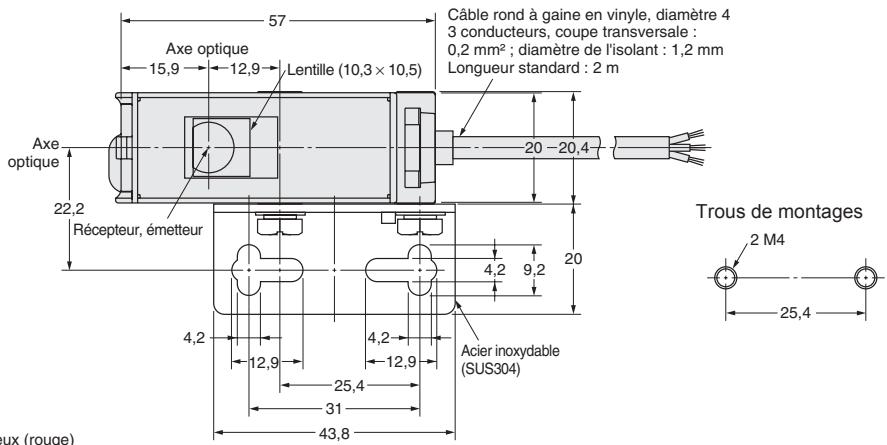

Capteurs

Modèles rétroréfléchissants

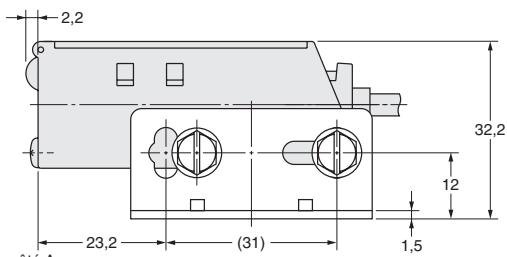

Précâblé
E3S-CR62-C

Avec le support de montage en place

57 Câble rond à gaine en vinyle, diamètre 4 3 conducteurs, coupe transversale : 0,2 mm² ; diamètre de l'isolant : 1,2 mm Longueur standard : 2 m Axe optique 15,9 —— 12,9 —— Lentille (10,3 × 10,5) 20 —— 20,4 —— Axe optique 22,2 Récepteur, émetteur 4,2 —— 4,2 —— 9,2 —— 20 4,2 —— Acier inoxydable (SUS304) 2 M4 25,4 aux (rouge)

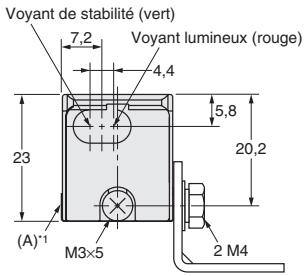

Voyant de stabilité (vert) 7,2 Voyant lumineux (rouge) 4,4 5,8 23 (A)*1 M3×5 20,2 2 M4

* Le support de fixation peut être attaché au côté A.

2,2 32,2 12 23,2 (31) 1,5 ±0.14 A

11,5

Modèles à connecteur

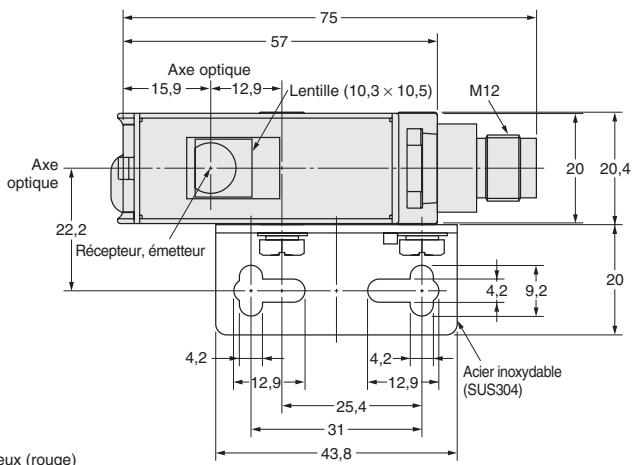

E3S-CR67-C

Avec le support de montage en place

75 57 Axe optique 15,9 12,9 Lentille (10,3 x 10,5) M12 20 20,4 22,2 Récépteur, émetteur 4,2 4,2 9,2 Acier inoxydable (SUS304) 4,2 12,9 12,9 25,4 31 43,8 aux (rouge)

Trous de montages

Voyant de stabilité (vert)

Voyant lumineux (rouge) 7,2 4,4 5,8 23 20,2 (A)* 1 M3 × 5 2 M4

* Le support de fixation peut être attaché au côté A.

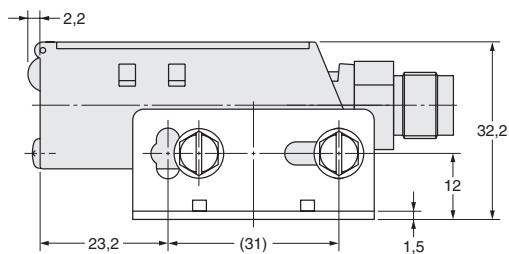

2,2 6 32,2 12 23,2 (31) 1,5

11,5

Accessoires (à commander séparément)

H-3

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
