| Type de produit | Capteur de proximité photoélectrique à suppression d'arrière/avant-plan |
| Marque | OMRON |
| Modèle | E3NT-L |
| Plage de détection | 0,2 m à 2,0 m |
| Principe de détection | Double triangulation (BGS/FGS) |
| Alimentation | 10 à 30 VCC (estimation standard) |
| Sorties | 2 sorties programmables (PNP/NPN), version analogique disponible |
| Entrée programmable | Auto-apprentissage ou verrouillage des réglages |
| Configuration | Teach & Play via 3 boutons-poussoirs et affichage 4 chiffres, ou logiciel PC |
| Indice de protection | Étanche (IP67 estimé) |
| Matériau du boîtier | Aluminium |
| Fonctions principales | Suppression d'arrière-plan et de premier plan, détection longue distance, auto-configuration |
| Accessoires | Étrier multifonctions, adaptateur de liaison optique E3NT-AL232, logiciel d'aide au capteur |
| Entretien et nettoyage | Nettoyer régulièrement la fenêtre optique avec un chiffon doux ; éviter les dépôts de saleté |
| Sécurité | Respecter les normes électriques locales ; utiliser une alimentation conforme |
| Pièces détachées et réparabilité | Accessoires disponibles séparément ; pas de pièces réparables par l'utilisateur |
| Informations générales | Conçu pour logistique et agroalimentaire ; résistant aux environnements agressifs et basses températures |
FOIRE AUX QUESTIONS - E3NT-L OMRON
Questions des utilisateurs sur E3NT-L OMRON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de proximité au format PDF gratuitement ! Retrouvez votre notice E3NT-L - OMRON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E3NT-L de la marque OMRON.
MODE D'EMPLOI E3NT-L OMRON
Cellule photoélectrique à suppression d'arrière/avant-plan
E3NT-L
Robuste, puissante et intelligente

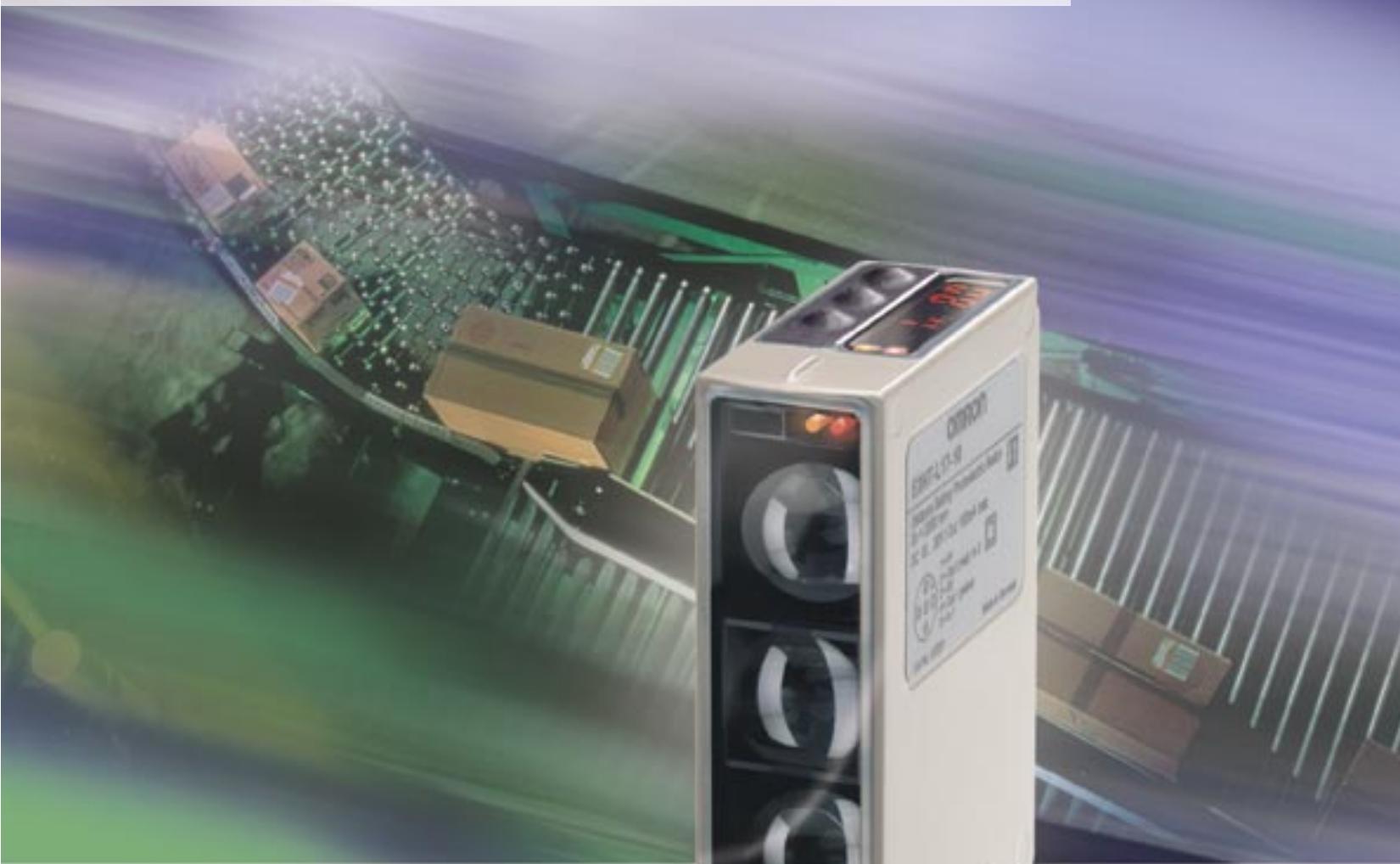

Le capteur E3NT-L Omron est une cellule photoélectrique à suppression d'arrière/avant-plan de réglage de distance : sa simplicité d'utilisation, sa robustesse et son intelligence en font l'un des capteurs les plus avancés du marché. Il possède une plage de détection pouvant atteindre 2 000 mm. Sa principale caractéristique est la suppression de l'arrière-plan et du premier plan. La conception brevetée de son optique permet à ce capteur innovant de détecter tous les objets quelle que soit leur direction.
L'un des capteurs les plus avancés au monde

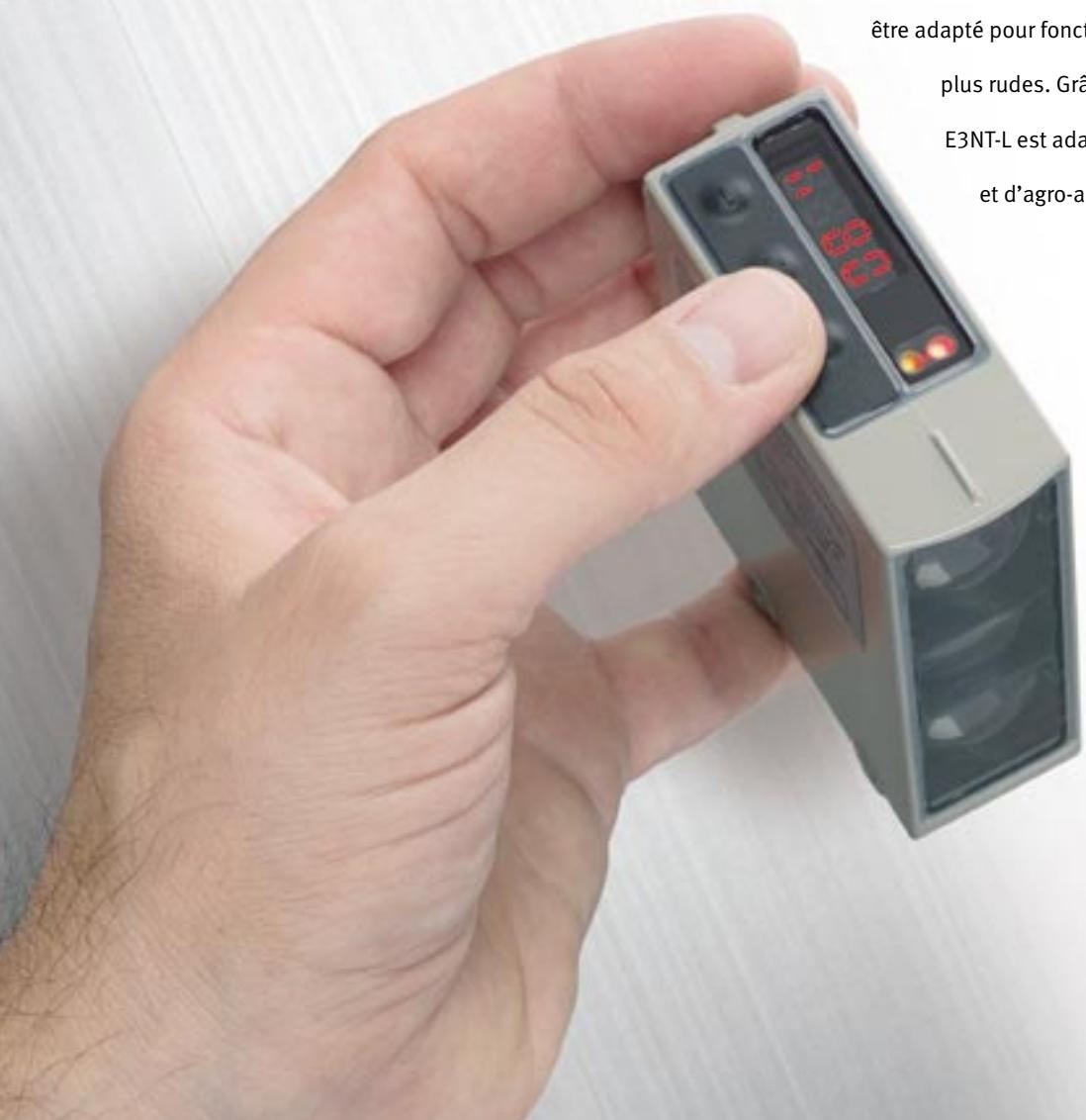

Auto-configurable, ce capteur peut fonctionner avec simplement trois touches. Il est entièrement numérique, ce qui garantit la stabilité et la fiabilité de ses informations ; en outre, il peut être adapté pour fonctionner dans les environnements les plus rudes. Grâce à ces caractéristiques, le capteur E3NT-L est adapté à des applications de logistique et d'agro-alimentaire, où une détection précise à longue distance est nécessaire.
Conçu pour tous les environnements
Le capteur E3NT-L est étanche. Sa structure robuste en aluminium et son boîtier sans aspérité empêchent tout dépôt de saleté. Le E3NT-L est donc idéal pour l'industrie alimentaire. Grâce à un revêtement optionnel, il est capable de fonctionner dans des environnements agressifs ; par ailleurs, une option anti-condensation avec une fenêtre en verre chauffé lui permet de s'adapter à des environnements à basse température.
Optique brevetée pour une détection fiable
L'optique du capteur E3NT-L est spécialement conçue pour évaluer la distance à l'aide du principe de « double triangulation ». La conception brevetée de son optique permet au capteur E3NT-L de détecter tous les objets quelle que soit leur direction. Elle permet également de sélectionner la position angulaire autour de l'axe optique, ce qui fait du E3NT-L un capteur idéal pour un appareil de manutention à axes multiples. La capacité de suppression de l'arrière-plan et du premier plan du E3NT-L implique la détection des objets dans un périmètre de détection prédéfini. Les objets à l'arrière-plan ou au premier plan sont ignorés.
« Teach & Play » manuel...

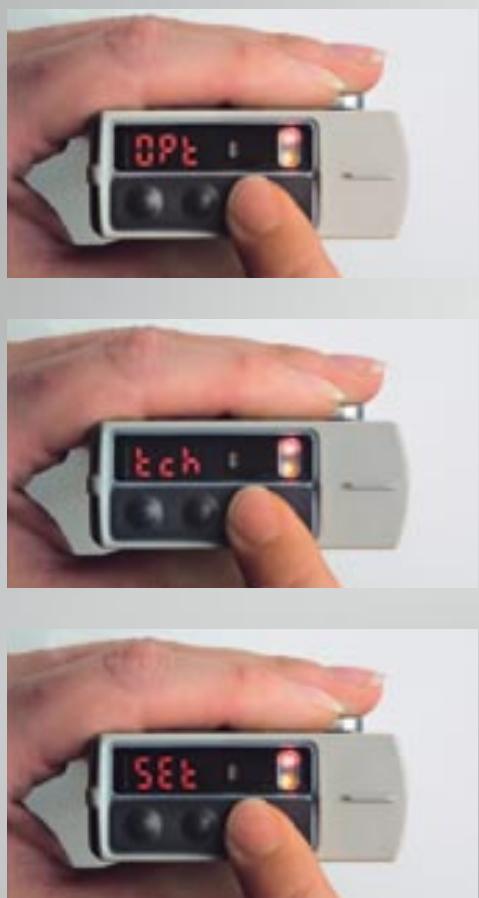

La configuration du E3NT-L est simple et rapide grâce à ses boutons-poussoirs externes. Le concept « Teach & Play » vous permet de régler la distance de l'objet à détecter simplement en appuyant sur un bouton-poussoir. Le pavé intégré de 3 boutons-poussoirs et l'affichage à 4 chiffres vous permettent de définir et de surveiller les paramètres par l'intermédiaire d'un menu convivial. L'affichage permet de vérifier directement le résultat de la configuration et de mettre en œuvre une structure de menu personnalisée dans le capteur.
... Ou via l'ordinateur !
Le capteur E3NT-L peut également être configuré grâce au logiciel Omron, dont les fonctions permettent la configuration de l'apprentissage, du fonctionnement et du mode, la configuration des E/S et le contrôle à distance via un graphique de tendance. Ce logiciel ne se contente pas de vous faire gagner du temps lors de la configuration, il simplifie également le changement de champ, la mise à jour du firm ware et le dépannage à distance.
Accessoires pour un fonctionnement encore plus performant
Etrier multifonctions
L'étrier multifonctions Omron permet d'installer le E3NT-L dans un grand nombre de positions différentes afin d'offrir des performances de détection optimales.
Adaptateur de liaison optique
L'adaptateur de liaison optique E3NT-AL232 s'adapte parfaitement à la tête de communication du capteur E3NT. Le transfert de données entre le capteur et votre ordinateur s'effectue désormais sans connecteur intermédiaire. Cela convient idéalement à une installation du E3NT-L dans une zone à accès restreint. Grâce à cette liaison avec votre ordinateur, vous pouvez surveiller le fonctionnement du capteur à distance.
Logiciel d'aide au capteur
Avec le logiciel Omron d'aide au capteur, vous bénéficiez de la copie de plusieurs paramètres personnalisés du capteur, de la surveillance pour une analyse plus détaillée, de la configuration simplifiée des paramètres et du suivi.
Intelligence intégrée
Le capteur E3NT-L est intelligent : une entrée et deux sorties programmables configurées par un logiciel en PNP ou NPN, lui apportent une souplesse maximum. L'entrée programmable peut être définie comme entrée d'auto-apprentissage ou de verrouillage des réglages. Les sorties programmables peuvent être réglées sur différents points de consigne (la détection de niveaux est un exemple parmi beaucoup d'autres), sortie d'alarme, test automatique, etc. Cela signifie que le E3NT-L peut remplacer deux capteurs. Une version analogique du E3NT-L est également disponible, livrée avec une gamme complète de sorties analogiques, le rendant ainsi idéal pour les applications de déroulement.

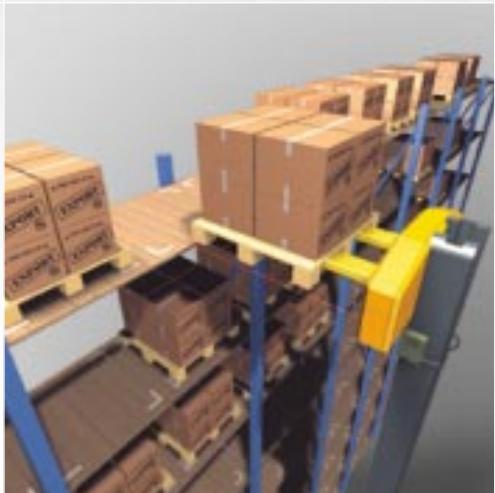

Le E3NT-L peut rechercher un espace libre sur une étagère pour une palette.
Deux sorties peuvent distinguer la présence d'une, deux ou plusieurs palettes sur le site de stockage.

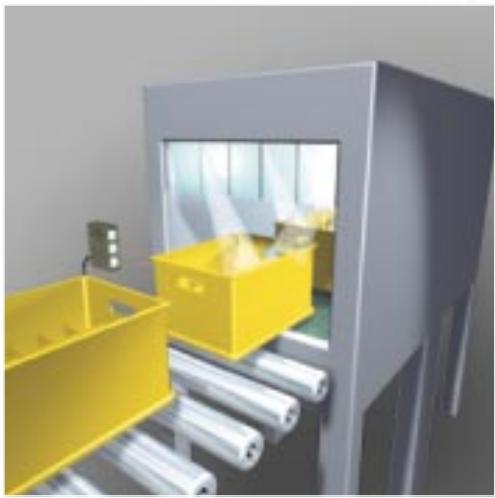

Les machines utilisées dans l'industrie alimentaire doivent être fréquemment nettoyées. Avec les brusques variations de température, d'eau et d'humidité, l'utilisation d'un capteur totalement étanche est essentielle.

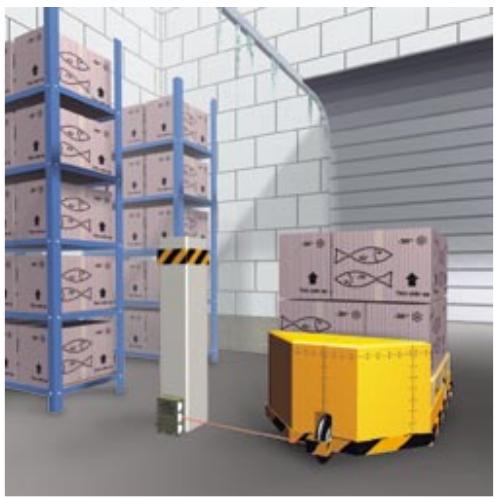

Grâce à la liaison optique, le capteur peut être configuré et vérifié à distance lorsqu'il fonctionne dans une zone à accès restreint.
Ce capteur robuste est idéal pour les environnements les plus rudes.
Une version du E3NT-L avec sortie analogique existe, le rendant ainsi idéal pour les appareils d'enroulement/déroulement.
Références
Capteurs
| Méthode de détection | Présentation | Méthode de connexion | Réglage de distance | Modèle | ||
| Sortie numérique | Sortie numérique et analogique | |||||
| Réglage de distance (BGS/FGS) |  | Connecteur M12(5 pôles) | 0,2 m ... 2,0 m | E3NT-L17 | E3NT-L27 | |
| E3NT-LH17 | ||||||
 | E3NT-L37 | E3NT-L47 | ||||
| E3NT-LH37 | ||||||
Accessoires (à commander séparément)
Communication
| Méthode de communication avec le capteur | Présentation | Méthode de communication avec l’ordinateur | Modèle |
| Interface de données à infrarouge | Encliquetage | RS-232 | E3NT-AL232 2M |
