E3NT - Capteurs de proximité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité photoélectrique
Méthode de détection	Double triangulation (réflexion diffuse) ou rétroréfléchissant avec polarisation
Distance de détection	0,2 à 3,0 m (diffus, rémission 90 %) ; 0,2 à 16,0 m (rétroréfléchissant avec E39-R8)
Source lumineuse	LED infrarouge 850-880 nm (diffus) / LED rouge 660 nm (rétroréfléchissant)
Tension d'alimentation	10 à 30 VCC (24 VCC nominal)
Consommation	< 90 à < 130 mA (selon modèle et affichage)
Sorties	Deux sorties programmables : PNP, NPN ou push-pull, 100 mA max
Entrées	Programmables (apprentissage, déclenchement, test) ; tension d'entrée 10-30 VCC
Indice de protection	IP67 (EN 60529) et IP69k (DIN 40050)
Matériau du boîtier	Aluminium peint par poudrage, panneau avant en verre
Dimensions	85 x 27 x 65 mm (L x l x H)
Plage de température ambiante	-25 °C à +55 °C (modèles standard) ; -40 °C à +55 °C (modèles avec fenêtre chauffante)
Humidité relative	35 % à 95 % sans condensation
Affichage	LED 4 chiffres 7 segments (rouge) + bargraphe LED vert
Configuration	Par boutons poussoirs (⊖, ⊕, ENTREE) ou liaison optique via E3NT-AL232
Accessoires optionnels	Liaison optique RS232, aide alignement laser, supports de montage, réflecteurs
Entretien	Nettoyer régulièrement la vitre avec un chiffon doux non abrasif ; ne pas utiliser de produits griffants
Protection	Alimentation inversée, surcharge, court-circuit (impulsion)
Résistance d'isolement	20 MΩ à 500 VCC
Normes	EN 60947-5-2, catégorie DC12

FOIRE AUX QUESTIONS - E3NT OMRON

Comment régler la distance de détection sur le capteur E3NT ?

Placez l'objet cible à la distance souhaitée, puis appuyez simultanément sur la touche ⊕ et la touche ENTREE pour lancer l'apprentissage du point de commutation A (sortie 1). La LED d'état clignote. Utilisez les touches ⊖ et ⊕ pour affiner la distance, puis appuyez sur ENTREE pendant 2 secondes pour confirmer et revenir en mode normal.

Quels sont les modes de sortie disponibles ?

Les sorties peuvent être configurées en PNP, NPN ou push-pull (complémentaire). Le mode est réglable dans le menu SET pour chaque sortie. De plus, chaque sortie peut être définie en Light ON (active quand l'objet est détecté) ou Dark ON (active quand l'objet est absent).

Comment utiliser la liaison optique avec le PC ?

La liaison optique (modèle E3NT-AL232) se connecte au capteur par encliquetage. Elle communique en infrarouge et permet de configurer le capteur à distance via un ordinateur équipé d'un port RS232. Le câble fourni de 2 m se branche sur le PC.

Comment nettoyer la vitre du capteur ?

Utilisez un chiffon doux, non abrasif, pour essuyer délicatement la surface optique. N'utilisez jamais de produits de nettoyage agressifs ou abrasifs qui pourraient rayer le verre.

Quelle est la différence entre les modèles E3NT-L et E3NT-R ?

Les modèles E3NT-L sont des capteurs à réflexion diffuse utilisant une double triangulation pour la suppression d'arrière-plan/avant-plan. Les modèles E3NT-R sont rétroréfléchissants (avec réflecteur) et offrent une plus grande portée (jusqu'à 16 m).

Puis-je utiliser ce capteur dans un environnement humide ou avec des jets d'eau ?

Oui, le capteur E3NT possède les indices de protection IP67 et IP69k, ce qui le rend résistant à l'immersion temporaire et aux jets d'eau haute pression. Pour les environnements très humides ou à variation de température rapide, préférez un modèle avec fenêtre chauffante (E3NT-LH).

Comment réinitialiser le capteur aux paramètres d'usine ?

Dans le menu OPTIONS, sélectionnez l'option 'rSET' puis confirmez avec 'YES'. Tous les réglages retourneront aux valeurs par défaut.

Quels accessoires sont disponibles pour ce capteur ?

Les accessoires incluent la liaison optique E3NT-AL232, l'aide à l'alignement laser E3NT-AP1, des supports de montage universels (E39-EL1), adaptateurs (E39-EL2, E39-EL3), des réflecteurs (E39-R8) et des connecteurs M12 de différentes longueurs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord l'alignement : la surface optique doit être parallèle à l'objet. Pour les surfaces réfléchissantes, inclinez le capteur de 5° à 10°. Assurez-vous que la vitre est propre et qu'aucun objet réfléchissant ne se trouve dans l'axe optique. Vérifiez également que la distance de l'objet est dans la plage de détection.

Puis-je verrouiller les touches pour éviter des modifications involontaires ?

Oui, dans le menu SET, sélectionnez 'LOKH' puis activez le verrouillage. Après 5 minutes sans action, les touches seront verrouillées. Pour déverrouiller temporairement, appuyez simultanément sur ⊕ et ⊖ pendant 4 secondes.

MODE D'EMPLOI E3NT OMRON

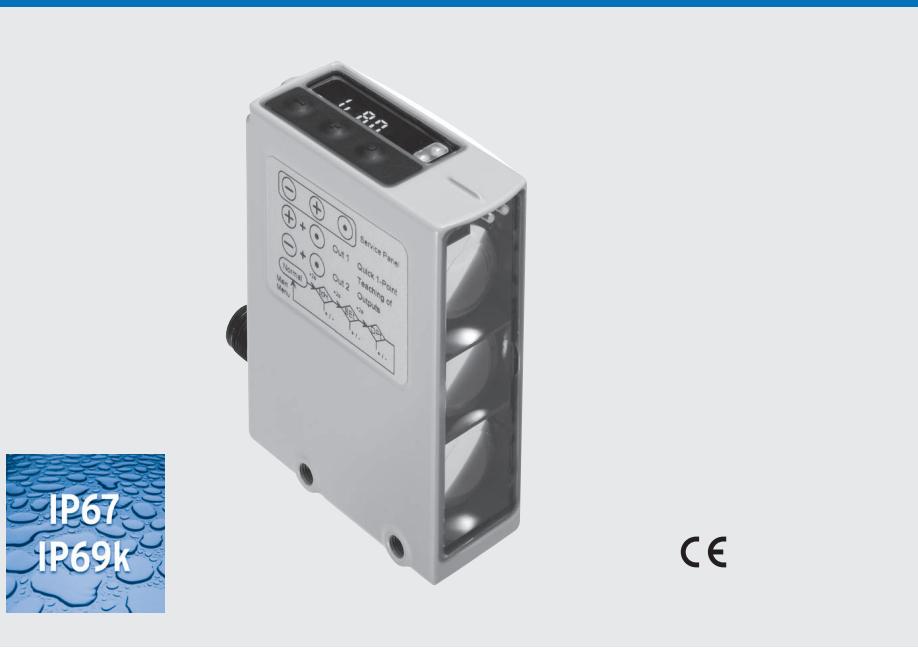

Capteur photoélectrique longue distance pour environnements difficiles dans un boîtier métallique

E3NT

• 4 modèles E3NT-L à réflexion diffuse optimisés pour les applications :
• Modèle extra longue distance pour des distances maximales de 3 m.
• Modèle à fenêtre chauffante pour des environnements à basse température.
• Modèle à sortie analogique pour les informations de distance.
• Modèle à réponse rapide pour la détection et le comptage grande vitesse.
• Modèles E3NT-R rétroréfléchissants avec distance de détection maximale de 16 m.
• Deux sorties programmables pour l'apprentissage par fenêtre.
• Double triangulation pour une détection stable d'objets réfléchissants.
• IP67 et IP69k pour une résistance optimale dans des environnements humides.

La condensation survenant dans des environnements souvent nettoyés ou résultant de variations de température rapides est évitée grâce au boîtier hermétique du E3NT et à la fenêtre chauffante en option.

Grâce à la liaison optique, le capteur peut être configuré et vérifié à distance lorsqu'il fonctionne dans une zone à accès restreint.

Ce capteur robuste est idéal pour les environnements les plus rudes.

Capteurs

Méthode de détection	Type	Présentation	Méthode de connexion	Distance de détection / réglage	Modèle
Réglage de distance (BGS / FGS)	Longue distance		Connecteur M12(5 pôles)	0,2 m ... 3,0 m (rémission 90 %)0,2 m ... 2,7 m (rémission 6 %)	E3NT-L17-20
					E3NT-L37-20
	Fenêtre chauffante			0,2 m ... 2,0 m200	E3NT-LH17
					E3NT-LH37
	Réponse rapide				E3NT-L17
					E3NT-L37
	Sortie analogique et numérique				E3NT-L27
					E3NT-L47
Rétroréfléchissant (avec polarisation MSR)	Longue distance			0,2 m ... 16,0 m (avec E39-R8)	E3NT-R17
					E3NT-R37

Accessoires (à commander séparément)

Liaison de données optique

Méthode de communication avec le capteur	Présentation	Méthode de communication avec l'ordinateur	Modèle
Interface de données IR		RS232	E3NT-AL232 2M

Aide à l'alignement laser

Distance max. pour le spot visible	Présentation	Temps de fonctionnement	Modèle
50 m		min. 5 heures avec une pile neuve	E3NT-AP1

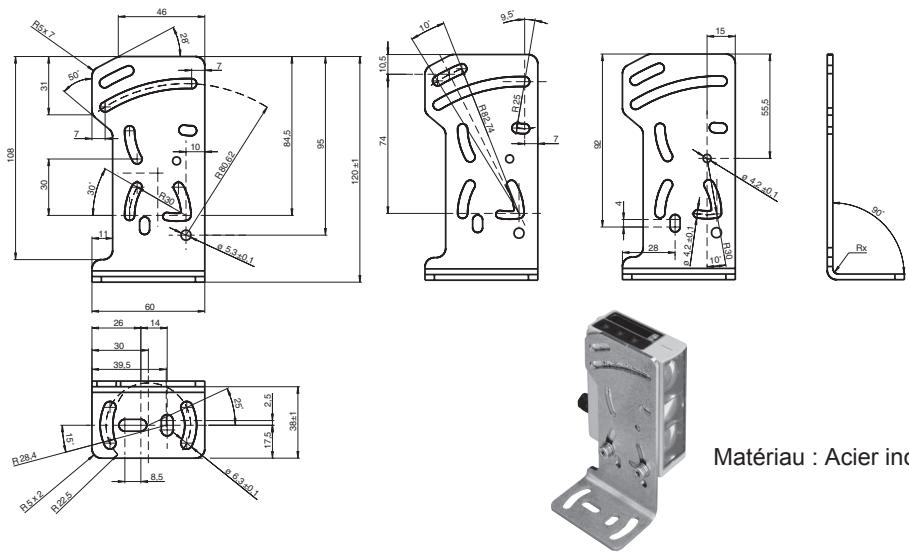

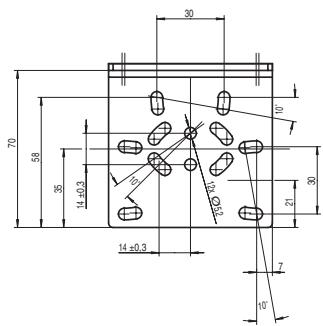

Supports de montage

Présentation	Modèle	Qté.	Remarques
	E39-EL1	1	Support de fixation universel
	E39-EL2	1	Support adaptateur (pour utilisation du support de montage universel pour les trous ne correspondant pas)
	E39-EL3	1	Support adaptateur pour remplacement du E3N par le E3NT

Réflecteurs

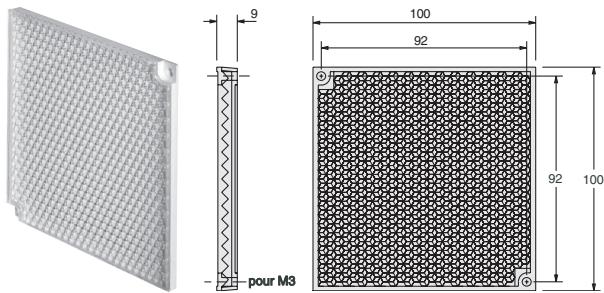

E39-R8

9 100 92 pour M3 92 100

Connecteurs d'E / S du capteur

Taille	Type de câble	Forme	Longueur de câble	Modèle
M12	Standard (5 pôles)	Droit	2 m	XS2F-D521-DG0-A
			5 m	XS2F-D521-GG0-A
		En L	2 m	XS2F-D522-DG0-A
			5 m	XS2F-D522-GG0-A
	Standard 4 pôles (la broche 5 n'est pas connectée)	Droit	2 m	934 401 101 (PVC)
				934 401 201 (PUR)
			5 m	934 401 100 (PVC)
				934 401 200 (PUR)
		En L	2 m	934 402 102 (PVC)
				934 402 201 (PUR)
			5 m	934 402 100 (PVC)
				934 402 200 (PUR)

Capteurs
*1. voir le schéma

		Modèle
		E3NT-L17E3NT-L37	E3NT-L27E3NT-L47	E3NT-LH17E3NT-LH37	E3NT-L☐7-20	E3NT-R
Type de capteur	Capteur à réflexion diffuse avec suppression d'arrière-plan et d'avant-plan				Capteur rétro-réfléchissant
Evaluation du signal	Méthode de double triangulation				Polarisation
Configuration		Grâce au bouton-poussoir du capteur ou à l'ordinateur connecté via la liaison de données optique E3NT-AL232 2m
Modes de fonctionnement	Suppression d'arrière-plan, suppression d'avant-plan, suppression d'arrière-plan et d'avant-plan (évaluation fenêtre à 2 points)				---
Source lumineuse	LED infrarouge 850 – 880 nm				LED rouge660 nm
Distance de détection nominale	2 m			3 m	16 m
Distance de réglage Sr	Distance – réglage possible entre				---
	0,2 ... 2,0 m (rémission 90 %)0,2 ...1,7 m (rémission 6 %)		0,2 ... 2,0 m(rémission 90 %)0,2 ... 1,4 m(rémission 6 %)	0,2 ... 3,0 m(rémission 90 %)0,2 ... 2,7 m(rémission 6 %)	0,2 ... 16,0 m
Objet mesuré standard	Carte grise Kodak 90 % (blanc), taille : 200 x 200 mm				---
Zone aveugle	< 0,1 m				< 0,15 m
Erreur noir / blanc (6 % / 90 %)	< 15 % de la distance de réglage Sr				---
Hystérésis (typique)	< 5 % de la distance de réglage Sr ou 4 cm(pour blanc 90 %)< 10 % de la distance de réglage Sr ou 6 cm(pour noir 6 %)			< 10 % de la dis-tance de régla-ge Sr ou 10 cm(pour blanc)< 15 % de la dis-tance de régla-ge Sr ou 10 cm(pour noir)	---
Répétitivité	< 5 % (de la distance de réglage Sr) ou 4 cm			< 5 % (de la dis-tance de régla-ge Sr) ou 10 cm	---
Diamètre du spot luminuex	< 40 mm quand Sr = 2 m				Environ 100 mm^*1 à 10 m
Taille minimale de l'objet		>40 mm
Immunité à la lumière ambiante par rapport à EN 60947-5-2 :		Lampes halogènes (100 – 120 Hz) > 10 000 luxLampes fluorescentes (30 kHz) > 5 000 luxLampes à économie d'énergie > 2 000 lux
Catégorie d'utilisation en fonction de EN 60947-5-2		DC 12
Tension nominale de fonctionnement		+24 Vc.c., polarisée
Plage de tension de fonctionnement	+10 ... +30 Vc.c.			+11 ... +30 Vc.c.	+10 ... +30 Vc.c.
Consommation	< 90 mA(affichage éteint)< 110 mA(affichage allumé)	< 100 mA(affichage éteint)< 120 mA(affichage allumé)	< 220 mA avec fenêtre chauffante	< 110 mA(affichage éteint)< 130 mA(affichage allumé)	< 80 mA(affichage éteint)< 110 mA(affichage allumé)
Temporisation à la mise sous tension		< 300 ms
Broches Entrée / Sortie		Broche 2 = entrée (In 2) ou sortie (Out 2), en fonction de la configurationBroche 4 = sortie (Out 1)
		Broche 5 = entrée (In 1)	Broche 5 = sor-tie analogique	Broche 5 = entrée (In 1)
Sorties numériques		Fonctions définies par l'utilisateur (par exemple, sortie de commutation, sortie d'alarme, etc.)
Circuit de sortie		PNP (collecteur ouvert), NPN (collecteur ouvert) ou complémentaire (push / pull) définis par l'utilisateur
Courant de sortie		max. 100 mA
Chute de tension		< 2,0 V
Courant résiduel		< 100 μA
Protection du circuit		Alimentation inversée, surcharge, court-circuit (impulsion)
		Modèle
		E3NT-L17E3NT-L37	E3NT-L27E3NT-L47	E3NT-LH17E3NT-LH37	E3NT-L☐7-20	E3NT-R
Entrées		Fonctions définies par l'utilisateur (par exemple, apprentissage, déclenchement, test, ...)
		Circuit d'entrée	Entrée de tension +10 V ... U_Alimentation		Entrée de tension +11 V ... U_Alimentation	Entrée de tension +10 V ... U_Alimentation
		Durée de l'impulsion d'entrée	min. 1 ms
Sortie analogique			Sortie de cou-rant 3 ... 21 mA :• 3 mA corres-pondent à une distance de < 0,2 m• 4 ... 20 mA correspondent à une distance de 0,2 m ... 2,0 m• 21 mA corres-pondent à une distance de > 2,0 m(ou pas d'objet)
Temps de mise sous / hors tension ( T_ON / T_OFF )		≤2,5 ms	≤5 ms	≤2,5 ms	≤20 ms	≤2,0 ms
Résistance d'isolement		20 MΩ à 500 Vc.c.
Force de la tension d'isolement		1,0 kVc.a., 50 / 60 Hz (1 min)
Tension d'impulsion (isolement)		1,5 kV

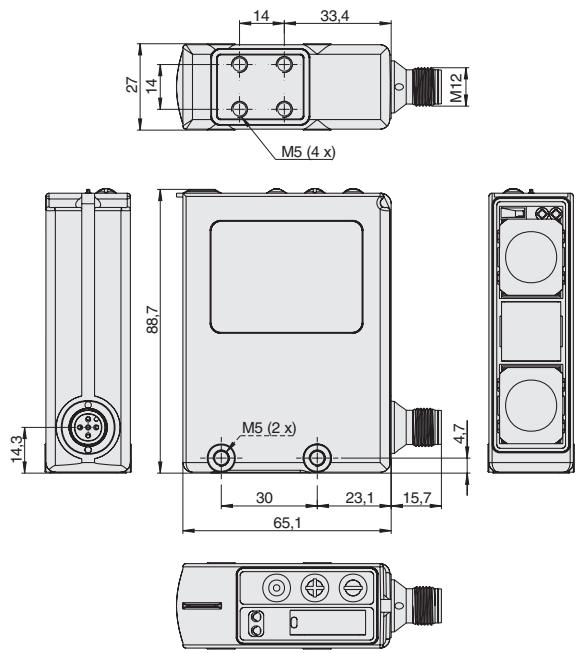

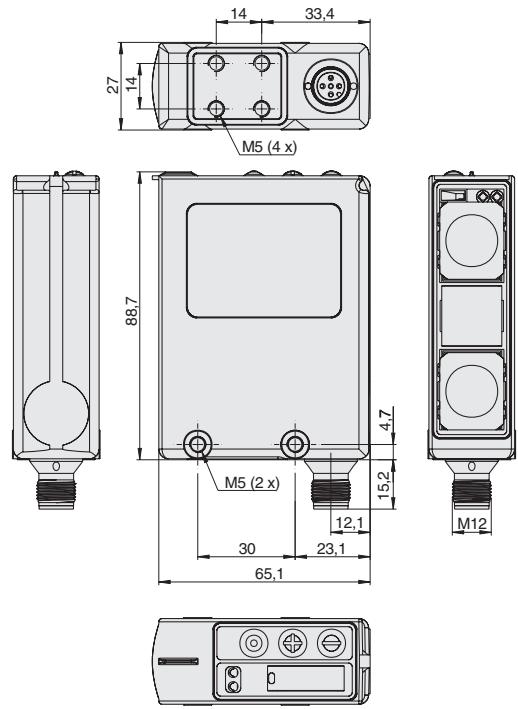

Dimensions(longueur x largeur x profondeur)		85 x 27 x 65 mm
Matériaux
		Boîtier	Aluminium peint par poudrage, résistant à l'eau de mer, 231 GD AISi 12 (Cu) (version standard)
		Panneau avant	Verre
		Clavier	Silicone HTV
		Joints	Silicone résistant aux variations de température
Couleur du boîtier		Gris, RAL 7030
Assemblage		Par vis à l'aide de quatre filetage M5 et deux trous M5 ou à l'aide supports de montage (en option)
Connexion		Connecteur M12, 5 pôles (perçage)
Plage de température ambiante		-25 °C ... + 55 °C	-10 °C ... + 55 °C(sortie analogique)	-40 °C ... + 55 °C	-25 °C ... +55 °C
Plage de température de stockage		-40 °C ... +60 °C			-40 °C ... +70 °C
Humidité relative admise		35 % ... 95 %, sans condensation
Degré d'étanchéité		IP 67 (EN 60529), IP 69k (DIN 40050)
Indice de protection		II (50 Vc.c.)
Résistance aux vibrations		±1,5 mm, 1 h, 10 – 70 Hz (IEC 68-2-6)
Résistance aux chocs		300 m / s2 (IEC 68-2-27)

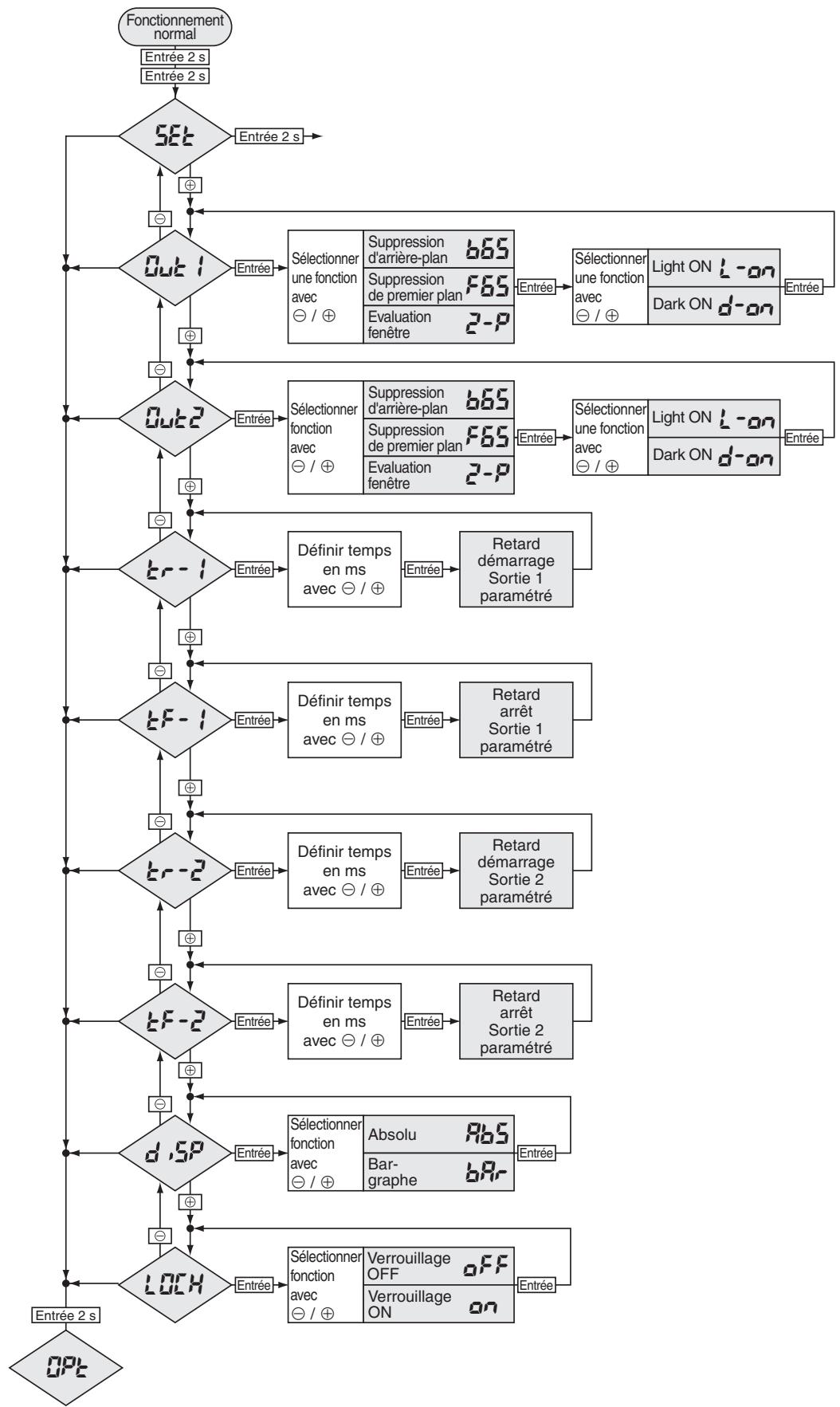

Paramètres réglés par l'utilisateur		- Mode- Fonction de sortie- Points de commutation apprentissage / paramétrage- Commutateur de sortie- Fonction sur les broches de connecteur 2 et 5- Retard démarrage / arrêt- Type de fonction du temps d'arrêt- Type d'affichage sur le capteur- Verrouillage de clavier- Mode économie d'énergie- Direction de l'affichage- Réinitialisation des sélections d'origine

Accessoires

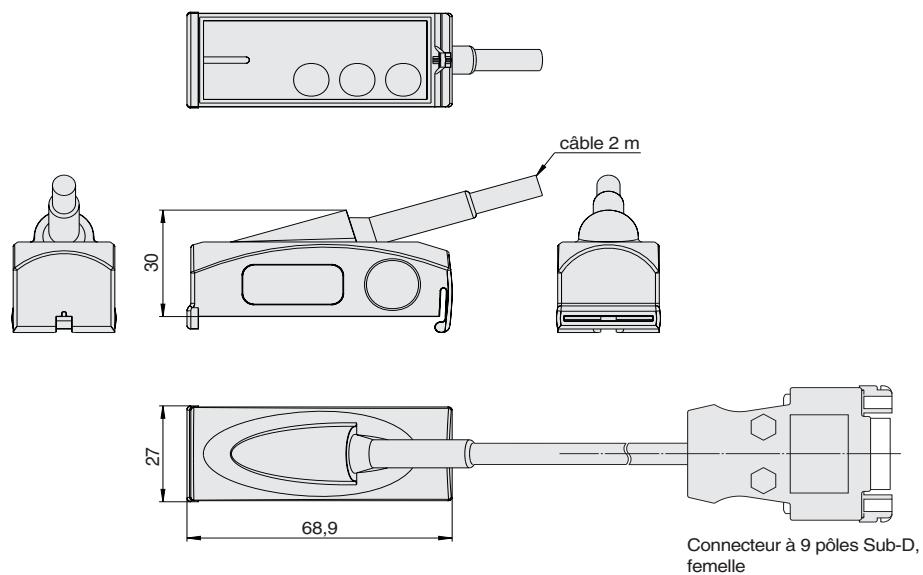

E3NT-AL 232 2 M

Dimensions(longueur x largeur x profondeur)	29,5 x 72,9 x 26,4 mm
Matériau du boîtier	ABS et PMMA (transparent aux infrarouges)
Couleur du boîtier	Noir, RAL 9005
Assemblage	Encliquetage sur le capteur
Connexion	Câble de connexion de 2 m avec connecteur sub-D à 9 pôles
Plage de température ambiante	-10 °C ... +50 °C
Plage de température de stockage	-40 °C ... +60 °C
Humidité relative admise	35 % ... 85 %, sans condensation
Degré de protection selonEN 60529 / CEI 529	IP 54
Lumière émise	Communication infrarouge de 880 nm
Tension nominale de fonctionnement	Via l'interface RS 232 de l'ordinateur
Consommation	6 mA

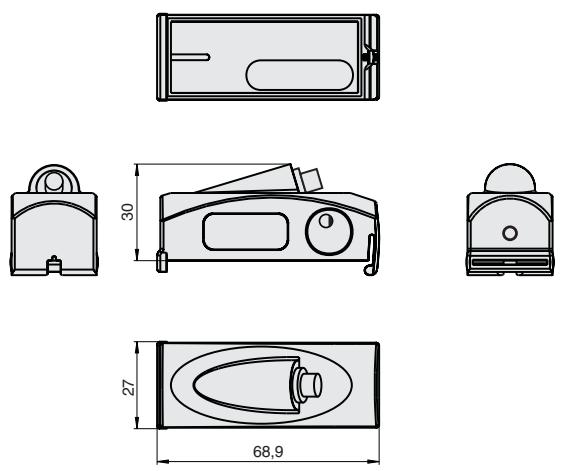

E3NT-AP1

Tension d'alimentation	3 Vc.c.
Type de pile	Pile bouton ∅ 11,6 mm, épaisseur : 5,4 mm, 3 Vm, type : CR1 / 3N
Plage de température ambiante	+10 °C ... +40 °C
Plage de température de stockage	-40 °C ... +60 °C (sans givrage, ni condensation)
Humidité ambiante	Fonctionnement et stockage : 35 % ... 85 % (sans givrage, ni condensation)
Environnement	Sans gaz corrosif
Temps de fonctionnement	min. 5 heures avec une pile neuve
Classe de protection	IP20 (EN 60529)
Matériau du boîtier	Boîtier : ABS / PCPlaque de montage : Aluminium
Poids	Environ 42 g
Accessoires :	1 fiche d'instruction, 1 pile de type CR1 / 3N
Distance max. pour un spot visible	Environ 50 m (en fonction de la luminosité ambiante et de l'état de la surface)
Puissance du faisceau laser	< 1 mW
Classe laser	Laser classe II

E3NT-L17 / L37 et E3NT-LH17 / LH37

Plage de fonctionnement (rémission 90 %)

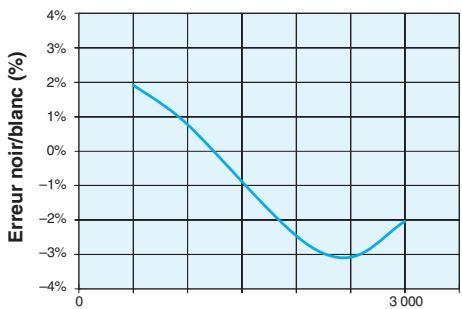

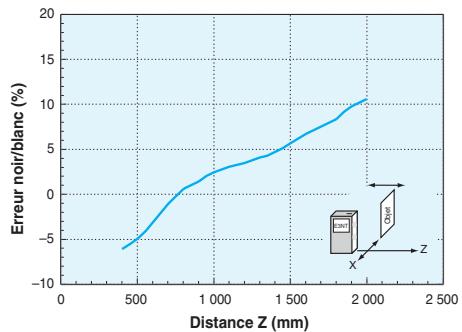

Erreur – Noir / blanc (6 % – 90 % de rémission)

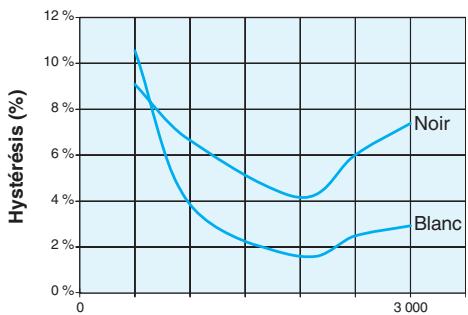

Hystérésis

E3NT-L27 / L47

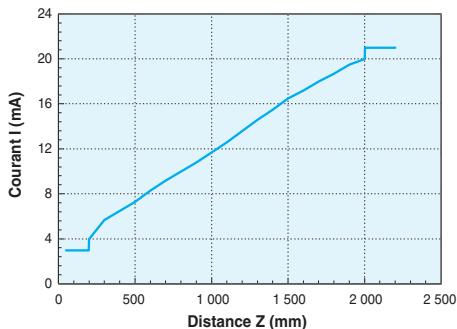

Courant de sortie analogique (rémission 90 %)

E3NT-L17-20 et E3NT-L37-20

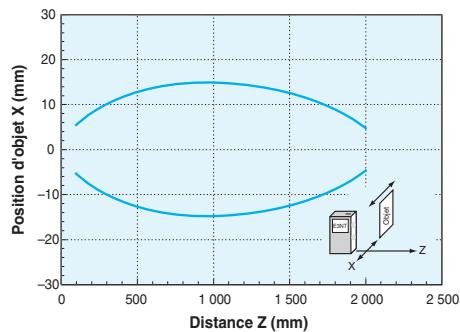

Plage de fonctionnement parallèle

Erreur – Noir / blanc (6 % – 90 % de rémission, type)

Hystérésis (type)

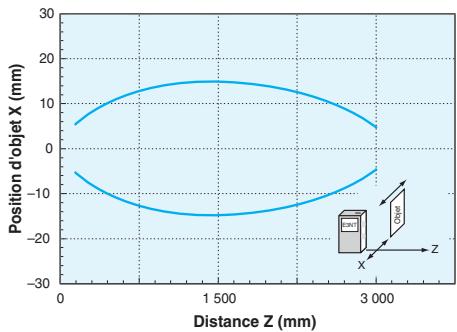

E3NT-R

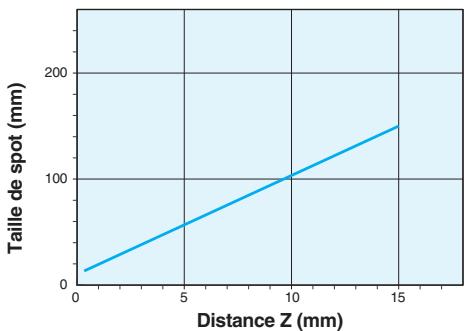

Taille de spot

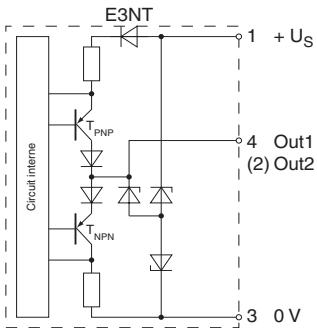

Diagramme du circuit

Sortie

Circuit de sortie push-pull(Out1 à la broche 4 / Out2 à la broche 2)	Connexion de la charge
	PNP	NPN	Analogique

Lorsque vous utilisez le circuit de sortie PNP ou NPN, le circuit qui n'est pas utilisé est désactivé. Lorsqu'elles sont utilisées comme sortie complémentaire, les sorties NPN ou PNP agissent en antiphase quand l'état change.

Entrée

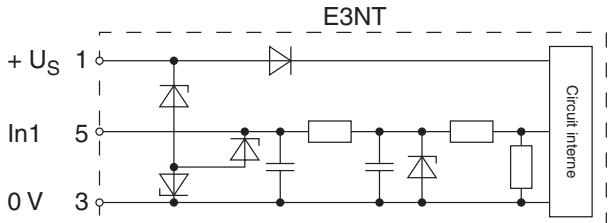

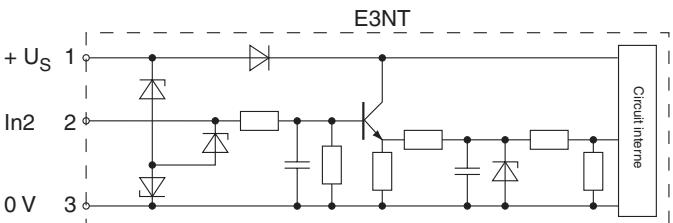

In2 à la broche 2	In1 à la broche 5(pas disponible pour les modèles à sorties analogiques)

Les entrées du capteur sont réalisées en logique positive et détectent un niveau de tension positive de plus d'1 ms comme un signal valide si le niveau de tension est compris entre 10 V et la tension d'alimentation.

Connecteurs

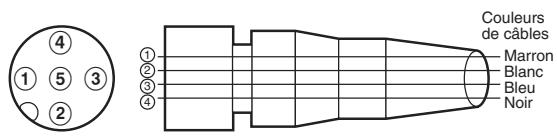

Couleurs de câbles ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ Marron Blanc Bleu Noir

Catégorie	Couleur de la gaine du câble	N° de broche du connecteur	Application
Pour c.c.	Marron	1	Alimentation (+V)
	Blanc	2	Sortie ou entrée Out2 / In2
	Bleu	3	Alimentation (0 V)
	Noir	4	Sortie Out1
	Gris	5*	Sortie analogique ou Entrée In1

* Non connecté pour les connecteurs 4 pôles standard

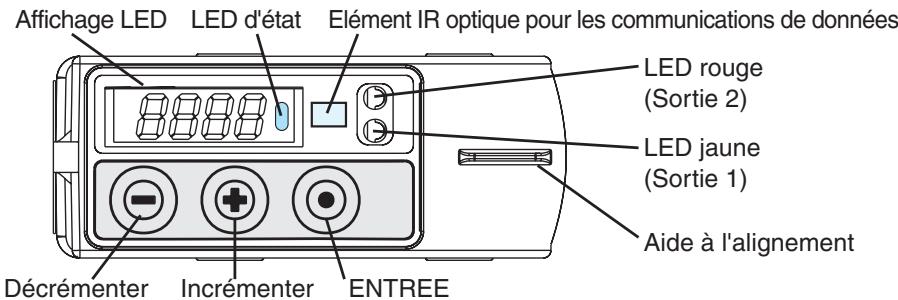

Affichage LED LED d'état Elément IR optique pour les communications de données LED rouge (Sortie 2) LED jaune (Sortie 1) Aide à l'alignement Décrémenter Incrémenter ENTREE

Affichage LED	La distance à partir de l'objet mesuré et les noms des niveaux de menu au cours de la configuration du capteur sont affichés sous la forme de 7 segments de 4 chiffres sur l'écran LED.L'écran est composé de chiffres ou de lettres rouges.Si le capteur possède un écran de graphique à barres, la distance à partir de l'objet mesuré est affichée sous la forme d'un diagramme à barre LED vert.
LED	L'état de commutation et la stabilité des deux sorties sont signalés, comme suit, par deux LED, visibles de la partie supérieure et de la face avant du capteur :
	LED jaune (Sortie 1)	ON	Objet détecté de manière stable
		Clignotement	Objet non stable détecté
		OFF	Pas d'objet dans la plage
	LED rouge (Sortie 2)	ON	Objet détecté de manière stable
		Clignotement	Objet non stable détecté
		OFF	Pas d'objet dans la plage
	LED d'état	ON	Menu de configuration sélectionné
		Clignotement	Niveau de menu avec modification de la distance de réglage
		OFF	Mode RUN (normal)

Opération

Sélection des points de commutation

Les points de commutation peuvent être soit définis par l'utilisateur (en mode Teach-in) à l'aide d'un objet mesuré placé à la distance correspondante, soit définis à l'aide de l'entrée de réglage, pour la configuration à distance.

Pour chaque sortie du capteur (jusqu'à deux), l'utilisateur peut définir deux points de commutation.

Seul un point est actif en mode de suppression de premier plan et d'arrière-plan.

En ce qui concerne le mode d'évaluation fenêtre à 2 points, vous pouvez définir deux points de commutation.

Apprentissage des points de commutation en mode normal

Le capteur est configuré d'usine pour les deux sorties avec BGS, LIGHT ON.

1. Placez l'objet cible devant le capteur à l'endroit souhaité.
2. Faites l'apprentissage du point de commutation pour la sortie 1 :
3. En commençant par la touche ⊕, appuyez dessus simultanément avec la touche ⊙ ENTREE. Le niveau de seuil est obtenu et la sortie / LED est mise à jour. La LED d'état clignote.
4. Grâce aux / touches, vous pouvez régler le point de commutation. La sortie / LED est immédiatement mise à jour.

5. Si vous appuyez sur la touche ⊙ ENTREE pendant plus de 2 secondes ou après 2 minutes d'inactivité de touche, le capteur revient au mode de fonctionnement normal. La LED d'état s'éteint.

6. Faites l'apprentissage du point de commutation pour la sortie 2 :

- En commençant par la touche , appuyez dessus simultanément avec la touche ENTREE.

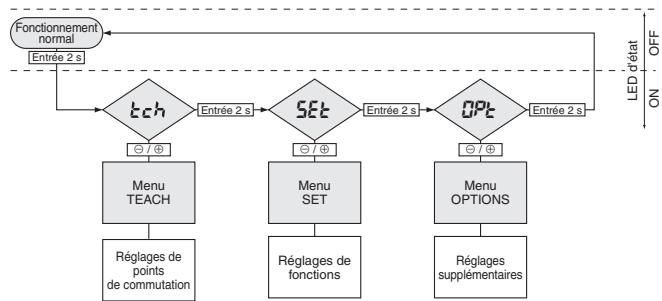

Structure du menu principal

Lorsque vous appuyez sur la touche ⊙ ENTREE pendant 2 secondes, le capteur passe du mode normal au menu TEACH. Chaque fois que vous appuyez ensuite pendant 2 secondes sur la touche ⊙ ENTREE, le capteur passe au menu suivant. Dans ces menus, vous pouvez sélectionner les paramètres nécessaires en appuyant sur les touches ⊖ et ⊕.

Pour sauter un menu, vous pouvez également appuyer sur la touche ENTREE pendant 4 secondes.
Í [ENTER] Appuyez sur la touche ⊙ ENTREE < pendant 1 seconde.
Í [ENTER 2 s] Appuyez sur la touche ⊙ ENTREE > pendant 2 secondes.

Menu TEACH

Eléments du menu

Apprentissage du point de commutation A Sortie 1

Apprentissage du point de commutation B ^1. Sortie 1

Apprentissage du point de commutation C Sortie 2 ^2 .)

Apprentissage du point de commutation D ^1. Sortie 2 ^2.

Réglage du point de commutation A Sortie 1 0 à 2,5 m incrémentation par 1 cm

Réglage du point de commutation B ^1) Sortie 1 0 ... 2,5 m par pas de 1 cm

Réglage du point de commutation C Sortie 2 ^2 .) 0 ... 2,5 m par pas de 1 cm

Réglage du point de commutation D ^1. Sortie 2 ^2. 0 ... 2,5 m par pas de 1 cm

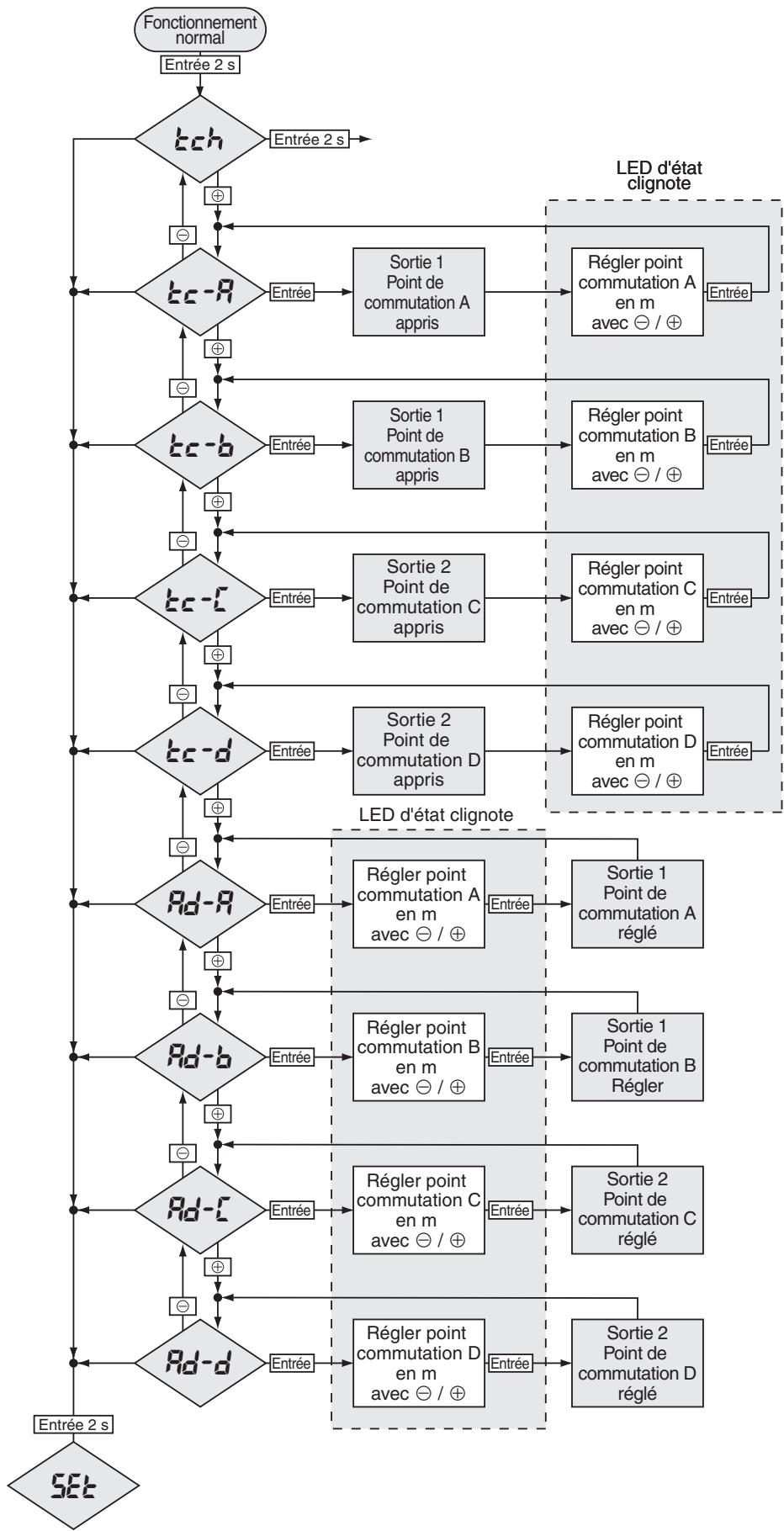


    subgraph LED d'état clignote
        M["Entree"] --> N["Sortie 1 Point de commutation A appris"]
        N --> O["Régler point commutation A en m avec ⊖ / ⊕"]
        O --> P["Entree"]
    end

    subgraph LED d'état clignote
        Q["Entree"] --> R["Sortie 2 Point de commutation C appris"]
        R --> S["Régler point commutation C en m avec ⊖ / ⊕"]
        S --> T["Entree"]
    end

    subgraph LED d'état clignote
        U["Entree"] --> V["Sortie 2 Point de commutation D appris"]
        V --> W["Régler point commutation D en m avec ⊖ / ⊕"]
        W --> X["Entree"]
    end

    subgraph LED d'état clignote
        Y["Entree"] --> Z["Sortie 1 Point de commutation A réglé"]
        Z --> AA["Entree"]
    end

    subgraph SET
    end

1.) En ce qui concerne le mode d'évaluation fenêtre à 2 points, il est possible de définir deux points de commutation (A / B et C / D) pour chaque sortie. En modes de suppression d'avant-plan et d'arrière-plan, il n'est possible de définir qu'un seul point de commutation (A et C) pour chaque sortie. Ensuite, seuls ces points de commutation (A et C) peuvent être définis dans le menu TEACH. Les points de commutation B et D ne sont pas disponibles.
2.) Si la broche 2 du connecteur est utilisée en tant qu'entrée, seuls les points de commutation de la sortie 1 peuvent être définis.

Menu SET

Eléments du menu

Fonction Sortie 1

Sortie de fonction 2 ^1.)

Temporisation ON 2.) 5.) Sortie 1 0 à 9 999 ms par pas de 1 ms

Temporisation OFF 2.) 3.) Sortie 1 0 à 9 999 ms par pas de 1 ms

Temporisation ON ^2.)5.) Sortie 2 ^1.) 0 ... 9 999 ms par pas de 1 ms

Temporisation OFF 2.) 3.) Sortie 2 1.) 0 ... 9 999 ms par pas de 1 ms

Affichage Distance

Verrouillage des touches 4.)

1.) Si la broche 2 du connecteur est utilisée en tant qu'entrée, la fonction de temporisation de démarrage / arrêt ne peut être définie que pour la sortie 1. Aucune autre sortie de commutation n'est disponible.

2.) Si la fonction de temporisation de démarrage / arrêt est désactivée dans le menu OPTIONS, les paramètres correspondants n'apparaissent pas dans le menu SET.

3.) Les sorties réagissent différemment en fonction de la fonction de temporisation d'arrêt configurée dans le menu OPTIONS

4.) Le verrouillage de touches s'active lorsqu'aucune touche n'a été utilisée pendant 5 minutes. Il est possible d'annuler temporairement le verrouillage des touches en appuyant sur les touches ⊕ et⊖ pendant 4 secondes.

5.) Les paramètres de temporisation ON tr-1 et tr-2 ne sont disponibles que si la temporisation ON / OFF du menu OPTIONS est définie sur on-1.

Menu OPTIONS

Eléments du menu

Fonction de la broche 2 du connecteur

Fonction de la broche 5 du connecteur

Temporisation de démarrage/arrêt de fonction Sortie 1

Temporisation de démarrage/ arrêt de fonction Sortie 2 ^1.

Mode d'économie d'énergie ECO ^2.

Pivoter l'affichage

Niveau de sortie

Réinitialisation aux valeurs par défaut

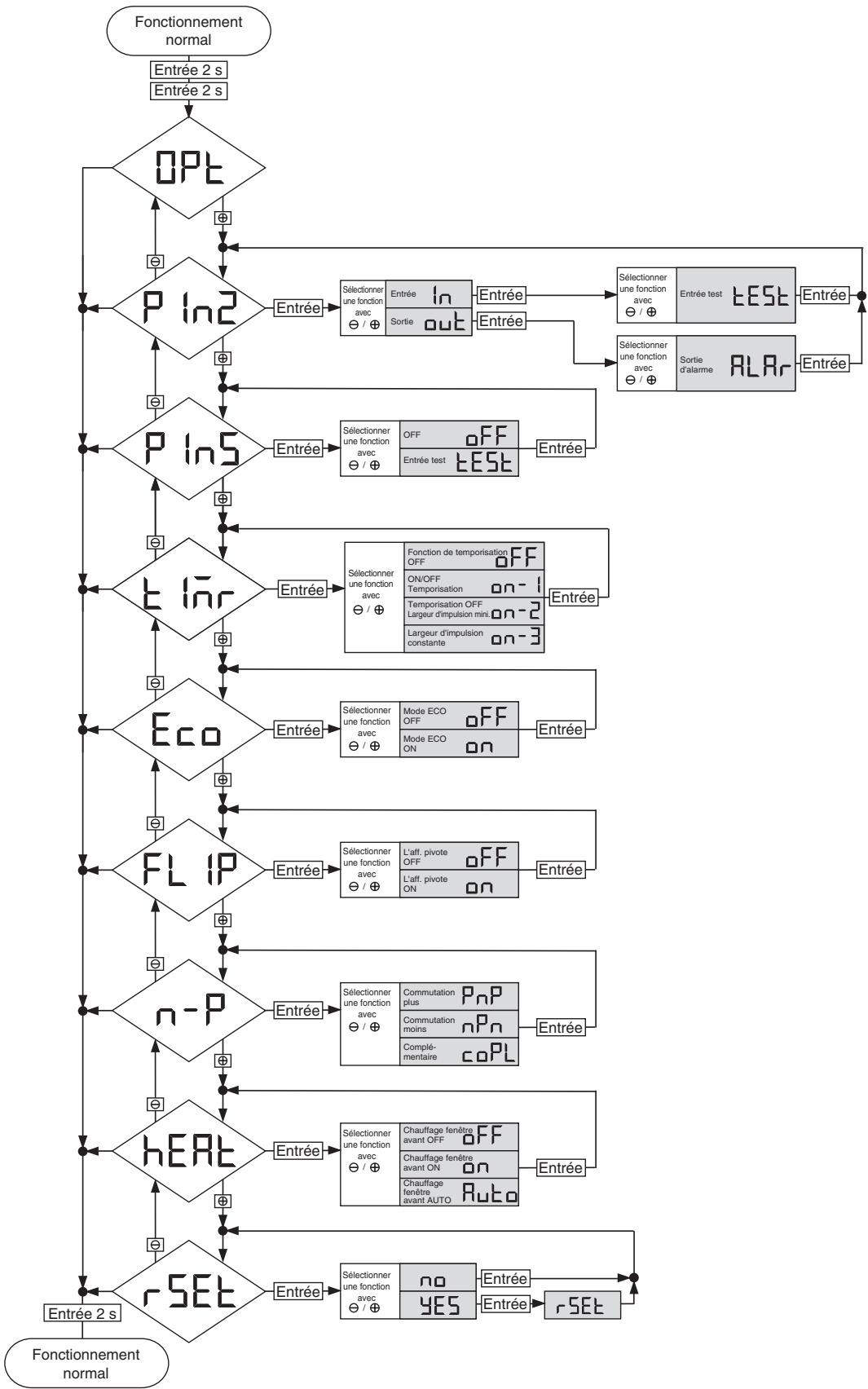

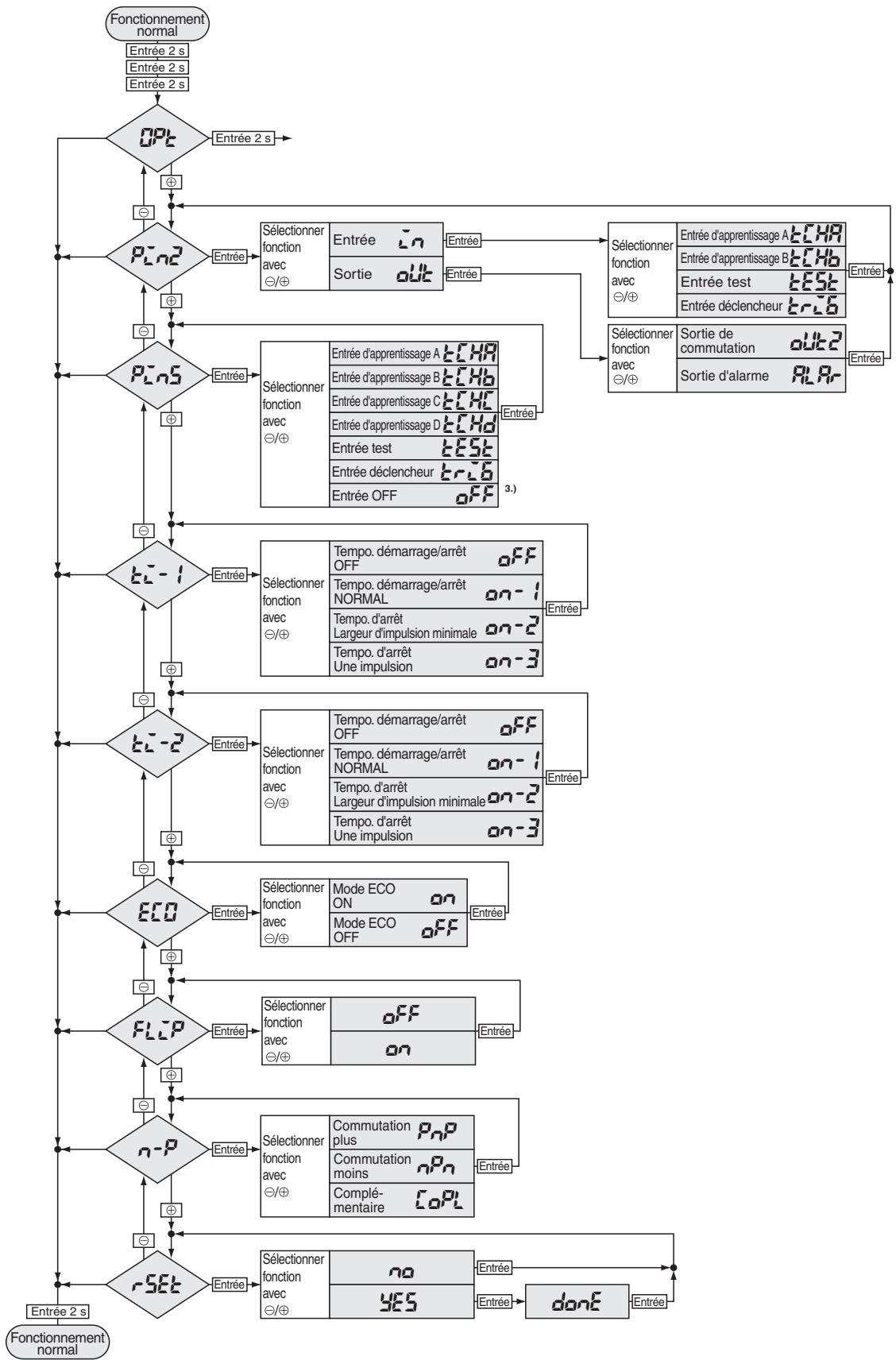


    subgraph Selection
        L1["Entrée d'apprentissage A tCHA"] --> M1["Entrée d'apprentissage B tCHb"]
        M1 --> N1["Entrée test tESk"]
        N1 --> O1["Entrée déclencheur tr26"]
        O1 --> P1["Sortie de commutation olt2"]
        P1 --> Q1["Sortie d'alarme RLRr"]
    end

    subgraph Comparison
        R1["Entrée d'apprentissage A tCHA"] --> S1["Entrée d'apprentissage B tCHb"]
        S1 --> T1["Entrée test tESk"]
        T1 --> U1["Entrée déclencheur tr26"]
        U1 --> V1["Sortie de commutation olt2"]
        V1 --> W1["Sortie d'alarme RLRr"]
    end

    subgraph Output
        X1["Tempo. démarrage/arrêt OFF on-1"] --> Y1["Tempo. démarrage/arrêt NORMAL on-1"]
        Y1 --> Z1["Tempo. d'arrêt Largeur d'impulsion minimale on-2"]
        Z1 --> AA["Tempo. d'arrêt Une impulsion on-3"]
        AA --> AB["Tempo. démarrage/arrêt OFF on-1"]
        AB --> AC["Tempo. démarrage/arrêt NORMAL on-2"]
        AC --> AD["Tempo. d'arrêt Largeur d'impulsion minimale on-3"]
        AD --> AE["Tempo. d'arrêt Une impulsion on-3"]
        AE --> AF["Mode ECO ON on"]
        AF --> AG["Mode ECO OFF off"]
    end

    subgraph Execution
        AH["Entrée ECO ON on"] --> AI["Entrée ECO OFF off"]
        AJ["Entrée ECO ON on"] --> AK["Entrée ECO OFF off"]
        AL["Entrée ECO ON on"] --> AM["Entrée ECO OFF off"]
        AN["Entrée ECO ON on"] --> AO["Entrée ECO OFF off"]
        AP["Entrée ECO ON on"] --> AQ["Entrée ECO OFF off"]
        AR["Entrée ECO ON on"] --> AS["Entrée ECO OFF off"]
        AT["Entrée ECO ON on"] --> AU["Entrée ECO OFF off"]
        AV["Entrée ECO ON on"] --> AW["Entrée ECO OFF off"]
        AX["Entrée ECO ON on"] --> AY["Entrée ECO OFF off"]
        AZ["Entrée ECO ON on"] --> BA["Entrée ECO OFF off"]
        BB["Entrée ECO ON on"] --> BC["Entrée ECO OFF off"]
        BD["Entrée ECO ON on"] --> BE["Entrée ECO OFF off"]
        BF["Entrée ECO ON on"] --> BG["Entrée ECO OFF off"]
        BH["Entrée ECO ON on"] --> BI["Entrée ECO OFF off"]
        BJ["Entrée ECO ON on"] --> BK["Entrée ECO OFF off"]
        BL["Entrée ECO ON on"] --> BM["Entrée ECO OFF off"]
        BN["Entrée ECO ON on"] --> BO["Entrée ECO OFF off"]
        BP["Entrée ECO ON on"] --> BQ["Entrée ECO OFF off"]
        BR["Entrée ECO ON on"] --> BS["Entrée ECO OFF off"]
        BT["Entrée ECO ON on"] --> BU["Entrée ECO OFF off"]
        BV["Entrée ECO ON on"] --> BW["Entrée ECO OFF off"]
        BX["Entrée ECO ON on"] --> BY["Entrée ECO OFF off"]
        BZ["Entrée ECO ON on"] --> BQ
        BQ --> CA["Entrée ECO ON on"]
        CB["Entrée ECO ON on"] --> CC["Entrée ECO ON on"]
        CD["Entrée ECO ON on"] --> CE["Entrée ECO ON on"]
        CF["Entrée ECO ON on"] --> CG["Entrée ECO ON on"]
        CH["Entrée ECO ON on"] --> CI["Entrée ECO ON on"]
        CJ["Entrée ECO ON on"] --> CK["Entrée ECO ON on"]
        CL["Entrée ECO ON on"] --> CM["Entrée ECO ON on"]
        CN["Entrée ECO ON on"] --> CO["Entrée ECO ON on"]
        CP["Entrée ECO ON on"] --> CQ["Entrée ECO ON on"]
        CR["Entrée ECO ON on"] --> CS["Entrée ECO ON on"]
        CT["Entrée ECO ON on"] --> CU["Entrée ECO ON on"]
        CV["Entrée ECO ON on"] --> CW["Entrée ECO ON on"]
        CX["Entrée ECO ON on"] --> CY["Entrée ECO ON on"]
        CZ["Entrée ECO ON on"] --> DA["Entrée ECO ON on"]
        DB["Entrée ECO ON on"] --> DC["Entrée ECO ON on"]
        DD["Entrée ECO ON on"] --> DE["Entrée ECO ON on"]
        DF["Entrée ECO ON on"] --> DG["Entrée ECO ON on"]
        DH["Entrée ECO ON on"] --> DI["Entrée ECO ON on"]
        DJ["Entrée ECO ON on"] --> DK["Entrée ECO ON on"]
        DL["Fonctionnement normal"] --> DH
    end

1.) Si la broche 2 du connecteur est utilisée en tant qu'entrée, le type d'option de temporisation ON / OFF ne peut être défini que pour la sortie 1.

2.) Lorsque le mode économie d'énergie ECO est sur ON, l'affichage s'éteint lorsqu'aucune touche n'est utilisée pendant 5 minutes. L'écran s'allume à nouveau lorsque vous appuyez sur une touche.

3.) Firmware 1.10 ou version ultérieure

Menu SET E3NT-R

Eléments du menu

Fonction de la sortie commutable

Temporisation ON de la sortie commutable en ms (concernant la configuration de la fonction de temporisation dans le menu OPT).

Temporisation ON de la sortie commutable en ms (concernant la configuration de la fonction de temporisation dans le menu OPT).

Largeur d'impulsion mini./largeur d'impulsion constante de la sortie commutable en ms (concernant la configuration de la fonction de temporisation dans le menu OPT)

Verrouillage des touches

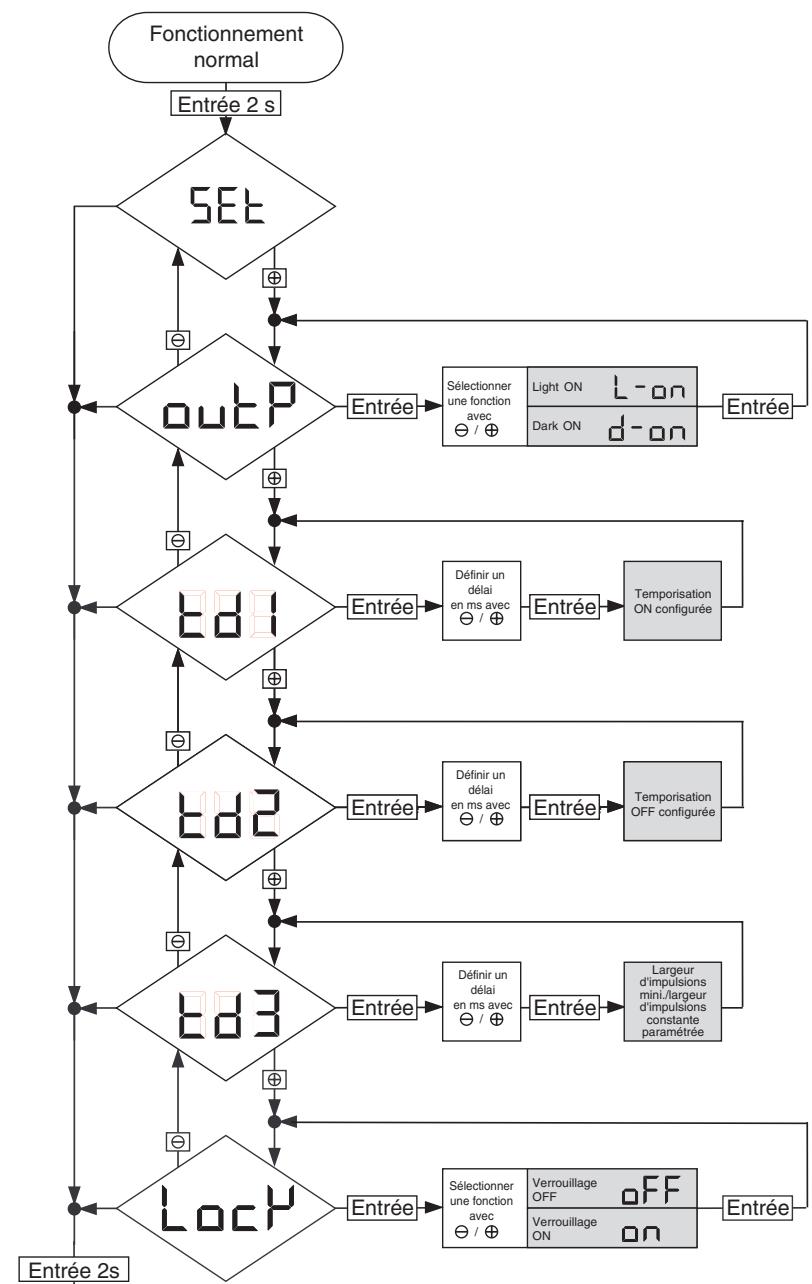


OPT

Menu OPTIONS E3NT-R

Eléments du menu

Fonction de la broche 2 du connecteur

Fonction de la broche 5 du connecteur

Fonctions de temporisation de la sortie commutable

Mode économie d'énergie ECO

Pivoter l'affichage

Niveau de sortie

Chauffage fenêtre avant (en option)

Réinitialisation aux valeurs par défaut

    D -->|Entrée| M["Sélectionner une fonction avec Θ / ⊕"]
    D -->|Entrée| N["In Sortie out"]
    D -->|Entrée| O["Extrérê"]
    E -->|Entrée| P["Sélectionner une fonction avec Θ / ⊕"]
    E -->|Entrée| Q["OFF Off TEST"]

    F -->|Entrée| R["Sélectionner une fonction avec Θ / ⊕"]
    F -->|Entrée| S["Fonction de temporisation OFF ON/OFF Temporisation on-1 Temporisation OFF Largeur d'impulsion min on-2 Largeur d'impulsion constante on-3"]

    G -->|Entrée| T["Sélectionner une fonction avec Θ / ⊕"]
    G -->|Entrée| U["Mode ECO OFF Mode ECO ON"]

    H -->|Entrée| V["Sélectionner une fonction avec Θ / ⊕"]
    H -->|Entrée| W["L'aff. pivote OFF L'aff. pivote ON"]

    I -->|Entrée| X["Sélectionner une fonction avec Θ / ⊕"]
    I -->|Entrée| Y["Commutation plus nPn Commutation moins coPL"]

    J -->|Entrée| Z["Sélectionner une fonction avec Θ / ⊕"]
    J -->|Entrée| AA["Chauffage fenêtre avant OFF Chauffage fenêtre avant ON Chauffage fenêtre avant AUTO Auto"]

    K -->|Entrée| AB["Sélectionner une fonction avec Θ / ⊕"]
    K -->|Entrée| AC["no YES"]

    B -->|Entrée| AD["Sélectionner une fonction avec Θ / ⊕"]
    D -->|Entrée| AE["Sélectionner une fonction avec Θ / ⊕"]
    E -->|Entrée| AF["Sélectionner une fonction avec Θ / ⊕"]
    F -->|Entrée| AG["Sélectionner une fonction avec Θ / ⊕"]
    G -->|Entrée| AH["Sélectionner une fonction avec Θ / ⊕"]
    H -->|Entrée| AI["Sélectionner une fonction avec Θ / ⊕"]
    I -->|Entrée| AJ["Sélectionner une fonction avec Θ / ⊕"]
    J -->|Entrée| AK["Sélectionner une fonction avec Θ / ⊕"]
    K -->|Entrée| AL["Sélectionner une fonction avec Θ / ⊕"]
    L -->|Entrée| AM["Sélectionner une fonction avec Θ / ⊕"]
    M -->|Entrée| AN["Sélectionner une fonction avec Θ / ⊕"]
    N -->|Entrée| AO["Sélectionner une fonction avec Θ / ⊕"]
    O -->|Entrée| AP["Sélectionner une fonction avec Θ / ⊕"]
    P -->|Entrée| AQ["Sélectionner une fonction avec Θ / ⊕"]
    Q -->|Entrée| AR["Sélectionner une fonction avec Θ / ⊕"]
    R -->|Entrée| AS["Sélectionner une fonction avec Θ / ⊕"]
    S -->|Entrée| AT["Sélectionner une fonction avec Θ / ⊕"]
    T -->|Entrée| AU["Sélectionner une fonction avec Θ / ⊕"]
    U -->|Entrée| AV["Sélectionner une fonction avec Θ / ⊕"]
    V -->|Entrée| AW["Sélectionner une fonction avec Θ / ⊕"]
    W -->|Entrée| AX["Sélectionner une fonction avec Θ / ⊕"]
    X -->|Entrée| AY["Sélectionner une fonction avec Θ / ⊕"]
    Y -->|Entrée| AZ["Sélectionner une fonction avec Θ / ⊕"]
    Z -->|Entrée| BA["Sélectionner une fonction avec Θ / ⊕"]
    AA -->|Entrée| BB["Sélectionner une fonction avec Θ / ⊕"]
    AB -->|Entrée| BC["Sélectionner une fonction avec Θ / ⊕"]
    AC -->|Entrée| BD["Sélectionner une fonction avec Θ / ⊕"]
    AD -->|Entrée| BE["Sélectionner une fonction avec Θ / ⊕"]
    AE -->|Entrée| BF["Sélectionner une fonction avec Θ / ⊕"]
    AF -->|Entrée| BG["Sélectionner une fonction avec Θ / ⊕"]
    AG -->|Entrée| BH["Sélectionner une fonction avec Θ / ⊕"]
    AH -->|Entrée| BI["Sélectionner une fonction avec Θ / ⊕"]
    AI -->|Entrée| BJ["Sélectionner une fonction avec Θ / ⊕"]
    AK -->|Entrée| BK["Sélectionner une fonction avec Θ / ⊕"]
    AL -->|Entrée| BL["Sélectionner une fonction avec Θ / ⊕"]
    AM -->|Entrée| BM["Sélectionner une fonction avec Θ / ⊕"]
    AN -->|Entrée| BN["Sélectionner une fonction avec Θ / ⊕"]
    AO -->|Entrée| BO["Sélectionner une fonction avec Θ / ⊕"]
    AP -->|Entrée| BP["Sélectionner une fonction avec Θ / ⊕"]
    AQ -->|Entrée| BQ["Sélectionner une fonction avec Θ / ⊕"]
    AR -->|Entrée| AS["Sélectionner une fonction avec Θ / ⊕"]

Dimensions

Capteurs

E3NT-L17

E3NT-L27

E3NT-LH17

E3NT-L37

E3NT-L47

E3NT-LH37

M12 33,4 14 27 14 M5 (4 x) 88,7 14,3 M5 (2 x) 30 23,1 15,7 65,1 4,7 0

14 33,4 27 14 M5 (4 x) 88,7 4,7 M5 (2 x) 15,2 30 23,1 65,1 M12

Accessoires (à commander séparément)

Liaison de données optique

E3NT-AL232 2m

câble 2 m 30 27 68,9 Connecteur à 9 pôles Sub-D, femelle

Aide pour l'alignement laser E3NT-AP1

Support de fixation universel E39-EL1

Matériau : Acier inoxydable 1.4305

Support adaptateur E39-EL2

Matériau : Acier inoxydable 1.4305

45 22.5 R3 7 43.4 2.5 2.5 15 90° Rx

Support de remplacement du E3N par le E3NT E39-EL3

6 12 4x Ø5.5 4R2 50 15 R80 73 6

30 70 58 35 14±0.3 20 14±0.3 10 10' 10' 30 21 7

Matériau : Acier inoxydable 1.4305

Précautions

Sens de montage

Assemblage du capteur

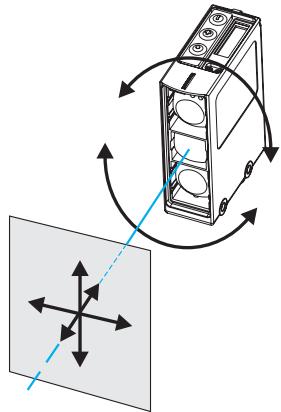

Contrairement aux capteurs à triangulation unique, le E3NT, à double triangulation, permet au sens de mouvement de l'objet mesuré de se trouver dans les trois directions. Par conséquent, vous pouvez choisir librement la position rotative du capteur autour de son axe optique.

Si le spot lumineux ne se trouve pas totalement sur le même plan que l'objet cible (taille minimale de l'objet), la distance n'est pas déterminée et il se peut que l'appareil fonctionne mal. En cas de besoin, il faut appliquer un signal de déclenchement ou une fonction de temporisation.

Le capteur doit être fixé de manière telle que :

• Il soit correctement aligné avant d'être réglé
• Il soit protégé le plus possible des vibrations et des chocs
• Il soit protégé le plus possible d'une lumière incidente parasite
• Il soit protégé le plus possible des dégâts et des souillures
• Il soit possible d'effectuer une connexion électrique
• Il soit le plus accessible possible pour les travaux de maintenance
• Il soit possible de le faire fonctionner à l'aide des boutons poussoirs
  • L'écran doit être visible par l'utilisateur.

Sens d'assemblage du capteur

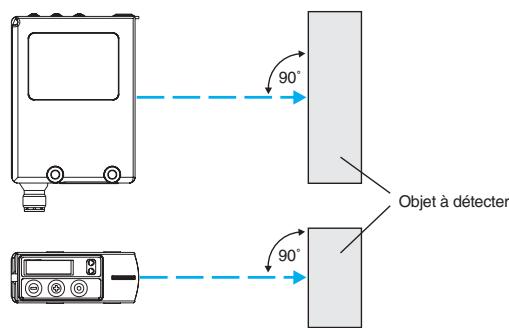

Autant que possible, la surface optique du capteur doit être parallèle à la surface de l'objet mesuré.

90° Objet à détecter 90°

Si la surface de l'objet mesuré est brillante ou réfléchissante, le système optique du capteur doit être incliné de 5 à 10° par rapport à la surface de l'objet mesuré.

5° ... 10° 90° Objet à détecter

Si une surface réfléchissante se trouve en parallèle à l'axe optique du capteur, cela peut déstabiliser les états de commutation.

Par conséquent, il faut absolument éviter les objets réfléchissants dans l'axe optique du capteur.

Si cela n'est vraiment pas possible, la surface réfléchissante ne peut pas être parallèle à l'axe optique mais doit être tournée d'au moins 10°.

Des objets tels que des miroirs peuvent gêner le bon fonctionnement dans et hors de la plage de détection. Evitez les objets réfléchissants dans ou près de l'axe optique.

Inspection et maintenance

Nettoyage

N'utilisez pas de produits de nettoyage griffant ou abrasifs. Vous pourriez endommager le panneau de protection du système optique.

Le capteur ne nécessite aucune maintenance.

Enlevez régulièrement la saleté s'accumulant sur le système optique et l'écran à l'aide d'un tissu doux, non abrasif. La saleté peut perturber le point de commutation et la précision de l'écran.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
