MODE D'EMPLOI E3JK OMRON

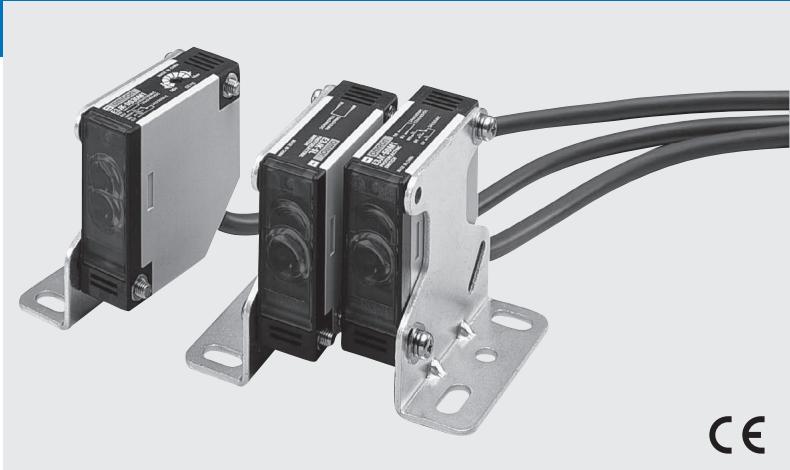

Capteurs photoélectriques à tension universelle

E3JK

• Amplificateur intégré acceptant une plage de tensions d'alimentation étendue.
• Construction plate et peu encombrante de seulement 50 x 50 x 17,4 mm.
• Sorties relais avec durée de vie prolongée et capacité de commutation élevée (3 A, 250 Vc.a.).
• Modèle rétroréfléchissant polarisé disponible pour la détection d'objets brillants.

Type de capteur	Forme	Méthode de connexion	Portée				Forme de sortie	Sortie		Références
Barrage		Modèles précâblés			5 m		Light ON	Sortie relais		E3JK-5M1
							Dark ON			E3JK-5M2
							Light ON / Dark ON (sélectionnable)	Sortie transistor c.c.		NPN : E3JK-5S3
Modèle rétro-réfléchissant (avec fonction MSR)					*		Light ON	Sortie relais		E3JK-R2M1
					2,5 m (3 m)		Dark ON			E3JK-R2M2
							Light ON / Dark ON (sélectionnable)	Sortie transistor c.c.	NPN	E3JK-R2S3
									PNP	E3JK-R2R3
Modèle rétro-réfléchissant (sans fonction MSR)					*		Light ON	Sortie relais		E3JK-R4M1
							Dark ON			E3JK-R4M2
					4 m (5 m)		Light ON / Dark ON (sélectionnable)	Sortie transistor c.c. (NPN)		E3JK-R4S3
Réflexion diffuse	[8z8G]		300 mm				Light ON	Sortie relais		E3JK-DS30M1
							Dark ON			E3JK-DS30M2
							Light ON / Dark ON (sélectionnable)	Sortie transistor c.c. (NPN)		E3JK-DS30S3

* La valeur entre parenthèses indique la distance de détection appliquée lorsque le réflecteur E39-R2 est utilisé.
Remarque : Le modèle homologué UL se termine par les lettres « -US ». (exemple : E3JK-5M1-US). Veuillez noter que le modèle à transistor c.c. du E3JK n'est pas homologué UL.

Accessoires (A commander séparément)

Diaphragmes

Largeur de la fente	Portée		Objet minimum à détecter (type)	Modèle	Quantité	Remarques
Largeur 1 mm x 20 mm	E3JK-5□□	0,7 m	1 mm dia.	E39-S39	1 pièce pour l'émetteur et 1 pour le récepteur (2 pièces au total)	(Longue fente de type joint) Peut être utilisée avec le modèle à barrage E3JK-5□.

Réflecteurs

Nom	Distance de détection (type)		Modèle	Quantité	Remarques
Réflecteurs	E3JK-R2□□	2,5 m (valeur nominale)	E39-R1	1	Attaché à l'E3JK-R2□□. Attaché à l'E3JK-R4□□.
	E3JK-R4□□	4 m (valeur nominale)
	E3JK-R2□□	3 m	E39-R2	1	---
	E3JK-R4□□	5 m
Petit réflecteur	E3JK-R2□□	1 m (5 mm) *	E39-R3	1	---
Réflecteur à bande	E3JK-R2□□	750 mm (200 mm) *	E39-RS1	1	La fonction MSR est disponible.
	E3JK-R2□□	1,2 m (200 mm) *	E39-RS2
	E3JK-R2□□	1,5 m (200 mm) *	E39-RS3

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.
Remarque : Lorsque le réflecteur utilisé n'est pas celui d'origine, fixez la distance de détection à environ 0,7 fois la valeur de l'exemple type, à titre de repère.

Supports de fixation

Forme	Modèle	Quantité	Remarques
	E39-L40	1	Fourni avec le E3JK

Remarque : Si vous utilisez un modèle à barrage, commandez deux supports de montage pour l'émetteur et le récepteur, respectivement.

E3JK

Type de capteurBarrage				Modèle rétroréfléchissant(avec fonction MSR)		Modèle rétroréfléchissant(sans fonction MSR)		Réflexion diffuse
Modèle		E3JK-5M☐	E3JK-5S3	E3JK-R2M☐	E3JK-R2☐3	E3JK-R4M☐	E3JK-R4S3	E3JK-DS30M☐	E3JK-DS30S3
Portée		5 m		2,5 m(en cas d'utilisationdu E39-R1)		4 m(en cas d'utilisationdu E39-R1)		300 mm(papier blanc100 x 100 mm)
Objet à détecter standard		Opaque 14,8 dia. min.		Opaque : 75 mm dia. min.				---
Distance différentielle		---						20 % max.de la distance de détection
Angle directionnel		Emetteur et récepteur : 3^ à 20^		1^ à 5^				---
Source lumineuse(longueur d'onde)		LED infrarouge (950 nm)		LED rouge (660 nm)				LED infrarouge (950 nm)
Tensiond'alimentation		12 à 240 Vc.c., ondulation de ± 10% (p-p) : 10 % maxi. 24 à 240 Vc.a. ± 10% 50 / 60 Hz
Consommation	c.c.	3 W maximum		2 W maximum
	c.a.	3 W maximum		2 W maximum
Sortie de contrôle		Sortierelais :250 Vc.a.3 A( = 1 )max.,5 Vc.c.10 mA min.	Relais statique c.c.,communnégatif48 Vc.c.100 mA max.Courant defuite 0,1 mAmax. Avecprotectioncontre lescourts-circuits de char-ge	Sortierelais :250 Vc.a.3 A( = 1 )max.,5 Vc.c.10 mA min.	Relais statique c.c.,communnégatif ou positif48 Vc.c.100 mA max.Courant defuite 0,1 mAmax. Avecprotectioncontre lescourts-circuits de char-ge	Sortierelais :250 Vc.a.3 A( = 1 )max.,5 Vc.c.10 mA min.	Relais statique c.c.Communnégatif48 Vc.c.100 mA max.Courant defuite 0,1 mAmax. Avecprotectioncontre lescourts-circuitsde charge	Sortierelais :250 Vc.a.3 A( = 1 )max.,5 Vc.c.10 mA min.	Relais statique c.c.,communnégatif48 Vc.c.100 mA max.Courant defuite 0,1 mAmax. Avecprotectioncontre lescourts-circuits de char-ge
Durée devie (sortie relais)	Mécanique	50 millions de fois ou plus (fréquence de commutation de 18 000 fois / heure)
	Electrique	100 000 fois ou plus (fréquence de commutation de 18 000 fois / heure)
Temps de réponse		30 ms maxi.	10 ms maxi.	30 ms maxi.	5 ms maxi.	30 ms maxi.	5 ms maxi.	30 ms maxi.	5 ms maxi.
Réglagede sensibilité		---						Réglage un seul tour
Luminositéambiente		lampe à incandescence : 3 000 lux maxi.
Températureambiente		Fonctionnement : -25 °C à 55 °C, stockage : -30 °C à 70 °C (sans givrage ni condensation)
Humidité ambiante		Fonctionnement : 45 à 85 %, stockage : 35 à 95 % (sans condensation)
Résistance d'isolement		20 MΩ mn à 500 Vc.c.
Rigiditédiélectrique		1 500 Vc.a. 50 / 60 Hz pendant 1 minute
Résistanceauxvibrations	Des-truc-tion	double amplitude de 10 à 55 Hz et 1,5 mm pendant 2 heures, dans chacune des directions X, Y et Z
	Dys-fonc-tionnement	double amplitude de 10 à 55 Hz et 1,5 mm pendant 2 heures, dans chacune des directions X, Y et Z
Type de capteur		Barrage		Modèle rétroréfléchissant (avec fonction MSR)		Modèle rétroréfléchissant (sans fonction MSR)		Réflexion diffuse
Modèle		E3JK-5M☐	E3JK-5S3	E3JK-R2M☐	E3JK-R2☐3	E3JK-R4M☐	E3JK-R4S3	E3JK-DS30M☐	E3JK-DS30S3
Résistance aux chocs	Destruction	Destruction : 500 m / s^2 pour 3 fois chacune dans les directions X, Y et Z
	Dysfonctionnement	Destruction : 100 m / s^2 (environ 10 G)3 fois chacune dans les directions X, Y et Z	Destruction : 500 m / s^2 pour 3 fois chacune dans les directions X, Y et Z	Destruction : 100 m / s^2 (environ 10 G) 3 fois chacune dans les directions X, Y et Z	Destruction : 500 m / s^2 3 fois chacune dans les directions X, Y et Z	Destruction : 100 m / s^2 (environ 10 G) 3 fois chacune dans les directions X, Y et Z	Destruction : 500 m / s^2 3 fois chacune dans les directions X, Y et Z	Destruction : 100 m / s^2 (environ10 G) 3 fois chacune dans les directions X, Y et Z	Destruction : 500 m / s^2 3 fois chacune dans les directions X, Y et Z
Niveau de protection		IEC60529 IP64
Méthode de connexion		Modèles précâblés (longueur standard : 2 m)
Poids (emballé)		420 g env.		250 g env.
Matériau	Boîtier	ABS
	Lentille	Acrylique
	Support de fixation	Acier
Accessoires		Support de fixation (avec vis), écrous, manuel d'instructions, réflecteur (modèles rétroréfléchissants uniquement)

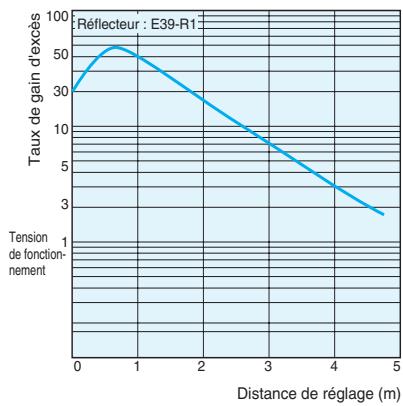

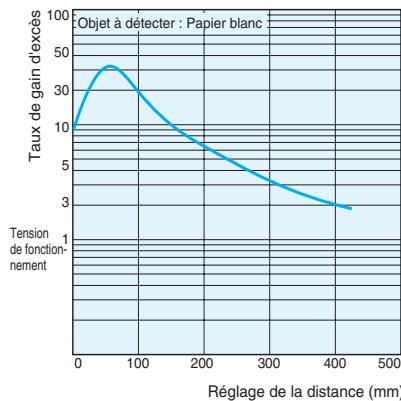

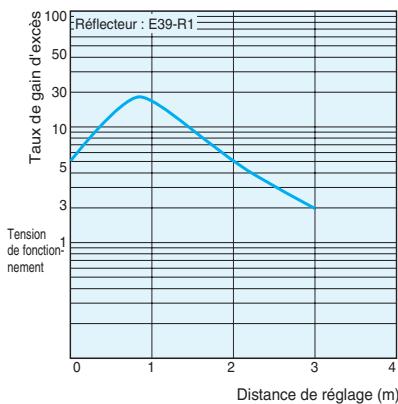

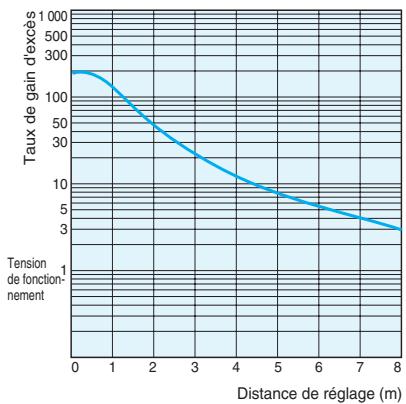

Taux de gain d'excès / distance réglée Modèle barrage
E3JK-5□□

Modèles rétroréfléchissants
E3JK-R2□□ + E39-R1 (réflecteur fourni)

E3JK-R4□□ + E39-R1 (réflecteur fourni)

Réflexion diffuse
E3JK-DS30□□

E3JK

Sortie relais

Modèle	Histogramme	Circuit de sortie
E3JK-5M1E3JK-5M2	IncidenteInterrompue
E3JK-R2M1E3JK-R2M2	Voyant lumineux (rouge) ONOFF
E3JK-R4M1E3JK-R4M2	L-ON(Ta)(E3JK-□□M1) ONOFF
E3JK-DS30M1E3JK-DS30M2	D-ON(Ta)(E3JK-□□M2) ONOFF

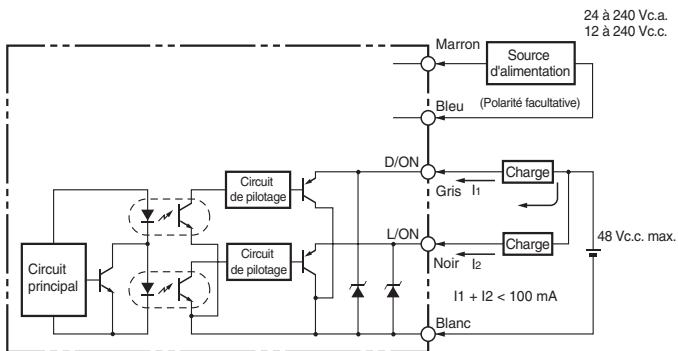

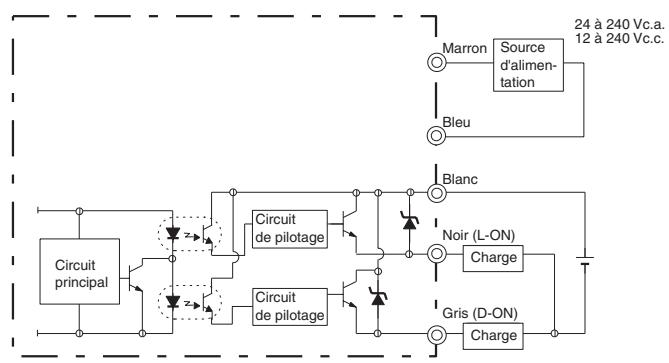

Sortie transistor c.c.

Modèle	Histogramme	Circuit de sortie
E3JK-5S3E3JK-R2S3E3JK-R4S3E3JK-DS30S3
E3JK-R2R3		Remarque : Les courants de fuite au niveau de la sortie sont de 0,1 mA max., respectivement.

Remarque : Connectez aux fils marron et bleu de l'émetteur.

Fonctionnement

Réglage

Modèle	Barrage	Modèles rétroréfléchissants	Réflexion diffuse
E3JK	Placez le récepteur et l'émetteur verticalement et / ou horizontalement, et réglez le potentiomètre au centre de la plage dans laquelle le voyant du récepteur s'allume.	De même que pour le modèle barrage, réglez le réflecteur et l'émetteur / récepteur. Dans la mesure où l'angle directionnel de l'émetteur / récepteur est de 1 à 5°, réglez l'émetteur / récepteur avec beaucoup de soin.	A ——FonctionnementM MAX (1) Si l'objet à détecter est placé comme illustré dans la figure, tournez le potentiomètre de sensibilité dans le sens des aiguilles d'une montre (pour accroître la sensibilité) jusqu'à ce que le voyant s'allume, et définissez cette position en tant que position (A).(2) Retirez l'objet à détecter, faites pivoter le potentiomètre de sensibilité dans le sens des aiguilles d'une montre jusqu'à ce que le voyant soit allumé par un objet en arrière-plan, et définissez cette position en tant que position (B).(3) Faites tourner le potentiomètre de sensibilité dans le sens inverse des aiguilles d'une montre (pour réduire la sensibilité) depuis la position (B) jusqu'à ce que le voyant s'éteigne, et définissez cette position en tant que position (C).(4) La position au milieu de (A) et (C) est la position optimale. Si le voyant n'est pas allumé par l'objet en arrière-plan à la sensibilité maximale, réglez le potentiomètre entre (A) et la sensibilité maximale (au milieu). Le potentiomètre de sensibilité pourrait être endommagé si vous lui appliquez une force excessive.

Précautions

Utilisation correcte

E3JK

Conception

Temps de réinitialisation de l'alimentation

Le capteur est prêt à détecter un objet 200 ms après la mise sous tension. Si le capteur et la charge sont connectés à des alimentations différentes, veillez à d'abord allumer le capteur.

Câblage

Connexion / Câblage

Si vous utilisez un modèle à sortie transistor c.c., la somme des courants de charge de la sortie L ON (NO) et de la sortie D ON (NF) doit être de 100 mA maximum. Si elle dépasse 100 mA, la protection contre les courts-circuits en charge pourrait être activée. (La protection contre les courts-circuits en charge est réinitialisée en éteignant la cellule photo-électrique.)

Divers

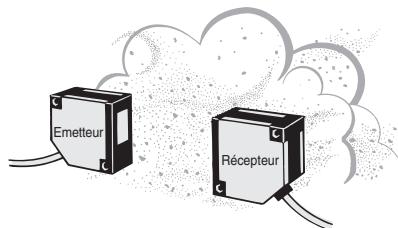

Conditions ambiantes (zone d'installation)

Le E3JK peut ne pas fonctionner correctement s'il est installé dans les endroits suivants.

• Les endroits où le E3JK est exposé à la poussière.
• Les endroits où des gaz corrosifs sont dégagés.

Emetteur Récepteur

- Les endroits où le E3JK est directement au contact de l'eau, de l'huile ou de produits chimiques.

Emetteur Récepteur

Capteurs

E3JK-5□□

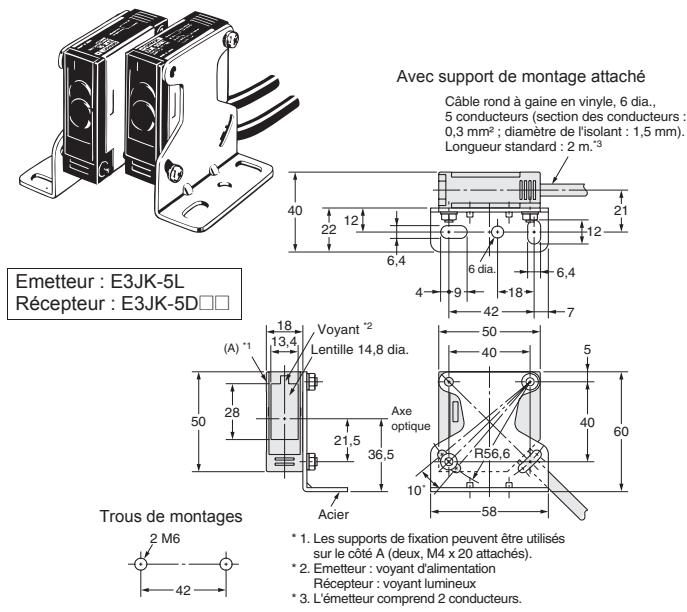

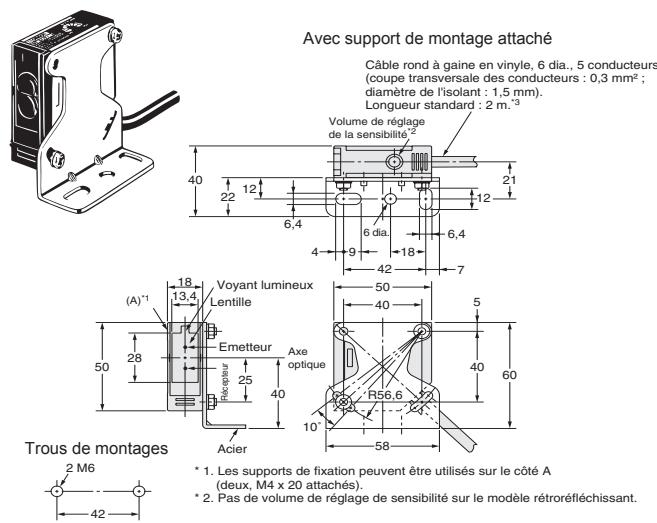

Avec support de montage attaché Câble rond à gaine en vinyle, 6 dia., 5 conducteurs (section des conducteurs : 0,3 mm² ; diamètre de l'isolant : 1,5 mm). Longueur standard : 2 m.³ Emetteur : E3JK-5L Récepteur : E3JK-5D□□ Trous de montages 2 M6 42 (A) *1 18 13,4 Voyant *2 Lentille 14,8 dia. 50 28 21,5 36,5 Acier 50 40 5 40 60 10° 58 R56,6 24 42 7 6,4 9 4 6,4 40 22 12 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40 21 40

E3JK-R2□□

E3JK-R4□□

E3JK-DS30□□

Avec support de montage attaché Câble rond à gaine en vinyle, 6 dia., 5 conducteurs (coupe transversale des conducteurs : 0,3 mm² ; diamètre de l'isolant : 1,5 mm). Longueur standard : 2 m.³ Volume de réglage de la sensibilité.² 40 22 12 6,4 4 9 6,4 18 42 7 21 (A)¹ 18 13,4 Voyant lumineux Lentille Emetteur Recepteur 25 40 Axe optique Acier 50 40 5 40 60 R56,6 10° 58 Trous de montages 2 M6 42 * 1. Les supports de fixation peuvent être utilisés sur le côté A (deux, M4 x 20 attachés). * 2. Pas de volume de réglage de sensibilité sur le modèle rétroréfléchissant.

Accessoires (à commander séparément)

Long diaphragme de type joint (pour le E3JK)

E39-S39

Matériau : Polyester 0,1 mm d'épaisseur

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
