Type de capteur	Photoélectrique à amplificateur intégré
Distance de détection	Jusqu'à 10 m
Mode de détection	Rétro-réfléchissant
Type de lumière	Lumière polarisée
Détection d'objets	Objets brillants et irréguliers
Fonction apprentissage	Oui, pour réglage de distance
Boîtier	Plastique
Indice de protection	IP67
Connecteur	Rotatif M12, précâblé ou borne
Indicateur de stabilité	Voyant lumineux
Alimentation	Non précisé
Dimensions	Compact, taille réduite
Type d'installation	Montage simple, remplacement facile
Utilisation	Détection longue distance d'objets
Fonction zone de détection	Oui, pour objets brillants

FOIRE AUX QUESTIONS - E3G OMRON

Quel est le type de capteur OMRON E3G ?

L'OMRON E3G est un capteur de proximité inductif, conçu pour détecter des objets métalliques sans contact.

Comment installer le capteur OMRON E3G ?

Le capteur doit être monté de manière à ce que la zone de détection soit alignée avec l'objet à détecter. Assurez-vous de respecter les distances minimales indiquées dans le manuel d'utilisation.

Quels sont les réglages de sensibilité disponibles ?

L'OMRON E3G offre plusieurs niveaux de sensibilité qui peuvent être ajustés via un potentiomètre intégré. Référez-vous au manuel pour des instructions spécifiques.

Que faire si le capteur ne détecte pas l'objet ?

Vérifiez l'alimentation du capteur, assurez-vous que l'objet est dans la portée de détection, et vérifiez également l'absence d'interférences électromagnétiques.

Quelle est la portée de détection maximale de l'OMRON E3G ?

La portée de détection maximale dépend du modèle spécifique du capteur, mais elle est généralement d'environ 2 à 3 cm pour les objets métalliques.

Comment nettoyer le capteur OMRON E3G ?

Utilisez un chiffon doux et sec pour nettoyer la surface du capteur. Évitez les produits chimiques agressifs qui pourraient endommager le capteur.

Le capteur OMRON E3G est-il résistant à l'eau ?

Oui, l'OMRON E3G est conçu avec une protection IP67, ce qui le rend résistant à l'eau et à la poussière.

Où puis-je trouver le manuel d'utilisation de l'OMRON E3G ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'OMRON ou peut être inclus dans l'emballage du produit.

MODE D'EMPLOI E3G OMRON

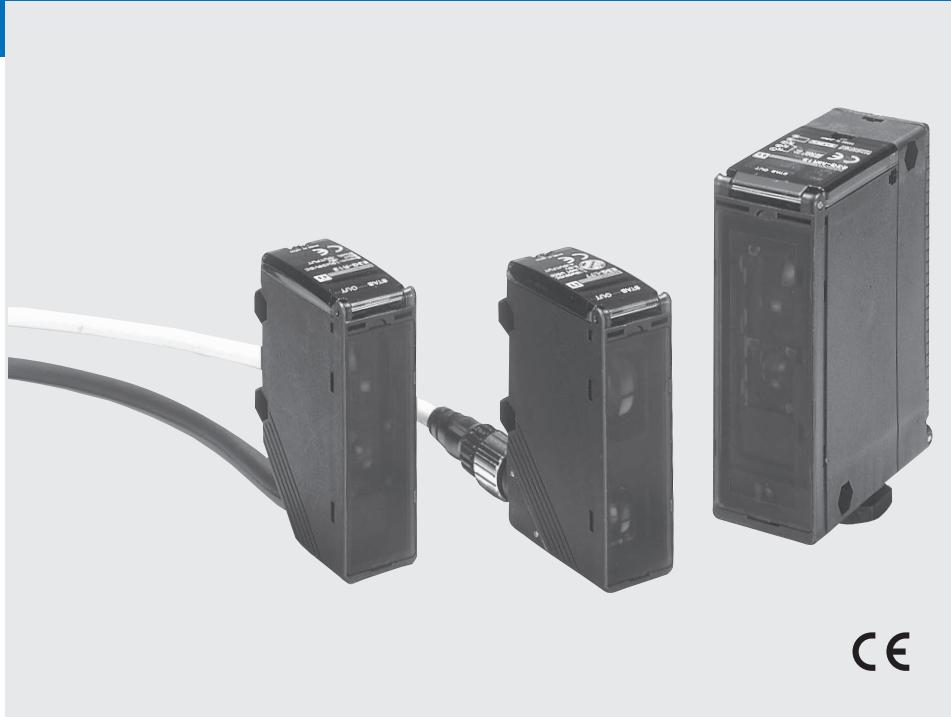

Capteur photoélectrique à amplificateur incorporé (longue distance) dans un boîtier en plastique

E3G

Modèles rétroréfléchissants

• Distance de détection de 10 m avec lumière polarisée pour détecter des objets brillants.
• Stabilité du fonctionnement contrôlée par le voyant de stabilité.

Modèles à réglage de distance

• Les modèles à réglage de distance avec une distance de détection de 2 m intègrent une fonction d'apprentissage.
• La fonction de zone de détection permet de détecter des objets brillants dont la surface est irrégulière.

Caractéristiques communes

• Respecte les exigences IEC IP67.
• Connecteur rotatif M12, précâblé ou connexion par bornier.

Modèles rétroréfléchissants

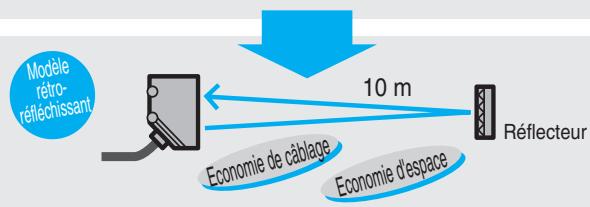

Malgré une taille compacte, la portée atteint 10 m.

Pour économiser le câblage et l'espace d'installation, remplacez les modèles de type barrage classiques par des modèles rétroréfléchissants.

Nouveau produit | Conventionnel

Barrage 10 m


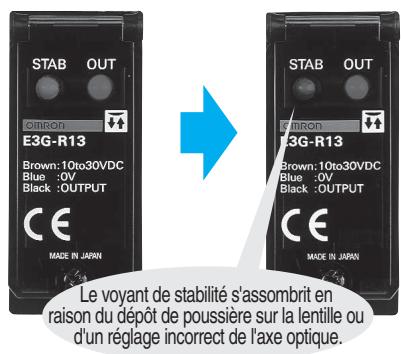

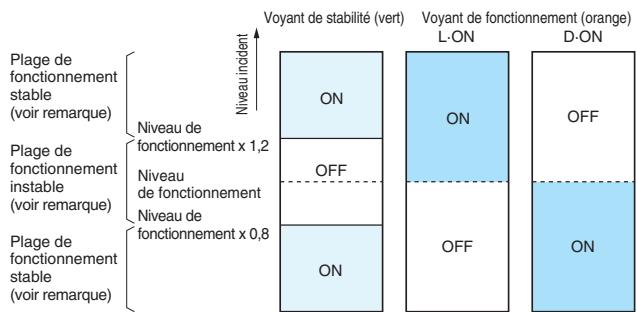

Surveillance facilitée de la stabilité du fonctionnement au moyen d'un voyant de stabilité.

STAB OUT CIMRON E3G-R13 Brown: 10to30VDC Blue : OV Black : OUTPUT CE MADE IN JAPAN LE voyant de stabilité s'assombrit en raison du dépôt de poussière sur la lentille ou d'un réglage incorrect de l'axe optique. STAB OUT CIMRON E3G-R13 Brown: 10to30VDC Blue : OV Black : OUTPUT CE MADE IN JAPAN

Réglage de distance

Les modèles à réglage de distance avec une distance de détection de 2 m intègrent une fonction d'apprentissage

Le réglage de la sensibilité sans influence de l'arrière-plan est possible en appuyant simplement sur un bouton. Utile pour l'apprentissage sans objet.

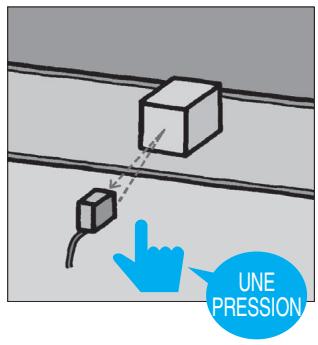

Réglages simples de la distance optimale de détection

L'apprentissage avec ou sans objet assure une détection très précise sans influence de l'arrière-plan.

Sans objet à détecter

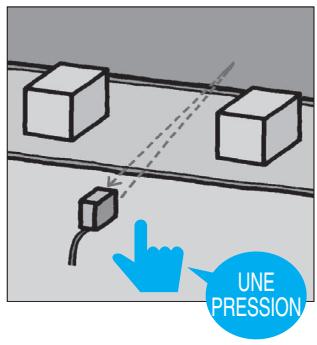

UNE PRESSION

Avec objet à détecter

UNE PRESSION

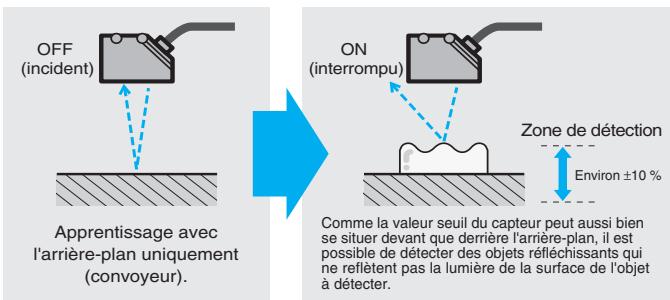

Fonction de détection de zone

Efficace pour détecter des objets brillants, qui sont difficiles à détecter pour des capteurs conventionnels. (D ON)

OFF (incident) Apprentissage avec l'arrière-plan uniquement (convoyeur). ON (interrompu) Zone de détection Environ ±10 % Comme la valeur seuil du capteur peut aussi bien se situer devant que derrière l'arrière-plan, il est possible de détecter des objets réfléchissants qui ne reflètent pas la lumière de la surface de l'objet à détecter.

Généralités

Sélectionnez sortie transistor (NPN / PNP sélectionnable) ou relais. Trois méthodes de connexion (plus un modèle doté d'une fonction de temporisation). Sélectionnez une source d'alimentation c.c. ou variable : 24 à 240 Vc.a. ou 12 à 240 Vc.c.).

Etanchéité conforme à la norme IEC IP67

Connecteur rotatif M12 disponible sur les modèles à alimentations c.c.

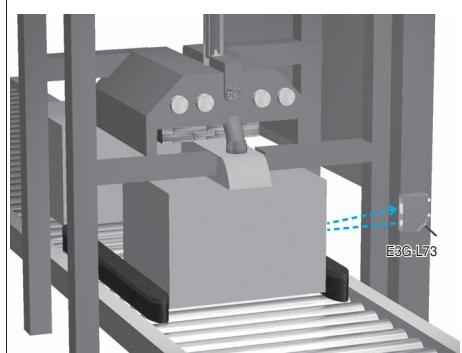

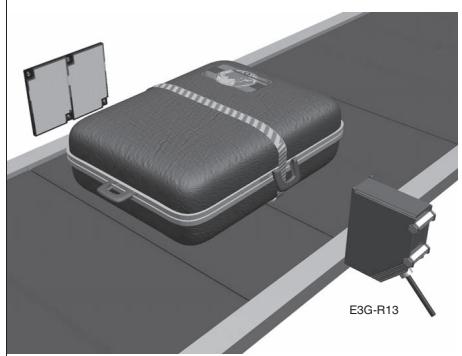

Détection de produits de grande taille Le modèle rétroréfléchissant peut effectuer une détection longue distance, économisant ainsi le câblage.

Détection de grands cartons ondulés Il suffit d'installer le capteur d'un côté, et seuls les cartons à détecter seront détectés.

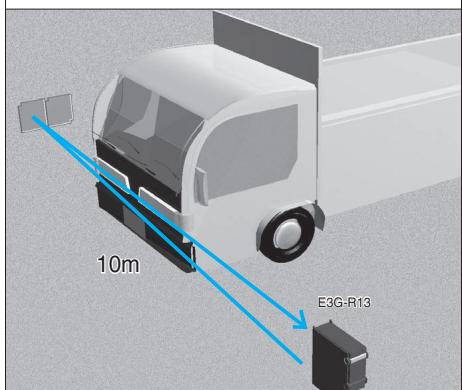

Détection de véhicules dans un parking à plusieurs étages

Lumière rouge

Lumière infrarouge

Type de capteur	Forme	Méthode de connexion	Portée				Fonction de temporisation	Modèle
								Sélecteur NPN / PNP	Sortie contact relais
Modèles rétroréflé-chissants (avec fonc-tion MSR)		Pré-câblé					---	E3G-R13-G	---
		Modèle à connecteur						E3G-R17-G
		Bornier					Temporisa-tion à l'ouver-ture ou la fermeture entre 0 et 5 s (réglable)	---	E3G-MR19-G
									E3G-MR19T-G
Réglage de distance		Pré-câblé					---	E3G-L73	---
		Modèle à connecteur						E3G-L77
		Bornier					Temporisa-tion à l'ouver-ture ou la fermeture entre 0 et 5 s (réglable)	---	E3G-ML79-G
									E3G-ML79T-G

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.

Accessoires (à commander séparément)

Réflecteurs

Forme	Distance de détection (type)	Modèle	Quantité	Remarques
	10 m (500 mm) *	E39-R2	1	---
	6 m (100 mm) *	E39-R1S	1	---

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.

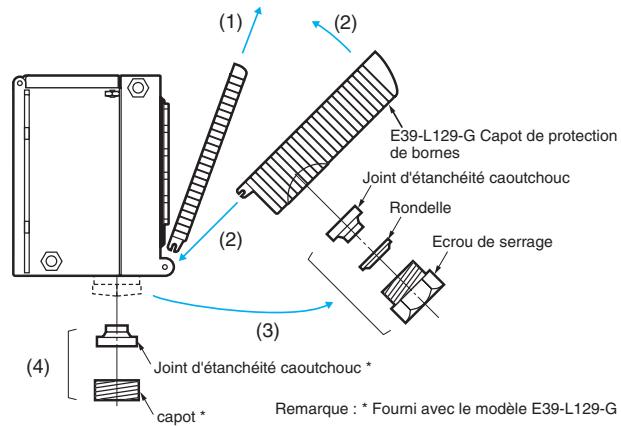

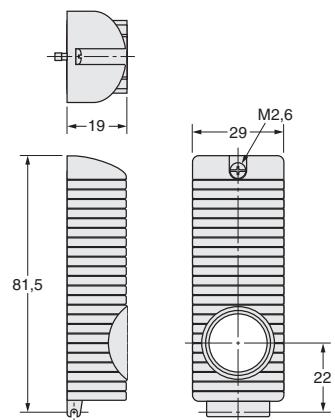

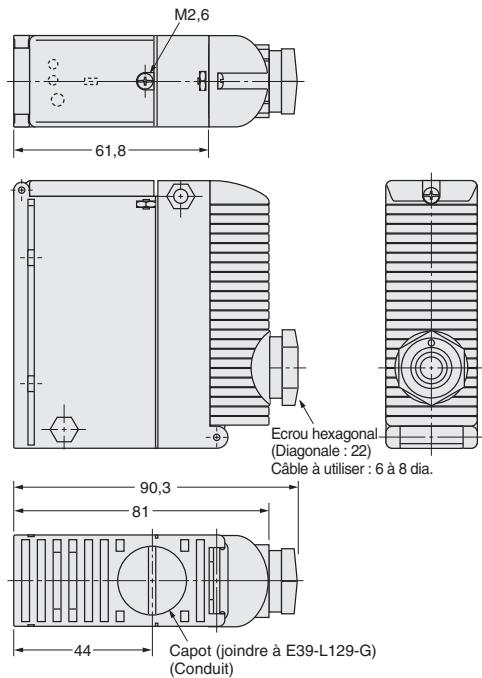

Capot de protection des bornes pour une sortie latérale du câble

Forme	Modèle	Quantité	Modèle utilisable	Remarques

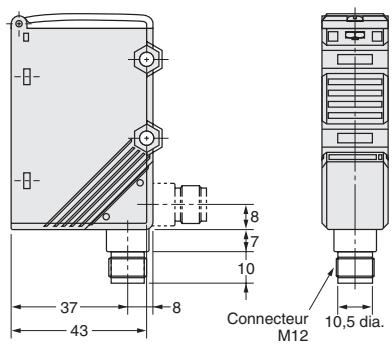

[037H]	E39-L129-G	1	E3G-MR19(T)-GE3G-ML79(T)-G	Fourni avec une bague en caoutchouc pour empêcher toute traction horizontale

Support de fixation

Forme			Modèle	Quantité	Modèle utilisable	Remarques
			E39-L131	1	E3G-R1☐E3G-L7☐	---
			E39-L132	1		Pour une fixation arrière
			E39-L135	1	E3G-MR19(T)-GE3G-ML79(T)-G	Câble tiré vers le bas
			E39-L136	1		---

Connecteurs d'E / S du capteur

Câble	Forme		Longueur de câble		Modèle
Câble standard	Droit		2 m	Modèle à 3 fils	XS2F-D421-DCO-A
			5 m		XS2F-D421-GC0-A
	En L		2 m		XS2F-D422-DC0-A
			5 m		XS2F-D422-GC0-A

Valeurs nominales / Performances

Type de capteur Modèle		Modèles rétroréfléchissants (fonction MSR)				Réglage de distance
		E3G-R13-G	E3G-R17-G	E3G-MR19-G	E3G-MR19T-G	E3G-L73	E3G-L77	E3G-ML79-G	E3G-ML79T-G
Portée		10 m (500 mm) * (en cas d'utilisation du E39-R2)				0,2 à 2 m (papier blanc de 300 x 300 mm)
Réglage de distance		---				0,5 à 1,2 m (papier blanc de 300 x 300 mm)
Objet à détecter standard		Opaque : 80 dia. min.				---
Hystérésis (type)		---				10 % de la distance de réglage
Angle directionnel		Capteur : 1° à 5°				---
Caractéristiques de réflectivité (erreur noir / blanc)		---				±10 % max. (à une distance de détection de 1 m)
Source lumineuse (longueur d'onde)		LED rouge (700 nm)				LED infrarouge (860 nm)
Taille du spot		---				70 mm dia. max. (à une distance de détection de 1 m)
Tension d'alimentation		10 à 30 Vc.c. [Ondulation (p-p) 10 % comprise]		12 à 240 Vc.c., ondulation de ±10 % (p-p) : 10 % maxi. 24 à 240 Vc.a. ±10 % 50 / 60 Hz		10 à 30 Vc.c. (Ondulation (p-p) 10 % comprise)		12 à 240 Vc.c., ondulation de ±10 % (p-p) : 10 % maxi. 24 à 240 Vc.a. ±10 % 50 / 60 Hz
Consommation		50 mA max.		2 W max.		60 mA max.		2 W max.
Sortie de contrôle		Tension d'alimentation de charge 30 Vc.c. max., courant de charge 100 mA max. (tension résiduelle sortie NPN : 1,2 V max., sortie PNP : 2 V max.). Sortie collecteur ouvert (sélecteur de sortie NPN / PNP), sélecteur L ON / D ON.		Sortie relais : Contact de commutation 250 Vc.a. 3 A (cosφ = 1) maximum, sélecteur L ON / D ON 30 Vc.c. 3 A maximum		Tension d'alimentation de charge 30 Vc.c. max., courant de charge 100 mA max. (tension résiduelle sortie NPN : 1,2 V max., sortie PNP : 2 V max.). Sortie collecteur ouvert (sélecteur de sortie NPN / PNP), sélecteur L ON / D ON.		Sortie relais : Contact de commutation 250 Vic.a. 3 A (cosφ = 1) max., sélecteur L ON / D ON 30 Vic.c. 3 A maximum
Durée de vie (sortie relais)	Mécanique	---		50 000 000 opérations min. (fréquence de commutation : 18 000 opérations / h)		---		50 000 000 opérations min. (fréquence de commutation : 18 000 opérations / h)
	Electrique	---		100 000 opérations min. (fréquence de commutation : 1 800 opérations / h)		---		100 000 opérations min. (fréquence de commutation : 1 800 opérations / h)
Circuits de protection		Protection contre l'inversion de polarité, protection contre les court-circuits de sortie, prévention des interférences mutuelles		Fonction de prévention des interférences mutuelles		Protection contre l'inversion de polarité, protection contre les court-circuits de sortie, prévention des interférences mutuelles		Fonction de prévention des interférences mutuelles
Temps de réponse		Fermeture / ouverture : 1 ms chaque		Fermeture / ouverture : 30 ms chaque		Fermeture / ouverture : 5 ms chaque		Fermeture / ouverture : 30 ms chaque
Réglage de sensibilité		Réglage à un tour				Méthode d'apprentissage (mode NORMAL / ZONE)
Fonction de temporisation		---			Temporisation ON / OFF 0 à 5 s (système à ajusteur variable)	---			Temporisation ON / OFF 0 à 5 s (système à ajusteur variable)
Luminosité ambiante		Lampe à incandescence : 3 000 lux max. Lumière solaire 10 000 lux max.
Température ambiante		Fonctionnement : -25 °C à 55 °C, stockage : -30 °C à 70 °C (sans givrage ni condensation)
Humidité ambiante		Fonctionnement : 35 à 85 %, Stockage : 35 à 95 % (sans condensation)
Résistance d'isolement		20 MΩ min. à 500 Vc.c.
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute		2 000 Vc.a. à 50 / 60 Hz pendant 1 minute		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute		2 000 Vc.a. à 50 / 60 Hz pendant 1 minute
Résistance aux vibrations		Destruction : double amplitude de 10 à 55 Hz et 1,5 mm pendant 2 heures, dans chacune des directions X, Y et Z

* Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le réflecteur.

Type de capteur Modèle		Modèles rétroréfléchissants (fonction MSR)				Réglage de distance
		E3G-R13-G	E3G-R17-G	E3G-MR19-G	E3G-MR19T-G	E3G-L73	E3G-L77	E3G-ML79-G	E3G-ML79T-G
Résistance aux chocs		500 m / s^2 3 fois dans les directions X, Y et Z
Structure protectrice		IEC 60529 IP67 (avec capot de protection en place)
Méthode de connexion		Pré-câblé (longueur standard : 2 m)	Connecteur M12	Bornier		Pré-câblé (longueur standard : 2 m)	Connecteur M12	Bornier
Poids (emballé)		150 g env.	50 g env.	150 g env.			50 g env.	150 g env.
Matériau	Boîtier	PBT (polybutylène téréphthalate)
	Lentille	Acrylique (PMMA)
	Supports de fixation	Acier inoxydable (SUS304)
Accessoires		Fiche d'instructions et tournevis pour réglage				Fiche d'instructions

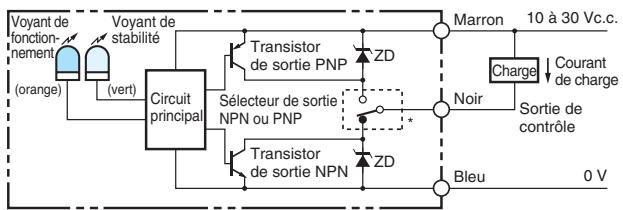

Schéma du circuit de sortie

Sortie NPN

Modèle	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3G-R13-GE3G-R17-GE3G-L73E3G-L77	Light ON		L ON (LIGHT ON)	* Réglez le sélecteur NPN / PNP sur NPNDisposition des broches du connecteurlemarque : la borne 2 n'est pas utilisée.
	Dark ON		D ON (DARK ON)

Sortie PNP

Modèle	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3G-R13-GE3G-R17-GE3G-L73E3G-L77	Light ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF	L ON(LIGHT ON)	* Réglez le sélecteur NPN / PNP sur PNPDisposition des broches du connecteur Remarque : la borne 2 n'est pas utilisée.
	Dark ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF	D ON(DARK ON)

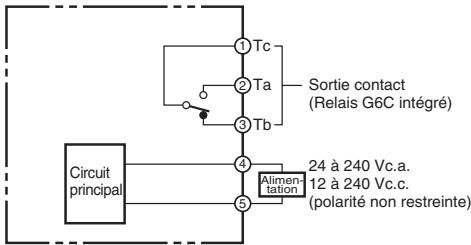

Sortie contact relais

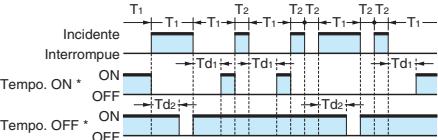

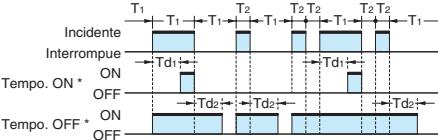

Fonction de temporisation	Modèle	Histogramme	Commutateur de sélection de mode	Circuit de sortie
Aucune	E3G-MR19-G E3G-ML79-G		L ON (LIGHT ON)
			D ON (DARK ON)
Temporisa-tion ON ou OFF entre 0 et 5 s (réglable)	E3G-MR19T-G E3G-ML79T-G		L ON (LIGHT ON)
			D ON (DARK ON)

* Pour ON et OFF, les temporisations varient indépendamment.
Remarque : Td1, Td2 : Temps de retard (0 à 5 s), T1 : toute période supérieure au temps de retard, T2 : toute période inférieure au temps de retard

Connecteurs (E / S du capteur)

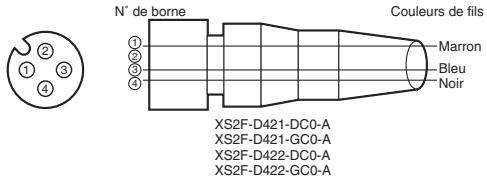

N° de borne Couleurs de fils Marron Bleu Noir XS2F-D421-DC0-A XS2F-D421-GC0-A XS2F-D422-DC0-A XS2F-D422-GC0-A

Catégorie	Câble, couleur de la gaine extérieure	N° de broche du connecteur	Application
Pour c.c.	Marron	1	Alimentation (+V)
	-	2	-
	Bleu	3	Alimentation (0 V)
	Noir	4	Sortie

Remarque : Broche 2 non utilisée.

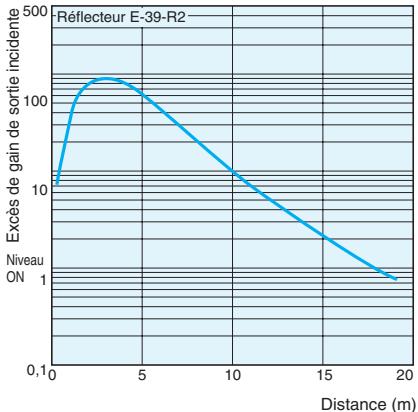

Courbes de fonctionnement (type)

Modèles rétroréfléchissants E3G-R / MR
Plage de fonctionnement

Modèles à réglage de distance E3G-L / ML

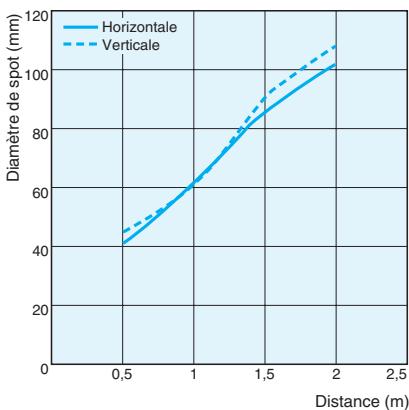

Rapport diamètre du spot / distance de détection

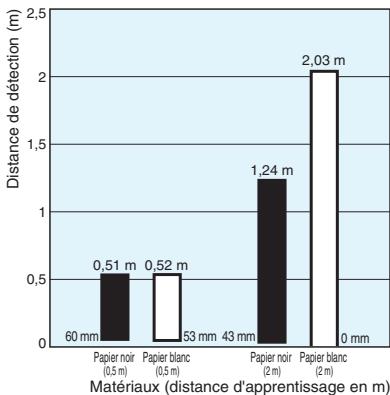

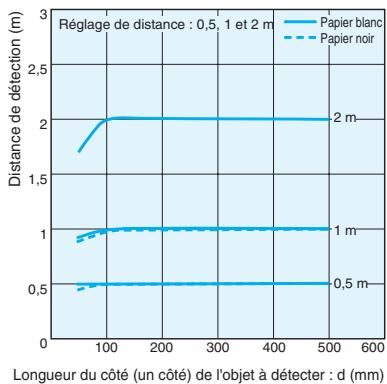

Rapport taille de l'objet à détecter / distance de réglage

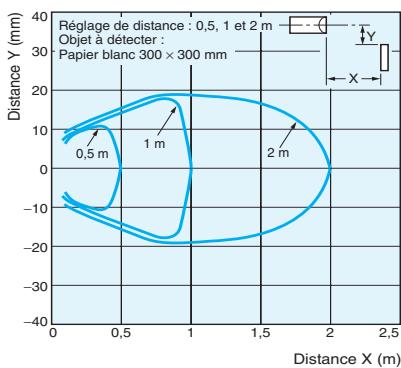

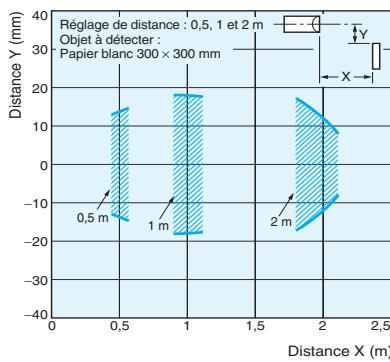

Zone de détection (en mode NORMAL)

Réglage de distance : 0,5, 1 et 2 m Objet à détecter : Papier blanc 300 × 300 mm 0,5 m 1 m 2 m Distance Y (mm) Distance X (m)

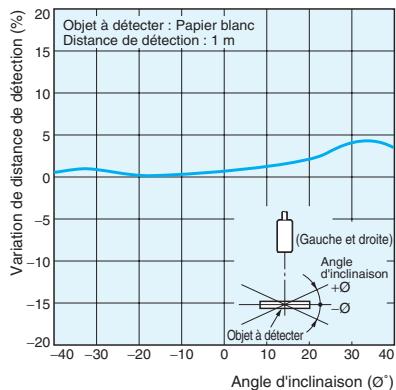

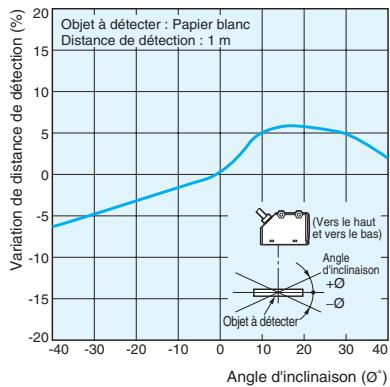

Caractéristiques d'angle de l'objet à détecter (haut et bas)

Zone de détection en mode ZONE

Angle de l'objet à détecter (gauche et droite)

Caractéristiques à courte portée

Nomenclature

Modèles rétroréfléchissants

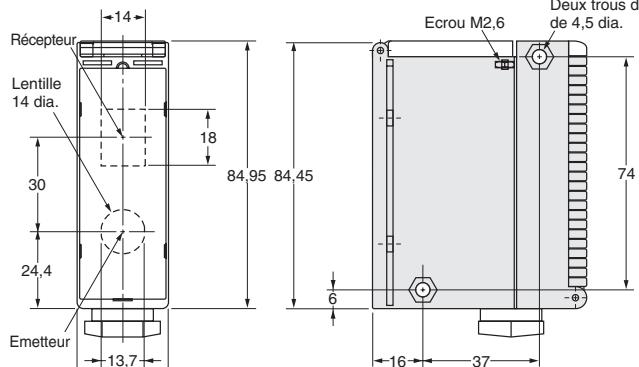

E3G-R13-G (modèle précâblé)

E3G-R17-G (modèle à connecteur)

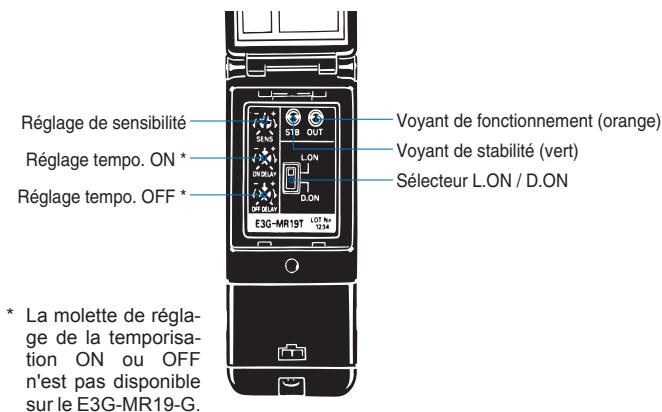

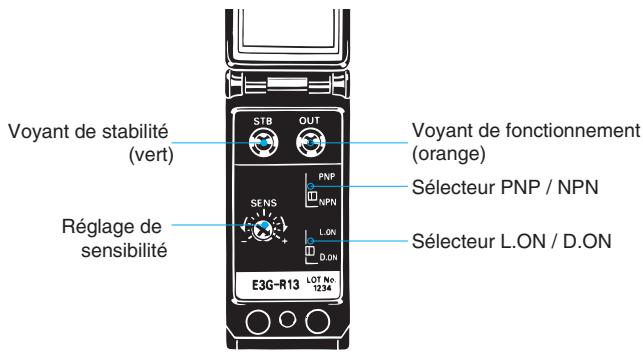

Voyant de stabilité (vert) STB OUT PNP SENS Réglage de sensibilité E3G-R13 LOT No. 1234 Voyant de fonctionnement (orange) Sélecteur PNP / NPN L.ON D.ON Sélecteur L.ON / D.ON

E3G-MR19-G (modèle à bornier)

E3G-MR19T-G (modèle à bornier avec temporisation)

Réglage de sensibilité Réglage tempo. ON * Réglage tempo. OFF * * La molette de réglage de la temporisation ON ou OFF n'est pas disponible sur le E3G-MR19-G. STB OUT L.ON DON E3G-MR19T LOT No 1234 Voyant de fonctionnement (orange) Voyant de stabilité (vert) Sélecteur L.ON / D.ON

Réglage de distance

E3G-L73 (modèle précâblé)

E3G-L77 (modèle à connecteur)

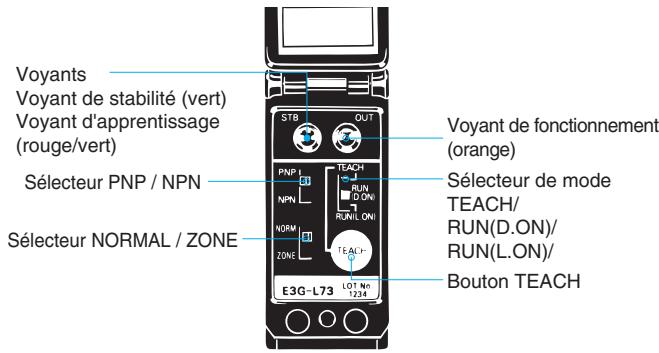

Voyants Voyant de stabilité (vert) Voyant d'apprentissage (rouge/vert) Sélecteur PNP / NPN Sélecteur NORMAL / ZONE ST8 OUT PNP I NPN NORM ZONE TEACH RUN RUN/L ON TEACH+ LOT Nn 1234 Voyant de fonctionnement (orange) Sélecteur de mode TEACH/ RUN(D.ON)/ RUN(L.ON)/ Bouton TEACH E3G-L73

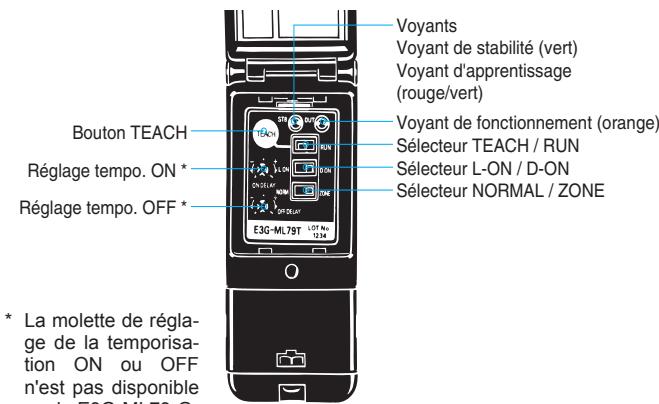

E3G-ML79-G (modèle à bornier)

E3G-ML79T-G (modèle à bornier avec temporisation)

Voyants Voyant de stabilité (vert) Voyant d'apprentissage (rouge/vert) Bouton TEACH Réglage tempo. ON * Réglage tempo. OFF * Voyant de fonctionnement (orange) Sélecteur TEACH / RUN Sélecteur L-ON / D-ON Sélecteur NORMAL / ZONE * La molette de réglage de la temporisation ON ou OFF n'est pas disponible sur le E3G-ML79-C

E3G-L / ML

Etapes de réglage

Procédure	Opération
1	Installez, câblez et mettez le capteur sous tension.
2	Effectuez le réglage de la distance (apprentissage). Reportez-vous à la section « Réglage de la distance (apprentissage) ».
3	Assurez-vous que le sélecteur de mode est sur RUN.

Réglage de la distance (apprentissage)

Sélectionnez la méthode d'apprentissage la plus appropriée en fonction des descriptions suivantes.

Application	Apprentissage sans objet(apprentissage del'arrière-plan).	Etablissement d'un seuilde fonctionnement à michemin entre l'arrière-planet l'objet à détecter.	Détection d'objets brillantsdevant l'arrière-plan.	Réglage de la portéemaximale de détectiondu capteur.
Apprentissage	Apprentissage normal enun seul point	Apprentissage normal endeux points	Apprentissage surune zone	Réglage de distance maximale (en mode normal)
Méthode de réglage	Appuyez sur la toucheTEACHavec l'objet d'arrière-plan.	Appuyez sur la toucheTEACHavec l'objet d'arrière-plan.	Appuyez sur la toucheTEACHavec l'objet d'arrière-plan (convoyeur, etc.).	Appuyez sur la toucheTEACHpendant plus detrois secondes.
Réglage du seuil	Le seuil (a) est réglé sur unplan à 20 % de distance del'arrière-plan.	Le seuil (a) est défini à peuprès à mi-chemin entrel'arrière-plan et l'objet à détecter.	Les seuils (a et b) s'établissent sur la distance de détection à condition que ladifférence entre ces seuilssoit d'environ 10 % de ladistance totale de détection.	Le seuil s'établit de sorteque le voyant de stabilités'allume à environ 2 m si l'objet à détecter est unpapier blanc.
Plage de sortie ON	La sortie est ON entre lecapteur et La.	La sortie est ON entre lecapteur et La.	La sortie est ON entre Laet Lb.	La sortie est ON dès quel'objet à détecter se situeentre le capteur et à unedistance de 2,2 m.

La : Distance équivalente au seuil (a)

Lb : Distance équivalente au seuil (b)

Mode Normal 1. Apprentissage normal en un seul point

1. Apprentissage normal en deux points

Apprentissage de zone en mode Zone

Apprentissage normal en un seul point

Procédure	Opération
1	Réglez le sélecteur de mode sur TEACH.
2	Réglez le sélecteur de mode NORMAL / ZONE sur NORMAL.
3	Appuyez sur la touche TEACH avec l'arrière-plan.Le voyant d'apprentissage rouge s'allume.
4	Réglez le sélecteur de mode sur RUN. (Réglez sur le mode L ON ou D ON).

Remarque : Exécutez un apprentissage normal sur un point avec l'arrière-plan.

Apprentissage normal à deux points

Procédure	Opération
1	Réglez le sélecteur de mode sur TEACH .
2	Réglez le sélecteur de mode NORMAL / ZONE sur NORMAL .
3	Appuyez sur la touche TEACH avec un objet à détecter. • Le voyant d'apprentissage rouge s'allume.

Procédure	Opération
4	Déplacez l'objet à détecter et appuyez sur la touche TEACH avec l'arrière-plan.Si l'apprentissage réussit, le voyant d'apprentissage vert s'allume.Si l'apprentissage ne réussit pas, le voyant d'apprentissage rouge clignote.
5	Lorsqu'un apprentissage est réussi, le réglage est achevé. Réglez le sélecteur de mode sur RUN . (Réglez le sélecteur de mode de fonctionnement pour sur L ON / D ON.) Lorsqu'un apprentissage n'est pas réussi, modifiez la position de fonctionnement et la distance de sélection, puis recommencez le réglage à partir de l'étape « 3 ».

Apprentissage de zone

Procédure	Opération
1	Réglez le sélecteur de mode sur TEACH.
2	Réglez le sélecteur de mode NORMAL / ZONE sur ZONE.
3	Appuyez sur la touche TEACH avec l'arrière-plan.Le voyant d'apprentissage rouge s'allume et le voyant d'apprentissage vert s'allume.
4	Réglez le sélecteur de mode sur RUN. (Réglez sur le mode L ON ou D ON).

Remarque : Exécutez un apprentissage de zone avec l'arrière-plan.

Réglage de distance maximale (en mode normal)

Pour régler la distance maximale du capteur, réglez une distance maximale selon la description de la procédure qui suit.

Procédure	Opération
1	Réglez le sélecteur de mode sur TEACH.
2	Réglez le sélecteur de mode NORMAL / ZONE sur NORMAL.
3	Appuyez sur la touche TEACH pendant au moins 3 secondes.Le voyant d'apprentissage rouge s'allume.Après 3 secondes, le voyant d'apprentissage vert s'allume.
4	Lorsque le voyant d'apprentissage vert s'allume, le réglage est achevé. Réglez le sélecteur de mode sur RUN.(Réglez sur le mode L ON ou D ON).

Précautions

Utilisation correcte

E3G-R / MR

Conception

Alimentation

Une alimentation électrique redressée peut être utilisée avec le E3G-MR19(T)-G.

Câblage

La résistance du câble à la traction durant le fonctionnement ne doit pas dépasser les valeurs indiquées ci-dessous.

Modèle	Résistance à la traction
E3G-R13-GE3G-MR19(T)-G	50 N max.
E3G-R17-G	10 N max.

- Pour le réglage

Affichage

• Les graphiques suivants indiquent l'état de chaque niveau opérationnel.
• Réglez le capteur E3G de sorte qu'il fonctionne dans une plage de fonctionnement stable.

Remarque : le E3G fonctionne de manière plus fiable sans se laisser influencer par les variations de température ou de tension, par la poussière ou des changements de configuration lorsque le niveau opérationnel est réglé sur une plage de fonctionnement stable.

E3G-L / ML

Conception

Alimentation

Une alimentation électrique redressée peut être utilisée avec le E3G-ML79(T)-G.

Câblage

La résistance du câble à la traction durant le fonctionnement ne doit pas dépasser les valeurs indiquées ci-dessous.

Modèle	Résistance à la traction
E3G-L73E3G-ML79(T)-G	50 N max.
E3G-L77	10 N max.

Divers

Erreur d'écriture de l'EEPROM

Si une erreur d'écriture se produit (le voyant de fonctionnement clignote) en raison d'une coupure de courant, d'électricité statique ou d'un bruit dans le mode d'apprentissage, recommencez l'apprentissage.

E3G-M□(T)-G

Câblage

• Un câble d'un diamètre externe de 6 à 8 mm est recommandé.
• Fixez solidement le capot pour assurer à l'appareil son étanchéité et sa protection contre la poussière. Le format du conduit est PG 13.5.
• Ne serrez pas si le câble est pincé par le capot de protection des bornes. Dans ce cas, il est impossible de conserver l'étanchéité de la structure et des pièces.

(Exemple recommandé)

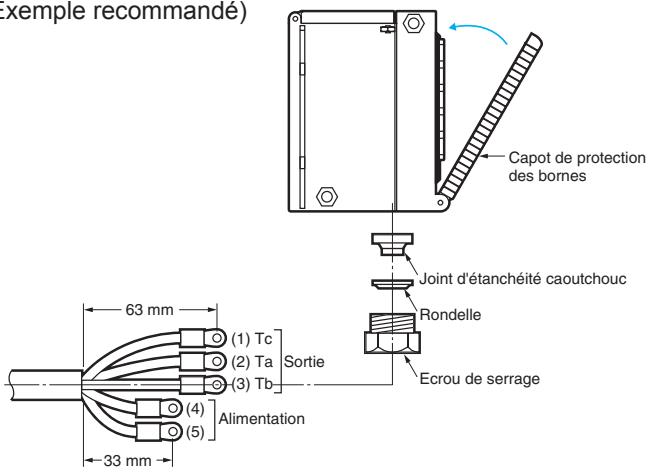

(exemple recommandé) Capot de protection des bornes Joint d'étanchéité caoutchouc Rondelle Ecrou de serrage 63 mm (1) Tc (2) Ta (3) Tb Sortie (4) (5) Alimentation 33 mm

• Changement de sens de sortie du câble, de la traction verticale à la traction latérale


(1) (2) E39-L129-G Capot de protection de bornes Joint d'étanchéité caoutchouc Rondelle Ecrou de serrage (2) (3) Joint d'étanchéité caoutchouc * capot * (4) Remarque : * Fourni avec le modèle E39-L129-G

Procédure	Opération
1	Retirez le capot utilisé.
2	Fixez le capot de protection des bornes E39-L129-G pour assurer une sortie latérale du câble.
3	Retirez l'écrou de serrage, la rondelle et la bague en caoutchouc du E3G. Ces éléments servent à une sortie latérale de câble.
4	Remplacez-les en posant sur le E3G la bague en caoutchouc et le capuchon fournis avec le E39-L129-G.

Tous les modèles E3G

Conception

Contact relais de charge

Si une charge utilisée produit des étincelles lorsqu'elle passe OFF (par ex. un contacteur ou un tube électronique), le côté normalement fermé risque de s'activer avant que le côté normalement ouvert soit désactivé, ou inversement. Si la sortie normalement ouverte et la sortie normalement fermée entrent en fonction simultanément, dotez la charge d'un suppresseur de surtension. (Reportez-vous au Catalogue OMRON « Commutateurs / Relais / Connecteurs (Circuits imprimés) » pour des exemples typiques de suppresseurs de surtension.

Câblage

Connexion / Câblage

Le E3G est doté d'une protection contre les courts-circuits de la charge. Si un court-circuit ou un incident similaire affecte la charge, la sortie est aussitôt coupée. Il faut donc vérifier à nouveau le câblage et rétablir le courant. La protection contre les courts-circuits est alors réinitialisée. La protection contre les courts-circuits est activée dès lors qu'un courant égal ou supérieur à 2 fois le courant normal de la charge circule dans le câblage. Si vous utilisez une charge L, assurez-vous que son courant d'appel est inférieur à 1,2 fois le courant de charge autorisé.

Fixation

• Si des capteurs se font face, assurez-vous que les axes optiques ne se croisent pas. Cela pourrait provoquer des interférences mutuelles.
• Prenez soin d'installer le capteur avec précaution, de sorte que sa plage d'angle directionnel ne soit pas directement exposée à une lumière intense telle que la lumière solaire, une lumière fluorescente ou incandescente.
• Ne frappez pas le capteur photoélectrique avec un marteau ou tout autre outil lors de son installation car il pourrait perdre ses propriétés d'étanchéité.
• Utilisez des vis M4 pour l'installation du capteur.
• Pour une installation en boîtier, serrez au couple de 1,2 Nm au maximum.

Etanchéité à l'eau

Serrez les vis du capot de fonctionnement et du capot de protection du bornier à un couple de 0,3 à 0,5 Nm pour assurer l'étanchéité du capteur.

Capteurs

Modèles rétroréfléchissants

Précâblé

E3G-R13-G

Voyant de fonctionnement (orange)

Sélecteur de mode de fonctionnement

Voyant de stabilité (vert) Réglage de sensibilité M2,6

Réccepteur 1,1 12 R11 47,8 45 Deux trous de fixation de 4,5 dia. R7 22 68,5 14 25 24,4 Emetteur 12 21 43 29 Trous de fixation 2-M4 25

Câble rond à gaine en vinyle à trois conducteurs, 6 diam. (17 x 0,16 diam.) ; longueur standard : 2 m

Modèles à connecteur

E3G-R17-G

Remarque : Toutes les dimensions autres que celles spécifiées ci-dessous sont les mêmes que celles du modèle E3G-R13-G correspondant.

37 43 8 7 10 Connecteur M12 10,5 dia.

Bornier

E3G-MR19-G

E3G-MR19T-G

Voyant de fonctionnement (orange)
Voyant de stabilité (vert)
Sélecteur de mode
de fonctionnement
M2,6

Réglage de sensibilité
Réglage tempo. OFF *
Réglage tempo. ON *

Remarque : * Le réglage de tempo. ON ou OFF
n'est pas disponible avec le modèle E3G-MR19.

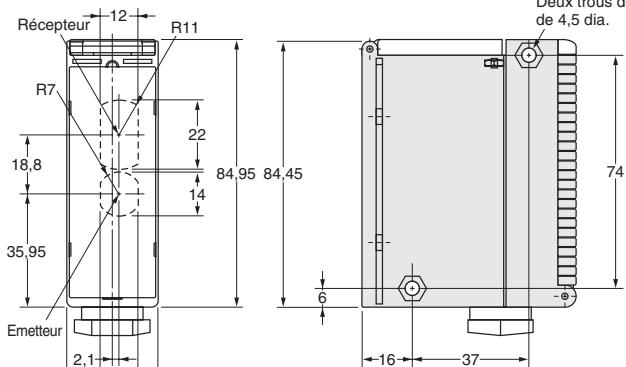

Récepteur 12 R11 R7 18,8 22 14 84,95 84,45 35,95 Emetteur 2,1 6 16 37 74 Béux trois de de 4,5 dia.

Deux trous de fixation

Trous de fixation

2-M4 74 37

Ecrou hexagonal (diagonale : 22)
Câble d'application : 6 à 8 dia.

44 Conduit PG 13,5

Réglage de distance

Pré-câblé

E3G-L73

Voyant de fonctionnement (orange)
Bouton TEACH
Voyants
Voyant de stabilité (vert)
Voyant d'apprentissage (rouge / vert)

Sélecteur de mode de fonctionnement
[Non-Text]

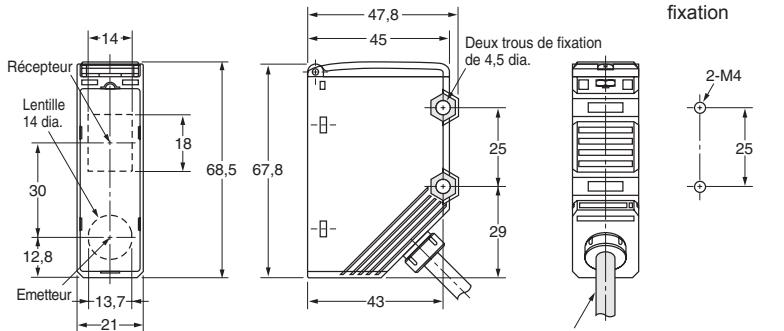

Récepteur Lentille 14 dia. 30 12,8 Emetteur 13,7 21 14 18 68,5 67,8 47,8 45 Deux trous de fixation de 4,5 dia. fixation 2-M4 25 29 43 25

Câble rond à gaine en vinyle à
trois conducteurs, 6 dia. (17 x 0,16 de diamètre) ;
longueur standard : 2 m

Modèle à connecteur

E3G-L77

Remarque : Les chiffres et dimensions non indiqués sont les mêmes que ceux du modèle E3G-L73-G illustré à gauche.

37 43 8 7 10 Connecteur M12 10,5 dia.

Bornier

E3G-ML79-G

E3G-ML79T-G

Voyant de fonctionnement (orange)
Voyants
Voyant de stabilité
(vert)
Voyant d'apprentissage
(rouge / vert)
de fonctionnement M2,6

Sélecteur de mode

Bouton TEACH
Réglage tempo. OFF *
Réglage tempo. ON *
E3G-ML79-G n'est pas équipé d'un réglage du délai ON et délai OFF.
Trous de fixation

Récepteur Lentille 14 dia. 30 24,4 Emetteur 13,7 18 84,95 84,45 Ecrou M2,6 Deux trous de de 4,5 dia. 74 6 16 37

2-M4 74 37

Ecrou hexagonal (diagonale : 22)

68 44 Conduit PG 13,5

Accessoires (à commander séparément)

Capot de protection des bornes pour une sortie latérale de câble E39-L129-G

19 81,5 M2,6 29 22

Remarque : 1. Le capot est fourni avec une bague de caoutchouc et un capuchon afin d'empêcher une sortie verticale du câble.

Capot de protection des bornes pour une sortie latérale de câble (exemple du modèle E3G-MR19-G)

M2,6 61,8 90,3 81 44 Capot (joindre à E39-L129-G) (Conduit) Ecrou hexagonal (Diagonale : 22) Câble à utiliser : 6 à 8 dia.

Réflecteurs et supports de fixation

H-3

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
