Type de produit	Capteur de proximité à fibre optique
Marque	OMRON
Modèle	E32-C200 (série)
Taille de filetage	M4, M3 ou M6 selon version
Distance de détection (barrière)	400 mm (jusqu'à 3000 mm avec lentille optionnelle E39-F1)
Distance de détection (réflexion diffuse)	150 mm (sur papier blanc)
Objet standard minimum	1,0 mm Ø (barrière) / 200 x 200 mm (réflexion diffuse)
Source lumineuse (amplificateur)	LED rouge (680 nm)
Tension d'alimentation (amplificateur)	12 à 24 Vcc ±10 %
Sortie de contrôle (amplificateur)	Collecteur ouvert NPN/PNP, sélecteur Light-ON/Dark-ON
Temps de réponse	200 μs max. (fermeture et ouverture)
Température de fonctionnement (tête)	-40 °C à 70 °C (sans givrage ni condensation)
Température de fonctionnement (amplificateur)	-25 °C à +55 °C (1 à 3 amplis)
Indice de protection (tête)	IP67 (IEC 60529)
Indice de protection (amplificateur)	IP66 (avec capot de protection)
Matériau du boîtier (amplificateur)	PBT (polybutylène téréphthalate)
Matériau du capot (amplificateur)	Polyéthersulfone (PES)
Matériau du revêtement de la fibre	Polyéthylène noir
Rayon de courbure admissible	25 mm min.
Méthode de connexion (amplificateur)	Précâblé (2 m) ou connecteur M8
Fonction de temporisation	Temporisation à l'ouverture : 40 ms fixe
Accessoires fournis	Non fournis (à commander séparément : supports E39-L148, plaque terminale PFP-M)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Réparabilité	Pièces détachées disponibles : amplificateurs E3X-NA□V, lentilles E39-F1, supports

FOIRE AUX QUESTIONS - E32-C200 OMRON

Quelle est la distance de détection maximale du capteur E32-C200 ?

La distance dépend du modèle : en version barrière, jusqu'à 400 mm (ou 3000 mm avec lentille optionnelle E39-F1) ; en version réflexion diffuse, 150 mm sur papier blanc.

Comment installer le capteur E32-C200 ?

Fixez la tête de capteur sur un support adapté (ex. E39-L148) en respectant le rayon de courbure minimum de 25 mm pour la fibre. Connectez l'amplificateur E3X-NA□V à l'alimentation 12-24 Vcc et réglez le sélecteur Light-ON/Dark-ON selon votre besoin.

Puis-je utiliser ce capteur en extérieur ou en milieu humide ?

La tête de capteur possède un indice de protection IP67 et peut être utilisée en extérieur. L'amplificateur est IP66 avec le capot de protection en place. Évitez toute immersion prolongée.

Quel est le temps de réponse du capteur ?

Le temps de réponse est de 200 μs max. pour la fermeture et l'ouverture. Si 8 amplificateurs ou plus sont montés côte à côte, le temps de réaction peut atteindre 350 μs.

Comment régler la sensibilité du capteur E32-C200 ?

L'amplificateur E3X-NA□V dispose d'un réglage manuel simple. Utilisez le potentiomètre pour ajuster le seuil de détection. Le sélecteur permet de choisir entre mode Light-ON (détection sur présence de lumière) et Dark-ON (détection sur absence de lumière).

Quelle est la température de fonctionnement maximale ?

La tête de capteur fonctionne de -40 °C à +70 °C. L'amplificateur supporte de -25 °C à +55 °C pour 1 à 3 amplificateurs, avec une réduction pour des groupes plus importants.

Quels accessoires sont disponibles pour ce capteur ?

Vous pouvez commander séparément des supports de montage (E39-L148), une plaque terminale (PFP-M), des lentilles additionnelles (E39-F1) et différents types d'amplificateurs (E3X-NA□V) avec sortie NPN ou PNP.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer la tête et l'amplificateur. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les matériaux.

Le capteur est-il compatible avec des fibres optiques d'autres marques ?

La série E32-C200 est conçue pour être utilisée avec les amplificateurs OMRON E3X-NA□V. L'utilisation avec d'autres marques n'est pas garantie et pourrait affecter les performances.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire prévu.

MODE D'EMPLOI E32-C200 OMRON

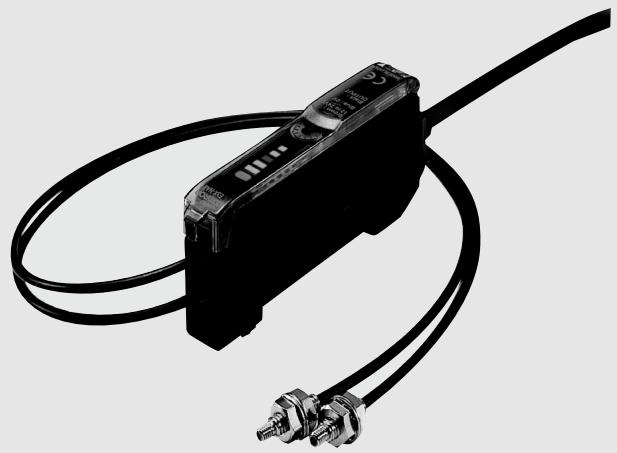

E32-C200 + E3X-NA□V

Tailles ultra miniatures M3, M4 ou M6 pour conditions de montage difficiles - Modèles barrière et à réflexion diffuse - Connexion Plug-and-Play pour une installation et une configuration rapides - Amplificateur à haute protection avec réglage manuel simple

Distance de détention

Lumière rouge

Taille	Forme	Type	Distance de détction (mm) *1 (Parenthèses : avec lentille E39-F1)				Objet standard (Dimensions minimales de l'objet à dé- tector 2) (Parenthèses : Obj et opaque)	Référence	Rayon de courbure admissible
M4	Vis M4	Barrage	400 (3 000)				1,0 mm Ø (0,03 mm Ø)	E32-TC200	25 mm
M3	Vis M3		360				1,0 mm Ø (0,03 mm Ø)	E32-TC200A	25 mm
M6	Vis M6	Réflexion diffuse	150				200 x 200 (0,01 mm Ø)	E32-DC200	25 mm

1. Distance de détection basée sur du papier blanc. 2. Indique les valeurs pour le mode standard.

Valeurs nominales/performances

		E32-☐200
Température ambiente	Fonction-nement	-40 °C à 70 °C (sans givrage ou condensation)
	Stockage
Rayon de courbure admissible		25 mm mini.
Matériau de revêtement de la fibre		Polyéthylène noir
Structure protectrice		IEC 60529 IP67

Dimensions (mm)

Barrage E32-TC200

E32-TC200A

Réflexion diffuse E32-DC200

Informations pour la commande

Amplificateurs Précâble Accessoires (à commander séparément)

Forme	Sortie de contrôle	Référence
		Sortie NPN	Sortie PNP
	Sortie ON/OFF	E3X-NA11V	E3X-NA41V

Supports de montage

Forme	Amplificateurs utilisables	Référence	Quantité
	E3X-NA□V	E39-L148	1

Forme	Sortie de contrôle	Référence
		Sortie NPN	Sortie PNP
	Sortie ON/OFF	E3X-NA14V	E3X-NA44V

Plaque terminale

Forme	Référence	Quantité
	PFP-M	1

Amplificateurs

Référencce		Pré-câblé	Connecteur
		E3X-NA11V	E3X-NA14V
		E3X-NA41V	E3X-NA44V
Source lumineuse(longueur d'onde)		LED rouge (680 nm)
Tension d'alimentation		12 à 24 Vc.c. ±10 %, ondulation (c-c): 10 % max.
Sortie de contrôle		Courant de charge 50 mA (tension résiduelle de 1 V maxi. chacun). Sortie collecteur ouvert(dépend du format de sortie NPN/PNP). Sélecteur Light-ON/Dark-ON.
Temps de réponse		200 μs max. pour la fermeture et l'ouverture respectivement*1
Fonction de temporisation		Temporisation à l'ouverture: 40 ms (fixe)
Température ambiente		Fonctionnement: Groupes de 1 à 3 amplificateurs: -25 à +55 °C,Groupes de 4 à 11 amplificateurs: -25 à +50 °C,Groupes de 12 à 16 amplificateurs: -25 à +45 °CStockage: -30 à +70 °C (sans givrage ou condensation)
Résistance aux vibrations		10 à 55 Hz avec une double amplitude de 1,5 mm pendant 2 heures chacun, dans les directions X, Y et Z
Résistance aux chocs		Destruction: 500 m/s² 3 fois, dans chacune des directions X, Y et Z
Structure protectrice		IEC 60529 IP66 (le capot de protection étant en place)
Méthode de connexion		Modèles pré-câblés (longueur standard: 2 m)	Connecteur M8
Matériau	Boîtier	PBT (polybutylène téréphthalate)
	Capot	Polyéthersulfone (PES)

Si 8 unités au moins sont installées côte à côte, le temps de réaction est de 350 s maximum.

Cat. No. E35E-FR-01

Le produit étant sans cette amélioration, ces caractéristiques peuvent être modifiées sans préavis.
