MODE D'EMPLOI E32 OMRON
Capteurs à fibre optique

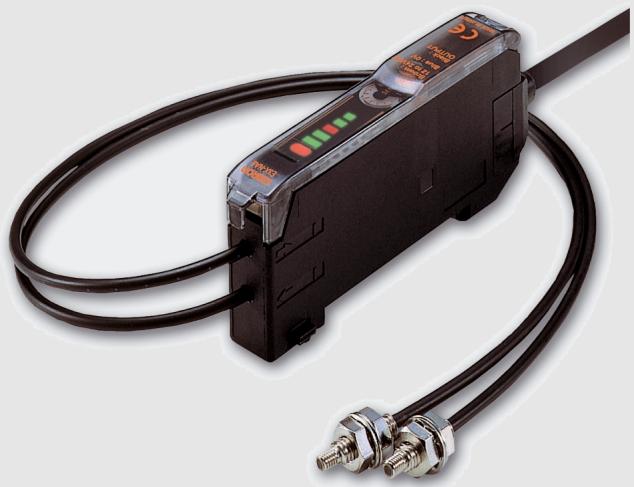

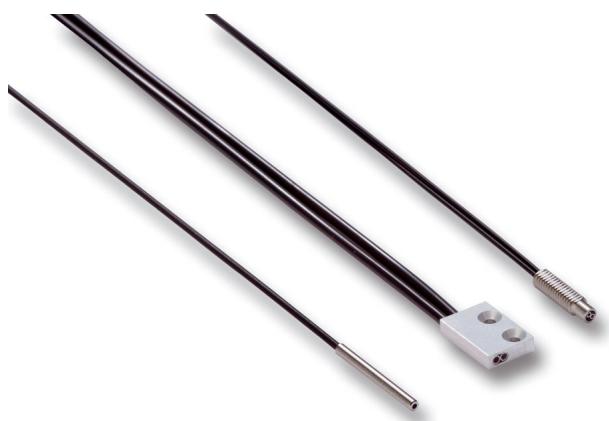

E32/E3X
- Large gamme de têtes de détection à fibres optiques
- Conception optimisée pour une longue durée de vie
- Fabrication de haute qualité pour une grande précision d'application
- Conception de l'amplificateur et de la fibre pour une installation et une configuration faciles

La garantie de non défaillance des capteurs durant la production et d'une exigence d'entretien minimal améliore la productivité et réduit les coûts de maintenance.
- Modèles avec protection améliorée et résistance éprouvée aux environnements difficiles
- Résistance éprouvée aux produits chimiques agressifs, aux environnements de températures extrêmes, au fonctionnement à basse pression (sous vide) et aux sollicitations mécaniques
2. Prévention de la rupture de fibre
- Conditionnement sans câble saillant (par ex., forme carrée, modèles à vue latérale)
- Fibres très flexibles avec rayon de courbure de 1 mm pour un ajustement serré
- Fibres pour applications robotiques testées sur plus d'un million de cycles de courbure

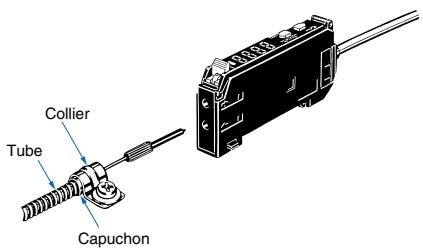

- Tubes de protection en métal ou plastique
3. Stabilité opérationnelle
- Contrôle d'intensité de la LED pour prévenir les effets du vieillissement

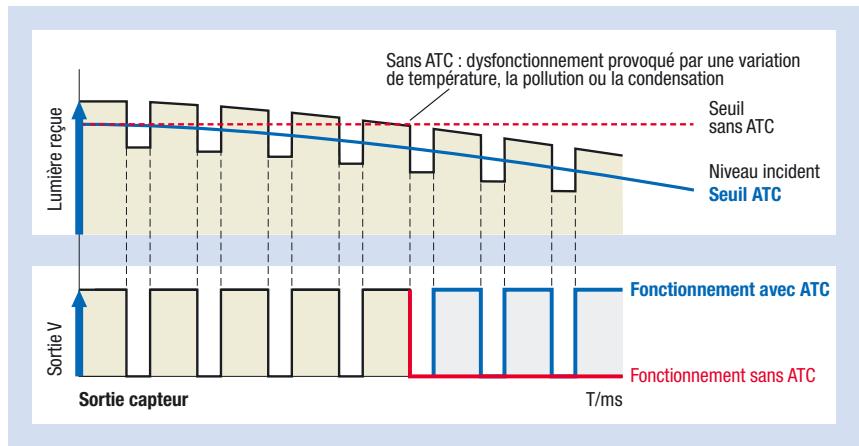

- Contrôle de seuil automatique pour une compensation améliorée des baisses éventuelles de la puissance de détection dues à l'accumulation d'impuretés sur les lentilles

Facilité de montage et de réglage
Le montage des fibres requérant un temps minimum, la productivité est améliorée pour les constructeurs de machines et la configuration aisée des amplificateurs simplifie les changements de production pour les utilisateurs.

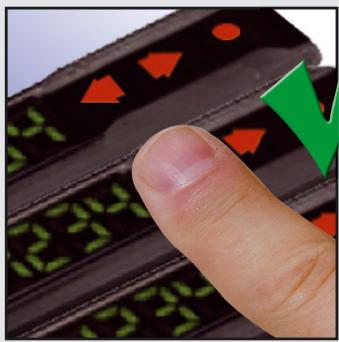

1. Amplificateurs et régulateurs manuels à apprentissage facile
- Réglage manuel aisé avec potentiomètre

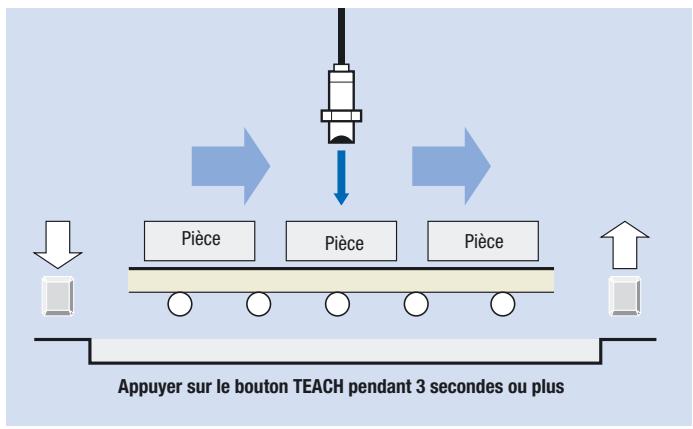

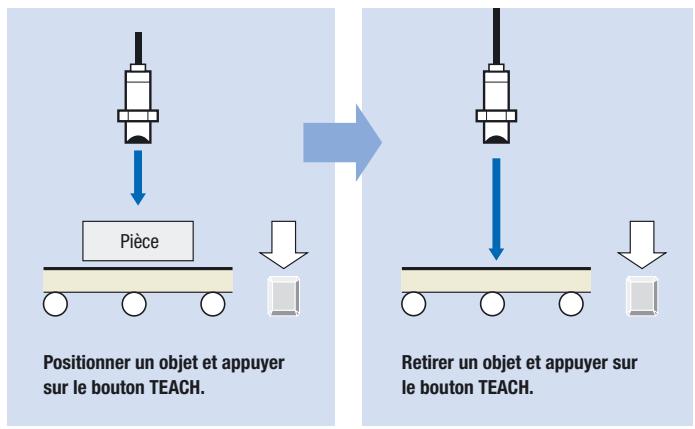

- Bouton d'auto-apprentissage pour l'apprentissage dynamique ou deux points objet
2. Large éventail de fibres faciles à monter
- Fibres fixées sur une vis unique à dos hexagonal
- Formes carrées pour un montage facile en surface
- Vue latérale pour un alignement simple
- Boîtiers optimisés pour les applications (par ex., en forme de fourche pour la détection d'étiquette et de feuilles d'aluminium, en forme de tube pour la détection de niveau de liquide, etc.)

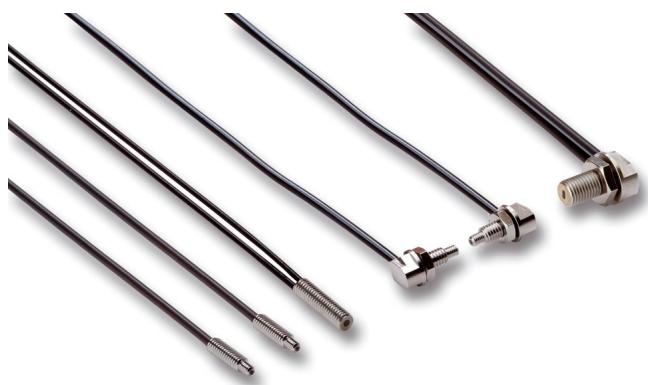

Haute précision au format le plus compact
Dotés de systèmes d'inspection prenant en charge l'alignement des fibres et des lentilles, les processus de fabrication haute précision d'OMRON obtiennent des variations minimales de tolérance sur tous les modèles standard et autorisent la détection des objets les plus petits ainsi que les différences de hauteur de moins de 100 µm.
- Haute précision de l'axe du faisceau pour les modèles à vue latérale par la courbure précise de la fibre ou le traitement en surface du miroir d'angle
- Précision d'évaluation sur les modèles coaxiaux via la répartition égale de fibres
- Réglage de distance fin grâce à l'alignement précis des lentilles et des faisceaux

Têtes de capteurs à fibres cylindriques standard
Les têtes de détection à fibres optiques cylindriques standard permettent une détection d'objet fiable, une installation facile et une longue durée de vie pour les applications générales.
- Fibres haute flexion et sortie de câble à 90° pour la prévention de rupture de câble
- Modèles avec arrière hexagonal pour un montage un écrou simplifié
- Tailles M3 à M6
Références

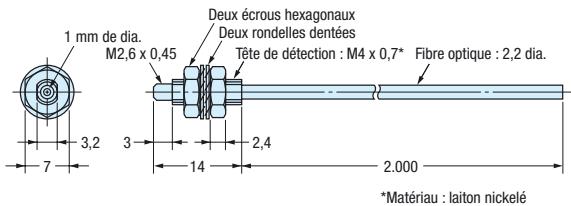

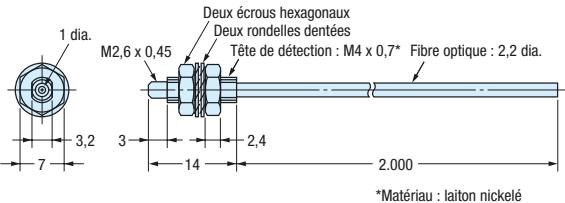

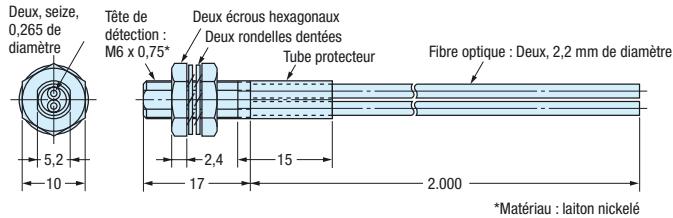

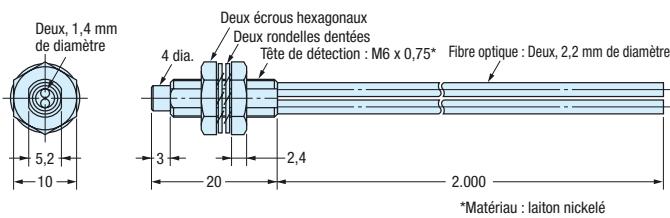

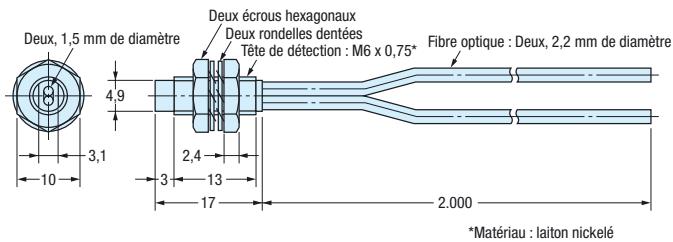

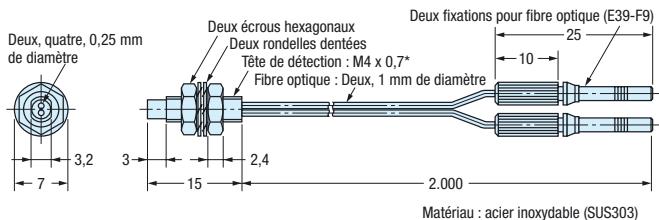

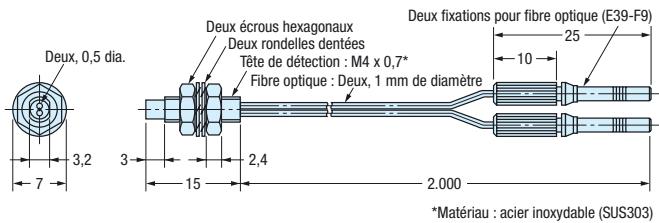

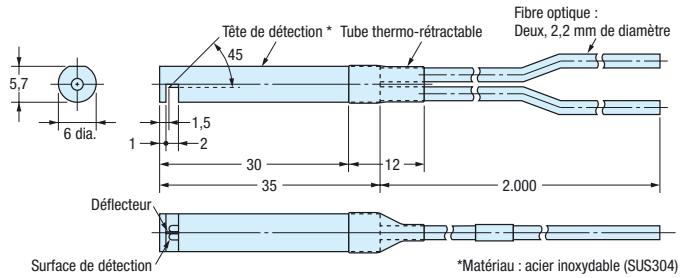

| Type de capteur | Taille | Portée (en mm) *1 | Référence | ||||
| Standard | High-flex (haute flexion) | Standard | High-flex (haute flexion) | ||||
![]() | M4 | 760 | 530 | E32-TC200 2M | E32-ET11R 2M | ||
| M3 | 220 | 130 | E32-TC200E 2M | E32-ET21R 2M | |||
![]() | M4 | - | 530 | - | E32-T11N 2M | ||
![]() | M6 | 250 *2 | - | E32-R21 | - | ||
![]() | M6 | 300 | 170 | E32-DC200 2M | E32-ED11R 2M | ||
| M4 | 80 | 30 | E32-D211 2M | E32-D211R 2M | |||
| M3 | 80 | 30 | E32-DC200E 2M | E32-ED21R 2M | |||
![]() | M6 | - | 170 | - | E32-D11N 2M | ||
![]() | 6 mm de diamètre | 110 | 45 | E32-D14L 2M | E32-D14LR 2M | ||
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
*2 Mesurée avec E39-R3
Caractéristiques
| Élément | Standard | High-flex (haute flexion) | ||||||||
| E32-_C200 | E32-D14L | E32-_C200E | E32-D211 | E32-R21 | E32-E_R | E32-D14LR | E32-D211R | E32-_11N | ||
| Rayon de courbure admissible | R25 | R10 | R1 | |||||||
| Découpage libre | Oui | |||||||||
| Matériau | Tête | Laiton nickelé | Acier inoxydable | Laiton nickelé | Acier inoxydable | Plastique (ABS) | Laiton nickelé | Acier inoxydable | Laiton nickelé | |
| Fibre | PMMA | |||||||||
| Gaine | Revêtement en polyéthylène | Revêtement en PVC | ||||||||
| Classe de protection | IEC 60529 IP67 | |||||||||

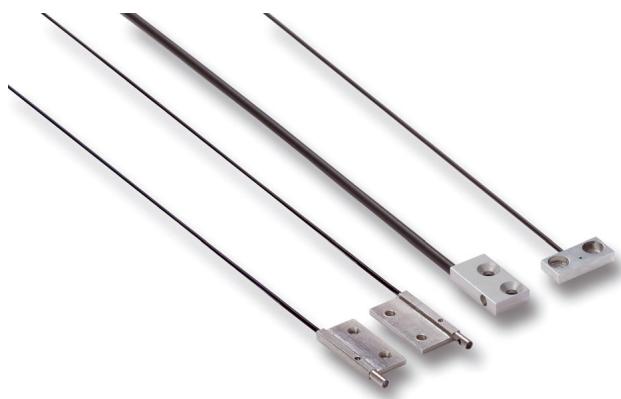

Têtes de capteurs à fibres de forme carrée
Les têtes de fibres dans des boîtiers de forme carrée permettent une installation simple et rapide sur les surfaces plates.
- Modèles avec direction de détection dans les axes X, Y ou Z
- Boîtiers de 3 ou 4 mm d'épaisseur pour une hauteur de montage faible
• Fibres standard ou haute flexion
Références
| Type de capteur | Taille (en mm) | Portée (en mm) *1 | Référence | ||||
| Standard | High-flex (haute flexion) | Standard | High-flex (haute flexion) | ||||

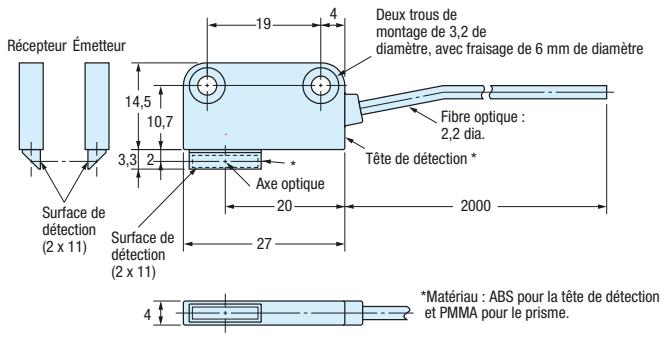

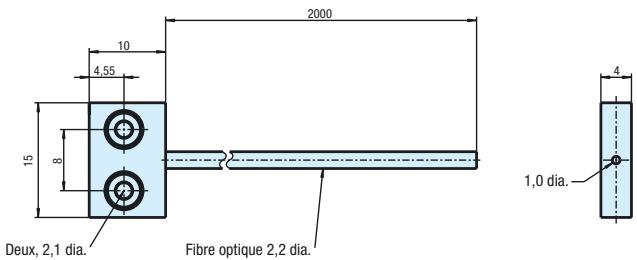

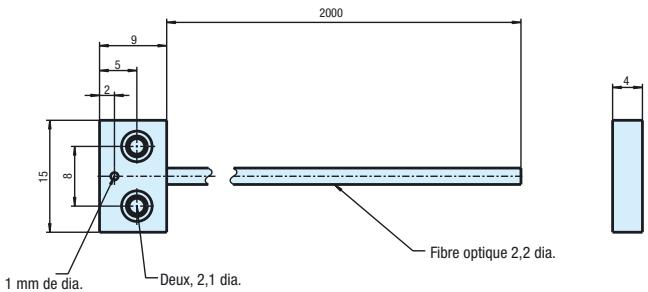

![]() | 15x18x3/15x10x4 | 760 | 560 | E32-T15X 2M | E32-ETS10R 2M | ||
![]() | 15x18x3 | 460 | 210 | E32-T15Y 2M | E32-T15YR 2M | ||
![]() | 15x18x3/15x9x4 | 460 | 480 | E32-T15Z 2M | E32-ETS14R 2M | ||

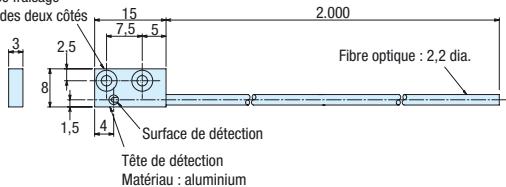

![]() | 15x10x3 | 300 | 170 | E32-D15X 2M | E32-D15XR 2M | ||
![]() | 15x10x3 | 100 | 40 | E32-D15Y 2M | E32-D15YR 2M | ||
![]() | 15x10x3/13x6x2,3 | 100 | 60 | E32-D15Z 2M | E32-EDS24R 2M | ||

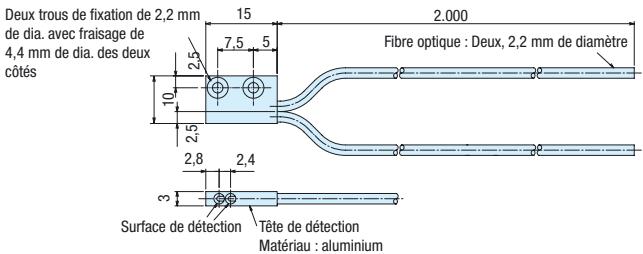

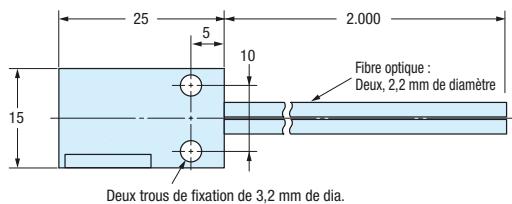

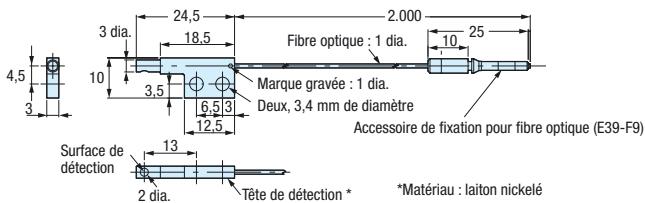

![]() | 24,5x10x3 | 890 | — | E32-A03-1 2M | — | ||

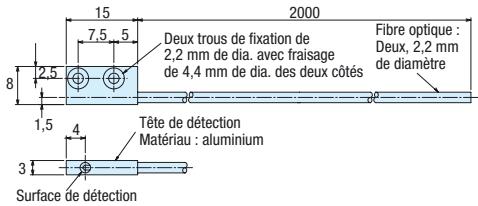

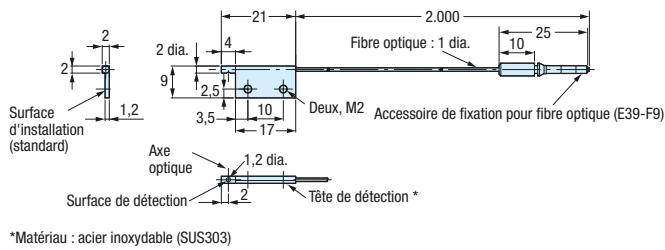

| 20,5x2x2 | 340 | — | E32-A04-1 2M | — | |||
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
Caractéristiques
| Élément | Standard | High-flex (haute flexion) | |||
| E32-_15 | E32-A | E32-E | E32-_15_R | ||
| Rayon de courbure admissible | R25 | R10 | R1 | ||
| Découpage libre | Oui | ||||
| Matériau | Tête | Aluminium | Laiton nickelé | Aluminium | |
| Fibre | PMMA | ||||
| Gaine | Revêtement en polyéthylène | Revêtement en PVC | |||
| Classe de protection | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529 IP67 | ||

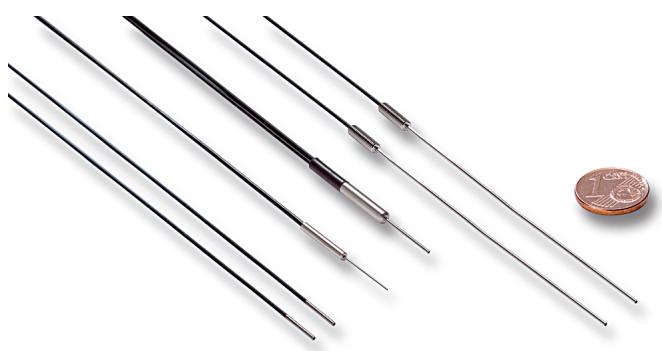

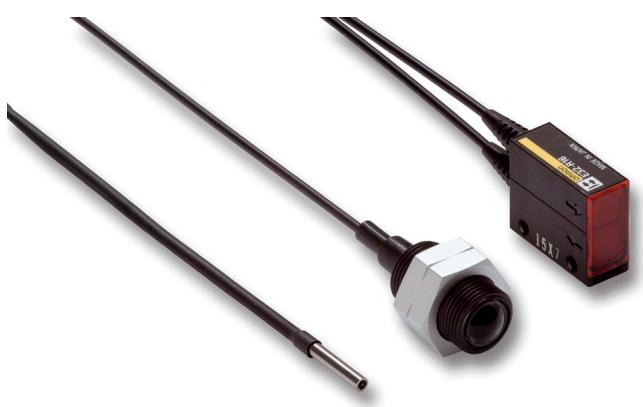

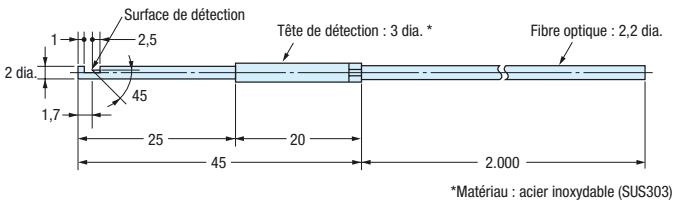

Têtes de capteurs à fibres miniatures
Les têtes de capteurs à fibres miniatures permettent une précision élevée dans de petits espaces et la détection fiable d'objets minuscules.
• Tailles de 500 µm à 3 mm de diamètre
- Modèles à vue latérale avec alignement d'axe de précision pour la meilleure précision
- Manchons pliables pour le positionnement de précision

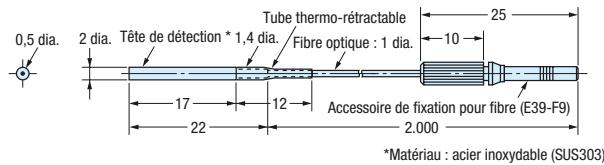

Références

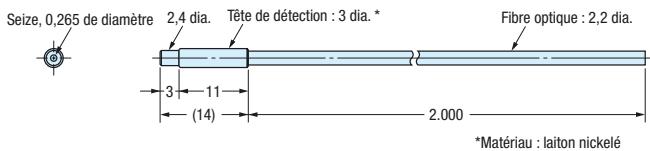

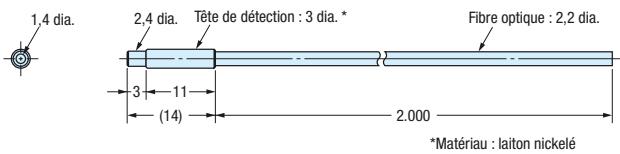

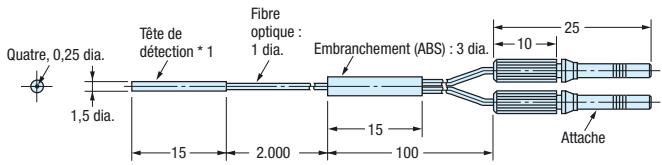

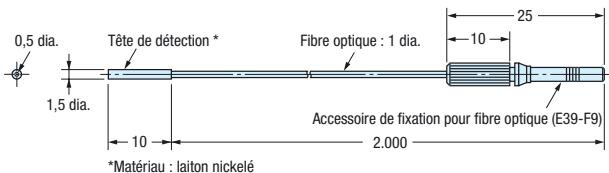

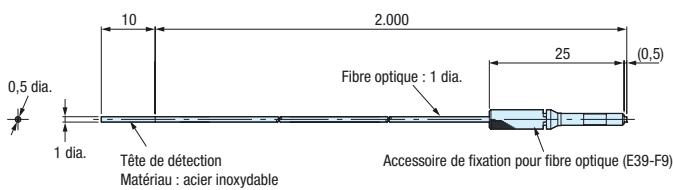

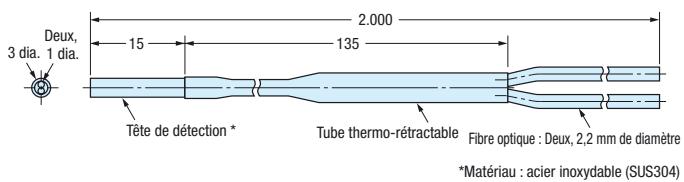

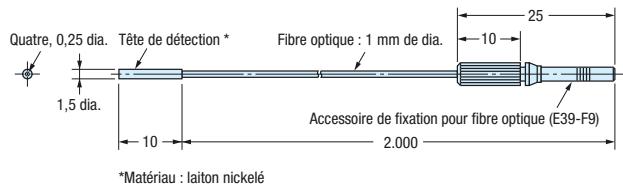

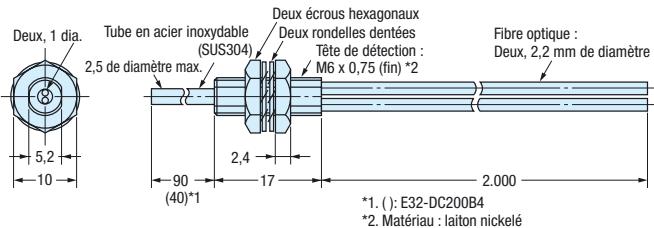

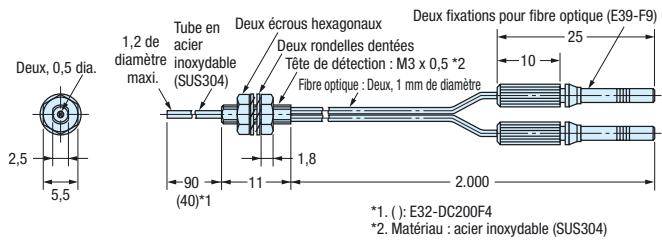

| Type de capteur | Taille | Portée (en mm)*1 | Référence | ||
| Standard | High-flex (haute flexion) | Standard | High-flex (haute flexion) | ||
| 3 mm de diamètre | 750 | 530 | E32-T12 2M | E32-T12R 2M | |
| 2 mm de diamètre | 220 | 130 | E32-T22 2M | E32-T22R 2M | |
| 1,5 mm de diamètre | 220 | 130 | E32-T222 2M | E32-T222R 2M | |
| 1 mm de diamètre | - | 130 | - | E32-T223R 2M | |
| 3 mm de diamètre | 460 | 210 | E32-T14L 2M | E32-T14LR 2M | |
| 2 mm de diamètre | 340 | - | E32-A04 2M | - | |
| 1 mm de diamètre | 130 | 50 | E32-T24 | E32-T24R 2M | |
| *2 | 1,2 mm de diamètre | 750 | 530 | E32-TC200B | E32-TC200BR |
| 0,9 mm de diamètre | 220 | 130 | E32-TC200F | E32-TC200FR | |
| 3 mm de diamètre | 80 | 30 | E32-D22 2M | E32-D22R 2M | |
| 2 mm de diamètre | 75 | 40 | E32-D32 2M | E32-D32R 2M | |
| 1,5 mm de diamètre | - | 30 | - | E32-D22B 2M | |
| 2 mm de diamètre | 30 | 15 | E32-D24 | E32-D24R 2M | |
| *2 | 2,5 mm de diamètre | 300 | 170 | E32-DC200B 2M *3 | E32-DC200BR *3 |
| 1,2 mm de diamètre | 80 | 30 | E32-DC200F | E32-DC200FR | |
| 0,8 mm de diamètre | - | 16 | - | E32-D33 2M | |
| 0,5 mm de diamètre | - | 3 | - | E32-D331 2M | |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
*2 Des modèles avec manchon de 40 mm au lieu d'un manchon de 90 mm sont disponibles en ajoutant '4' à la fin de la référence ; E32-TC200B4, par exemple
*3 Le manchon ne peut pas être plié
Caractéristiques
| Élément | Standard | High-flex (haute flexion) | ||||||||||
| E32-DC200BE32-T12E32-TC200B | E32-T14L | E32-D32 | E32-D22E32-T222E32-TC200F | E32-D24E32-DC200FE32-T22E32-T24 | E32-A04 | E32-D32RE32-D33E32-D331 | E32-D22B | E32-DC200BRE32-T12RE32-TC200BR | E32-D22RE32-T222RE32-TC200FR | E32-D24RE32-DC200FRE32-T14LRE32-T22RE32-T223RE32-T24R | ||
| Rayon de courbure admissible | R25 | R10 | R4 | R1 | ||||||||
| Découpage libre | Oui | |||||||||||
| Matériau | Tête | Laiton nickelé | Acier inoxydable | Laiton nickelé | Acier inoxydable | Laiton nickelé | Acier inoxydable | |||||
| Fibre | PMMA | |||||||||||
| Gaine | Revêtement en polyéthylène | PVC et polyéthylène | Revêtement en polyéthylène | PVC et polyéthylène | Revêtement en PVC | Revêtement en polyéthylène | ||||||
| Classe de protection | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529 IP67 | |||||||||

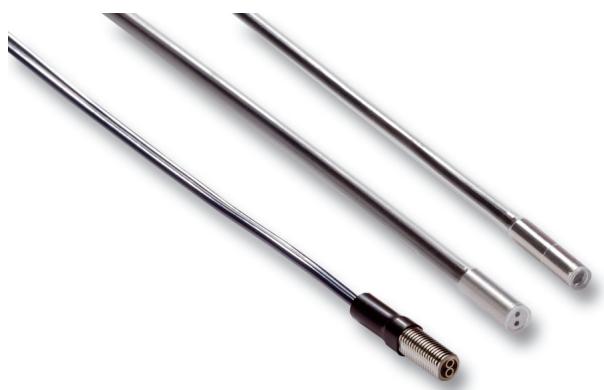

Têtes de capteurs à fibres longues distances
Avec des lentilles focales intégrées, les têtes de fibre longue distance permettent une stabilité de fonctionnement améliorée dans les environnements poussiéreux ou les applications longue distance
- Portée de détection jusqu'à 20 m
- Lentille focale intégrée
• Tailles de 2 mm de diamètre à M14
Références
| Type de capteur | Taille | Portée (en mm)*1 | Référence |

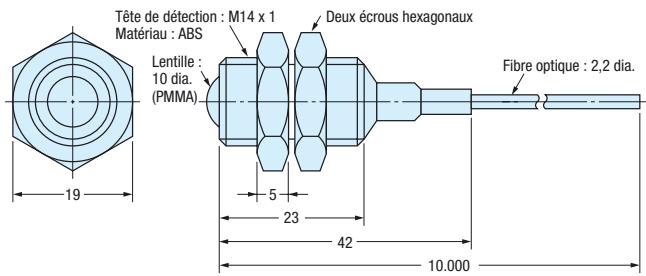

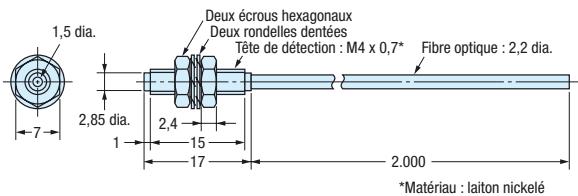

![]() | M14 | 20000 | E32-T17L |
![]() | 25,2x10,5x8 mm | 3400 | E32-T14 |
![]() | M4 | 1330 | E32-T11L 2M |

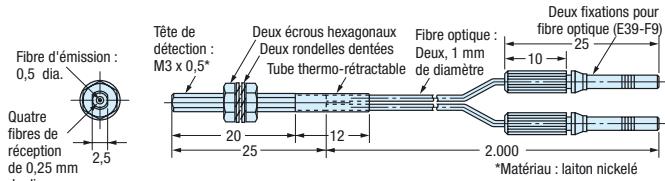

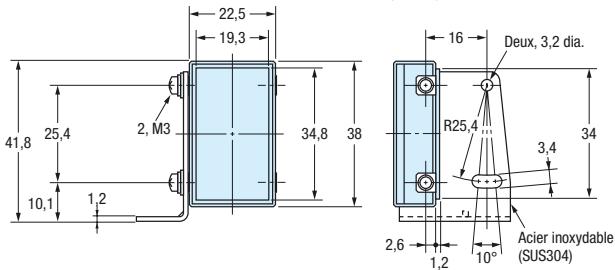

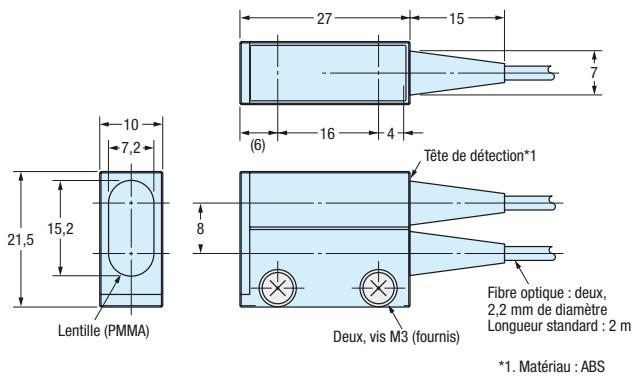

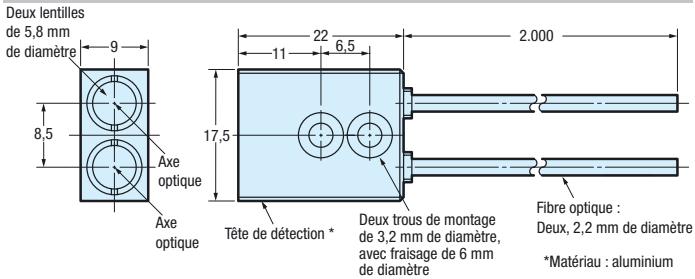

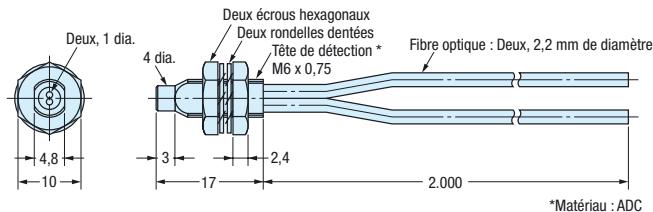

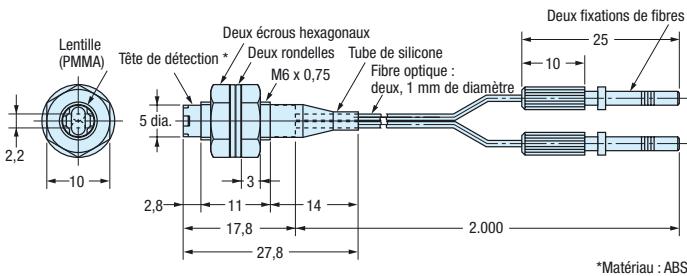

| M3 | 680 | E32-TC200A 2M | |
![]() | 3 mm de diamètre | 1330 | E32-T12L 2M |
| 2 mm de diamètre | 440 | E32-T22L 2M | |
![]() | 21,5x27x10 mm | 1500 *2 | E32-R16 2M |
![]() | 22x17,5x9 mm | 700 | E32-D16 2M |
![]() | M6 | 400 | E32-D11L 2M |
| M4 | 130 | E32-D21L 2M | |
![]() | 3 mm de diamètre | 230 | E32-D12 2M |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
^2 Mesurée avec E39-R1
Caractéristiques
| Élément | Barrage | Rétro-réfléchissant | Réflexion directe | |||||||
| E32-T17L/E32-T14 | E32-T11L/E32-T12L | E32-TC200A | E32-T22L | E32-R16 | E32-D16 | E32-D11L | E32-D21L | E32-D12 | ||
| Rayon de courbure admissible | R25 | R10 | R25 | R4 | R25 | R10 | R25 | |||
| Découpage libre | Oui | |||||||||
| Matériau | Tête | ABS | Laiton nickelé | Acier inoxydable | ABS | Aluminium | Laiton nickelé | Acier inoxydable | ||
| Fibre | PMMA | |||||||||
| Gaine | Revêtement en polyéthylène | Revêtement en PVC | Revêtement en polyéthylène | |||||||
| Classe de protection | IEC 60529 IP67 | IEC 60529, IP40 | IEC 60529 IP67 | |||||||

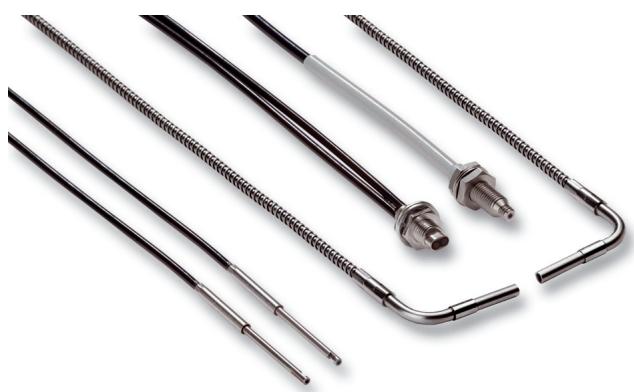

Têtes de capteurs à fibres résistantes aux produits chimiques
Les fibres résistantes aux produits chimiques permettent une longue durée de vie des capteurs dans des zones nécessitant des nettoyages fréquents ou avec utilisation de produits chimiques et températures élevées.
- Capot en fluoroplastique pour la meilleure résistance aux produits chimiques
• Résistance à la chaleur jusqu'à 200 °C
Références

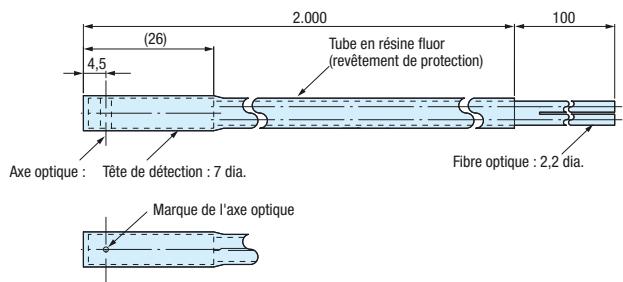

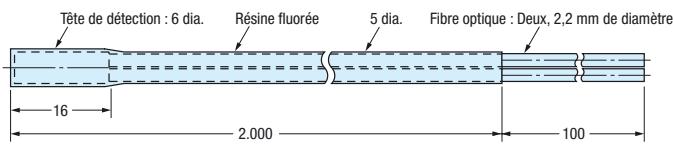

| Type de capteur | Taille | Portée (en mm)*1 | Principales caractéristiques | Référence |
![]() | M4 | 680 | Revêtement en résine fluorée | E32-T11U 2M |
![]() | 5 mm de diamètre | 3.000 | Capot en résine fluorée | E32-T12F |
![]() | 5 mm de diamètre | 1.400 | Capot en résine fluorée | E32-T14F 2M |
![]() | M6 | 170 | Revêtement en résine fluorée | E32-D11U 2M |
![]() | 6 mm de diamètre | 95 | Capot en résine fluorée | E32-D12F |
![]() | 6 mm de diamètre | 40 | Capot en résine fluorée | E32-D14F 2M |

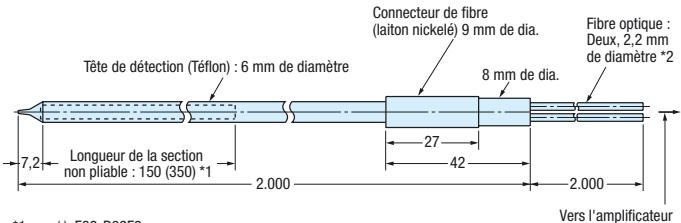

![]() | 6 mm de diamètre | 700 | Capot en résine fluoréeRésistant à la chaleur jusqu'à 200 °C | E32-T81F-S 2M |
![]() | 5 mm de diamètre | 3.000 | Capot en résine fluoréeRésistant à la chaleur jusqu'à 150 °C | E32-T51F 2M |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
Caractéristiques
| Élément | Revêtement en résine fluorée | Capot complet en résine fluorée | Capot complet en résine fluorée et résistance à la chaleur | |||
| E32-T11U | E32-D11U | E32-_12F/E32-_14F | E32-T51F | E32-T81F-S | ||
| Rayon de courbure admissible (en mm) | 1 | 4 | 40 | 10 | ||
| Découpage libre | Oui | Non | ||||
| Matériau | Tête | Laiton nickelé | Résine fluorée | |||
| Fibre | PMMA | Verre | ||||
| Gaine | Revêtement en résine fluorée | Capot en résine fluorée | ||||
| Classe de protection | IEC60529 IP67 | |||||

Têtes de capteurs à fibres résistantes à la chaleur
La large gamme de fibres résistantes à la chaleur permet une longue durée de vie des capteurs avec la meilleure protection dans les environnements exigeants
• Résistant à la chaleur jusqu'à 400 °C
• Tailles de 2 mm de diamètre à M6
- Modèles longue distance ou haute précision de détection
Références

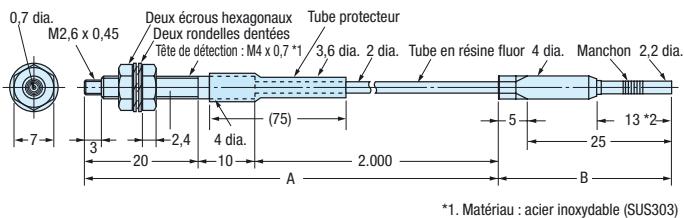

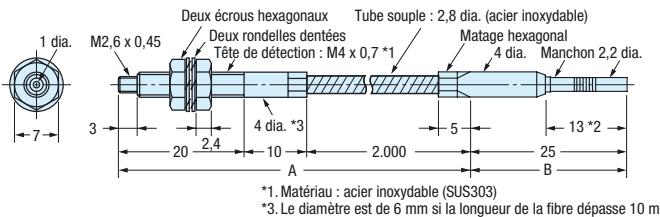

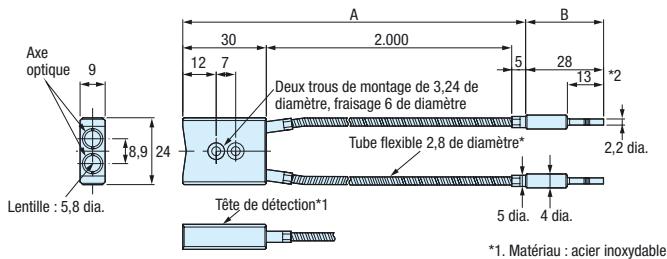

| Type de capteur | Taille | Portée (en mm)*1 | Principales caractéristiques | Référence | ||
| Pour amplificateur E3X-DA-S avec apprentissage | Pour amplificateur E3X-NA avec réglage par potentiomètre | |||||
![]() | M4 | 450 | -40 °C à 150 °C | E32-ET51 2M | ||
| M4 | 280 | -40 °C à 200 °C | E32-T81R-S 2M | |||
| M4 | 450 | -60 °C à 350 °C | E32-T61-S 2M | |||
![]() | 2 mm de diamètre | 230 | -40 °C à 150 °C | E32-T54 2M | ||
![]() | 3 mm de diamètre | 1300 | -40 °C à 200 °C | E32-T84S-S 2M | ||
![]() | M6 | 230 | -40 °C à 150 °C | E32-ED51 2M | ||
| M6 | 280 | -40 °C à 200 °C | E32-D81R-S 2M | E32-D81R 2M | ||
![]() | M6 | 150 | -60 °C à 350 °C | E32-D61-S 2M | E32-D61 1M | |
![]() | M4 | 60 | -40 °C à 400 °C | E32-D73-S 2M | E32-D73 | |
![]() | 23x20x9 mm | 35 | -40 °C à 150 °C | E32-A09H 2M | ||
| 30x24x9 mm | 25 | -40 °C à 300 °C | E32-A09H2 2M | |||
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
Caractéristiques
| Élément | -40 °C à 150 °C | -40 °C à 200 °C | -40 °C à 300 °C | -60 °C à 350 °C | -40 °C à 400 °C | ||||
| E32-E_51 | E32-T54 | E32-A09H | E32-_81_ | E32-T84_ | E32-A09H2 | E32-_61_ | E32-D73_ | ||
| Rayon de courbure admissible (en mm) | R35 | R10 | R25 | ||||||
| Découpage libre | Oui | Non | |||||||
| Matériau | Tête | Laiton nickelé | Acier inoxydable | Aluminium | Acier inoxydable | ||||
| Fibre | Résine fluorée | PMMA | Verre | ||||||
| Gaine | Résine fluorée | Revêtement en acier inoxydable en spirale | Tube en acier inoxydable | Revêtement en acier inoxydable en spirale | Tube en acier inoxydable | ||||
| Classe de protection | IEC 60529 IP67 | ||||||||

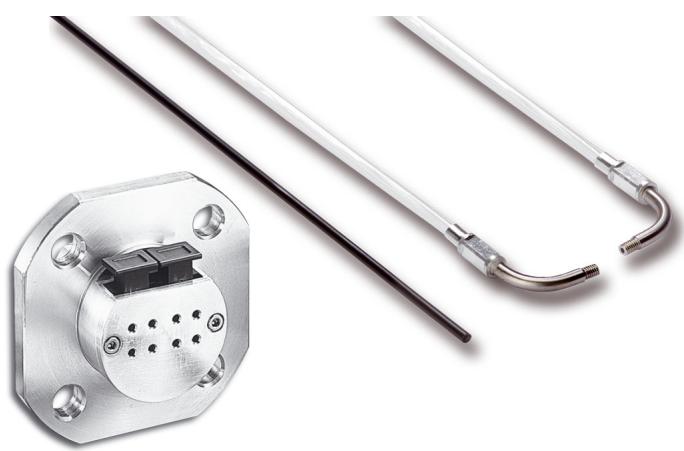

Têtes de capteurs à fibres résistantes au vide
Pour les applications dans les environnements les plus propres et les plus chauds, les fibres résistant au vide et les brides de connexion permettent une longue durée de vie et de conserver l'intégrité du vide.
- Taux de fuite de 1x10-10 Pa*m ^3 /s max
• Résistance à la chaleur jusqu'à 200 °C - Gaine des fibres en acier inoxydable ou en résine fluorée résistant aux détergents
Références
Capteur
| Type de capteur | Taille | Portée (en mm) *1 | Plage de température | Référence |

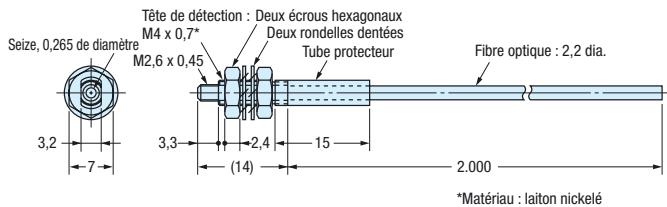

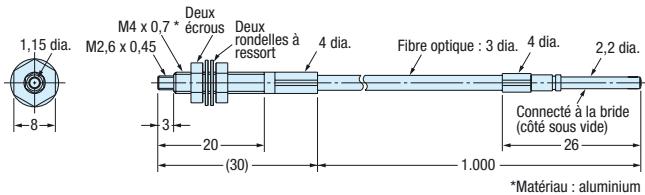

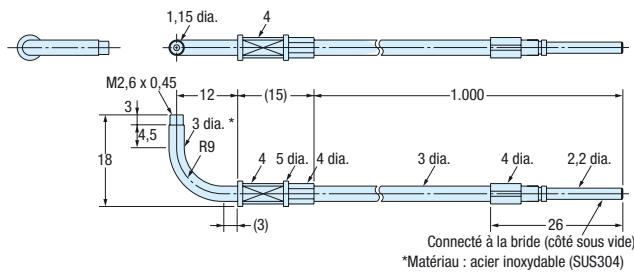

| M4 | 200 | -40 °C à 120 °C | E32-T51V 1M | |
| 3 de dia. | 130 | -40 °C à 120 °C | E32-T54V 1M | |

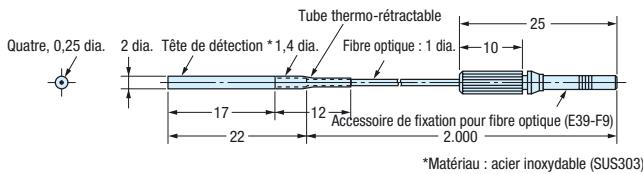

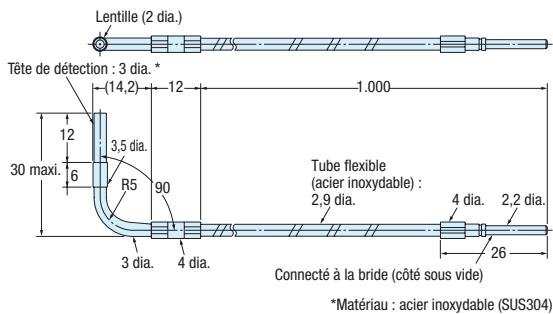

| 3 de dia. | 480 | -60°C à 200°C | E32-T84SV 1M |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
Bride
| Type | Taille | Référence |
| Bride à 4 canal | 80x80x49 mm | E32-VF4 |
| Bride à 1 canal | 96 x 30 mm dia. max. | E32-VF1 |
| Fibre de connexion bride-à-amplificateur | 2 m de long | E32-T10V 2M |
Caractéristiques
| Élément | Têtes de capteurs à fibres | Fibre bride-à-amplificateur | |||
| E32-T51V | E32-T54V | E32-T84SV | E32-T10V | ||
| Rayon de courbure admissible | R30 | R25 | |||
| Découpage libre | Non | Oui | |||
| Matériau | Tête | Aluminium | Acier inoxydable | — | |
| Fibre | Verre | PMMA | |||
| Gaine | Revêtement en résine fluorée | Revêtement en acier inoxydable en spirale | Revêtement en polyéthylène | ||
| Classe de protection | — | ||||
| Élément | Bride | ||
| E32-VF1 | E32-VF4 | ||
| Taux de fuite | 1 × 10^-10 Pa*m ^3 /s max | ||
| Température ambiante | -25°C à 55°C | ||
| Matériau | Bride | Aluminium et acier inoxydable | Aluminium |
| Joint | Caoutchouc synthétique fluorocarboné (viton) | ||

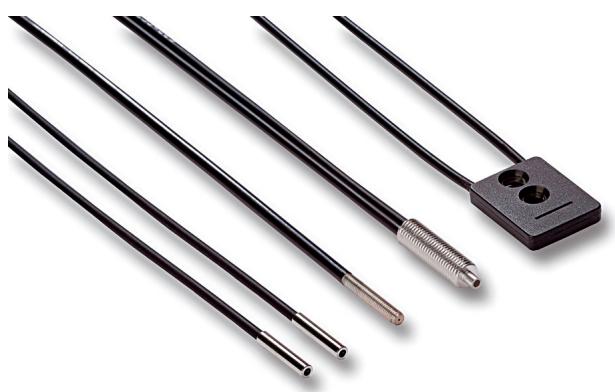

Têtes de capteurs à fibres pour applications robotiques
Pour les applications sur des composants se déplaçant rapidement ou fréquemment, les fibres robotiques réduisent le risque d'une rupture de la fibre avec une durée de vie garantie de plus de 1 million de cycles de pliage
- Fibres multiconductrices à déplacement libre>pour 1 million de cycles de pliage
- Forme carrée pour une installation facile
- Tailles cylindriques de 1,5 mm de diamètre à M6
Références
| Type de capteur | Taille | Portée (en mm) *1 | Référence |
| M4 | 680 | E32-T11 2M | |
| M3 | 200 | E32-T21 2M | |
| 3 mm de diamètre | 680 | E32-T12B | |
| 2 mm de diamètre | 200 | E32-T221B | |
| 1,5 mm de diamètre | 200 | E32-T22B | |

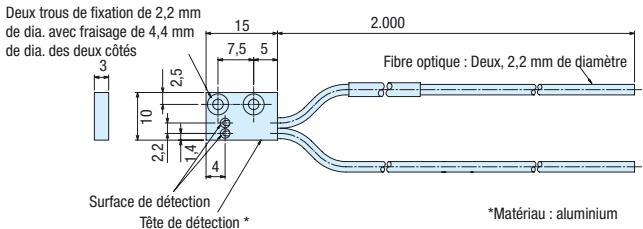

| 15x18x3 mm | 680 | E32-T15XB 2M | |
| M6 | 170 | E32-D11 2M | |

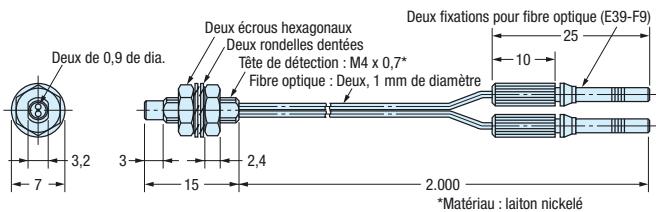

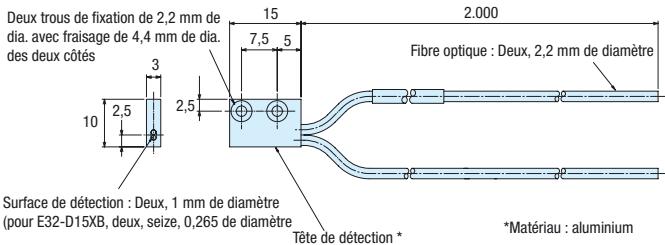

| M4 | 70 | E32-D21B 2M | |
| M3 | 30 | E32-D21 2M | |
| 1,5 mm de diamètre | 30 | E32-D22B 2M | |
| 15x10x3 mm | 170 | E32-D15XB 2M |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
Caractéristiques
| Élément | Carré | Cylindrique | ||||
| E32-D15XB | E32-T21 | E32-D11 | E32-D21 | E32-D21B | ||
| E32-T15XB | E32-T11 | E32-T12B | E32-D22B | |||
| E32-T22B | E32-T221B | |||||
| Rayon de courbure admissible | R4 | |||||
| Découpage libre | Oui | |||||
| Matériau | Tête | Aluminium | Laiton nickelé | Acier inoxydable | ||
| Fibre | PMMA | |||||
| Gaine | Revêtement en PVC | Revêtement en polyéthylène | Revêtement en PVC | |||
| Classe de protection | IEC 60529 IP67 | |||||

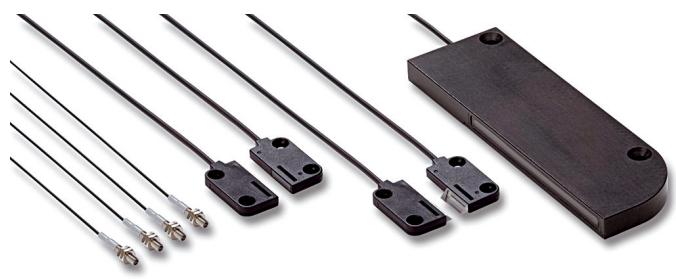

Têtes de capteurs à fibres pour la détection de précision
La plus grande précision dans le design et la fabrication des fibres et des lentilles focales permettent la meilleure précision de faisceau pour la détection des plus petits objets et des différences de hauteur de moins de 100 µm.
- Fibres coaxiales avec lentilles focales pour des diamètres de spot de 100 µm
- Modèles barrage avec un faisceau très concentré et un alignement d'axe optique très précis
- Modèles à réflexion limitée pour la détection de différences de hauteur de moins de 100 µm
Références
| Type de capteur | Utilisation principale | Taille | Principales caractéristiques | Portée (en mm)*1 | Référence | |
![]() | Détection précise d'objets fins / positionnement de précision | 3 mm de diamètre | - Ajustement d'axe optique de haute précision- Faisceau très concentré | 1900 | E32-T22S | |
![]() | 3 mm de diamètre | 890 | E32-A03 2M | |||

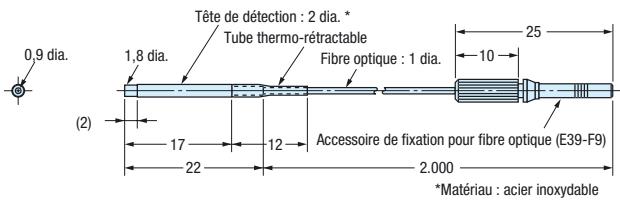

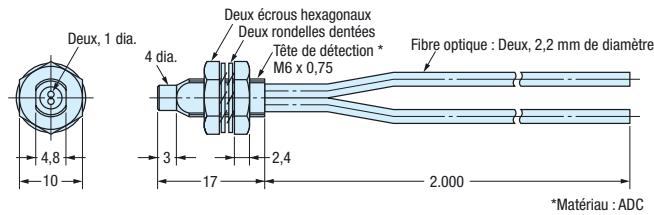

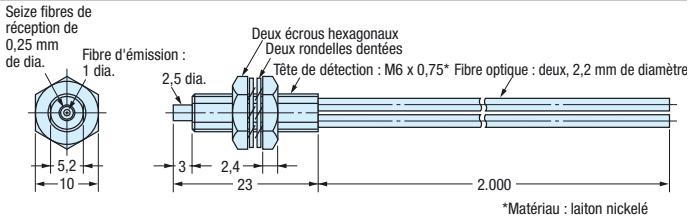

| 2 mm de diamètre | 340 | E32-A04 2M | ||||
| Détection de très petits objets | M6 | - | 300 | E32-CC200 2M *2 | ||

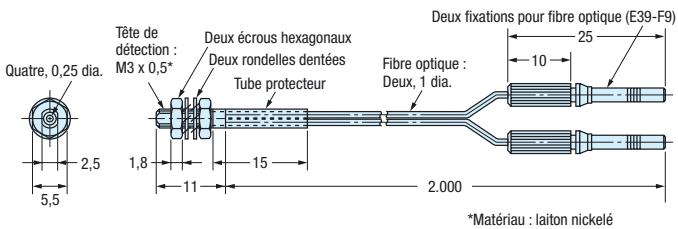

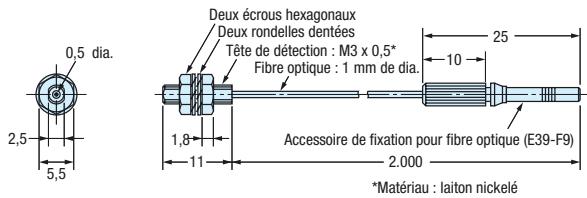

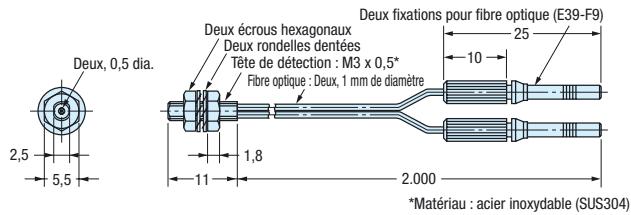

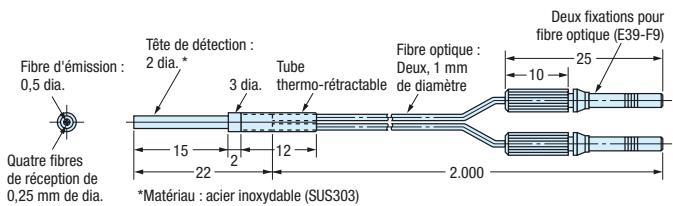

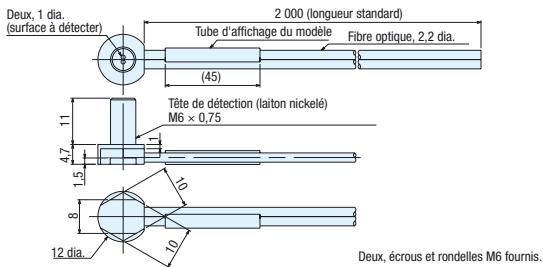

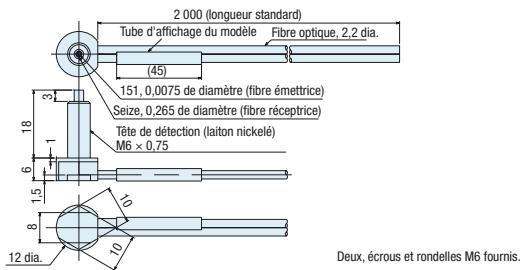

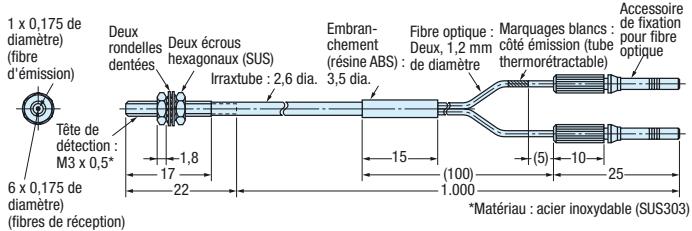

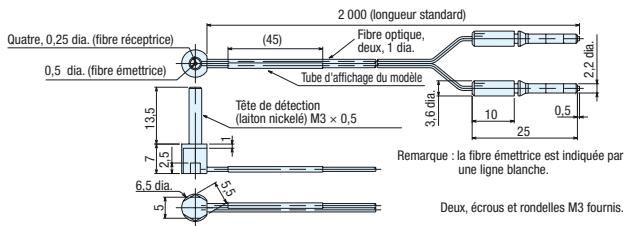

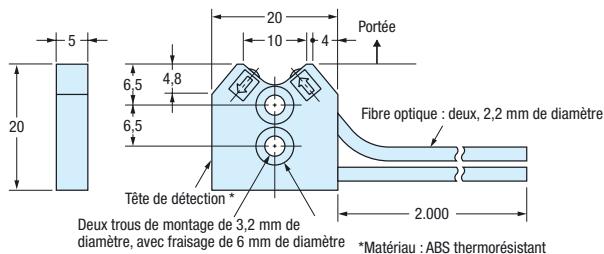

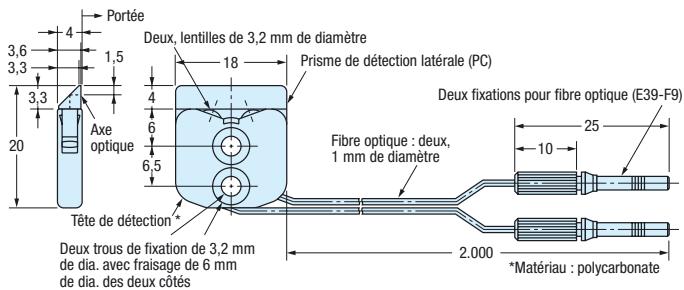

![]() | M3 | Diamètre de spot de 0,5 mm | 20 | E32-EC31 2M | ||
| M3 | Diamètre de spot de 0,2 mm | 17 | E32-EC41 1M + E39-F3B | |||
| M3 | Diamètre de spot de 0,1 mm | 7 | E32-EC41 1M + E39-F3A-5 | |||
![]() | 3 mm de diamètre | - | 150 | E32-D32L | ||
| 2 mm de diamètre | - | 75 | E32-D32 2M *2 | |||
![]() | M6 | - Sortie de câble à 90°- Arrière hexagonal | 170 | E32-C11N 2M | ||
| M3 | 25 | E32-C31N 2M | ||||
![]() | M3 | Petit spot | 8-25 m réglable | E32-EC31 2M + E39-EF51 | ||
| 2 mm de diamètre | Diamètre de spot de 0,5 à 1 mm | 6-15 mm réglable | E32-D32 2M + E39-F3A | |||
| 2 mm de diamètre | Diamètre de spot de 0,1 à 0,6 mm | 6-15 mm réglable | E32-C42 1M | |||
![]() | Détection précise de différences de hauteur /détection de surfaces planes | 23x20x9 mm | - | 35 | E32-A09 2M | |
![]() | 16x18x4 mm | - | 7,2 | E32-L25L *2 | ||
| 20x20x5 mm | - | 3,3 | E32-L25 | |||
![]() | 18x20x4 mm | Spot précis, pour la détection d'une surface plane / réfléchissante par exemple | 4 | E32-L24L *2 | ||
| 34x25x8 | Spot très précis (précision de détection 100 μm) | 2,4 | E32-EL24-1 2M | |||

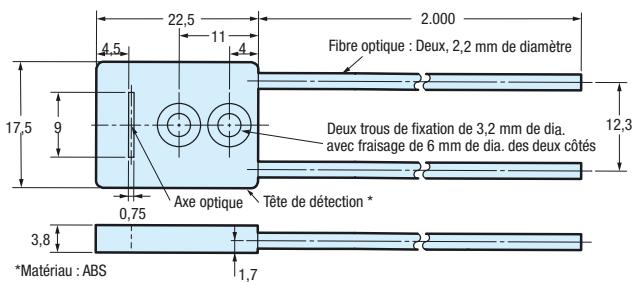

![]() | Détection d'objets devant un arrière-plan | 22,5x17,5x3,8 mm | Faisceau large, pour la détection d'objets sur une surface plane par exemple | 15 | E32-L16 2M | |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
*2 Une version avec câble high-flex (haute flexion) est disponible. Ajouter 'R' à la référence, E32-CC200R par exemple
Caractéristiques
| Élément | Barrage | Réflexion directe (coaxial) | Réflexion limitée | |||||||||
| E32-T22S | E32-A03 | E32-A04 | E32-C11NE32-C31N | E32-CC200 | E32-C42E32-D32/-D32LE32-EC31/-EC41 | E32-EL24-1 | E32-L24LE32-L25L | E32-L25 | E32-L16 | E32-A09 | ||
| Rayon de courbure admissible | R10 | R1 | R10 | R4 | R25 | R10 | R25 | |||||
| Découpage libre | Oui | |||||||||||
| Matériau | Tête | Laiton nickelé | Acier inoxydable | Laiton nickelé | Acier inoxydable | Laiton nickelé et aluminium | Polycarbonate | ABS | Aluminium | |||
| Fibre | PMMA | |||||||||||
| Gaine | Revêtement en PVC | Revêtement en polyéthylène | Revêtement en PVC | Revêtement en PVC, polyéthylène et polyoléfine | Revêtement en polyéthylène | |||||||
| Classe de protection | IEC 60529 IP67 | IP50 | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529, IP40 | |||||||

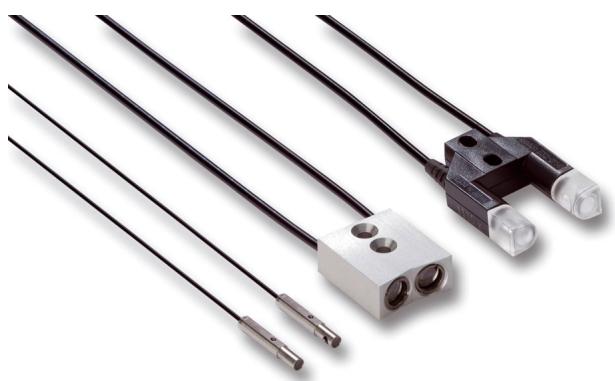

Têtes de capteurs à fibres de surveillance de zone
Les fibres de surveillance de zone permettent la détection d'objets passant n'importe où dans la zone de détection et peuvent être utilisées pour les comparaisons de hauteur de différents objets.
- Surveillance de zone jusqu'à 70 mm de hauteur
- Capteur multi-faisceaux avec 4 têtes séparées pour des points de détection flexibles
• Fibres standard ou haute flexion
Références

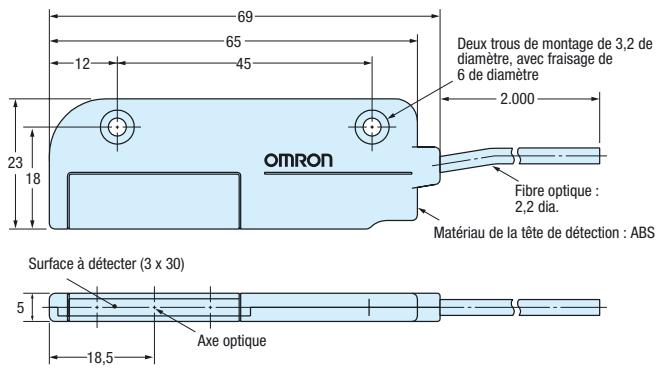

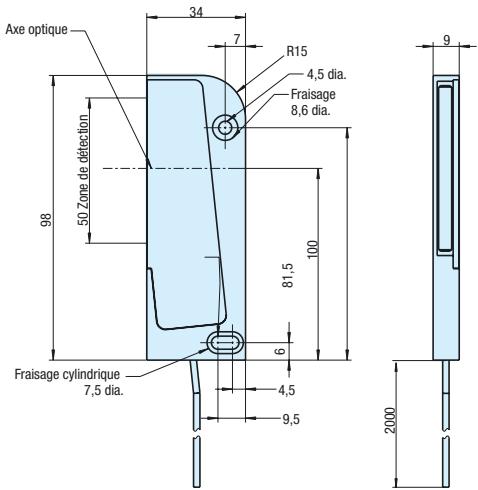

| Type de capteur | Hauteur de la zone (en mm) | Portée (en mm)*1 | Référence | ||||
| Standard | High-flex (haute flexion) | Standard | High-flex (haute flexion) | ||||
![]() | 10 | 2800 | - | E32-T16 | - | ||
| *2 | 11 | 1100 | 840 | E32-T16P | E32-T16PR 2M | ||
![]() | |||||||
| 30 | 1800 | 1300 | E32-T16W 2M | E32-T16WR 2M | |||
![]() | 50 | - | 1800 | - | E32-ET16WR-2 2M | ||

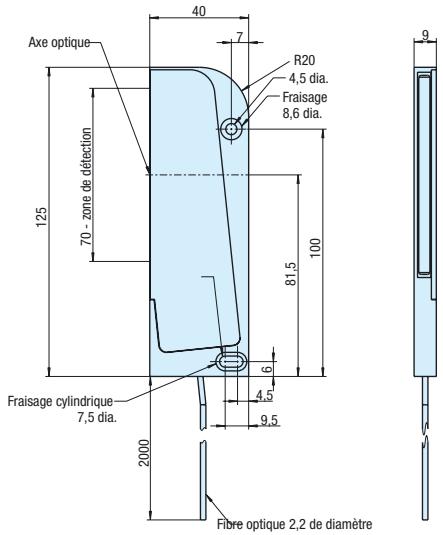

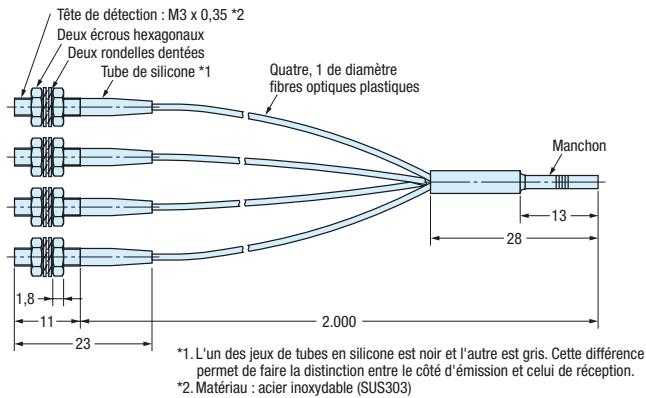

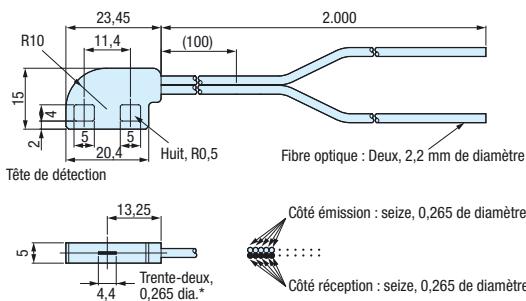

| 70 | - | 2000 | - | E32-ET16WR-1 2M | |||
![]() | 11 | 1000 | 750 | E32-T16J 2M | E32-T16JR 2M | ||
![]() | 4* têtes M3 distinctes | 610 | - | E32-M21 | - | ||
| 11 | - | 150 | - | E32-D36P1 2M | |||
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
^2 Zone de détection alignée avec le haut du boîtier.
Caractéristiques
| Élément | Standard | High-flex (haute flexion) | |||||
| E32-T16 | E32-M21 | E32-T16JE32-T16PE32-T16W | E32-D36P1 | E32-ET16WR-1E32-ET16WR-2 | E32-T16JRE32-T16PRE32-T16WR | ||
| Rayon de courbure admissible | R25 | R10 | R4 | R1 | |||
| Découpage libre | Oui | ||||||
| Matériau | Tête | ABS | Acier inoxydable | ABS | Laiton nickelé | Aluminium | ABS |
| Fibre | PMMA | ||||||
| Gaine | Revêtement en polyéthylène | Revêtement en PVC | Revêtement en polyéthylène | Revêtement en PVC | |||
| Classe de protection | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529 IP54 | IEC 60529 IP50 | |||

Têtes de capteurs à fibres pour applications spéciales
Pour une large gamme d'applications spéciales, les têtes de fibres dédiées à certaines tâches donnent les performances de détection les plus appropriées et l'adaptation aux besoins de l'environnement.
- Détection d'objets spéciaux (liquides, films transparents, etc.)
- Têtes de fibres idéales pour la détection de marquages de couleur
- Têtes de fibres optimisées pour des tâches spéciales (mappage de wafers, détection de surfaces réfléchissantes chaudes, etc.)
Références

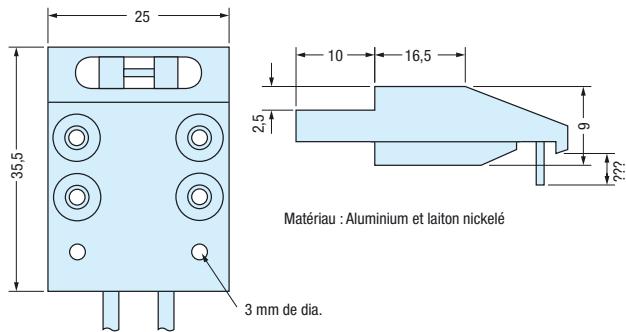

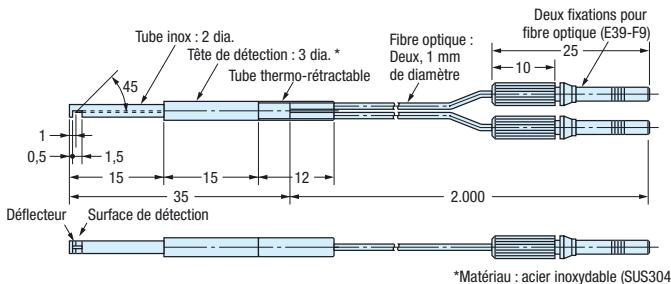

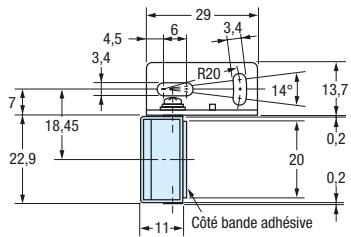

| Type de capteur | Taille | Portée (en mm) *1 | Commentaire | Référence | ||
![]() | Forme en U | 36x24x8 mm | 10 | - | E32-G14 | |
![]() | Détection de wafer | 3 de dia. | 1900 | - | E32-T22S | |
![]() | 3 de dia. | 1300 | - | E32-T24S | ||
| 3 de dia. | 890 | - | E32-A03 2M | |||
| 2 de dia. | 340 | - | E32-A04 2M | |||
![]() | Détecteur de niveau de liquides | 6 de dia. | Contact du liquide | Contact du niveau de liquide | E32-D82F1 4M | |
![]() | 15x23,5x5 mm | Contact du tube | Détection du niveau de liquide à travers un tube ou un récipient transparent | E32-D36T 2M | ||
![]() | Détection d'étiquettes | 20x20x5 mm | 7,2 | - | E32-L25L | |
![]() | 18x20x4 mm | 4 | - | E32-L24L | ||
| 34x25x8 mm | 2,4 | Spot très précis (précision de détection 100 μm) | E32-EL24-1 2M | |||
![]() | Détection de couleurs *2 | M6 | 300 | Recommandé pour la détection de couleur standard et de marquages de couleur | E32-CC200 2M | |
![]() | 23x20x9 mm | 35 | Recommandé pour une détection de couleur et de marquages de couleur plus précise | E32-A09 2M | ||
![]() | M3 | 20 | Recommandé pour une détection de marquages de couleur très précise | E32-EC31 2M | ||
![]() | Détection de films transparents | M4 | Dépend de l'application | Avec amplificateur E3X-DA_-S et fonction de réglage de la puissance | E32-ET11R + E39-F1 | |
![]() | 36x24x8 mm | 10 | - Forme en U pour une installation simplifiée- Uniquement avec amplificateur E3X-DAC_-S | E32-G14 | ||

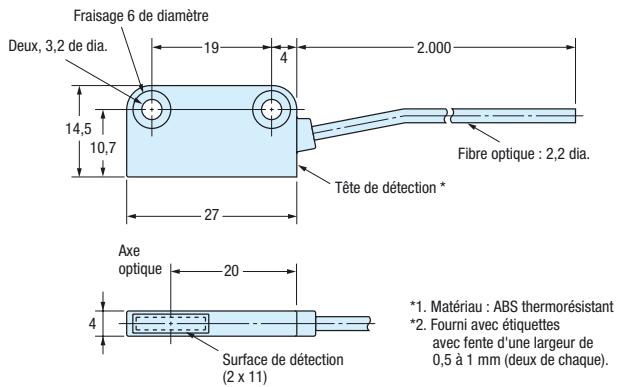

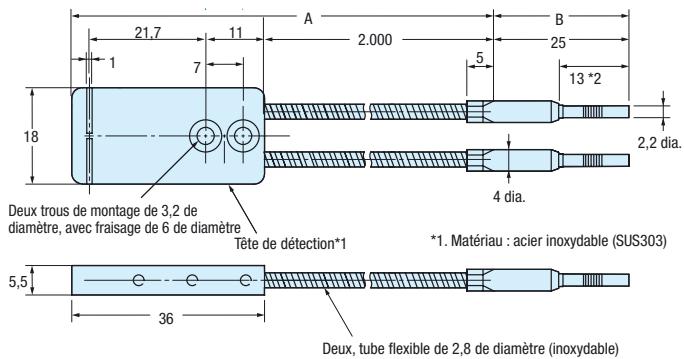

![]() | Détection de surfaces réfléchissantes chaudes | 36x18x5,5 mm | 18 | - Résistant à la chaleur jusqu'à 300 °C- Réflexion limitée pour la détection précise de surfaces brillantes- Faisceau large pour la tolérance à la résistance à l'inclinaison de la surface de l'objet | E32-L66 2M | |
*1 Portée mesurée avec la famille E3X-DA-S en mode standard. En mode haute résolution, la portée est environ 30 % plus grande.
^*2 Avec amplificateur E3X-DAC-S
Caractéristiques
| Élément | E32-D82F1 | E32-G14 | E32-A09 | E32-CC200 | E32-EC31 | E32-L66 | E32-EL24-1 | E32-T22SE32-T24S | E32-L24LE32-L25L | E32-A04 | E32-D36T | E32-A03 | E32-ET11R | |
| Rayon de courbure admissible | R40 | R25 | R10 | R4 | R1 | |||||||||
| Découpage libre | Oui | Non | Oui | |||||||||||
| Matériau | Tête | PFA | ABS | Aluminium | Laiton nickelé | Acier inoxydable | Laiton nickelé et aluminium | Laiton nickelé | Acier inoxy-dable | ABS | Laiton nickelé | |||
| Fibre | PMMA | Verre | PMMA | |||||||||||
| Gaine | Revêtement en polyéthylène | Revêtement en PVC, polyéthylène et polyoléfine | Revêtement en acier inoxydable en spirale | Revêtement en poly-éthylène | Revêtement en PVC | Revêtement en polyéthylène | Revêtement en PVC | Revêtement en polyéthylène | Revêtement en PVC | |||||
| Classe de protection | IEC 60529 IP67 | IEC 60529, IP40 | IEC 60529 IP67 | IEC 60529, IP40 | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529 IP67 | IEC 60529 IP50 | IEC 60529 IP67 | |||||
Accessoires

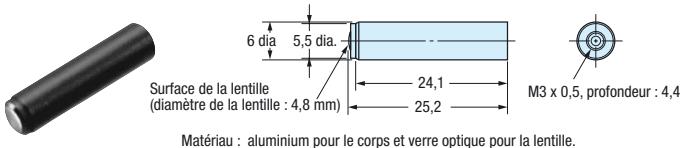

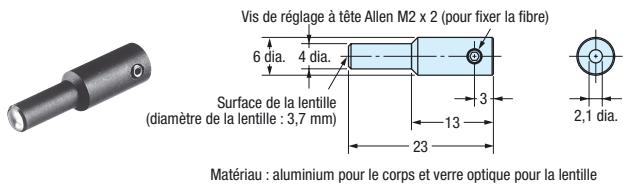

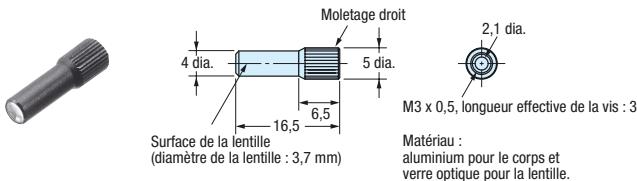

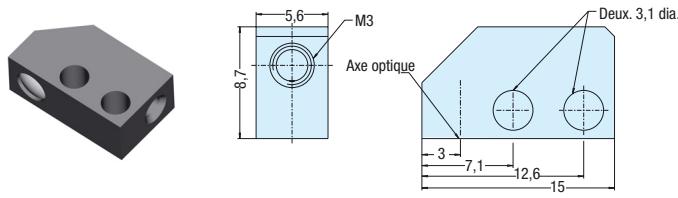

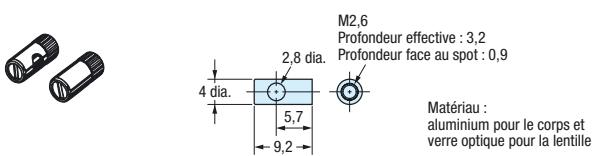

| Forme | Type | Commentaire | Référence | |
![]() | Lentille focale | - Étend la portée de plus de 500 %- Pour les fibres de type barrage M4 E32-TC200, E32-ET11R, E32-T11 (s'adapte à un filetage M2,6)- 2 pièces par ensemble | E39-F1 | |
![]() | Lentille focale (vue latérale) | - Pour les fibres de type barrage M4 E32-TC200, E32-ET11R, E32-T11,E32-T61-S, E32-T81R-S (s'adapte à un filetage M2,6)- Plage de température : -40 °C à +200 °C- 2 pièces par ensemble | E39-F2 | |
![]() | Lentille focale (variable) | - Pour détection de précision avec E32-D32 | E39-F3A | |
![]() | Lentille focale | - Pour détection de précision avec E32-EC41 | E39-F3A-5 | |
![]() | Lentille focale | - Pour détection de précision avec E32-EC41 | E39-F3B | |
![]() | Lentille focale (vue latérale,variable) | - Pour détection de précision avec E32-EC31 | E39-EF51 | |
![]() | Lentille focale(thermorésistante) | - Étend la portée de plus de 500 %- Pour les fibres de type barrage M4 E32-ET51, E32-T61, E32-T61-S,E32-T81R, E32-T81R-S (s'adapte à un filetage M4)- Plage de température : -60 °C à +350 °C- 2 pièces par ensemble | E39-EF1-37 | |
![]() | Lentille focale (résistante auvide et à la chaleur) | - S'adapte à E32-T51V et E32-T54V (s'adapte à un filetage M2,6)- 2 unités par ensemble- Résistant à la chaleur jusqu'à 120 °C | E39-F1V | |

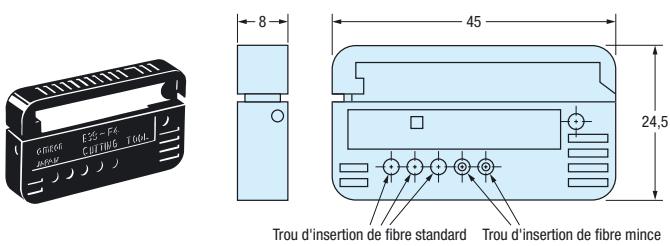

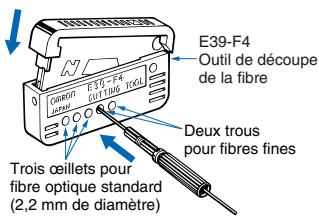

![]() | Cutter à fibre optique | - Inclus dans une fibre utilisable | E39-F4 | |
![]() | Fixation pour fibre optique fine | - Adaptateur d'amplificateur pour fibres optiques fines- Inclus dans une fibre utilisable (2 jeux) | E39-F9 | |

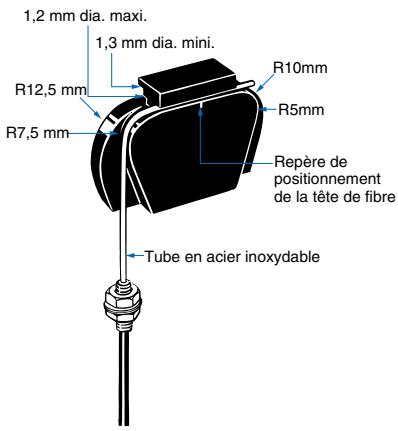

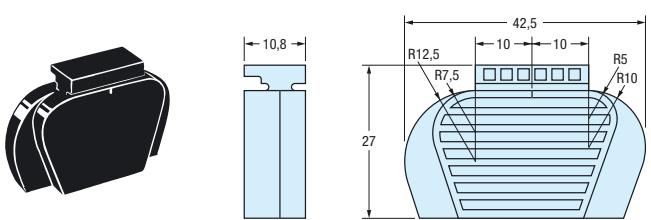

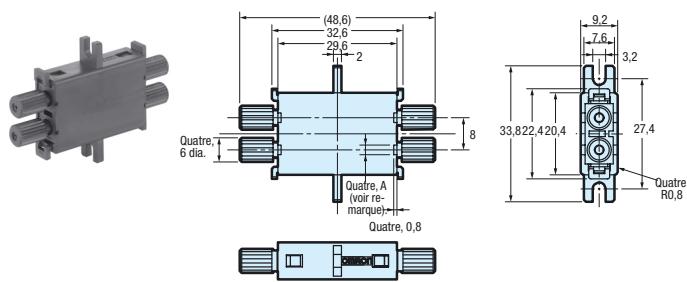

![]() | Outil à courber les embouts | - Pour E32-TC200B(4)- Pour E32-TC200F(4)- Pour E32-DC200F(4) | E39-F11 | |
![]() | Connecteur d'extension pourfibre simple | - Connecteur d'extension pour fibres standard de 2,2 mm de diamètre- Une unité | E39-F10 | |
![]() | Connecteur d'extension pourfibre double | - Pour des fibres de 2,2 mm de diamètre- Pour des fibres de 1 mm de diamètre- Pour des fibres d'un diamètre compris entre 1 et 2,2 mm | E39-F13E39-F14E39-F15 | |

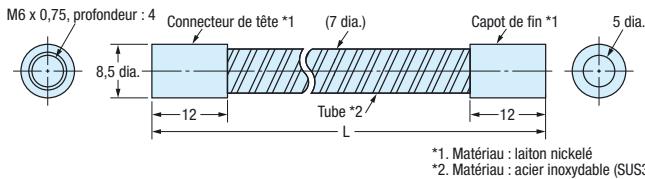

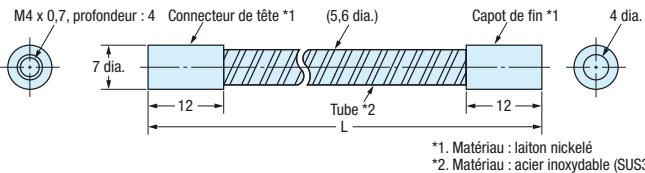

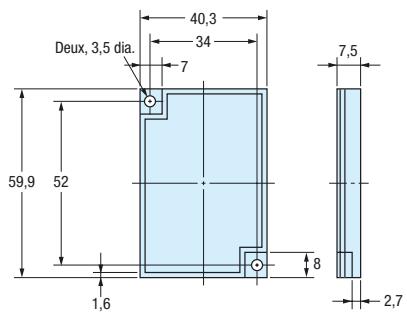

![]() | Tube protecteur spiroïdal *1 | - Pour capteurs à réflexion diffuse M3- Longueur 1 m | E39-F32A | |
| - Pour capteurs de type barrage M3- Longueur 1 m | E39-F32B | |||
| - Pour capteurs de type barrage M4- Longueur 1 m | E39-F32C | |||
| - Pour capteurs à réflexion diffuse M6- Longueur 1 m | E39-F32D | |||
![]() | Fibre en rouleau *2 | - 2,2 mm de diamètre- À noyau unique standard, rayon de courbure 10 mm- -40 °C à 80 °C | E32-E01 100M | |
| - 1,1 mm de diamètre- À noyau unique standard, rayon de courbure 4 mm- -40 °C à 80 °C | E32-E02 100M | |||
| - 2,2 mm de diamètre- Multiconducteur haute flexion, rayon de courbure 1 mm- -40 °C à 80 °C | E32-E01R 100M | |||
| - 1,1 mm de diamètre- Multiconducteur haute flexion, rayon de courbure 1 mm- -40 °C à 80 °C | E32-E02R 100M | |||
| - 2,2 mm de diamètre- À noyau unique haute température, rayon de courbure 20 mm- -60 °C à 150 °C | E32-E05 100M | |||
![]() | Réflecteurs | - Taille : 60 x 40,3 x 7,5 | E39-R1S | |
| - Taille : 42 x 22,5 x 11 | E39-R3 | |||

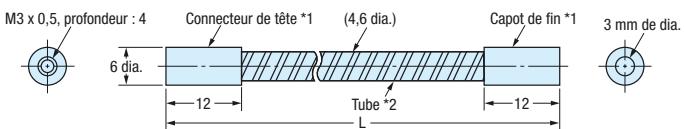

*1 Des tubes protecteurs spiroïdaux d'une longueur de 0,5 m sont également disponibles. Ajouter '5' à la référence ; E39-F32A5, par exemple
*2 Fibre d'une longueur de 100 m sur rouleau – Découpable

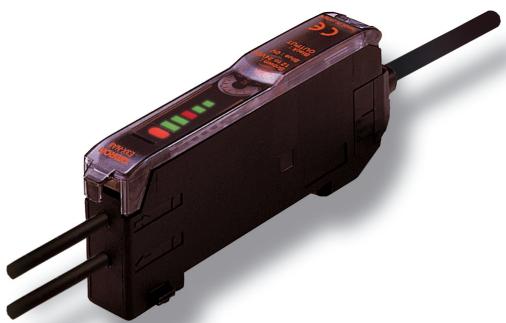

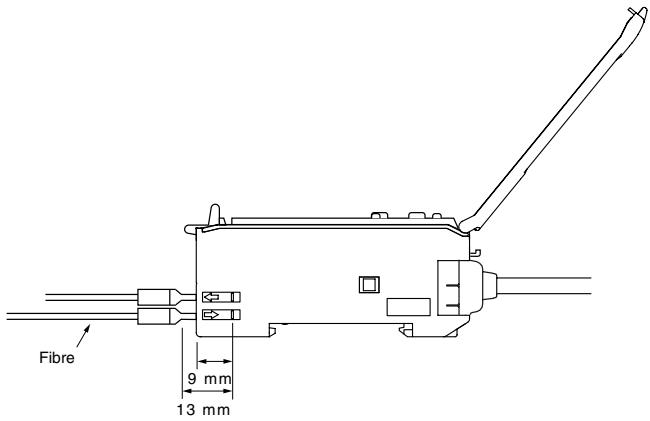

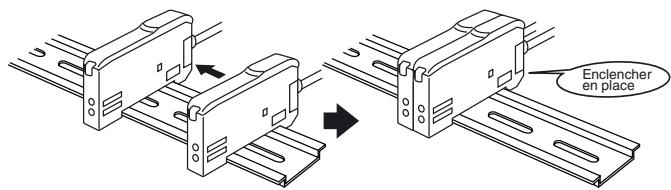

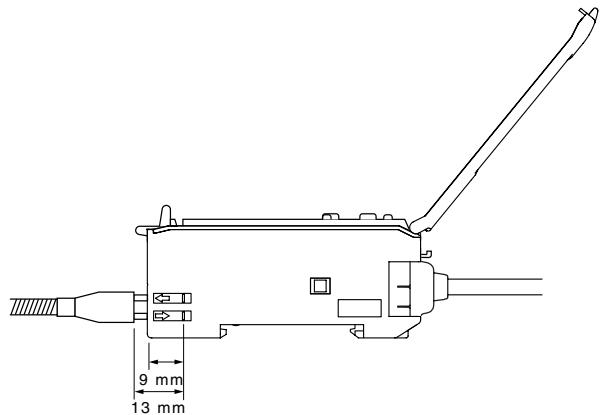

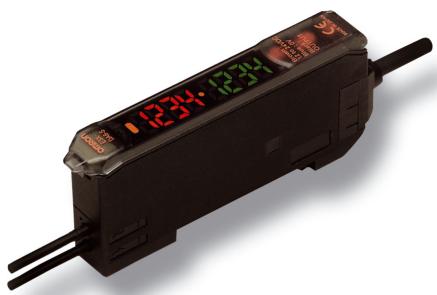

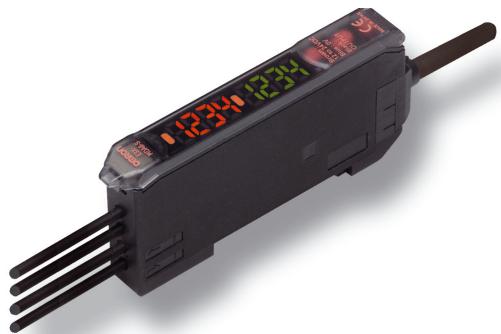

Amplificateur pour fibre optique avec apprentissage à bouton unique
E3X-DA-SE-S permet une configuration aisée à l'aide d'un seul bouton et offre le meilleur rapport qualité/prix pour les applications standard.
- Apprentissage automatique pendant le fonctionnement de la machine
- Double afficheur numérique pour le niveau de lumière incidente et le seuil
- Apprentissage avec objet ou deux points en quelques secondes
Références
| Élément | Référence | |
| Sortie NPN | Sortie PNP | |
| Pré-câblé | E3X-DA11SE-S 2M | E3X-DA41SE-S 2M |
| Version à connecteur*1 | E3X-DA6SE-S | E3X-DA8SE-S |
*1 Connecteur à commander séparément.
Caractéristiques
| Élément | E3X-DA_SE-S | |
| Source lumineuse (longueur d'onde) | LED rouge (650 nm) | |
| Tension d'alimentation | 12 à 24 V c.c. ± 10 % , ondulation (c-c) : 10 % max. | |
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et prévention des interférences mutuelles | |
| Temps de réponse | Fonctionnement ou réinitialisation : 1 ms | |
| Sélection de sensibilité | Touches de direction (haut/bas) numériques et apprentissage | |
| Fonctions | Contrôle automatique de puissance | Méthode de contrôle grande vitesse pour le courant d'émission |
| Prévention des interférences mutuelles | Sync. par communications optiques, possible pour 10 amplificateurs max. | |
| Affichages numériques | Niveau de lumière incidente + seuil | |
Apprentissage automatique à l'aide d'un seul bouton
Apprentissage de 2 points
| Forme | Type | Commentaire | Référence | |
![]() | Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 | |
![]() | Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | ||
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M | |||

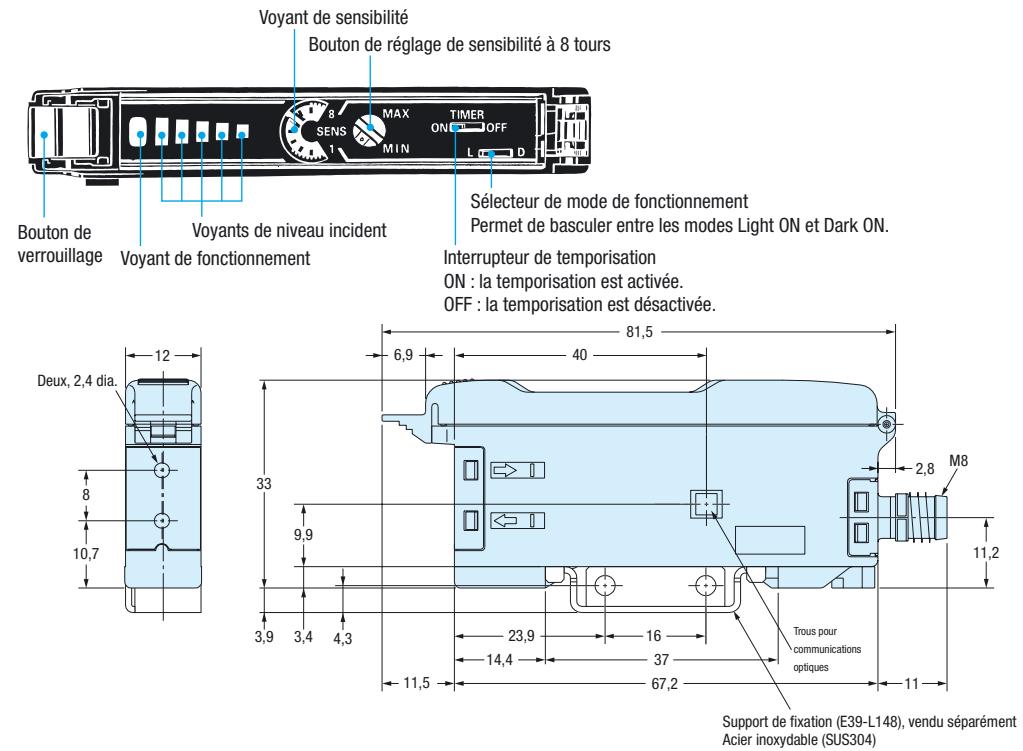

Amplificateur à fibre numérique pour applications de base
Le E3X-NA/E3X-SD est l'amplificateur idéal pour les applications de fibre de base, fournissant un réglage rapide et facile.
- Réglage facile par potentiomètre (E3X-NA) ou à l'aide des touches haut/bas (E3X-SD)
- Prévention des interférences mutuelles
- Modèles à étanchéité accrue
Références
Pré-câblé
| Élément | Référence (pour modèles pré-câblés avec câble de 2 m) | |||
| Réglage manuel | Touches haut/bas | |||
| Sortie NPN | Sortie PNP | Sortie NPN | Sortie PNP | |
| Standard | E3X-NA11 2M | E3X-NA41 2M | E3X-SD11 2M | E3X-SD41 2M |
| Étanchéité accrue | E3X-NA11V 2M | E3X-NA41V 2M | - | - |
Version à connecteur
| Élément | Référence | |||
| Sortie NPN | Sortie PNP | Touches haut/bas | ||
| Sortie NPN | Sortie PNP | |||
| Standard*1 | E3X-NA6 | E3X-NA8 | E3X-SD6 | E3X-SD8 |
| Étanchéité accrue *2 (connecteur M8) | E3X-NA14V | E3X-NA44V | - | - |
*1 Connecteur à commander séparément.
*2 pour les câbles de connecteur M8, se reporter à la fiche technique E26E
Caractéristiques
| Élément | Réglage manuel | Touches haut/bas | ||
| Standard | Étanchéité accrue | Standard | ||
| Sortie | Sortie NPN | E3X-NA11, E3X-NA6 | E3X-NA11V, E3X-NA14V | E3X-SD6/E3X-SD11 |
| Sortie PNP | E3X-NA41, E3X-NA8 | E3X-NA41V, E3X-NA44V | E3X-SD8/E3X-SD41 | |
| Source lumineuse (longueur d'onde) | LED rouge (680 nm) | LED rouge (620 nm) | ||
| Tension d'alimentation | 12 à 24 V c.c. ±10 %, ondulation (c-c) : 10 % max. | |||
| Circuit de protection | Protection contre l'inversion de polarité, protection contre les courts-circuits en sortie, prévention des interférences mutuelles | |||
| Temps de réponse | Fonctionnement ou réinitialisation : 200 μs max. | |||
| Sélection de sensibilité | Ajusteur sans fin à 8 tours (potentiomètre) | Touches haut/bas numériques | ||
| Fonctions | Temporisation OFF : 40 ms (fixe) | |||
| Classe de protection | IEC 60529 IP50(avec capot de protection) | IEC 60529 IP66(avec capot de protection) | IEC 60529 IP50(avec capot de protection) | |
Connecteurs d'amplificateur pour fibres
| Forme | Type | Commentaire | Référence |
| Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 | |
| Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | ||
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M |

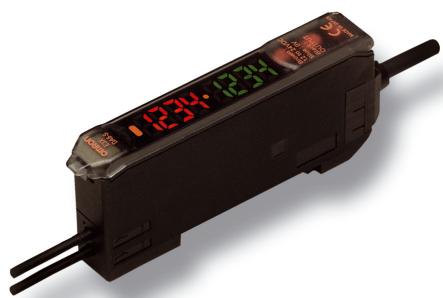

Amplificateur numérique à fibres optiques haute fonctionnalité
Amplificateur numérique à fibres optiques haute fonctionnalité muni de deux grands afficheurs pour une excellente visibilité, même à distance.
- Fonctions de traitement du signal, de puissance des LED et temporisation avancée
- Haute résolution pour une longue portée des détections et des paramétrages précis
- Contrôle automatique de la puissance pour la stabilité à long terme
Références
Pré-câblé
| Élément | Référence (pour modèles pré-câblés avec câble de 2 m) | ||
| Sortie NPN | Sortie PNP | ||
| Modèles standard | Lumière rouge | E3X-DA11-S 2M | E3X-DA41-S 2M |
| Lumière infrarouge | E3X-DAH11-S 2M | E3X-DAH41-S 2M | |
| Modèles à double sortie | E3X-DA11TW-S 2M | E3X-DA41TW-S 2M | |
| Modèles à entrée externe | E3X-DA11RM-S 2M | E3X-DA41RM-S 2M | |
Version à connecteur
| Élément | Référence | ||
| Sortie NPN | Sortie PNP | ||
| Modèles standard *1 | Lumière rouge | E3X-DA6-S | E3X-DA8-S |
| Lumière infrarouge | E3X-DAH6-S | E3X-DAH8-S | |
| Modèles à sortie double*1 | E3X-DA6TW-S | E3X-DA8TW-S | |
| Modèles à entrée externe *1 | E3X-DA6RM-S | E3X-DA8RM-S | |
*1 Connecteur à commander séparément
Caractéristiques
Amplificateurs avec câbles
| Élément | Modèles standard | Modèles à double sortie | Modèles à entrée externe | |||
| Sortie NPN | E3X-DA11-S, E3X-DA6-S | E3X-DAH11-S, E3X-DAH6-S | E3X-DA11TW-S, E3X-DA6TW-S | |||
| Sortie PNP | E3X-DA41-S, E3X-DA8-S | E3X-DAH41-S, E3X-DAH8-S | E3X-DA41TW-S, E3X-DA8TW-S | |||
| Source lumineuse (longueur d'onde) | LED rouge (650 nm) | LED infrarouge | LED rouge (650 nm) | |||
| Tension d'alimentation | 12 à 24 V c.c. ±10 %, ondulation (c-c) 10 % max. | |||||
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et prévention des interférences mutuelles | |||||
| Temps de réponse | Mode Très grande vitesse | NPN | 48 μs pour le fonctionnement et 50 μs pour la réinitialisation | 80 μs pour le fonctionnement et la réinitialisation | 48 μs pour le fonctionnement et 50 μs pour la réinitialisation | |
| PNP | 53 μs pour le fonctionnement et 55 μs pour la réinitialisation | 53 μs pour le fonctionnement et 55 μs pour la réinitialisation | ||||
| Mode Standard | 1 ms pour le fonctionnement et la réinitialisation respectivement | |||||
| Mode Haute résolution | 4 ms pour le fonctionnement et la réinitialisation respectivement | |||||
| Sélection de sensibilité | Touches de direction (haut/bas) numériques et apprentissage | |||||
| Fonctions | Réglage de la puissance | Puissance d'émission de lumière et gain de réception, méthode de contrôle numérique | ||||
| Temporisation | Sélectionner temporisation à l'ouverture, à la fermeture ou temporisation à une impulsion.1 ms à 5 s (1 à 20 ms réglé par incréments de 1 ms, 20 à 200 ms réglé par incréments de 10 ms,200 ms à 1 s réglé par incréments de 100 ms et 1 à 5 s réglé par incréments de 1 s) | |||||
| Paramètres d'E/S | — | Paramètres de sortie (sortie du canal 2, sortie de zone ou autodiagnostic) | Paramètre de l'entrée externe (apprentissage, réglage de la puissance, réinitialisation à zéro, voyant OFF ou remise à zéro du compteur) | |||
| Affichages numériques | Niveau de lumière incidente + seuil ou spécifique à l'utilisateur | |||||
Connecteurs d'amplificateur pour fibres
| Forme | Type | Commentaire | Référence |
![]() | Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 |
![]() | Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | |
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M |

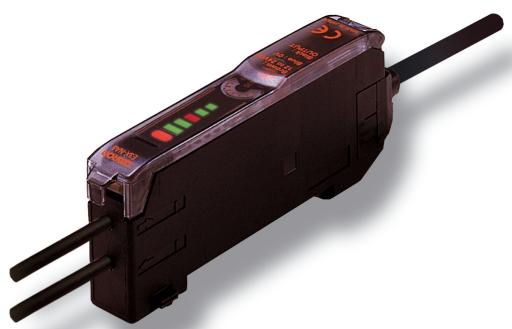

Amplificateur à fibre numérique avec contrôle de seuil actif pour la compensation des poussières et salissures
L'amplificateur à fibre numérique E3X-DA-AT-S à seuil actif compense la réduction de puissance lumineuse induite par les salissures et garantit un fonctionnement stable.
- Contrôle de seuil actif pour une grande stabilité
- Sortie d'alarme pour les avertissements de maintenance
- Fonction de détection de zone pour les inspections de qualité ou le contrôle de plage de détection
Références
| Élément | Fonctions | Référence | |
| Sortie NPN | Sortie PNP | ||
| Version pré-câblée | ATC (contrôle de seuil actif) | E3X-DA11AT-S | E3X-DA41AT-S |
| Version à connecteur*1 | Sortie d'alarme erreur ATC | E3X-DA6AT-S | E3X-DA8AT-S |
*1 Connecteur à commander séparément.
Caractéristiques
| Élément | Sortie NPN | E3X-DA11AT-S | E3X-DA6AT-S |
| Sortie PNP | E3X-DA41AT-S | E3X-DA8AT-S | |
| Source lumineuse (longueur d'onde) | LED rouge (650 nm) | ||
| Tension d'alimentation | 12 à 24 Vc.c. ±10 %, ondulation (c-c) : 10% max. | ||
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et prévention des interférences mutuelles | ||
| Temps de réponse | Mode Très grande vitesse | Fonctionnement ou réinitialisation : 80 μs | |
| Mode Grande vitesse | Fonctionnement ou réinitialisation : 250 μs | ||
| Mode Standard | Fonctionnement ou réinitialisation : 1 ms | ||
| Mode Haute résolution | Fonctionnement ou réinitialisation : 4 ms | ||
| Sélection de sensibilité | Touches de direction (haut/bas) numériques et apprentissage | ||
| Fonctions | Compensation de seuil actif (ATC) | Contrôle de seuil actif (utilisé pour sortie 1) | |
| Paramètres d'E/S | Utilisé pour la sortie 1 : sortie d'alarme erreur ATC | ||
| Démarrage | Le fonctionnement lors de la mise sous tension peut être sélectionné : aucune opération, réglage de puissance ou réglage de puissance + ATC | ||
| Affichage numérique | Niveau de lumière incidente + seuil ou spécifique à l'utilisateur | ||
Chronogramme des changements des signaux avec et sans ATC

line
| Time (ms) | Lumière reçue | Sortie V | |-----------|---------------|----------| | Start | High | Low | | Mid | Decreasing | Low | | End | Decreasing | Low |Connecteurs d'amplificateur pour fibres
| Forme | Type | Commentaire | Référence | |
![]() | Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 | |
![]() | Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | ||
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M | |||

Amplificateur numérique à réponse rapide avec potentiomètre
Le E3X-NA_F fournit un temps de réponse très rapide. Il constitue l'amplificateur idéal pour les applications de détection haute vitesse.
• Temps d'allumage de 20 μs seulement
- Réglage aisé grâce à un potentiomètre
Références
Pré-câblé
| Élément | Référence | |
| Sortie NPN | Sortie PNP | |
| Modèles à détection haute vitesse | E3X-NA11F | E3X-NA41F |
Caractéristiques
| Élément | Sortie NPN | E3X-NA11F |
| Sortie PNP | E3X-NA41F | |
| Source lumineuse (longueur d'onde) | LED rouge (680 nm) | |
| Tension d'alimentation | 12 à 24 Vc.c. ± 10 % , ondulation (c-c) : 10 % max. | |
| Circuit de protection | Protection contre l'inversion de polarité, protection contre les courts-circuits en sortie, prévention des interférences mutuelles | |
| Temps de réponse | Fonctionnement : 20 μs max.Réinitialisation : 30 μs max. | |
| Réglage de la sensibilité | Ajusteur sans fin à 8 tours (potentiomètre) | |
| Fonctions | Temporisation OFF : 40 ms (fixe) | |
| Classe de protection | IEC 60529 IP50 (le capot de protection étant en place) | |

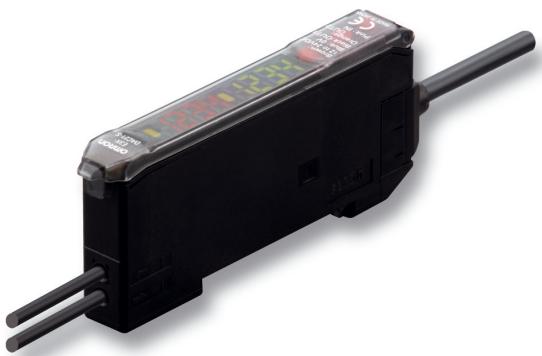

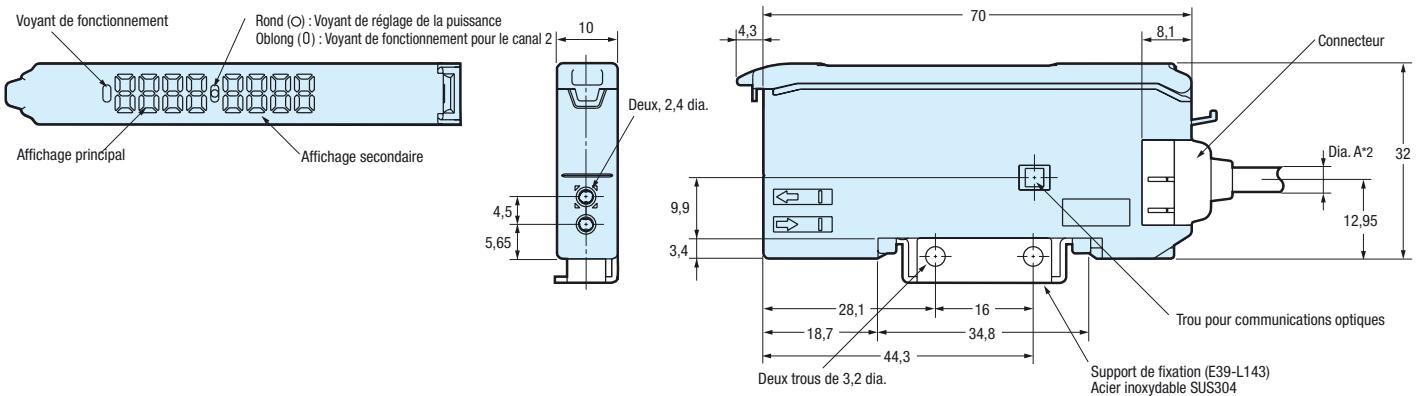

Amplificateur numérique pour fibres 2 en 1

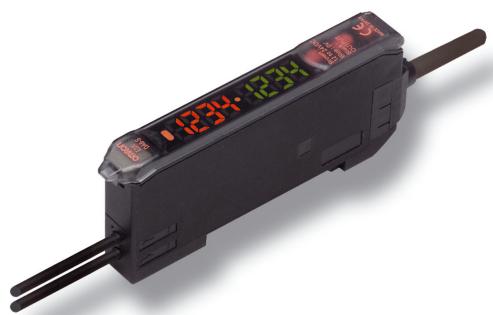

Le E3X-MDA intègre 2 amplificateurs numériques pour fibres dans un boîtier compact. Pour les applications nécessitant la détection simultanée de deux objets, le E3X-MDA garantit un fonctionnement aisé, d'où un gain d'espace et de temps au niveau de la configuration.
- Deux amplificateurs numériques dans un boîtier fin
- Modèles à double sortie – On/Off ou zone (entre deux valeurs de seuil)
- Fonctions de comparaison des signaux (ET, OU, etc.)
Références
| Élément | Fonctions | Référence | |
| Sortie NPN | Sortie PNP | ||
| Pré-câblé | Sortie ET/OU | E3X-MDA11 | E3X-MDA41 |
| Version à connecteur*1 | Sortie ET/OU | E3X-MDA6 | E3X-MDA8 |
*1 Connecteur à commander séparément.
Caractéristiques
| Élément | E3X-MDA | |
| Source lumineuse (longueur d'onde) | LED rouge (650 nm) | |
| Tension d'alimentation | 12 à 24 V c.c. ±10 %, ondulation (c-c) 10 % max. | |
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et prévention des interférences mutuelles | |
| Temps de réponse | Mode Très grande vitesse | 130 μs pour le fonctionnement et la réinitialisation respectivement |
| Mode Standard | 1 ms pour le fonctionnement et la réinitialisation respectivement | |
| Mode Haute résolution | 4 ms pour le fonctionnement et la remise à zéro respectivement | |
| Sélection de sensibilité | Touches de direction (haut/bas) numériques et apprentissage | |
| Fonctions | Réglage de la puissance | Puissance d'émission de lumière et gain de réception, méthode de contrôle numérique |
| Temporisation | Sélectionnez temporisation à l'ouverture, à la fermeture ou temporisation à une impulsion.1 ms à 5 s (1 à 20 ms réglé par incréments de 1 ms, 20 à 200 ms réglé par incréments de 10 ms, 200 ms à 1 s réglé par incréments de 100 ms et 1 à 5 s réglé par incréments de 1 s) | |
| Paramètres d'E/S | Réglage de la sortie (sélectionner canal 2, ET, OU, sync. front. montant, sync. front. descendant ou sortie différentielle) | |
| Affichages numériques | Choisissez l'une des options suivantes : niveau de lumière incidente pour canal 1 + niveau de la lumière incidente pour canal 2, niveau de lumière incidente + seuil, pourcentage de niveau incident + seuil, niveau de crête de luminosité incidente + niveau de base sans luminosité incidente, niveau de crête minimum de luminosité incidente + niveau de base maximum sans luminosité incidente, écran barres, niveau de luminosité incidente + maintien du pic, niveau de luminosité incidente + canal | |
Connecteurs d'amplificateur pour fibres
| Forme | Type | Commentaire | Référence |
| Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 | |
| Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | ||
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M |

Amplificateur numérique pour fibres couleur (RVB) E3X-DAC-S
Le E3X-DAS-C détecte les couleurs d'un objet et les compare à une palette RVB enregistrée pour identifier les marques de couleurs ou les objets. De plus, cette détection est indépendante de l'intensité lumineuse et des variations mineures de la distance de détection.
• LED blanche pour des couleurs neutres
- Temps de réponse rapide de 60 µs min.
- Fonction de temporisation pour retard ON ou OFF variable jusqu'à 5 s
- Apprentissage à distance ou apprentissage 1 bouton
Références
Pré-câblé
| Élément | Fonctions | Référence (pour modèles pré-câblés avec câble de 2 m) | |
| Sortie NPN | Sortie PNP | ||
| Modèles standard | Temporisateur, modification de la vitesse de réponse | E3X-DAC11-S | E3X-DAC41-S |
| Modèles avancés | Modèles standard + détermination simultanée (2 couleurs)Sortie ET/OU, configuration à distance | E3X-DAC21-S | E3X-DAC51-S |
Versions àconnecteur
| Élément | Fonctions | Référence | |
| Sortie NPN | Sortie PNP | ||
| Modèles standard *1 | Temporisateur, modification de la vitesse de réponse | E3X-DAC6-S | E3X-DAC8-S |
*1 Connecteur à commander séparément
Caractéristiques
| Élément | Modèles standard | Modèles avancés | |
| E3X-DAC1, E3X-DAC4E3X-DAC6, E3X-DAC8 | E3X-DAC2, E3X-DAC5 | ||
| Source lumineuse (longueur d'onde) | LED blanche (420 à 700 nm) | ||
| Méthode de détection | Mode C : détermination du rapport RVB (ou mode I : détermination de l'intensité lumineuse pour le rouge, le vert ou le bleu) | ||
| Nombre de couleurs enregistrées | 1 | 2 (détermination simultanée) | |
| Tension d'alimentation | 12 à 24 V c.c. ±10 %, ondulation (c-c) 10 % max. | ||
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie, protection contre l'inversion de polarité de la sortie et prévention des interférences mutuelles | ||
| Temps de réponse | Mode Très grande vitesseMode Grande vitesseMode StandardMode Haute résolution | Fonctionnement ou réinitialisation : 60 μsFonctionnement ou réinitialisation : 300 μsFonctionnement ou réinitialisation : 1 msFonctionnement ou réinitialisation : 4 ms | Fonctionnement ou réinitialisation : 120 μsFonctionnement ou réinitialisation : 600 μsFonctionnement ou réinitialisation : 2 msFonctionnement ou réinitialisation : 8 ms |
| Sélection de sensibilité(enregistrement des couleurs, plage admissible) | Apprentissage (apprentissage en un seul point ou apprentissage avec/sans pièce) ou réglage manuel | ||
| Fonctions | Mode de fonctionnement | ON si la couleur correspond (ON pour la même couleur que la couleur enregistrée) ou ON si la couleur ne correspond pas (ON pour une couleur différente de la couleur enregistrée) | |
| Temporisation | Type de temporisateur : à l'ouverture, à la fermeture ou à une impulsionValeur de temporisation : 1 ms à 5 s (variable) | ||
| Sorties de contrôle | - | Sortie de chaque canal, sortie ET et sortie OU | |
| Commande à distance | - | Apprentissage sur un point, apprentissage avec/sans pièce, remise à zéro et émission de lumière OFF | |
| Classe de protection | IEC60529 IP50 (avec capot de protection en place) | ||
Connecteurs d'amplificateur pour fibres
| Forme | Type | Commentaire | Référence |
| Connecteur d'amplificateur pour fibres | Câble PVC de 2 m | E3X-CN21 | |
| Câble PVC de 30 cm avec connecteur à fiche M12 (4 broches) | E3X-CN21-M1J 0.3M | ||
| Câble PVC de 30 cm avec connecteur à fiche M8 (4 broches) | E3X-CN21-M3J-2 0.3M |
E32-A03


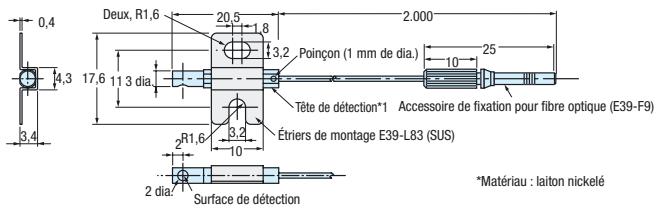

Deux, R1,6 20,5 1,8 Poinçon (1 mm de dia.) 3,2 2.000 10 25 Tête de détection*1 Accessoire de fixation pour fibre optique (E39-F9) Étriers de montage E39-L83 (SUS) R1,6 3,2 10 2 dia. Surface de détection *Matériau : laiton nickeléE32-A03-1


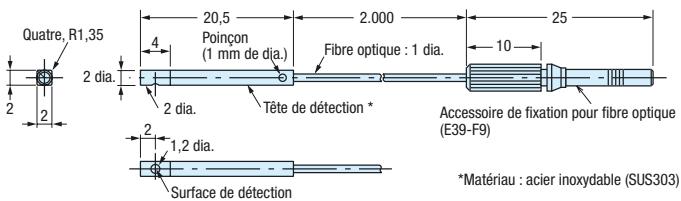

Quatre, R1,35 2 dia. 4 20,5 2.000 25 Poinçon (1 mm de dia.) Fibre optique : 1 dia. 10 2 dia. Tête de détection * Accessoire de fixation pour fibre optique (E39-F9) 2 1,2 dia. Surface de détection *Matériau : acier inoxydable (SUS303)E32-A04-1


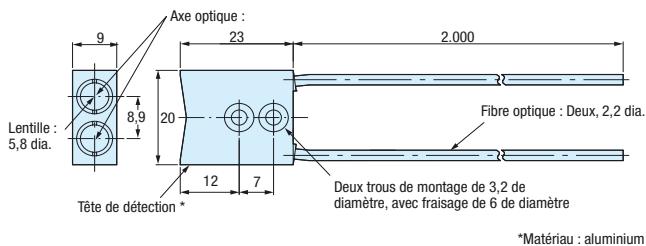

Lentille : 5,8 dia. 9 8,9 23 2.000 20 12 7 Tête de détection * Fibre optique : Deux, 2,2 dia. Deux trous de montage de 3,2 de diamètre, avec fraisage de 6 de diamètre *Matériau : aluminiumE32-A09H2


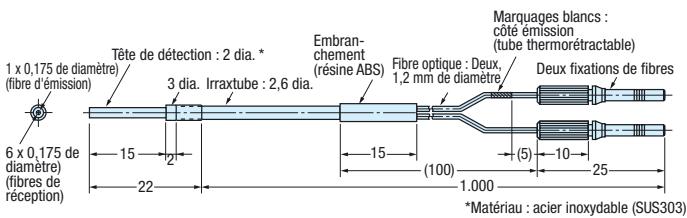

1 x 0,175 de diamètre (fibre d'émission) 6 x 0,175 de diamètre (fibres de réception) Tête de détection : 2 dia. * 3 dia. Irraxtube : 2,6 dia. Embran- chement (résine ABS) Fibre optique : Deux, 1,2 mm de diamètre (100) (5) (10) (25) (1,000) *Matériau : acier inoxydable (SUS303) Marquages blancs : côté émission (tube thermorétractable) Deux fixations de fibresE32-CC200


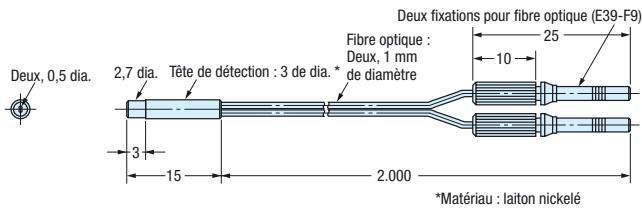

Deux, 0,5 dia. 2,7 dia. Tête de détection : 3 de dia. * Fibre optique : Deux, 1 mm de diamètre Deux fixations pour fibre optique (E39-F9) 25 10 3 15 2.000 *Matériau : laiton nickeléE32-D22B
E32-D24, E32-D24R


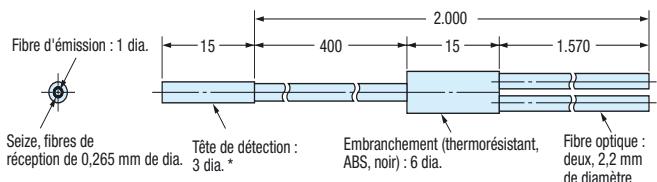

Fibre d'émission : 1 dia. 15 400 2.000 15 1.570 Seize, fibres de réception de 0,265 mm de dia. Tête de détection : 3 dia. * Embranchement (thermorésistant, ABS, noir) : 6 dia. Fibre optique : deux, 2,2 mm de diamètre*Matériau : acier inoxydable (SUS304)
E32-D33


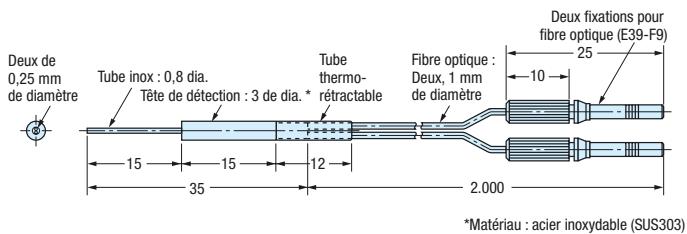

Deux de 0,25 mm de diamètre Tube inox : 0,8 dia. Tête de détection : 3 de dia. * Tube thermo- rétractable Fibre optique : Deux, 1 mm de diamètre Deux fixations pour fibre optique (E39-F9) 25 10 15 15 12 35 2.000 *Matériau : acier inoxydable (SUS303)E32-D36P1
Utilisation du E32-D61-S


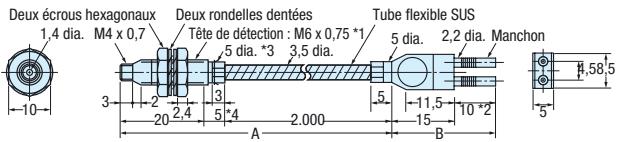

Deux écrous hexagonaux 1,4 dia. M4 x 0,7 Deux rondelles dentées Tête de détection : M6 x 0,75 *1 5 dia. *3 3,5 dia. Tube flexible SUS 5 dia. 2,2 dia. Manchon 10 3 2 20 2,4 3 5 4 2.000 A B 11,5 15 10 *2 5 R,58,5Utilisation du E32-D61
SUS316L Manchon

*1. Matériau : acier inoxydable (SUS303)
*3.Le diamètre est de 6 si la longueur de la fibre dépasse 10 m.
*4.Le diamètre est de 10 si la longueur de la fibre dépasse 10 m.
Utilisation du E32-D73

*1. Matériau : acier inoxydable (SUS303)
E32-D82F1
*2. La partie de 2 m de fibre optique du côté de l'amplificateur est en plastique et peut dès lors être sectionnée librement.
E32-D211, E32-D211R


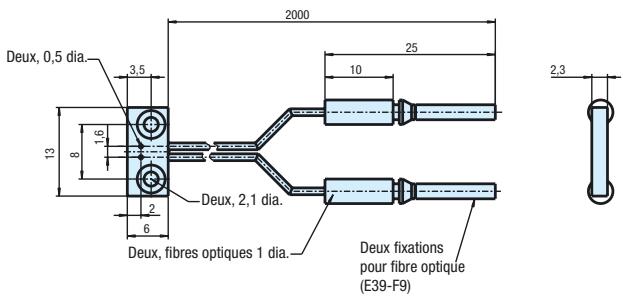

Deux, 0,5 dia. 3,5 13 8 1,6 2 6 Deux, 2,1 dia. Deux, fibres optiques 1 dia. Deux fixations pour fibre optique (E39-F9) 2000 25 10 2,3E32-EL24-1


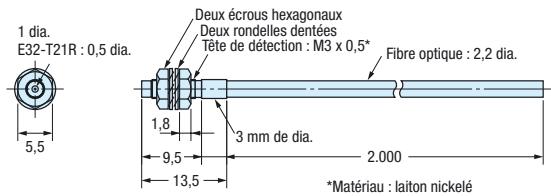

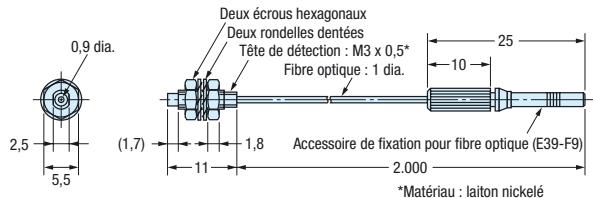

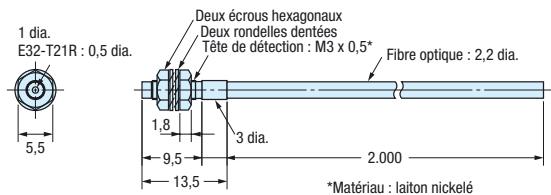

1 dia. E32-T21R : 0,5 dia. 5,5 Deux écrous hexagonaux Deux rondelles dentées Tête de détection : M3 x 0,5* Fibre optique : 2,2 dia. 1,8 3 mm de dia. 9,5 13,5 2.000 *Matériau : laiton nickeléE32-ET51


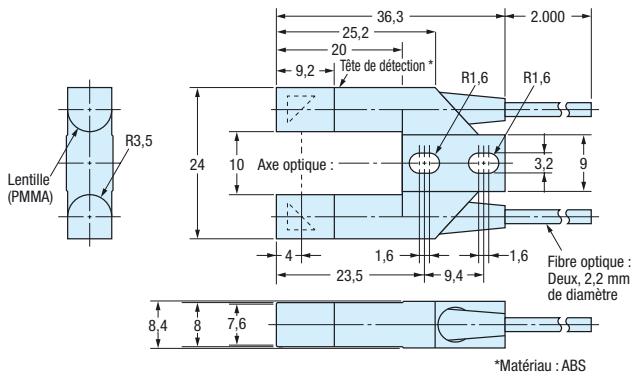

Lentille (PMMA) R3,5 36,3 25,2 20 9,2 Tête de détection * R1,6 R1,6 24 10 Axe optique : 3,2 9 4 1,6 1,6 23,5 9,4 Fibre optique : Deux, 2,2 mm de diamètre 8,4 8 7,6 *Matériau : ABSE32-L16


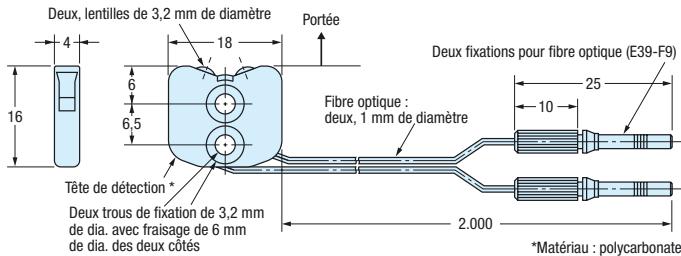

Deux, lentilles de 3,2 mm de diamètre Portée 18 6,5 4 16 Tête de détection* Deux trous de fixation de 3,2 mm de dia. avec fraisage de 6 mm de dia. des deux côtés Fibre optique : deux, 1 mm de diamètre Deux fixations pour fibre optique (E39-F9) 25 10 2.000 *Matériau : polycarbonateE32-L66


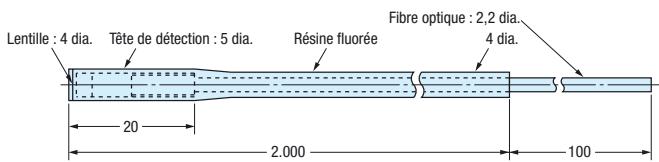

Lentille : 4 dia. Tête de détection : 5 dia. Résine fluorée Fibre optique : 2,2 dia. 4 dia. 20 2.000 100E32-T12L


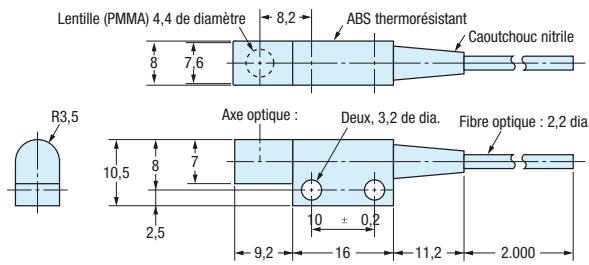

Lentille (PMMA) 4,4 de diamètre 8,2 ABS thermorésistant Caoutchouc nitrile R3,5 Axe optique : Deux, 3,2 de dia. Fibre optique : 2,2 dia. 10,5 8 7 2,5 9,2 16 11,2 2.000E32-T14F
Deux trous de fixation de 2,2 mm
de dia. avec fraisage
de 4,4 mm de dia. des deux côtés


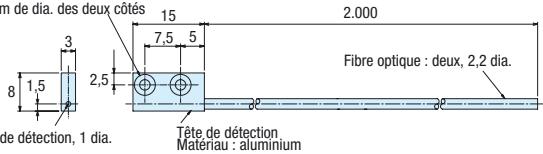

m de dia. des deux côtés 15 2.000 7,5 5 Fibre optique : deux, 2,2 dia. 8 1,5 2,5 de détection, 1 dia. Tête de détection Materiau : aluminiumE32-T15XB
Deux trous de fixation de 2,2 mm de dia.
avec fraisage de 4,4 mm de dia. des deux côtés
Deux trous de fixation de
2,2 mm de dia. avec fraisage
de 4,4 mm de dia. des deux côtés


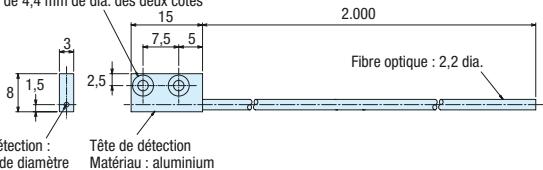

des deux côtés 15 7,5 5 2.000 3 2,5 8 1,5 4 Surface de détection Tête de détection Matériau : aluminium Fibre optique : 2,2 dia.E32-T16


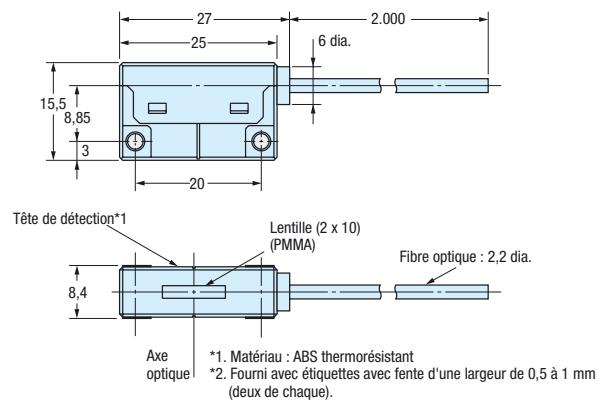

27 25 6 dia. 2.000 15,5 8,85 3 20 Tête de détection*1 Lentille (2 x 10) (PMMA) Fibre optique : 2,2 dia. 8,4 Axe optique *1. Matériau : ABS thermorésistant *2. Fourni avec étiquettes avec fente d'une largeur de 0,5 à 1 mm (deux de chaque).E32-T16J, E32-T16JR


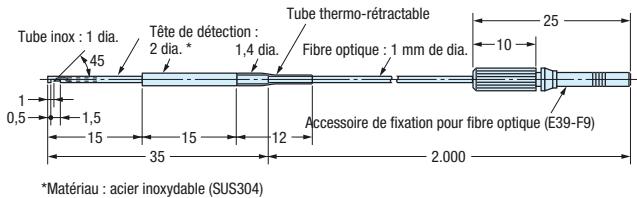

Tube inox : 1 dia. 45 Tête de détection : 2 dia. * Tube thermo-rétractable 1,4 dia. Fibre optique : 1 mm de dia. 10 25 1 0,5 1,5 15 15 12 35 2.000 *Matériau : acier inoxydable (SUS304)Dimensions du produit
E32-T24S


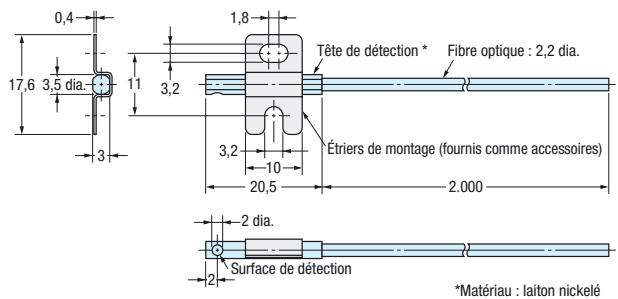

0,4 17,6 3,5 dia. 3 11 3,2 1,8 Tête de détection * Fibre optique : 2,2 dia. 3,2 Étriers de montage (fournis comme accessoires) 10 20,5 2.000 2 dia. Surface de détection 2 *Matériau : laiton nickeléE32-T51F


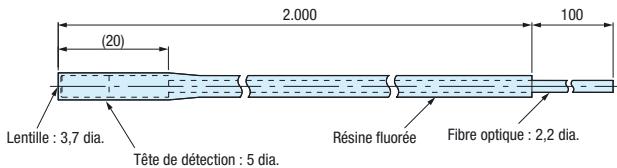

2.000 100 (20) Lentille : 3,7 dia. Tête de détection : 5 dia. Résine fluorée Fibre optique : 2,2 dia.E32-T51V


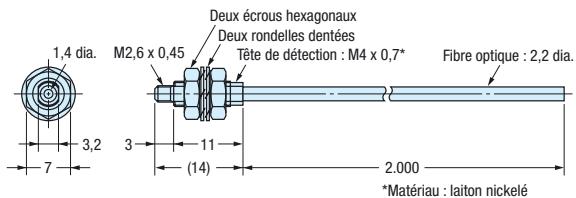

1,15 dia. M4 x 0,7 * Deux écrous M2,6 x 0,45 Deux rondelles à ressort 4 dia. Fibre optique : 3 dia. 4 dia. 2,2 dia. 3 20 (30) 1.000 Connecté à la bride (côté sous vide) 26 *Matériau : aluminiumE32-T54


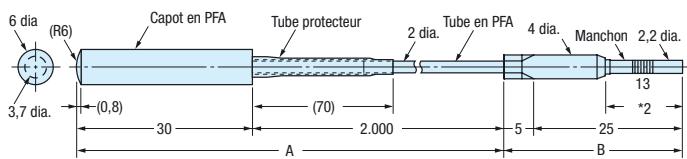

6 dia (R6) Capot en PFA Tube protecteur 2 dia. Tube en PFA 4 dia. Manchon 2,2 dia. 3,7 dia. (0,8) (70) (70) 30 2.000 5 25 13 *2 A BE32-T81R-S


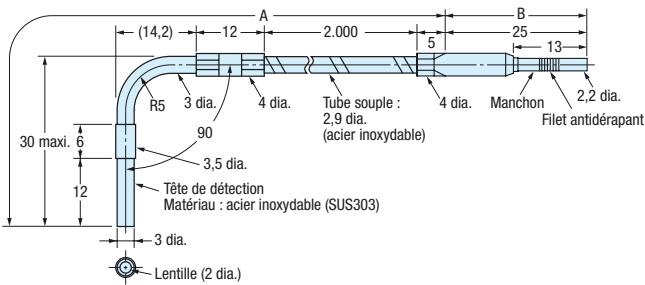

(14,2) 12 A 2.000 B 25 13 5 30 maxi. 6 R5 3 dia. 4 dia. Tube souple : 2,9 dia. (acier inoxydable) 4 dia. Manchon 2,2 dia. Filet antidérapant 90 3,5 dia. Tête de détection Matériau : acier inoxydable (SUS303) 3 dia. Lentille (2 dia.)E32-T84SV

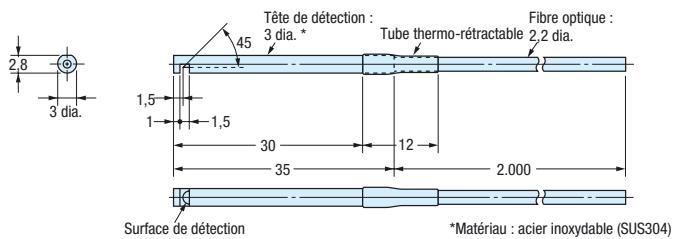

E32-TC200
1 mm de dia. 1,2 de diamètre max. Tube en acier inoxydable (SUS304) Deux écrous hexagonaux Deux rondelles dentées Tête de détection : M4 x 0,7 Fibre optique : 2,2 dia. (filet normal) * (40: E32-TC200B4) 90 11 2,4 2.000 * Matériau : laiton nickeléE32-TC200E
*2. Matériau : acier inoxydable (SUS304)
E39-F32C
Amplificateurs E3X-DA (apprentissage possible) – Exemple de schéma pour la version à connecteur
| E32-A03 2M | Détection de précision |
| Applications spéciales | |
| E32-A03-1 2M | Forme carrée |
| E32-A04 2M | Miniature |
| Détection de précision | |
| Applications spéciales | |
| E32-A04-1 2M | Forme carrée |
| E32-A09 2M | Détection de précision |
| Applications spéciales | |
| E32-A09H 2M | Résistant à la chaleur |
| E32-A09H2 2M | Résistant à la chaleur |
| E32-C11N 2M | Détection de précision |
| E32-C31N 2M | Détection de précision |
| E32-C42 1M | Détection de précision |
| E32-CC200 2M | Détection de précision |
| Applications spéciales | |
| E32-D11 2M | Applications robotiques |
| E32-D11L 2M | Plus longue portée |
| E32-D11N 2M | Cylindriques standard |
| E32-D11U 2M | Résistant aux produits chimiques |
| E32-D12 2M | Plus longue portée |
| E32-D12F | Résistant aux produits chimiques |
| E32-D14F 2M | Résistant aux produits chimiques |
| E32-D14L 2M | Cylindriques standard |
| E32-D14LR 2M | Cylindriques standard |
| E32-D15X 2M | Forme carrée |
| E32-D15XB 2M | Applications robotiques |
| E32-D15XR 2M | Forme carrée |
| E32-D15Y 2M | Forme carrée |
| E32-D15YR 2M | Forme carrée |
| E32-D15Z 2M | Forme carrée |
| E32-D16 2M | Plus longue portée |
| E32-D21 2M | Applications robotiques |
| E32-D21B 2M | Applications robotiques |
| E32-D21L 2M | Plus longue portée |
| E32-D22 2M | Miniature |
| E32-D22B 2M | Miniature |
| Applications robotiques | |
| E32-D22R 2M | Miniature |
| E32-D24 | Miniature |
| E32-D24R 2M | Miniature |
| E32-D32 2M | Miniature |
| Détection de précision | |
| E32-D32L 2M | Détection de précision |
| E32-D32R 2M | Miniature |
| E32-D33 2M | Miniature |
| E32-D36P1 2M | Surveillance de zone |
| E32-D36T 2M | Applications spéciales |
| E32-D61/ D61-S 2M | Résistant à la chaleur |
| E32-D73/ D73-S 2M | Résistant à la chaleur |
| E32-D81R/ D81R-S 2M | Résistant à la chaleur |
| E32-D82F1 4M | Applications spéciales |
| E32-D211 2M | Cylindriques standard |
| E32-D211R 2M | Cylindriques standard |
| E32-D331 2M | Miniature |
| E32-DC200 2M | Cylindriques standard |
| E32-DC200B 2M | Miniature |
| E32-DC200BR | Miniature |
| E32-DC200E 2M | Cylindriques standard |
| E32-DC200F | Miniature |
| E32-DC200FR | Miniature |
| E32-E01 100M | Accessoires |
| E32-E01R 100M | Accessoires |
| E32-E02 100M | Accessoires |
| E32-E02R 100M | Accessoires |
| E32-E05 100M | Accessoires |
| Référence | Groupe |
| E32-EC31 2M | Détection de précision |
| Applications spéciales | |
| E32-EC41 1M | Détection de précision |
| E32-ED11R 2M | Cylindriques standard |
| E32-ED21R 2M | Cylindriques standard |
| E32-ED51 2M | Résistant à la chaleur |
| E32-EDS24R 2M | Forme carrée |
| E32-EL24-1 2M | Détection de précision |
| Applications spéciales | |
| E32-ET11R 2M | Cylindriques standard |
| Applications spéciales | |
| E32-ET16WR-1 2M | Surveillance de zone |
| E32-ET16WR-2 2M | Surveillance de zone |
| E32-ET21R 2M | Cylindriques standard |
| E32-ET51 2M | Résistant à la chaleur |
| E32-ETS10R 2M | Forme carrée |
| E32-ETS14R 2M | Forme carrée |
| E32-G14 | Applications spéciales |
| E32-L16 2M | Détection de précision |
| E32-L24L | Détection de précision |
| Applications spéciales | |
| E32-L25 | Détection de précision |
| E32-L25L | Détection de précision |
| Applications spéciales | |
| E32-L66 2M | Applications spéciales |
| E32-M21 | Surveillance de zone |
| E32-R16 2M | Plus longue portée |
| E32-R21 | Cylindriques standard |
| E32-T11 2M | Applications robotiques |
| E32-T11L 2M | Plus longue portée |
| E32-T11N 2M | Cylindriques standard |
| E32-T11U 2M | Résistant aux produits chimiques |
| E32-T12 2M | Miniature |
| E32-T12B | Applications robotiques |
| E32-T12F | Résistant aux produits chimiques |
| E32-T12L 2M | Plus longue portée |
| E32-T12R 2M | Miniature |
| E32-T14 2M | Plus longue portée |
| E32-T14F 2M | Résistant aux produits chimiques |
| E32-T14L 2M | Miniature |
| E32-T14LR 2M | Miniature |
| E32-T15X 2M | Forme carrée |
| E32-T15XB 2M | Applications robotiques |
| E32-T15Y 2M | Forme carrée |
| E32-T15YR 2M | Forme carrée |
| E32-T15Z 2M | Forme carrée |
| E32-T16 | Surveillance de zone |
| E32-T16J 2M | Surveillance de zone |
| E32-T16JR 2M | Surveillance de zone |
| E32-T16P | Surveillance de zone |
| E32-T16PR 2M | Surveillance de zone |
| E32-T16W 2M | Surveillance de zone |
| E32-T16WR 2M | Surveillance de zone |
| E32-T17L | Plus longue portée |
| E32-T21 2M | Applications robotiques |
| E32-T22 2M | Miniature |
| E32-T22B | Applications robotiques |
| E32-T22L 2M | Plus longue portée |
| E32-T22R 2M | Miniature |
| E32-T22S | Détection de précision |
| Applications spéciales | |
| E32-T24 | Miniature |
| E32-T24R 2M | Miniature |
| E32-T24S | Applications spéciales |
| E32-T51F 2M | Résistant aux produits chimiques |
| E32-T51V 1M | Résistant au vide |
| Référence | Groupe |
| E32-T54 2M | Résistant à la chaleur |
| E32-T54V 1M | Résistant au vide |
| E32-T61-S 2M | Résistant à la chaleur |
| E32-T81F-S 2M | Résistant aux produits chimiques |
| E32-T81R-S 2M | Résistant à la chaleur |
| E32-T84S-S 2M | Résistant à la chaleur |
| E32-T84SV 1M | Résistant au vide |
| E32-T221B | Applications robotiques |
| E32-T222 2M | Miniature |
| E32-T222R 2M | Miniature |
| E32-T223R 2M | Miniature |
| E32-TC200 2M | Cylindriques standard |
| E32-TC200A 2M | Plus longue portée |
| E32-TC200B | Miniature |
| E32-TC200BR | Miniature |
| E32-TC200E 2M | Cylindriques standard |
| E32-TC200F | Miniature |
| E32-TC200FR | Miniature |
| E39-EF1-37 | Accessoires |
| E39-EF51 | Accessoires |
| E39-F1 | Accessoires |
| E39-F10 | Accessoires |
| E39-F11 | Accessoires |
| E39-F13 | Accessoires |
| E39-F14 | Accessoires |
| E39-F15 | Accessoires |
| E39-F1V | Accessoires |
| E39-F2 | Accessoires |
| E39-F32A | Accessoires |
| E39-F32B | Accessoires |
| E39-F32C | Accessoires |
| E39-F32D | Accessoires |
| E39-F3A | Accessoires |
| E39-F3A-5 | Accessoires |
| E39-F3B | Accessoires |
| E39-F4 | Accessoires |

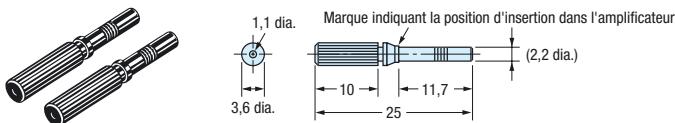

| E39-F9 | Accessoires |
| E39-R1S | Accessoires |
| E39-R3 | Accessoires |
| E3X-CN21 | Accessoires |
| E3X-CN21-M1J | Accessoires |
| E3X-CN21-M3J-2 | Accessoires |
| E3X-DA_AT-S | Amplificateurs avancés |
| E3X-DA_-S | Amplificateurs avancés |
| E3X-DA_SE-S | Amplificateurs simples d'emploi |
| E3X-DAC_-S | Amplificateurs avancés |
| E3X-MDA_ | Amplificateurs avancés |
| E3X-NA | Amplificateurs simples d'emploi |
| E3X-NA_F | Amplificateurs avancés |
| E3X-SD | Amplificateurs simples d'emploi |
Fibres
Installation
Couple de serrage
Le couple de serrage appliqué à la fibre optique doit être le suivant :
Modèle à montage à vis Modèle cylindrique
| Vis M3/M4 | 0,78 Nm maxi. |
| Vis M6/colonne 6 mm dia. | 0,98 Nm maxi. |
| Colonne 1,5 mm dia. | 0,2 Nm maxi. |
| Colonne 2 mm dia. / 3 mm dia. | 0,29 Nm maxi. |
| E32-T12F 5 mm dia. Modèle Teflon | 0,78 Nm maxi. |
| E32-D12F 6 mm dia. Modèle Teflon | |
| E32-T16 | 0,49 Nm maxi. |
| E32-R21 | 0,59 Nm maxi. |
| E32-M21 | 0,49 Nm maxi. à 5 mm maxi. de l'extrémité, 0,78 Nm maxi. à plus de 5 mm de l'extrémité |
| E32-T16P | |
| E32-T16PR | |
| E32-T24S | |
| E32-L24L | 0,29 Nm maxi. |
| E32-L25L | |
| E32-T16J | |
| E32-T16JR | |
| E32-ET16W | 0,3 Nm maxi. |
| E32-ET16WR |
Utilisez une clé de taille appropriée.

Découpe de la fibre
- Insérez une fibre dans l'outil de découpe de la fibre et déterminez la longueur de fibre à couper.
- Appuyez sur l'outil de découpe de la fibre en un seul mouvement pour couper la fibre.
- Coupez une fibre fine de la manière suivante :
| 1 | Un accessoire est fixé temporairement à la fibre fine avant expédition. | ![]() |
| 2 | Fixez l'accessoire avant de régler sa position dans la direction indiquée par la flèche. | ![]() |
| 3 | Insérez la fibre à couper dans E39-F4. | ![]() |
| 4 | Etat fini (découpe correcte) | Remarque : Insérez la fibre optique dans le sens de la flèche. |
Connexion
- Ne tirez pas et n'exercez pas de pression sur les fibres optiques. Les fibres optiques résistent à des forces de traction ou de compression de 9,8 N ou 29,4 N maximum.
- Ne pliez pas la fibre au-delà du rayon de courbure autorisé, mentionné dans les références.

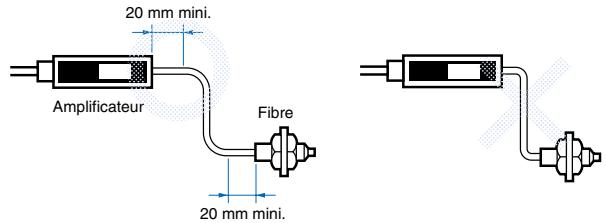

- Ne courbez pas l'extrémité des fibres (à l'exception des modèles E32-T□R et E32-D□R).


- La tête de fibre optique risque de se briser sous l'effet d'une vibration excessive. Une boucle d'un tour peut réduire l'effet des vibrations :
- Le rayon de courbure du tube d'acier inoxydable doit être aussi grand que possible. Plus le rayon de courbure est faible, plus la distance de détection diminue.
- Insérez l'extrémité du tube d'acier inoxydable dans l'outil à courber les manchons et courbez le tube doucement le long de la partie courbe de l'outil à courber les manchons (reportez-vous au schéma).
- Le connecteur à fibre E39-F10 ne peut pas être utilisé pour les extensions.
E32-T14/E32-G14
La présence d'objets réfléchissants à l'avant des lentilles peut placer l'amplificateur dans un état incident.
Dans ce cas, appliquez les autocollants noirs fournis sur l'avant des lentilles.

Diaphragme fourni pour le E32-T16
Pour utiliser le diaphragme fourni, retirez le papier situé au dos et appliquez-le le long du contour de la surface de détection. Le diaphragme est recommandé pour les applications où se produit une saturation.
Exemple
Tête de détection E32-T16

E32-M21
Pour éviter les interférences, prévoir une distance suffisante entre les quatre têtes de détection.
Réglage
E32-G14
En raison de la distance limitée entre les têtes de détection, un apprentissage en deux points (avec et sans objet) est recommandé.
Accessoires
Tubes de protection spiroïdaux
- Insérez une fibre dans le tube de protection spiroïdal à partir du côté du tube portant le raccord avec la tête (vissé).

- Poussez la fibre dans le tube de protection spiroïdal. Le tube doit être droit pour que la fibre ne soit pas tordue lors de l'insertion. Tournez ensuite le capuchon à l'extrémité du tube spiroïdal.

- Fixez le tube de protection spiroïdal à un endroit adéquat à l'aide de l'écrou fourni.

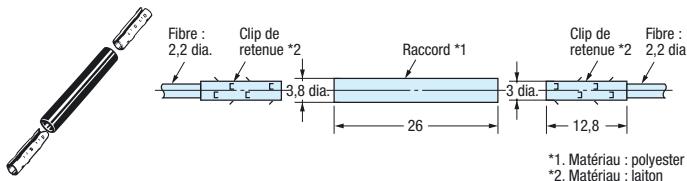

Installez le connecteur selon la procédure suivante.
| 1 | 2 |
- Les fibres doivent être aussi proches que possible lors de leur raccordement. La distance de détection sera réduite d'environ 25 % une fois les fibres raccordées.
On ne peut raccorder que les fibres de 2,2 mm de diamètre.
Amplificateur
Installation
- Fonctionnement après la mise sous tension
L'amplificateur est prêt à fonctionner 200 ms après sa mise sous tension. Si la charge et le capteur sont connectés à des alimentations indépendantes, veillez à mettre le capteur sous tension avant d'alimenter la charge.
Montage
- Connexion et déconnexion des connecteurs
Montage des connecteurs
- Insérez le connecteur maître ou esclave dans l'amplificateur jusqu'à ce qu'il s'enclenche.
Remarque : Attachez les joints aux côtés dotés de rainures
Démontage des connecteurs
- Faites glisser le ou les amplificateur(s) esclave dont le connecteur doit être démonté pour le(s) séparer du reste du groupe.
- Une fois le ou les amplificateur(s) séparé(s), appuyez sur le levier du connecteur et retirez-le. (N'essayez pas de retirer des connecteurs sans les avoir séparés d'abord des autres amplificateurs.)

- Ajout et suppression d'amplificateurs

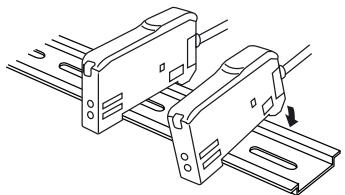

Ajout d'amplificateurs
- Montez les amplificateurs un par un sur le rail DIN.

- Faites glisser les amplificateurs ensemble, alignez les clips et appuyez sur les amplificateurs pour les enclencher.
Eloignez les amplificateurs les uns des autres en les faisant glisser et retirez-les du rail DIN un par un. (N'essayez pas de retirer des amplificateurs du rail DIN avant de les avoir séparés des autres amplificateurs.)
Remarque
- Les spécifications de température ambiante varient selon le nombre d'amplificateurs utilisés ensemble. Pour plus d'informations, reportez-vous à Valeurs nominales/caractéristiques.
- Coupez toujours l'alimentation avant d'ajouter ou de retirer des amplificateurs.

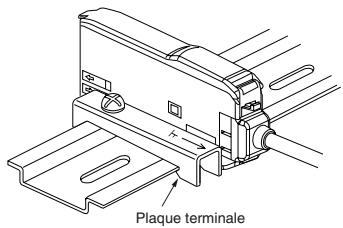

• Montage de la plaque terminale (PFP-M)
Utilisez une plaque terminale s'il est possible que l'amplificateur bouge, par ex. en raison de vibrations. Si vous prévoyez de monter une console mobile, connectez la plaque terminale dans le sens indiqué sur le schéma suivant.

• Montage de la tête de la console mobile
Laissez un espace d'au moins 20 mm entre l'amplificateur le plus proche et la tête de la console mobile.

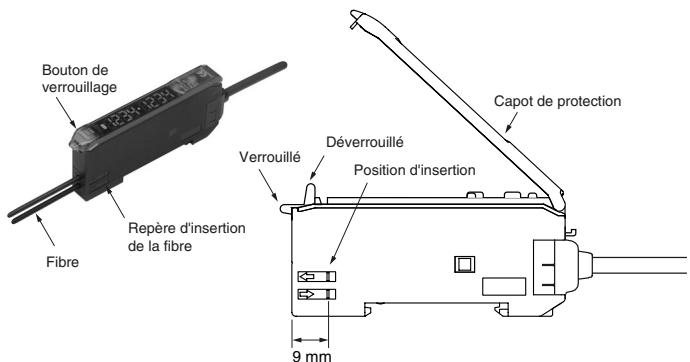

L'amplificateur E3X dispose d'un bouton de verrouillage pour une connexion facile des fibres. Connectez ou déconnectez les fibres en suivant les procédures suivantes :
1. Connexion
Ouvrez le capot de protection, insérez les fibres en tenant compte des repères d'insertion sur le côté de l'amplificateur et abaissez le bouton de verrouillage.

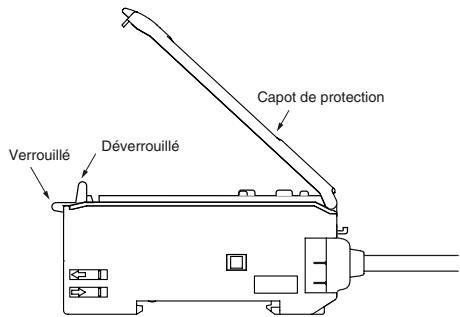

2. Déconnexion des fibres
Retirez le capot de protection et soulevez le bouton de verrouillage pour tirer les fibres.
2. Verrouillez ou déverrouillez le bouton de verrouillage avec une température ambiante comprise entre -10 ^ et 40 ^ .
- Capot de protection
Laissez toujours le capot en place lorsque vous utilisez l'amplificateur.
Le produit étant sans cesse amélioré, ces caractéristiques peuvent être modifiées sans préavis.
FRANCE
Omron Electronics S.A.S.
14, rue de Lisbonne
93110 ROSNY SOUS BOIS
N°Indigo 0 825 825 679
316 853 332 R.C.S. BOBIGNY
Tél. : + 33 1 56 63 70 00
Fax : + 33 1 48 55 90 86
www.industrial.omron.fr
BELGIQUE
Omron Electronics N.V./S.A.
Tél. : +41 (0) 41 748 13 13
Fax : +41 (0) 41 748 13 45
www.industrial.omron.ch
Romanel Tél. : +41 (0) 21 643 75 75
316 853 332 R.C.S. BOBIGNY Tél.: +33 1 56 63 70 00 Bien que nous nous efforcions d'atteindre la perfection,
Omron Europe By etou ses minales et partenaires n'offrent aucune garantie et n'assument aucune responsabilité pour ce qui est de l'exactitude ou de l'exhaustivité des informations fournies dans ce document. Nous nous réservons le droit de modifier son contenu à tout moment et sans préavis.

























































































Remarque : Insérez la fibre optique dans le sens de la flèche.
