MODE D'EMPLOI E2S OMRON

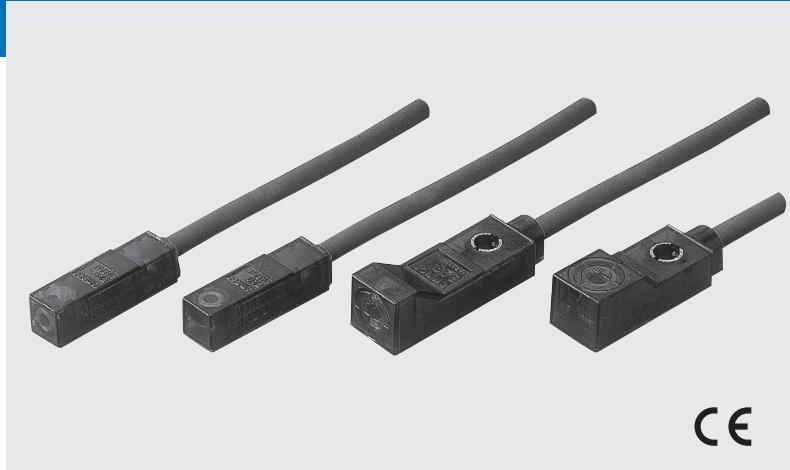

Décteur de proximité inductif carré miniature
E2S
- Boitier miniature avec détention longue distance.
- Surfaces de détention face avant et laterale.

Caracteristiques
5,5 mm Boitier ultra compact
Le modele 5,5× 5,5mm permet d'utiliser des machines et apparéils plus petits et peu encombrants.
Adopté pour machines et apparèils plus compacts.

5,5 mm

1 kHz Réponse à grande vitesse
Etanchéité totale du boftier de la structure, degré de protection IEC 60529 IP67.
1/20 rant (par rapport aux modeles conventionnels)
Consommation fortement réduite. Le courant de fuite de 0,8 mA (pour 24 Vc.c.) pour le modele c.c. à 2 fils a un ratio d'environ 1 / 20 par rapport au modele c.c. à 3 fils conventionnel. Solution optimale pour des applications à plusieurs détecteurs telles que les interrupteurs à cames.
Modèles c.c. à 2 fils
Capteurs
| Forme | Surface de détction | Portée | Modèle | ||||
| Mode de fonctionnement | |||||||
| NO | NF | ||||||
| Non blindré | Face avant | 1,6 mm | E2S-W11 * | E2S-W12 | |||
| Face arrière | E2S-Q11 * | E2S-Q12 | |||||
| Face avant | E2S-W21 * | E2S-W22 | |||||
| Face arrière | 2,5 mm | E2S-Q21 * | E2S-Q22 | ||||
- Modèles disponibles avec différentes fréquences de réponse (NO uniquement). La référence de ces modèles se présente sous la forme E2S-□□B (par exemple, E2S-W11B)
Modèles c.c. à 3 fils
| Forme | Surface de détction | Portée | Caracteristiques de sortie | Modèle | |||
| Mode de fonctionnement | |||||||
| NO | NF | ||||||
| Non blindré | Face avant | 1,6 mm | NPN | E2S-W13* | E2S-W14 | ||
| Face arrière | E2S-Q13* | E2S-Q14 | |||||
| Face avant | E2S-W23* | E2S-W24 | |||||
| Face arrière | 2,5 mm | E2S-Q23* | E2S-Q24 | ||||
| Face avant | PNP | E2S-W15* | E2S-W16 | ||||
| Face arrière | 1,6 mm | E2S-Q15* | E2S-Q16 | ||||
| Face avant | E2S-W25* | E2S-W26 | |||||
| Face arrière | 2,5 mm | E2S-Q25* | E2S-Q26 | ||||
- Modèles disponibles avec différentes fréquences de réponse (NO uniquement). La référence de ces modèles se présente sous la forme E2S-□□B (par exemple, E2S-W11B)
Accessoires (à commander séparément)
Etriers de fixation
| Forme | Modèle | Quantité | Remarques |
| Y92E-C1R6 | 1 | Fourni avec le E2S-☐1☐☐ | |
| Y92E-C2R5 | Fourni avec le E2S-☐2☐☐ | ||
| Y92E-D1R6 | --- | ||
| Y92E-D2R5 | --- |
Nomenclature
E2S-
1
① Série carre compacte

2
carre
acte

(4)
(2) Direction de détction
W: Detection face avant
Q: Detection face arrête

④ Sortie
Taille et distance de détction (objet à détecter standard)
1:c.c.2 fils NO
2:c.c.2 fils NF
3 : NPN c.c. 3 fils NO
4 : NPN c.c. 3 fils NF
5:PNPC.c.3 fils NO
6:PNP c.c.3 fils NF

de réponse
Vide:standard
B:Autre fréquence
de réponse
Modèles c.c. à 2 fils
| Modèle | E2S-W11 E2S-W12 | E2S-Q11 E2S-Q12 | E2S-W21 E2S-W22 | E2S-Q21 E2S-Q22 | |
| Surface de détction | Face avant | Face arrière | Face avant | Face arrière | |
| Portée | 1,6 mm ±10 % | 2,5 mm ±15 % | |||
| Réglage de distance | 0 à 1,2 mm | 0 à 1,9 mm | |||
| Distance différentielle | 10 % maxi. | ||||
| Objet à détector | Métal ferreux (la sensibilité diminue avec des métaux non ferreux) | ||||
| Objet à détector standard | Fer, 12 x 12 x 1 mm | Fer, 15 x 15 x 1 mm | |||
| Fréquence de réponse | 1 kHz min. | ||||
| Tension d'alimentation nominale (tension de fonctionnement) | 12 à 24 Vc.c. (10 à 30 Vc.c.), ondulation (p-p): 10 % maxi. | ||||
| Courant de fuite | 0,8 mA max. | ||||
| Sortie de contrôle | Capacité de commutation | 3 à 50 mA c.c. max. | |||
| Tension résiduelle | 3 V max. (sous un courant de charge de 50 mA avec une longueur de cable de 1 m) | ||||
| Voyant | Modèles □□1 : voyant de fonctionnement (rouge), voyant de réglage (vert) Modèles □□2 : voyant de fonctionnement (rouge) | ||||
| Mode de fonctionnement (avec rapprochement de l'objet) | Modèles □□1 : NO Modèles □□2 : NF | ||||
Les fréquences de réponse pour les commutations c.c. sont des valeurs moyennes mesurées dans des conditions telles que la distance entre chaque objet à déctector est deux fois plus grande que la taille dudit object et la distance de détction réglée est égale à la moitié de la distance de détction maximale.
Modèles c.c. à 3 fils
| Modèle | E2S-W13 E2S-W14 | E2S-Q13 E2S-Q14 | E2S-W23 E2S-W24 | E2S-Q23 E2S-Q24 | E2S-W15 E2S-W16 | E2S-Q15 E2S-Q16 | E2S-W25 E2S-W26 | E2S-Q25 E2S-Q26 | |
| Surface de détction | Face avant | Face arrière | Face avant | Face arrière | Face avant | Face arrière | Face avant | Face arrière | |
| Portée | 1,6 mm ±10 % | 2,5 mm ±15 % | 1,6 mm ±10 % | 2,5 mm ±15 % | |||||
| Réglage de distance | 0 à 1,2 mm | 0 à 1,9 mm | 0 à 1,2 mm | 0 à 1,9 mm | |||||
| Distance différentielle | 10 % maxi. | ||||||||
| Objet à détector | Métal ferreux | ||||||||
| Objet à détector standard | Fer, 12 x 12 x 1 mm | Fer, 15 x 15 x 1 mm | Fer, 12 x 12 x 1 mm | Fer, 15 x 15 x 1 mm | |||||
| Fréquence de réponse | 1 kHz min. | ||||||||
| Tension d'alimenta-tion nominale (tension de fonctionnement) | 12 à 24 Vc.c. (10 à 30 Vc.c.), ondulation (p-p): 10 % maxi. | ||||||||
| Consommation | 13 mA max. (24 Vc.c., sans charge) | ||||||||
| Sortie de con-trole | Capacité de commutation | NPN collecteur ouvert 100 mA max. (30 Vc.c. max.) | PNP collecteur ouvert 50 mA max. (30 Vc.c. max.) | ||||||
| Tension résiduelle | 1 V max. (sous un courant de charge de 50 mA avec une longueur de cable de 1 m) | ||||||||
| Voyant | Voyant de fonctionnement (orange) | ||||||||
| Mode de fonctionnement (avec rapprochement de l'objet) | Modèles □□3: NO Modèles □□4: NF | Modèles □□5: NO Modèles □□6: NF | |||||||
- Les fréquences de réponse pour les commutations c.c. sont des valeurs moyennes mesurées dans des conditions telles que la distance entre chaque objet à détecter est deux fois plus grande que la taille dudit object et la distance de détction régée est égale à la moitié de la distance de détction maximale.
\section*{Caracteristique}
| Modèle | E2S-□□□ | |
| Circuits de protection | Inversion des polarités et absorbeur de surtension | |
| Température ambiente | Fonctionnement: -25 °C à 70 °C, stockage: -40 °C à 85 °C (sans givrage ni condensation) | |
| Humidité ambiente | Fonctionnement: 35 à 90 %, Stockage: 35 à 95 % (sans condensation) | |
| Influence de la température | ±15 % max. de la distance de détention à 23 °C dans une plage de températures comprises entre -25 °C et 70 °C | |
| Influence de la tension | ±2,5 % max. de la distance de détention pour une tension d'alimentation nominale ±10 % | |
| Résistance d'isolation | 50 MΩ min. (à 500 Vc.c.) entre les parties alimentées et le boîtier | |
| Rigidité diélectrique | 1 000 Vc.a. pendant 1 min entre les parties alimentées et le boîtier | |
| Résistance aux vibrations | 10 à 55 Hz, 1,5 mm amplitude double pendant 2 heures dans les directions X, Y et Z | |
| Résistance aux chocs | Destruction: 500 m / s² 3 fois dans chacune des directions X, Y et Z | |
| Structure protectrice | IEC60529 IP67 | |
| Méthode de connexion | Modèles précâblés (longueur standard : 3 m) | |
| Poids (emballé) | 10 g env. | |
| Matériau | Boîtier | Polyarylate |
| Accessoires | Etrier de fixation | |

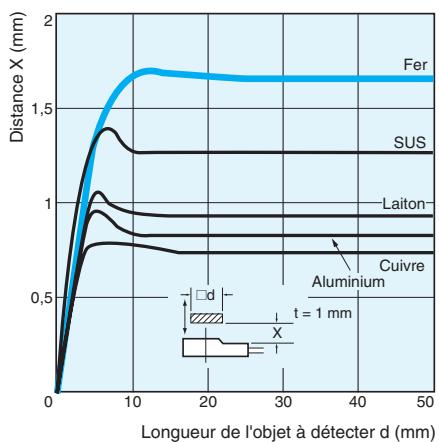

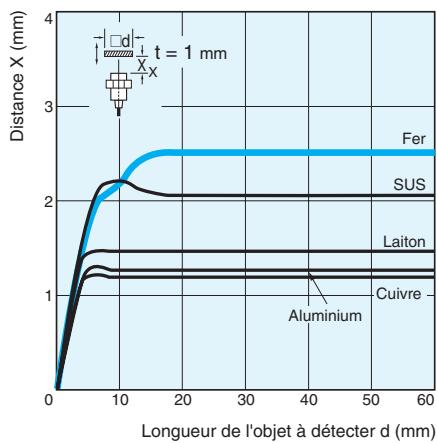

Données caractéristiques (type)
Distance de détction rapportée à l'objet à détector

E2S-W1/ -Q1

E2S-W2/ -Q2
Modèles c.c. à 2 fils
| Mode de fonctionnement | Modèle | Histogramme | Circuit de sortie | |||
| NO | E2S-W11 E2S-W21 E2S-Q11 E2S-Q21 | Zone de non-détection Position de réglage détction instable Zones de détction stable Object à déctector (%) 100 80 0 Distance de détction nominale ON OFF ON OFF ON OFF Sortie de contrôle | Marron Charge +V Circuit principal Bleu 0 V | |||
| NF | E2S-W12 E2S-W22 E2S-Q12 E2S-Q22 | Zone de non-détection Zone de détction (%) 100 0 Zone de non-détection ON OFF ON OFF Sortie de contrôle | ||||
Modèles c.c. à 3 fils
| Mode de fonctionnement | Type de sortie | Modèle | Histogramme | Circuit de sortie | |
| NO | NPN | E2S-W13 | Objet à déctector | Oui Non | |
| E2S-W23 | Transistor de sortie (charge) | ON OFF | |||
| E2S-Q13 | Voyant de fonctionnement (orange) | ON OFF | |||
| E2S-Q23 | |||||
| NF | E2S-W14 | Objet à déctector | Oui Non | ||
| E2S-W24 | Transistor de sortie (charge) | ON OFF | |||
| E2S-Q14 | Voyant de fonctionnement (orange) | ON OFF | |||
| E2S-Q24 | * Courant de charge maximal : 50 mA | ||||
| NO | PNP | E2S-W15 | Objet à déctector | Oui Non | |
| E2S-W25 | Transistor de sortie (charge) | ON OFF | |||
| E2S-Q15 | Voyant de fonctionnement (orange) | ON OFF | |||
| E2S-Q25 | |||||
| NF | E2S-W16 | Objet à déctector | Oui Non | ||
| E2S-W26 | Transistor de sortie (charge) | ON OFF | |||
| E2S-Q16 | Voyant de fonctionnement (orange) | ON OFF | |||
| E2S-Q26 | * Courant de charge maximal : 50 mA | ||||
Précautions
Utilisation correcte
Conception

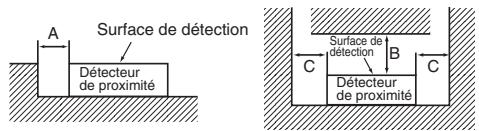

Effets du métal avoirinant
- Maintenez une distance minimale entre le détecteur et le métal environnant comme indiqué dans le tableau ci-dessous.
- Modèle à détéction avant (ne dépissant pas la hauteur de la tête du détecteur)

(Unite : mm)
| Modèle Longueur | A | B | C |
| E2S-W1□ | 0 | 8 | 2 |
| E2S-W2□ | 15 | 10 |
- Modèle à détction arrêté


(Unité : mm)
| Modèle Longueur | A | B | C |
| E2S-Q1□ | 8 | 3 | 2 |
| E2S-Q2□ | 15 | 10 | 3 |
Interférences mutuelles
Si plusieurs détecteurs se trouvent face à face ou en parallelle, vérifie qu'il y a suffisamment d'espace entre les détecteurs adjacents afin de supprimer toute interférence mutuelle comme indiquedans le schéma suivant.
-
Modèle à détéction
-
Modèle à détéction arrêté

avant
(Unite : mm)
| Modèle Longueur | A | B |
| E2S-W(Q)1□ | 50 (40) | 20 (5,5) |
| E2S-W1□ | 75 (50) | 25 (8) |
Remarque : Les valeurs ci-dessus entre parenthèses sont appliquées lors de l'utilisation de deux détecteurs fonctionnant avec des fréquences différentes.
Installation
Couple de serrage
Ne pas serrer les vis de montage du E2S-W(Q)2 avec un couple de serrage supérieur à 0,7 Nm.

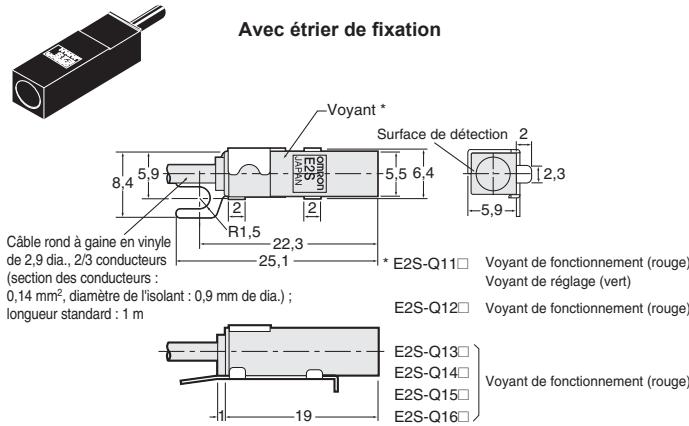

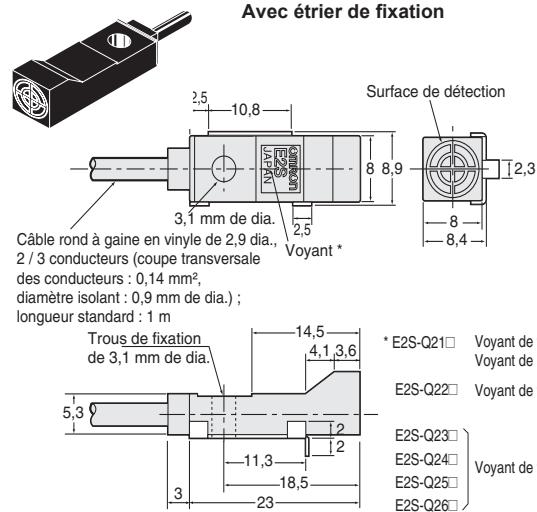

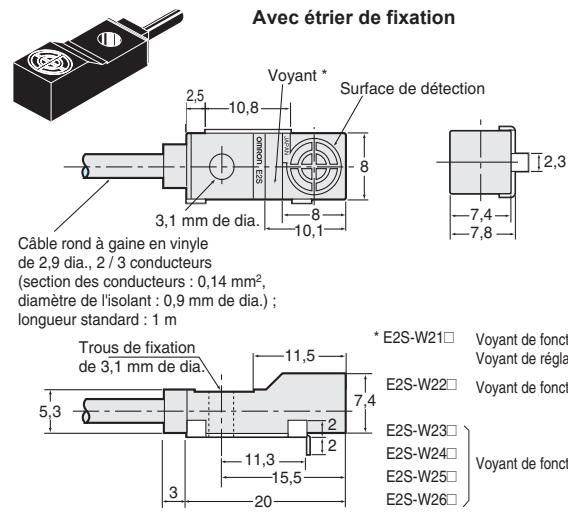

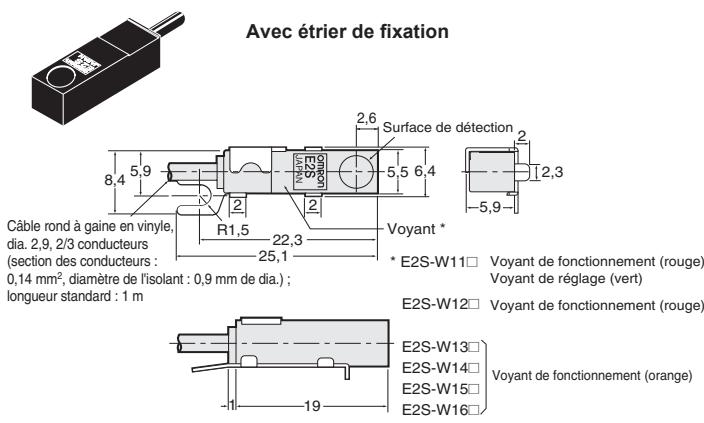

Capeurs

E2S-W1□

E2S-Q1□

E2S-W2

E2S-Q2

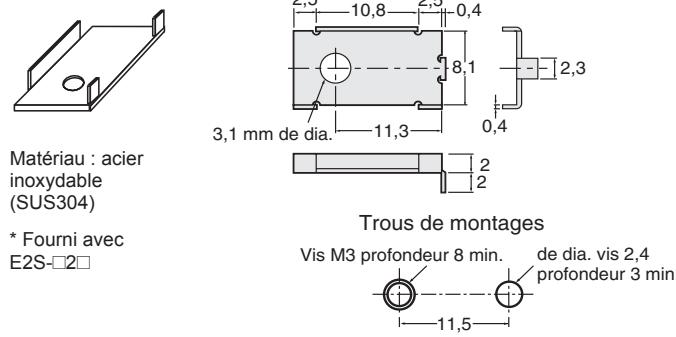

Accessoires (à commander séparément*)

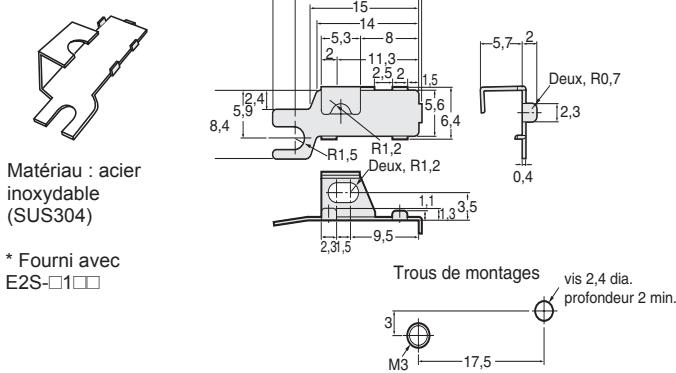

Etrier de fixation Y92E-C1R6

Etrier de fixation Y92E-C2R5

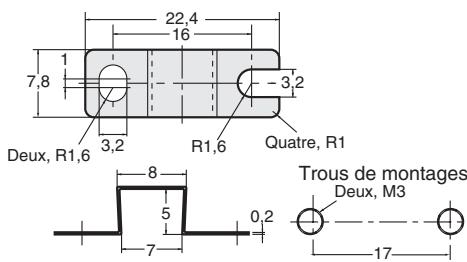

Etrier de fixation Y92E-D1R6
Matériau:acier inoxydable (SUS304)

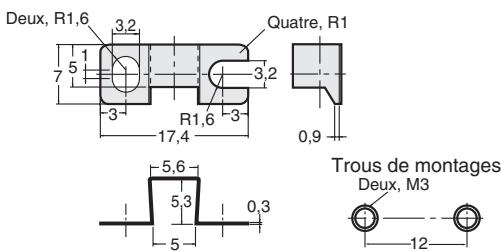

Etrier de fixation Y92E-D2R5

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimetre en pouces, Multielz par 0,03937. Pour convertir les grammes en onces, Multielz par 0,03527.
