E2Q4 - Capteurs de proximité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité inductif carré
Modèles	E2Q4-N20, E2Q4-N30M, E2Q4-N40M
Portée nominale (Sn)	20 mm (blindé), 30 mm ou 40 mm (non blindé)
Objet détecté	Métaux ferreux (Fe 37)
Alimentation	10 à 30 Vc.c.
Consommation	20 mA max.
Sortie de contrôle	NPN ou PNP, NO ou NO+NF, 200 mA max.
Protection du circuit	Inversion de polarité, court-circuit de sortie
Voyants	Fonctionnement (jaune), tension (vert)
Fréquence de commutation	150 Hz
Température ambiante	-25 °C à 70 °C
Humidité ambiante	35 à 95 %
Rigidité diélectrique	1500 Vc.a., 50/60 Hz, 1 min
Résistance aux vibrations	10 à 55 Hz, amplitude 1 mm (IEC 60068-2-6)
Résistance aux chocs	30 G pendant 11 ms (IEC 60068-2-27)
Degré de protection	IP67 (IEC 60529)
Connexion	Connecteur M12, 4 broches
Matériau du boîtier	PBT
Dimensions (L x H x P)	Voir schéma dans la notice (ex. 40 x 40 x 45 mm pour N20)
Entretien et nettoyage	Vérifier montage, câblage, absence de poussière métallique. Ne pas démonter.
Précautions de sécurité	Ne pas utiliser en gaz explosifs. Alimentation dans plage nominale. Éviter courts-circuits.
Réparabilité	Non réparable par l'utilisateur. Ne pas démonter.

FOIRE AUX QUESTIONS - E2Q4 OMRON

Quelle est la différence entre les modèles blindé et non blindé ?

Le modèle blindé (E2Q4-N20) a une portée de 20 mm et peut être monté dans du métal sans espace. Les modèles non blindés (E2Q4-N30M, N40M) ont une portée plus grande (30 ou 40 mm) mais nécessitent un espace libre autour du capteur pour éviter les interférences.

Comment choisir entre sortie NPN et PNP ?

Le choix dépend de votre système de contrôle. Généralement, les systèmes japonais utilisent le NPN (commutation négative) et les européens le PNP (commutation positive). Vérifiez la logique d'entrée de votre automate.

Quelle est la tension d'alimentation autorisée ?

La tension d'alimentation doit être comprise entre 10 et 30 Vc.c. (courant continu). Ne pas appliquer de tension supérieure sous peine de détruire le capteur.

Comment câbler le connecteur M12 ?

Broche 1 : marron (+V), broche 3 : bleu (0V), broche 4 : noir (sortie). La broche 2 n'est pas utilisée. Pour les sorties NO+NF, le blanc (broche 2) est utilisé pour la sortie NF sur certains modèles PNP.

Quels objets métalliques sont détectés ?

Le capteur détecte les métaux ferreux (acier, fer). Pour les métaux non ferreux, la portée est réduite. L'objet standard de test est une plaque d'acier Fe 37 de dimensions minimales (60x60x1mm pour 20mm de portée).

Comment éviter les interférences entre plusieurs capteurs ?

Respectez les distances minimales entre capteurs voisins : pour les modèles N20, espacement de 40 mm ; pour N30M, 120 mm ; pour N40M, 150 mm. Ne les montez pas face à face sans espace suffisant.

Quelle est la distance de détection réglable ?

La distance de détection peut être réglée de 0 à 80% de la portée nominale (Sn). Par exemple, pour un E2Q4-N20, de 0 à 16,2 mm. Le réglage se fait par potentiomètre (non visible sur l'extérieur ?) – se référer à la notice pour la procédure exacte.

Le capteur peut-il être utilisé en extérieur ?

Oui, car il a une protection IP67, mais il est déconseillé de l'exposer directement à la pluie ou aux projections d'eau. Utilisez-le dans la plage de température -25 à 70°C et évitez les gaz corrosifs.

Que faire si le voyant jaune ne s'allume pas ?

Vérifiez l'alimentation (tension correcte sur les broches 1 et 3), le câblage, et la charge. Si le voyant vert est éteint, l'alimentation est absente. Si le voyant jaune reste éteint, le capteur peut être défectueux ou l'objet est hors de portée.

Quelle est la fréquence de commutation maximale ?

La fréquence de commutation est de 150 Hz, ce qui signifie que le capteur peut détecter jusqu'à 150 objets par seconde. Pour des vitesses plus élevées, utilisez un modèle haute fréquence.

MODE D'EMPLOI E2Q4 OMRON

E2Q4

• Format plat compact.
• Connexion à embrocher M12.
• Protection intégrée contre les courts-circuits et les inversions de polarité.
• Positionnement de face active : incréments de (axe des Y), (axe des X).

Détecteur de proximité carré

C E

Informations pour la commande

Modèles c. c.

Portée	Connexion	Face active	Sortie
				NO	NO + NF
20 mm blindé	Connecteur embrochable	Modifiable	NPN	E2Q4-N20E1-M1	E2Q4-N20E3-M1
			PNP	E2Q4-N20F1-M1	E2Q4-N20F3-M1
30 mm non blindé			NPN	E2Q4-N30ME1-M1	E2Q4-N30ME3-M1
			PNP	E2Q4-N30MF1-M1	E2Q4-N30MF3-M1
40 mm non blindé			NPN		E2Q4-N40ME3-M1
			PNP		E2Q4-N40MF3-M1
Modèle		Blindé	Non blindé
		E2Q4-N20□-M1	E2Q4-N30M□-M1	E2Q4-N40M□3-M1
Portée Sn		20 mm ±10 %	30 mm ±10 %	40 mm ±10 %
Taille standard de l'objet à détector, L x l x H, Fe 37		60 x 60 x 1 mm	90 x 90 x 1 mm	120 x 120 x 1 mm
Réglage de distance		0 à 16,2 mm	0 à 24,3 mm	0 à 32,4 mm
Fréquence de commutation		150 Hz
Objet à détector		Métaux ferreux
Déplacement différentiel		15 % max. de la portée Sn
Tension de fonctionnement		10 à 30 Vc.c.
Consommation		20 mA max.
Sortie de contrôle	Modèle	E2Q4-N□□□E1-□□: NPN - NO E2Q4-N□□□E3-□□: NPN - NO + NF E2Q4-N□□□F1-□□: PNP - NO E2Q4-N□□□F3-□□: PNP - NO + NF
	Charge	200 mA max.
	Chute de tension lors de la mise sous tension	3 Vc.c. max. (courant de charge de 200 mA)
Protection du circuit		Inversions de polarité, courts-circuits de sortie
Voyant		Voyant de fonctionnement (jaune), tension de fonctionnement (voyant vert)
Température ambiente		Fonctionnement: -25° à 70 °C
Humidité ambiente		35 à 95 %
Influence de la température		±10 % max. de Sn à 23° dans une gamme de température comprise entre -25° et 70 °C
Rigidité diélectrique		1 500 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pieces sous tension et le boîtier
Compatibilité electromagnétique CEM		EN 60947-5-2
Résistance aux vibrations		10 à 55 Hz, amplitude de 1 mm conforme à la norme IEC 60068-2-6
Résistance aux chocs		Environ 30 G pendant 11 ms selon la norme IEC 60068-2-27
Degré de protection		IEC 60529 IP 67
Connexion	Connecteur	Fiche M12, 4 broches
Matériau	Boîtier	PBT
	Face de détention	PBT
Homologations		CERTIFIÉ UL HOMOLOGUÉ

Sortie NPN

Modèle	Fonctionnement	Histogramme	Circuit de sortie
E2Q4-N20E1-M1 E2Q4-N30ME1-M1	NO	Zone de non-détection Zone de détection Détector de proximé Objet à déctector (%) 100 Distance de ON OFF Voyant jaune ON OFF Sortie de contrôle	Marron ① +V Charge 4,7 kΩ Voyant de fonctionnement (jaune) Noir ④ Bleu ③ 0 V Disposition des broches du connecteur ① ② ④ ③ Remarque: La borne 2 n'est pas utilisée.
E2Q4-N20E3-M1 E2Q4-N30ME3-M1 E2Q4-N40ME3-M1	NO + NF	Zone de non-détection Zone de détection Détector de proximé Objet à déctector (%) 100 Distance de ON OFF Voyant jaune ON OFF Sortie de contrôle NO ON OFF Sortie de contrôle NF	Marron ① +V Charge 4,7 kΩ Voyant de fonctionnement (jaune) Noir ④ Bleu ③ 0 V Disposition des broches du connecteur ① ② ④ ③

Sortie PNP

Modèle	Fonctionnement	Histogramme	Circuit de sortie
E2Q4-N20F1-M1 E2Q4-N30MF1-M1	NO	Zone de non-détection Zone de détection Détector de proximité Objet à déctector (%) 100 Détector de nommaine ON OFF ON OFF Sortie de contrôle ON OFF Sortie de contrôle OFF	Marron① +V Noir ④ Charge Bleu ③ Disposition des broches du connecteur ① ② ④ ③ Remarque: la borne 2 n'est pas utilisée.
E2Q4-N20F3-M1 E2Q4-N30MF3-M1 E2Q4-N40MF3-M1	NO + NF	Zone de non-détection Zone de détection Détector de proximité Objet à déctector (%) 100 Détector de nommaine ON OFF ON OFF Sortie de contrôle NO ON OFF Sortie de contrôle NF	Marron① +V Blanc ② NF Noir ④ Charge Bleu ③ Disposition des broches du connecteur ① ② ④ ③

Dimensions (en mm)

Modèles E2Q4-...-M1

Connexion

Modèles c. c.

Type de connexion	Méthode	Description
AND Connexion en série)	Correct OUT i L Charge V S	Les détecteurs connectés ensemble doivent respecter les conditions suivantes : iL + (N-1) x i ≤ Limité supérieure de la sortie de contrôle de chaque détector VS - N x VR ≥ Tension de fonctionnement de la charge N = Nombre de détecteurs VR = Tension résiduelle de chaque détector VS = Tension d'alimentation i = Consommation du détector iL = Courant de charge Si le relais MY, fonctionnant à 24 Vc.c., est utilisé comme charge, il n'est pas possible de connecter plus de deux détecteurs de proximité à la charge.
OR (connexion en parallelle)	Correct OUT i L Charge V S	Il est possible de relier en parallèle un minimum de trois détecteurs avec sorties de courant. Le nombre de détecteurs installés en parallèle varie selon le modèle du détector de proximité.

Précautions

Attention

Alimentation

Ne pas imposer une tension excessive au E2Q4 car cela risque de le faire exploser ou brûler.

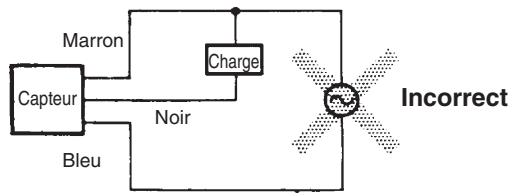

Ne pas connecter un modèle c.c. à une source d'alimentation c.a. Si une alimentation c.a. (100 Vc.a. ou plus) est connectée au détecteur, celui-ci peut exploser ou brûler.

Veillez à respecter les précautions suivantes afin d'assurer un fonctionnement du détecteur en toute sécurité.

Câblage

Tension d'alimentation et tension d'alimentation de la charge de sortie

Veillez à ce que l'alimentation vers le détecteur soit comprise dans la plage de tension nominale. Si le détecteur reçoit une tension supérieure à la plage de tension nominale, il peut exploser ou brûler.

Court-circuit de la charge

Ne court-circuitez pas la charge car cela risque d'endommager le détecteur.

Connexion sans charge

Ne raccordez pas l'alimentation au détecteur sans charge connectée; cela peut faire exploser ou brûler les éléments internes.

Environnement de fonctionnement

N'utilisez pas le détecteur en présence de gaz explosifs ou inflammables.

Effets du métal ayant un effet irritant

Maintenez une distance minimale entre le détecteur et le métal environnant comme indiqué dans le tableau ci-dessous.

Effets du métal environnant (unité : mm)

Modèle	Longueur	A	B	C
E2Q4-N20□-M1		45	0	0
E2Q4-N30M□-M1		90	250	30
E2Q4-N40M□-M1		120	300	40

Interférences mutuelles

Si plusieurs détecteurs se trouvent en parallèle, veiller à une distance suffisante entre les détecteurs adjacents pour éliminer les interférences mutuelles, comme indiqué dans le schéma suivant.

Côte à côte

Interférences mutuelles (unité : mm)

Modèle	Longueur	A
E2Q4-N20□-M1		40
E2Q4-N30M□-M1		120
E2Q4-N40M□-M1		150

Temps de réinitialisation de l'alimentation

Le détector est prêt à fonctionner 300 ms après sa mise sous tension. Si la charge et le détector sont connectés à des alimentations indépendantes, veillez à mettre sous tension le détector avant d'alimenter la charge.

Mise hors tension

Le détecteur de proximité peut émettre un signal d'impulsion lorsqu'il est mis hors tension. Il est donc conseillé de mettre hors tension la charge avant le détecteur de proximité.

Transformateur électrique

Si vous utilisez une alimentation c. c., vérifiez qu'elle contient un transformateur isolé. N'utilisez pas d'alimentation c. c. contaminant un transformateur automatique.

Objet à détecter

La distance de détection du détecteur de proximité dépend du revêtement métallique des objets à détecter.

Câbles à haute tension

Câblage dans un conduit métallique :

S'il existe une alimentation ou une ligne à haute tension proche du câble du détecteur de proximité, passer le câble à travers un conduit métallique indépendant pour protéger le détecteur de proximité contre les dommages ou les défaillances.

Montage du détecteur

Le détecteur de proximité ne doit pas être soumis à des chocs mécaniques lors de son installation, sans quoi il perdrait son étanchéité ou serait endommagé.

Maintenance et inspection

Réalisez périodiquement les contrôles suivants pour préserver le bon fonctionnement du détecteur de proximité.

• Vérifier l'emplacement dans le montage, le déplacement ou le décalage du détecteur de proximité et des objets à détecter.
• Vérifier que les câblages et les connexions ne sont pas desserrés, que les contacts sont bons et qu'aucun câble n'est rompu.
• Vérifiez qu'aucun poudre ou poussière métallique ne s'est incrustée ou accumulée.
• Vérifiez que la température et l'environnement sont satisfaisants.

Ne réparez et de démontez jamais le détecteur.

Étanchéité

N'utilisez pas le détecteur de proximité dans l'eau, en extérieur ou sous la pluie.

Environnement de fonctionnement

Utilisez toujours le détecteur de proximé dans la plage de température ambience requise et ne l'utilisez pas en extérieur de manière à préserver sa fiabilité et sa longévité. Bien que le détecteur de proximé soit étanche, il est recommandé de le protéger contre les projections d'eau ou de graisse liquide de manière à préserver sa fiabilité et sa longévité.

Ne pas utiliser le détecteur de proximé dans un environnement où des gaz chimiques seraientprésents (par exemple, des gaz acides ou alcalins ou à base d'acide nitrique, chromique ou sulfurique concentré).

Courant d'applé

Une charge avec un courant d'appoint important (par exemple, une lampe ou un moteur) risque d'endommager le détecteur de proximité. Le cas échéant, connecter la charge au détecteur de proximité par l'intermédiaire d'un relais.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
